Type de produit	Climatiseur à évaporation (rafraîchisseur)
Marque	S.PLUS
Modèle	RAE 3M
Dimensions (L x l x h)	620 x 440 x 1 170 mm
Poids à vide	23 kg
Alimentation électrique	230 V / 50 Hz
Puissance nominale	280 W
Intensité	1,45 A
Débit d'air max	2 500 m³/h
Capacité du réservoir d'eau	35 litres
Consommation d'eau	3 à 4 litres/heure
Capacité de refroidissement	20 à 40 m²
Conditions de fonctionnement	Température ambiante 18-45°C, hygrométrie ≤85%, pression hydraulique 1.5-6 bar
Nombre de vitesses de ventilation	3 (Haute, Moyenne, Basse)
Fonctions principales	Refroidissement (COOL), oscillation (SWING), ionisation (ION), minuterie (TIME), modes Normal/Nuit/Ventilation
Type de commande	Panneau tactile + télécommande
Matériau des panneaux évaporatifs	Cellulose à haut rendement (non précisé)
Entretien recommandé	Nettoyer régulièrement le filtre à eau et à poussières, vidanger et nettoyer le réservoir
Sécurité	Fusible de protection, arrêt automatique en cas de dysfonctionnement (non spécifié)
Pièces détachées disponibles	Élément rafraîchisseur, filtres, électronique de commande, panneau de commande, ventilateur, robinet de vidange

FOIRE AUX QUESTIONS - RAE 3M S.PLUS

Comment mettre en service le rafraîchisseur RAE 3M ?

Remplissez le réservoir d'eau avec de l'eau pure jusqu'au niveau MAX, branchez l'appareil, puis appuyez sur ON/OFF pour allumer. Utilisez les touches COOL, SPEED, SWING, ION, MODE et TIME selon vos besoins.

Quelle eau utiliser pour le réservoir ?

Utilisez impérativement de l'eau pure (filtrée ou déminéralisée) pour éviter le calcaire. L'eau très dure ou très douce peut réduire la durée de vie des panneaux évaporatifs.

Comment régler la vitesse du ventilateur ?

Appuyez sur la touche SPEED pour basculer entre les trois vitesses : HIGH (élevée), MID (moyenne) et LOW (faible). L'indication correspondante s'affiche sur le panneau.

Quels sont les différents modes de fonctionnement ?

Le mode Normal permet de régler manuellement la vitesse. Le mode Nuit règle automatiquement la vitesse sur HIGH. Le mode Ventilation adapte la vitesse automatiquement entre LOW, MID et HIGH.

À quoi sert la fonction ION ?

La fonction ION produit des ions négatifs (anions) qui améliorent la qualité de l'air en réduisant la poussière et les bactéries, et en favorisant le bien-être.

Comment utiliser la minuterie ?

Appuyez sur la touche TIME pour activer la minuterie. Vous pouvez programmer l'arrêt automatique après une durée définie (non spécifiée dans la notice, généralement de 1 à 12 heures).

Que faire si le débit d'air est insuffisant ?

Vérifiez que le ventilateur tourne librement, nettoyez ou remplacez le filtre à eau et le filtre à poussières. Si le problème persiste, contactez le service technique.

Comment nettoyer le rafraîchisseur ?

Débranchez l'appareil, videz le réservoir, nettoyez-le avec un chiffon doux. Nettoyez les filtres régulièrement à l'eau claire. Remplacez les panneaux évaporatifs si nécessaire.

Quelle est la capacité de refroidissement du RAE 3M ?

Le RAE 3M est conçu pour rafraîchir des surfaces de 20 à 40 m². Il convient aux ateliers, locaux commerciaux et résidentiels.

Que faire en cas de fuite d'eau au robinet de vidange ?

Vérifiez que le robinet est correctement fermé. Si la fuite persiste, le serpentin ou le robinet peut être défectueux ; contactez un professionnel pour le remplacement.

MODE D'EMPLOI RAE 3M S.PLUS

S.PLUS se réserve le droit de modifier les caractéristiques, quantités, dimensions, etc. mentionnées dans cette publication pour des raisons techniques ou autres.

Réf. RAE2M.1.052009/TU

Notice destinée à l'utilisateur et à l'installateur

SOMMAIRE

1 - AVANT-PROPOS / CONSIGNES GÉNÉRALES DE SÉCURITÉ 3 2 - PRINCIPE DE FONCTIONNEMENT ET APPLICATIONS 3 3 - MODE D'EMPLOI 4 4 - AVANTAGES DE L'IONISATION 5 5 - DESCRIPTION DE L'APPAREIL 5 6 - CARACTÉRISTIQUES TECHNIQUES 6 7 - RÉSOLUTION DES PROBLÈMES 6

1 - AVANT-PROPOS / CONSIGNES GÉNÉRALES DE SÉCURITÉ

Merci d'avoir choisi un rafraîchisseur S.PLUS RAE 2M - RAE 3M.

Avant toute chose, veuillez lire attentivement le présent guide et le conserver pour consultation ultérieure.

Nous améliorons nos produits en permanence ; leur aspect peut donc différer légèrement des illustrations. Cela n'a aucune incidence sur les performances de votre produit.

MISE EN GARDE

Le non-respect d'une « MISE EN GARDE » peut entraîner des dommages corporels ou matériels n'engageant en rien la responsabilité du fabricant.

Pour l'installation et la mise en route, se conformer à la réglementation et à la législation du pays concerné (aspects techniques, santé et sécurité).

Les rafraîchisseurs à évaporation ne sont pas conçus pour être utilisés par des enfants, ni par des personnes ne disposant pas des compétences nécessaires, sauf accompagnement par une personne responsable.

Tout cordon d'alimentation électrique endommagé doit être remplacé par le fabricant, un agent d'entretien/agréé, ou un électricien qualifié.

Conditions de fonctionnement recommandées :

Température ambiante : 18 à 45 °C

Hygrométrie ambiante : ≤85 %

Pression atmosphérique : 860-1060 mbar

Température de l'eau : ≤45 °C

Pression hydraulique : 1,5 à 6 bar

L'utilisation d'une eau très dure ou très douce peut réduire la durée de vie utile de l'élément rafraîchisseur et nécessiter des entretiens plus fréquents.

Ne pas installer l'appareil à proximité d'un feu ouvert ou de toute autre source de chaleur.

En cas de mauvais fonctionnement, faire appel au service technique.

2 - PRINCIPE DE FONCTIONNEMENT ET APPLICATIONS

Les rafraîchisseurs à évaporation S.PLUS RAE 2M & RAE 3M sont à la fois puissants, écologiques et économiques. Ils sont dotés de panneaux évaporatifs à haut rendement, à travers lesquels l'air est envoyé par un ventilateur. De l'eau entraînée par une pompe circule de bas en haut dans les panneaux évaporatifs. Le passage de l'air provoque l'échauffement de l'eau, laquelle s'évapore, rafraîchissant l'air. Il convient de faire l'appoint en eau lorsque le niveau du réservoir est en dessous de la graduation minimum.

Quelques exemples d'applications :

• Secteur manufacturier (machines, textiles, chimie, etc.) ; Industries de transformation (peintures et revêtements, finition, alimentation, etc.) ;
• Locaux commerciaux (salles d'exposition, magasins, etc.) ;
• Locaux résidentiels (salles d'attente, salles de réunion, écoles, hôpitaux, complexes sportifs, etc.).

3 - MODE D'EMPLOI

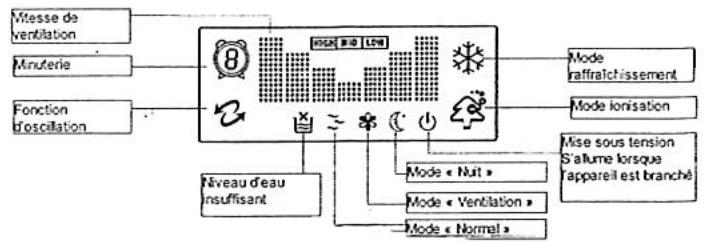

Afficheur

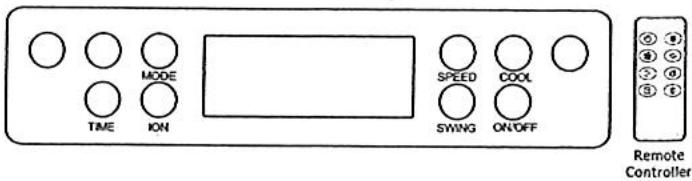

Panneau de commande

Mise en service de l'appareil :

1) Remplir le réservoir d'eau.

Utiliser impérativement de l'eau pure ; verser doucement dans la goulotte de remplissage pour éviter tout débordement ; ne pas dépasser la graduation « MAX ».

2) Brancher l'appareil sur le secteur. Le témoin de mise sous tension s'allume. 3) Appuyer sur « ON/OFF » pour mettre l'appareil en marche ou pour l'éteindre. 4) Appuyer sur « COOL » pour activer ou désactiver le refroidissement. 5) Appuyer sur « SPEED » pour sélectionner l'une des trois vitesses de ventilation : HIGH/MID/LOW (élevée/moyenne/faible) - l'indication correspondante s'affiche. 6) Appuyer sur « SWING » pour activer ou désactiver l'oscillation du diffuseur d'air. 7) Appuyer sur « ION » pour activer ou désactiver la fonction d'ionisation (ions négatifs). 8) Appuyer sur « MODE » pour sélectionner le mode Normal, Nuit ou Ventilation.

NORMAL : vitesse de ventilation réglable manuellement.

Nuit : réglage automatique de la vitesse de ventilation sur HIGH.

VENTILATION : réglage automatique de la vitesse sur LOW, MID ou HIGH.

9) Appuyer sur « TIME » pour activer la minuterie.

La télécommande est dotée des mêmes touches de fonction que le panneau de commande de l'appareil.

4 - AVANTAGES DE L'IONISATION DE L'AIR (ions négatifs)

Des études scientifiques montrent que la teneur en ions négatifs (anions) est l'un des principaux facteurs de qualité de l'air. Les anions permettent une meilleure absorption de l'oxygène par le corps humain, renforçant santé et confort.

Dans un espace fermé et climatisé en permanence, sans renouvellement d'air, la concentration en ions positifs augmente rapidement, provoquant ce qu'on appelle parfois la « maladie de la climatisation » (vertiges, insomnie, stress, etc.).

Les rafraîchisseurs à évaporation S. PLUS RAE 2M & RAE 3M produisent des milliers d'anions à la seconde. Après quelques heures de fonctionnement, la concentration en ions est comparable à celle des environs d'une chute d'eau en forêt, améliorant les fonctions cardiaque et pulmonaire, le sommeil, le métabolisme, etc. Une concentration élevée en ions négatifs évite par ailleurs l'accumulation de poussières et le développement des bactéries.

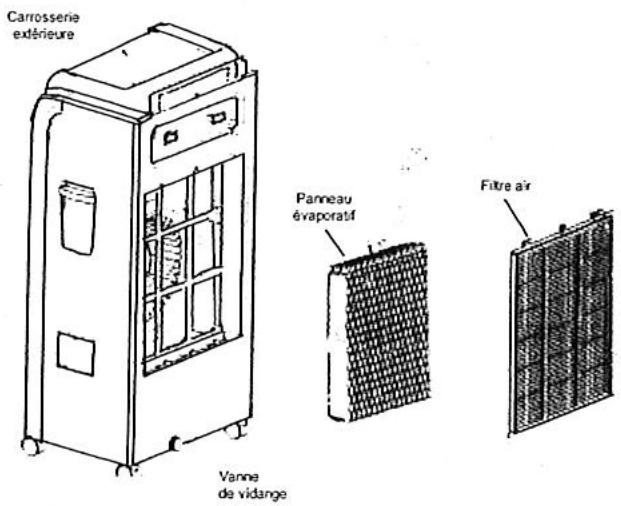

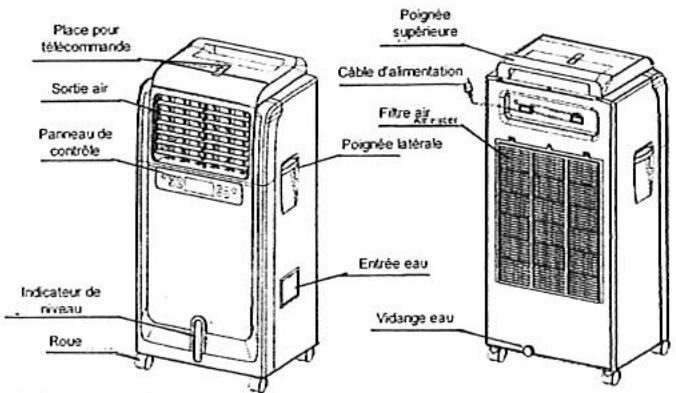

5 - DESCRIPTION DE L'APPAREIL

RAE 2M

RAE 3M

6 - CARACTÉRISTIQUES TECHNIQUES

	RAE 2M	RAE 3M
Débit d'air	1 500 m3/h	2 500 m3 /h
Tension	230 V 50 Hz	230 V 50 Hz
Puisance	170 W	280 W
Intensité	0,75 A	1,45 A
Consommation d'eau	1,8 - 2,5 l/h	3 - 4 l/h
Capacité réservoir	30 l	35 l
Dimensions généales (L x l x h)	540 x 410 x 1 115 mm	620 x 440 x 1 170 mm
Poids à vide	17 kg	23 kg
Capacité refroidissement	10 - 20 m2	20 - 40 m2

7 - RÉSOLUTION DES PROBLÈMES

Problème	Cause	Solution
1. Le tímoin de mise sous tension ne s'allume pas.	1. Pas d'alimentation électrique2. Electronique de commande défectueuse3. Fusible grillé4. Panneau de commande défectueux	1. Contrôler l'alimentation électrique2. Remplacer l'électronique de commande3. Remplacer le fusible4. Remplacer le panneau de commande
2. Les commandes ne fonctionnent pas.	1. Interférences electrométriques sur le réseau2. Interférences environnementales3. Panneau de commande défectueux	1. Eliminer la source d'interférences2. Eliminer la source d'interférences3. Remplacer le panneau de commande
3. Débit d'air inexistant ou insuffisant	1. Ventilateur bloqué2. Filtre à eau ou à poussières colmaté3. Ventilateur déformé4. Electronique de commande défectueuse	1. Contrôler le fonctionnement du ventilateur2. Nettoyer ou remplacer le filtre à eau / à poussières3. Remplacer le ventilateur4. Remplacer l'électronique de commande
4. Impossible de régler la vitesse de rotation du ventilateur	1. Electronique de commande défectueuse2. Panneau de commande défectueux	1. Remplacer l'électronique de commande2. Remplacer le panneau de commande
5. Fuite d'eau au niveau du robinet de vidange	1. Serpentin défectueux2. Robinet endommagé3. Electronique de commande défectueuse	1. Remplacer le serpentin2. Remplacer le robinet3. Remplacer l'électronique de commande
