RAE 2M - Climatiseur S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Rafraîchisseur d'air par évaporation
Marque	S.PLUS
Modèle	RAE 2M
Dimensions (L x l x h)	540 x 410 x 1 115 mm
Poids net	17 kg
Alimentation électrique	230 V ~ 50 Hz
Puissance nominale	170 W
Intensité nominale	0,75 A
Débit d'air maximal	1 500 m³/h
Capacité du réservoir d'eau	30 l
Consommation d'eau	1,8 - 2,5 l/h
Surface de refroidissement recommandée	10 - 20 m²
Fonctions principales	Refroidissement, ventilation, oscillation du diffuseur, ionisation, minuterie, 3 vitesses de ventilation (HIGH/MID/LOW), 3 modes (Normal/Nuit/Ventilation)
Contrôle	Panneau de commande et télécommande
Entretien courant	Nettoyage des filtres à eau et à poussières, remplissage du réservoir avec eau pure
Conditions d'utilisation	Température ambiante : 18 à 45°C ; Hygrométrie ≤85% ; Pression hydraulique : 1,5 à 6 bar
Consignes de sécurité	Ne pas utiliser par des enfants non accompagnés ; faire remplacer le cordon endommagé par un professionnel ; ne pas installer près d'une source de chaleur
Pièces détachées et réparabilité	Électronique de commande, fusible, panneau de commande, ventilateur, filtre à eau/poussières, serpentin, robinet de vidange

FOIRE AUX QUESTIONS - RAE 2M S.PLUS

Quel type d'eau utiliser dans le réservoir ?

Utilisez impérativement de l'eau pure (eau du robinet filtrée ou eau déminéralisée) pour éviter l'entartrage et prolonger la durée de vie des panneaux évaporatifs.

Comment remplir le réservoir d'eau ?

Versez doucement l'eau dans la goulotte de remplissage jusqu'à la graduation MAX. Ne dépassez pas ce niveau pour éviter les débordements.

Que faire si le témoin de mise sous tension ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique. Si elle est correcte, le problème peut venir d'un fusible grillé, d'un panneau de commande défectueux ou de l'électronique de commande à remplacer.

Comment utiliser la fonction d'ionisation ?

Appuyez sur la touche ION du panneau de commande ou de la télécommande pour activer ou désactiver la production d'ions négatifs. Cette fonction améliore la qualité de l'air.

Quels sont les différents modes de fonctionnement ?

L'appareil propose trois modes : Normal (vitesse réglable manuellement), Nuit (vitesse automatique HIGH) et Ventilation (vitesse automatique LOW, MID ou HIGH). Sélectionnez-les avec la touche MODE.

Comment régler la minuterie ?

Appuyez sur la touche TIME pour activer la minuterie. La durée n'est pas précisée dans la notice ; reportez-vous à l'affichage pour la programmation.

Que faire en cas de fuite d'eau au niveau du robinet de vidange ?

Les causes possibles sont un serpentin défectueux, un robinet endommagé ou l'électronique de commande. Remplacez la pièce concernée.

Comment nettoyer les filtres ?

Nettoyez régulièrement le filtre à eau et le filtre à poussières. Consultez la notice pour les procédures de démontage. Un filtre colmaté réduit le débit d'air.

L'appareil peut-il être utilisé par des enfants ?

Non, sauf sous la surveillance d'une personne responsable. Les enfants ne disposent pas des compétences nécessaires pour une utilisation en toute sécurité.

Quelle surface l'appareil peut-il refroidir ?

Le modèle RAE 2M est conçu pour une surface de 10 à 20 m². Pour de plus grandes surfaces, optez pour le modèle RAE 3M (20 à 40 m²).

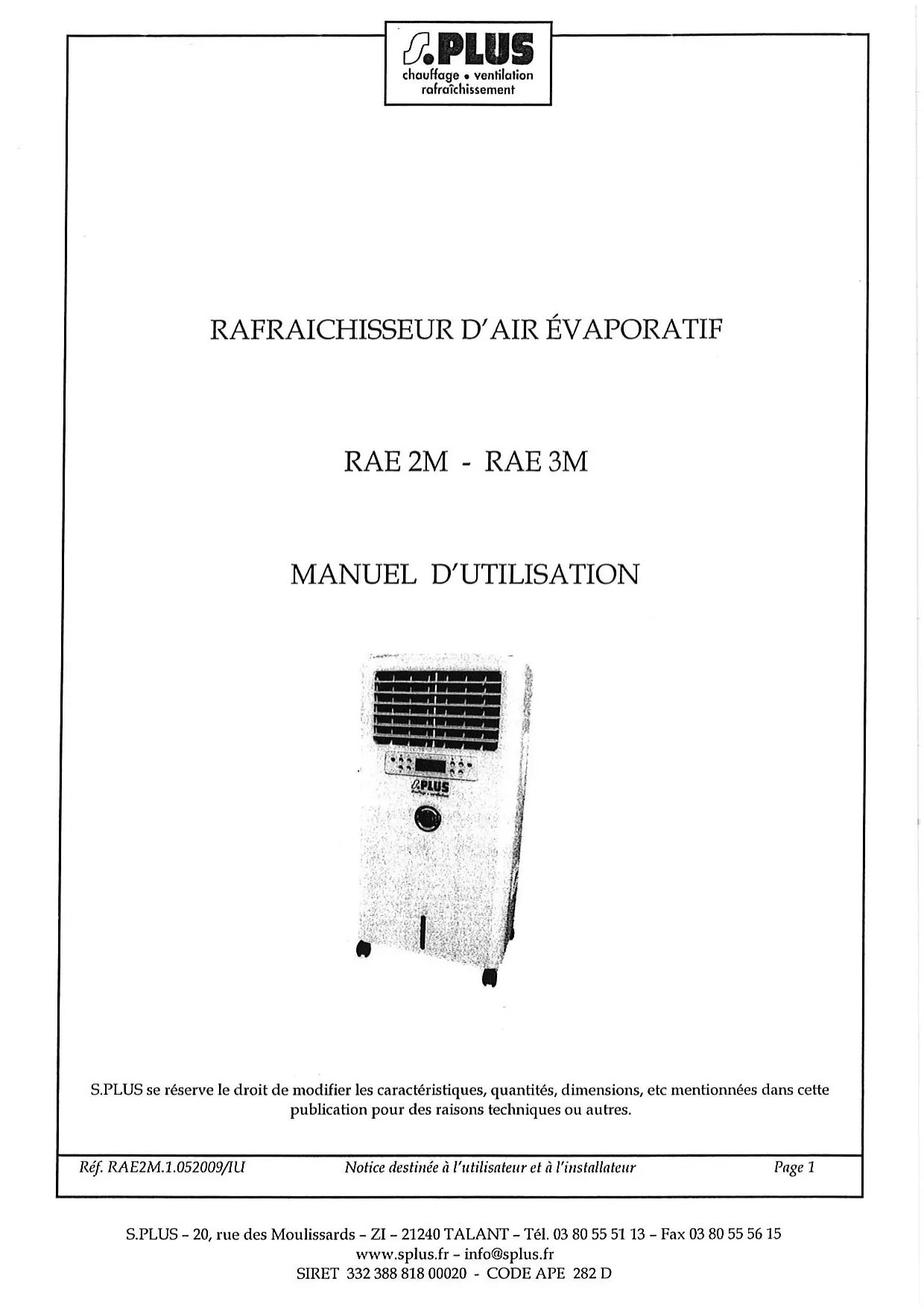

MODE D'EMPLOI RAE 2M S.PLUS

S. Plus se réserve le droit de modifier les caractéristiques, quantités, dimensions, etc. mentionnées dans cette publication pour des raisons techniques ou autres.

Ref. RAE2M.1.052009/TU

Notice destinée à l'utilisateur et à l'installateur

Sommaire

1- AVANT-PROPOS CONSIGNES GENÉRALES DE SECURITÉ 3 2-PRINCIPDEFONCTIONNEMENTSET APPLICATIONS 3 3-MODE D'EMPLOI 4 4 - AVANTAGES DE L'IONISATION 5 5-DESCRIPTIONDE L'APPAREIL 5 6-CARACTERISTIQUES TECHNIQUES 6 7-RESOLUTION DES PROBLEMES 6

1 - Avant-propos/consignes générales de sécurité

Merci d'avoir choisi un rafraîchisseur S. PLUS RAE 2M - RAE 3M.

Avant toute chose, veuillez lire attentivement le présent guide et le conserver pour consultation ultérieure.

Nous améliorons nos produits en permanence; leur aspect peut donc différer légèrement des illustrations. Cela n'a aucune incidence sur les performances de votre produit.

Mise en GARDE

Le non-respect d'une « MISE EN GARDE » peut entraîner des dommages corporels ou matériels n'engageant en rien la responsabilité du fabricant.

Pour l'installation et la mise en route, se conformer à la réglementation et à la législation du pays concerné (aspects techniques, santé et sécurité).

Les rafraîchisseurs à évaporation ne sont pas conçus pour être utilisés par des enfants, ni par des personnes ne disposant pas des compétences nécessaires, sauf accompagnement par une personne responsable.

Tout cordon d'alimentation électrique endommagé doit être remplacé par le fabricant, un agent d'entretien/agréé, ou un electricien qualifié.

Conditions de fonctionnement recommandées :

Température ambiantes: 18 à 45°C

Hygrométrie ambiantе: ≤85%

Pression atmosphérique : 860-1060 mbar

Température de l'eau: ≤45 °C

Pression hydraulique : 1.5 à 6 bar

L'utilisation d'une eau très dure ou très douce peut réduire la durée de vie utile de l'élement rafraîchisseur et nécessiter des entretiens plus fréquents.

Ne pas installer l'appareil à proximité d'un feu ouvert ou de toute autre source de chaleur.

En cas de mauvais fonctionnement, faire appel au service technique.

Les rafraîchisseurs à évaporation S. PLUS RAE 2M & RAE 3M sont à la fois puissants, écologiques et économiques. Ils sont dotés de panneaux évaporatifs à haut rendement, à travers lesquels l'air est envoyé par un ventilateur. De l'eau entraînée par une pompe circule de bas en haut dans les panneaux évaporatifs. Le passage de l'air provoque l'échauffement de l'eau, laquelle s'évapore, rafraîchissant l'air. Il convient de faire l'appoint en eau lorsque le niveau du réservoir est en dehors de la graduation minimum.

Quelques exemples d'applications :

• Secteur manufacturier (machines, textiles, chimie, etc.); Industries de transformation (peintures et revêtements, finition, alimentation, etc.);
• Locaux commerciaux (salles d'exposition, magasins, etc.);
• Locaux résidentiels (salles d'attente, salles de réunion, écoles, hôpitaux, complexes sportifs, etc.).

3 - MODED'EMPLOI

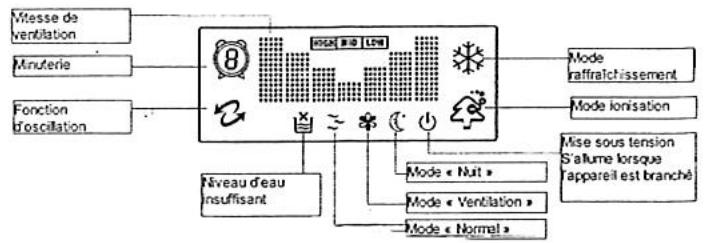

Afficheur

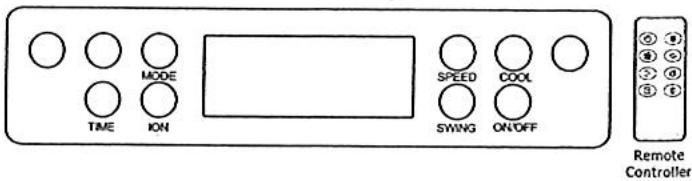

Panneau de commande

Mise en service de l'appareil :

1) Remplir le réservoir d'eau.

Utiliser impérativement l'eau pure; - Verser doucement dans la goulotte de remplissage pour éviter tout débordement; - Ne pas dépasser la graduation « MAX »

2) Brancher l'appareil sur le secteur. Le témoin de mise sous tension s'allume. 3) Appuyer sur « ON/OFF » pour mettre l'appareil en marche ou pour l'éteindre. 4) Appuyer sur « COOL » pour activer ou désactiver le refroidissement. 5) Appuyer sur « SPEED » pour sélectionner l'une des trois vitesses de ventilation : HIGH/MID/LOW (élevée/moyenne/faible) - l'indication correspondante s'affiche. 6) Appuyer sur « SWING » pour activer ou désactiver l'oscillation du diffuseur d'air. 7) Appuyer sur « ION » pour activer ou désactiver la fonction d'ionisation (ions négatifs). 8) Appuyer sur « MODE » pour sélectionner le mode Normal, Nuit ou Ventilation.

NORMAL: vitesse de ventilation réglable manuellement

Nuit: réglage automatique de la vitesse de ventilation sur HIGH

VENTILATION: réglage automatique de la vitesse sur LOW, MID ou HIGH

9) Appuyer sur « TIME » pour activer la minuterie.

La télécommande est dotée des mêmes touches de fonction que le panneau de commande de l'appareil.

4 - Avantages de l'ionisation de l'air (ions négatifs)

Des études scientifiques montrent que la teneur en ions négatifs (anions) est l'un des principaux facteurs de qualité de l'air. Les anions permettent une meilleure absorption de l'oxygène par le corps humain, renforçant santé et confort.

Dans un espace fermé et climatisé en permanence, sans renouvellement d'air, la concentration en ions positifs augmente rapidement, provoquant ce qu'on appelle parfois la « maladie de la climatisation » (vertiges, insomnie, stress, etc.).

Les rafraîchisseurs à évaporation S. PLUS RAE 2M & RAE 3M, produisent des milliers d'anions à la seconde. Après quelques heures de fonctionnement, la concentration en ions est comparable à celle des environnements d'une chute d'eau en forêt, améliorant les fonctions cardiaque et pulmonaire, le sommeil, le métabolisme, etc. Une concentration élevée en ions négatifs évite par ailleurs l'accumulation de poussières et le développement des bactéries.

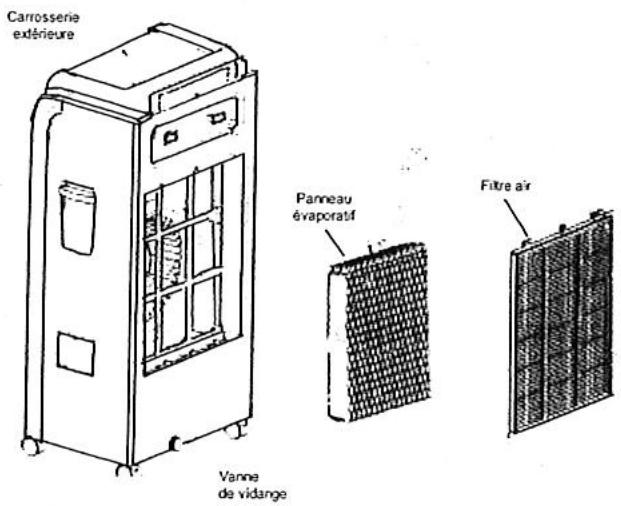

5 - Description de l'apparel

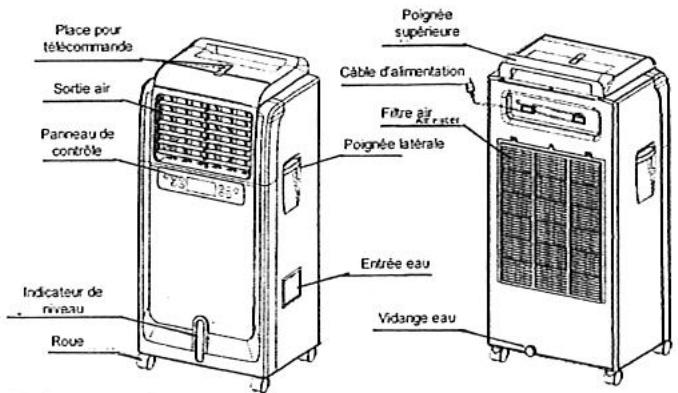

RAE 2M

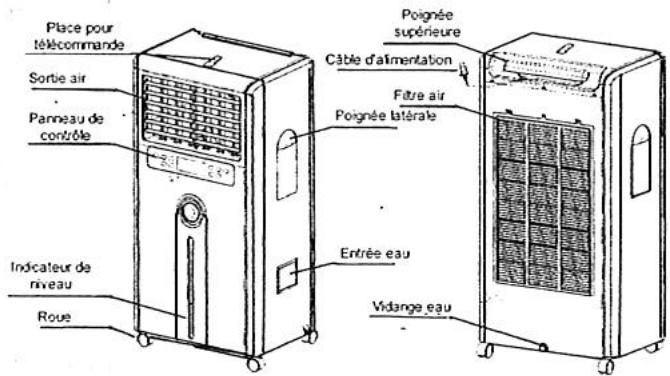

RAE 3M

6-Characteristiques techniques

	RAE 2M	RAE 3M
Débit d'air	1 500 m3/h	2 500 m3 /h
Tension	230 V 50 Hz	230 V 50 Hz
Puisance	170 W	280 W
Intensité	0,75 A	1,45 A
Consommation d'eau	1,8 - 2,5 l/h	3 - 4 l/h
Capacité réservoir	30 l	35 l
Dimensions généales (L x l x h)	540 x 410 x 1 115 mm	620 x 440 x 1 170 mm
Poids à vide	17 kg	23 kg
Capacité refroidissement	10 - 20 m2	20 - 40 m2

7 - Resolution des problemes

Problème	Cause	Solution
1. Le tímoin de mise sous tension ne s'allume pas.	1. Pas d'alimentation électrique2. Electronique de commande défectueuse3. Fusible grillé4. Panneau de commande défectueux	1. Contrôler l'alimentation électrique2. Remplacer l'électronique de commande3. Remplacer le fusible4. Remplacer le panneau de commande
2. Les commandes ne fonctionnent pas.	1. Interférences electrométriques sur le réseau2. Interférences environnementales3. Panneau de commande défectueux	1. Eliminer la source d'interférences2. Eliminer la source d'interférences3. Remplacer le panneau de commande
3. Débit d'air inexistant ou insuffisant	1. Ventilateur bloqué2. Filtre à eau ou à poussières colmaté3. Ventilateur déformé4. Electronique de commande défectueuse	1. Contrôler le fonctionnement du ventilateur2. Nettoyer ou remplacer le filtre à eau / à poussières3. Remplacer le ventilateur4. Remplacer l'électronique de commande
4. Impossible de régler la vitesse de rotation du ventilateur	1. Electronique de commande défectueuse2. Panneau de commande défectueux	1. Remplacer l'électronique de commande2. Remplacer le panneau de commande
5. Fuite d'eau au niveau du robinet de vidange	1. Serpentin défectueux2. Robinet endommagé3. Electronique de commande défectueuse	1. Remplacer le serpentin2. Remplacer le robinet3. Remplacer l'électronique de commande
