GG75 M - Générateur d'air chaud mobile à gaz S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Générateur d'air chaud mobile à gaz
Marque	S.PLUS
Modèle	GG75 M
Version	Manuelle (M)
Gaz utilisé	Propane
Puissance thermique	33 - 80 kW
Consommation de gaz	2,36 - 5,72 kg/h
Pression de gaz	0,5 - 2,0 bar
Alimentation électrique	230 V / 50 Hz / 180-200 VA
Débit d'air	2100 m³/h
Niveau sonore à 1 m	74 dBA
Dimensions (L x P x H)	775 x 443 x 546 mm
Poids	20 kg
Support d'orientation	Oui (livré avec pied support orientable)
Allumage	Piézo-électrique manuel
Sécurité de flamme	Thermocouple
Sécurité de surchauffe	Thermostat de surchauffe
Sécurité de rupture de tuyau	Vanne Stop-Gaz
Fonction ventilation seule	Oui
Transport	Poignée de transport intégrée
Entretien périodique	Nettoyage chambre de combustion, brûleur et ventilateur

FOIRE AUX QUESTIONS - GG75 M S.PLUS

Quel type de gaz utiliser avec le GG75 M ?

Le générateur GG75 M fonctionne exclusivement au gaz propane. L'utilisation d'autres gaz est interdite.

Comment allumer le générateur GG75 M ?

Ouvrez la bouteille de gaz, réglez le détendeur sur position mini, poussez le bouton de la vanne Stop-Gaz, mettez l'interrupteur sur ON (ventilateur), maintenez le bouton de vanne gaz enfoncé et appuyez sur le piézo jusqu'à allumage, puis maintenez le bouton 10-15 secondes.

Quelles sont les sécurités du GG75 M ?

Il est équipé d'une sécurité de rupture de tuyau (vanne Stop-Gaz), d'un thermostat de surchauffe et d'un thermocouple qui coupe le gaz si la flamme s'éteint.

Peut-on utiliser le GG75 M en ventilation seule ?

Oui, il suffit de ne pas connecter l'alimentation gaz et de placer l'interrupteur sur position ventilation (sans gaz).

Comment nettoyer le générateur ?

Avant tout entretien, coupez le gaz, débranchez l'alimentation électrique et attendez le refroidissement. Nettoyez la chambre de combustion et le brûleur à l'air comprimé, et vérifiez les électrodes d'allumage.

Que faire si la flamme s'éteint après avoir relâché le bouton ?

Vérifiez que le thermocouple est correctement positionné et bien chauffé. Resserez ou remplacez le thermocouple ou le bloc sécurité si nécessaire.

Comment régler la puissance du générateur ?

La puissance se règle en vissant ou dévissant la manette du détendeur réglable (de 0,5 à 2 bars). Plus on visse, plus la puissance augmente.

Quel type de raccordement électrique est nécessaire ?

Le générateur nécessite une prise 230 V monophasée avec terre et un interrupteur magnétothermique différentiel. Consommation : 180-200 VA.

Comment déplacer le GG75 M en toute sécurité ?

Avant de déplacer l'appareil, arrêtez-le, coupez l'alimentation gaz, débranchez la prise électrique et attendez qu'il soit froid. Utilisez la poignée de transport.

Que faire si la lampe témoin de réarmement s'allume ?

Attendez l'arrêt complet du ventilateur, éliminez la cause du défaut (ex. obstruction des grilles), puis appuyez sur le bouton de réarmement (modèle A). Pour le modèle M, répétez la procédure d'allumage.

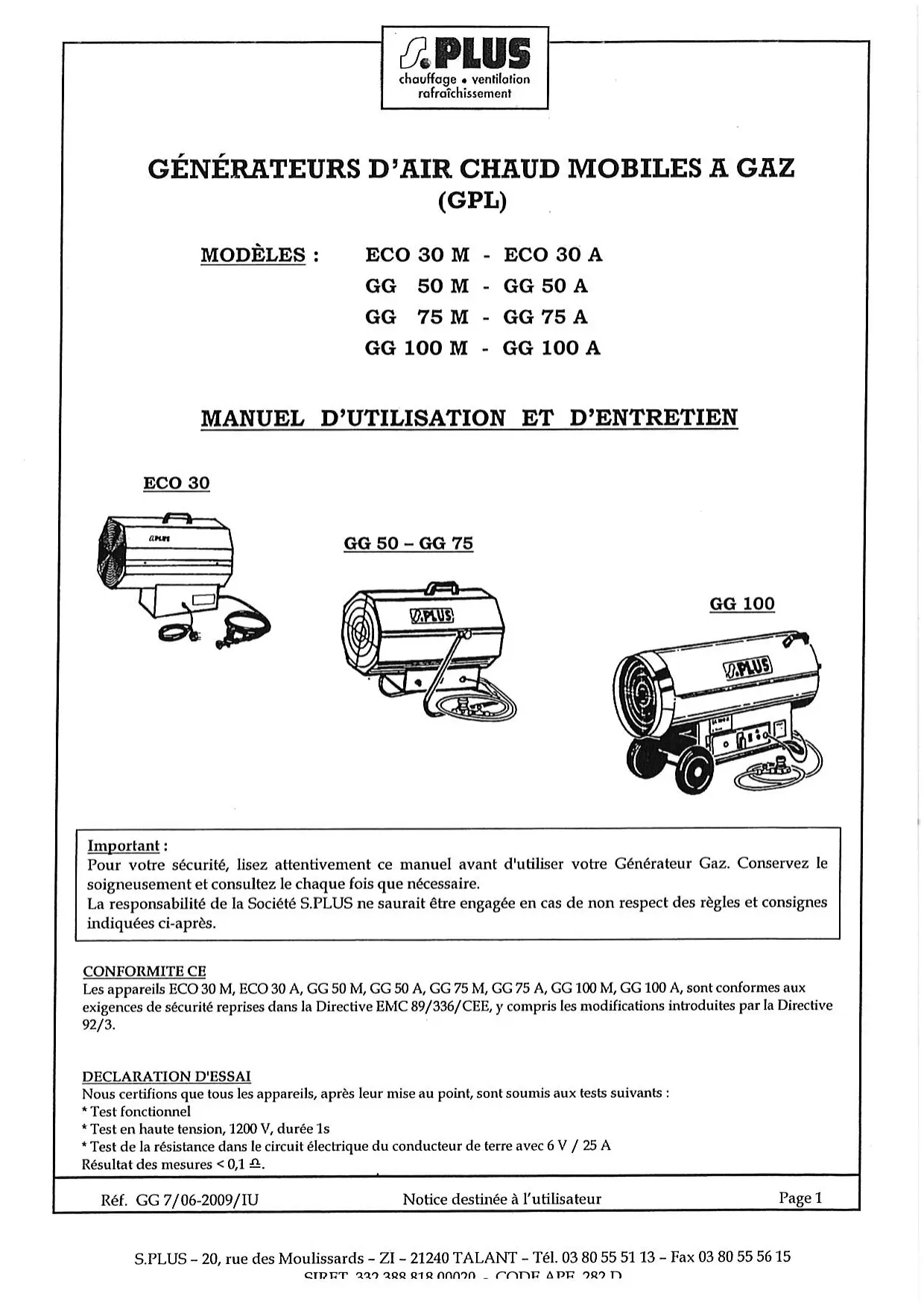

MODE D'EMPLOI GG75 M S.PLUS

Pour votre sécurité, lisez attentivement ce manuel avant d'utiliser votre Générateur Gaz. Conservez-le soigneusement et consultez-le chaque fois que nécessaire.

La responsabilité de la Société S. PLUS ne saurait être engagée en cas de non-respect des règles et consignes indiquées ci-après.

CONFORMITE CE

Les appareils ECO 30 M, ECO 30 A, GG 50 M, GG 50 A, GG 75 M, GG 75 A, GG 100 M, GG 100 A, sont conformes aux exigences de sécurité reprises dans la Directive EMC 89/336/CEE, y compris les modifications introduites par la Directive 92/3.

Declaration d'essai

Nous certifions que tous les appareils, après leur mise au point, sont soumis aux tests suivants :

• Test fonctionnel
• Test de la résistance dans le circuit électrique du conducteur de terre avec 6 V / 25 A Résultat des mesures < 0,1Ω

Notice destinée à l'utilisateur

Page 1

I-description

Les Générateurs Gaz type GG ou ECO sont des appareils de chauffage à combustion directe. L'échange thermique est réalisé grâce au ventilateur qui fait passer l'air sur le brûleur. Ils doivent être installés sur le lieu à chauffer. Ils sont équipés de :

• Sécurité de rupture du tuyau d'alimentation gaz
• Sécurité de surchauffe
• Contrôle de flamme par thermocouple (version manuelle) ou par sonde à ionisation (version automatique).

Muni d'une poignée de transport ou de roues (GG100), ils sont mobiles et peuvent être déplacés aisément selon les besoins.

Les Générateurs GG 50 et GG 75 sont livrés avec un pied support permettant de les orienter.

Caractéristiques techniques

CHARACTERISTIQUES TECHNIQUES			ECO 30 M ECO 30 A	GG 50 M GG 50 A	GG 75 M GG 75 A	GG 100 M GG 100 A
Gaz	Puisance Thermique	[Kcal / h]	12900-28380	19790 - 47300	28380 - 68800	30100 - 93740
	Puisance Thermique	[kW]	15 - 33	23 - 55	33 - 80	35 - 109
	Consommation gaz	[Kg / h]	1,08 - 2,35	1,64 - 3,93	2,36 - 5,72	3,43 - 8,93
	Pression gaz	[bar]	0,5 - 2,0	0,5 - 2,0	0,5 - 2,0	0,5 - 2,0
Elect.	Alimentation électrique	Tension [V]	230	230	230	230
		Fréquence [Hz]	50	50	50	50
		Puisance [V - A]	50/59	125/145	180/200	325/345
Dimensions	Débit d'air	[m³ / h]	650	1400	2100	3260
	Niveau sonore à 1 m	[dBA]	67	72	74	77
	Dimensions L x P x H	[mm]	500 x 285 x 425	555 x 445 x 546	775 x 443 x 546	990 x 436 x 610
	Poids	[Kg]	11,5	16	20	35
	Support d'orientation		non	oui	oui	non

III - Recommandations generales

Ces générateurs d'air chaud sont prévus pour fonctionner avec du gaz propane.

L'installation et l'utilisation de ces appareils doivent respecter les réglementations et les lois en vigueur relatives à leur utilisation (en particulier, notez que l'emploi de ces appareils n'est pas autorisé dans les établissements recevant du public et dans les locaux d'habitation).

En outre, vous devez vous assurer que :

• les instructions contenues dans ce livre soient suivies scrupuleusement;
• le générateur ne soit pas installé dans un lieu où il y aurait des risques d'explosion ou d'incendie;
• il n'y ait pas de matières inflammables stockées à côté de l'appareil;
• des mesures suffisantes pour la prévention des incendies aient été prévues;
• l'aération soit garantie et suffisante aux nécessités de ce générateur;
• il n'y ait pas d'obstacles ou d'obstructions à l'aspiration et/ou à la sortie de l'air, tels des toiles, des couvertures ou des objets encombrants posés sur l'appareil ou à côté;
• les bouteilles de gaz soient disposées conformément aux dispositions de lois en vigueur et en particulier qu'elles ne soient pas exposées ni à la chaleur, ni à des températures inférieures à -
• un placement fixe pour l'appareil soit prévu;
• le générateur soit surveillé régulièrement durant son utilisation et contrôlé avant sa mise en marche;
• le ventilateur tourne librement au début de chaque période d'utilisation, avant de brancher la fiche à la prise de courant;
• À la fin de chaque période d'utilisation, l'alimentation électrique soit coupée.

- Alimentation gaz :

Le débit gaz de chaque générateur est indiqué ci-dessus. Ces générateurs sont prévus pour être alimentés par bouteilles ou citerne de propane.

Bouteilles:

Selon la puissance et la durée d'utilisation du générateur, il faut prévoir un nombre suffisant de bouteilles de 13 ou 35Kg de propane pour assurer le fonctionnement nécessaire. Pour une utilisation par une température de à -10°, le tableau ci-après vous indique le nombre de bouteilles nécessaires.

Nombre de bouteilles à mettre en service pour l'utilisation par une température comprise entre 0 et - :

FONCTIONNEMENT	DISCONTINU 1/2 h	DISCONTINU 1 h à 1 h 30	EN CONTINU
ECO 30	1 à 2 bouteilles mini	2 à 3 bouteilles mini	3 à 4 bouteilles mini
GG 50	2 à 3 bouteilles mini	3 à 4 bouteilles mini	6 à 8 bouteilles mini
GG 75	3 à 4 bouteilles mini	4 à 5 bouteilles mini	8 à 9 bouteilles mini
GG 100	4 à 5 bouteilles mini	6 à 8 bouteilles mini	10 à 12 bouteilles mini

N. B. : le tableau ci-dessus donne le nombre de bouteilles à mettre en service pour assurer le fonctionnement normal des appareils à puissance maxi pendant la durée indiquée. Ces indications sont approximatives et n’engagent pas notre responsabilité. Pour éviter une interruption de chauffage, prévoir une réserve de bouteilles de même nombre.

-Citerne:

Assurez-vous que vous disposez d'une pression industrielle (3 bars) ou contactez votre fournisseur de propane.

Raccordement électrique:

Le Générateur doit être raccordé à une prise électrique 230 V monophasée + terre (voir puissance tableau caractéristiques techniques paragraphe II).

Le Générateur automatique (version A) est prévu pour être piloté par thermostat. Utilisez de préférence le thermostat étanche et précâblé proposé par S. PLUS, Ref. TPG.

Si le thermostat n'est pas raccordé, l'appareil pourra néanmoins fonctionner mais sans régulation.

Attention:

La ligne électrique d'alimentation du générateur doit être pourvue d'une prise de terre et d'un interrupteur magnétothermique différentiel.

Raccordement gaz:

Le Générateur S. PLUS est livré avec tuyau de raccordement gaz, vanne de sécurité Stop Gaz, détendeur réglable de 0,5 à 2 bars.

Monter le générateur sur son support d'orientation (GG 50 A/M seulement).

Raccorder dans l'ordre générateur - tuyau - vanne de sécurité stop gaz - détendeur - bouteille de gaz ou citerne. Vérifier l'étanchéité des raccords à l'aide d'eau savonneuse.

Attention:

Tous les raccords ont un filetage à gauche.

Mise en MARCHE

Avant toute mise en marche, contrôlez que les caractéristiques électriques du réseau d'alimentation correspondent aux indications données sur la plaque signalétique.

1) Modèle automatique (version "A")

• ouvrir les bouteilles de gaz ou la citerne
• régler le détendeur sur la position mini en dévissant la molette de réglage
• pousser sur le bouton de la vanne de sécurité stop-gaz
• régler le thermostat à la température souhaitée - mettre l'interrupteur 4 sur la position (chauffage),

Le ventilateur se met en marche, le brûleur s'allume au bout de 10 secondes environ.

• régler la puissance du générateur en vissant la manette du détendeur régable.

N. B. : La prise thermostat repère 2 est "shuntee" d'origine, pour brancher un thermostat, il faut enlever le shunt et raccorder le thermostat aux mêmes bornes.

• Le générateur s'allume seulement si la température ambiantе est inférieure à la température affichée au thermostat.

Attention:

Si le bouton de réarmement est allumé, il faut appuyer sur ce bouton, qui s'éteint, pour lancer le cycle d'allumage.

• Si vous souhaitez programmer des temps de fonctionnement par un programmeur, raccordez celui-ci à partir de la prise thermostat et non pas sur l'alimentation électrique du générateur.

2) Modèle manuel (version "m")

• ouvrir les bouteilles de gaz ou la citerne
• régler le détendeur sur la position mini en dévissant la manette de réglage
• pousser sur le bouton de la vanne de sécurité stop-gaz
• Mesure l'interrupteur 6 sur la position ON ou 1, le ventilateur tourne.
• Maintenir appuyé le bouton repère 7 d'une main et de l'autre appuyer par à-coups sur le bouton repère 5 (piezo)
• le brûleur s'allume
• maintenir le bouton repéré 7 appuyé pendant encore 10 à 15 secondes puis relâcher
• régler la puissance du générateur en vissant la manette du détendeur réglable

VII - ARRET

Pour arrêter le fonctionnement de l'appareil, positionner l'interrupteur (4) pour le modèle "A" ou (6) pour le modèle "M" sur "O"/OFF ou agir sur le dispositif de contrôle, par exemple en réglant le thermostat sur une temperature plus basse. Enfin fermer le robinet d'alimentation du gaz et enlever la fiche de la prise électrique.

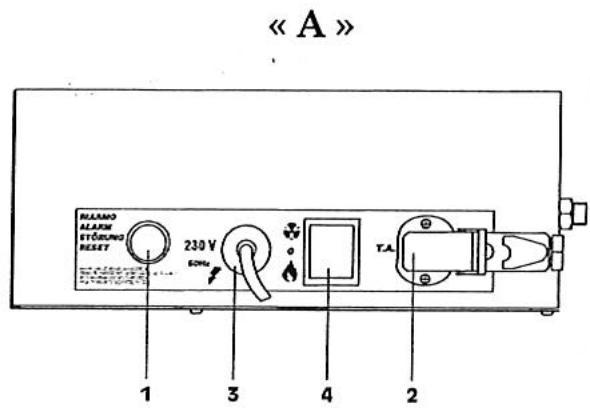

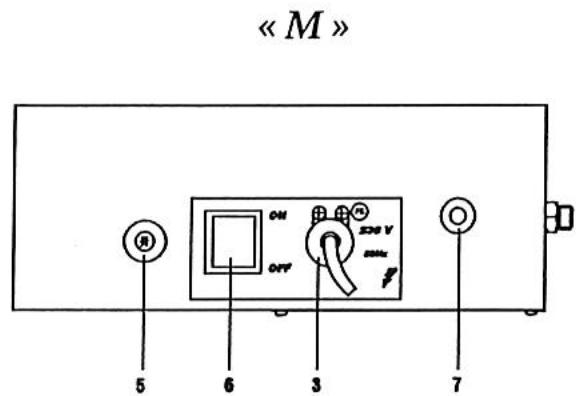

Tableau de commande

1 BOUTON DE REARMEMENT AVEC LAMPE TEMOIN 2 PRISE DE THERMOSTAT D'AMBIANCE 3 CABLE ELECTRIQUE D'ALIMENTATION 4 COMMUTATEUR CHAUFFAGE-O-VENTILATION 5 ALLUMEUR PIEZO-ELECTRIQUE 6 INTERRUPEUR MARCHE-ARRET 7 VANNE GAZ- THERMIQUE (BLOC SECURITE)

VIII - Ventilation

Les Générateurs S. PLUS peuvent être utilisées en ventilation seule. Dans ce cas, ne pas relier l'alimentation gaz.

Version "A":

Placer l'interrupteur 4 sur la position (ventilation) pour le démarrer et 0 pour l'arrêter.

Version "M":

Placer l'interrupteur 6 sur la partie ON ou 1 pour le démarage et 0 ou OFF pour l'arrêt.

Ix-securité

Le modele "A" est equiped'un boitier electronique pour le controle de la flamme et l'allumage; il est aussi muni d'un dispositif pour le controle du debit d'air du ventilateur. Ce dispositif de securite empere che l'allumage de la flamme si le flux d'air est insuffisant ou absent ou si I'appareil est utilise en souflage vertical ou de maniere trop inclinee (inclinaison maxi vers le haut sauf Eco 30 A, vers le bas pour ECO 30 A et GG 50 A; pour GG 75 A). Si une ou plusieurs anomalies de fonctionnement se verifie, le coffret electronique provoque I'arret du generateur et I'allumage de la lampe temoin de rearmement. Au demarrage du generateur, le ventilateur tourne, si son fonctionnement est normal, le boitier electronique autorise I'allumage de I'appareil; si son fonctionnement est anormal (debit d'air insufficient ou freiné), le boitier electronique n'autorise pas I'allumage de I'appareil. De meme si en cours de fonctionnement le debit d'air est insuffisant ou anomal, le generateur s'arrete.

NB : Attendre l'arrêt complet du ventilateur avant réarmement du boîtier.

Attention:

Pendant le fonctionnement régulier du générateur, la lampe témoin du bouton de réarmement est éteinte. En cas de mise en sécurité du générateur, le bouton (1) s'allume de manière fixe ; pour reprocvoquer une nouvelle série de démarriage, attendre environ 1 mn et réenclencher le bouton (1). Attention : en cas de non allumage ou de mise en sécurité, il n'y a pas de tentative automatique de l'allumage, la provoquer manuellement après avoir éliminé le défaut.

Les modèles "M" sont équipés d'un thermocouple de sécurité qui provoque l'interruption de l'alimentation du gaz si la flamme est instable ou si elle s'était.

Dans les deux modèles, un thermostat de surchauffe intervient et provoque l'interruption de l'alimentation du gaz si le générateur surchauffe, le ventilateur continue à fonctionner. Avant de remettre en fonction le générateur, il faut contrôler et éliminer la cause qui a produit la surchauffe (par ex. obstruction de la bouche d'aspiration et/ou de la sortie de l'air, arrêt du ventilateur). Pour faire redémarrer le générateur, il faut pousser le bouton (1) de réarmement pour le modèle "A" ou répéter les instructions spécifiques du paragraphe "MISE EN MARCHE" pour le modèle "M".

La vanne stop-gaz installée entre le tuyau et le régulateur de pression intervient et provoque l'interruption de l'alimentation du gaz en cas de rupture du tuyau d'alimentation. Après avoir remplacé le tuyau endommagé, il faut pousser le bouton pour réarmer la vanne. (voir paragraphe VI "mise en marche").

Les générateurs S. PLUS type GG ou ECO sont munis d'une poignée pour le transport. Tous les modèles peuvent être déplacés manuellement.

Attention:

Avant de déplacer l'appareil, il faut :

• arrêter l'appareil selon les indications données au paragraphe précédent.
• débrancher l'alimentation électrique en enlevant la fiche de la prise de courant.
• débrancher le tuyau d'alimentation gaz.
• attendre que le générateur soit froid.

Entretien

Pour un fonctionnement régulier du générateur, il est nécessaire de nettoyer périodiquement la chambre de combustion, le brûleur et le ventilateur.

Attention:

Avant de commencer une quelconque opération d'entretien, il faut :

- fermer la bouteille ou la citerne gaz, - arrêter le générateur selon les indications du paragraphe précédent, - débrancher l'alimentation électrique en enlevant la fiche de la prise de courant, - débrancher le tuyau d'alimentation gaz, - attendre que le générateur soit froid.

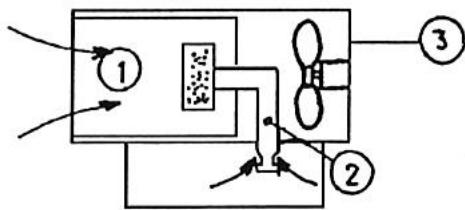

• Souffler à l'air comprimé la chambre de combustion [1]
• Démonter le panneau d'accès et arrivée gaz et souffler le brûleur à l'air comprimé

Attention:

Eviter de souffler de l'air comprimé près du micro-interrupteur du ventilateur [3], il pourrait être endommagé irrémédiablement.

• Vérifier le réglage des électrodes d'allumage. Si les électrodes d'allumage ou d'ionisation sont oxydées, les nettoyer à la toile émeri par exemple.

Réglage des électrodes d'allumage

Position du thermocouple

Eco 30M : A:30mm

GG50M75M: A:40mm

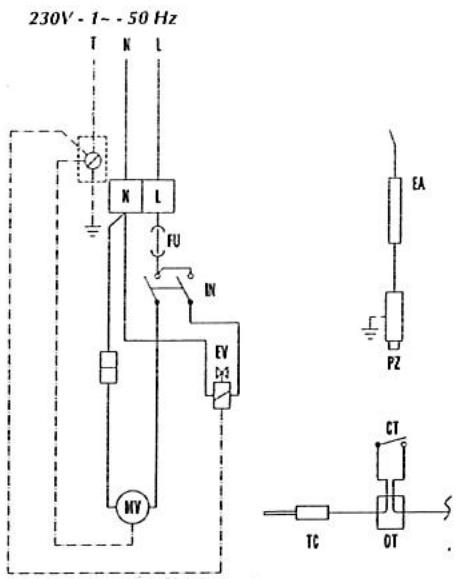

SCHEMA Électrique

MV MOTEUR DU VENTILATEUR

EV ELECTROVANNE

CT THERMOSTAT DE SURCHAUFFE

FU FUSIBLE 4A

PANNES EVENTUELLES	CAUSES POSSIBLES
	Modèle "A"	Modèle "M"
Le moteur ne démarre pas	1-2-3-4-5-6	1-2-5
Le générateur s'arrête et la lampe témoin du boîtier de contrôle et de sécurité (1) s'allume	6-7-8-9-10-11-12-20-21	-
Le ventilateur toume, mais l'alimentation du gaz est bloquée ou la flamme ne s'allume pas	8-9-11-12-13-15	8-9-12-15-17
La flamme s'éteint après avoir relaché le bouton du bloc sécurité (7)	-	14-16-17
L'alimentation du gaz est interrompue. La flamme s'éteint	10-11-12-17-20	11-12-17
Le générateur consomme trop de gaz	17-18	17-18
Le générateur ne s'arrête pas	5-6-13-19	5-19

REPARATION DES PANNES
CAUSES		SOLUTIONS
1	Mauvaise connection électrique	Contrôler le branchement et la tension du réseau
2	Moteur surchauffé (le ventilateur toume mal ou est bloqué)	Contrôler le moteur et le ventilateur et les réalisner, si nécessaire
3	Mauvais réglage du thermostat d'ambiance	Faire le réglage approprié
4	La fiche du thermostat (n° 2) n'est pas branchée	La brancher
5	Interrupteur défailleant (n° 4 pour mod. "A" et n° 6 pour modulo "M")	Fermer l'alimentation du gaz,déconnecter la fiche de courant etmettre un interrupteur neuf
6	Boîter de contrôle de la flamme défaillant	Le remplaçer
7	Mauvaise alimentation électrique	Vérifier que la terre soit bien raccordéeVérifier qu'il n'y aït pas de tension entre neutre et terre (prévoir évientuellesment un transformateur d'isolation)
8	Le gaz n'arrive pas aux ELECTROVANES	Contrôler que l'alimentation du gaz soit ouverteContrôler que la bouteille ne soit pas vide, pousser le bouton de la vanne stop-gaz
9	Les ELECTROVANES ne s'ouvrent pas	Contrôler les ELECTROVANESContrôler le branchement électriqueContrôler la sécurité de surchauffe
10	Sonde de ionisation défailleante et/ou mauvais réglage de l'électrode d'allumage	Faire le réglage selon le schémaRemplacer l'électrode de ionisation
11	La grille du ventilateur est obstruée par des déchets	Enlever les déchets, nettoyer la grille
12	Sécurité de surchauffé enregistrure une surchauffé et arrêté le générateur	Contrôler que les grilles d'aspiration et de sortie ne soient pas obstruéesContrôler que le local soit bien aéréContrôler que l'air chaud puisse sorting librement
13	Thermostat défectueux	Contrôler le thermostat et remplacer si nécessaire
14	Le brûleur s'éteint après relâchément du bouton du bloc Sécurité (M)	Thermocouple desserré côte bloc sécurité (le resserrer)Vérifier que le thermocouple soit bien chauffé par la flamineRemplacer le thermocouple ou son rupteur si nécessaireRemplacer le bloc sécurité si nécessaire
15	L'allumage ne fonctionne pas (pas d'étinçelle)	Contrôler qu'il n'y aït pas un court circuit entre l'allumeur piézo électrique et l'électrode (Modèle "M")Coffretlectronique défectueuxContrôler le réglage de l'électrode (voir schéma)
16	Rupteur sur thermocouple défectueux	Nettoyer les contacts sur le rupteur ou le remplacer
17	Régulateur de pression défectueux	Le changer
18	Fuites de gaz	Localiser la fuite avec de l'eau savonneuse et y remédier ou consulter votre installer
19	Les ELECTROVANES ne se ferment pas	Fermer l'alimentation du gaz. Permettre au générateur de brûleregaz dans le tuyau. Débrancher la prise. D'emperor leselectrovannes, les nettoyer, les remonter ou bien les remplacer
20	Flux d'air insuffistant	Contrôler que les grilles d'aspiration et de sortie ne soient pasobstruées
21	Micro interrupteur défailleant ou apparèil trop "incliné"	Contrôler le micro interrupteur d'air - Redresser l'apparéil
