GG 100 A - Climatiseur S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Marque	S.PLUS
Modèle	GG 100 A
Type de produit	Climatiseur gaz (chauffage et ventilation)
Alimentation électrique	230 V ~ 50 Hz
Puissance moteur	130 W
Condensateur	5 µF
Gaz utilisé	Gaz naturel ou propane (selon configuration)
Dimensions (approx.)	600 x 400 x 800 mm (L x P x H)
Poids (approx.)	25 kg
Fonctions principales	Chauffage par gaz, ventilation, réglage de température
Sécurité	Thermostat de sécurité, thermocouple, disjoncteur thermique, protection moteur
Entretien et nettoyage	Nettoyez régulièrement les filtres d'aspiration et les grilles de sortie. Vérifiez l'état des électrodes et du brûleur.
Pièces détachées	Liste complète avec codes pièces : moteur, ventilateur, électrodes, brûleur, vannes gaz, etc.
Réparabilité	Pièces disponibles. Intervention par un professionnel recommandée pour le circuit gaz.

FOIRE AUX QUESTIONS - GG 100 A S.PLUS

Quel type de gaz utiliser avec le GG 100 A ?

L'appareil est conçu pour fonctionner au gaz naturel ou au propane selon la buse installée. Vérifiez la buse (réf. T30408 ou I30642) et le détendeur adapté.

Comment nettoyer les filtres de l'appareil ?

Retirez la grille d'aspiration (réf. P30103) et nettoyez le filtre à l'eau savonneuse. Séchez-le complètement avant de le remettre en place. Ne pas utiliser de solvants.

Que faire si l'appareil ne s'allume pas ?

Vérifiez l'alimentation électrique (230 V) et le fusible 4 A. Assurez-vous que l'arrivée de gaz est ouverte. Si le problème persiste, testez l'électrode d'allumage (réf. E10213) et le câble d'allumage (réf. E00150).

Où trouver la liste des pièces détachées ?

La notice contient une nomenclature complète avec les codes pièces (ex: G01457-B, E10580, T30308). Vous pouvez commander ces pièces auprès du service après-vente S.PLUS.

Comment régler la température ?

Utilisez le commutateur I-0-II (réf. E10102-P) pour sélectionner la puissance. La température est régulée par le thermostat (réf. E50102 ou E50103).

L'appareil sent le gaz. Que faire ?

Fermez immédiatement l'arrivée de gaz et aérez la pièce. Ne pas utiliser d'interrupteur électrique. Faites vérifier l'étanchéité des raccords (réf. I30808, I30809) et la valve stop-gaz (réf. T30308) par un professionnel.

Comment remplacer la buse de gaz ?

Débranchez l'appareil. Dévissez le raccord portebuse (réf. I30609) et remplacez la buse (réf. T30408 pour Ø 1,9 ou I30642 pour Ø 2,0). Revissez en utilisant une clé adaptée. Vérifiez l'étanchéité.

Quel entretien est nécessaire pour le brûleur ?

Nettoyez périodiquement la tête de combustion (réf. G01888) et la chambre de combustion (réf. G01460). Vérifiez l'état des électrodes (allumage et ionisation) et leur positionnement.

Comment réinitialiser le dispositif de sécurité ?

Le bouton de réarmement (réf. E10126) permet de réinitialiser le thermostat de sécurité. Attendez 5 minutes avant d'appuyer. Si le problème persiste, faites contrôler l'appareil.

Puis-je utiliser l'appareil sans ventilation ?

Non, la ventilation est essentielle pour évacuer les gaz brûlés et assurer un fonctionnement sûr. Le moteur (réf. E10580) entraîne le ventilateur (réf. T10202) en continu pendant le fonctionnement.

MODE D'EMPLOI GG 100 A S.PLUS

Ed. 11/04

Da matr. N. - De matr. No. - Von Masch. Nr. - From number:

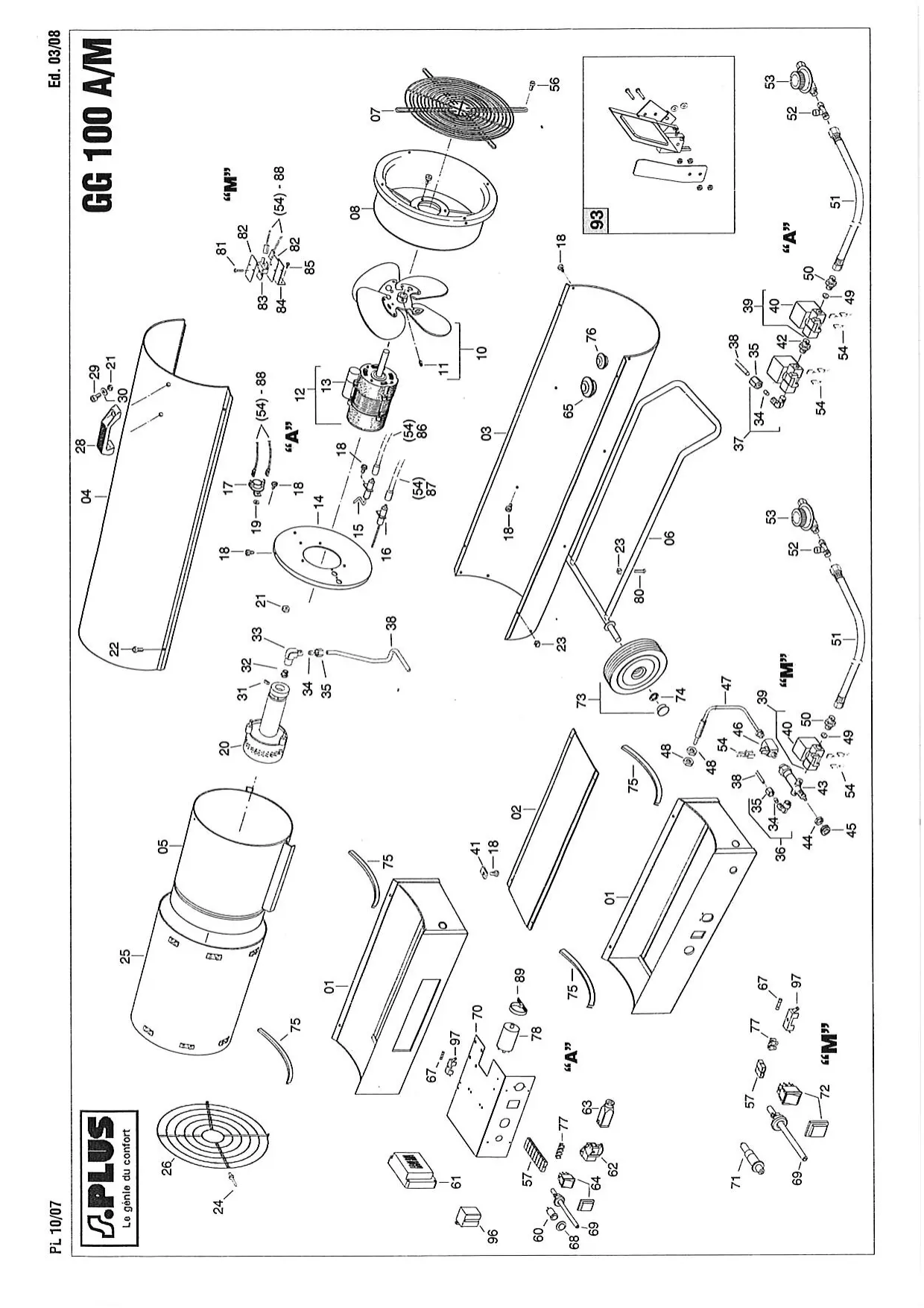

Pos.	Cod.	€	GG 100M	GG 100A	LEGENDA	LEGENDE	NOMENKLATUR
1	G03101-5010		●		Basamento	Base	Kastenträger
	G03102-5010			●
2	G01457-B		●	●	Coperchio quadro elettrico	Couvercle coffret électriche	Inspectiondeckel

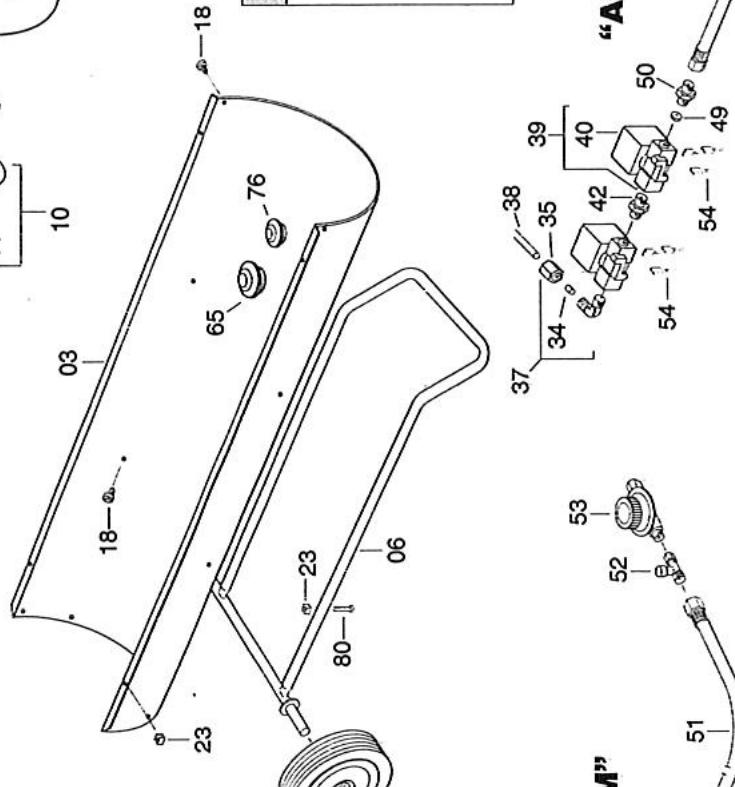

3	G03038-A		●	●	Scocca inferiore	Carrosserie inferieur	Karrosserieunterteil

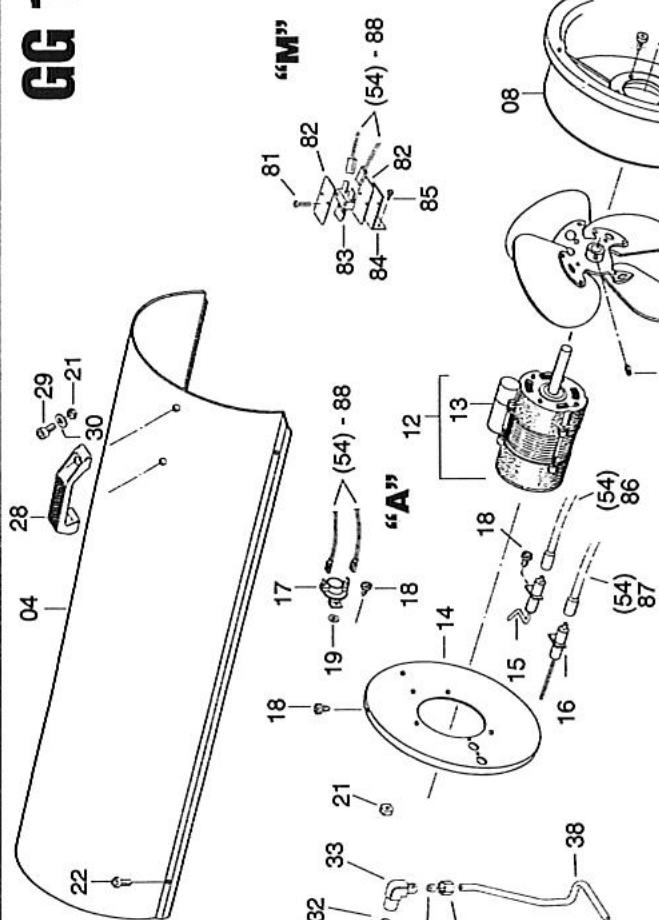

4	G03039-A		●	●	Scocca superiore	Carrosserie superieur	Haube

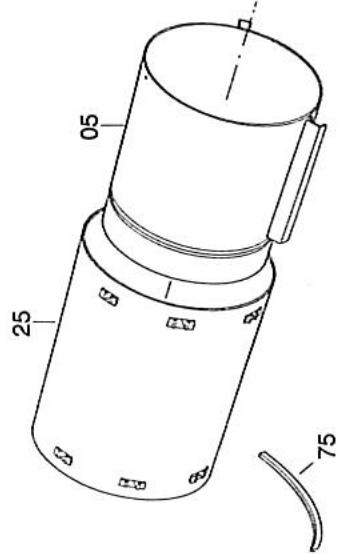

5	G01460		●	●	Camera di combustione	Chambre de combustion	Brennikammer
6	P20124		●	●	Telaio supporto	Chássis	Fahrgestell
7	P30103		●	●	Griglia aspirazione	Grille aspiration	Ansaugglitter
8	G01461		●	●	Supporto motore	Bride support moteur	Motor Flansch
10	T10202		●	●	Ventola Ø 300 27°	Ventilatore Ø 300 27°	Ventilator Ø 300 27°
11	M10609		●	●	Grano M8x8	Vis M8x8	Schraube M8x8
12	E10580		●	●	Motore 130 W 230V	Moteur 130 W 230V	Motor 130 W 230V
13	E11201		●	●	Condensatore 5 μF	Condensatore 5 μF	Kondensator 5 μF
14	G01197		●	●	Flangia brucatore	Bride brûlleur	Brenner Teller
15	E10213		●	●	Elettrodo accensione c/piastrina	Électrode allumage	Zündelektrode
16	E10214			●	Elettrodo ionizzazione c/piastrina	Électrode ionisation	Ionisation Elektrode
17	E50102			●	Capsula termostatica Limit	Thermostat blanche - Limit	Thermostat Limit
18	M10508		●	●	Vite TC 8x3/8"	Vis TC 8x3/8"	Schraube TC 8x3/8"
19	M20107			●	Rondella Ø 5	Rondella Ø 5	Abstandsring Ø 5
20	G01888		●	●	Testa di combustione	Brûlleur	Brenner
21	M10704		●	●	Dado M6	Errou M6	Mutter M6
22	M10513		●	●	Vite TC M5x10	Vis TC M5x10	Schraube TC M5x10
23	M20408		●	●	Dado in gabbia	Errou	Mutter
24	M20603		●	●	Rivetto Al 4,9x9	Rivet Al 4,9x9	Niet Al 4,9x9
25	G03040		●	●	Involuturo camera combustione	Envelope,chambre comb.	Brennkammermantel
26	P30126		●	●	Griglia anterio inox	Grillavvant inox	Ausblasgilter
28	C10202		●	●	Maniglia plastica	Polignée	Handgriff
29	M10316		●	●	Vite TCEI M6x14	Vis TCEI M6x14	Schraube TCEI M6x14
30	M20106		●	●	Rondella Ø 6	Rondella Ø 6	Abstandsring Ø 6
31	M10603		●	●	Grano M5x8	Vis M5x8	Schraube M5x8
32	T30408		●	●	Ugello gas Ø 1,9	Giclour Ø 1,9	Düse Ø 1,9
33	I30609		●	●	Curva portagello	Raccord pour glouceur	Düse Ekanschluss
34	I30809		●	●	Bicône Ø 6	Biône Ø 6	Doppelkegelring Ø 6
35	I30808		●	●	Dado per bicono Ø 6	Errou pour biône Ø 6	Mutter für Doppelkeg. Ø 6
36	I30810		●	●	Raccardo bicono 90° 1/4" Fx6	Racc. équere 90° 1/4" Fx6	Eckanschluss 90° 1/4" Fx6
37	I30860		●	●	Raccardo bicono 90° 1/4" Mx6	Racc. équere 90° 1/4" Mx6	Eckanschluss 90° 1/4" Mx6
38	I40482		●	●	Tubo rame sagomato Ø 6	Tuyau cuivre Ø 6	Gaszufürhör h 6
39	T30203		●	●	Elettrovallola 1/4" 230 V	Elettrovallance 1/4" 230 V	Magnetventil 1/4" 230 V
40	T30204		●	●	Bobina E. V. Parker 230 V	Bobine E. V. Parker 230 V	Spule Parker 230 V
41	M20402		●	●	Plastrina doppla U42-032A	Plaqué elastique U42-032A	Klemmutter U42-032A
42	I20314		●	●	Vite doppla 1/4" M - M	Vis 1/4" M - M	Schraube 1/4" M - M
43	T30313		●		Valvola gas-termica SIT	Vanne thermique SIT	Thermoventil SIT
44	T30315		●		Dado M12 per valvola SIT	Errou M12 pour vanne SIT	Mutter M12 für ventil SIT
45	T30314		●		Ghiera per valvola SIT	Frette pour vanne SIT	Zwinge für Ventil SIT
46	T30325		●		Disjuntore termico	Disjointe der thermocouple	Abschalter für thermoelement
47	E50501		●		Termocopbia	Thermocouple	Thermoelement
48	I31005		●		Dado M8 pour termocopbia	Errou M8 pour thermocou.	Mutter M8 für Thermoelement.
49	I30642		●	●	Diaframma Ø 2,0	Diaphragme Ø 2,0	Düse Ø 2,0
50	I30639		●	●	Raccardo OT 1/4 M dx - 1/4" M sx	Racc. OT 1/4 M dx - 1/4" M sx	Eckanschluss OT 1/4 M dx - 1/4" M sx
51	I40555		●	●	Tubo gas/craccordi mt 2	Tuyau du gaz mt 2	Gasschauch MT 2
52	T30308		●	●	Valvola stop-gas 10 Kg	Sécurié stop-gaz 10 Kg	Stop-gas Ventil 10 Kg
*53	T30302-		●		Regolatore pressione gas	Manodetendeur	Druckregler
54	E00141		●		Cabagligo	Cablage	Kabel
56	E00301		●

Ed. 11/04
PL 10/07

Da matr. N. - De matr. No. - Von Masch. Nr. - From number:						GG 100MGG 100A	4100200140906001
Pos.	Cod.	€	GG 100M	GG 100A	LEGENDA	LEGENDE	NOMENKLATUR
57	E20305				Morsettiera	Barrette de connection	Klemmreiche
60	E10126				Pulsante riampo	Bouton de rearmement	Reset Knopf
61	E40224				Apparechlatura Brhama DTM 31	Coffret Brhama DTM 31	Steuerg. Brhama DTM 31
62	E20626				Connettore presa 3P + T	Fiche thermostat	Thermostat Plug
63	E20627				Connettore spina 3P + T	Plaque de prise	Steckdoseplatte
64	E10102-P				Commutatore I - 0 - II	Interrupteur I - 0 - II	Schalter I - 0 - II
65	C30311				Passafillo gomma Ø 35	Protection caoutchouc Ø 35	Kabeltülle Ø 35
67	E10306				Fusibile 4 A	Fusibile 4 A	Sicherung 4 A
68	E10127				Protezione pl. per pulsante	Protection pour bouton	Schulzschaltknopf
69	E30440				Cavo el. c/spina 3x1 - 3 m	Cable avec fiche	Kabel mit steckdose
70	G03092				Supporto quadro elettrico	Support coffret électriche	Steuerverät halterung
71	T30603				Accenditore piezoelettrico	Allumeur électriche	Piezo-zünder
72	E10110-P				Interruttore 0 - 1	Interrupteur 0 - 1	Schalter 0 - 1
73	C10509				Rùota Ø 200 mozzo Ø 20	Roue Ø 200 moyeu Ø 20	Rad Ø 200 Nabe Ø 20
74	M20203				Rondella Block Ø 20	Clips de fixation Ø 20	Radverschluss Ø 20
75	C30414				Profilo gomma V	VJoint	Gummidichtun V
76	C30342				Passafillo gomma Ø 18	Protection caoutchouc Ø 18	Kabeltülle Ø 18
77	E20319				Morsettiera	Barrette de connection	Klemmreiche
78	E11135				Filtro antidisturbo DEM	Filtre antipararites DEM	Funk-endorfler DEM
80	M10114				Vite TC M5x30	Vis TC M5x30	Schraube TC M5x30
81	M10502				Vite TC 4x3/4"	Vis TC 4x3/4"	Schraube TC 4x3/4"
82	T10621				Protezione isolante	Protection isolante	Isolierschutz
83	E50103				Protettore termico V10C	Thermostat bilame	Sicherheitsthermostat
84	G01652				Angolare supporto	Support	Stütze
85	M10501				Vite TC 4x3/8"	Vis TC 4x3/8"	Schraube TC 4x3/8"
86	E00150				Cavo accensione	Cable allumage	Zündungskabel
87	E00206				Cavetto ionizzazione	Cable ionisation	Ionisierrungskabel
88	E00187				Cavo capsula termostatica	Cable thermostat bilame	Thermokapselkabel
89	E20805				Fascetta plastica	Bande plastique	Rohrklemme
93	G00201				Microinterruptore	Micro-interrupteur	Microschalter
96	E11125				Relö Finder 65.31 AC	Relais Finder 65.31 AC	Relais Finder 65.31 AC
97	E20508				Portafusible	Porte fusible	Sicherungsgalter

* I - Italia; F - Francia; D - Germania; GB - Gran Bretagna; US - USA
