Type de produit	Chauffage mobile industriel
Marque	S.PLUS
Modèle	GF 45-1 AC
Carburant	Fioul (gazole)
Puissance thermique	45 kW (estimation)
Alimentation électrique	230 V / 50 Hz monophasé
Consommation de fioul	Environ 3,5 L/h (estimation)
Type d'allumage	Électrique (transformateur et électrodes)
Fonctions principales	Chauffage et ventilation
Sécurité	Thermostat de surchauffe, cellule photo-électrique pour détection flamme, thermostat de refroidissement
Entretien courant	Nettoyage du filtre fioul, des électrodes et de la cellule photo-électrique ; vidange du réservoir si nécessaire
Pièces détachées	Disponibles, liste détaillée dans la notice (ex: pompe, gicleur, électrovanne)
Réparabilité	Conception modulaire, pièces accessibles pour remplacement facile
Réservoir de fioul	Intégré, capacité non spécifiée
Poids	Non spécifié
Dimensions	Non spécifié

FOIRE AUX QUESTIONS - GF 45-1 AC S.PLUS

Comment démarrer le chauffage GF 45-1 AC ?

Assurez-vous que le réservoir contient du fioul et que l'appareil est branché sur une prise 230V. Mettez l'interrupteur sur la position marche. L'allumage est automatique : les électrodes créent une étincelle et la pompe alimente le brûleur. Si la flamme est détectée par la cellule photo-électrique, le chauffage fonctionne.

Quel type de fioul utiliser ?

Utilisez du fioul domestique (gazole) standard. Ne pas utiliser d'essence, de kérosène ou de biocarburant non adapté. Un fioul de qualité garantit un fonctionnement optimal et réduit l'encrassement.

Comment nettoyer le filtre fioul ?

Coupez l'alimentation électrique et laissez refroidir. Localisez le filtre fioul (repère 50 dans la notice). Dévissez le bol du filtre, retirez la cartouche et nettoyez-la au fioul propre. Remontez en inversant les étapes. Effectuez cette opération régulièrement.

Que faire si l'appareil ne s'allume pas ?

Vérifiez l'arrivée de fioul, le niveau du réservoir, et que l'alimentation électrique est correcte (fusible, prise). Si le problème persiste, contrôlez les électrodes et la cellule photo-électrique : elles doivent être propres et en bon état. Consultez la notice pour le remplacement.

Comment régler la température ?

Ce modèle n'a pas de thermostat d'ambiance intégré. La température est réglée indirectement en choisissant la puissance de chauffe via l'interrupteur ou en utilisant un thermostat d'ambiance externe (non fourni) connecté au bornier prévu. Reportez-vous au schéma de câblage.

Quelle est la consommation de fioul estimée ?

La consommation dépend de la puissance utilisée. Pour une puissance de 45 kW, la consommation est d'environ 3,5 L/h. Ce chiffre peut varier selon le réglage et les conditions d'utilisation.

Comment changer une pièce défectueuse (ex: pompe) ?

Débranchez l'appareil et laissez refroidir. Consultez la liste des pièces détachées dans la notice (repères 8 pour la pompe). Démontez les éléments nécessaires (support, accouplement). Remplacez la pièce et remontez. Si vous n'êtes pas compétent, faites appel à un professionnel.

Où trouver les pièces détachées ?

Les pièces détachées sont disponibles auprès du fabricant S.PLUS ou de revendeurs agréés. Utilisez les numéros de pièces indiqués dans la notice (ex: 223 5230 pour la pompe) pour commander.

Est-ce que l'appareil peut être utilisé à l'intérieur ?

Oui, mais uniquement dans des locaux bien ventilés (atelier, entrepôt). Le chauffage brûle du fioul et produit des gaz d'échappement ; une cheminée doit être raccordée vers l'extérieur (repère 63 dans la notice). Ne jamais utiliser dans un espace clos sans évacuation.

Comment entretenir la cellule photo-électrique ?

La cellule photo-électrique (repère 25) détecte la flamme. Nettoyez-la délicatement avec un chiffon sec et non pelucheux. Si elle est encrassée ou défectueuse, le brûleur risque de ne pas fonctionner. Vérifiez son état lors de l'entretien annuel.

MODE D'EMPLOI GF 45-1 AC S.PLUS

GF 75.2 AC PLUS chauffage · ventilation raffaissement

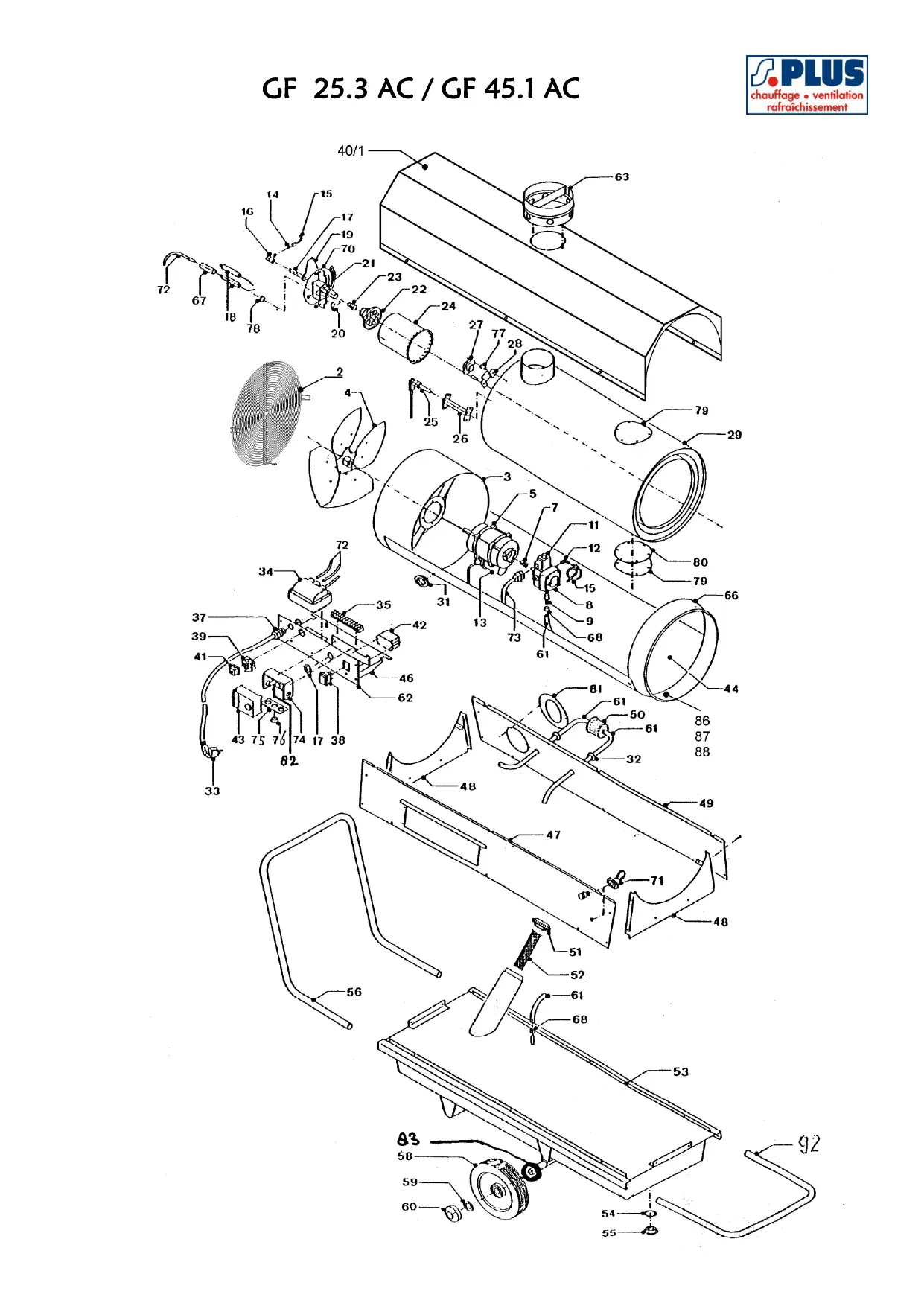

N° Rep.	Désignation	GF 25.3 AC	GF 45.1 AC	GF 75.2 AC
1	Capot supérieur
2	Grille arrière		223 5145
3	Logement du ventilateur
4	Hélice		223 5090	223 5160
5	Moteur	223 5180	223 5220	223 5220
6	Joint de bouchon de vidange	223 5232	223 5232	223 5232
7	Accouplément de la pompe		223 5243	223 5243
8	Pompe	223 5230	223 5230	223 5230
9	Adapteur de tuyau	223 5244	223 5244	223 5244
10	Support
11	Vanne électro-magnétique / Bobine	223 5470	223 5470	223 5470
12	Coude MM sortie pompe	223 5523	223 5523	223 5523
13	Condensateur	223 5752	223 5751	223 5751
14	Bicône 4 mm	233 5523	233 5523	233 5523
15	Tube	223 5522	223 5522	223 5522
16	Accouplement
17	Joint de tube
18	Électrode		223 4860	223 4860
19	Prise d'air
20	Anneau d'électrode
21	Porteur de giclaur
22	Volet du giclaur
23	Giclaur	223 4870	223 4880	223 4910
24	Tête du brûleur
25	Cellule photo-électrique	223 4840	223 4840	223 4840
26	Support cellule photo-électrique	223 4841	223 4841	223 4841
27	Thermostat de refroidissement	223 5380	223 5380	223 5380
28	Anneau de thermostat
29	Chambre de combustion		223 5721
30	Virole de refroidissement
31	Protection, grande
32	Protection, petite
33	Câble avec prise	223 5305	223 5305	223 5305
34	Transformateur	223 5390	2235390	2235390
35	Bande de connection
36	Anneau transformateur
37	Guide pour cable
38	Interrupteur	223 5460	223 5460	223 5460
39	Connection de thermostat	223 5290	223 5290	223 5290
40	Couvercle
41	Pont thermostat	223 5360	223 5360	223 5360
42	Relais auxiliaire	223 5430	223 5430	223 5430
43	Relais de brûleur	223 4830	223 4830	223 4830
44	Virole inférieure
45	Câbles électriques
46	Anneau pour relais
47	Plaque, droite
48	Support
49	Plaque, gauche
50	Filtre fioul	223 4800	223 4800	223 4800

N°Rep.	Désignation	GF 25.3 AC	GF 45.1 AC	GF 75.2 AC
51	Bouchon du réservoir	223 5280	223 5280	223 5280
52	Filtre du réservoir	223 5300	223 5800	223 5300
53	Réserveur
54	Joint de bouchon de vidange	223 5282	223 5282	223 5282
55	Bouchon de vidange	223 5283	223 5283	223 5283
56	Barre à pousser			223 5725
57	Chàssis
58	Roue
59	Anneau de fixation
60	Vidange
61	Tube de fioul
62	Tableau de manœuvre
63	Cheminée		223 5702	223 5703
64	Collier
65	Cône inférieur
66	Cône supérieur
67	Tuyau
68	Collier / tuyau fioul GF	223 5707	223 5707	223 5707
69	Support de roue
70	Disque de tête de brûleur
71	Thermostat max.
72	Câble d'électrode	223 4851	223 4851	223 4851
73	Câble d'électrovanne	223 5501	223 5501	223 5501
74	Support relais du brûleur
75	Plaque écrous de serrage
76	Bouchon de blinding
77	Entretoise thermostat de refroidissement		223 5381	223 5381
78	Protection, petite
79	Trappe de visite échangeur	223 5706	223 5706	223 5706
80	Joint de trappe de visite	223 5705	223 5705	223 5705
81	Cache tuyau de réservoir
82	Condensateur
83	Rondelles plates
84
85	Collier de serrage
86	Thermostat de surchauffe	223 5270	223 5480	223 5480
87	Anneau de thermostat
88	Câble de thermostat
89
90	Écrou de bicône	223 5708	223 5708	223 5708
91	Douille d'écart
92	Bourrelet
93	Capuchon
94	Plaque de la mise à la terre
95	Anneau
96
97	Entretoise thermostat de refroidissement	223 5381		223 5381
98	Plaque isolante
99	Porte-fusible
100	Fusible
101	Plaque d'air
