EF 20 M - Chauffage mobile industriel S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffage mobile industriel
Marque	S.PLUS
Modèle	EF 20 M
Alimentation	Électrique (230 V / 50 Hz)
Puissance thermique	Environ 20 kW
Combustible	Fioul domestique
Capacité du réservoir	Environ 20 L
Fonctions principales	Chauffage par combustion, circulation d'air chaud, allumage électronique
Entretien et nettoyage	Nettoyage régulier du filtre à air, du filtre à fioul et de la giclure ; purge du réservoir
Sécurité	Sécurité de surchauffe (thermostat), cellule photo-électrique de contrôle de flamme, fusible 3,15 A
Pièces détachées	Liste complète disponible dans la notice : grille, filtre, moteur, électrode, gicleur, etc.
Réparabilité	Conçu avec des composants remplaçables, accès facile aux pièces internes
Accessoires inclus	Roues (150 mm), poignée, bouchon réservoir

FOIRE AUX QUESTIONS - EF 20 M S.PLUS

Comment démarrer le chauffage EF 20 M ?

Assurez-vous que le réservoir contient du fioul, que le filtre à air est propre, puis appuyez sur l'interrupteur. L'allumage électronique s'active automatiquement.

Pourquoi le chauffage s'arrête-t-il après quelques minutes ?

Cela peut être dû à une surchauffe (vérifiez la sécurité surchauffe), une flamme instable (cellule photo-électrique) ou un manque de fioul. Consultez la notice pour le dépannage.

Comment nettoyer le filtre à air ?

Retirez le support du filtre air (repère 3) et le filtre (repère 2). Nettoyez-le à l'eau savonneuse ou au compresseur, puis séchez-le avant de remonter.

Quelle type de fioul utiliser ?

Utilisez du fioul domestique standard (gazole). Ne pas utiliser d'essence ou de solvants.

Comment remplacer la giclure ?

Dévissez le porte-giclure (repère 22B) et remplacez la giclure (repère 24) par une neuve de même référence (227 5260). Serrez sans forcer.

Que faire si l'appareil ne chauffe pas assez ?

Vérifiez le réglage de la vis (repère 49), le débit de fioul, et la propreté du filtre à air et du filtre à fioul. Un entretien régulier améliore les performances.

Où se trouve le fusible ?

Le fusible (repère 42, 3,15 A) se trouve dans le compartiment électrique (repère 43). Débranchez l'appareil avant de le remplacer.

Comment purger le réservoir ?

Utilisez la purge prévue (repère 52) en dévissant le bouchon. Placez un récipient sous l'appareil pour récupérer le fioul.

Est-il normal que l'appareil dégage une odeur de fioul ?

Lors des premiers démarrages ou après un re-remplissage, une légère odeur est normale. Si elle persiste, vérifiez les joints et la propreté de la chambre de combustion.

Comment stocker l'appareil en été ?

Videz le réservoir, nettoyez les filtres, et rangez-le dans un endroit sec et à l'abri de la poussière. Protégez la cheminée des insectes.

MODE D'EMPLOI EF 20 M S.PLUS

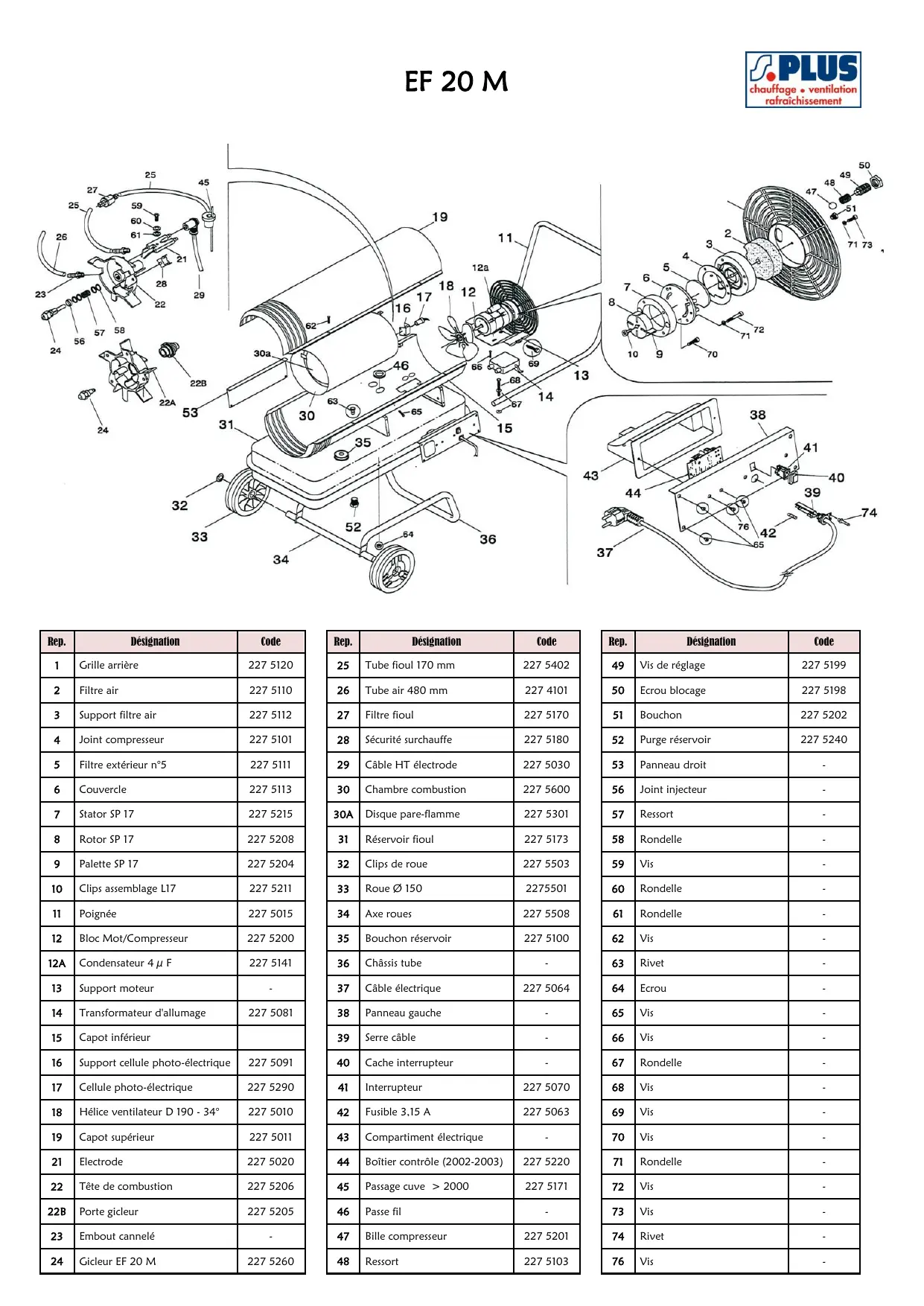

Rep.	Désignation	Code
1	Grille arrête	227 5120
2	Filtre air	227 5110
3	Support filtre air	227 5112
4	Joint compresseur	227 5101
5	Filtre extérieur n°5	227 5111
6	Couvercle	227 5113
7	Stator SP 17	227 5215
8	Rotor SP 17	227 5208
9	Palette SP 17	227 5204
10	Clips assemblage L17	227 5211
11	Poiignée	227 5015
12	Bloc Mot/Compresseur	227 5200
12A	Condensateur 4 μ F	227 5141
13	Support moteur	-
14	Transformateur d'allumage	227 5081
15	Capot inférieur
16	Support cellulule photo-électrique	227 5091
17	Cellule photo-électrique	227 5290
18	Hélice ventilateur D 190 - 34°	227 5010
19	Capot supérieur	227 5011
21	Electrode	227 5020
22	Tête de combustion	227 5206
22B	Porte giclure	227 5205
23	Embout cannelé	-
24	Giclure EF 20 M	227 5260

Rep.	Désignation	Code
25	Tube fioul 170 mm	227 5402
26	Tube air 480 mm	227 4101
27	Filtre fioul	227 5170
28	Sécurité surchauffe	227 5180
29	Câble HT électrode	227 5030
30	Chambre combustion	227 5600
30A	Disque pare-flamme	227 5301
31	Réserveur fioul	227 5173
32	Clips de roue	227 5503
33	Roue Ø 150	2275501
34	Axe roues	227 5508
35	Bouchon réservoir	227 5100
36	Chàssis tube	-
37	Câble électrique	227 5064
38	Panneau gauche	-
39	Serre câble	-
40	Cache interrupteur	-
41	Interrupteur	227 5070
42	Fusible 3,15 A	227 5063
43	Compartment électrique	-
44	Boîtier contrôle (2002-2003)	227 5220
45	Passage cuve > 2000	227 5171
46	Passe fil	-
47	Bille compresseur	227 5201
48	Ressort	227 5103

Rep.	Désignation	Code
49	Vis de réglage	227 5199
50	Ecrou blocage	227 5198
51	Bouchon	227 5202
52	Purge réservoir	227 5240
53	Panneau droit	-
56	Joint injecteur	-
57	Ressort	-
58	Rondelle	-
59	Vis	-
60	Rondelle	-
61	Rondelle	-
62	Vis	-
63	Rivet	-
64	Ecrou	-
65	Vis	-
66	Vis	-
67	Rondelle	-
68	Vis	-
69	Vis	-
70	Vis	-
71	Rondelle	-
72	Vis	-
73	Vis	-
74	Rivet	-
76	Vis	-
