ELP 22-1 - Chauffage électrique portable S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffage électrique portable (aérotherme)
Marque	S.PLUS
Modèle	ELP 22-1
Alimentation électrique	Triphasé 400 V avec terre, prise 5 pôles 32 A
Puissance de chauffe	11 kW (1/2) / 22 kW (max)
Courant nominal	32 A
Dimensions (L x P x H)	625 x 420 x 665 mm
Poids	24 kg
Débit d'air	2400 m³/h
Écart de température (ΔT)	27 °C
Fonctions de chauffe	Puissance 1/2, puissance max, ventilation seule (sans chauffe)
Thermostat réglable	Oui, commande rotative pour régulation de température
Protection contre surchauffe	Thermostat de surchauffe avec bouton Reset manuel
Post-ventilation	Oui, le ventilateur continue après arrêt du chauffage pour refroidir
Installation	Verticale stable, distance de sécurité ≥ 1 m des obstacles inflammables
Entretien	Nettoyage avec chiffon doux, dépoussiérage des résistances et pales
Raccordement à la terre	Obligatoire
Reparabilité	Pièces détachées disponibles : câble d'alimentation, résistances, ventilateur – remplacement par personnel qualifié
Pays de fabrication	Non spécifié

FOIRE AUX QUESTIONS - ELP 22-1 S.PLUS

Quelle est la tension d'alimentation requise pour le chauffage S.PLUS ELP 22-1 ?

L'appareil fonctionne en triphasé 400 V avec prise de terre. Vérifiez que votre installation correspond.

Comment mettre en marche le chauffage ELP 22-1 ?

Placez les commandes (sélecteur et thermostat) sur 0, branchez l'appareil, puis choisissez la position de chauffe (1/2 ou max) avec le sélecteur et réglez le thermostat.

Comment arrêter correctement l'appareil pour éviter une surchauffe ?

Mettez le thermostat sur mini : les résistances s'éteignent mais le ventilateur continue (post-ventilation). Attendez l'arrêt du ventilateur, puis placez le commutateur sur 0. Ne jamais débrancher la prise en fonctionnement.

Que faire si l'appareil s'arrête en cours d'utilisation ?

Cela peut être dû à une surchauffe. Débranchez l'appareil, attendez qu'il refroidisse, puis appuyez sur le bouton Reset (près du thermostat) avec un objet pointu jusqu'à entendre un clic.

Puis-je utiliser ce chauffage dans une salle de bain ou une pièce humide ?

Non, l'appareil ne doit pas être utilisé dans des espaces humides (salle de bain, douche, piscine) en raison des risques électriques.

Quelles sont les distances de sécurité à respecter ?

Maintenez une distance d'au moins 1 mètre entre l'appareil et les matériaux inflammables, murs, plafonds ou autres objets.

Comment nettoyer le chauffage ELP 22-1 ?

Débranchez l'appareil avant tout entretien. Nettoyez l'extérieur avec un chiffon doux légèrement humide. Utilisez de l'air comprimé ou un pinceau pour dépoussiérer les pales du ventilateur et les résistances. Ne pas utiliser de nettoyeur haute pression.

Puis-je remplacer le câble d'alimentation moi-même ?

Non, le remplacement du câble d'alimentation doit être effectué par un personnel qualifié avec un câble de même section et longueur.

Quelles sont les positions du sélecteur de puissance ?

Les positions sont : 0 = arrêt, position 1 = chauffe 1/2 puissance (11 kW), position 2 = ventilation permanente (sans chauffe), position 3 = chauffe puissance max (22 kW).

L'appareil est-il bruyant ?

Le débit d'air est de 2400 m³/h, ce qui génère un bruit de ventilation. Aucune valeur sonore n'est fournie dans la notice.

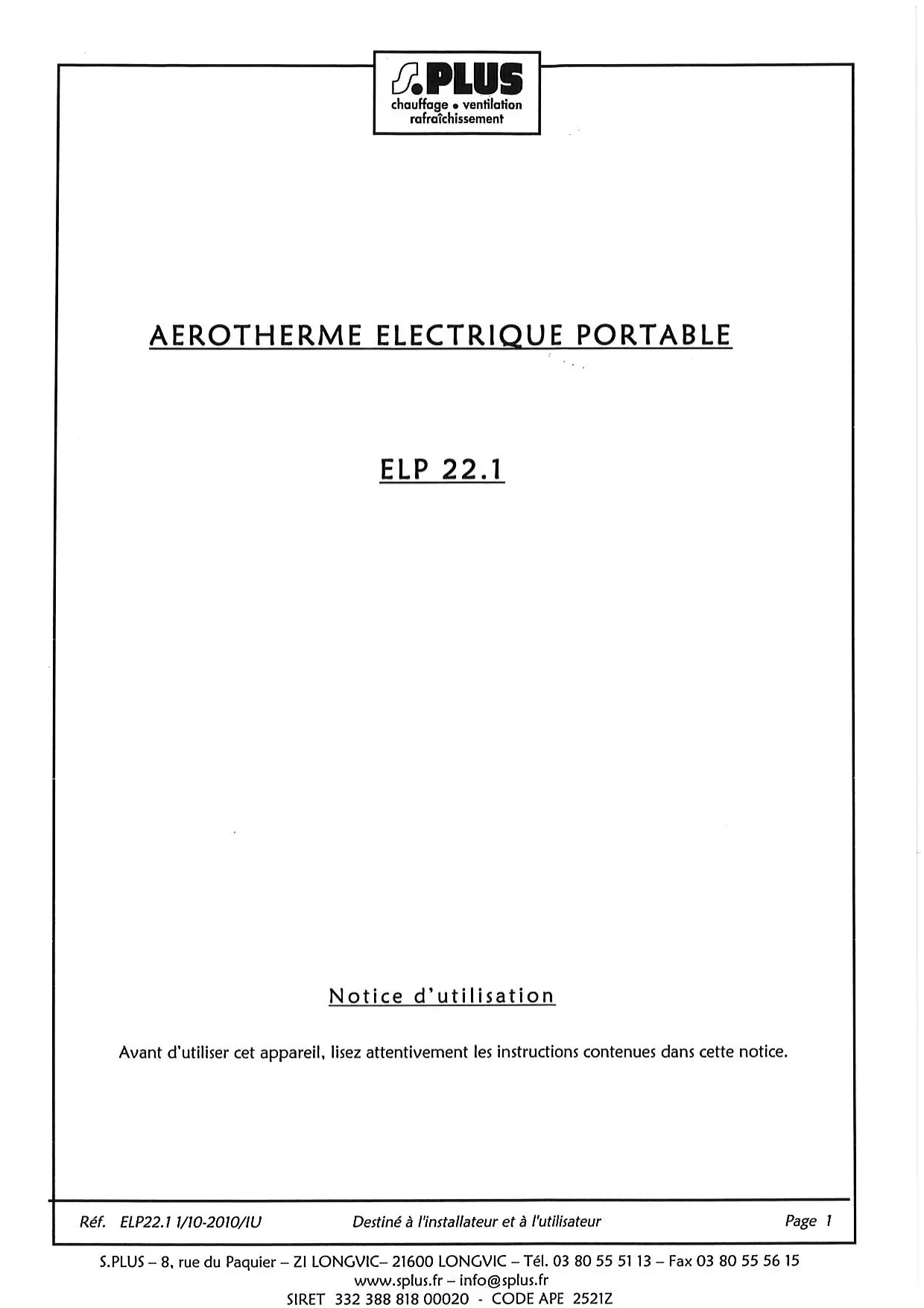

MODE D'EMPLOI ELP 22-1 S.PLUS

Notice d'utilisation

Avant d'utiliser cet appareil, lisez attentivement les instructions contenues dans cette notice.

Destiné à l'installateur et à l'utilisateur

L'acrot herme ELP 22.1 fonctionne en triphase 400V avec prise de terre.

Vérifiez l'état et le fonctionnement de l'appareil lors du déballage, les défauts d'origine sont couverts par la garantie. S. PLus n'assume aucune responsabilité due à un mauvais fonctionnement ou à une panne provoquée par une utilisation inadéquate de l'appareil ou par une installation non conforme à ces instructions.

L'appareil est livré avec prise mobile 5 pôles 32A. Le câble électrique peut être fourni en option ; sinon vous vous adresser à un personnel qualifié.

Instructions d'utilisation

Avant de brancher votre appareil, vérifier que la tension et la puissance de votre installation électrique permettent le fonctionnement de votre appareil. Vérifier que les protections en tête de ligne soient adaptées, conformément aux normes en vigueur (C15100 notamment).

ATTENTION: Le raccordement à la terre est obligatoire.

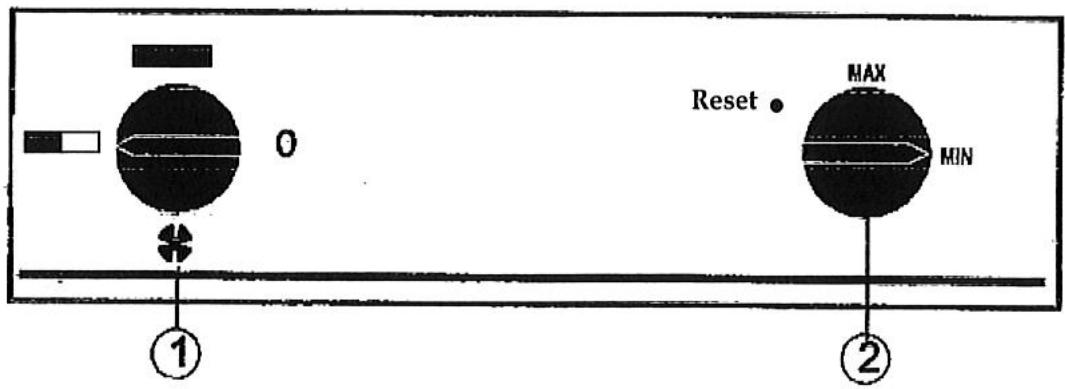

II. Mise en MARCHE / ARRET

• Avant de brancher l'appareil au réseau électrique, placer les commandes-sélecteur et thermostat en position 0.
• Brancher leur appareil.
• Sélectionner selon les besoins la position de fonctionnement à l'aide du sélecteur.
• Placer la commande thermostat sur la position désirée.
• À la demande du thermostat, les résistances chauffent et le ventilateur démarre.

Position 0 = Arrêt

Position = Chauffage puissance 1/2

Position = Ventilation permanente

Position = Chauffage puissance maxi

ARRET: Mettre le thermostat sur mini, les résistances ne chauffent plus, le ventilateur continue de fonctionner (post-ventilation), à l'arrêt du ventilateur mettre le commutateur sur 0.

NE JAMAIS ARRETER UN APPAREIL en débranchant la prise ou en le privant d'alimentation électrique (Surchauffe, étincelles....).

III. Dispositionif de securite CONTRE les surchauffes

Les aérothermes sont munis d'un thermostat de surchauffe qui arrête automatiquement l'appareil en cas de surchauffe. Pour "réarmer" l'appareil, éliminer la cause de surchauffe, attendre que l'appareil soit refroidi, débrancher votre appareil et appuyer sur le bouton « Reset » à côté du thermostat à l'aide d'une pointe jusqu'à entendre un « clic »; En cas de problème, faites appel à un service après-ventes.

Tension	Puisance kW	Ampérage	Dimensions L x P x H	Poids (Kg)	Débit d'air m3/h	ΔT °C
Mono 400 V T	11/22 kW	32	625 x 420 x 665	24	2400	27

V. recommandations sécurité

Pour la sécurité générale de l'utilisateur respecter les prescriptions suivantes :

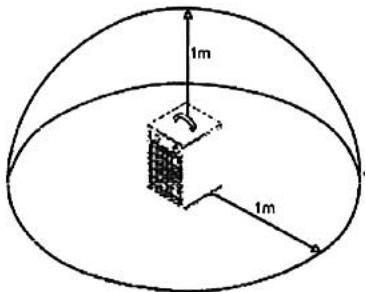

NE PAS utiliser l'appareil dans des espaces explosifs ou en présence de gaz ou vapeurs inflammables. Assurer une distance de l'appareil par rapport à des substances inflammables, murs, plafonds ou autre chose d'au moins 1 mètre.

NE PAS COUVRIR. NE PAS OBSTRUER LE PASSAGE DE L'AIR. NE PAS utilise dans salles de bain, douches, a proximite de piscines et, en general dans les espaces humides. - NE PAS brancher thermostat, temporisateur ou autres dispositifs externes pour le fonctionnement en automatique. Surveiller l'appareil pendant l'utilisation. - Installer exclusivement en position verticale stable. NE PAS utilisel appareil si la grille de protection ou les panneaux externes sont demontés. - NE PAS TOUCHER LES SURFACES EXTERNES DE L'APPAREIL PENDANT LE FONCTIONNEMENT ET POUR AU MOINS 10 MINUTES APRES L'ARRET. DANGER DE BRULURE! NE PAS utiliseer suae peareil si des pices sont endomagues ou casses (resistances, ventilateur, etc.). - Arreter et debrancher la fiche avant de manier, deplacer ou nettoyer l'appareil. - NE PAS exposer le cable d'alimentation à la chaleur. Contrcler frquement I'etat du cable: s'il est endommagé, le faire remplacer par un personnel qualifié.

Attention: Avant toute intervention d'entretien, débrancher l'appareil

VI. entretien

• Nettoyer l'appareil à l'aide d'un chiffon doux, légèrement humide. Ne pas utiliser des produits agressifs ou un nettoyeur haute pression. Nettoyer les pales du ventilateur et la grille d'aspiration si nécessaire (air comprimé, pinceau...). Enlever à l'aide d'air comprimé toutes les poussières accumulées à l'intérieur de l'appareil et sur les résistances.
• Vérifier l'état du câble d'alimentation et de la prise, les remplacer éventuellement par un câble de même section et de même longueur. Cette opération doit être exécutée par un personnel qualifié.
