Type de produit	Chauffage électrique portable (aérotherme)
Marque	S.PLUS
Modèle	AEM 17
Puissance de chauffage	17 kW (pleine puissance) avec paliers 1/3 (5666 W) et 2/3 (11333 W)
Alimentation électrique	Triphasé 400 V avec prise de terre (classe I)
Dimensions (approx.)	366 x 486 x 285 mm (hauteur x largeur x profondeur)
Poids net	18,70 kg
Poids brut	23,50 kg
Débit d'air	1390 m³/h (à 20 Pa)
Niveau sonore	50 dB(A)
ΔT (élévation de température)	33 °C
Type de commande	Commutateur à 5 positions et thermostat de réglage
Modes de fonctionnement	Arrêt, ventilation seule, 1/3 puissance, 2/3 puissance, pleine puissance
Thermostat de sécurité	Thermostat de surchauffe à réarmement manuel (arrêt à 44°C)
Ventilation	Moteur 230 V avec ventilateur, fonctionnement continu en mode été
Installation	Mobile (posé au sol) ou fixation murale avec adaptateur en option
Entretien et nettoyage	Nettoyer avec un chiffon doux légèrement humide ; dépoussiérer les pales et grilles à l'air comprimé ou pinceau
Pièces détachées et réparabilité	Pièces disponibles : thermostat, commutateur, moteur, résistances, câble, contacteur, adaptateur mural ; intervention par personnel qualifié
Garantie	1 an contre les défauts de fabrication (hors installation non conforme, usage impropre, réparation non qualifiée)
Normes	EN 60335-1, EN 60335-2-30

FOIRE AUX QUESTIONS - AEM 17 S.PLUS

Comment mettre en marche l'appareil AEM 17 ?

Avant de brancher, placez le commutateur et le thermostat sur 0. Branchez, puis sélectionnez la position désirée sur le commutateur (ventilation, 1/3, 2/3 ou pleine puissance) et réglez le thermostat à la température souhaitée. Le ventilateur et les résistances se mettent en marche automatiquement.

Que faire en cas d'arrêt par surchauffe ?

Laissez refroidir l'appareil (environ 5 minutes), vérifiez qu'aucun obstacle n'obstrue les grilles, puis appuyez sur le bouton de réarmement manuel du thermostat de surchauffe à l'aide d'une pointe. Si le problème persiste, contactez le service après-vente.

Puis-je fixer l'appareil au mur ?

Oui, l'appareil peut être fixé au mur avec l'adaptateur mural optionnel (réf. 129130000 pour AEM 17). Respectez les distances de sécurité : hauteur de fixation conseillée 3 m, portée 7,2 m.

Quelles sont les puissances disponibles ?

L'appareil offre quatre positions de chauffage : ventilation seule (sans chauffe), 1/3 puissance (5666 W), 2/3 puissance (11333 W) et pleine puissance (17000 W).

Quel type d'alimentation électrique est nécessaire ?

L'appareil fonctionne en triphasé 400 V avec prise de terre. Vérifiez que votre installation est conforme, avec des protections adaptées selon la norme C15100.

L'appareil peut-il être utilisé dans une salle de bain ?

Non, en utilisation mobile, ne placez pas l'appareil à proximité d'une baignoire, d'une douche ou d'une piscine. En utilisation murale, les commandes ne doivent pas être accessibles depuis une baignoire.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux légèrement humide sans produits agressifs. Nettoyez les pales du ventilateur et la grille d'aspiration avec de l'air comprimé ou un pinceau si nécessaire.

Comment réarmer la sécurité après une coupure de courant ?

Si l'appareil est débranché en fonctionnement ou en cas de panne, la sécurité de surchauffe se déclenche. Laissez refroidir, puis appuyez sur le bouton de réarmement manuel comme décrit ci-dessus.

Quelle est la fonction du thermostat ?

Le thermostat triphasé de réglage et de sécurité (rep. 1) permet de choisir la température ambiante désirée. Il coupe l'alimentation des résistances lorsque la consigne est atteinte, le ventilateur s'arrête après refroidissement.

Quelle est la garantie de l'appareil ?

L'appareil est garanti 1 an à compter de la date d'achat contre les défauts de fabrication. La garantie ne couvre pas les dommages dus à une installation non conforme, une utilisation impropre ou une réparation par du personnel non qualifié.

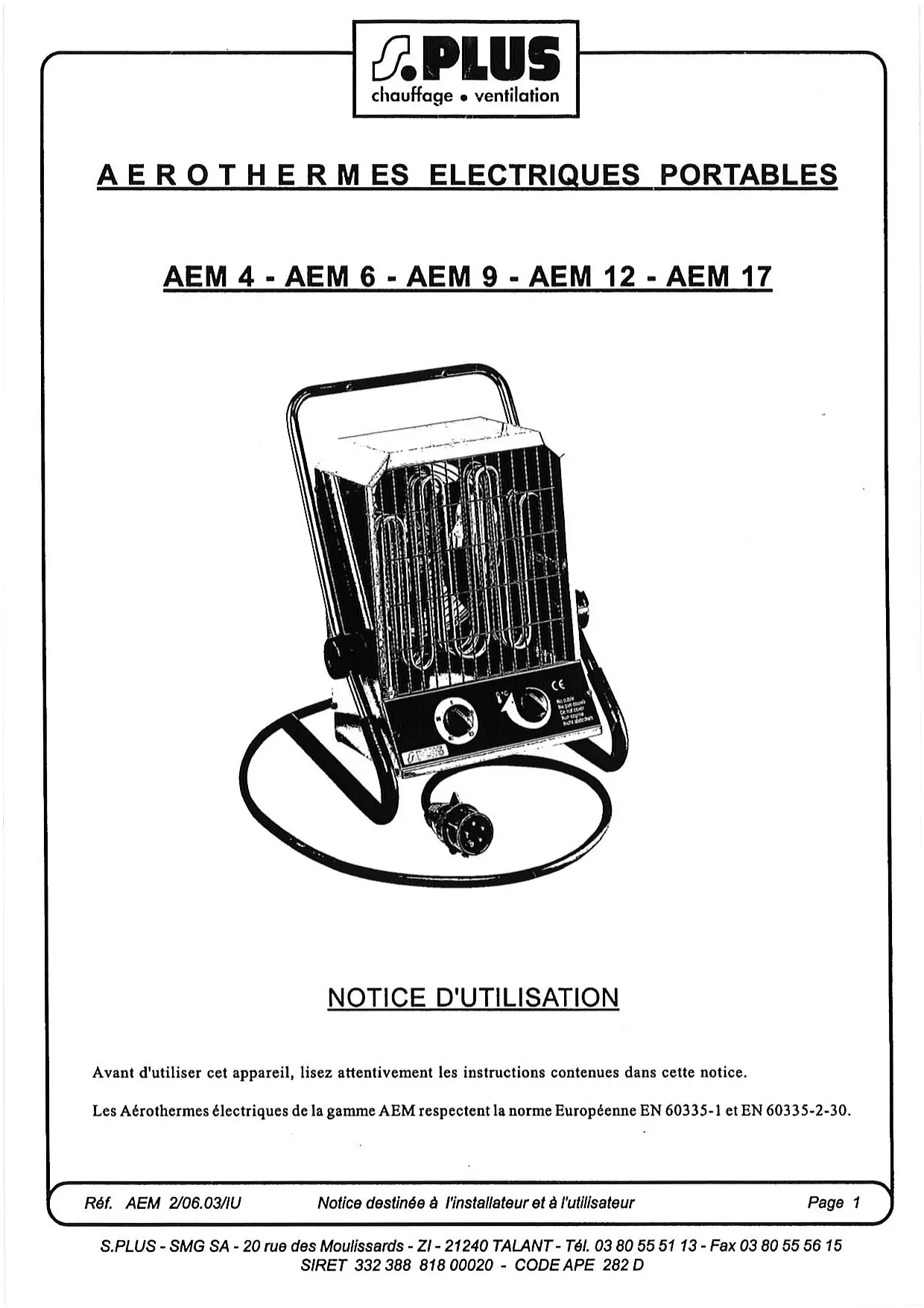

MODE D'EMPLOI AEM 17 S.PLUS

Avant d'utiliser cet appareil, lisez attentivement les instructions contenues dans cette notice.

Les Aérothermes électriques de la gamme AEM respectent la norme Européenne EN 60335-1 et EN 60335-2-30.

Ref. AEM 2/06.03/U

Notice destinée à l'installateur et à l'utilisateur

Les aérothermes AEM sont des appareils électriques de la classe 1. Ils fonctionnent en triphasé 400V avec prise de terre pour les modèles AEM 6 / AEM 9 / AEM 12 / AEM 17 et monophasé avec prise de terre pour le modèle AEM 4.

Ils peuvent être utilisés en appareils mobiles (posés au sol) ou fixés sur un mur par l'intermédiaire du support rep. 7 fourni en option. Leur support permet de les orienter selon les besoins (voir page 3).

Vérifiez l'état et le fonctionnement de l'appareil lors du déballage, seuls les défauts d'origine sont couverts par la garantie. S. PLUs n'assume aucune responsabilité due à un mauvais fonctionnement ou à une panne provoqués par une utilisation inadéquate de l'appareil ou par une installation non conforme à ces instructions.

VUE ECLATEE Figure 1

N°	DESCRIPTION	CODE	MODELE AEM
1	Thermostat triphasé de réglage et de sécurité	12201300	4-6-9-12-17
2	Bouton de réglage	129026000	4-6-9-12-17
3	Commutateur à 4 positions	12942200	4
	Commutateur à 5 positions	129024000	6-9-12-17
4	Thermostat klixon 44°C. Normalement ouvert	517533044	4-6-9-12-17
5	Cable + prise de connection	129424000	4
	Cable + prise de connection	129064000	6-9
	Cable + prise de connection	129064001	12-17
6	Moteur 230 V	129453000	4
	Moteur 230 V		6-9
	Moteur 230 V		12-17
7	Adapteur mural (option)	129098000	4-6-9
	Adapteur mural (option)	129130000	12-17
8	Contacteur 25A (non représenté)	129025000	12
	Contacteur 32A (non représenté)	129027000	17

Instructions d'utilisation

Avant de brancher votre appareil, vérifier que la tension et la puissance de votre installation électrique permettent le fonctionnement de votre appareil. Vérifier que les protections en tête de ligne soient adaptées, conformément aux normes en vigueur (C15100 notamment).

II-mise en MARCHE

• Avant de brancher l'appareil au réseau électrique, placer les commandes - commutateur, rep 1 et thermostat rep 2 - en position 0 (figure 2).
• Brancher votre appareil.
• Sélectionner selon les besoins la position de fonctionnement à l'aide du commutateur rep 1.
• Placer la commande thermostat rep 2 sur la position désirée.
• NB: si la température ambianté atteint 44°C, seul le ventilateur fonctionne.
• À la demande du thermostat, les résistances chauffent et le ventilateur démarre.

arrêt

1/3 puissance de chauffage. Ventilateur et thermostat en fonctionnement (AEM6 - AEM9 - AEM12 - AEM17)

ventilation

2/3 puissance de chauffage. Ventilateur et thermostat en fonctionnement (Tous les modèles)

La pleine puissance de chauffage. Ventilateur et thermostat en fonctionnement (Tous les modèles)

Lorsque la température est atteinte, le thermostat coupe l'alimentation des résistances, le ventilateur s'arrête lorsque l'appareil a refroidi. L'appareil se remettra en marche à la demande du thermostat.

III - ARRET: Placer le commutateur rep 1 sur la position 0, les résistances ne chauffent plus, le ventilateur s'arrête lorsque l'appareil aura refroidi. NE JAMAIS DEBRANCHER UN APPAREIL EN FONCTIONNEMENT.

VENTILATION ETE: Le commutateur rep 1 place sur la position

permet un fonctionnement continu du ventilateur sans chauffage.

Figure 2

Figure n° 3. Positions fixes d'orientation verticale

IV- DISPOSITIFDESECURITECONTRLESSURCHAUFFES

Les aérothermes sont munis d'un thermostat de surchauffe à réarmement manuel qui arrête automatiquement l'appareil en cas de surchauffe.

En cas d'arrêt dû à une surchauffe, le moteur de ventilation continue de fonctionner pendant une minute environ afin d'éliminer les calories. Après un arrêt par surchauffe, procéder comme suit pour remettre l'appareil en marche :

-Laisser refroidir l'appareil. - Vérifier qu'il n'y ait pas d'accumulation sur les grilles et, si nécessaire, les nettoyer après avoir débranché l'appareil ou éliminer les causes de surchauffe (obstacle à l'avant ou à l'arrête par exemple). - Appuyer sur le bouton de réarmement manuel (voir figure 2) à l'aide d'une pointe, l'appareil redémarre. - Si le problème persiste, contacter votre Service Après-Vente.

Si l'acrot herme en fonctionnement est débranché ou s'il se produit une panne d'alimentation électrique, la sécurité de surchauffe se déclenche ; réarmer comme indiqué ci-dessus.

Tableau n^ 1 - Caractéristiques et données techniques de la gamme

Modèle	Débit d'air m3/h (P = 20 Pa)	Puisance kW	Tension V	ΔT °C	Niveau sonore dB (A)	Commande					Dimensions en mm							Poids en kg
						0	*				A	B	C	D	E	F	G	Net	Brut
						Arrêt	Ventilation	1/3 Puisance chauffage	2/3 Puisance chauffage	Pleine puissance chauffage
AEM 4	210	3,6	≈ 230	27	50	Séron manoeuvre	Séron manoeuvre	-	2400 W	3600 W	220	338	172	349	274	445	1700	8,30	9,70
AEM 6	465	6	3-400	27	50			2000 W	4000 W	6000 W	268	388	192	360	324	470	1700	10,50	13,20
AEM 9	975	9	3-400	27	45			3000 W	6000 W	9000 W	320	440	192	406	374	545	1700	11,95	15,05
AEM 12	1390	12	3-400	27	50			4000 W	8000 W	12000 W	366	486	285	470	420	625	2100	17,75	22,55
AEM 17	1390	17	3-400	33	50			5666 W	11333 W	17000 W	366	486	285	470	420	625	2100	18,70	23,50

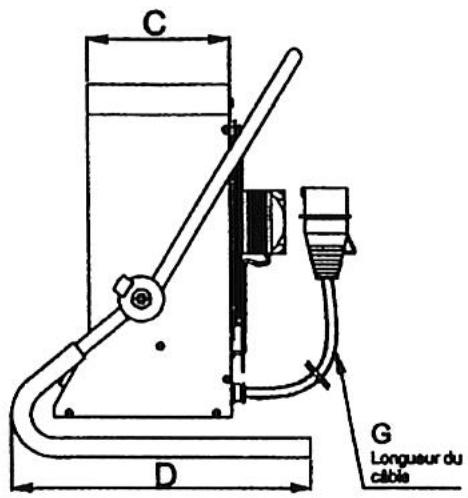

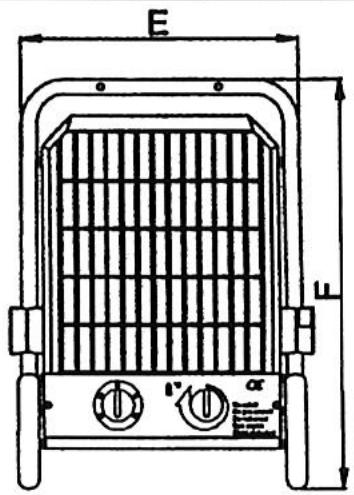

Figure n°4 - Vues et dimensions

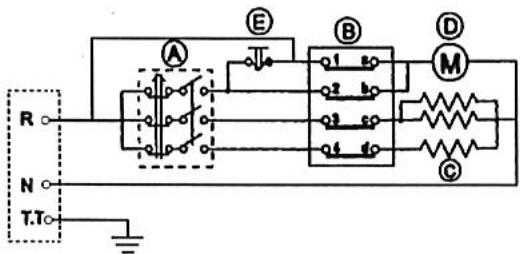

A - Thermostat triphasé de réglage et de sécurité B - Commmutateur à 4 positions C - Résistances D - Ventilateur E - Thermostat klixon 44°C

Schéma 6 - AEM 9

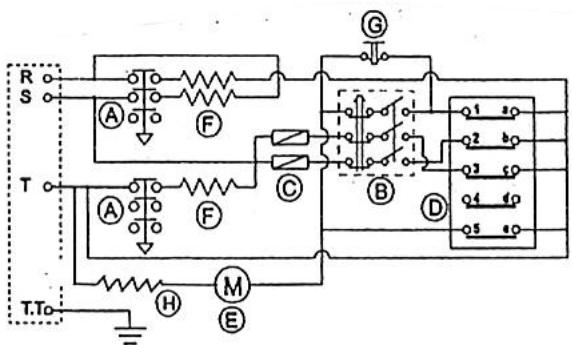

A - Thermostat triphasé de réglage et de sécurité B - Commutateur à 5 positions C - Batterie de résistances D - Ventilateur E - Thermostat klixon 44°C F - Résistance de charge

A - Contacteur B - Thermostat triphasé de réglage et de sécurité C - Bobines des contacteurs D - Commutateur à 5 positions E - Ventilateur F - Batterie de résistances G - Thermostat klixon 44°C H - Résistance de charge

Vi-recommandations sécurité

• Avant toute connexion, vérifier que la tension du réseau correspond bien à celle indiquée sur la plaque signalétique.
• L'appareil doit être installé/utilisé conformément aux normes en vigueur.
• Le réseau électrique devra être muni d'une prise de terre.
• Placer l'appareil à l'abri des projections d'eau dans une zone bien dégagée et laisser libre l'avant et l'arrière de l'appareil pour permettre une bonne circulation de l'air, et éviter une mise en sécurité par surchauffe.
• L'appareil doit être placé de telle façon que la prise électrique soit accessible.
• Débrancher l'appareil avant toute intervention de dépannage.
• Le câble électrique ne devra pas être situé dans la veine de soufflage de l'appareil ou au contact d'un mur.
• Ne pas placer l'appareil directement sous une prise de courant.
• En utilisation "mobile", ne pas utiliser l'appareil à proximité d'une baignoire, d'une douche ou d'une piscine.
• En utilisation "murale", les boutons de commande ou l'interrupteur de ligne ne devra pas être accessible depuis une baignoire.
• Ne jamais débrancher ou priver de courant un appareil en fonctionnement. Attendre le refroidissement de l'appareil soit environ 5 minutes avant de le débrancher.
• Ne pas toucher les commandes de l'appareil avec les mains mouillées.
• Ne pas couvrir l'appareil.
• Ne pas placer l'appareil à proximité de matériaux combustibles ou dangereux.
• Ne pas placer l'appareil sous une étagère.

Attention: avant toute intervention d'entretien, debrancher l'appareil

• Nettoyer l'appareil à l'aide d'un chiffon doux, légèrement humide. Ne pas utiliser des produits agressifs ou un nettoyant haute pression.
• Nettoyer les pales du ventilateur et la grille d'aspiration si nécessaire (air comprimé, pinceau...).
• Vérifier l'état du câble d'alimentation et de la prise, les remplacer éventuellement par un câble de même section et de même longueur. Cette opération doit être exécutée par un personnel qualifié.

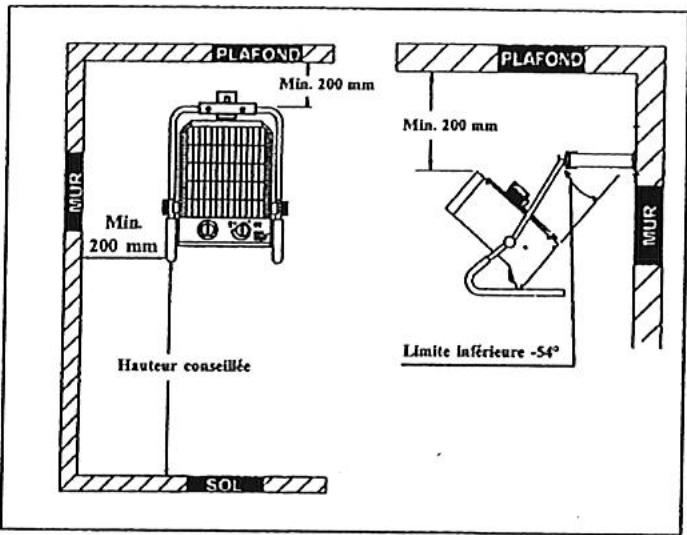

VIII- utilisation en position fixe(murale)

Utiliser l'adaptateur rep. 7 (voir page 2) et respecter les distances de sécurité telles qu'indiquées ci-dessous.

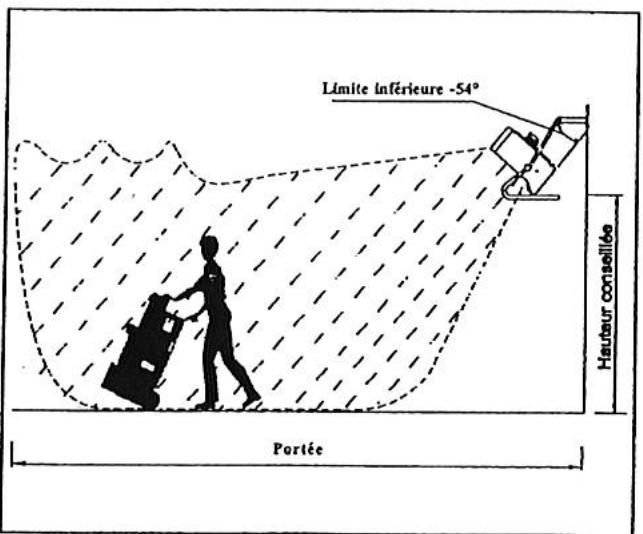

Hauteur de fixation

	Hauteur conseillée	Portée (*)
AEM 4	2m	2,5 m
AEM 6	2m	4,2 m
AEM 9	2,5m	4,2 m
AEM 12	3m	7,2 m
AEM 17	3m	7,2 m

A titre indicatif et variable selon l'environnement (courants d'air, ouverture de portes, obstacles, etc...)

Ix-garantie

Cet appareil est garanti un an à compter de la date d'achat contre tous défauts de fabrication. Dans ce cadre, nous assurons l'échange ou la fourniture des pièces reconnues défectueuses après expertise par notre service après-vente. En aucun cas, la garantie ne peut couvrir les frais annexes, qu'il s'agisse de main d'œuvre, déplacement ou indemnité de quelque nature qu'elle soit. La garantie ne couvre pas les dommages dus à une installation non conforme à la présente notice, une utilisation impropre ou une tentative de réparation par du personnel non qualifié.

En cas de problème, merci de vous adresser à votre installateur ou, à défaut, à votre revendeur.
