Type de produit	Chauffage électrique portable (aérotherme)
Marque	S.PLUS
Modèle	AEM 12
Puissance de chauffage	12 kW (4000/8000/12000 W par paliers)
Alimentation électrique	Triphasé 400 V avec prise de terre
Débit d'air	1390 m³/h (sous 20 Pa)
Niveau sonore	50 dB(A)
Dimensions (L x H x P)	486 x 366 x 285 mm (hors tout)
Poids net	17,75 kg
Poids brut (emballage)	22,55 kg
Fonctions de chauffe	Arrêt, ventilation seule, 1/3 puissance, 2/3 puissance, pleine puissance
Thermostat	Triphasé de réglage et de sécurité
Protection thermique	Thermostat de surchauffe à réarmement manuel
Classe électrique	Classe I (nécessite mise à la terre)
Type d'installation	Mobile (posé au sol) ou mural avec adaptateur optionnel
Orientation	Positions verticales fixes (avec support mural option)
Éléments chauffants	Résistances électriques (batterie)
Ventilateur	Moteur 230 V
Entretien	Nettoyer avec un chiffon doux ; dépoussiérer les pales et la grille d'aspiration
Garantie	1 an contre défauts de fabrication
Normes	EN 60335-1 et EN 60335-2-30

FOIRE AUX QUESTIONS - AEM 12 S.PLUS

Puis-je utiliser l'AEM 12 dans une salle de bain ?

Non, l'appareil ne doit pas être placé à proximité d'une baignoire, d'une douche ou d'une piscine. Il n'est pas conçu pour les pièces humides.

Comment brancher l'appareil ?

Vérifiez que votre installation électrique est en triphasé 400 V avec une prise de terre. Avant le branchement, placez le commutateur et le thermostat sur la position 0.

Que signifie chaque position du commutateur ?

Les positions sont : 0 = arrêt ; ventilation (seul le ventilateur tourne) ; 1/3 puissance ; 2/3 puissance ; pleine puissance. Le thermostat régule la température.

Comment régler la température ?

Utilisez le thermostat (rep. 1) pour définir la température souhaitée. Lorsque la température ambiante atteint la consigne, les résistances s'éteignent puis le ventilateur s'arrête après refroidissement.

Que faire si l'appareil s'arrête brusquement ?

Cela peut être dû à une surchauffe. Laissez refroidir l'appareil, vérifiez que les grilles ne sont pas obstruées, puis appuyez sur le bouton de réarmement manuel (figure 2) avec une pointe.

Puis-je utiliser l'appareil en continu ?

Oui, le fonctionnement est automatique grâce au thermostat. L'appareil se remet en marche lorsque la température redescend.

Comment nettoyer l'AEM 12 ?

Débranchez l'appareil. Nettoyez l'extérieur avec un chiffon doux légèrement humide. Pour les pales du ventilateur et la grille, utilisez de l'air comprimé ou un pinceau.

Puis-je fixer l'appareil au mur ?

Oui, avec l'adaptateur mural optionnel (réf. 129130000). Respectez les hauteurs de fixation recommandées (3 m pour l'AEM 12) et les distances de sécurité.

Quel est le niveau sonore de l'appareil ?

Le niveau sonore est de 50 dB(A), ce qui correspond à un fonctionnement normal pour un aérotherme de cette puissance.

Que faire en cas de panne ?

Contactez votre installateur ou revendeur. La garantie d'un an couvre les défauts de fabrication, mais pas les dommages dus à une installation non conforme ou à une utilisation impropre.

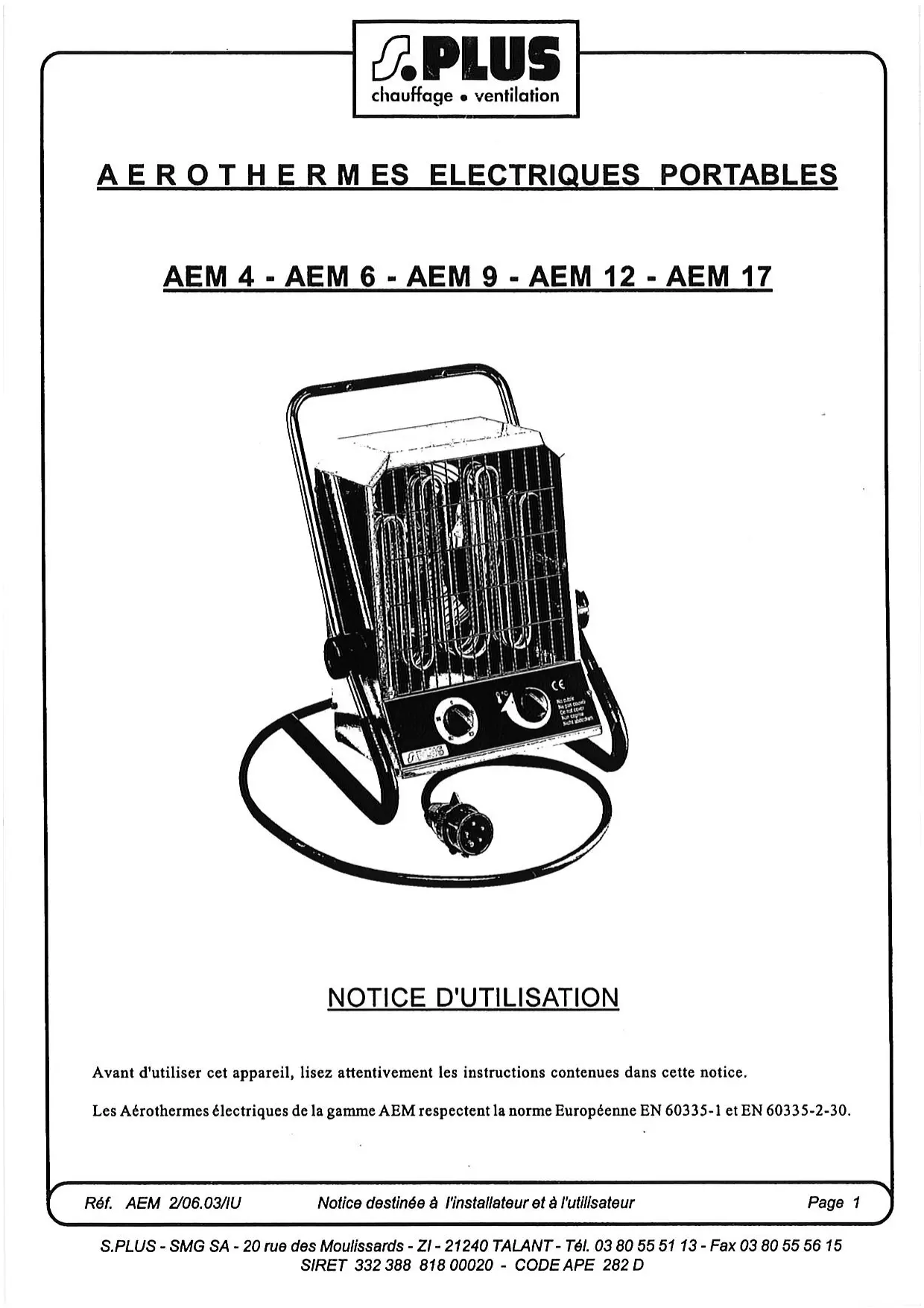

MODE D'EMPLOI AEM 12 S.PLUS

Avant d'utiliser cet appareil, lisez attentivement les instructions contenues dans cette notice.

Les Aérothermes électriques de la gamme AEM respectent la norme Européenne EN 60335-1 et EN 60335-2-30.

Ref. AEM 2/06.03/U

Notice destinée à l'installateur et à l'utilisateur

Les aérothermes AEM sont des appareils électriques de la classe 1. Ils fonctionnent en triphasé 400V avec prise de terre pour les modèles AEM 6 / AEM 9 / AEM 12 / AEM 17 et monophasé avec prise de terre pour le modèle AEM 4.

Ils peuvent être utilisés en appareils mobiles (posés au sol) ou fixés sur un mur par l'intermédiaire du support rep. 7 fourni en option. Leur support permet de les orienter selon les besoins (voir page 3).

Vérifiez l'état et le fonctionnement de l'appareil lors du déballage, les défauts d'origine sont couverts par la garantie. S. PLUs n'assume aucune responsabilité due à un mauvais fonctionnement ou à une panne provoqués par une utilisation inadéquate de l'appareil ou par une installation non conforme à ces instructions.

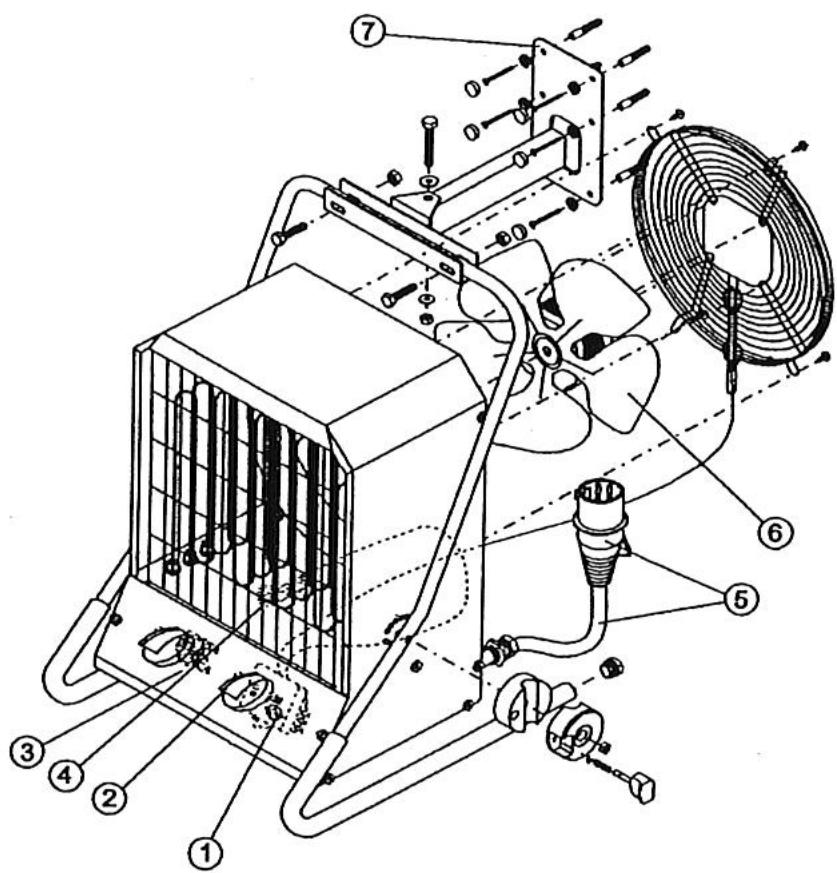

VUE ECLATERE Figure 1

N°	DESCRIPTION	CODE	MODELE AEM
1	Thermostat triphasé de réglage et de sécurité	12201300	4-6-9-12-17
2	Bouton de réglage	129026000	4-6-9-12-17
3	Commutateur à 4 positions	12942200	4
	Commutateur à 5 positions	129024000	6-9-12-17
4	Thermostat klixon 44°C. Normalement ouvert	517533044	4-6-9-12-17
5	Cable + prise de connection	129424000	4
	Cable + prise de connection	129064000	6-9
	Cable + prise de connection	129064001	12-17
6	Moteur 230 V	129453000	4
	Moteur 230 V		6-9
	Moteur 230 V		12-17
7	Adapteur mural (option)	129098000	4-6-9
	Adapteur mural (option)	129130000	12-17
8	Contacteur 25A (non représenté)	129025000	12
	Contacteur 32A (non représenté)	129027000	17

Instructions d'utilisation

Avant de brancher votre appareil, vérifier que la tension et la puissance de votre installation électrique permettent le fonctionnement de votre appareil. Vérifier que les protections en tête de ligne soient adaptées, conformément aux normes en vigueur (C15100 notamment).

II-mise en MARCHE

• Avant de brancher l'appareil au réseau électrique, placer les commandes - commutateur, rep 1 et thermostat rep 2 - en position 0 (figure 2).
• Brancher votre appareil.
• Sélectionner selon les besoins la position de fonctionnement à l'aide du commutateur rep 1.
• Placer la commande thermostat rep 2 sur la position désirée.
• NB: si la température ambianté atteint 44°C, seul le ventilateur fonctionne.
• À la demande du thermostat, les résistances chauffent et le ventilateur démarrera.

arrêt

1/3 puissance de chauffage. Ventilateur et thermostat en fonctionnement (AEM6 - AEM9 - AEM12 - AEM17)

ventilation

2/3 puissance de chauffage. Ventilateur et thermostat en fonctionnement (Tous les modèles)

pleine puissance de chauffage. Ventilateur et thermostat en fonctionnement (Tous les modèles)

Lorsque la température est atteinte, le thermostat coupe l'alimentation des résistances, le ventilateur s'arrête lorsque l'appareil a refroidi. L'appareil se remettra en marche à la demande du thermostat.

III - ARRET: Placer le commutateur rep 1 sur la position 0, les résistances ne chauffent plus, le ventilateur s'arrête lorsque l'appareil aura refroidi. NE JAMAIS DEBRANCHER UN APPAREIL EN FONCTIONNEMENT.

VENTILATION ETE: Le commutateur rep 1 place sur la position

permet un fonctionnement continu du ventilateur sans chauffage.

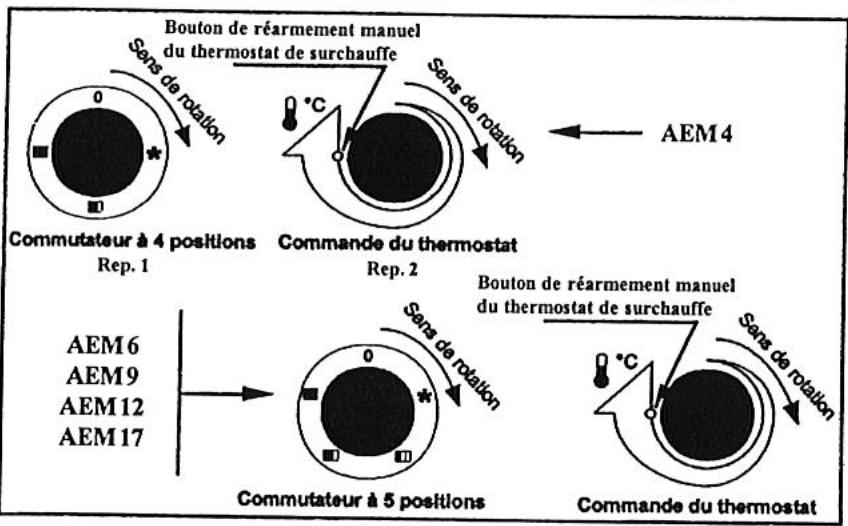

Figure 2

Figure n° 3. Positions fixes d'orientation verticale

IV- DISPOSITIFDESECURITECONTRLESSURCHAUFFES

Les aérothermes sont munis d'un thermostat de surchauffe à réarmement manuel qui arrête automatiquement l'appareil en cas de surchauffe.

En cas d'arrêt dû à une surchauffe, le moteur de ventilation continue de fonctionner pendant une minute environ afin d'éliminer les calories. Après un arrêt par surchauffe, procéder comme suit pour remettre l'appareil en marche :

- Laisser refroidir l'appareil. - Vérifier qu'il n'y ait pas d'accumulation sur les grilles et, si nécessaire, les nettoyer après avoir débranché l'appareil ou éliminer les causes de surchauffe (obstacle à l'avant ou à l'arrête par exemple). - Appuyer sur le bouton de réarmement manuel (voir figure 2) à l'aide d'une pointe, l'appareil redémarre. - Si le problème persiste, contacter vous Service Àprous Vente.

Si l'acrot herme en fonctionnement est débranché ou s'il se produit une panne d'alimentation électrique, la sécurité de surchauffe se déclenche ; réarmer comme indiqué ci-dessus.

Tableau n^ 1 - Caractéristiques et données techniques de la gamme

Modèle	Débit d'air m3/h (P = 20 Pa)	Puisance kW	Tension V	ΔT °C	Niveau sonore dB (A)	Commande					Dimensions en mm							Poids en kg
						0	*				A	B	C	D	E	F	G	Net	Brut
						Arrêt	Ventilation	1/3 Puisance chauffage	2/3 Puisance chauffage	Pleine puissance chauffage
AEM 4	210	3,6	≈ 230	27	50	Séron manoeuvre	Séron manoeuvre	-	2400 W	3600 W	220	338	172	349	274	445	1700	8,30	9,70
AEM 6	465	6	3-400	27	50			2000 W	4000 W	6000 W	268	388	192	360	324	470	1700	10,50	13,20
AEM 9	975	9	3-400	27	45			3000 W	6000 W	9000 W	320	440	192	406	374	545	1700	11,95	15,05
AEM 12	1390	12	3-400	27	50			4000 W	8000 W	12000 W	366	486	285	470	420	625	2100	17,75	22,55
AEM 17	1390	17	3-400	33	50			5666 W	11333 W	17000 W	366	486	285	470	420	625	2100	18,70	23,50

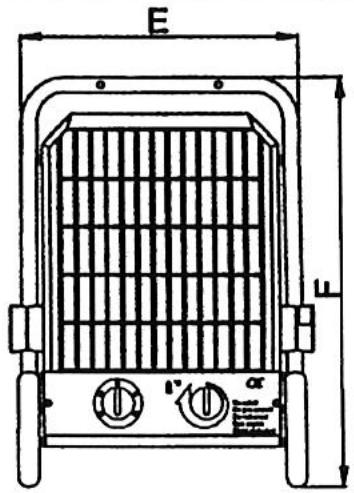

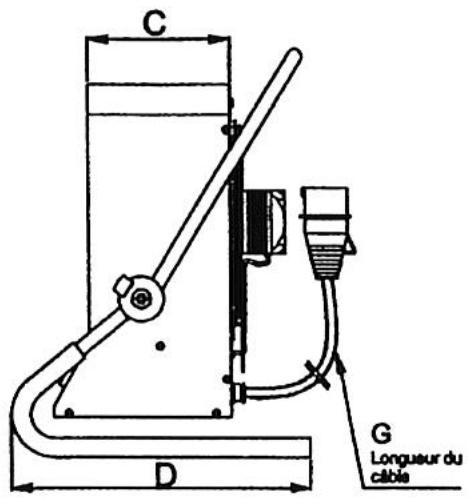

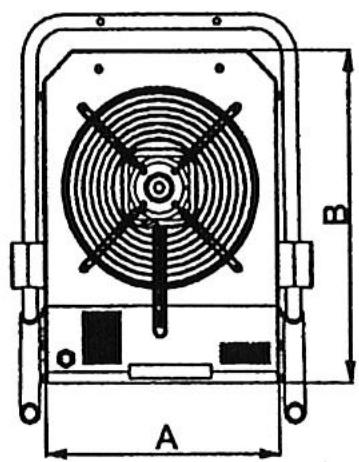

Figure n°4 - Vues et dimensions

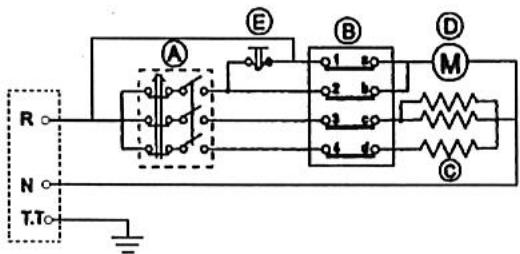

A - Thermostat triphasé de réglage et de sécurité B - Commmutateur à 4 positions C - Résistances D - Ventilateur E - Thermostat klixon 44°C

Schéma 6 - AEM 9

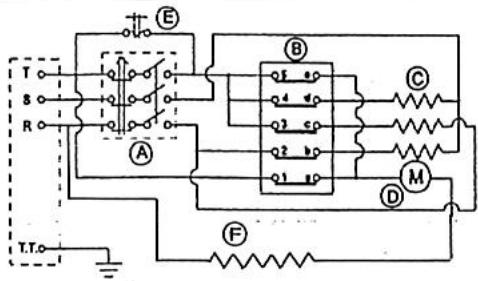

A - Thermostat triphasé de réglage et de sécurité B - Commutateur à 5 positions C - Batterie de résistances D - Ventilateur E - Thermostat klixon 44°C F - Résistance de charge

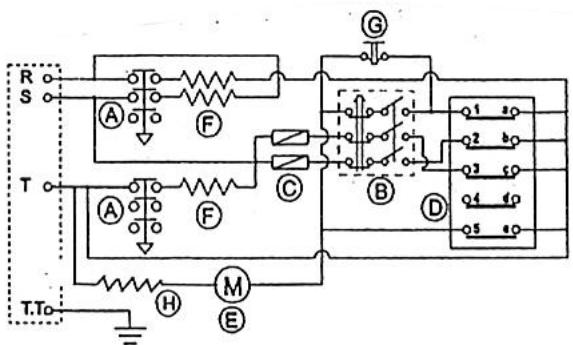

A - Contacteur B - Thermostat triphasé de réglage et de sécurité C - Bobines des contacteurs D - Commutateur à 5 positions E - Ventilateur F - Batterie de résistances G - Thermostat klixon 44°C H - Résistance de charge

Vi-recommandations sécurité

• Avant toute connection, vérifier que la tension du réseau correspond bien à celle indiquée sur la plaque signalétique.
• L'appareil doit être installé/utilisé conformément aux normes en vigueur.
• Le réseau électrique devra être muni d'une prise de terre.
• Placer l'appareil à l'abri des projections d'eau dans une zone bien dégagée et laisser libre l'avant et l'arrière de l'appareil pour permettre une bonne circulation de l'air, et éviter une mise en sécurité par surchauffe.
• L'appareil doit être placé de telle façon que la prise électrique soit accessible.
• Debrancher l'appareil avant toute intervention de dépannage.
• Le câble électrique ne devra pas être situé dans la veine de soufflage de l'appareil ou au contact d'un mur.
• Ne pas placer l'appareil directement sous une prise de courant.
• En utilisant "mobile", ne pas utiliser l'appareil à proximité d'une baignoire, d'une douche ou d'une piscine.
• En être accessible depuis une baignoire.
• Ne jamais débrancher ou priver de courant un appare
• Ne pas toucher les commandes de l'appareil avec les mains mouillées.
• Ne pas couvrir l'appareil.
• Ne pas placer l'appareil à proximité de matériaux combustibles ou dangereux.
• Ne pas placer l'appareil sous une étagère.

Attention: avant toute intervention d'entretien, debrancher l'appareil

• Nettoyer l'appareil à l'aide d'un chiffon doux, légè
• Nettoyer les pales du ventilateur et la grille d'aspiration si nécessaire (air comprimé, pinceau...).
• Vérifier l'état du câble d'alimentation et de la prise, les remplacer éventuellement par un câble de même section et de même longueur. Cette opération doit être exécutée par un personnel qualifié.

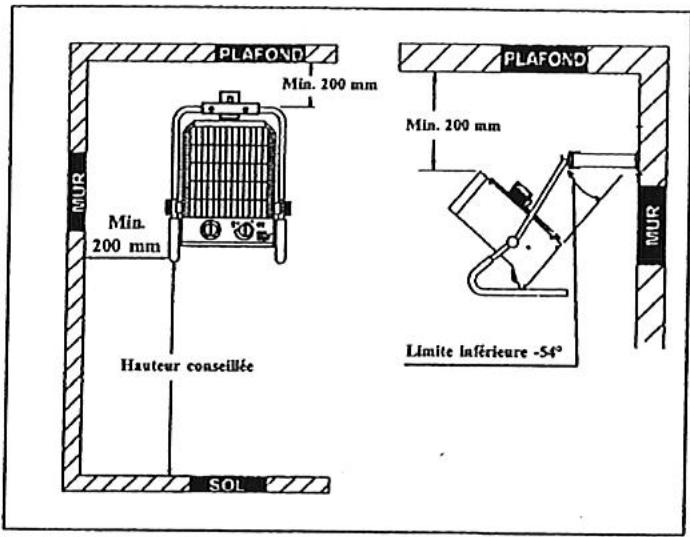

VIII- utilisation en position fixe(murale)

Utiliser l'adaptateur rep. 7 (voir page 2) et respecter les distances de sécurité telles qu'indiquées ci-dessous.

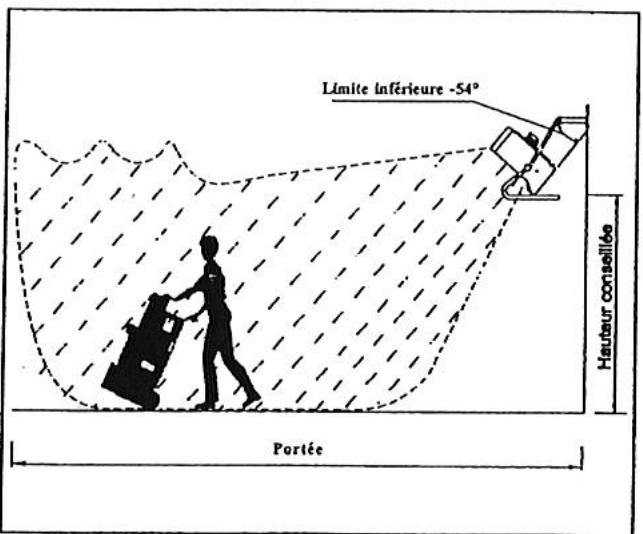

Hauteur de fixation

	Hauteur conseillée	Portée (*)
AEM 4	2m	2,5 m
AEM 6	2m	4,2 m
AEM 9	2,5m	4,2 m
AEM 12	3m	7,2 m
AEM 17	3m	7,2 m

A titre indicatif et variable selon l'environnement (courants d'air, ouverture de portes, obstacles, etc...)

Ix-garantie

Cet appareil est garanti un an à compter de la date d'achat contre tous défauts de fabrication. Dans ce cadre, nous assurons l'échange ou la fourniture des pièces reconnues défectueuses après expertise par notre service après-vente. En aucun cas, la garantie ne peut couvrir les frais annexes, qu'il s'agisse de main d'œuvre, déplacement ou indemnité de quelque nature qu'elle soit. La garantie ne couvre pas les dommages dus à une installation non conforme à la présente notice, une utilisation impropre ou une tentative de réparation par du personnel non qualifié.

En cas de problème, merci de vous adresser à votre installateur ou, à défaut, à votre revendeur.
