| Type de produit | Module de commande pour brûleur fioul |
| Marque | S.PLUS |
| Modèle | EF 84 CA |
| Alimentation | 230 V, 50 Hz |
| Puissance absorbée | 10 W |
| Dimensions | 120 x 80 x 60 mm |
| Poids | 0,5 kg |
| Température de fonctionnement | -20 °C à +60 °C |
| Indice de protection | IP40 |
| Fonctions principales | Gestion de la combustion, commande pompe, sécurité thermostatique |
| Entretien et nettoyage | Nettoyer avec un chiffon sec ; ne pas utiliser de solvants |
| Sécurité | Thermostat de sécurité intégré, fusible de protection |
| Pièces détachées | Pièces disponibles avec codes (ex: pompe 227 5294, cellule 227 5291, etc.) |
| Réparabilité | Remplacement aisé des composants internes |
| Informations générales | Compatible avec brûleurs fioul standard ; consulter la notice pour le détail des connexions |
FOIRE AUX QUESTIONS - EF 84 CA S.PLUS
Comment installer le module EF 84 CA ?
Assurez-vous que l'alimentation est coupée. Raccordez les fils selon le schéma de la notice. Utilisez un tournevis pour fixer les bornes. Vérifiez la polarité du câble d'alimentation.
Quel est le code de la pièce pour la pompe ?
La pompe a pour code 227 5294. Référez-vous à la liste des pièces pour les autres composants.
Que faire si le voyant ne s'allume pas ?
Vérifiez le fusible (27) et l'alimentation. Si le voyant (23) est défectueux, remplacez le module.
Comment réarmer le module après un défaut ?
Appuyez sur le bouton de réarmement (repère 29) après avoir identifié la cause du défaut (ex: surchauffe). Attendez 5 minutes avant de redémarrer.
Quels sont les fusibles recommandés ?
Utilisez un fusible de 2 A, type rapide. Le code n'est pas spécifié, mais un fusible standard convient.
Comment remplacer la cellule photoélectrique ?
Déconnectez l'alimentation. Retirez la cellule (repère 16) de son support et débranchez le câble. Montez la nouvelle cellule en respectant le sens.
Le module est-il compatible avec tous les brûleurs ?
Il est conçu pour les brûleurs fioul standard. Vérifiez la tension d'alimentation et la puissance de la pompe.
Comment nettoyer le module ?
Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou d'eau. Pour les connecteurs, un soufflage à air sec est recommandé.
Où trouver la notice complète ?
La notice complète est disponible en format PDF sur le site notice-facile.com. Vous pouvez la télécharger gratuitement.
Quels outils sont nécessaires pour l'installation ?
Tournevis plat et cruciforme, pince à dénuder, multimètre pour vérifier les connexions.
Questions des utilisateurs sur EF 84 CA S.PLUS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Composant électronique au format PDF gratuitement ! Retrouvez votre notice EF 84 CA - S.PLUS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EF 84 CA de la marque S.PLUS.

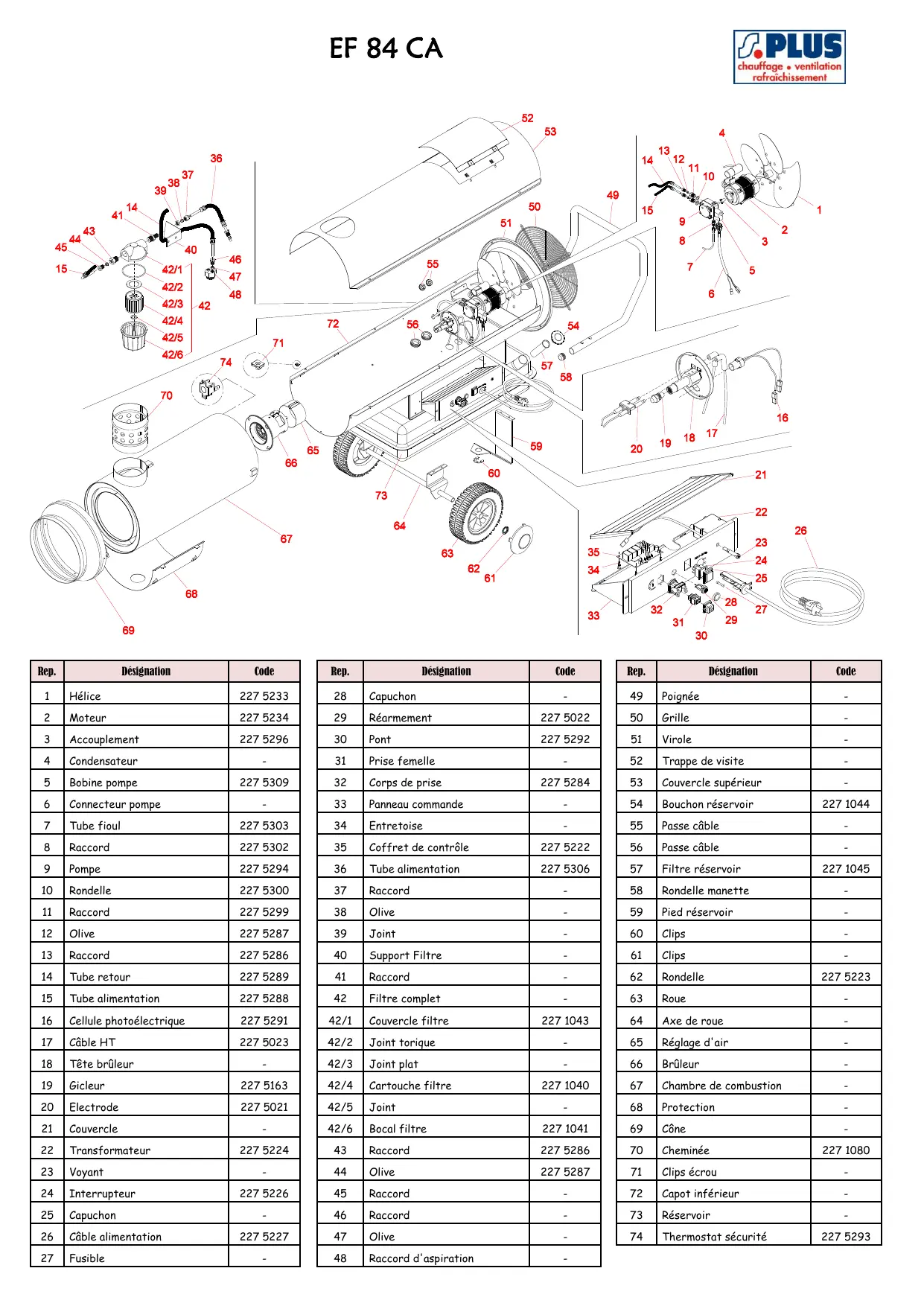

MODE D'EMPLOI EF 84 CA S.PLUS
| Rep. | Désignation | Code |
| 1 | Hélice | 227 5233 |
| 2 | Moteur | 227 5234 |
| 3 | Accoupling | 227 5296 |
| 4 | Condensateur | - |
| 5 | Bobine pompe | 227 5309 |
| 6 | Connecteur pompe | - |
| 7 | Tube fioul | 227 5303 |
| 8 | Raccord | 227 5302 |
| 9 | Pompe | 227 5294 |
| 10 | Rondelle | 227 5300 |
| 11 | Raccord | 227 5299 |
| 12 | Olive | 227 5287 |
| 13 | Raccord | 227 5286 |
| 14 | Tube retard | 227 5289 |
| 15 | Tube alimentation | 227 5288 |
| 16 | Cellule photoélectrique | 227 5291 |
| 17 | Câble HT | 227 5023 |
| 18 | Tête brûleur | - |
| 19 | Gicleur | 227 5163 |
| 20 | Electrode | 227 5021 |
| 21 | Couvercle | - |
| 22 | Transformateur | 227 5224 |
| 23 | Voyant | - |
| 24 | Interrupteur | 227 5226 |
| 25 | Capuchon | - |
| 26 | Câble alimentation | 227 5227 |
| 27 | Fusible | - |
| Rep. | Désignation | Code |
| 28 | Capuchon | - |
| 29 | Réarmement | 227 5022 |
| 30 | Pont | 227 5292 |
| 31 | Prise fémelle | - |
| 32 | Corps de prise | 227 5284 |
| 33 | Panneau commande | - |
| 34 | Entretоise | - |
| 35 | Coffret de contrôle | 227 5222 |
| 36 | Tube alimentation | 227 5306 |
| 37 | Raccord | - |
| 38 | Olive | - |
| 39 | Joint | - |
| 40 | Support Filtre | - |
| 41 | Raccord | - |
| 42 | Filtre complet | - |
| 42/1 | Couvercle filtré | 227 1043 |
| 42/2 | Joint torique | - |
| 42/3 | Joint plat | - |
| 42/4 | Cartouche filtré | 227 1040 |
| 42/5 | Joint | - |
| 42/6 | Bocal filtré | 227 1041 |
| 43 | Raccord | 227 5286 |
| 44 | Olive | 227 5287 |
| 45 | Raccord | - |
| 46 | Raccord | - |
| 47 | Olive | - |
| 48 | Raccord d'aspiration | - |
| Rep. | Désignation | Code |
| 49 | Poiignée | - |
| 50 | Grille | - |
| 51 | Virole | - |
| 52 | Trappe de visite | - |
| 53 | Couvercle supérieur | - |
| 54 | Bouchon réservoir | 227 1044 |
| 55 | Passé câble | - |
| 56 | Passé câble | - |
| 57 | Filtre réservoir | 227 1045 |
| 58 | Rondelle manette | - |
| 59 | Pied réservoir | - |
| 60 | Clips | - |
| 61 | Clips | - |
| 62 | Rondelle | 227 5223 |
| 63 | Roue | - |
| 64 | Axe de roue | - |
| 65 | Réglage d'air | - |
| 66 | Brûleur | - |
| 67 | Chambre de combustion | - |
| 68 | Protection | - |
| 69 | Cône | - |
| 70 | Cheminée | 227 1080 |
| 71 | Clips écrou | - |
| 72 | Capot inférieur | - |
| 73 | Réserveoir | - |
| 74 | Thermostat sécurité | 227 5293 |
