| Type de produit | Chauffage d'atelier à fioul |
| Marque | S.PLUS |
| Modèle | EF 40 M |
| Alimentation | Fioul (gazole) |
| Puissance calorifique | 40 kW (estimation) |
| Tension d'alimentation | 230 V (estimation) |
| Allumage | Électronique (transformateur d'allumage) |
| Ventilation | Hélice ventilateur (D 254 - 34°) |
| Sécurité | Sécurité surchauffe (bi-métal) |
| Filtres | Filtre air (réf. 227 5110) et filtre fioul (réf. 227 5170) |
| Réservoir | Intégré, avec bouchon et purge |
| Mobilité | Roues (Ø 150) et poignée |
| Panneau de contrôle | Boîtier de contrôle (2002-2003) avec interrupteur et fusible 3,15 A |
| Condensateur | 6 μF |
| Fusible | 3,15 A |
| Pièces détachées | Liste complète avec codes (voir notice) |
| Entretien | Nettoyage régulier du filtre air et du filtre fioul |
| Notice | Téléchargement gratuit au format PDF |
FOIRE AUX QUESTIONS - EF 40 M S.PLUS
Quel type de fioul utiliser pour le chauffage EF 40 M ?
Utilisez du gazole ou du fioul domestique standard. Ne pas utiliser de l'essence ou autres carburants.
Comment nettoyer le filtre air ?
Retirez la grille arrière (réf. 227 5270), puis retirez le filtre air (réf. 227 5110). Nettoyez-le avec de l'air comprimé ou remplacez-le si nécessaire.
Que faire si l'appareil ne s'allume pas ?
Vérifiez le réservoir de fioul, le fusible (3,15 A), l'interrupteur et la sécurité surchauffe. Consultez la notice pour les tests électriques.
Comment purger le réservoir ?
Utilisez la purge (réf. 2275240) située sous le réservoir. Placez un récipient sous la purge et ouvrez-la délicatement.
Où trouver les pièces détachées ?
Les pièces détachées sont listées dans la notice avec leurs codes (ex: électrode 227 5020). Vous pouvez les commander auprès de votre revendeur ou sur des sites spécialisés.
Quelle est la puissance de l'appareil ?
Le modèle EF 40 M développe une puissance d'environ 40 kW, adaptée pour chauffer de grands ateliers.
Comment entretenir l'appareil régulièrement ?
Nettoyez les filtres à air et à fioul, vérifiez l'électrode et la cellule photo-électrique, et purgez le réservoir si nécessaire.
L'appareil est-il équipé d'une sécurité ?
Oui, il dispose d'une sécurité surchauffe (réf. 227 5180) qui coupe l'alimentation en cas de température excessive.
Puis-je utiliser l'appareil dans un espace mal ventilé ?
Non, le chauffage au fioul nécessite une ventilation suffisante pour évacuer les gaz de combustion. Utilisez-le dans un espace bien aéré ou avec une sortie d'air.
Comment régler la combustion ?
La vis de réglage (réf. 227 5199) permet d'ajuster le débit de fioul. Consultez la notice pour les procédures spécifiques.
Questions des utilisateurs sur EF 40 M S.PLUS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Chauffage d'atelier au format PDF gratuitement ! Retrouvez votre notice EF 40 M - S.PLUS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EF 40 M de la marque S.PLUS.

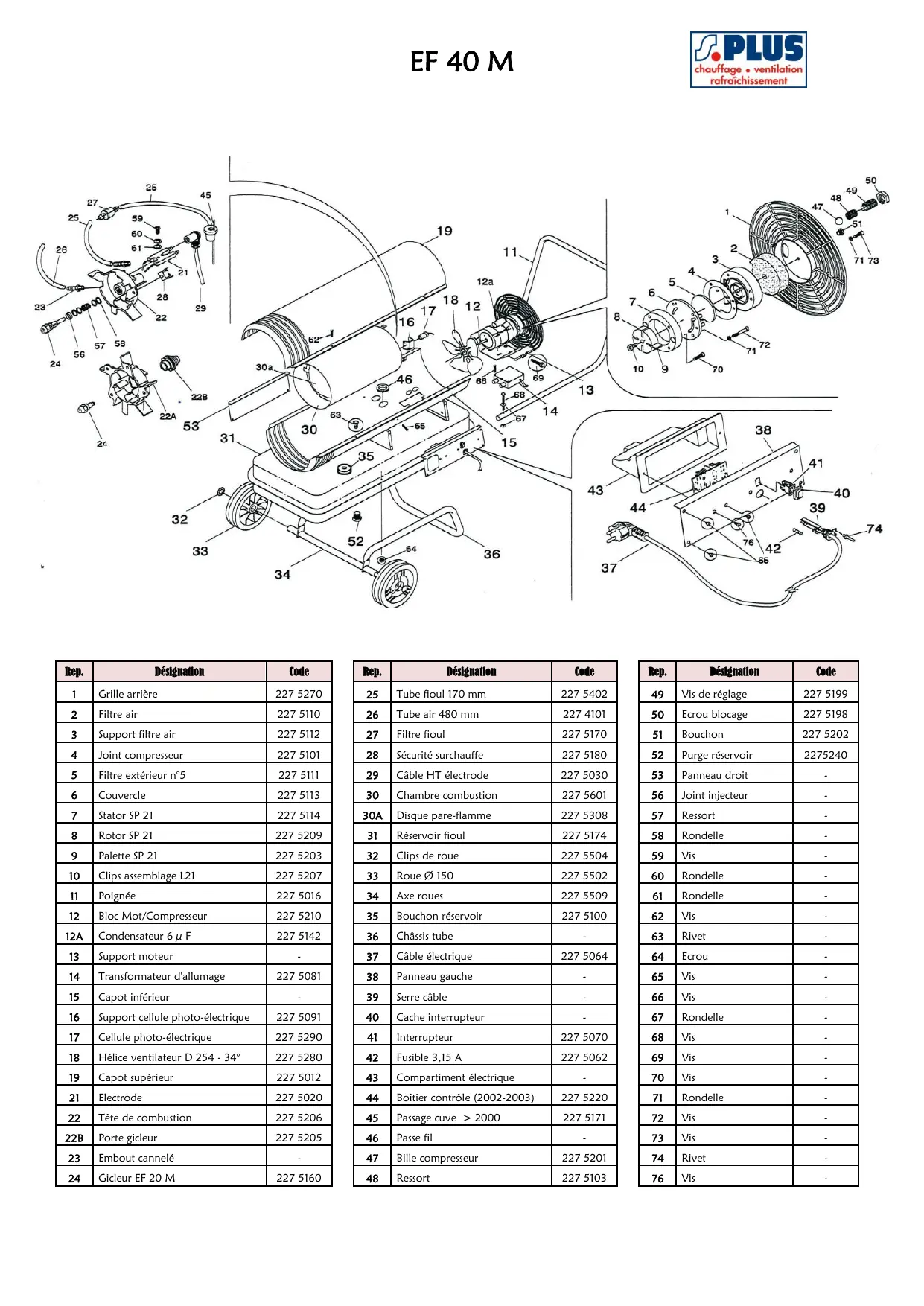

MODE D'EMPLOI EF 40 M S.PLUS
| Rep. | Désignation | Code |
| 1 | Grille arrière | 227 5270 |
| 2 | Filtre air | 227 5110 |
| 3 | Support filtre air | 227 5112 |
| 4 | Joint compresseur | 227 5101 |
| 5 | Filtre extérieur n°5 | 227 5111 |
| 6 | Couvercle | 227 5113 |
| 7 | Stator SP 21 | 227 5114 |
| 8 | Rotor SP 21 | 227 5209 |
| 9 | Palette SP 21 | 227 5203 |
| 10 | Clips assemblage L21 | 227 5207 |
| 11 | Poignée | 227 5016 |
| 12 | Bloc Mot/Compresseur | 227 5210 |
| 12A | Condensateur 6 μ F | 227 5142 |
| 13 | Support moteur | - |
| 14 | Transformateur d'allumage | 227 5081 |
| 15 | Capot inférieur | - |
| 16 | Support cellulule photo-électrique | 227 5091 |
| 17 | Cellule photo-électrique | 227 5290 |
| 18 | Hélice ventilateur D 254 - 34° | 227 5280 |
| 19 | Capot supérieur | 227 5012 |
| 21 | Electrode | 227 5020 |
| 22 | Tête de combustion | 227 5206 |
| 22B | Porte giclaur | 227 5205 |
| 23 | Embout cannelé | - |
| 24 | Giclaur EF 20 M | 227 5160 |
| Rep. | Désignalon | Code |
| 25 | Tube fioul 170 mm | 227 5402 |
| 26 | Tube air 480 mm | 227 4101 |
| 27 | Filtre fioul | 227 5170 |
| 28 | Sécurité surchauffe | 227 5180 |
| 29 | Câble HT électrode | 227 5030 |
| 30 | Chambre combustion | 227 5601 |
| 30A | Disque pare-flamme | 227 5308 |
| 31 | Réserveoir fioul | 227 5174 |
| 32 | Clips de roue | 227 5504 |
| 33 | Roue Ø 150 | 227 5502 |
| 34 | Axe roues | 227 5509 |
| 35 | Bouchon réservoir | 227 5100 |
| 36 | Chàssis tube | - |
| 37 | Câble électrique | 227 5064 |
| 38 | Panneau gauche | - |
| 39 | Serre)câble | - |
| 40 | Cache interrupteur | - |
| 41 | Interrupteur | 227 5070 |
| 42 | Fusible 3,15 A | 227 5062 |
| 43 | Compartment électrique | - |
| 44 | Boîtier contrôle (2002-2003) | 227 5220 |
| 45 | Passage cuve > 2000 | 227 5171 |
| 46 | Passe fil | - |
| 47 | Bille compréseur | 227 5201 |
| 48 | Ressort | 227 5103 |
| Rep. | Désignation | Code |
| 49 | Vis de réglage | 227 5199 |
| 50 | Ecrou blocage | 227 5198 |
| 51 | Bouchon | 227 5202 |
| 52 | Purge réservoir | 2275240 |
| 53 | Panneau droit | - |
| 56 | Joint injecteur | - |
| 57 | Ressort | - |
| 58 | Rondelle | - |
| 59 | Vis | - |
| 60 | Rondelle | - |
| 61 | Rondelle | - |
| 62 | Vis | - |
| 63 | Rivet | - |
| 64 | Ecrou | - |
| 65 | Vis | - |
| 66 | Vis | - |
| 67 | Rondelle | - |
| 68 | Vis | - |
| 69 | Vis | - |
| 70 | Vis | - |
| 71 | Rondelle | - |
| 72 | Vis | - |
| 73 | Vis | - |
| 74 | Rivet | - |
| 76 | Vis | - |
