Type de produit	Climatiseur mobile à gaz
Marque	S.PLUS
Modèle	ECO 30 A
Alimentation électrique	230 V, 50 Hz
Puissance moteur ventilateur	10 W
Diamètre du ventilateur	254 mm
Type de combustible	Gaz (propane/butane)
Pression de gaz	0,5 - 2 bar
Allumage	Piézoélectrique
Sécurité	Thermostat bilame, sécurité stop-gaz, thermocouple, fusible 4 A
Dimensions (approx.)	700 x 400 x 600 mm
Poids (approx.)	25 kg
Niveau sonore	Non communiqué
Pièces détachées	Liste complète disponible dans la notice (plus de 80 références)
Entretien	Nettoyage régulier des grilles, vérification des électrodes et du brûleur

FOIRE AUX QUESTIONS - ECO 30 A S.PLUS

Comment installer le climatiseur ECO 30 A ?

Placez l'appareil sur une surface plane et stable, à proximité d'une source de gaz et d'une prise électrique 230V. Raccordez le tuyau de gaz au détendeur (0,5-2 bar) et branchez le câble d'alimentation. Assurez une ventilation adéquate.

Quel type de gaz utiliser ?

Utilisez du gaz propane ou butane, avec une pression comprise entre 0,5 et 2 bar. Référez-vous à la notice pour les gicleurs adaptés (diamètre Ø 1,0 mm).

Comment nettoyer les grilles ?

Débranchez l'appareil et retirez la grille d'aspiration (partie 25) et la grille de soufflage (partie 6). Nettoyez-les avec un chiffon doux et de l'eau savonneuse. Séchez complètement avant remontage.

Que faire si l'appareil ne s'allume pas ?

Vérifiez l'alimentation électrique et le fusible (4 A). Assurez-vous que le gaz est ouvert et que le détendeur est correctement réglé. Si l'allumage piézoélectrique ne fonctionne pas, nettoyez l'électrode d'allumage (partie 14).

Comment remplacer le fusible ?

Coupez l'alimentation électrique. Ouvrez le porte-fusible (partie 87) et remplacez le fusible grillé par un fusible de type 4 A GT (partie 55). Refermez et rebranchez.

Comment vérifier l'électrode d'allumage ?

Débranchez l'appareil et retirez la chambre de combustion (partie 11). Vérifiez que l'électrode (partie 14) est propre et bien positionnée. Nettoyez-la avec une brosse douce si nécessaire.

Quelle est la puissance de refroidissement ?

La puissance de refroidissement n'est pas indiquée dans la notice. Pour un chauffage, la puissance dépend du débit de gaz. Consultez un professionnel pour une estimation.

Comment entretenir le brûleur ?

Débranchez l'appareil et démontez le brûleur (partie 30). Nettoyez les orifices avec une brosse métallique fine. Vérifiez l'usure et remplacez si nécessaire.

Où trouver des pièces détachées ?

Les pièces détachées sont répertoriées dans la notice avec des codes (ex: M10316, G01441R). Contactez le service après-vente de S.PLUS ou un revendeur agréé en indiquant le modèle ECO 30 A et le numéro de série.

Comment régler la température ?

Utilisez l'interrupteur I-0-II (partie 66) pour sélectionner la puissance (I=faible, II=élevée). La température est réglée via le thermostat (partie 61) ou la vanne thermique (partie 41).

MODE D'EMPLOI ECO 30 A S.PLUS

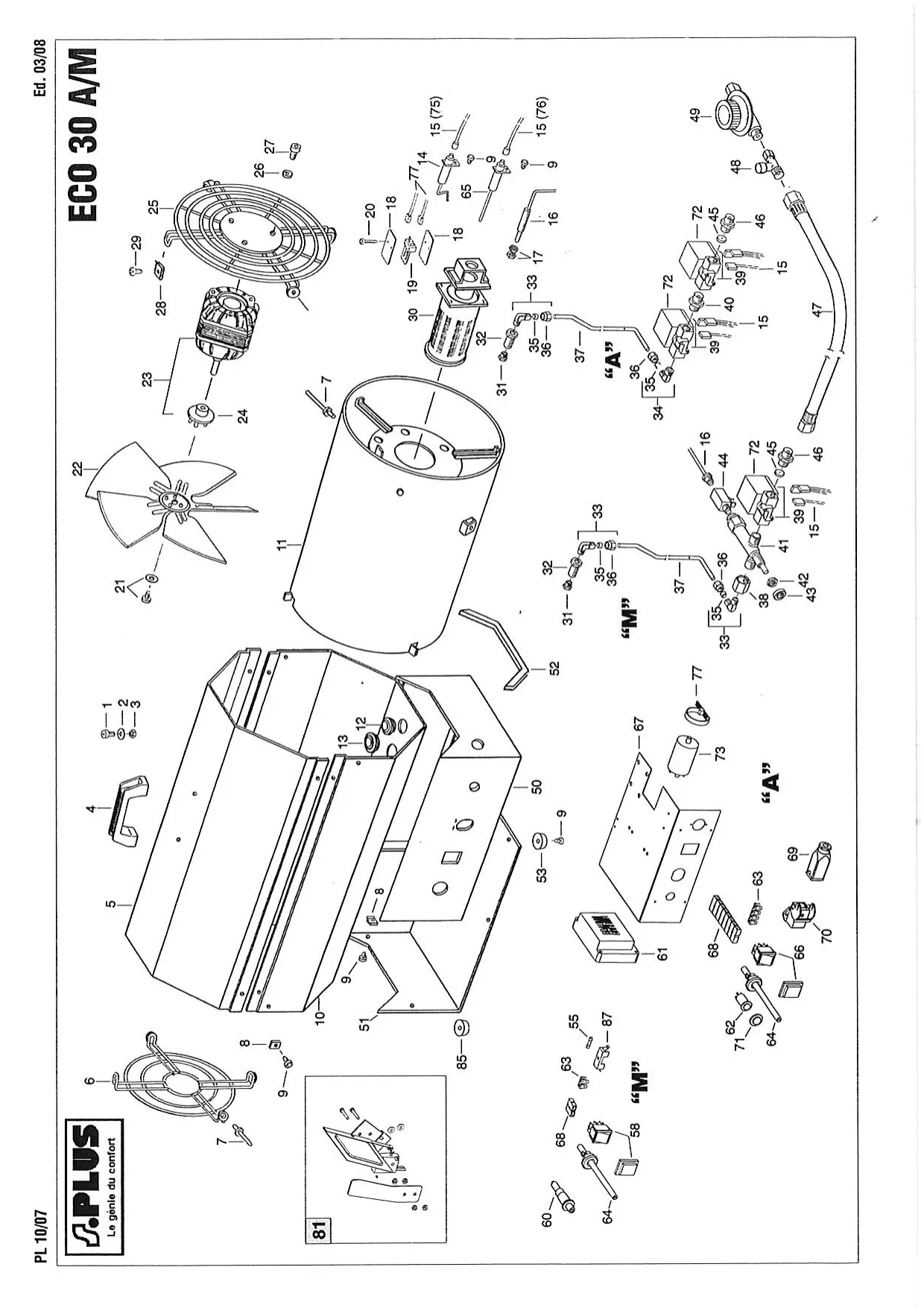

ECO 30 A/M

52

1 2 3

ECO
Ed. 03/08

Da matr. N. - De matr. No. - Von Masch. Nr. - From number:						ECO 30M ECO 30A	40405101 40302001
Pos.	Cod.	€	ECO 30M	ECO 30A	LEGENDA	LEGENDE	NOMENKLATUR
1	M10316		●	●	Vite TCEI M 6 x 14	Vite TCEI M 6 x 14	Schraube TCEI M 6 x 14
2	M20106		●	●	Rondella Ø6 x Ø13 x 1,5	Rondelle Ø6 x Ø13 x 1,5	Scheibe Ø6 x Ø13 x 1,5
3	M10704		●	●	Dado es. M6	Ecrou M 6	Mutter M 6
4	C10202		●	●	Maniglia PLnera	Poignée	Handgriff
5	G01441R		●	●	Scocca superiore	Carrosserie supérieur	Haube
6	P30127		●	●	Griglia anterio inox	Grîlle avant	Ausblasgitter
7	M20603		●	●	Rivetto Al. Ø4,9 x 9	Rivet Al Ø4,9 x 9	Niet Al Ø4,9 x 9
8	M20402		●	●	Piastrina doppla U42-032	Plaqué elastique U42-032	Klemmutter U42-032
9	M10508		●	●	Vite autoflettante TC 8 x 3/8"	Vis TC 8 x 3/8"	Schraube TC 8 x 3/8"
10	G03041R		●	●	Scocca inferiore	Carrosserie inferieur	Karrosserie unterteil
11	G01447		●	●	Camera di combustione	Chambre de combustion	Brennikammer
12	C30342		●	●	Passaflo gomma Ø 18	Protection caoutchouc Ø 18	Kabeltülle Ø 18
13	C30311		●	●	Passacavo gomma Ø 35	Protection caoutchouc Ø 35	Kabeltülle Ø 35
14	E10213		●	●	Elettro accensione	Électrode allumage	Zündelektrode
15	E00138		●	●	Cabaggio	Cablage	Kabel
16	E00301		●	●	Termocoppia gas	Thermocouple	Thermoelement
17	E50501		●		Dado M8 per termocoppia	Ecrou M8 pour thermocouple	Mutter M8 für Thermoelement
18	T10621		●	●	Protezione isolante	Protection isolante	Isolierschutz
19	E50103		●	●	Protettore termico V10C	Thermostat bilame	Sicherheitsthermostat
20	M10502		●	●	Vite autoflettante TC 4 x 3/4"	Vis TC 4 x 3/4"	Schraube TC 4 x 3/4"
21	M10112		●	●	Vite fissaggio ventola EMI	Vis (EMI)	Schraube (EMI)
22	T30216		●	●	Ventola AI VP 254 25"	Ventilateur Ø254 25"	Ventilator Ø254 25"
23	E10535		●	●	Motore 82D-2010/1-10 W-230 V	Moteur 82D-2010/1-10 W-230 V	Motor 82D-2010/1-10 W-230 V
24	C10102		●	●	Giunto motore - ventola	Accoulement plastique	Plastikuppli
25	G01178		●	●	Griglia aspirazione	Grille aspiration	Ansaugglitter
26	M20301		●	●	Rondella grower Ø 4	Rondelle grower Ø 4	Abstandring grower Ø 4
27	M10317		●	●	Vite TCEI M 4 x 8	Vis M 4 x 8	Schraube M 4 x 8
28	M20412		●	●	Piastrina doppla U42-182	Plaque elastique U42-182	Klemmutter U42-182
29	M10505		●	●	Vite TC 8 x 1/2"	Vis TC 8 x 1/2"	Schraube TC 8 x 1/2"
30	T30410		●	●	Bruciatore	Brûleur	Brenner
31	T30409		●	●	Ugello gas Ø 1,0	Gicleur Ø 1,0	Gasduse Ø 1,0
32	I30621		●	●	Raccardo portagello	Raccord pour gicldir	Düse Ekanschluss
33	I30856		●	●	Raccardo bicono 90° 1/8" M x 4	Racc. équere 90° 1/8" M x 4	Eckanschluß 90° 1/8" M x 4
34	I30863		●	●	Raccardo bicono 90° 1/4" M x 4	Racc. équere 90° 1/4" M x 4	Eckanschluß 90° 1/4" M x 4
35	I30858		●	●	Bicòne Ø 4	Bicòne Ø 4	Doppelkegelung Ø 4
36	I30857		●	●	Dado per bicono Ø 4	Ecrou pour biçone Ø 4	Mutter für Doppelkegelung Ø 4
37	G01388		●	●	Tubo rame sagomato Ø 4	Tuyau culvre Ø 4	Gaszufürkehr Ø 4
38	I30629		●	●	Raccardo 1/4"F-1/8"F	Raccord 1/4"F - 1/8"F	Anschluss 1/4"F - 1/8"F
39	T30203		●	●	Elettrovallva gas 1/4"F V220-50	Electrovanne V220-50	Magnetventil V220-50
40	I20314		●	●	Vite doppla 1/4" M - M	Vis 1/4 M - M	Schraube 1/4 M - M
41	T30313		●		Valvola gas termica	Vanne thermique	Thermoventil
42	T30315		●		Dado M12	Ecrou M12	Mutter M12
43	T30314		●		Ghiera cromata	Frette	Zwinge
44	T30325		●		Disgiuntore termico	Disjointer de thermocouple	Abschalter fur thermoelement
45	I30640		●	●	Diafframme OT Ø 1,1	Diaphragme Ø 1,1	Düse Ø 1,1
46	I30639		●	●	Raccardo OT 1/4M dx-1/4M sx	Raccord 1/4M dx-1/4M sx	Anschluss 1/4M dx-1/4M sx.
47	I40554		●	●	Tubo gas 1,5 m-1/4F sx-3/8F sx	Tuyau du gaz 1/4F sx-3/8F sx	Gasschauch 1/4F sx-3/8F sx
48	T30307		●	●	Valvola "stop-gas" 6 kg	Sécurité stop-gaz 6 kg	Schlauchbruchsicherung 6 kg
*49	T30302-		●	●	Regolatore gas 0,5 - 2 bar	Manodetendeur 0,5 - 2 bar	Druckregler 0,5 - 2 bar
50	G03108-5010		●		Basamento	Base	Kastenträger
51	G01452G		●		Portello quadro elettrico	Couvercle coffret électrique	Inspectiondeckel
52	C30408		●	●	Profilo gomma a "V"	"V" joint	Gummidichtung "V"
53	C30308		●	●	Tappo antivibrante Ø 19x10	Bouchon	Gummifuss

PL 10/07
ECO

Da matr. N. - De matr. No. - Von Masch. Nr. - From number:						ECO 30M ECO 30A	40405101 40302001
Pos.	Cod.	€	ECO 30M	ECO 30A	LEGENDA	LEGENDE	NOMENKLATUR	PART LIST
55	E10306		●		Fusible 4 A GT	Fusible 4 A GT	Sicherung 4 A GT	Fuse 4 A GT
58	E10110-P		●		Interruptore bipolare 0-1	Interrupteur 0 - I	Schalter 0 - I	Switch 0 - I
60	T30603		●		Accenditore piezoelettrico	Allumeur éléctrique	Pieozünder	Piezo-igniter
61	E40224				Apparechiatura Brhama DTM 31	Coffret Brhama DTM 31	Steuerg. Brhama DTM 31	Ctrl box Brhama DTM 31
62	E10126				Pulsante riamo	Bouton de rearmement	Reset Knopf	Reset button
63	E20319		●		Morsettlera	Barrette de connection	Klemmrelche	Terminal board
64	E30440		●		Cavo el. c/spina 3 x 1 - 3 m	Cable avec fiche	Kabel mit steckdose	Electric wire with plug
65	E10214				Elettrode ionizzazione	Électrodeonisation	Ionisation electrolyte	Ionisation electrode
66	E10102-P				Interrupture I - 0 - II	Interrupteur I - 0 - II	Schalter I - 0 - II	Switch I - 0 - II
67	G03092				Supporto quadro elettrico	Support coffret éléctrique	Steuererät halterung	Electrical comp. drawer
68	E20305		●		Morsettlera	Barrette de connection	Klemmreiche	Terminal board
69	E20627				Connettore spina 3P + T	Fiche thermostat	Stecker	Thermostat plug
70	E20626				Connettore presa 3P + T	Prise thermostat	Steckdose	Thermostat socket
71	E10127				Protezione pl. per pulsante	Protection pour bouton	Schulzschaftknopf	Button plastic profile
72	T30204		●		Bobina E. V. Parker 230 V	Bobine E. V. Parker 230 V	Spule Parker 230 V	Solenoid spool Parker 230 V
73	E11135				Filtro antidisturbo DEM	Filtre antipararites DEM	Funk-enstorfilter DEM	Anti-jamming filter DEM
74	E00206				Cavo accensione	Cable allumage	Zündungskabel	Switching cable
75	E00150		●		Cavetto ionizzazione	Cable ionisation	Ionisierrungskabel	Ionization cable
76	E00302				Cavo capsula termostatica	Cable thermostat bilame	Thermokapselkabel	Thermostatic capsule cable
77	E00187		●		Fascetta plastica	Bande plastique	Rohrklemme	Hose clamp
81	G00200				Microinternutlore	Micro-interrupteur	Microschalter	Switch
87	E20508		●		Portafusibile	Porte fusible	Sicherungsschalter	Fuse holder

* I - Italia; F - Francia; D - Germania; GB - Gran Bretagna; US - USA
