DIGI 2 ECO - Thermostat programmable S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat programmable
Marque	S.PLUS
Modèle	DIGI 2 ECO
Alimentation	2 piles alcalines LR6 (1,5 V) - autonomie environ 18 mois
Plage de réglage température confort	+5 °C à +30 °C
Plage de réglage température économique	+5 °C à +30 °C
Plage de réglage température vacances	+5 °C à +30 °C
Plage d'affichage température ambiante	0 °C à +40 °C
Différentiel statique	< 0,3 degré
Pouvoir de coupure	8 (3) A / 250 V AC
Température de fonctionnement	0 °C à +50 °C
Température de stockage	-10 °C à +65 °C
Hygrométrie maximale	85 % à +20 °C
Degré de protection	IP 30
Classe d'isolation	II (norme EN 60730)
Raccordement	Bornier à vis jusqu'à 2,5 mm²
Fonctions principales	Programmation hebdomadaire (4 programmes : P1, P2, P3 préréglés, P4 libre), modes Auto, Manu, vacances, modification temporaire, anti-blocage pompe
Entretien et nettoyage	Remplacement des piles dès apparition du témoin d'usure ; nettoyer avec un chiffon sec
Sécurité	Protection hors-gel en mode vacances ; fonction anti-blocage pompe
Installation	Fixation murale à 1,50 m du sol, à l'abri des sources de chaleur et du rayonnement solaire direct

FOIRE AUX QUESTIONS - DIGI 2 ECO S.PLUS

Comment remettre à l'heure et au jour mon thermostat DIGI 2 ECO ?

Appuyez sur la touche MODE jusqu'à voir le pointeur sous l'icône horloge. Utilisez les touches + et - pour régler l'heure (un appui prolongé accélère le défilement). Appuyez sur DAYS 1-7 pour sélectionner le jour (1=lundi, 2=mardi...). Validez avec OK.

Comment modifier la température confort ?

Appuyez sur la touche confort, réglez avec +/- puis validez avec OK. La température par défaut est 20 °C.

Comment programmer un programme personnalisé (P4) ?

Depuis le mode Auto, appuyez sur PROG P1-P4. Sélectionnez le jour avec DAYS 1-7, puis choisissez P4 avec PROG. Utilisez les touches + et - pour avancer dans le temps (par pas de 30 min). Pour chaque début de période confort, appuyez sur [ ] ; pour chaque début de période économique, appuyez sur [ ]. Validez avec OK.

Comment passer en mode manuel ?

Appuyez sur MODE pour positionner le pointeur sous Manu. Réglez la température souhaitée (de 5 à 30 °C) avec +/-. Pour revenir en Auto, appuyez sur MODE à nouveau.

Comment utiliser le mode vacances ?

Appuyez sur la touche vacances. Réglez la durée en jours (1 à 99) avec +/- (le jour en cours compte pour 1). Validez avec OK. Réglez la température de consigne puis validez. Pour annuler, appuyez sur MODE.

Que faire si l'affichage indique un témoin de piles usées ?

Remplacez les piles par deux piles alcalines LR6 1,5 V. L'autonomie est d'environ 18 mois. Lors du changement, le thermostat conserve ses programmes pendant 60 secondes.

Comment effectuer une modification temporaire de température en mode automatique ?

En mode Auto, appuyez sur + pour augmenter ou - pour diminuer la température. L'indicateur de niveau clignote. La modification prend fin au prochain changement programmé. Pour revenir au programme, appuyez sur MODE et replacez le pointeur sous Auto.

Quels sont les programmes préenregistrés ?

P1 : confort de 6h à 23h, économique de 23h à 6h (7 jours). P2 : confort de 6h à 8h30 et 16h30 à 23h. P3 : confort de 6h à 8h30, 11h30 à 13h30 et 16h30 à 23h.

Comment vérifier la programmation d'un jour ?

Depuis le mode Auto, appuyez sur PROG P1-P4. Avec DAYS 1-7, sélectionnez le jour. Le profil 24h en bas de l'écran affiche les plages confort (thermomètre plein) et économique (thermomètre vide) par demi-heure.

Que faire en cas de dysfonctionnement ?

Appuyez sur la touche RESET à l'arrière pour réinitialiser. Si le problème persiste, vérifiez les piles et les connexions. Pour les installations, coupez le courant avant toute intervention et faites appel à un professionnel.

MODE D'EMPLOI DIGI 2 ECO S.PLUS

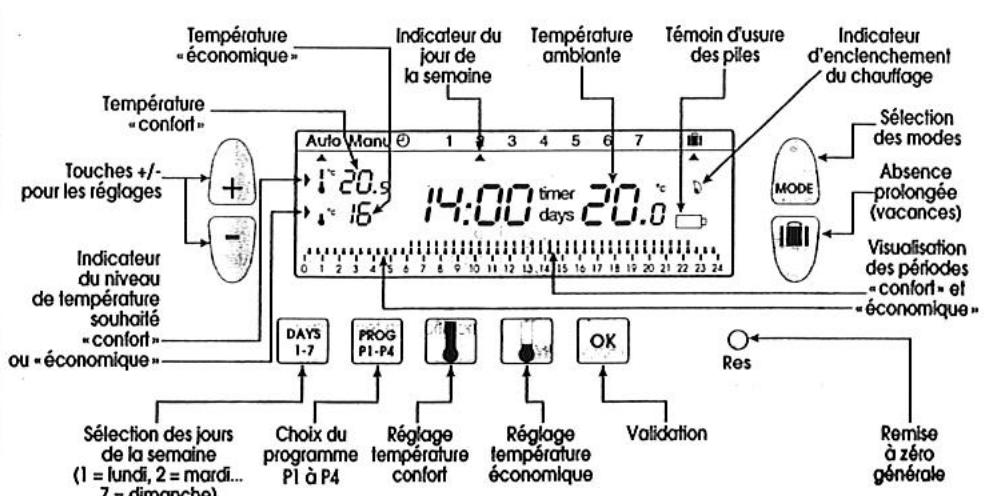

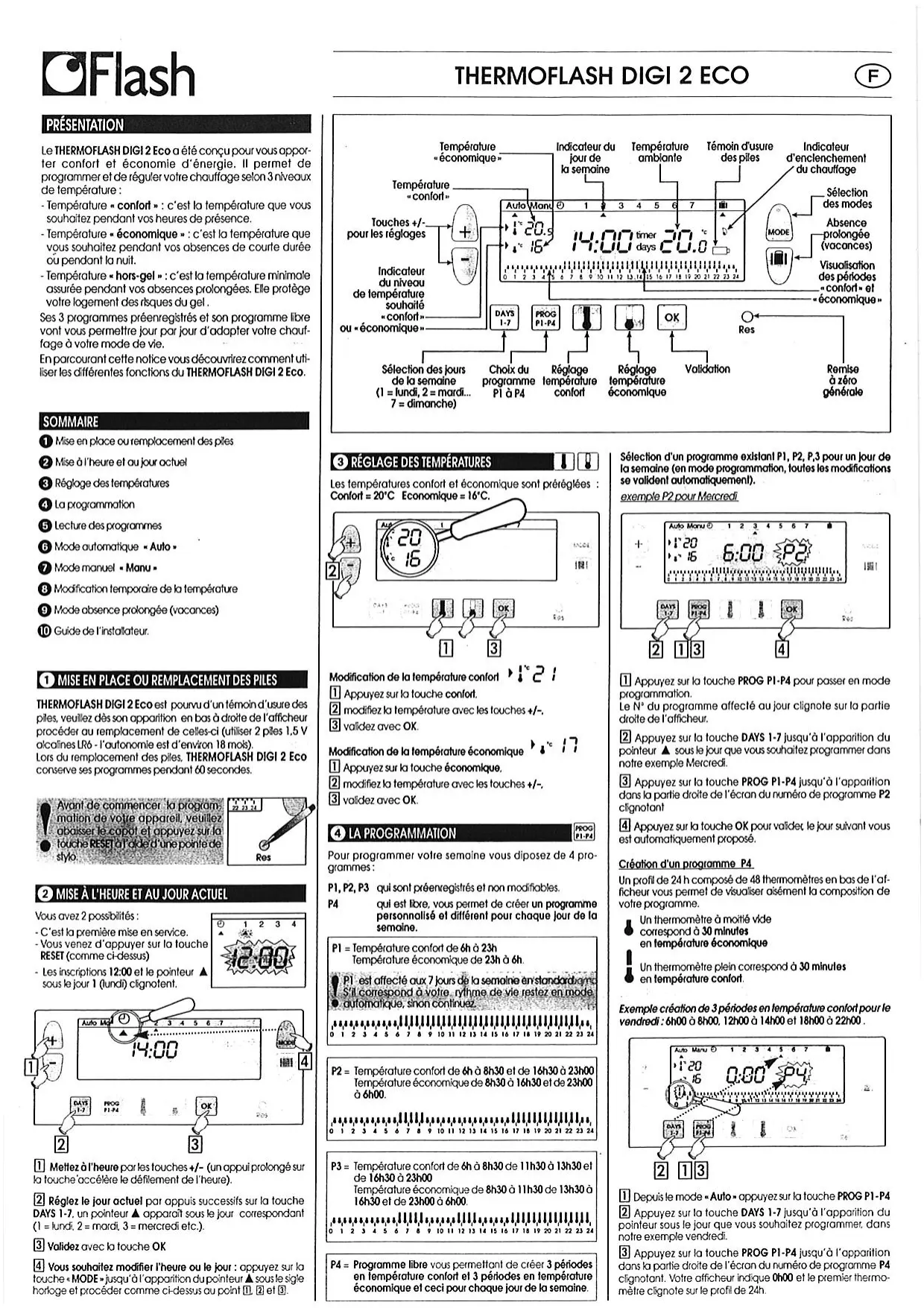

Le THERMOFLASH DIGI 2 Eco a été conçu pour vous apporter confort et économie d'énergie. Il permet de programmer et de réguler votre chauffage selon 3 niveaux de température :

• Température « confort » os heures de présence.
• Température - économique absences de courte durée ou pendant la nuit.
• Température hors-gel : c'est la température minimale assurée pendant vos absences prolongées. Elle protège votre logement des risques de gel.

Ses 3 programmes préenregistrés et son programme libre vont vous permettre jour par jour d'adapter votre chauffage à votre mode de vie.

En parcourant cette notice, vous découvrirez comment utiliser les différentes fonctions du THERMOFLASH DIGI 2 Eco.

Sommaire

1 Mise en place ou remplacement des piles 2 Mise à l'heure et au jour actuel 3 Réglage des températures 4 La programmation 5 Lecture des programmes 6 Mode automatique - Auto 7 Mode manuel - Manu 8 Modification temporaire de la température 9 Mode absence prolongée (vacances) 10 Guide de l'installateur

THERMOFLASH DIGI 2 Eco est pourvu d'un témoin d'usure des piles. Dès son apparition en bas à droite de l'afficheur, procédez au remplacement de celles-ci (utiliser 2 piles 1.5 V alcalines LR6 - l'autonomie est d'environ 18 mois). Lors du remplacement des piles, THERMOFLASH DIGI 2 Eco conserve ses programmes pendant 60 secondes.

Mise à l'heure et au jour actuel

Vous avez 2 possibilités

- C'est la première mise en service. - Vous venez d'appuyer sur la touche RESET (comme ci-dessus). Les inscriptions 12:00 et le pointeur sous le jour 1 (lundi) clignotent.

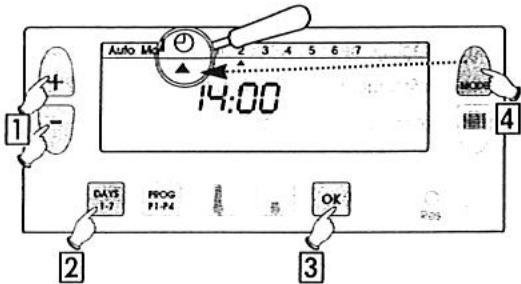

Réglez l'heure par les touches +/- (un appui prolongé sur la touche accélère le défilement de l'heure). 2. Réglez le jour actuel par appuis successifs sur la touche DAYS 1-7, un pointeur apparaît sous le jour correspondant (1 = lundi, 2 = mardi, 3 = mercredi, etc.). 3. Validez avec la touche OK. 4. Vous souhaitez modifier l'heure ou le jour : appuyez sur la touche MODE jusqu'à l'apparition du pointeur sous le sigle horloge et procédez comme ci-dessus aux points 1, 2 et 3.

3 Réglage des températures

Les températures confort et économique sont préréglées : Confort = 20 °C, Économique = 16 °C.

Modification de la température confort

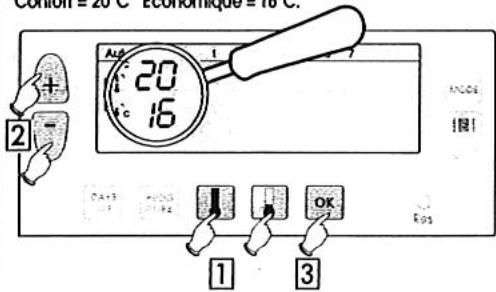

1. Appuyez sur la touche confort. 2. Modifiez la température avec les touches +/-. 3. Validez avec OK.

Modification de la température économique

1. Appuyez sur la touche Économique. 2. Modifiez la température avec les touches +/-. 3. Validez avec OK.

4. La programmation

Pour programmer votre semaine, vous disposez de 4 programmes :

P1, P2 et P3 sont préenregistrés et non modifiables.

P4, qui est libre, vous permet de créer un programme personnalisé et différent pour chaque jour de la semaine.

P1 = Température confort de 6h à 23h.

Température économique de 23h à 6h.

Le programme P1 est affecté aux 7 jours de la semaine en standard. S'il correspond à votre rythme de vie, restez en mode automatique. Sinon, continuez.

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

P2 = Température confort de 6h à 8h30 et de 16h30 à 23h00. Température économique de 8h30 à 16h30 et de 23h00 à 6h00. P3 = Température confort de 6h à 8h30, de 11h30 à 13h30 et de 16h30 à 23h00. Température économique de 8h30 à 11h30, de 13h30 à 16h30 et de 23h00 à 6h00. P4 = Programme libre vous permettant de créer 3 périodes en température confort et 3 périodes en température économique, et ceci pour chaque jour de la semaine.

Sélection d'un programme existant P1, P2, P3 pour un jour de la semaine (en mode programmation, toutes les modifications se valident automatiquement).

exemple P2 pour Mercredi

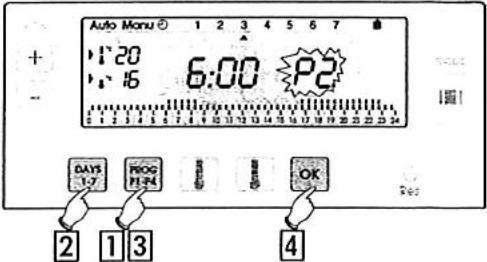

1. Appuyez sur la touche PROG P1-P4 pour passer en mode programmation. Le numéro du programme affecté au jour clignote sur la partie droite de l'afficheur. 2. Appuyez sur la touche DAYS 1-7 jusqu'à ce que le pointeur soit positionné sous le jour que vous souhaitez programmer, dans notre exemple Mercredi. 3. Appuyez sur la touche PROG P1-P4 jusqu'à l'apparition, dans la partie droite de l'écran, du numéro de programme P2 clignotant. 4. Appuyez sur la touche OK pour valider. Le jour suivant vous est automatiquement proposé.

Création d'un programme P4

Un profil de 24 h composé de 48 thermomètres en bas de l'afficheur vous permet de visualiser la composition de votre programme.

Un thermomètre à moitié vide correspond à 30 minutes en température économique. Un thermomètre plein correspond à 30 minutes en température confort.

Exemple de création de 3 périodes en température confort pour le vendredi : 6h00 à 8h00, 12h00 à 14h00 et 18h00 à 22h00.

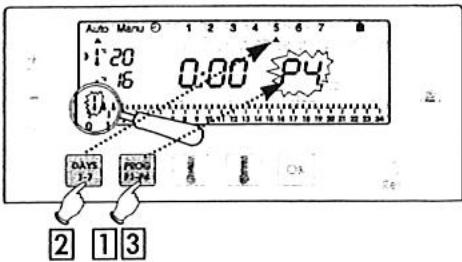

1. Depuis le mode Auto, appuyez sur la touche PROG P1-P4. 2. Appuyez sur la touche DAYS 1-7 jusqu'à l'apparition du pointeur sous le jour que vous souhaitez programmer, dans notre exemple le vendredi. 3. Appuyez sur la touche PROG P1-P4 jusqu'à l'apparition, dans la partie droite de l'écran, du numéro de programme P4 clignotant. L'afficheur indique alors 0h00 et le premier thermomètre clignote sur le profil de 24h.

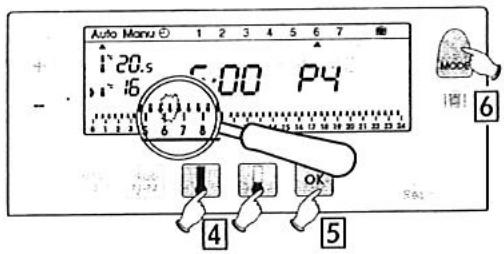

4 Appuyez sur la touche 6h00 : chaque appui bref vous fait progresser de 30 minutes et un appui prolongé accélère la progression.

• Appuyez sur la touche [ ] plusieurs foi 8h00. Appuyez sur la touche [ ] plusieurs foi 12h00. Appuyez sur la touche [ ] plusieurs foi 14h00. Appuyez sur la touche [ ] plusieurs foi 18h00. Appuyez sur la touche [ ] plusieurs foi 22h00.

Note : si vous avez fait une erreur (ex: 11h30 au lieu de 12h00), utilisez les touches + et - pour avancer ou reculer et corriger à l'aide des touches [ ] et [ ].

5. Appuyez sur la touche OK, le jour suivant vous est automatiquement proposé. 6. Appuyez sur MODE pour repasser en mode automatique.

5. Lecture des programmes

Vous pouvez vérifier toute programmation

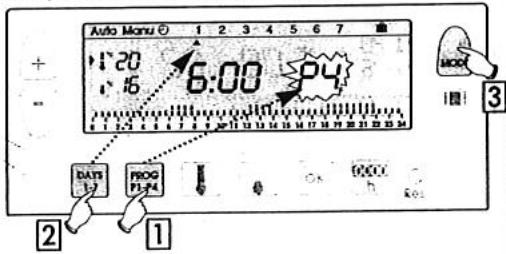

1. Depuis le mode Auto, appuyez sur la touche PROG P1-P4. 2. Avec la touche DAYS 1-7, sélectionnez le jour de 1 à 7 et vérifiez toute programmation sur le profil de 24h en bas de l'afficheur (exemple ci-dessous).

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 3 Appuyez sur MODE pour repasser en mode automatique.

6 Le mode automatique « Auto

Le passage en mode automatique se fait en appuyant sur la touche MODE jusqu'à l'apparition du pointeur sous "Auto". En mode automatique, THERMOFLASH DIGI 2 Eco s'adapte à tout rythme de vie en réalisant le ou les programmes que vous avez choisis.

7 Le mode manuel "Manu

Le mode manuel transforme votre appareil en un simple thermostat. Il vous permet de maintenir une température constante dans votre logement (réglable de 5°C à 30°C).

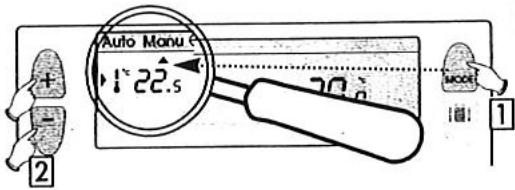

1. Appuyez sur la touche MODE pour positionner le pointeur sous "Manu". 2. Appuyez sur + ou - pour régler la température souhaitée (exemple : 22.5°C). Pour quitter le mode "Manu", appuyez sur MODE et repositionnez le pointeur ▲ sous "Auto".

8 Modification temporaire de la température

En mode automatique, cette fonction très pratique vous permet de modifier temporairement la température ambiante.

-Pour augmenter la température, appuyez sur la touche + (plusieurs appuis si nécessaire). -Pour abaisser la température, appuyez sur la touche - (plusieurs appuis si nécessaire).

L'indicateur du niveau de températe en cours (confort ou économique) se met à clignoter.

Cette modification prendra fin lors du prochain changement de température programmé. Pour revenir au programme initial, appuyez sur Mode et replacez le pointeur sous Auto. L'arrêt du clignotement de l'indicateur du niveau de températur marque la fin de la modification temporaire.

Le mode absence prolongée, vacances

Ce mode met votre logement à l'abri des risques de gel en maintenant une température minimum réglée dans votre logement durant vos absences (de 1 à 99 jours).

Vous pouvez programmer pour prévoir la remontée en température de votre logement à votre retour.

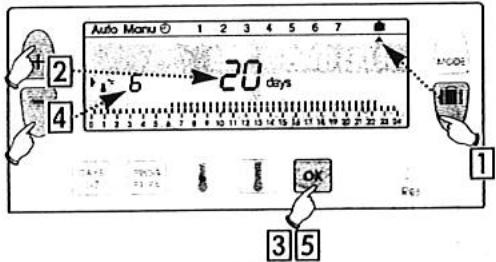

Appuyez sur la touche 2. Réglez en jours (de 1 à 99 jours) avec les touches + et -, la journée en cours compte pour 1. 3 Validez avec la touche OK. 4 Réglez le niveau de température souhaité pendant toute l'absence avec les touches + et -. 5 Validez avec la touche OK. Restez dans ce mode. Pour annuler et revenir en Mode automatique, appuyez sur MODE.

NB : Lors de la programmation des heures de température « confort », tenir compte de la durée nécessaire à votre installation de chauffage pour passer de la température « économique » à la température « confort ».

Guide de l'installateur

Avant toute intervention, coupez le courant ! Le schéma de câblage ne représente pas les protections. L'installation doit être réalisée par un professionnel dans le respect des normes en vigueur.

Le THERMOFLASH DIGI 2 Eco doit être installé à environ 1,50 m du sol, sur un mur intérieur, à l'abri du rayonnement solaire direct et de toute source de chaleur, telle que : téléviseur, lampe, courant d'air, etc.

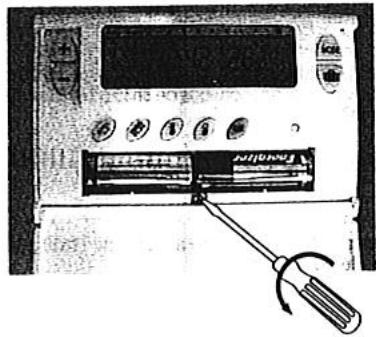

1 Déboîtez le capot, dévissez la vis.

2 Débloquez délicatement la face avant.

3 Fixez le socle au mur et raccordez l'appareil.

Si votre chaudière possède une entrée thermostat, supprimez le pontage reliant les 2 bornes thermostat et raccordez les bornes 1 et 3 de votre THERMOFLASH DIGI 2 Eco aux 2 bornes d'entrée thermostat de la chaudière (le sens de raccordement est indifférent).

Borne N° 1 = sortie chauffage

RÉGLAGE ÉVENTUEL

Vous pouvez enclencher ou non le système d'anti voir au dos de l'appareil lorsqu'il est débranché).

Fonction anti-bloca enclenchement de la pompe durant 1 minute toutes les 24 heures).

Arrêt fonction anti-blocage

Fonction anti-blocage en marche

4 Replacez l'appareil sur son socle et revissez-le.

Caractéristiques techniques

• Plage de réglage de la température confort : +5 °C à +30 °C.
• Plage de réglage de la température réduite : +5 °C à +30 °C.
• Plage de réglage de la température vacances : +5 °C à +30 °C.
• Plage d'affichage de la température ambiante : 0°C à +40°C
• Différentiel statique : < 0,3 degré
• Alimentation : 2 piles alcalines type LR6
• Pouvoir de coupure : 1 RT - 8 (3) A / 250 V AC
• Température de fonctionnement : 0 °C à + 50 °C
• Température de stockage : -10 °C à +65 °C. Hygrométrie : 85 % max à +20 °C.
• Degré de protection : IP 30
• Classe d'isolation : II (normes EN 60730)
• Raccordement : par bornier à vis jusqu'à 2,5 mm².
