CRBT - Climatiseur S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cassette rayonnante basse température
Marque	S.PLUS
Modèle	CRBT
Puissance	300 W ou 600 W
Tension d'alimentation	230 V~ mono
Fréquence	50 Hz
Indice de protection	IP44
Poids (300 W)	5 kg
Poids (600 W)	10,1 kg
Longueur (300 W)	592 mm
Longueur (600 W)	1192 mm
Isolation thermique	Laine minérale, épaisseur 40 mm
Température de surface inférieure	100 °C
Classe d'isolation électrique	Classe I
Hauteur d'installation recommandée	3 à 4,5 m
Distance minimale au sol	3 m (300 W) / 3,5 m (600 W) pour 60 W/m²
Distance au plafond	1 m min à 1,5 m max
Distance aux murs latéraux	1,5 m min à 3 m max
Matériau de la carrosserie	Acier galvanisé avec revêtement thermoquartz blanc
Film chauffant	Graphite/fibre de verre
Entretien	Dépoussiérage après coupure de l'alimentation
Garantie	1 an à compter de la date d'achat
Normes	NF EN 60335-1 et NF EN 60335-2-30

FOIRE AUX QUESTIONS - CRBT S.PLUS

Comment installer la cassette rayonnante S.PLUS CRBT ?

L'installation doit être réalisée par un professionnel. La cassette se fixe au plafond à l'aide des pattes fournies, par chaînettes ou en encastrée. Respectez les distances : 1 à 1,5 m du plafond, 1,5 à 3 m des murs, et une hauteur minimale de 3 m (300 W) ou 3,5 m (600 W) par rapport au sol.

Quelle est la puissance de la cassette CRBT ?

Le modèle CRBT est disponible en deux puissances : 300 W et 600 W, avec des dimensions respectives de 592 mm et 1192 mm de longueur.

Quelle est la tension et la fréquence d'alimentation ?

L'appareil fonctionne en 230 V~ monophasé, 50 Hz.

Quel est l'indice de protection de cet appareil ?

L'indice de protection est IP44, ce qui le protège contre les projections d'eau et les corps solides supérieurs à 1 mm.

Comment nettoyer la cassette rayonnante ?

Avant tout nettoyage, coupez l'alimentation électrique. Utilisez un chiffon sec pour dépoussiérer. N'utilisez jamais de produits agressifs comme l'acétone ou le trichloréthylène, et ne projetez pas d'eau.

Quelle est la garantie de l'appareil ?

La garantie est d'un an à compter de la date d'achat. Elle couvre l'échange ou la fourniture des pièces défectueuses, hors main-d'œuvre et transport. Les dommages dus à une installation non conforme ou à un usage anormal ne sont pas couverts.

Peut-on utiliser un thermostat avec la cassette ?

Oui, un thermostat simple allure est disponible en accessoire. Attention : pour une puissance cumulée supérieure à 2300 W, un relais externe est nécessaire.

Quelles sont les normes de sécurité applicables ?

L'appareil est conforme aux normes NF EN 60335-1 et NF EN 60335-2-30. L'installation doit respecter la norme NF C 15-100 en France.

Quel type de câble de raccordement utiliser ?

Utilisez un câble rigide de type H05RN-F 3x1 mm². Dénudez les conducteurs sur 8 mm et ne serrez pas l'isolant.

Comment fixer la cassette au plafond ?

Visser les pattes de fixation fournies au plafond, mettre en place la cassette dans les pattes et bloquer avec la vis. Pour une suspension par chaînettes, utilisez de la chaîne en acier électrozingué Ø 2,5 mm et des crochets adaptés.

MODE D'EMPLOI CRBT S.PLUS

Notice destinée à l'installateur et à l'utilisateur

Avertissements

Avant de passer à l'installation du produit, il est conseillé de lire attentivement les instructions données ci-dessous.

Le fabricant ne peut être considéré comme responsable et décline toute responsabilité en cas de dommages subis par les personnes ou les biens, à la suite d'une installation impropre, en référence aux avertissements reportés dans ce manuel.

L'installation, et la mise en service de l'appareil doivent être effectuées par un professionnel.

1 - Description - application

Les cassettes rayonnantes basse température 300 W et 600 W sont destinées au chauffage global et par le plafond des bâtiments thermiquement isolés de grande hauteur (gymnases, halls, salles de spectacle, bâtiments industriels,...), respectant la réglementation thermique en vigueur.

2-CHARACTERISTIQUES

• Hauteur d'installation entre 3 et 4,5 m.
• Carrosserie métallique en acier galvanisé avec revêtement thermoquartz blanc.
• Film chauffant en graphite/fibre de verre. Protection mécanique et dielectrique.
• Isolation thermique à l'arrière en laine minérale (épaisseur : 40 mm).
• Température de surface inférieure : 100°C.
• Isolation électrique : Classe I.
• Les cassettes sont conformes aux normes NFEN 60335-1 et NFEN 60335-2-30.

Puisance W	Tention V	Fréquence Hz	Indice de protection	Poids Kg
300	230 V~ mono	50	IP44	5
600	230 V~ mono	50	IP44	10,1

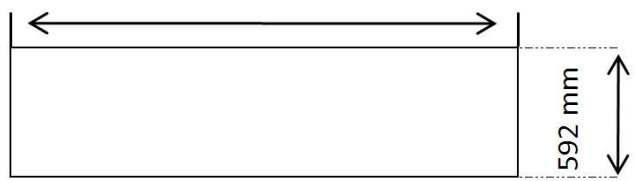

3 - Encombrement produit

L = 592 mm en 300 W

L = 1192 mm en 600 W

4 - Implantation

Les cassettes doivent être suspendues en position horizontale par rapport à la structure du bâtiment.

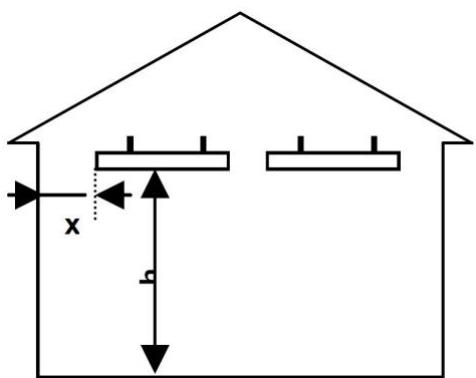

Avant de positionner les cassettes, il faut respecter les distances suivantes :

• Entre 1 m mini et 1,5 maxi entre le plafond (sous plancher béton ou sous plafond suspendu en fibres minérales) et la cassette.
• Du mur aux bords latéraux : x = 1,5 m mini à 3 m maxi.
• Du sol à la face de l'émetteur : les distances minimales pour un ratio de puissance installée de 60 W / m² sont h = 3m (300 W) et 3,5 (600 W). La hauteur maxi est de 4,5 m.
• L'évaluation de la hauteur d'installation en fonction du ratio de puissance peut se faire à partir d'abaques. Pour plus d'informations, nous consulter.

L'implantation des cassettes doit tenir compte des aménagements afin qu'il n'y ait pas d'obstacle important entre les appareils et le sol et en tout cas à moins d'un mètre de la face émettrice.

L'espacement entre chaque cassette est au maximum d'une fois la hauteur de pose des émetteurs par rapport au sol.

Les cassettes doivent être mises en position horizontale, et peuvent être fixées soit :

• Au plafond avec les pattes fournies
• Suspendues par chaînettes
• Encastrées dans un plafond

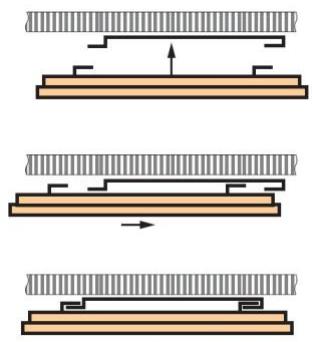

Fixation plafond :

Pour fixer la cassette, visser les pattes de fixation directement au plafond, mettre en place la cassette dans les pattes de fixation et mettre la vis de blocage (voir schémas).

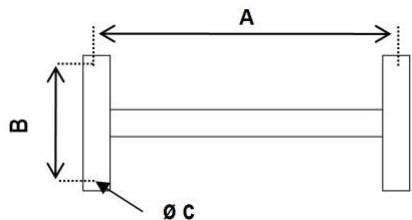

Puissance	A	B	∅C
300 W	340	280	6
600 W	935	280	6

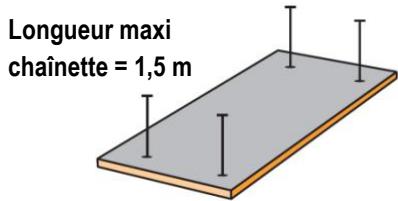

Fixation suspendue au plafond :

Pour assurer une résistance mécanique suffisante, nous conseillons d'utiliser de la chanette en acier électrozingué, Ø du fil 2,5mm et des crochets de même diamètre (composants non fournis).

Cassette encastrée dans un plafond :

La fixation de la cassette chauffante doit être indépendante de celle du plafond, et ne pas reposer sur les ossatures. Utiliser le même type de fixation que pour les cassettes suspendues.

La cassette doit être installée sur des rails acier.

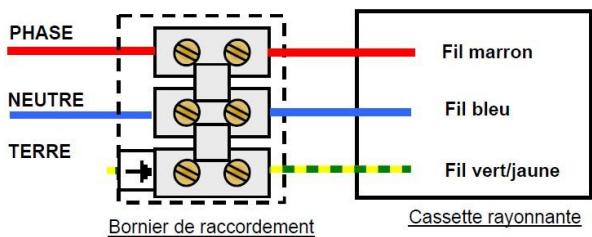

Avant toute opération, deconnecter l'alimentation électrique et s'assurer qu'elle NE POT PAS étre rétablie accidentiellement.

L'installation doit répondre aux normes en vigueur, notamment en France, à la norme NF C 15-100 et aux règles de l'art. Chaque produit ou composant entrant dans cette installation doit également être conforme aux normes qui lui sont applicables.

Assurez-vous que les caractéristiques du réseau sont compatibles avec l'appareil à brancher.

Pour le raccordement au réseau électrique, il est nécessaire d'utiliser un dispositif omnipolaire avec ouverture de contact d'au moins 3 mm, ainsi qu'un câble de raccordement rigide de type H05RN-F de section 3x1mm²

Il faut dénuder les conducteurs sur 8 mm pour ne pas risquer d'entrée en contact avec d'autres fils ou des parties métalliques. Les fils ne devront pas être serrés sur l'isolant.

7 - Regulation et programmation

La souplesse d'utilisation des cassettes rayonnantes basse température permet d'intégrer les apports, les appels de puissance et gérer les possibilités de la tarification EDF.

Un système de régulation et de programmation adapté permet une utilisation optimale de l'installation. Un thermostat simple allure disponible en accessoire peut être utilisé sur ce produit. Se référer à la notice du thermostat.

Attention, au-delà d'une puissance cumulée de 2300 W, le raccordement doit se faire via un relais externe.

Dans le cadre d'un chauffage global, il est indispensable de partitionner le bâtiment en un ensemble de zones thermiquement homogènes et dont le mode d'utilisation est identique.

8-ENTRETIEN

Ne jamais utiliser des produits agressifs (acétone, trichloréthylène,...) ou projeter de l'eau.

Pour nettoyer l'appareil, il suffit de le dépoussiérer, après avoir coupé l'alimentation électrique.

9 - Garantie

• La durée de garantie est de 1 an à compter de la date d'achat.
• S. PLUS assure l'échange ou la fourniture des pièces reconnues défectueuses à l'exclusion de tous dommages et intérêts.
• Les frais de main d’œuvre, de déplacement et de transport sont à la charge de l’usager.
• Les déteriorations provenant d'une installation non conforme, d'un réseau d'alimentation ne respectant pas la norme NF EN 50160, d'un usage anormal ou du non-respect des prescriptions de ladite notice ne sont pas couvertes par la garantie.
• Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil.

Compte tenu des améliorations et des perfectionnements effectués sur nos appareils, nous nous réservons le droit de modifier, sans préavis, leurs caractéristiques. Seule la notice technique accompagnant le matériel est valable.
