CCP4AG E1 - Régulation de chauffage S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Coffret de régulation de chauffage
Marque	S.PLUS
Modèle	CCP4AG E1
Alimentation	230 V ~ 50 Hz, monophasé + terre
Nombre maximum d'appareils commandés	4 aérothermes ou minithermes gaz S.PLUS (AG, MIN, AG-EX)
Type de programmation	Journalière et hebdomadaire
Consignes de température	Jour (confort) et Nuit (économie)
Sonde de température	Fournie avec câble
Fusibles	F1: 5×20 2A, F2: 5×20 6A max (à calibrer selon appareils)
Protection différentielle	Nécessaire en tête d'installation (conforme à la réglementation)
Dimensions (approx.)	200 × 150 × 80 mm
Poids (approx.)	0,5 kg
Fonctions principales	Interrupteur Marche/Arrêt, réglage heure/jour, programmation périodes, mode Auto/Manuel, code secret (défaut 1234)
Raccordement électrique	Bornes 1-2 sonde, 3-10 appareils (1 à 4), 13-14 alimentation
Entretien	Vérifier périodiquement l'état des fusibles et des connexions
Sécurité	Débrancher l'alimentation avant toute intervention ; utiliser une protection différentielle

FOIRE AUX QUESTIONS - CCP4AG E1 S.PLUS

Comment mettre à l'heure et au jour le coffret CCP4AG E1 ?

Appuyez sur la touche de réglage, puis utilisez les touches ▲/▼ pour sélectionner le jour de la semaine (ex: Jeudi). Validez par OK. Réglez ensuite l'heure puis les minutes de la même manière.

Comment régler la température de consigne jour et nuit ?

Appuyez sur la touche de réglage de consigne, puis utilisez les touches ▲/▼ pour régler la température jour (confort). Validez par OK, puis réglez la température nuit (économie) et validez.

Comment programmer les périodes de chauffage pour un jour ?

Appuyez sur PROG. Sélectionnez le nombre de périodes (0, 1 ou 2) avec les touches ▲/▼ et validez. Réglez l'heure de début et de fin de chaque période. La régulation utilise la consigne jour pendant ces périodes et la consigne nuit en dehors.

Comment copier une programmation d'un jour à l'autre ?

Après avoir programmé un jour, l'écran affiche « COPIER Lundi sur ». Utilisez les touches pour sélectionner chaque jour à copier et validez par OK. Les jours sélectionnés apparaîtront avec un carré. Pour ne pas copier, appuyez jusqu'à revenir au jour initial.

Comment utiliser le mode manuel ?

Appuyez sur la touche de mode, sélectionnez Manuel avec ▲/▼ et validez. Le chauffage fonctionnera en continu. Pensez à repasser en mode Auto après utilisation pour revenir à la programmation.

Comment activer ou désactiver le code secret ?

Appuyez sur la touche code, entrez le code à 4 chiffres (défaut 1234) en utilisant ▲ pour chaque chiffre et validez par OK. Le symbole apparaît. Pour désactiver, refaire la même procédure avec le code.

Que faire si les appareils s'allument et s'éteignent aussitôt ?

Vérifiez le câblage de l'alimentation : la phase et le neutre doivent être correctement branchés. Lors d'une première mise en service, purgez les canalisations de gaz. Si le problème persiste, vérifiez les fusibles.

Comment remplacer les fusibles ?

Coupez l'alimentation électrique. Les fusibles sont situés sur le coffret : F1 (5×20 2A) et F2 (5×20 6A max). Remplacez par des fusibles de mêmes caractéristiques. F2 doit être calibré en fonction du nombre d'appareils raccordés.

Puis-je commander plus de 4 appareils ?

Non, le coffret CCP4AG E1 est conçu pour commander un maximum de 4 appareils (aérothermes ou minithermes gaz S.PLUS). Pour davantage, il faut utiliser plusieurs coffrets.

Comment effectuer une réinitialisation en cas d'affichage anormal ?

Si l'écran affiche des signes incompréhensibles, effectuez un arrêt puis un redémarrage du coffret en coupant puis rétablissant l'alimentation électrique. Cela réinitialise l'affichage.

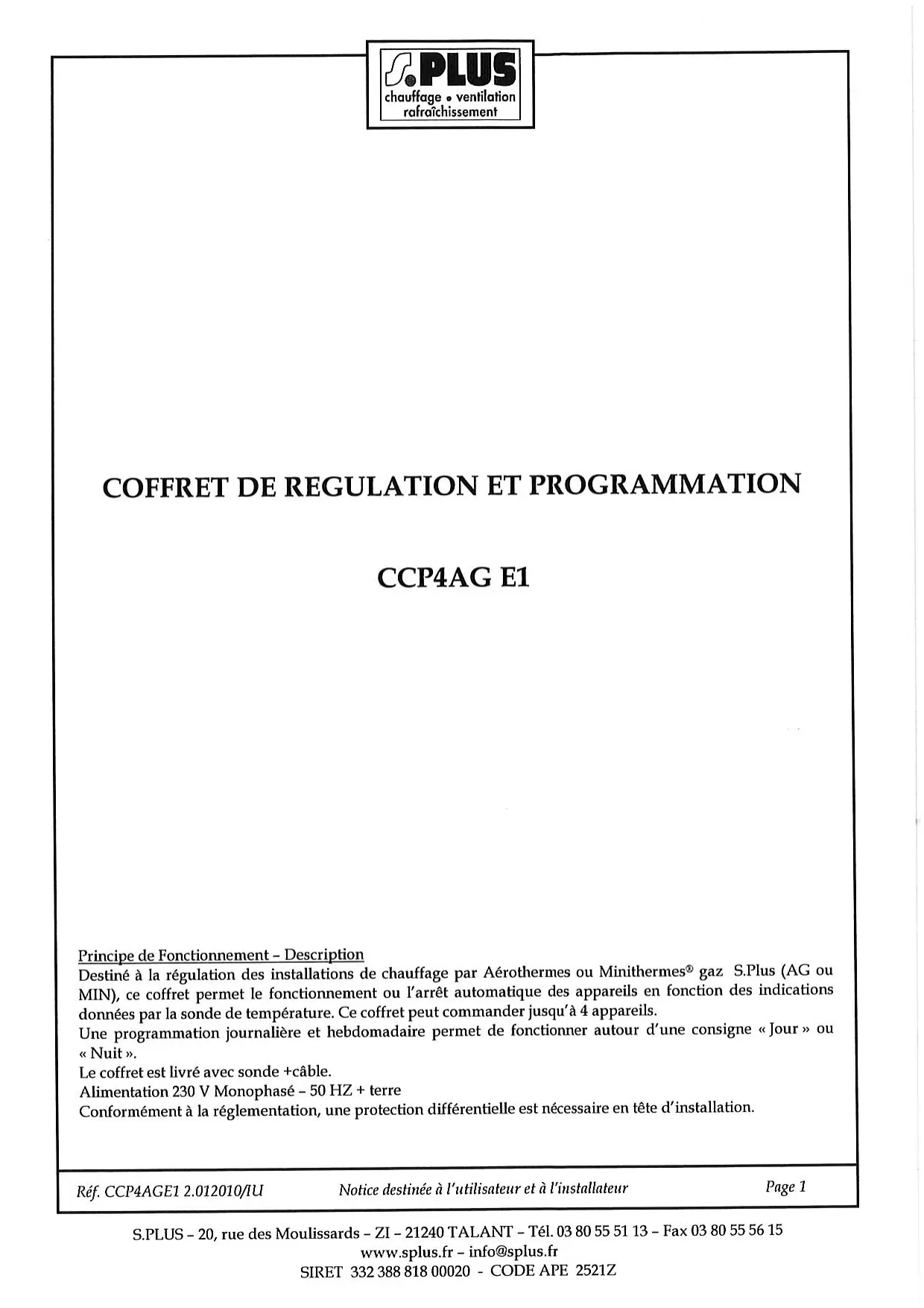

MODE D'EMPLOI CCP4AG E1 S.PLUS

Principe de fonctionnement - description

Destiné à la régulation des installations de chauffage par Aérothermes ou Minithermes® gaz S. Plus (AG ou MIN), ce coffret permet le fonctionnement ou l'arrêt automatique des appareils en fonction des indications données par la sonde de température. Ce coffret peut commander jusqu'à 4 appareils.

Une programmation journalière et hebdomadaire permet de fonctionner autour d'une consigne « Jour » ou « Nuit »

Le coffret est livré avec sonde + câble.

Alimentation 230 V Monophase - 50 Hz + terre

Conformément à la réglementation, une protection différentielle est nécessaire en tête d'installation.

Notice destinée à l'utilisateur et à l'installateur

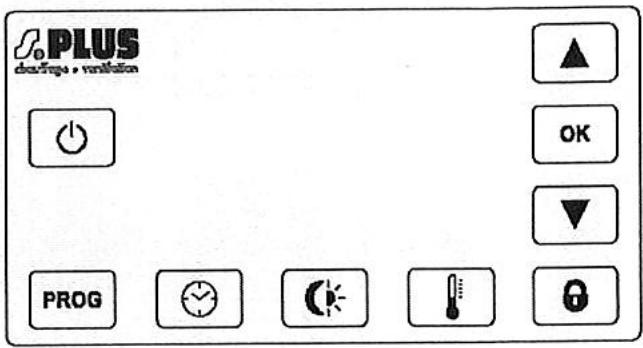

Interrupteur Marche - Arrêt

Programmation Heure-Jour

Mise à l'heure au jour de la semaine

Réglage Consigne Jour et Nuit

Position « Auto » ou « Manuel »

Code d'accès

Modification réglage en + ou en -

Validation réglage

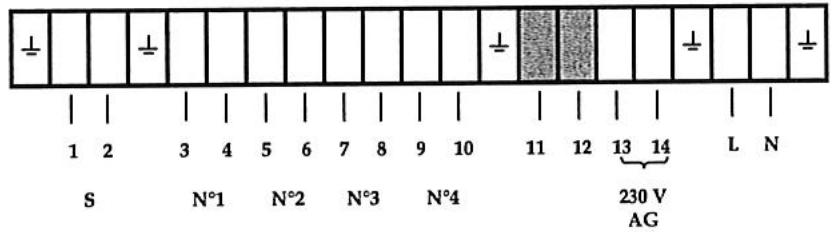

Raccordement electrique

Alimentation 230 V Monophasée + terre

S = 1-2 Sonde Température

3-4 Borne T1-T2 AG/MIN N^1 ou Bornes 1 et 2 AG-EX N^1

5-6 Borne T1-T2 AG/MIN N^2 ou Bornes 1 et 2 AG-EX N^2

7-8 Borne T1-T2 AG/MIN N^3 ou Bornes 1 et 2 AG-EX N^3

9-10 Borne T1-T2 AG/MIN N°4 ou Bornes 1 et 2 AG-EX N°4

13-14 Alimentation 230 V AG/MIN/AG-EX N°1-2-3-4

Attention: Pour AG-EX, enlever sur l'aérotherme le shunt entre 1 et 2 et le remettre entre A et C.

Les bornes 11 et 12 ne sont pas utilisées

Valeur des fusibles

F1 5 × 20 2A

F2 5 × 20 6 A Maxi (à calibrer en fonction du nombre d'appareils raccordés (voir notices des appareils)

Attention : tout raccordement doit se faire hors tension

1. Mise à l'heure et au jour

Appuyersur

Régler le jour de la semaine : Exemple : Jeudi à l'aide des touches.

Valider par OK

Régler l'heure OK

Régler les minutes → OK

2. Réglage consigne température

Appuyersur

Régler T° Confort (jour) à l'aide des touches. ▲ ▼ → OK

Régler T° Économie (nuit) à l'aide des touches. ▲ ▼ → OK.

3. Programmation périodes de fonctionnement

Pour chaque jour de la période, vous pouvez programmer 0, 1 ou 2 périodes de chauffage « Jour ». En dehors de ces périodes, la régulation se fera autour de la consigne « Nuit » (économie)

Appuyer sur PROG, apparait : [LUNDI]

Sélectionner 0, 1 ou 2 périodes de chauffage

[0, 1 ou 2] à l'aide des touches, valider par.

Régler l'heure d'enclenchement de la 1ère période jour :

Régler l'heure de déclenchement de la 1ère période jour :

Procéder de la même façon le cas échéant pour la 2ème période jour.

À la dernière validation, apparait « COPIER Lundi sur »

Choisir chaque jour à copier à l'aide de.

Sélectionner chaque jour par □ (Si vous ne souhaitez pas copier de jour, appuyer sur □ jusqu'à [Lundi] et sélectionner [Mardi] en appuyant sur PROG.)

Contrôle de la programmation

Appuyer sur PROG, contrôler Lundi

Appuyer sur PROG, contrôler Mardi, etc... jusqu'à Dimanche.

Pour modifier le réglage d'une période donnée, appeler cette période par PROG et modifier, comme précédemment. Tout nouveau réglage efface le précédent.

Fonction auto ou manuel

Appuyer sur la touche. 8. Sélectionner « Auto » ou « Manuel » à l'aide de ▲ → OK

À la fin d'une période « Manuel », penser à resélectionner le mode « Auto »

Code secret - Un code secret est entré dans le circuit ^ 1234

Appuyer sur ⑥. Rentrer le code à 4 chiffres à l'aide de △. Valider chaque chiffre par OK. Le symbole ⑥ apparaît sur l'écran.

Cette position empêche toute modification du réglage de la programmation et de la température.

Pour annuler le code secret, appuyer sur et recomposez le code.

Si vous voulez changer ce code 1234, il faut :

Appuyersur

Rentre le nouveau code à 4 chiffres et appuie sur

Apparaît : « nouveau code OK ? »

Appuyer sur. (le cadenas n'est pas fermé)

Recommencer la procédure avec le nouveau code en terminant par.

Attention: Si vous utilisez le « code secret », notez-le et conservez-le. Vous en aurez besoin pour l'annuler.

Mise en service

Après avoir raccordé le coffret électrique, calibrer le fusible 5 × 20, F2 et régler la consigne de température et la programmation, ouvrir la vanne gaz, appuyer sur le bouton « Marche ». Le cycle de démarrage des appareils est enclenché (pré-ventilation ≈1', démarrage brûleur ≈1 à 3', ventilation).

Si vous souhaitez arrêter votre installation, appuyer sur (arrêt).

Attention, lorsque le thermostat, la programmation ou le arrêtent les appareils, ils restent sous tension. Pour toute intervention dans un appareil, débrancher le connecteur arrêté après avoir attendu le cas échéant la fin de la post-ventilation.

Anomalies possibles :

Les appareils s'allument et s'éteignent aussitôt. Vérifier sens alimentation Phase/neutre. Lors d'une première mise en route, bien purger les canalisations gaz. - Si au cours d'une manipulation des touches, l'écran affiche des signes incompréhensibles, faire un arrêt puis un redémarrage.
