ALR 505 - Coffret de commande électrique S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Coffret de commande électrique pour panneaux radiants
Marque	S.PLUS
Modèle	ALR 505
Nombre de zones	5
Nombre maximal de radiants commandés	Jusqu'à 40 radiants type RG simple allure
Alimentation	230 V monophasé 50 Hz + terre
Protection différentielle requise	Oui, en tête d'installation
Disjoncteur général	Coupe-circuit bipolaire (phase + neutre) pour cartouches 10,3 x 38 GF
Calibre des fusibles	0,1 A par radiant + 0,25 A par électrovanne gaz
Relais temporisé	45 secondes, 230 V, 6 A, type DMB01 multifonction
Thermostat fourni	Oui, modèle ALR 40, à installer dans la zone pilote
Interrupteurs et voyants	1 interrupteur général + voyant, 5 interrupteurs de zone + voyants
Dimensions (estimées)	Environ 30 x 25 x 15 cm
Poids (estimé)	Environ 2 kg
Entretien et nettoyage	Nettoyer avec un chiffon sec. Éviter l'humidité et les produits chimiques.
Consignes de sécurité	Débrancher l'alimentation avant toute intervention. Utiliser une protection différentielle adéquate.
Pièces détachées	Cartouches fusibles 10,3 x 38 GF, relais temporisé, thermostat ALR 40
Réparabilité	Les fusibles et le relais sont remplaçables par un professionnel.
Informations générales	Coffret destiné à la commande d'installations de chauffage par panneaux radiants S.PLUS. Régulation automatique via thermostat et électrovannes.

FOIRE AUX QUESTIONS - ALR 505 S.PLUS

Quelle est l'alimentation électrique requise pour le coffret ALR 505 ?

Le coffret nécessite une alimentation 230 V monophasé 50 Hz avec conducteur de terre. Une protection différentielle en tête d'installation est obligatoire.

Combien de radiants peuvent être commandés par ce coffret ?

Il peut commander jusqu'à 40 radiants type RG simple allure répartis sur 5 zones.

Comment installer le thermostat ?

Le thermostat (modèle ALR 40) doit être installé dans la zone pilote. Raccorder les bornes 1 et 2 ainsi que la terre.

Que faire si les radiants ne s'allument pas ?

Vérifier que le thermostat demande du chauffage (consigne > température ambiante), que la vanne gaz est ouverte, que les fusibles sont corrects et que les raccordements électriques sont bons.

Quelle est la fonction du relais temporisé ?

Le relais temporisé assure la mise sous tension des radiants pendant 45 secondes pour leur allumage. Un mauvais réglage peut détruire les blocs d'allumage.

Comment calibrer les fusibles ?

Calibre = 0,1 A par radiant + 0,25 A par électrovanne gaz. Utiliser des cartouches 10,3 x 38 GF. En cas d'alimentation sans neutre, remplacer le tube de neutre par une cartouche.

Y a-t-il un bouton de réinitialisation ?

Oui, un bouton poussoir en façade permet de déclencher à nouveau l'allumage après sélection d'une zone.

Quels sont les voyants présents ?

Un voyant général et cinq voyants de zone. Les voyants de zone ne s'allument que lorsque les radiants fonctionnent.

Comment arrêter les radiants ?

L'arrêt est automatique lorsque la consigne de température est atteinte : le thermostat coupe l'alimentation des électrovannes, les radiants s'éteignent.

Où trouver la notice complète ?

La notice est disponible gratuitement au format PDF sur notice-facile.com pour l'appareil S.PLUS ALR 505.

MODE D'EMPLOI ALR 505 S.PLUS

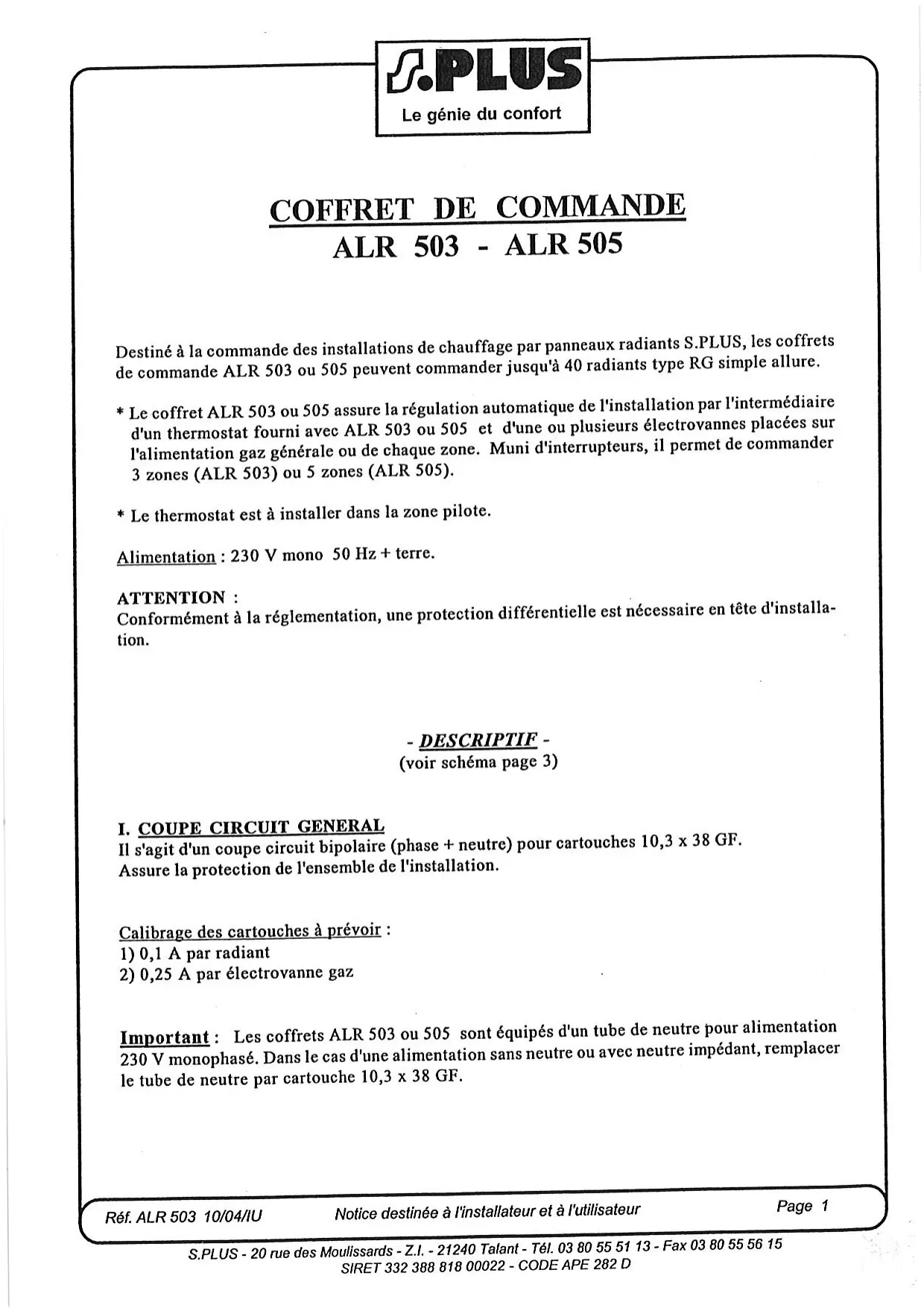

Destiné à la commande des installations de chauffage par panneaux radiants S. PLUS, les coffrets de commande ALR 503 ou 505 peuvent commander jusqu'à 40 radiants type RG simple allure.

• Le coffret ALR 503 ou 505 assure la régulation automatique de l'installation par l'intermédiaire d'un thermostat fourni avec ALR 503 ou 505 et d'une ou plusieurs électrovannes placées sur l'alimentation gaz générale ou de chaque zone. Muni d'interrupteurs, il permet de commander 3 zones (ALR 503) ou 5 zones (ALR 505).
• Le thermostat est à installer dans la zone pilote.

Alimentation: 230V mono 50Hz + terre.

ATTENTION: Conformément à la législation, une protection différentielle est nécessaire en tête d'installation.

• DESCRIPTIF -

(voir schéma page 3)

I. COUPE circuit general

Il s'agit d'un coupe-circuit bipolaire (phase + neutre) pour cartouches 10,3 x 38 GF. Assure la protection de l'ensemble de l'installation.

Calibration des cartouches à prévoir :

1) 0,1 A par radiant 2) 0,25 A par électrovanne gaz.

Important: Les coffrets ALR 503 ou 505 sont équipés d'un tube de neutre pour alimentation 230V monophasé. Dans le cas d'une alimentation sans neutre ou avec neutre impedant, remplacer le tube de neutre par cartouche 10,3× 38 GF.

II. RELAIS TEMPORISE - 45 seconds - 230 V - 8

Assure la mise sous tension des radiants pendant 45 s pour leur allumage

6A - 230 V - Réglement range 0,1 m - Time 7,5

Type DMB01 - multifunction

Réglage : fonction : In - Temps : 7 - Plage : 6^s

Attention: À l'allumage, les radiants ne doivent être sous tension que pendant 45 s. Toute mise sous tension prolongée ou permanente due à un mauvais réglage du temporisateur entraînerait la destruction des blocs d'allumage des radiants.

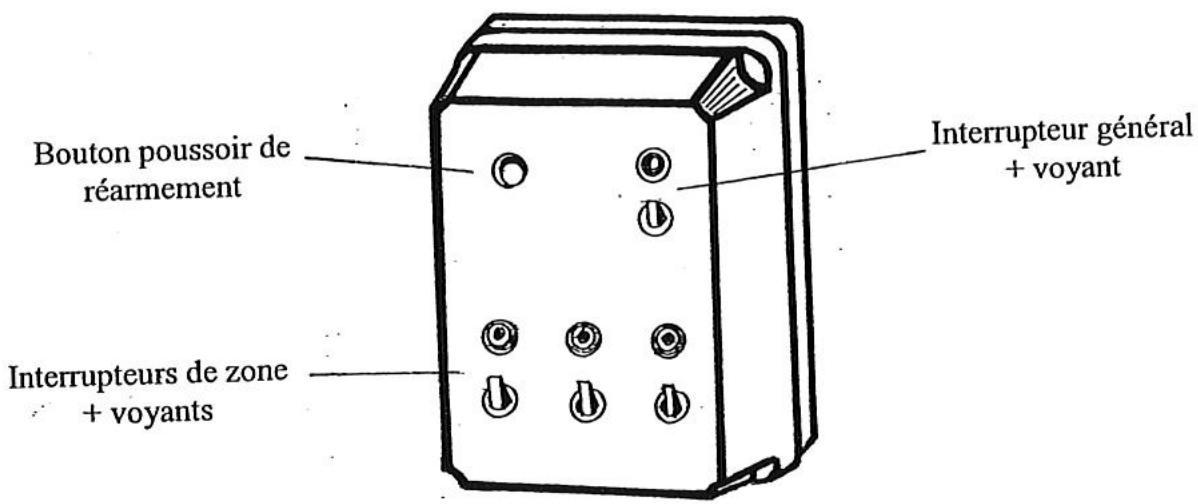

III. Interrupeurs et commandes en FACADE

• Un bouton poussoir permet de reprouvoquer un allumage des radiants après sélection d'une nouvelle zone.
• Un interrupteur général + voyant.
• 3 ou 5 interrupteurs de zone avec voyants (ALR 503 - 505). Les voyants de zone ne s'allument que lorsque les radiants fonctionnent.

IV. thermostat jour (ALR 40)

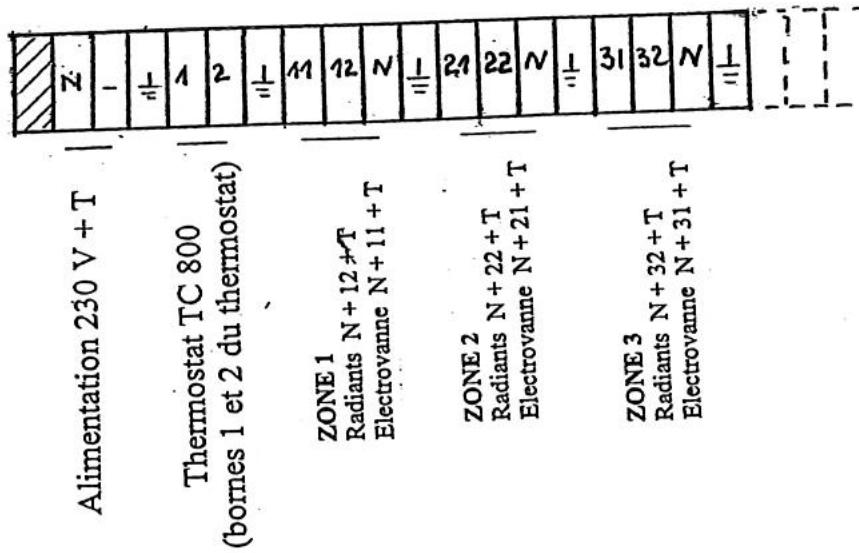

Raccorder les bornes 1 et 2 + terre du thermostat.

Selon la réglementation, il est nécessaire de prévoir un minimum d’introduction d’air neuf. Si cette introduction d’air neuf se fait par le biais d’un ventilateur, ce dernier sera branché sur l’électrovanne gaz de la zone pilote.

Mise en service

Après raccordements électriques amont et aval du coffret et calibrage des fusibles en fonction des radiants et des électromagnétiques :

1) Afficher la consigne thermostatique 2) Ouvrir la vanne gaz manuelle 3) Enclencher l'interrupteur général sur la position Marche : 4) Enclencher les interrupteurs des zones à faire fonctionner : La ou les électrovannes s'ouvrent, les radiants sont sous tension pendant 45 secondes et s'allument.

Arrêt des radiants :

Arrêt des Radiants: La consigne étant atteinte, le thermostat coupe l'alimentation de (ou des) électrovannes(s), les radiants s'éteignent.

Anomalies possibles :

• Les radiants ne s'allument pas :
• vérifier que le thermostat est en besoin de chauffage,
• vérifier que la vanne gaz est ouverte,
• vérifier les raccordements.
