Type de produit	Régulateur de chauffage
Marque	S.PLUS
Modèle	ALR 40 E1
Alimentation	230 V monophasé 50 Hz + terre
Courant maximum	6 A (à calibrer selon nombre de radiants)
Protection différentielle requise	Oui
Compatibilité	Radiants gaz S.Plus type RG
Sonde de température	Incluse avec câble
Réglage de consigne	Oui, réglable (température confort jour)
Temporisation de pré-allumage	45 secondes
Code secret	Oui (4 chiffres)
Verrouillage des réglages	Oui, via code secret
Affichage	Oui (symbole de verrouillage)
Fusible	5 x 20 mm, type F2
Dimensions (approx.)	150 x 120 x 70 mm
Poids (approx.)	0.5 kg
Indice de protection	IP20
Installation	Murale
Fonctions	Marche/Arrêt, réglage consigne, code secret
Entretien	Nettoyer avec un chiffon sec
Sécurité	Fusible, protection différentielle en tête d'installation

FOIRE AUX QUESTIONS - ALR 40 E1 S.PLUS

Comment régler la température de consigne ?

Appuyez sur la touche de réglage, puis utilisez les touches + et - pour ajuster la température confort (jour). Validez avec la touche OK.

Comment activer le code secret ?

Appuyez sur la touche code, puis entrez un code à 4 chiffres à l'aide des touches + et -. Validez chaque chiffre avec OK. Le symbole de verrouillage apparaît à l'écran.

Comment annuler le code secret ?

Appuyez sur la touche 0 et recomposez le code à 4 chiffres. Assurez-vous de noter et conserver votre code secret.

Que faire si les radiants ne s'allument pas ?

Vérifiez que le coffret est en besoin de chauffage (sonde demande), que la vanne gaz est ouverte, et que les raccordements gaz et électriques sont corrects.

Pourquoi les radiants ne rougissent-ils pas ?

Cela peut être dû à une pression gaz insuffisante. Vérifiez l'alimentation en gaz.

Quelle est la durée de la temporisation de pré-allumage ?

La temporisation est de 45 secondes. Après cette période, les radiants restent allumés si la sonde le demande.

Faut-il une protection différentielle ?

Oui, conformément à la réglementation, une protection différentielle est nécessaire en tête d'installation.

Quel type de fusible utiliser ?

Utilisez un fusible 5 x 20 mm, type F2, à calibrer en fonction du nombre de radiants (100 mA par radiant).

Comment raccorder électriquement le coffret ?

Effectuez le raccordement hors tension. Veillez à ce que les câbles ne contraignent pas les bornes du circuit imprimé. Respectez la phase, neutre et terre.

Puis-je verrouiller les réglages sans code ?

Non, le verrouillage des réglages se fait uniquement via le code secret. Sans code, les réglages restent modifiables.

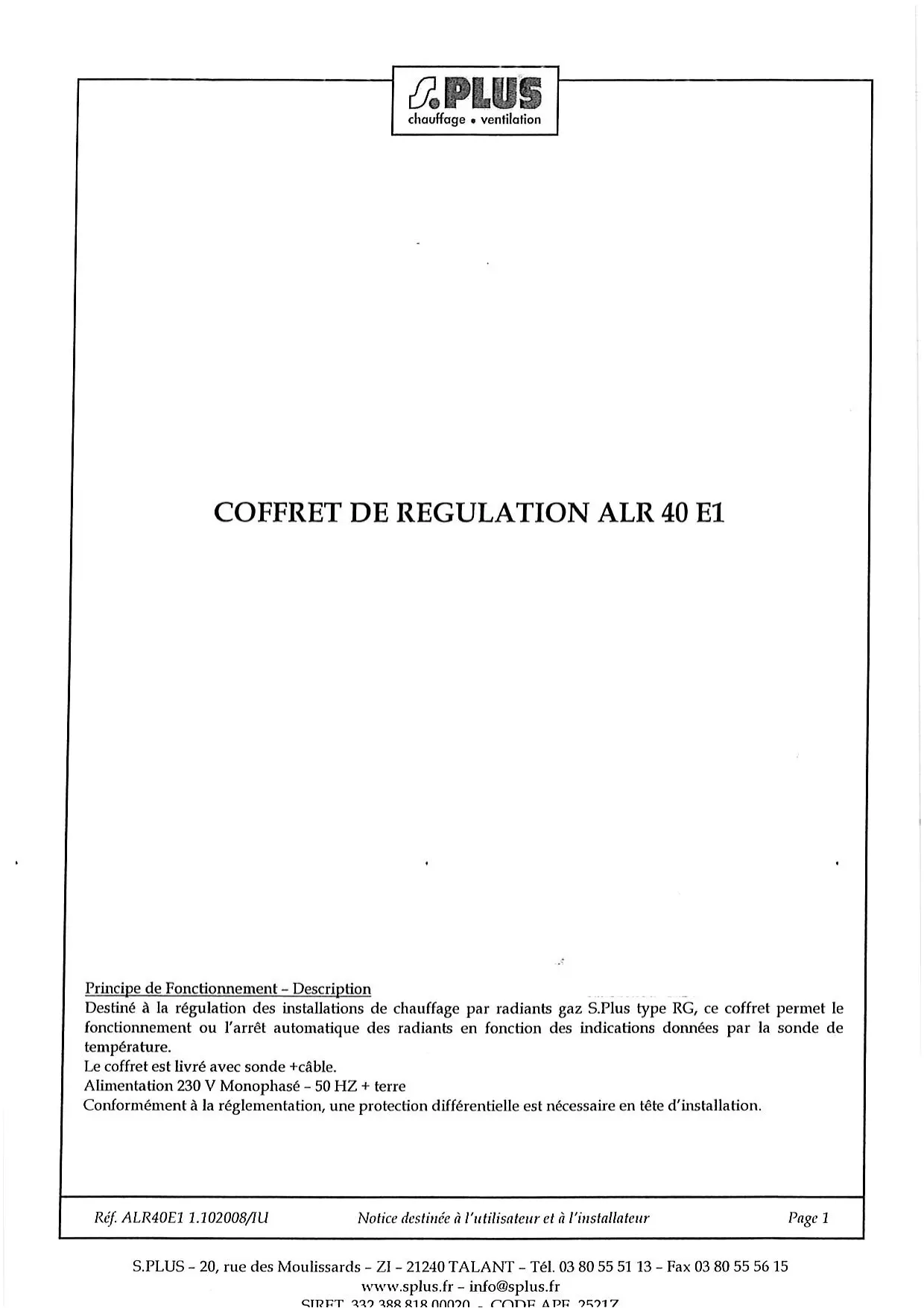

MODE D'EMPLOI ALR 40 E1 S.PLUS

Principe de Fonctionnement - Description

Destiné à la régulation des installations de chauffage par radiants gaz S. Plus type RG, ce coffret permet le fonctionnement ou l'arrêt automatique des radiants en fonction des indications données par la sonde de température.

Le coffret est livré avec sonde + câble.

Alimentation 230 V Monophase - 50 Hz + terre

Conformément à la réglementation, une protection différentielle est nécessaire en tête d'installation.

DESCRIPTEF

Interrupteur Marche - Arrêt

INACTIF

INACTIF

Réglage Consigne T°

INACTIF

Code d'accès

Modification réglage en + ou en -

Validation réglage

RACCORDEMENT ELECTRIQUE

6 A Maxi (à calibrer en fonction du nombre de radiants raccordés (100 mA par RG))

Attention: tout raccordement doit se faire hors tension - Veiller à ce que les câbles ne « contraignent » pas les bornes de raccordement du circuit imprimé.

Réglage consigne de température

Appuyersur

Régler T° Confort (jour) à l'aide des touches

Code secret

Appuyersur

Rentre un code à 4 chiffres à l'aide de ▲ - Valider chaque chiffre par OK

Le symbole 6 apparaît sur l'écran.

Cette position empêche toute modification du réglage de la programmation et de la température.

Pour annuler le code secret, appuyez sur 0 et recomposez le code.

Attention: Si vous utilisez le «code secret», notez-le et conservez-le. Vous en aurez besoin pour l'annuler.

Mise en service

Après avoir raccordé le coffret électrique, calibrer le fusible 5 × 20, F2 et régler la consigne de température, ouvrir la vanne gaz, appuyer sur le bouton « Marche ». Les radiants sont sous tension pendant 45 secondes, ils s'allument. À la fin de la temporisation, les radiants restent en fonctionnement tant que la sonde le demande.

Si vous souhaitez arrêter votre installation, appuyer sur (arrêt).

Anomalies possibles :

Les radiants ne s'allument pas :

Vérifier que le coffret est en besoin de chauffage. Vérifier que la vanne gaz est ouverte. Vérifier les raccordements gaz et électrique.

Les radiants ne rougissent pas, la flamme « tourne » sur la face des radiants :

• Pression gaz insuffisante.
