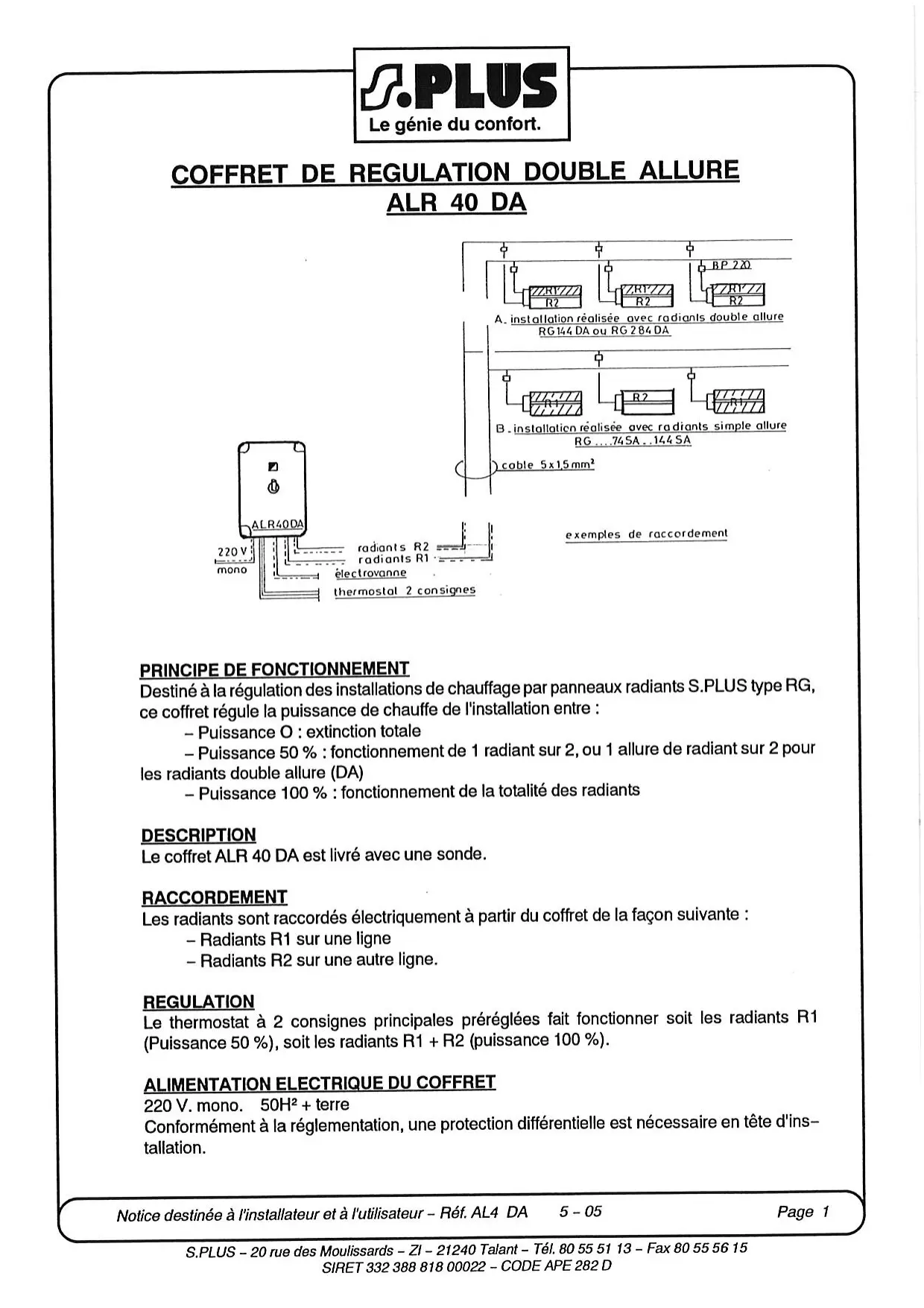

MODE D'EMPLOI ALR 40 DA S.PLUS

Destiné à la régulation des installations de chauffage par panneaux radiants S. PLUS type RG, ce coffret régule la puissance de chauffe de l'installation entre :

• Puissance 0 : extinction totale
• Puissance 50% : fonctionnement de 1 radiant sur 2, ou 1 allure de radiant sur 2 pour les radiants double allure (DA)
• Puissance 100% ; fonctionnement de la totalité des radiants

Description

Le coffret ALR 40 DA est livré avec une sonde.

Raccordement

Les radiants sont raccordés électriquement à partir du coffret de la façon suivante :

• Radiants R1 sur une ligne
• Radiants R2 sur une autre ligne.

Regulation

Le thermostat à 2 consignes principales préréglées fait fonctionner soit les radiants R1 (puissance 50%), soit les radiants R1 + R2 (puissance 100%).

Alimentation electrique du coffret

220 V. mono. 50H² + terre

Conformément à la réglementation, une protection différentielle est nécessaire en tête d'installation.

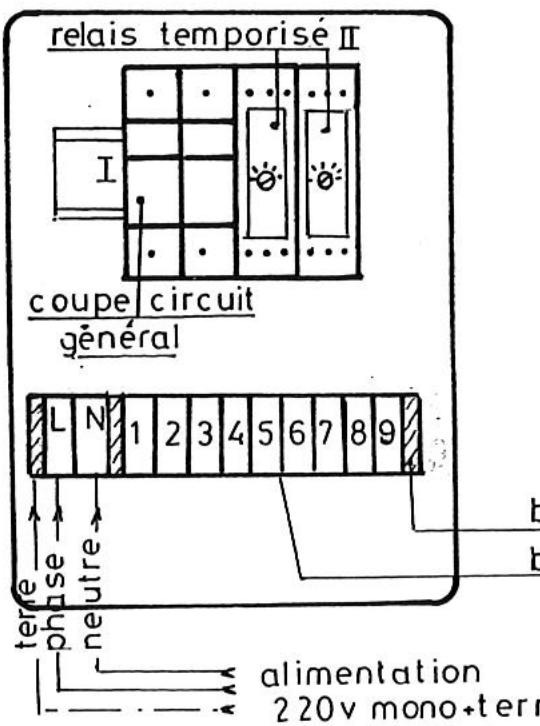

I. COUPE circuit general

Il s'agit d'un coupe-circuit bipolaire (phase + neutre) pour cartouches 10,3 x 38 GF.

Assure la protection de l'ensemble de l'installation.

Calibrage des cartouches à prévoir :

1) - 0,1A par radiant simple allure 2) - 0,2A par radiant double allure 3) - 0,25A par électrovanne gaz...

Important: Le coffret ALR 40 DA est équipé d'un tube de neutre pour alimentation 220 V monophasé. Dans le cas d'une alimentation sans neutre ou avec neutre impédant, remplaçer le tube de neutre par cartouche 10,3 x 38 GF.

II. RELAIS Temporise

6A - 220 V - Réglage 45 secondes (assure la mise sous tension des radiants pendant 45 s pour leur allumage).

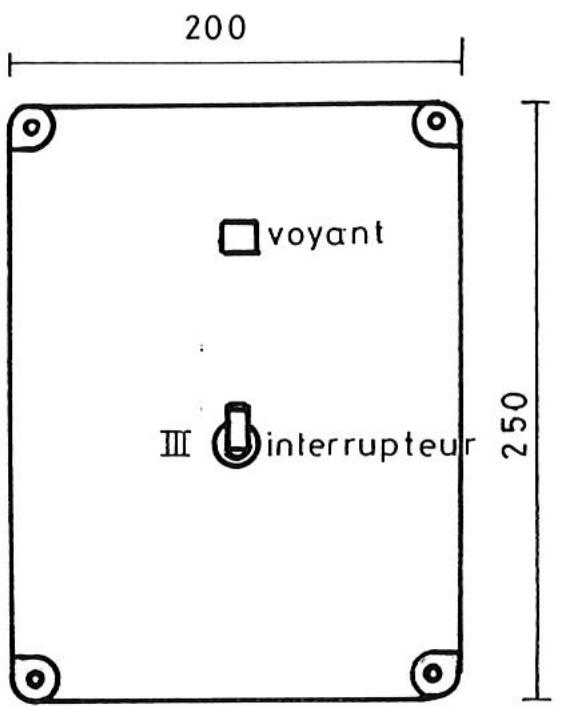

III. Interrupeur marche-arret + VOYANT

En façade du coffret : Position marche = voyant allumé - Le thermostat commande le fonctionnement des radiants.

Position arrêt = voyant éteint - Les radiants sont à l'arrêt.

IV. thermostat jour ref. TC 2500 a de deux consignes

L'écart entre les 2 consignes est préréglé à 2°C environ.

Raccordement, voir pages suivantes

La régulation jour se fait entre deux consignes : - la consigne affichée

-la consigne affichée - 2°C

Exemple : affichage consigne +16°C.

Si la température du bâtiment est de 10°C à la mise en route, l'ensemble de l'installation se met en fonctionnement. À température +16°C : arrêt. Lorsque la température repassera en dessous de la consigne 16°C, allumage de l'allure 1 (radiants R1). Si l'allure 1 est suffisante, la température monte à 16°C : arrêt. Si l'allure 1 est insuffisante, la température va baisser, à +14°C allumage de l'allure 2 (radiants R1 + R2), la température remontera, il y aura arrêt total à 16°C.

Mise en service

Après raccordements électriques amont et aval du coffret,

1) calibrer les fusibles en fonction des radiants et électrovanne commandés 2) afficher la consigne thermostatique 3) enclencher l'interrupteur sur la position : Marche la ou les électrovanne s'ouvre, les radiants sont sous tension pendant 45 s et s'allument.

Arrêt des radiants : la consigne étant atteinte, le thermostat coupe l'alimentation de l'électrovanne, les radiants s'éteignent.

Anomalies possibles : les radiants ne s'allument pas

• vérifier que le thermostat est en besoin de chauffage.
• vérifier que la vanne gaz est ouverte
• vérifier les raccordements.

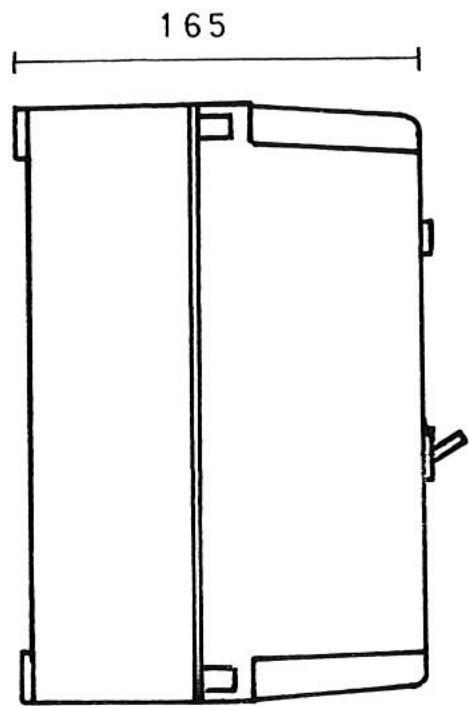

ALR 40 DA

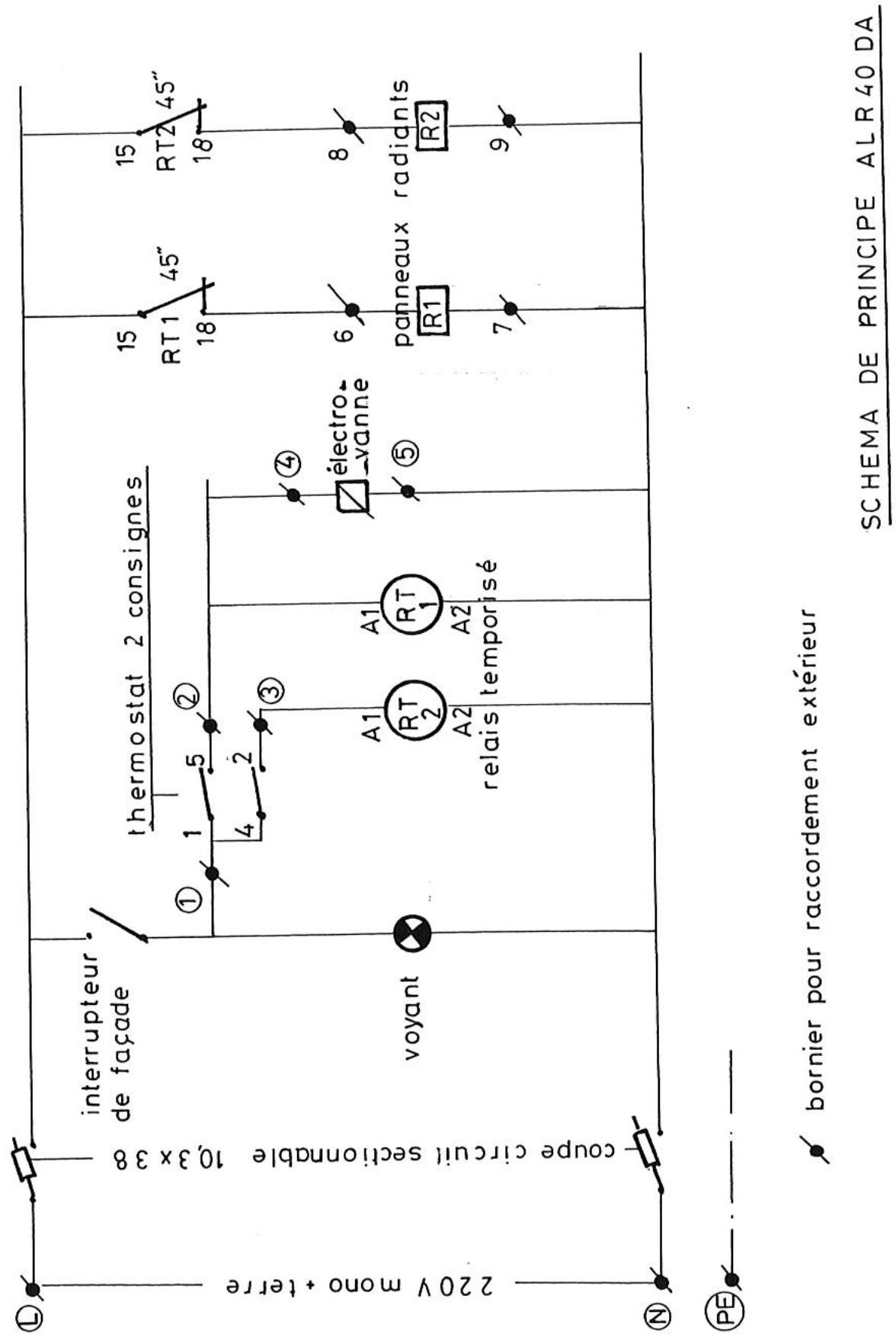

RACCORDEMENT
1	bordes1.et4thermostat(shunt à faire entre1et 4)
2	borne5thermostat
3	borne2thermostat
4.5	électrovanne générale
6.7	panneaux radiants R1
8.9	panneaux radiants R2

borne pour raccordement terre bornier
