A1L DELTA - Pompe S.PLUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à fioul
Marque	S.PLUS
Modèle	A1L DELTA
Code produit	DEL03002 (rotation gauche) / DELO3004 (rotation droite)
Rotation	Gauche (DEL03002) ou Droite (DELO3004)
Puissance consommée	Environ 150 W
Tension d'alimentation	230 V / 50 Hz
Pression de service	10 à 15 bar
Débit nominal	Environ 40 L/h
Raccordement aspiration	1/4" BSP
Raccordement refoulement	1/4" BSP
Composants intégrés	Régulateur de pression, bypass, électrovanne, filtre, prise manomètre
Matériau du corps	Fonte et aluminium
Dimensions (L x l x h)	200 x 150 x 150 mm
Poids	3 kg
Type de gicleur compatible	Suntec AS47C, Danfoss MSLA, etc. (voir tableau d'équivalence)
Entretien	Nettoyage régulier du filtre et vérification de l'électrovanne
Sécurité	Bypass intégré et protection thermique
Pièces détachées disponibles	Électrovanne, régulateur, filtre, joint
Réparabilité	Facilement démontable, pièces standards
Utilisation	Chaudière à fioul, brûleur
Garantie	2 ans (selon revendeur)

FOIRE AUX QUESTIONS - A1L DELTA S.PLUS

Comment installer la pompe A1L DELTA ?

Raccordez l'aspiration (5) au réservoir de fioul et la sortie gicleur (9) au brûleur. Servez-vous des prises manomètre (7) et pression (8) pour le contrôle. Assurez-vous que la rotation correspond au code (gauche ou droite).

Comment purger l'air de la pompe ?

Dévissez légèrement la prise manomètre (7) jusqu'à ce que du fioul s'écoule sans bulles. Resserrez ensuite. La pompe est auto-amorçante mais nécessite parfois une purge manuelle.

Que faire si la pompe ne démarre pas ?

Vérifiez l'alimentation électrique et le fusible. Contrôlez que l'électrovanne (10) est alimentée. Si la pompe bourdonne sans tourner, le moteur est peut-être bloqué ; démontez et vérifiez l'arbre d'entraînement.

Comment nettoyer le filtre de la pompe ?

Dévissez le bouchon du filtre (situé sous l'électrovanne), retirez la crépine et nettoyez-la avec du solvant. Remontez en vérifiant l'état du joint.

Quel gicleur utiliser avec cette pompe ?

Consultez le tableau d'équivalence : pour le code DEL03002, utilisez un gicleur Suntec AS47C ou Danfoss MSLA. Pour DELO3004, utilisez Suntec AS47A ou Danfoss BFP 21 R3.

Comment régler la pression de la pompe ?

La vis de réglage du régulateur de pression (1) se trouve sur le dessus. Tournez-la dans le sens horaire pour augmenter la pression. Utilisez un manomètre sur la prise (7) pour contrôler.

Que signifie le code DEL03002 ?

DEL03002 est la référence de la pompe A1L DELTA avec rotation à gauche. Le code DELO3004 correspond à la rotation à droite. Vérifiez le sens de rotation avant installation.

Comment savoir si le joint de l'électrovanne est usé ?

Si la pompe fuit au niveau de l'électrovanne (10) ou si le brûleur a du mal à s'allumer, le joint peut être défectueux. Démontez l'électrovanne et inspectez le joint ; remplacez-le si nécessaire.

La pompe fait un bruit anormal : que faire ?

Un bruit de cavitation indique une aspiration bouchée ou un manque de fioul. Vérifiez le réservoir et le filtre. Un bruit de grincement peut provenir du roulement du moteur ; graissez ou remplacez.

Où trouver les pièces détachées pour la pompe A1L DELTA ?

Les pièces comme l'électrovanne, le régulateur, le filtre et les joints sont disponibles chez les distributeurs de pièces pour brûleurs fioul. Utilisez les références du tableau d'équivalence.

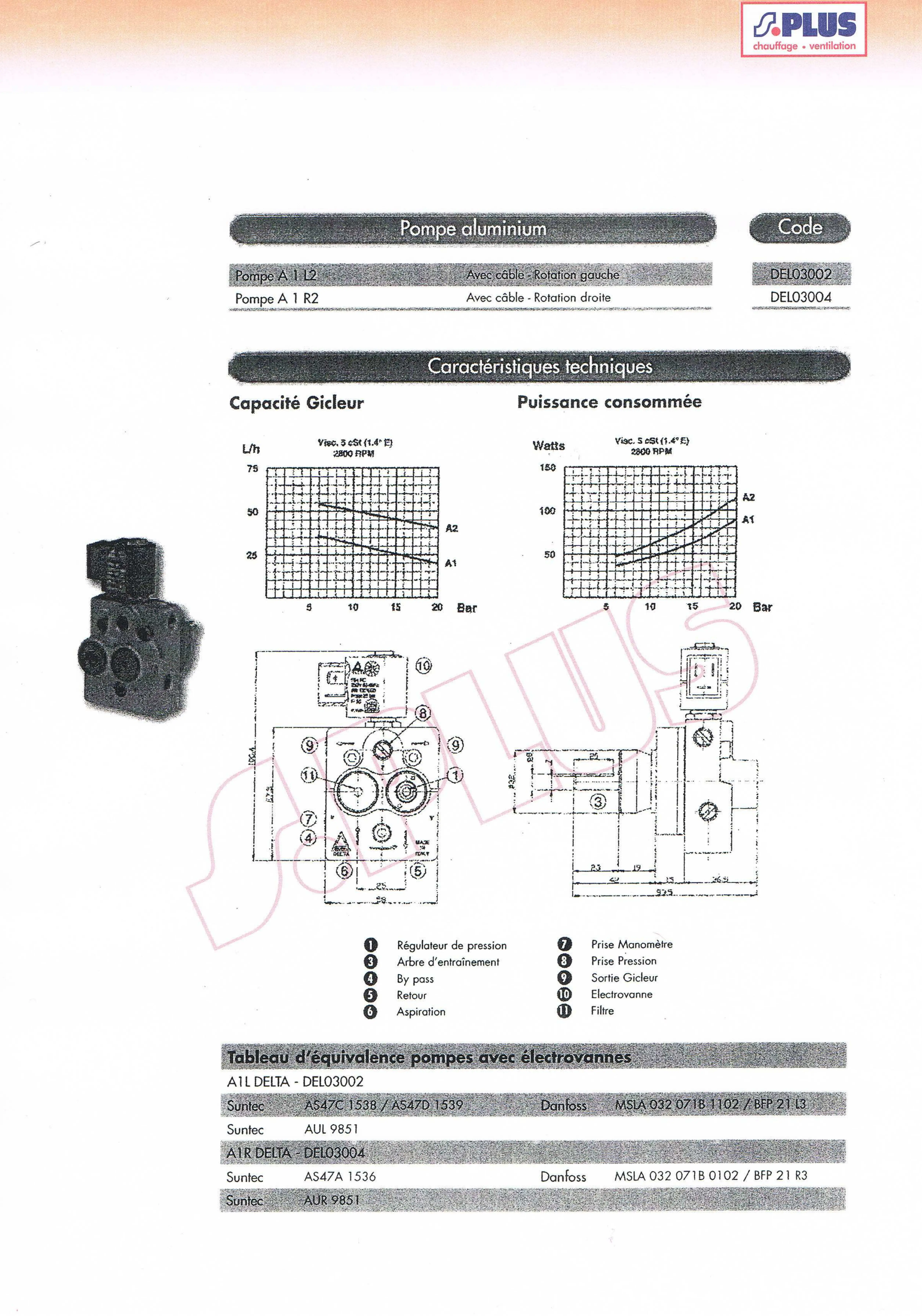

MODE D'EMPLOI A1L DELTA S.PLUS

Avec câble - Rotation gauche

Pompe A 1 R2

Avec câble - Rotation droite

Code

DEL03002

DELO3004

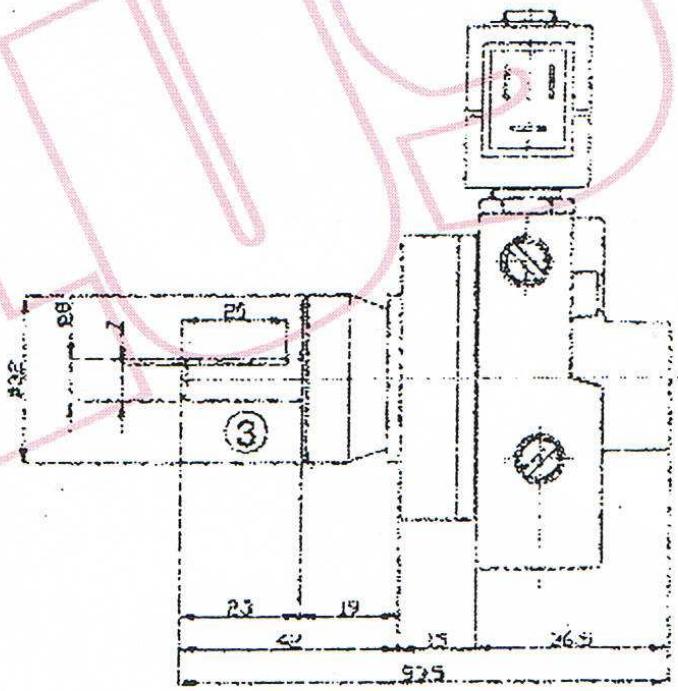

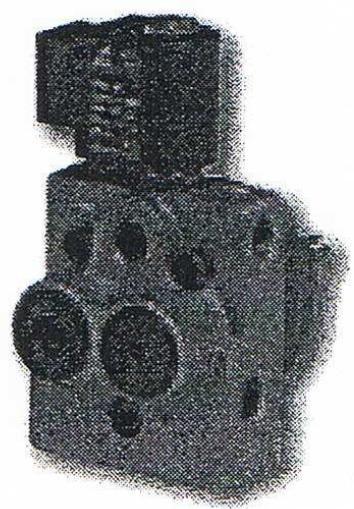

Caractéristiques techniques

Capacité Gicleur

Puissance consommée

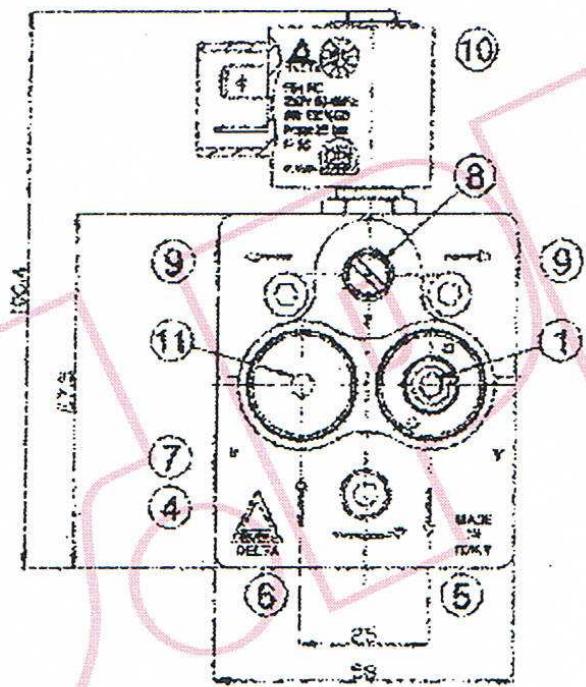

1 Régulateur de pression 3 Arbre d'entraînement 4 Bypass 5 Retour 6 Aspiration

7 Prise Manomètre 8 Prise Pression 9 Sortie Gicleur 10 Électrovanne Filtre

Tableau d'équivalence pompes avec électrovannes

A1L DELTA - DEL03002

Suntec AS47C 1538 / A547D 1539

Danfoss MSLA 032 0718 1102/BFP 21.13

Suntec AUL 9851

AIRDELTA-DELO3004

Suntec AS47A 1536

Danfoss MSLA 032 071B 0102/BFP 21 R3

Suntec AUR 9851
