DATABOX PROFILE - Sacoche de transport DICOTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sacoche de transport pour ordinateur portable et imprimante
Marque	DICOTA
Modèle	DATABOX PROFILE
Taille	15 pouces (pour ordinateur portable)
Compatibilité imprimante	HP DJ 450, HP DJ 460, HP Officejet H470, Canon Série i80/iP90, iP100
Système de fixation	QuickFix (en option)
Compartiments amovibles	Pour câbles, pour CD, pour accessoires
Tablette rabattable	Oui, pour imprimante
Couvercle amovible	Pour rangement des câbles
Prise multiple intégrée	Oui
Accessoires inclus	8 bandes Velcro 3M autocollantes, 2 sacoches, 1 compartiment CD
Alimentation	Recharge via câble d'alimentation (non fourni)
Utilisation recommandée	Mallette ouverte, ne pas fermer immédiatement après usage
Sécurité	Installer sur surface stable, éviter humidité et poussière, éviter sources de chaleur
Fonction Bluetooth	Transfert de données possible si équipé
Fabricant	DICOTA

FOIRE AUX QUESTIONS - DATABOX PROFILE DICOTA

Comment installer l'imprimante dans la mallette DataBox Profile ?

Si vous ne possédez pas le système QuickFix, utilisez les bandes Velcro fournies. Collez deux paires de bandes (crochet et velours) sur les coins inférieurs de l'imprimante, retirez le film protecteur et fixez l'imprimante sur la tablette rabattable. Laissez la tablette ouverte pendant 12 heures pour garantir l'efficacité du collage.

Comment utiliser le système de fixation rapide QuickFix ?

Ouvrez la mallette et la tablette. Insérez l'imprimante dans le support QuickFix (disponible séparément), puis insérez les encoches du support dans les fixations situées à l'arrière de la tablette jusqu'au taquet. Vérifiez que l'imprimante est solidement fixée.

Comment fixer la prise multiple à l'intérieur de la mallette ?

Utilisez les bandes Velcro restantes. Collez deux paires de bandes sur la partie inférieure de la prise multiple, puis fixez la prise sur la partie intérieure gauche de la mallette en retirant les films de protection.

Comment ranger le bloc d'alimentation de l'ordinateur portable ?

Soulevez le couvercle amovible à l'intérieur de la mallette. Placez le bloc d'alimentation dans le compartiment, faites passer les câbles par les ouvertures latérales et refermez le rabat. Branchez les prises dans la prise multiple.

Quelles imprimantes sont compatibles avec la DataBox Profile ?

Les imprimantes compatibles incluent les modèles HP DJ 450, HP DJ 460, HP Officejet H470, Canon Série i80/iP90 et iP100. D'autres imprimantes sur demande.

Puis-je utiliser la mallette fermée pendant que l'imprimante fonctionne ?

Non, ne fermez jamais le couvercle pendant l'utilisation de l'imprimante ou la recharge des appareils. Cela pourrait provoquer une accumulation de chaleur et endommager les appareils. Utilisez toujours la mallette ouverte.

Comment connecter l'ordinateur à l'imprimante via Bluetooth ?

Assurez-vous que l'ordinateur et l'imprimante sont équipés de la technologie Bluetooth. Sur l'ordinateur, utilisez une interface interne ou une carte PC. Sur l'imprimante, utilisez une carte Compact Flash. Suivez les instructions de votre ordinateur pour le transfert de données.

Quelles précautions prendre lors de l'installation ?

Installez la mallette sur une surface stable et antidérapante. Évitez les environnements humides ou poussiéreux, la lumière directe du soleil et les sources de chaleur. Avant d'ouvrir, assurez-vous que la mallette est posée poignée vers le haut.

Que faire si l'imprimante n'est pas équipée du système QuickFix ?

Utilisez la méthode alternative avec les bandes Velcro fournies. Suivez les étapes décrites dans la notice : assemblez deux paires de bandes, collez-les sur l'imprimante, puis fixez-la sur la tablette. Laissez reposer 12 heures.

Comment nettoyer et entretenir la mallette ?

Pour nettoyer la mallette, utilisez un chiffon doux et sec. Évitez les solvants ou produits abrasifs. Rangez-la dans un endroit sec et à l'abri de la poussière lorsqu'elle n'est pas utilisée.

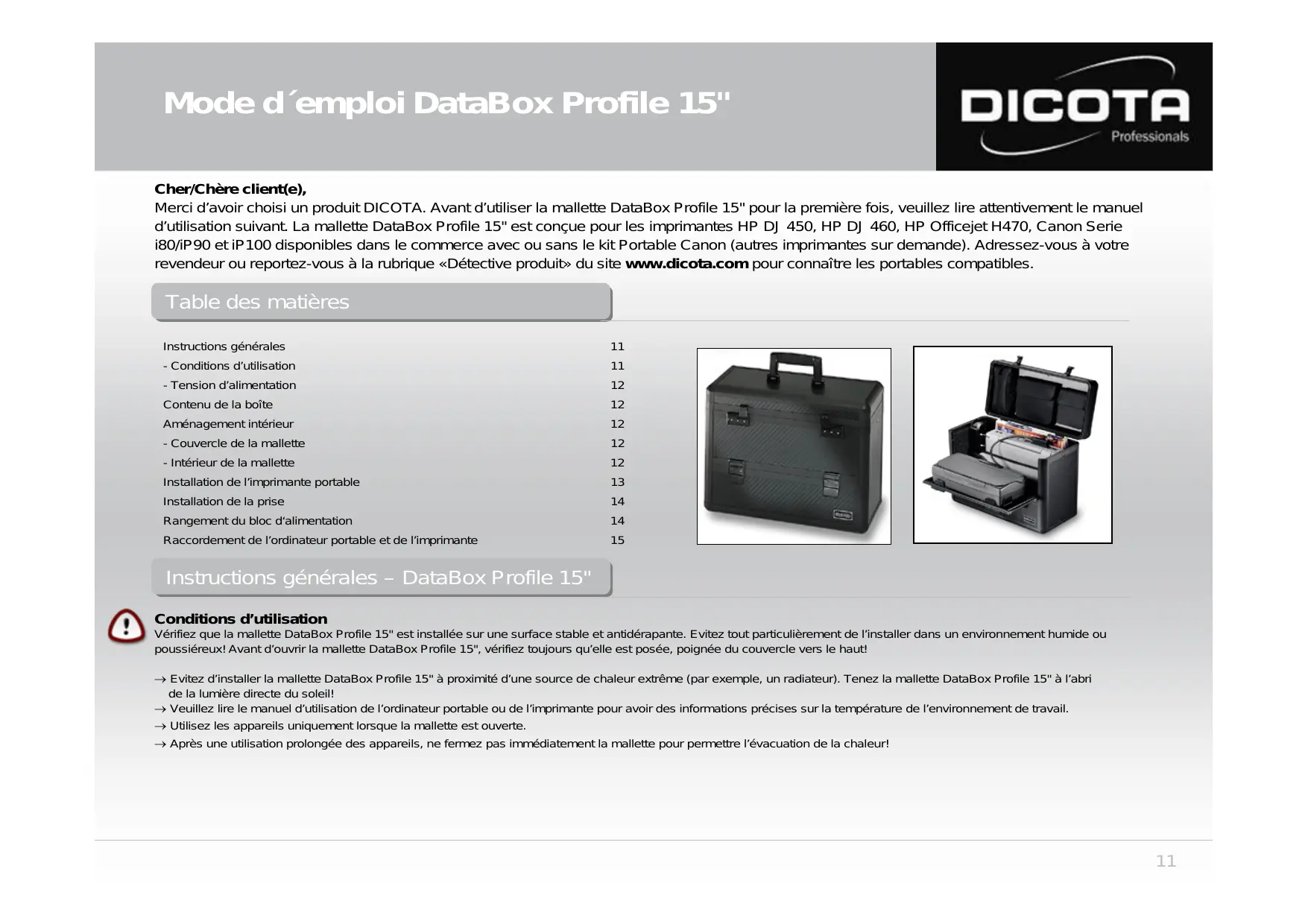

MODE D'EMPLOI DATABOX PROFILE DICOTA

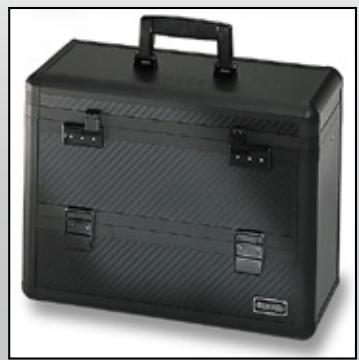

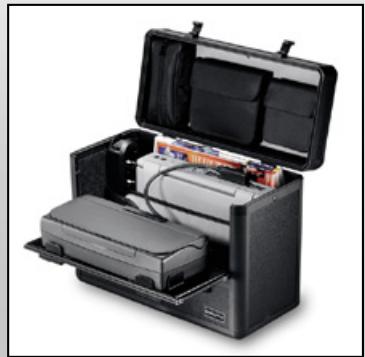

Merci d'avoir choisi un produit DICOTA. Avant d'utiliser la mallette DataBox Profile 15" pour la première fois, veuillez lire attentivement le manuel d'utilisation suivant. La mallette DataBox Profile 15" est conçue pour les imprimantes HP DJ 450, HP DJ 460, HP Officejet H470, Canon Serie i80/iP90 et iP100 disponibles dans le commerce avec ou sans le kit Portable Canon (autres imprimantes sur demande). Adressez-vous à votre revendeur ou reportez-vous à la rubrique «Détecte produit» du site www.dicota.com pour connaître les portables compatibles.

Table des matières

Instructions générales 11

• Conditions d'utilisation 11 - Tension d'alimentation 12

Contenu de la boîte 12

Aménagement intérieur 12 - Couvercle de la mallette 12 - Intérieur de la mallette 12

Installation de l'imprimante portable 13 Installation de la prise 14 Rangement du bloc d'alimentation 14 Raccordement de l'ordinateur portable et de l'imprimante 15

Conditions d'utilisation

Vérifiez que la mallette DataBox Profile 15" est installée sur une surface stable et antidérapante. Évitez tout particulièrement de l'installer dans un environnement humide ou poussiéreux! Avant d'ouvrir la mallette DataBox Profile 15", vérifiez derniers qu'elle est posée, poignée du couvercle vers le haut!

Evitez d'installer la mallette DataBox Profile 15" à proximité d'une source de chaleur extrême (par exemple, un radiateur). Tenez la mallette DataBox Profile 15" à l'abri de la lumière directe du soleil! Veuillez lire le manuel d'utilisation de l'ordinateur portable ou de l'imprimante pour avoir des informations précises sur la température de l'environnement de travail. Utilisez les appareils uniquement lorsque la mallette est ouverte. Après une utilisation prolongée des appareils, ne fermez pas immédiatement la mallette pour permettre l'évacuation de la chaleur!

Tension d'alimentation / recharge

Lors du raccordement à la source d'alimentation (au réseau), connectez le câble de raccordement d'abord à la mallette, puis à la source d'alimentation! La recharge de vos appareils doit absolument être effectuée avec la mallette ouverte!

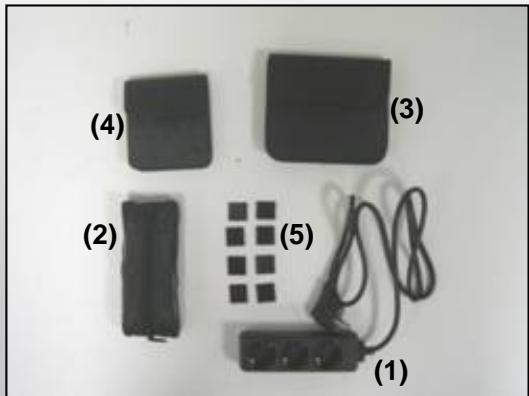

Contenu de la boîte – databox profile 15

Prise multiple (2) Sacoche amovible pour câbles (3) Sacoche amovible pour CD (4) Sacoche amovible pour accessoires (5) 8 bandes velcro 3M (autocollantes)

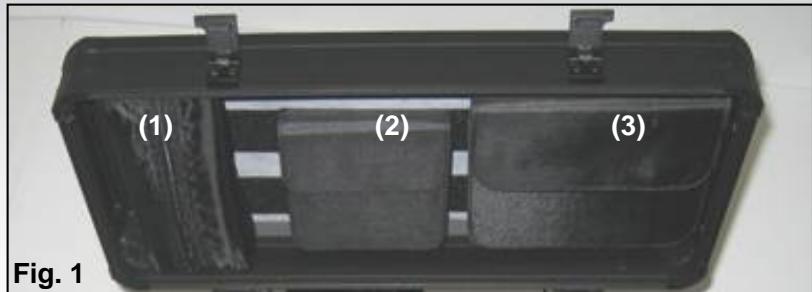

Couvercle de la mallette (figure 1)

(1) Sacoche amovible pour câbles (2) Sacoche amovible pour accessoires (3) Compartiment amovible pour CD

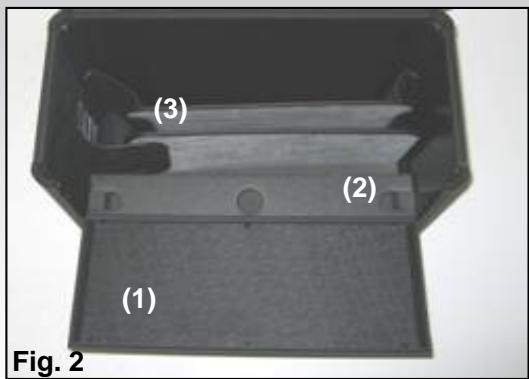

Intérieur de la mallette (figure 2)

Tablette rabatable pour l'imprimante (2) Couvercle amovible pour permettre le rangement des câbles (3) Compartiments pour ordinateur portable et documents

(1)

Installation de l'imprimante portable

Ouvrez la mallette DataBox Profile 15". Si vous ne possédez pas le système de fixation rapide «QuickFix» ajusté à votre imprimante, procédez comme suit:

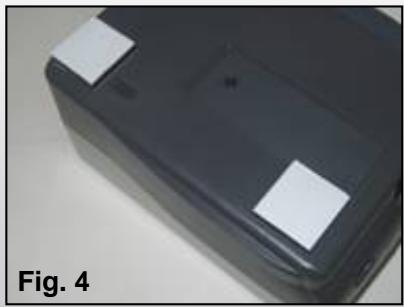

1) Prenez quatre bandes Velcro® (deux bandes crochet et deux bandes velours) et rassemblez-les pour former deux paires correspondantes (Figure 3: illustration de deux parties rassemblées) 2) Les deux paires Velcro® ainsi obtenues sont chacune dotées d'une protection sur les deux côtés extérieurs. Enlevez l'une des protections de chacune des paires pour faire apparaître la partie collante et collez les deux paires sur 2 coins inférieurs de l'imprimante (Figure 4; le film autocollant blanc doit être retiré. Les bandes Velcro® peuvent également être disposées au milieu)

Attention!

Avant de fixer l'imprimante, placez son rabat dans la position désirée. Un mauvais positionnement peut entraîner le dysfonctionnement de l'imprimante pendant l'utilisation. 3) Vous pouvez alors fixer l'imprimante sur la tablette avant de la mallette DataBox Profile 15", en retardant le film de protection restant. Àpres la mise en place de l'imprimante, il est recommendé de laisser la tablette sur laquelle elle est fixée ouverte pendant 12 heures, afin de garantir l'efficacité du collage. DICOTA propose un support «QuickFix» pour les imprimantes mobiles les plus répandues.

Installation de l'imprimante portable avec le système de fixation rapide «quick-fix»!*

Ouvrez la mallette DataBox Profile 15" et la tablette pour l'imprimante. Deux fixations sont situées des 2 côtés à l'arrière de la tablette (Figure 5 (1)). Ces fixations permettent d'installer le support «Quick-Fix». 2) Insérez d'abord l'imprimante dans le système «QuickFix» (Figure 6 (2)). Vérifiez que l'imprimante est solidement fixée dans le support. Ensuite, insérez le système avec l'imprimante sur les supports de la tablette (Figure 5 (1)). Pour ce faire, insérez les encoches du système «QuickFix» (Figure 6 (3)) dans les supports de la tablette jusqu'au taquet!

Dans la mesure où la mallette est équipée d'un système «Floor-to-Desk» et que vous travailliez avec le portable posé sur une table en dehors de la mallette, reportez-vous aux instructions de l'ordinateur relié à l'imprimante pour l'instruction. Pour savoir comment raccorder l'ordinateur et l'imprimante, reportez-vous à la page 15!

Pour toute question, contactez-nous à l'adresse [e-mail].

Le système de fixation «Quick-Fix» dépend du modèle de l'imprimante. Photo non contractuelle!

Fig. 3

Installation de la prise

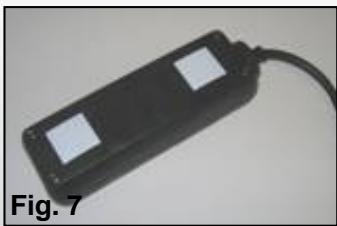

1) Munissez-vous des quatre Velcro® restants (deux bandes crochet et deux bandes velours) et rassemblez-les pour former deux paires correspondantes, dotées d'une protection de chaque côté (voir aussi figure 3). 2) Enlevez la protection de l'une des paires pour faire apparaître la partie collante et collez les Velcro sur la partie inférieure de la prise multiple (Figure 7). Fixez les compartiments sur la partie arrière de la DataBox Profile 15". Vous pouvez à présent fixer la prise multiple sur la partie intérieure gauche de la DataBox Profile 15" (Figure 8) en retirant les films de protection restants.

Attention!

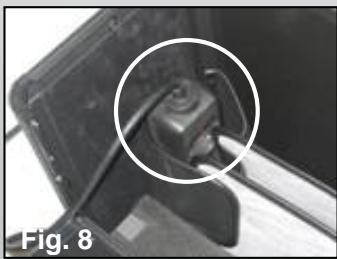

Si votre DataBox est déjà dotée d'une bande Velcro® sur sa partie intérieure gauche, il suffit de retirer la partie correspondante et le film de protection et de l'approcher sur le dessous de la prise multiple.

Comment ranger le bloc d'alimentation:

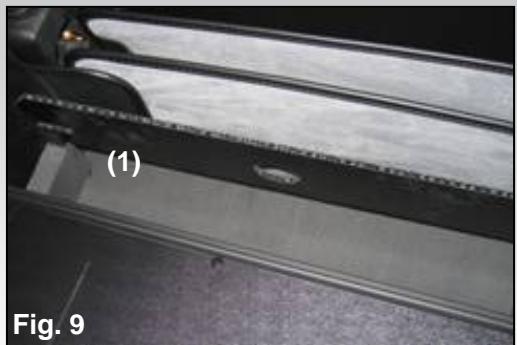

À l'intérieur de la mallette DataBox Profile 15" se trouve un couvercle amovible (Figure 9 (1)), protégeant le compartiment destiné à accueillir le bloc d'alimentation.

Disposez le bloc d'alimentation faisant partie de la livraison de votre ordinateur portable dans ce compartiment. Faites passer les câbles de raccordement du bloc d'alimentation à l'ordinateur portable (ou du bloc d'alimentation à l'imprimante) par l'ouverture gauche ou droite du couvercle et refermez le rabat. Branchez les deux prises du bloc d'alimentation dans la prise multiple et disposez les câbles sur le fond de la mallette DataBox Profile 15".

Mettez l'ordinateur sous tension et procédez comme suit:

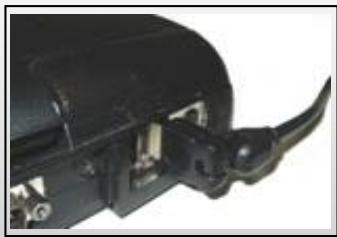

1) Raccordez l'ordinateur à l'imprimante à l'aide d'un câble USB. Ce câble n'est pas fourni avec la mallette DataBox Profile 15". → Vérifiez également que le cheminement du câble n'est pas entravé. Pour une utilisation optimale, faites passer le câble USB sur le côté de l'imprimante. → Vérifiez ensuite que le câble USB n'entrave pas la sortie du papier qui risquerait de provoquer un bourrage papier! 2) Transfert des données entre l'imprimante et l'ordinateur à l'aide de la technologie Bluetooth: (possible uniquement si l'imprimante et l'ordinateur sont équipés de la technologie Bluetooth!)

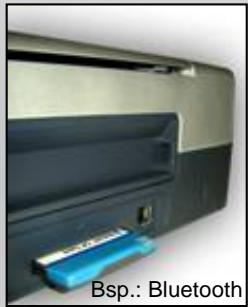

La technologie Bluetooth est une nouvelle norme pour le transfert des données sans fil. Sur l'ordinateur, le transfert des données par Bluetooth s'effectue via une interface interne ou via une carte PC. Sur l'imprimante, le transfert des données peut s'effectuer par exemple via une carte Compact Flash.

Attention!

Placez toujours l'ordinateur dans le compartiment central de la mallette DataBox Profile 15" entre les parois de séparation (Figure 6 (1)) et la face avant vers le bas pour que l'arrière (face de raccordement) soit tourné vers le haut. Vous évitez ainsi d'endommager les câbles et les fiches.

Recharge de la batterie:

Reportez-vous au manuel d'utilisation de l'ordinateur et de l'imprimante avant de connecter le câble d'alimentation à une prise de courant (Câble non fourni avec la mallette DataBox Profile 15"). Ne fermez jamais le couvercle de la mallette DataBox Profile 15" pendant l'utilisation de l'imprimante ou pendant la recharge de l'ordinateur ou de l'imprimante. Vous risqueriez de provoquer une accumulation de chaleur à l'intérieur de la mallette DataBox Profile 15" et d'endommager les appareils.
