Type de produit	Multimètre / compteur d'énergie
Marque	Carlo Gavazzi
Modèle	EM 72 D
Alimentation	Auto-alimentation, consommation < 2 VA
Affichage	LCD 2 lignes, 7 mm de hauteur
Entrées de courant	5(6) A, par TC externe, gamme 1(6)A disponible (non MID)
Entrées de tension	Directe ou via TT/TP : AV5 : 400 VLL, AV6 : 120/230 VLL
Précision énergie active	Classe B selon EN50470-1-3, classe 1 selon EN62053-21
Précision énergie réactive	Classe 2 selon EN62053-23
Fréquence	45 à 62 Hz
Sortie impulsion	Opto-mosfet, poids d'impulsion programmable de 0,001 à 9,99 kWh/impulsion
Communication série	RS485, protocole Modbus/ibus (RTU), adresse de 1 à 247
Température de fonctionnement	Non spécifiée dans la notice, estimation -10°C à +55°C
Indice de protection	Non spécifié, estimation IP20 pour usage intérieur
Sécurité	Lire attentivement le manuel ; déconnecter avant nettoyage
Nettoyage	Utiliser un chiffon humide, pas d'abrasifs ni solvants
Montage	Sur guide DIN ou panneau (transformable)

FOIRE AUX QUESTIONS - EM 72 D CARLO GAVAZZI

Comment remettre à zéro les compteurs d'énergie ?

Dans le menu de programmation, sélectionnez l'option EnE rES (uniquement avec l'application C) pour remettre à zéro tous les compteurs d'énergie totaux.

Comment configurer le mot de passe ?

Accédez à la programmation en maintenant enfoncée la touche 2 pendant 3 secondes. Après avoir entré le mot de passe actuel (par défaut 0), sélectionnez CnGPASS pour définir un nouveau mot de passe.

Quels types de réseaux électriques sont supportés ?

L'instrument supporte les réseaux triphasé équilibré/déséquilibré avec ou sans neutre, biphasé et monophasé. La configuration se fait dans le menu 04 SYS.

Comment modifier le ratio des transformateurs de tension (TT) ?

Dans le menu de programmation, réglez 05 Ut rAt. (ratio TT). Par exemple, si le primaire est 5 kV et le secondaire 100 V, le ratio est 50 (5000/100).

Comment modifier le ratio des transformateurs de courant (TC) ?

Dans le menu de programmation, réglez Ct rAt. (ratio TC). Par exemple, si le primaire est 3000 A et le secondaire 5 A, le ratio est 600 (3000/5).

Que signifie le clignotement de la LED rouge ?

La LED rouge clignote proportionnellement à l'énergie active mesurée. Chaque impulsion correspond à un poids configurable (menu 77 PuLSE), par défaut 0,001 kWh par impulsion.

Comment bloquer l'accès à la programmation ?

Utilisez un tournevis pour tourner le trimmer situé derrière l'unité d'affichage amovible (fig. 2, point 5) à fond dans le sens horaire. Cela verrouille la programmation.

Comment sélectionner l'application de mesure ?

Dans le menu 3 APPLiC., choisissez parmi : A (énergie active positive), B (énergie active et réactive positives), C (toutes les variables électriques).

Comment tester la sortie d'impulsions ?

Avec l'application C, allez dans le menu 9 tEST et activez ON. La sortie impulsion émettra des impulsions correspondant à la puissance simulée définie dans P. tEST.

Comment connecter l'instrument en réseau RS485 ?

Réglez l'adresse série (1 à 247) dans le menu 10 Add. (option IS). Utilisez une connexion 2 fils, terminaison directe sur l'instrument. Le protocole est Modbus/ibus RTU à 9600 bauds.

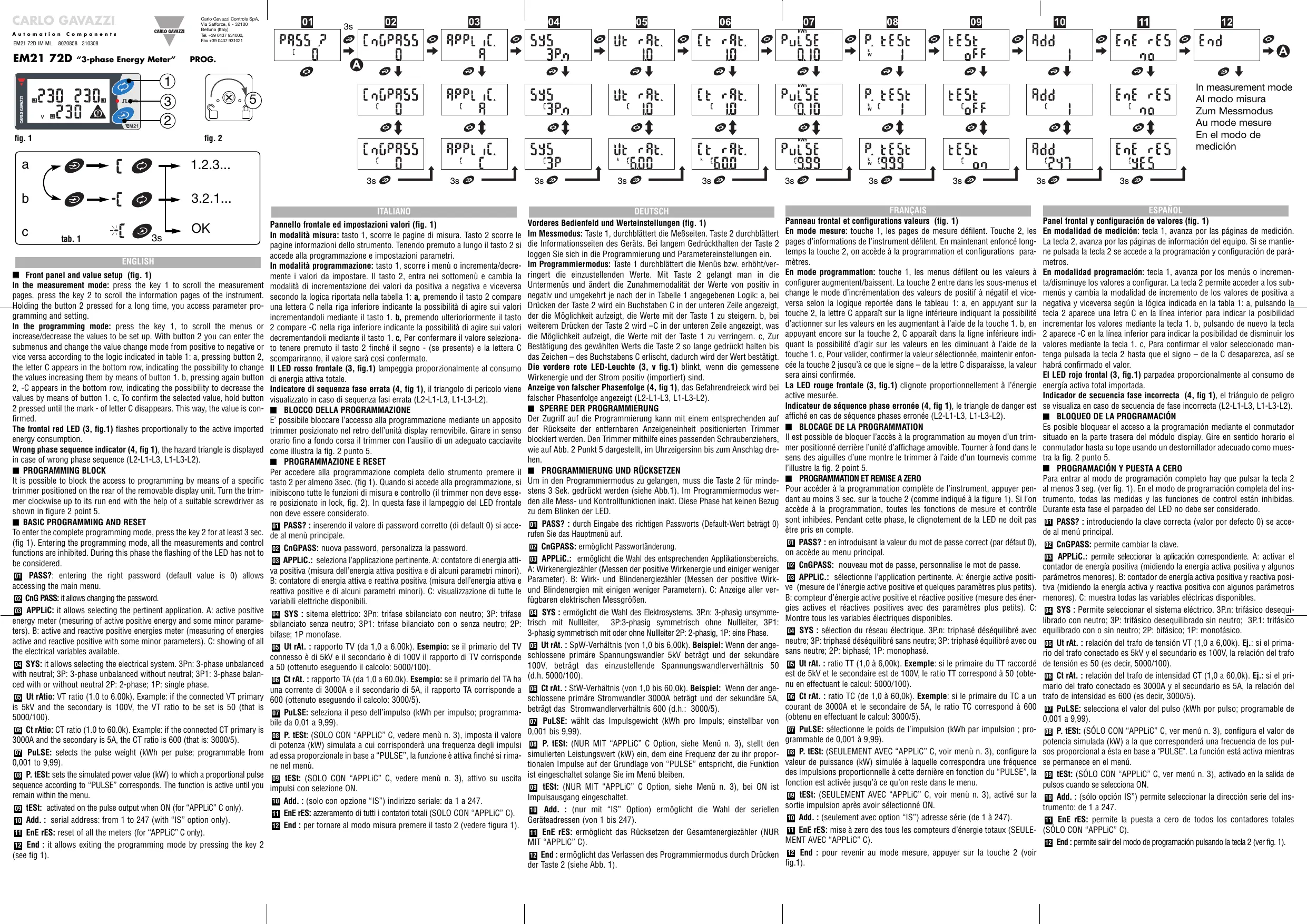

MODE D'EMPLOI EM 72 D CARLO GAVAZZI

Panneau frontal et configurations valeurs (fig. 1)

En mode mesure: touche 1, les pages de mesure défilent. Touche 2, les pages d'informations de l'instrument défilent. En maintenant enfoncé longtemps la touche 2, on accède à la programmation et configurations paramètres.

En mode programmation : touche 1, les menus défilent ou les valeurs à configurer augmentent/baissent. La touche 2 entre dans les sous-menus et change le mode d'incrémentation des valeurs de positif à négatif et vice-versa selon la logique reportée dans le tableau 1 : a, en appuyant sur la touche 2, la dette C apparait sur la ligne inférieure indiquant la capacité d'actionner sur les valeurs en les augmentant à l'aide de la touche 1. b, en appuyant encore sur la touche 2, C apparait dans la ligne inférieure indiquant la capacité d'agir sur les valeurs en les diminuant à l'aide de la touche 1. c, Pour valider, confirmer la valeur sélectionnée, maintenir enfoncée la touche 2 jusqu'à ce que le signe – de la dette C disparaisse, la valeur sera ainsi confirmée. La LED rouge frontale (3, fig. 1) clignote proportionnellement à l'énergie active mesurée. Indicateur de séquence phase erronée (4, fig. 1), le triangle de danger est affiché en cas de séquence phases erronée (L2-L1-L3, L1-L3-L2).

Blocage de la programmation

Il est possible de bloquer l'accès à la programmation au moyen d'un trimmer positionné derrière l'unité d'affichage amovible. Tourner à fond dans le sens des aiguilles d'une montre le trimmer à l'aide d'un tournevis comme l'illustrent la fig. 2 point 5.

Programmation et REMISE à ZERO

Pour accéder à la programmation complète de l'instrument, appuyer pendant au moins 3 sec. sur la touche 2 (comme indiqué à la figure 1). Si l'on accède à la programmation, toutes les fonctions de mesure et contrôle sont inhibées. Pendant cette phase, le clignotement de la LED ne doit pas être pris en compte.

PASS?: en introduisant la valeur du mot de passe correct (par défaut 0), on accède au menu principal. CnGPASS: nouveau mot de passe, personnalise le mot de passe. 3 APPLiC.: sélectionne l'application pertinente. A: énergie active positive (mesure de l'énergie active positive et quelques paramètres plus petits). B: compteur d'énergie active positive et réactive positive (mesure des énergies actives et réactives positives avec des paramètres plus petits). C: Montre tous les variables électriques disponibles. 04 SYS: selection du réseau électrique. 3P. n: triphasé de séquilibre avec neutre; 3P: triphasé de séquilibre sans neutre; 3P: triphasé équilibré avec ou sans neutre; 2P: biphasé; 1P: monophasé. 05 Ut rAt.: ratio TT (1,0 à 6,00k). Exemple: si le primaire du TT raccordé est de 5kV et le secondaire est de 100V, le ratio TT correspond à 50 (obtenu en effectuant le calcul: 5000/100).

Ct rAt.: ratio TC (de 1,0 à 60,0k). Exemple: si le primaire du TC a un courant de 3000A et le secondaire de 5A, le ratio TC correspond à 600 (obtenu en effectuant le calcul: 3000/5). 77 PuLSE: Sélectionne le poids de l'impulsion (kWh par impulsion; programmable de 0,001 à 9,99). P. tEST: (SEULEMENT AVEC "APLIC" C, voir menu n. 3), configure la valeur de puissance (kW) simulée à laquelle correspondra une fréquence des impulsions proportionnelle à cette dernière en fonction du "PULSE", la fonction est activée jusqu'à ce qu'on reste dans le menu. 9 tEST: (SEULEMENT AVEC "APPLiC" C, voir menu n. 3), activé sur la sortie impulsion après avoir sélectionné ON. 10 Add.: (seulément avec option "IS") adresse série (de 1 à 247). EnE rES: mise à zéro des tous les compteurs d'énergie totaux (SEULEMENT AVEC "APLIC" C). 12 End : pour revenir au mode mesure, appuyer sur la touche 2 (voir fig.1).

kWh par impulsion (LED)

Ratio de transformateur ampèremètre

Ratio de transformateur de tension.

Sortie d'impulsions: kWh par impulsion.

Adresse de communication sérielle.

Transformer l'instrument de montage en guide DIN en montage à panneau et vice-versa.

Pour enlever l'unité d'affichage, à l'aide d'un tournevis à tête de dimensions adéquates, actionner les fentes (1 et 2) aux côtés de l'instrument en appuyant sur les languettes de fixation (3 et 4) puis extraire (5) avec soin l'unité display.

Pour transformer l'instrument de montage en panneau à guide DIN, tourner sur elle-même la base de mesure de A à B.

Pour transformer l'instrument de guide DIN à montage en panneau, tourner sur elle-même la base de mesure de B à A.

Pour insérer l'unité d'affichage, la pousser (6) délicatement dans le siège prédisposé comme les images sur le côté l'illustrent jusqu'à ce qu'on avertisse les "clics" des languettes élastiques de fixation (3 et 4) ce qui signifie l'encastrement correct de celles-ci dans les fentes (1 et 2) de fermeture.

LED vert, fig. c 1

Dans le cas où l'instrument est utilisé en tant que convertisseur et donc sans unité display, le LED vert indique la présence de l'alimentation si le LED clignote, ILA. Ces indique aussi que l'instrument est branché au réseau serial et qu'il communique.

[1]- 3 phases, 4 cables, charge déséquilibrée, connexions 3 TC.

[2]- 3 phases, 4 cables, charge déséquilibrée, connexions 3 TC et 3TT/TP

[3]- 3 phases, 3 câbles, charge déséquilibrée, connexions 3 TC.

[4]- 3 phases, 3 cables, charge déséquilibrée, connexions 3 TC et 2 TT/TP

[5]- 3 phases, 3 cables, charge déséquilibrée, connexions 2 TC (ARON)

[6]- 3 phases, 3 câbles, charge déséquilibrée, connexions 2 TC et 2 TT/TP (ARON)

Sélection du type de réseau: 3P.1

[7]-3 phases, 3 câbles, charge équilibrée, connexions 1 TC. Si le neutre est disponible, le branchement voltétrique peut être réalisé à seulement 2 fils VL1 et N.

[8]- 3 phases, 3 câbles, charge équilibrée, connexions 1 TC et 2 TT/TP

Sélection du type de réseau: 2P

[9]- 2 phases, 3 câbles, connexions 2 TC.

[10]- 2 phases, 3 câbles, connexions 3 TC et 2 TT/TP

Sélection du type de réseau: 1P

[11]- 1 phase, 2 cables, connexions 1 TC

[12]- 1 phase, 2 câbles, connexions 1 TC et 1 TT/TP

Sorties et port série

[13]-Sortie statique en opto-mosfet

[14]- Connexion RS485 2 cables [a]- dernier instrument, [b]- instrument 1... n, [c]- Transducteur RS485/RS232.

Lire attentivement le manuel de l'utilisateur. Si l'appareil est utilisé dans des conditions différentes de celles spécifiées par le fabricant, le niveau de protection prévu par l'instrument peut être compromis. Entretien: s'assurer que les connexions sont réalisées correctement dans le but d'éviter toutes fautes ou endommagements de l'appareil. Pour nettoyer l'instrument, utiliser un chiffon humide; ne pas utiliser d'abrasifs ou de solvants. Il faut déconnecter le dispositif avant de procéder au nettoyage.

Puisances nominales: type de reseau: 3 type de courant: non isolé (entrees dérivées). Note: les transformateurs de courant externe peuvent être branchés à la masse séparément. Gamme de courant (par TC) AV5 et AV6: 5(6)A. La gamme "1(6)A" est disponible non conformée à la MID. Tension (directe ou par TT/TP) AV5: 400VLL; AV6: 120/230VLL. Precision (Ecran + RS485) In: voir plus bas, Un: voir plus bas (@25°C ±5°C, R. H. ≤60%, 48 à 62 Hz) Modèle AV5 In: 5A, Imax: 6A; Un: 160 à 260VLN (277 à 450VLL). Modèle AV6 In: 5A, Imax: 6A; Un: 40 à 144VLN (70 à 250VLL). Courant modèle AV5, AV6 de 0.002In à 0.2In: ±(0.5% RDG +3DGT). De 0.2In à Imax: ±(0.5% RDG +1DGT). Tension phase-neutre sur la gamme Un: ±(0.5% RDG +1DGT). Tension phase-phase sur la gamme Un: ±(1% RDG +1DGT). Fréquence gamme: 45 à 62Hz; résolution: ±1Hz. Énergie active ±(1%RDG +2DGT). Facteur de puissance ± [0.001+1%(1.000 - "PF RDG")]. Énergie réactive ±(2%RDG +2DGT). Énergie active kWh: classe B selon EN50470-1-3; classe 1 selon EN62053-21. Énergie réactive kvarh: classe 2 selon EN62053-23. In: 5A, Imax: 6A; 0.1 In: 0.5A. Courant de démarrage: 10mA. Erreaux additionelles énergie: influence des quantités conformément à la EN62053-21, EN50470-1-3, EN62053-23. Dérive de température: ≤20ppm/°C. Taux d'échantillonnage: 1600 échantillon/s @ 50Hz, 1900 échantillon/s @ 60Hz. Temps de mise à jour ecran: 1 seconde. Écran: 2 lignes 1st ligne: 7-DGT, 2nd ligne: 3-DGT ou 1st ligne: 3-DGT + 3-DGT, 2nd ligne: 3-DGT. Type LCD, h 7mm. Affiche variables instantanées 3-DGT. Energies total importé: 6+1DGT. État de surcharge EEE indication quand la valeur mesurée dépasse la "surcharge entriees continues" (capacité de mesure maximum) Indications Max. et Min. Variables instantanées max: 999; énergies: 999-999.9 ou 999-999 (positif seulement). L'énergie n'est ni mesure ni déduite. Variables instantanées min.: 0; énergies 0.0. LEDs. LED rouge pour consommation d'énergie, 1000 imp./kWh (fréquence max: 16Hz) selon EN62052-11. LED rouge (consommation d'énergie); 0.001 kWh par impulsion si ratio TC x ratio TT < 7; 0.01 kWh par impulsion si ratio TC x ratio TT ≥ 7.0 < 70.0 0.1 kWh par impulsion si ratio TC x ratio TT ≥ 70.0 < 70.0; 1 kWh par impulsion si ratio TC x ratio TT ≥ 700.0; LED verte (côte bornier) pour présence alimentation (stable) et état de la communication: RX-TX (en case d'options RS485) clingnotante. Mesures: méthode TRMS de formes d'onde distordues. Type de couplage: au moyen d'un TC externe. Facteur de crête: In 5A ≤3 (pic max. 15A). Surcharges de courant: continues 6A, @ 50Hz. Pendant 500ms 120A, @ 50Hz. Surcharge de tension: continues 1,2 Un pendant 500ms 2Un. Impedance courant d'entée: 5(6)A (AV5-AV6) < 0.3VA. Impedance tension d'entée: auto-alimentation consommation alimentation: <2VA. Fréquence: 45 à 65 Hz. Clavier: deux boutons pour la sélection et programmation variable des paramétres de fonctionnement de l'instrument. Sortie à impulsions: nombre de sorties 1. Type calculable de 0.01 à 9.99 kWh par impulsions. Sortie pouvant être branchée aux compteurs d'énergie (kWh). Durée d'impulsion ≥100ms < 120ms (ON), ≥120ms (OFF), selon EN62052-31. Sortie statique: opto-mosfet. Charge VON2.5VCA/CC max. 70 mA, VOFF260 VCA/CC max. Isolement: par optocoupleurs, sortie 4000 Veff de l'entrée mesure à la sortie. RS485 type Multipoint, bidirectionnel (variables statiques et dynamiques). Branchements 2-fils distance max. 1000m, terminaison directement sur l'instrument. Adresses 247, à selectionner au moyen du clavier frontal. Protocole MODBUS/JBUS (RTU). Donnée. Dynamique (lecturementaire) valeurs monophaesés et triphasées. Tous les paramétres configuration. Format de données 1 bit de démarrage, 8 bit de vente, pas de partir, 1 bit d'arrêt. Taux (Baud): 9600 bits/s. Capacité entrée driver I/5 de charge unité. Max. 160 émetteurs-recepteurs sur le même bus. Isolation au moyen de optocoupleurs, sortie 4000 VRMS entreprises d'entée VRMS des mesures. Rapport de transformation: TT (TP) 1.0 à 99.9 / 100
