Type de produit	Appareil de cuisson professionnel (four combiné)
Dimensions (L x P x H)	600 x 600 x 500 mm (approx.)
Poids	40 kg (approx.)
Alimentation	400 V triphasé 3N~, 50 Hz
Puissance	3000 W (estimation)
Fonctions principales	Cuisson vapeur, chaleur tournante, grill, cuisson combinée
Plage de température	30°C à 300°C (estimation)
Capacité	1 zone de cuisson, 1 rack
Matériau	Acier inoxydable (extérieur et intérieur)
Type de commande	Électronique avec affichage numérique
Entretien et nettoyage	Nettoyage régulier après chaque usage ; décalcification périodique du circuit vapeur
Sécurité	Thermostat de sécurité (ST1) et micro-contact de porte (SB1)
Pièces détachées disponibles	Condensateur (C1), lampe halogène (HL1), contacteur (KM1), moteur ventilateur (M1), sonde thermostat (P1), sonde au cœur (P2), résistance (R1), micro-contact porte (SB1), thermostat de sécurité (ST1), électrovanne (YV1)
Réparabilité	Réparable par un professionnel qualifié ; pièces de rechange disponibles
Utilisation	Idéal pour les cuissons professionnelles en restauration

FOIRE AUX QUESTIONS - 106888 - CONTROL PLAN BARTSCHER

Comment allumer l'appareil ?

Branchez l'appareil sur une prise adaptée (400 V triphasé). Appuyez sur l'interrupteur général. L'afficheur doit s'allumer. Si rien ne se produit, vérifiez l'alimentation et le fusible de la prise.

Que faire si la lampe intérieure ne s'allume pas ?

La lampe halogène (HL1) est probablement défectueuse. Éteignez l'appareil et débranchez-le. Remplacez la lampe par une neuve de même type (halogène).

Comment régler la température de cuisson ?

Utilisez le panneau de commande pour sélectionner la température souhaitée (plage estimée : 30°C à 300°C). La sonde thermostat (P1) régule la température interne. Attendez le préchauffage avant d'enfourner.

L'appareil chauffe mal ou pas du tout, que faire ?

Vérifiez d'abord que le thermostat de sécurité (ST1) n'a pas disjoncté. Si c'est le cas, réarmez-le après refroidissement. Si le problème persiste, la résistance (R1) ou le contacteur (KM1) peuvent être défectueux ; faites appel à un professionnel.

Comment utiliser la fonction vapeur ?

Ajoutez de l'eau dans le réservoir dédié (non visible sur la notice). Sélectionnez le mode vapeur. L'électrovanne (YV1) régule l'arrivée d'eau. Veillez à décalcifier régulièrement pour éviter les obstructions.

Pourquoi la porte ne ferme-t-elle pas correctement ?

Vérifiez que le joint de porte est propre et en bon état. Si la porte n'appuie pas sur le micro-contact (SB1), l'appareil peut ne pas chauffer. Ajustez la charnière ou remplacez le micro-contact si nécessaire.

Un code d'erreur s'affiche, que signifie-t-il ?

Les codes d'erreur sont listés dans la notice complète. Généralement, un code 'E1' indique un défaut de sonde thermostat (P1), 'E2' un défaut de sonde au cœur (P2). Consultez un technicien pour un diagnostic précis.

Comment nettoyer l'appareil ?

Nettoyez l'intérieur et l'extérieur avec un chiffon doux humide et un détergent doux. Ne pas utiliser de produits abrasifs. Pour le circuit vapeur, effectuez un cycle de décalcification avec un produit adapté.

Est-il possible de remplacer soi-même les pièces défectueuses ?

Certaines pièces comme la lampe halogène (HL1) ou le condensateur (C1) peuvent être changées par un bricoleur averti. Pour les composants internes (résistance, contacteur, moteur), il est préférable de faire appel à un professionnel qualifié pour des raisons de sécurité.

Comment obtenir des pièces de rechange ?

Les pièces détachées listées (C1, HL1, KM1, etc.) sont disponibles auprès du service après-vente BARTSCHER ou de revendeurs agréés. Munissez-vous du modèle exact (106888 - CONTROL PLAN) pour commander.

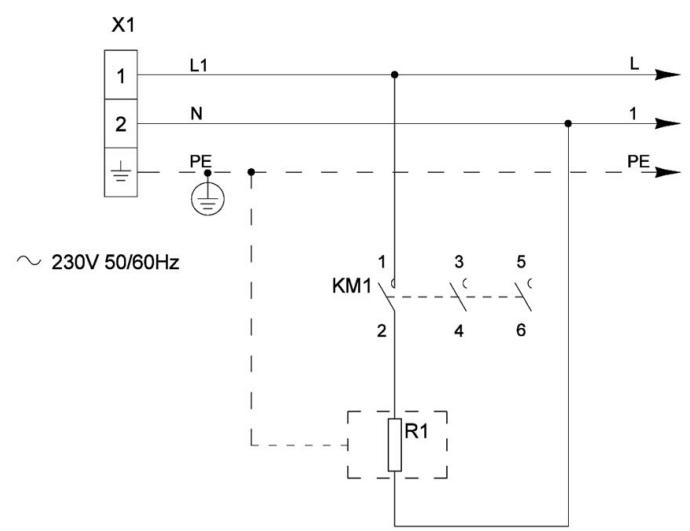

MODE D'EMPLOI 106888 - CONTROL PLAN BARTSCHER

GB

C1 CAPACITOR
BL BACK LIGTH -
HL1 HALLOGEN LAMP
KM1 ELEMENTS CONTACTOR
M1 MOTOR FAN
P1 THERMOSTAT PROBE
P2 CORE PROBE
R1 HEATING ELEMENT
SB1 DOOR SWITCH
ST1 SAFETY THERMOSTAT
X1 SUPPLY TERMINAL BOARD
X2 BRANCH TERMINAL BOARD
YV1 SOLENOID VALVE HUMIDIFIER

FR

C1 CONDENSATEUR
BL BACK LIGTH -
HL1 HALLOGENE LAMPE
KM1 CONTACTEUR RESISTENCE
M1 MOTEUR
P1 SONDE THERMOSTAT
P2 SONDE AU COEUR
R1 RESISTANCE
SB1 MICROPORTE
ST1 THERMOSTAT DE SICURITE
X1 BORNE ALIMENTATION
X2 BORNE DE DERIVATION
YV1 ELECTROVANNE HUMIDIFCATEUR

DE

C1 KONDENSATOR
BL HINTERGRUNDBELEUCHTUNG
HL1 HALOGENBELEUCHTUNG
KM1 HEIZKÖRPERSCHUTZ GARRAUM
M1 MOTOR
P1 FUHLER
P2 FUHLER
R1 HEIZKÖRPER
SB1 TURKONTAKTSCHALTER
ST1 SICHERHEITSTHERMOSTAT
X1 VERSORGUNGSKLEMMLEISTE
X2 ABZWEIGUNGSKLEMMLEISTE
YV1 MAGNETVENTIL BESCHWADUNG

ES

C1 CONDENSATOR
BL BACK LIGTH -
HL1 LAMPARA
KM1 CONTACTOR RESISTENCIA
M1 MOTOR
P1 SONDA TERMOSTATO
P2 SONDA AL CORAZON
R1 RESISTANCIA
SB1 MICRO PUERTA
ST1 TERMOSTATO DE SEGURIDAD
X1 REGLETE DE ALIMENTACION
X2 REGLETE DE DERIVACION
YV1 ELECTROVALVULA HUMIDIFICADOR

IT

C1 CONDENSATORE
BL BACK LIGTH - RETROILLUMINAZIONE
HL1 LAMPADA CELLA
KM1 CONTATTORE RESISTENZE
M1 MOTORE VENTILATORE
P1 SONDA TERMOSTATO
P2 SONDA AL CUORE
R1 RESISTENZA
SB1 MICROINTERRUPTOREPORTA
ST1 TERMOSTATO DI SICUREZZA
X1 MORSETTIERA DI ALIMENTAZIONE
X2 MORSETTIERA DI DERIVAZIONE
YV1 ELETTRVALOLA ACQUA
