Type de produit	Ventilateur de fenêtre
Marque	KAZ (Honeywell)
Modèle	HW-628
Alimentation électrique	120 V c.a., 60 Hz
Dimensions minimales de fenêtre (2 châssis mobiles)	Largeur 58 cm x Hauteur 30 cm (23" x 12")
Dimensions minimales de fenêtre (battants/coulissants)	Largeur 30 cm x Hauteur 58 cm (12" x 23")
Modes de fonctionnement	Fresh Air (arrivée d'air frais), Exhaust (évacuation d'air)
Vitesses	Super, Haut, Bas
Thermostat	Réglable, maintient la température ambiante
Grilles d'air frontales	Orientables manuellement
Nettoyage	Grille amovible, chiffon doux humide, ne pas immerger
Sécurité	Fiche polarisée, ne pas utiliser avec variateur transistorisé
Utilisation prévue	Usage domestique uniquement
Pièces détachées disponibles	Support de fixation (DW-628-1), Support alternatif (DW-628-2)
Garantie	5 ans limitée

FOIRE AUX QUESTIONS - HW-628 KAZ

Comment installer le ventilateur dans une fenêtre à deux châssis mobiles ?

Ouvrez la fenêtre d'au moins 30 cm (12 pouces). Placez le ventilateur dans la fenêtre avec le cordon à l'intérieur, puis abaissez la fenêtre jusqu'à ce qu'elle touche le haut du ventilateur. Dépliez les panneaux latéraux pour boucher les espaces.

Comment utiliser le mode Fresh Air et Exhaust ?

Utilisez l'interrupteur FRESH AIR/EXHAUST : le réglage FRESH AIR aspire l'air extérieur, EXHAUST évacue l'air ambiant. Ne commutez pas pendant que le ventilateur fonctionne.

Comment régler la vitesse du ventilateur ?

Utilisez la commande SPEED pour sélectionner SUPER (très haut), HIGH (haut) ou LOW (bas).

Comment utiliser le thermostat ?

Réglez d'abord le thermostat au maximum (sens horaire). Une fois la température confortable atteinte, tournez-le en sens antihoraire jusqu'à l'arrêt du ventilateur. Le thermostat maintient alors la température en allumant et éteignant le ventilateur.

Comment nettoyer le ventilateur ?

Éteignez et débranchez le ventilateur. La grille avant peut être retirée avec un petit tournevis (sans l'insérer à l'intérieur). Nettoyez avec un chiffon doux et humide. Ne jamais immerger le ventilateur dans l'eau.

Que faire si la fiche ne s'insère pas complètement dans la prise ?

La fiche est polarisée (une lame plus large). Essayez de l'inverser. Si elle ne s'insère toujours pas, contactez un électricien. Ne tentez pas de modifier la fiche.

Peut-on utiliser ce ventilateur avec un variateur de vitesse ?

Non, il est interdit d'utiliser une commande de vitesse transistorisée (variateur) avec ce ventilateur, car cela pourrait provoquer un incendie ou un choc électrique.

Comment entreposer le ventilateur hors saison ?

Nettoyez-le selon les instructions, puis rangez-le dans son emballage d'origine ou couvrez-le de plastique pour le protéger de la poussière. Entreposez dans un endroit propre et sec.

Quelles pièces de rechange sont disponibles et comment les commander ?

Les pièces disponibles sont : support de fixation avec visserie (DW-628-1, 5 $ US) et support alternatif pour fenêtres à battants (DW-628-2, gratuit). Pour commander, contactez Honeywell Consumer Relations par téléphone au 1-800-332-1110 ou par courrier, avec un chèque incluant 4,50 $ US de frais de port.

Quelle est la durée de la garantie et comment l'appliquer ?

La garantie limitée est de 5 ans à compter de la date d'achat d'origine. Pour l'appliquer, retournez le produit défectueux accompagné d'une preuve d'achat et d'un paiement de 10 $ US pour frais de manutention et d'expédition à Honeywell. L'adresse est fournie dans la notice.

MODE D'EMPLOI HW-628 KAZ

1. Utiliser ce ventilateur en suivant les descriptions du mode d'emploi. Tout autre usage non recommandé peut provoquer un incendie, un choc électrique ou des blessures corporelles.
2. Ce produit est destiné UNIQUEMENT à l'usage ménager et non pas à l'usage commercial, industriel ou en plein air.
3. Afin de prévenir tout choc électrique, NE PAS immerser l'unité, la fiche ou le cordon électrique dans l'eau ni les vaporiser avec un liquide.
4. Ce produit est équipé d'une fiche polarisée (fiche dont l'une des lames est plus large que l'autre). Afin de réduire les risques de choc électrique, cette fiche ne peut être insérée que d'une seule manière dans la prise de courant polarisée. Si la fiche ne s'insère pas complètement dans la prise, inverser la fiche. Si la fiche ne s'insère toujours pas dans la prise, contacter un électricien. NE PAS TENTER de contourner ce dispositif de sécurité.
5. Il est nécessaire d'exercer une supervision étroite lorsqu'un appareil électrique est utilisé par des enfants ou à leur proximité.
6. Mettre le ventilateur sur la position OFF (Arrêt) et débrancher le ventilateur de la prise lorsqu'on ne l'utilise pas, lorsqu'on le déplace d'un endroit à un autre ou avant qu'on ne le nettoie.
7. Pour débrancher le ventilateur, le metre d'abord à la position OFF, puis saisir la fiche et la retirer de la prise de courant murale. Ne jamais tirer sur le cordon électrique.
8. Ne jamais faire marcher le ventilateur en présence de vapeurs explosives et/ou inflammables.
9. Ne jamais placer le ventilateur ou l’un de ses éléments à proximité d’une flamme nue ou d’un appareil de cuisine ou autre appareil chauffant.
10. Ne pas faire fonctionner un ventilateur dont le cordon ou la fiche électrique est endommagé, s'il montre des signes de mauvais fonctionnement ou encore si on l'a laissé tomber au sol ou s'il a été endommagé de quelque façon que ce soit (se reporter à la garantie).
11. Éviter de toucher les pièces mobiles du ventilateur.
12. L'emploi d'accessoires non recommandés par le fabricant peut présenter un danger.
13. Placer le ventilateur sur une surface sèche et de niveau.
14. Ne pas suspendre le ventilateur ni le monter sur un mur ou un plafond.
15. Ne pas faire fonctionner si le boîtier du ventilateur a été retiré ou endommagé.
16. Une connexion trop lâche de la fiche dans la prise de courant c.a. peut entraîner une surchauffe et une déformation de la fiche. Faire appel à un électricien pour remplacer les prises de courant lâches ou usées.
17. Ce ventilateur est classifié pour usage comme ventilateur de fenêtre; toutefois, il est recommandé de le retirer de la fenêtre en cas de pluie.

AVERTISSEMENT : Afin de réduire le risque d'incendie ou de choc électrique, ne pas utiliser de commande de vitesse transistorisée avec ce ventilateur.

Directives d'installation

Le ventilateur est livré complètement assemblé et prêt à installer. Les fenêtres à battants ou coulissantes requirent l'usage d'un support de fixation pour l'installation, se trouvant dans le paquet de visserie fourni.

Le ventilateur est conçu pour s'adapter aux fenêtres à battants ou coulissantes à deux châssis mobiles, avec des ouvertures de 58 cm de largeur et 30 cm de hauteur (23 po x 12 po) au minimum. Les fenêtres à battants ou coulissantes requièrent des ouvertures de 30 cm de largeur x 58 cm de hauteur (12 po x 23 po) au minimum.

Fenêtres à deux châssis mobiles

• Ouvrir la fenêtre sur une hauteur d'au moins 30 cm (12 po).
• Orientez le ventilateur de façon à ce que l’avant se trouve face à vous. Le cordon électrique se trouvant à l’intérieur de la pièce, placez le bord inférieur du ventilateur dans la fenêtre. Abaissez la fenêtre jusqu’à ce qu’elle touche le haut du ventilateur. REMARQUE : Vérifier que la fenêtre est calée entre les guides de fenêtre, ressortant de la partie supérieure du ventilateur (Fig. 1).
• Déplier chaque panneau latéral jusqu'à ce que l'espace sur les côtes du ventilateur soit complètement obturé.
• Pour replier les panneaux latéraux à l'intérieur du ventilateur, tirer sur chacune des pattes situées sur la partie arrière du ventilateur (Fig. 2). Dans cette position déployée, on peut aisément replier les panneaux latéraux à l'intérieur du ventilateur. Les pattes doivent être alors remises en position normale afin de fixer les panneaux latéraux en place.

AVERTISSEMENT : Pour prévenir toute blessure corporelle et/ou l'endommagement du ventilateur, ne jamais s'appuyer ni pousser sur un ventilateur placé dans une fenêtre ou durant son fonctionnement. Ne pas soulever la fenêtre tant que le ventilateur est en marche. Vérifier que le ventilateur est bien fixé dans la fenêtre à tous moments.

Fenêtres à battants ou coulissantes

• Retirer les quatre « vis à épaulement » fournies dans le paquet de visserie.
• Visser deux des quatre vis à épaulement dans les orifices situés sous le ventilateur et à l'arrière et les deux autres dans les orifices situés sous le ventilateur et à l'avant.
• Retirer le support de fixation de la trousse fournie.
• Accrocher temporairement le support de fixation sur les quatre vis pour maintenir le support en place (Fig. 3).
• Choisir un emplacement approprié pour le montage sur le cadre de la fenêtre, où le ventilateur peut être placé pour diriger le début d'air par la fenêtre ouverte. Marquer l'emplacement du support à l'aide d'un crayon. REMARQUE: Puisque le support de fixation demeurera attaché au cadre de la fenêtre à l'emplacement marqué, s'assurer que le support de fixation est positionné de manière à pouvoir permettre la fermeture de la fenêtre lors du retrait du ventilateur.
• Décrocher le support du ventilateur. Au moyen des vis en bois fournies dans le paquet de visserie, monter le support sur le cadre à l'emplacement marqué (Fig. 4). Le ventilateur peut être monté sur le support à l'intérieur de la fenêtre; il est alors prêt à fonctionner (Fig. 5).
• Dans de rares cas, durant l'installation de fenêtres À BATTANTS, la moustique ne peut ne pas s'adapter à son emplacement original. Si c'est le cas, il sera peut-être nécessaire d'utiliser un « support alternatif » qui sera fourni gratuitem. Ce support alternatif vous permettra d'utiliser la moustique dans sa position originale. Se référer à la section des PIECES DISPONIBLES du réseau guide.

Fonctionnement

• Brancher le ventilateur dans une prise murale polarisée de 120V c.a.
• Régler la commande du thermostat au niveau le plus élevé (tourner à fond dans le sens horaire).
• Régler le ventilateur soit sur le mode FRESH AIR (arrivée d'air frais) soit sur EXHAUST (évolution d'air) en levant ou en abaissant l'interrupteur FRESH AIR/EXHAUST (Fig. 6). Le réglage FRESH AIR aspire l'air de l'extérieur. Le réglage EXHAUST évacue l'air ambiant de la pièce. REMARQUE: Ne pas permuter l'interrupteur du ventilateur de FRESH AIR à EXHAUST tant que le ventilateur est en marche.

• Régler la commande de vitesse SPEED de chaque ventilateur sur SUPER (très haut), HIGH (haut) ou LOW (bas).
• Une fois qu'une température ambience comfortable a été obtenue, tourner la commande dans le sens ANTI-HORAIRE jusqu'à l'arrêt du ventilateur. Le thermostat mettra le ventilateur sur ON et OFF afin de maintenir ce réglage optimal.
• Les grilles d'air frontales peuvent être tournées manuellement afin de changer la direction du début d'air.

Nettoyage et entreposage

• Éteindre le ventilateur et le débrancher avant de procéder au nettoyage.
• Les grilles du ventilateur sont amovibles pour permettre le nettoyage; détacher la grille du ventilateur avec précaution au moyen d'un petit tournevis. (NE PAS INSÉRER LE TOURNEVIS À L'INTERIEUR DE LA GRILLE).
• Utiliser uniquement un chiffon doux et humide pour essuyer le ventilateur avec précaution.
• NE PAS immerger le ventilateur dans l'eau ni faire d'eau pénétrer à l'intérieur du boîtier du moteur.
• NE PAS utiliser d'essence, de solvant ou autre produit chimique pour nettoyer le ventilateur.
• Pour l'entreposage, nettoyer le ventilateur conformément aux directives et le ranger dans son emballage d'origine. Ou bien, le recouvrir de plastique pour le protéger de la poussière. Entreposer le ventilateur dans un endroit propre et sec.

Pièces de rechange disponibles/ relations avec les consommateurs

Article	N° de réf.	Prix
Support de fixation et trousse de visserie	DW-628-1	5,00 US/7,50 can.
Support alternatif (fenêtres à battants uniquement)	DW-628-2	Gratisuit

Pour toute commande de pièces, envoyez votre requête au service des relations avec les consommateurs d'Honeywell (Honeywell Consumer Relations). N'oubliez pas de préciser le contrôle de l'ventilateur, le n° de référence et la quantité souhaitée. Libelliez votre chèque ou mandat à l'ordre d'Honeywell et incluez 4,50 US/7,00 can. pour les frais de manutention et d'expédition. Pour plus de commodité, nous acceptons les commandes par téléphone, avec règlement par cartes de crédit VISA et MASTERCARD. LES RÉSIDENTS DU MASSACHUSETTS DEVRONT AJOUTER UNE TAXE DE VENTE DE 5%.

REMARQUE : Honeywell ne peut rien expédier aux boîtes postales.

REMARQUE : EN CAS DE PROBLEMÉ, RENVOYER LE VENTILATEUR À L'ENDROIT OU IL A ETÉ ACHETE OU BIEN CONSULTER LA GARANTIE. NE PAS TENTE D'OUVRIR LE BOITIER DU MOTEUR SOI-MÉME; CE QUI POURRAIT ANNULER LA GARANTIE ET RISQUERAIT D'OCCASIONNER DES DOMMAGES AU VENTILATEUR AINSI QUE DES BLESSURES CORPORELLES.

POUR TOUTE QUESTION RELATIVE À CE VENTILATEUR, NOUS APPELER OU NOUS ÉCRIRE :

HONEYWELL CONSUMER PRODUCTS

CONSUMER RELATIONS DEPARTMENT

SANS FRAIS :

1-800-332-1110

Adresser questions ou commentaires à :

HONEYWELL CONSUMER PRODUCTS

N'oubliez pas de préciser le numéro du modèle.

Merci d'avoir acheté un ventilateur Honeywell.

Visitez notre site web à www.honeywell.com/yourhome

Garantie limitée de 5 ans

Lire tout d'abord toutes les instructions avant de tenter d'utiliser ce produit. La carte-réponse ci-jointe doit être remplie et retournée dans les 10 jours suivant l'achat.

A. Cette garantie limite de 5 ans s'applique à la réparation ou au remplacement d'un produit responsable d'un vice de matériel ou de main-d'œuvre. Cette garantie ne s'applique pas aux dommages résultant d'un usage commercial abusif ou déraisonnable, ni à tout dommage supplémentaire. Les défaillances résultant de l'usage normal ne sont pas considérées comme des vices de fabrication en vertu de la présente garantie.

HONEYWELL N'EST NULLEMENT RESPONSABLE DES DOMMAGES FORTUIS OU INDIRECTS, QUELS QU'ILS SOIENT. Toute GARANTIE IMPlicitte DE QUALITE MARCHANDE ET DE CONVENANCE À UN USAGE PARTICULARI, RELATIVE À CE PRODUIT, A LA MÈME DUREE LIMITE QUE LA PRÉSENTE GARANTIE.

Certaines régions ne permettent pas l'exclusion ni la limitation des dommages fortuits ou indirects, ni les limites de durée applicables à une garantie implicite ; par conséquent, il est possible que ces limitations ou exclusions ne s'appliquent pas dans votre cas. Cette garantie vous confère des droits précis, reconnus par la loi. Ces droits diffèrent d'une région à l'autre, et il est possible que vous en ayez d'autres. Cette garantie s'applique uniquement à l'acheteur initial de ce produit à compter de la date originale de l'achat.

B. À Songre, Honeywell réparera ou remplacera ce produit si un vice de matériau ou de main-d'œuvre est constaté. Tout produit défectueux doit être renvoyé à l'endroit où il a été acheté, conformément à la politique du magasin. Par la suite, tout produit défectueux dont la garantie est toujours valide peut être renvoyé à Honeywell.

C. Cette garantie ne couvre pas les dommages découlant de tentatives de réparation non autorisées ou de toute utilisation non conforme au guide. D. Renvoyer tout produit défectueux à Honeywell Consumer Products, accompagné d'une brève description du problème. Inclure une preuve d'achat et un chèque ou mandat de 14,70 can. ou 10,00 US pour les frais de manutention, d'emballage de retard et d'expédition. Indiquer nom, adresse et numéro de téléphone durant la journée. Les frais d'expédition doivent être payés à l'avance. Adresser à :

Honeywell Attn: Returns Department 4755 Southpoint Drive Memphis, TN 38118 USA

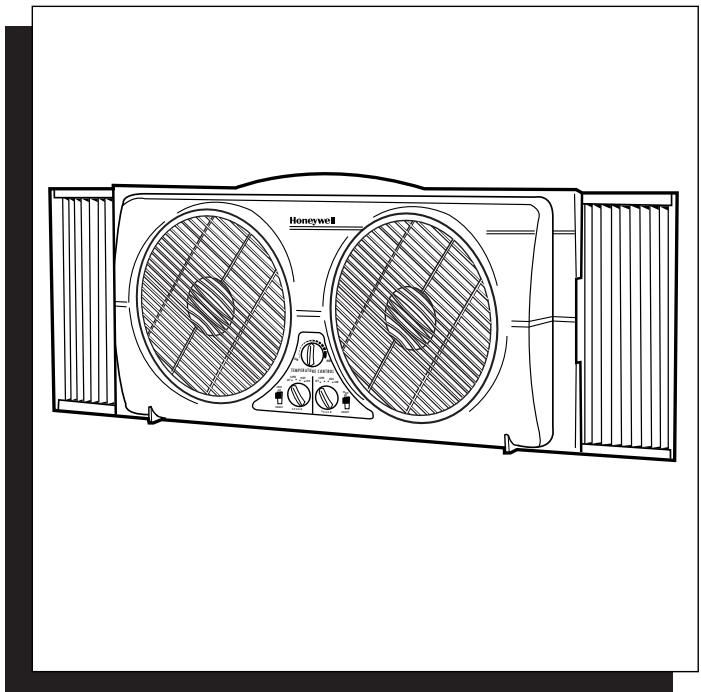

TWINDOWTM

Modelo HW-628
