MODE D'EMPLOI LYNX II BEGLEC

ATTENTION : DANGER ! N'exposez jamais la lentille directement aux rayons du soleil, même pendant un bref instant. Ceci peut endommager l'intérieur de l'appareil ou même causer un incendie !

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT À LA LETTRE D'INFORMATION, VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIÈRES NOUVELLES CONCERNANT NOS PRODUITS : NOUVEAUTÉS, ACTIONS SPÉCIALES, JOURNÉES PORTES OUVERTES, ETC.

→ SURFEZ SUR : WWW.BEGLEC.COM ←

Caractéristiques

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Moving head hi-tech exerçant un attrait visuel exceptionnel, destiné aux DJ pros, aux compagnies de location et aux discothèques.
• Basée sur la technologie LED 20 watts :
• Consommation de courant extrêmement basse (que d'argent épargné !). Couleurs extrêmement brillantes comparées aux appare .
• Pas de lampes à remplacer !
• Pratiquement aucune production de chaleur
• Poids plume (aucun transfo pour lampes n'est nécessaire)
• Puis ès précis grâce à un excellent matériel optique.
• Fonction gradateur allant de 0 à 100% et fonction stroboscope ultrarapide.
• Excellents programmes intégrés donnant lieu à de splendides light shows qui changent sans arrêt :

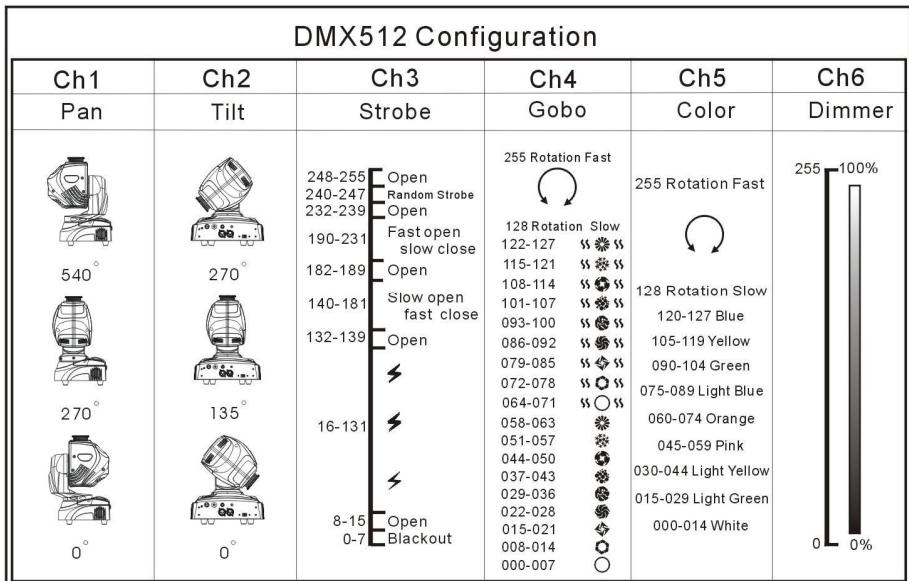

• Contrôle via DMX : 6 canaux (pan, tilt, couleurs, gobos, dimmer, strobe). . Mode maître/esclave : magnifiques shows synchronisés.
• 8 gobos + ouvert, équipé de la fonction 'gobo shaking'
• Roue à couleurs indépendante (8 couleurs + blanc)
• Repositionnement automatique des repères X/Y
• En option, une télécommande CA-8 est disponible.

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important : Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu

Vérifiez si l'emballage contient les articles suivants :

Mode d'emploi Appareil LYNX-II - Attelle + 2 boulons

Instructions de sécurité :

RISQUE D'ÉLECTROCUTION NE PAS OUVRIR

ATTENTION : afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez remplacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole représente la distance de recul minimum à respecter, c'est-à-dire la distance minimale entre le projecteur et la surface à éclairer. Cette distance doit être de plus de 1 mètre.

• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.
• Un effet lumineux neuf peut provoquer de la fumée et/ou une odeur non souhaitée, qui devrait disparaître après quelques minutes.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tel qu'un vase, ne doit être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement l'appareil de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne doit être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être placé à 50 cm minimum des murs.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résulterait.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiante maximale d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée sur l'étiquette de l'appareil.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon a été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles !
• L'appareil doit être mis à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de lumière.
• Utilisez toujours des cables appropriés et certifiés lorsque vous installez l'appareil.
• èces pouvant être changées par l'utilisateur à l'intérieur de l'appareil.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques.
• En cas de problème de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La carrosserie et les lentilles doivent être remplacées si elles sont visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Important : Ne jamais fixer directement la source de lumière ! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Installation en hauteur

• Important : L'installation doit être effectuée uniquement par du personnel qualifié. Une installation incorrecte peut causer des blessures graves et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience ! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes lors de l'installation, de la déinstallation ou de la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50 cm minimum des murs à l'entour.
• L'appareil doit être hors de portée du public et en dehors des zones de passage ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation supporte un point localisé minimum de 10 .
• Utilisez systématiquement un câble de sécurité (n° 3 sur l'image) qui peut supporter 12 lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe. L'appareil doit être bien fixe, un montage à balancement est dangereux et ne devrait pas être considéré !
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approu

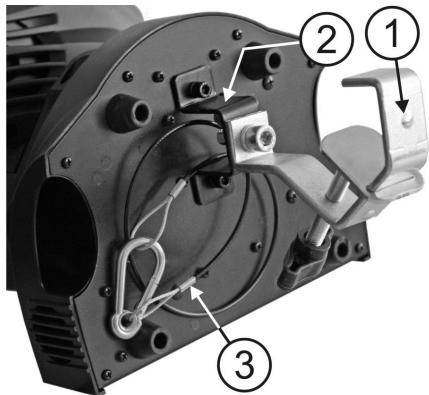

• Collier de serrage rapide, en option
• Collier de serrage spécial (fourni)
• Câble de sécurité, en option.

Comment régler l'appareil

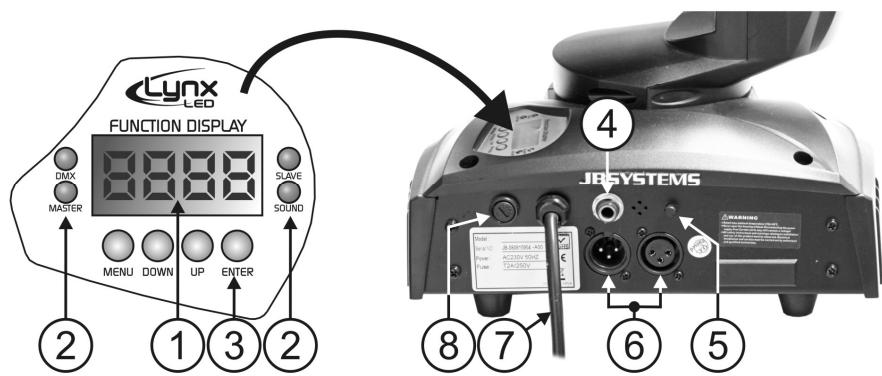

PANNEAU DE CONTRÔLE :

1. ECRAN affiche les différents menus et les fonctions selectionnées.
2. LED

DMX	Allumé	Présence d'un signal DMX
MASTER	Allumé	Mode maitre
SLAVE	Allumé	Mode esclave
SOUND	Clignote	Activation muscale

1. TOUCHES

MENU	Pour sélectionner les fonctions de programmation
DOWN	Pour recycler dans les fonctions sélectionnées
UP	Pour avancer dans les fonctions sélectionnées
ENTER	Pour confirmier la fonction sélectionnée

1. ENTRÉE POUR LE CONTRÔLEUR À DISTANCE : connectez le contrôleur à distance optionnel (CA-8) via l'entrée jack 1/4 afin de contrôler l'appareil au niveau du stand-by, de la fonction et du mode.
2. SENSITIVITY : vous pouvez régler la sensibilité du micro si vous utilisez cet appareil de façon autonome ou en mode maître/esclave.

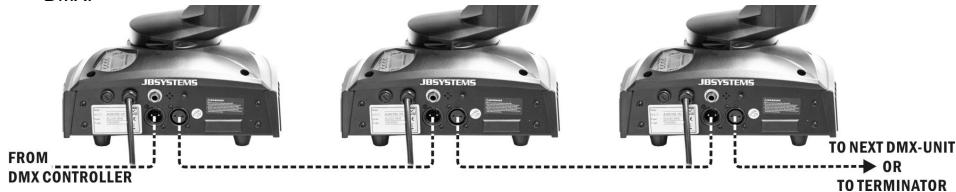

3. DMX IN/OUT : est utilisé pour les configurations en DMX512. Utilisez des câbles symétriques XLR M/F à 3 broches de bonne qualité pour relier les appareils entre eux.
4. CABLE D'ALIMENTATION SECTEUR : vérifier deux fois plutôt qu'une la tension du secteur (qui devrait être 230V 50Hz) avant de raccorder le câble au secteur !
5. FUSIBLE GÉNÉRAL D'ALIMENTATION : dans tous les cas, remplacez ce fusible par un fusible qui possède les mêmes caractéristiques ! (250V/2A lent)

Menu principal

• Pour sélectionner une des fonctions préenregistrées, appuyez sur la touche MENU jusqu'à ce que la fonction que vous désirez apparaisse à l'écran.
• Sélectionnez la fonction à l'aide de la touche ENTER. L'écran clignotera.
• Utilisez les touches DOWN et UP pour changer de mode.
• Dès que vous avez sélectionné le mode requis, appuyez sur la touche ENTER pour confirmer. Après 8 secondes, l'écran retournera automatiquement aux fonctions principales sans avoir modifié quoi que ce soit. Pour retourner aux fonctions sans effectuer de changements, appuyez pendant environ 2 secondes sur la touche MENU. Les fonctions principales sont affichées ci-dessous.

Réglage de l'adresse DMX512

Cette fonction est utilisée pour régler l'adresse de départ dans une configuration DMX.

Appuyez sur la touche MENU jusqu'à ce que "Addr" soit affiché à l'écran. Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour changer l'adresse DMX512. Quand l'adresse désirée est affichée à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau pendant environ 2 secondes sur la touche MENU.

Est utilisé pour CHOISIR le Show quand

L'appareil fonctionne de façon autonome ou en maître/esclave.

Appuyez sur la touche MENU jusqu'à ce que 5hnd soit affiché à l'écran. Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner.

Show 1 mode : l'appareil est placé au sol :

Show 2 mode : l'appareil est fixé au plafond : - Mode show 3 : l'appareil est placé sur le haut-parleur.

Le projecteur reste continuellement dirigé vers le public, donc : (au-dessus de l'horizontalité ; en dessous de l'horizontalité).

• Mode show 4 . Angle du mouvement tilt : (verticalement, devant ; derrière).
• Dès que le mode de fonctionnement est affi choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes.) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Il est utilisé pour que l'appareil esclave fonctionne de façon opposée au maître ou pour fonctionner de façon complètement synchronisée.

Appuyez sur la touche MENU jusqu'à ce que "Sld" s'affiche à l'écran. Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner "normal" ou "2 light show". Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau pendant environ 2 secondes sur la touche MENU.

Ce mode est utilisé pour faire réagir l'appareil au rythme de la musique quand il est utilisé en mode autonome ou en mode maître/esclave.

• Appuyez sur la touche MENU jusqu'à ce que "Sound" s'affiche à l'écran.
• A , l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner (activé par le son) ou
• Dès que le mode de fonctionnement est affiché à l'écran, a pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes.) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Mode Black-out

Mode Black-out : quand aucun signal DMX est dé en black-out et attend un signal DMX.

Mode « pas de black-out » : quand aucun signal DMX n'est dé automatiquement à fonctionner de façon autonome.

• Appuyez sur la touche MENU jusqu'à ce que "blnd" soit affiché à l'écran.
• A , l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner "y" (yes black-out) ou "n" (no black-out).
• Dès que le mode de fonctionnement est affiché à l'écran, a pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes.) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau pendant environ 2 secondes sur la touche MENU.

Inversion Pan

Normal : le mouvement pan n'est pas inversé.

Pan inversion : le mouvement pan est inversé.

• Appuyez sur la touche MENU jusqu'à ce que "pan" soit affiché à l'écran.
• A , l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner "no" (normal) ou "pan inversion".
• Dès que le mode de fonctionnement est affiché à l'écran, a pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes.) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion Tilt

Normal : le mouvement tilt n'est pas inversé.

Tilt inversion : le mouvement tilt est inversé.

• Appuyez sur la touche MENU jusqu'à ce que le symbole est affiché à l'écran.
• A , l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner (normal) ou (tilt inversion).
• Dès que le mode de fonctionnement est affiché à l'écran, a pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau pendant environ 2 secondes sur la touche MENU.

Led Display

Display on : l'écran est toujours allumé.

Display off : l'écran s'éteint quand il n'est pas utilisé.

Appuyez sur la touche MENU jusqu'à ce que l'écran affiche LED. Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner ON (écran toujours allumé) ou OFF (écran éteint si pas utilisé). Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes.) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion de l'affichage

Écran normal posé normalement sur une surface.

Inversion de l'affichage monté en position renversée.

• Appuyez sur la touche MENU jusqu'à ce que les lettres [ISP] soient affichées à l'écran.
• Appuyez sur la touche ENTER pour passer de 15P (écran normal) à 15P (inversion de l'écran).
• Après 8 secondes environ, votre choix est enregistré automatiquement.

Focus Adjust

Il est utilisé pour vous aider à régler le focus des faisceaux et des gobos.

Appuyez sur la touche MENU jusqu'à ce que FOCUS clignote à l'écran. Appuyez sur la touche ENTER pour que l'appareil adopte la position "tilt". Appuyez sur la touche ENTER pour que l'appareil adopte la position "pan".

Dans les 5 pas précédents, vous pouvez ajuster le focus à l'aide des touches UP/DOWN de l'appareil (l'écran affiche la valeur du focus).

• Pour retourner aux fonctions, appuyez sur la touche MENU.

Self-Test

Il est utilisé pour activer le programme interne "self-test" qui passera en revue toutes les fonctions de l'appareil.

Appuyez sur la touche MENU jusqu'à ce que le symbole clignote à l'écran. Appuyez sur la touche ENTER pour démarrer le programme intégré « self-test ». Pour retourner aux fonctions, appuyez sur la touche MENU.

Utilisé pour afficher la t u compartiment de la lampe.

• Appuyez sur le bouton MENU jusqu'à ce que les lettres EPN se mettent à clignoter sur l'écran.
• Appuyez sur le bouton ENTER et la température de l'appareil sera affichée sur l'écran.
• Pour retourner vers les fonctions, appuyez de nouveau sur le bouton MENU.

Fixture Hours

Il vous indiqu de l'appareil.

Appuyez sur la touche MENU jusqu'à ce que Fhr5 clignote à l'écran. Appuyez sur la touche ENTER pour que l'appareil affich à l'écran. Pour retourner aux fonctions, appuyez sur la touche MENU.

Version du software

Cette possibilité est utilisée pour montrer quelle est la version du software qui a été installée dans l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que VER clignote à l'écran.
• Appuyez sur la touche ENTER pour afficher la version du logiciel.
• Pour retourner aux fonctions, appuyez sur la touche MENU.

Reset

Pour effectuer une mise à zéro de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que [SEL] clignote à l'écran.
• Appuyez sur ENTER pour ramener tous les canaux à leur position d'origine.
• Pour retourner aux fonctions, appuyez sur la touche MENU.

Veuillez également consulter le chapitre concernant la configuration des canaux DMX pour découvrir comment effectuer une mise à zéro (reset) par commande DMX.

Installation électrique + adressage

Important : L'installation électrique doit être effectuée uniquement par du personnel qualifié, suivant les normes de sécurité relatives à l'électricité et à la mécanique en vigueur dans votre pays.

Installation électrique pour un appareil en fonctionnement seul :

• Installez simplement le câble secteur. L'appareil commencera à fonctionner immédiatement en mode autonome.

Remarque 1 : vous pouvez brancher une commande à distance CA-8 sur l'appareil si vous souhaitez avoir plus de possibilités de contrôle. Référez-vous à la section 'Comment utiliser l'appareil' pour apprendre à effectuer cette procédure correctement.

Remarque 2 : s'il n'y a pas de sortie, veuillez vous assurer que l'appareil est bien réglé en mode « master » et réglez le mode blackout sur « NO » (se reporter au chapitre précédent).

Installation électrique pour deux ou plusieurs appareils en maître/esclave :

• Branchez de 2 à 16 appareils au maximum ensemble en utilisant des câbles symétriques pour micro de bonne qualité. Le premier appare eils se comporteront automatiquement en tant qu'esclaves. Assurez-vous que les appareils sont tous branchés sur le secteur.
• Et c'est terminé !

Remarque : vous pouvez brancher une commande à distance CA-8 sur l'appareil maître (master) si vous souhaitez avoir plus de contrôle sur le fonctionnement maître/esclave.

Installation électrique en mode DMX

• Le protocole DMX est un signal à haute vitesse très utilisé pour le contrôle des équipements lumineux intelligents. Vous devez connecter en guirlande (daisy chaining) votre contrôleur DMX et tous les appareils avec un câble symétrique de bonne qualité.
• Les deux types de connecteurs XLR, ceux à 3 broches comme ceux à 5 broches, peuvent être utilisés ; cependant, les connecteurs à 3 broches se rencontrent plus fréquemment car ils sont compatibles avec les câbles audio symétriques.

Plan de câblage des XLR à 3 broches if (+).

Plan de câblage des XLR à 5 ~ broches 4 et 5 : non utilisées.

• Pour éviter des comportements étranges des effets lumineux dus aux interférences,

résistance de 90 à 120 ohms

Vous devez utiliser une résistance de bouclage de 90 ohms à 120 ohms en fin de chaîne. Ne jamais utiliser de séparateur de câbles en forme de "Y", cela ne fonctionnera pas !

Assurez-vous que tous les appareils soient bien connectés au secteur. Chaque effet lumineux de la chaîne doit avoir sa propre adresse de départ afin de savoir à quelle commande du contrôleur il doit répondre. Dans le chapitre qui suit, vous apprendrez à régler les adresses DMX.

COMMENT RÉGLER L'ADRESSE DE DÉMARRAGE EXACTE :

Référez-vous au chapitre précédent (réglage de l'adresse DMX-512) pour apprendre à régler l'adresse de départ sur cet appareil. L'adresse de départ de chaque appareil est très importante. Malheureusement, il est impossible de vous expliquer dans ce mode d'emploi quelle adresse de démarrage vous devez introduire, car cela dépend entièrement du contrôleur que vous utiliserez. Veillez donc à vous référer au mode d'emploi de votre contrôleur DMX pour savoir quelle adresse vous devez utiliser.

• CONFIGURATION DMX DU LYNX-II :

G1 G2 G3 G4 G5 G6 G7 G8

Comment utiliser l'appareil

Chaque fois que vous allumerez l'appareil, l'écran affichera 'MS20' et tous les moteurs retourneront à leur position initiale, ce qui fait que vous entendrez des bruits pendant environ 20 secondes. Après cela, l'appareil sera prêt à recevoir des signaux DMX ou à parcourir ses programmes.

Vous pouvez utiliser l'appareil selon 3 façons :

- En utilisant les programmes intégrés maître/esclave. - En utilisant le petit contrôleur. - En utilisant un contrôleur DMX universel.

- En utilisant les programmes intégrés maître/esclave :

Sélectionnez cette fonction si vous voulez un show instantané. En reliant tous les appareils selon le principe maître/esclave, le premier appareil contrôle tous les autres appareils en exécutant un show automatique et synchronisé au rythme de la musique. Rien ne sera branché à son entrée DMX et son LED « master » sera constamment allumé, le LED « sound » clignotera au rythme de la musique.

L'appareil Maître possède 2 shows préprogrammés : vous pouvez sélectionner (show 1), (show 2), (show 3) ou (show 4) immédiatement dans le menu du master (maître).

• Les appareils esclaves possèdent 2 options : les autres appareils sont réglés en mode esclave (le LED « slave » est constamment allumé). Afin de créer un magnifique show, vous pouvez introduire des mouvements contrastés (pan/tilt de l'appareil esclave est inversé). Dans le menu des appareils esclaves, vous pouvez aller à l'option SLNd et sélectionner :

→ Normal slave : l'appareil esclave fonctionne de façon synchronisée par rapport à l'appareil maître. → 2 light show : l'appareil esclave fonctionne à l'opposé de l'appareil maître.

- En utilisant le contrôleur CA-8

Si vous utilisez l'appareil en mode maître/esclave, nous vous recommandons d'utiliser le contrôleur CA-8. Connectez ce petit contrôleur à l'entrée jack 1/4'' de l'appareil maître. Ceci vous permettra de contrôler les fonctions suivantes :

Standby	L'appareil est totalement éteint.
Function	1. Strobo Synchro. 2. Double Strobo 3. Strobo Son	Selection Show 1-4	• Appuyez brièvement pour changer de couleur • Appuyez pendant une seconde pour changer de gobo
Mode	Son (LED éteinte)	Show (LED Clignote)	LED allumée

Maintenance

Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance. Mettez l'unité hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation. Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.
• Pour proté s mensuellement. L'intérieur de l'appareil doit être nettoyé annuellement à l'aide d'un aspirateur ou d'un jet d'air. Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne : des environnements humides, enfumés ou particulièrement sales peuvent entraîner une accumulation de saleté plus importante sur les optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Sèchez toujours les parties soigneusement.
• Nettoyez les optiques externes a 30 jours.
• Nettoyez les optiques internes a 90 jours.

Attention : Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié !

Spécifications

Alimentation : AC 230 V, 50 Hz

Consommation maximale : 55 Watt

Contrôle de son : Microphone interne

Mouvements Pan/Tilt : 540° / 270°

Angle du faisceau :

Connexions DMX : connecteur XLR mâle / femelle à 3 broches

LED : 1 LED blanche de 20 Watt

Taille : voir dessin.

Poids: 4,8 kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi sur notre site Web : www.beglec.com
