DB-46 - Éclairage professionnel BEGLEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre d'alimentation professionnelle en aluminium
Nombre de sorties	4 x 230 V CA, max. 8 A (1850 W) par canal, total max. 20 A (4600 W)
Alimentation	230 V CA, 20 A minimum, connecteur Neutrik Powercon
Connectivité DMX	Entrée XLR mâle 3 broches, sortie XLR femelle 3 broches
Affichage	Écran LED avec 4 boutons (Menu, Up, Down, Enter)
Modes de fonctionnement	Mode gradateur (0-100%) et mode interrupteur (On/Off) par canal
Adressage DMX	Adresse individuelle par canal, de 001 à 512
Mécanisme coulissant	Permet de répartir les projecteurs sur toute la longueur de la barre
Fixation sur statif	Ergot TV 28 mm + adaptateur pour haut de statif 35 mm inclus
Fusibles de canal	250 V / 8 A (20 x 5 mm) avec détecteur de fusible disjoncté
Fusible principal	20 A, coupe-circuit thermique à réarmement automatique
Protection	Triacs de 40 A par canal pour fiabilité
Dimensions	152 x 9 x 7 cm
Poids	5,5 kg
Température d'utilisation	Max. 40 °C, usage intérieur uniquement
Entretien	Nettoyer avec un chiffon doux légèrement humide ; ne pas utiliser de solvants
Sécurité	Mise à la terre obligatoire, ne pas ouvrir l'appareil, débrancher avant entretien
Contenu de la boîte	Barre DB-46, mode d'emploi, 4 paires boulons/écrous, ergot TV 28 mm, adaptateur 35 mm, boulon à œil

FOIRE AUX QUESTIONS - DB-46 BEGLEC

Comment régler l'adresse DMX d'un canal ?

Dans le menu d'adressage, appuyez sur ENTER pour sélectionner le canal souhaité, puis utilisez les boutons UP et DOWN pour définir l'adresse (001 à 512). Appuyez sur MENU pour revenir au menu principal.

Comment changer le mode d'un canal (gradateur ou interrupteur) ?

Dans le menu mode, appuyez sur ENTER pour naviguer entre les canaux. Utilisez UP pour passer en mode gradateur (DIM) ou DOWN pour le mode interrupteur (SWITCH). Appuyez sur MENU pour quitter.

Quelle est la charge maximale par canal et totale ?

Chaque canal supporte jusqu'à 8 A / 1850 W. La charge totale des 4 canaux ne doit pas dépasser 20 A / 4600 W.

Comment installer la barre sur un pied de projecteur ?

Retirez un couvercle latéral, insérez l'ergot TV 28 mm ou l'adaptateur 35 mm dans le rail coulissant, puis refermez le couvercle. Fixez ensuite la barre sur le statif.

Que faire si le fusible principal saute ?

Le fusible principal est un coupe-circuit thermique à réarmement automatique. Si cela se produit, identifiez d'abord la cause (surcharge ou court-circuit) et résolvez le problème avant de réutiliser l'appareil.

Comment nettoyer la barre d'alimentation ?

Utilisez un chiffon doux légèrement humide. Évitez d'introduire de l'humidité dans l'appareil. N'utilisez pas de benzène, thinner ou autres solvants.

Puis-je utiliser la barre sans contrôleur DMX ?

Oui, en mode stand alone, vous pouvez régler les niveaux de sortie directement depuis le panneau de contrôle. Les réglages sont conservés en mémoire même après la mise hors tension.

Comment savoir si le signal DMX est reçu ?

La LED détectrice de signal DMX clignote lorsqu'un signal valide est présent sur l'entrée DMX. Si elle reste allumée fixe, aucun signal n'est détecté.

Quel type de fusible utiliser pour les canaux ?

Chaque canal utilise un fusible de 250 V / 8 A, de taille 20 x 5 mm. Remplacez toujours par un fusible identique.

Où trouver la version la plus récente du mode d'emploi ?

Téléchargez la dernière version sur le site www.briteq-lighting.com.

MODE D'EMPLOI DB-46 BEGLEC

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit BiTeQ®. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Barre d'alimentation professionnelle en aluminium, à 4 sorties: 4 × 1,8kW ( Max_tot = 4,6kW / 20A )
• Mécanisme coulissant : vous pouvez répartir vos projecteurs sur toute la longueur de la barre.
• Entrées/sorties DMX avec verrouillage et indicateurs de présence de tension secteur et de signaux DMX.
• Affichage LED avec 4 boutons pour une navigation facile dans le menu:
• Adressage DMX : chaque canal peut avoir sa propre adresse
• Chaque canal peut être commuté séparément en mode gradateur ou interrupteur on/off.
• Préroglage du gradateur pour chaque canal avec fonction mémoire (un contrôleur externe n'est pas nécessaire)
• 4 prises de haute qualité (schuko)
• Ergot TV standard de 28 mm + adaptateur pour haut de statif de 35mm inclus.
• Alimentation équipée d'un connecteur Neutrik Powercon et d'un fusible automatique.
• Un fusible pour chaque canal, avec détecteurs de fusibles ayant disjoncté.
• Tous les canaux sont équipés de triacs de 40A afin d'améliorer la fiabilité.

Vérifiez le contenu:

Vérifiez si la boîte contient les articles suivants :

• Barre d'alimentation DB-46 Mode d'emploi
• 4 paires de boulons et d'écrous pour installer les projecteurs
• 1 ergot TV 28mm 1 adaptateur pour haut de statif de 35mm 1 boulon à œil

Quelques instructions importantes:

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Instructions de sécurité:

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez remplacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

techniciens qualifiés. La flèche dans un triangle met l'utilisateur en garde contre une situation d'isolement dans l'appareil qui peut causer un risque de choc électrique. Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil. Ce symbole signifie : uniquement pour usage à l'intérieur. Ce symbole signifie : lire le mode d'emploi. - Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l'humidité. - Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages. - Cette unité est destinée à une utilisation à l'intérieur uniquement. - Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Aucun objet contenant de liquides, tels que des vases, ne peut être placé sur cet appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation. - Aucune source de flamme nue, telle que les bougies allumées, ne peut être placée sur l'appareil. - Ne pas utiliser dans un environnement poussiéreux et nettoyer l'unité régulièrement. - Ne pas laisser l'unité à portée des enfants. - Les personnes non expérimentées ne doivent pas utiliser cet appareil. - La température ambiante maximum d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température. - Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations. - Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux réglementations de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil. - La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment. - Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrabouillé ou endommagé. - Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles ! - L'appareil doit être à la terre selon les règles de sécurité. - Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité. - Pour éviter tout choc électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur. - Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques ! - En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement. - Utilisez l'emballage d'origine si l'appareil doit être transporté. - Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Entretien

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatils tels que le benzène ou le thinner qui peuvent endommager l'appareil.

1. SORTIES DES CANAUX: Chaque sortie de canal a sa propre prise de sortie, à laquelle on peut raccorder n'importe quel projecteur ou de petits effets lumineux, qu'il soit de type inductif et/ou résistif.
2. FUSIBLES DE CANAL: chaque canal est équipé d'un fusible et d'un détecteur de fusible ayant disjoncté. Le détecteu

Remarque : Il est très important de savoir que la charge maximum pour chaque canal est limitée à 8A ou 1850 watts. Cependant, la charge totale pour l'ensemble des 4 canaux ne peut pas dépasser 20A ou 4600 watts !

1. ALIMENTATION : arrivée générale de l'alimentation secteur, équipée d'une prise Neutrik Powercon®, il est impératif de s'assurer que la tension de service locale est de 230 V (CA) et que les projecteurs (et/ou les petits effets lumineux) sont correctement raccordés aux prises de sortie des canaux (1) avant de raccorder un cordon d'alimentation secteur avec prise de terre à cette entrée. La charge totale maximum est de 20A ou 4600 watts.
2. FUSIBLE PRINCIPAL: il s'agit d'un coupe-circuit automatique. Quand le fusible a disjoncté, il faut d'abord localiser le problème et apporter une solution à ce qui a provoqué le déclenchement du fusible. Quand ce problème a trou
3. SORTIE DMX: connecteur XLR maje à 3 broches qui permet de connecter une barre d'alimentation DB-46 à l'unité suivante de la chaîne DMX.
4. ENTREE DMX: connecteur XLR mâle à 3 broches qui permet de connecter des câ
5. ADAPTATEUR DE STATIF : est utilisé pour fixer facilement la barre d'alimentation DB-46 en haut d'un statif pour projecteurs. Deux adaptateurs de statif sont inclus dans la livraison (se reporter aussi au numero 9 pour plus d'informations):
6. adaptateur de 35mm : doit être utilisé avec des statifs dont le sommet est équipé au standard 35 mm;
7. Ergot TV de 28 mm : doit être utilisé avec des statifs dont le sommet est équipé d'un ergot TV.
8. MECANISME COULISSANT : ce mécanisme vous permet de répartir au moins vos projecteurs sur toute la longueur de la barre d'alimentation DB-46. Se reporter aussi au numéro 9 pour plus d'informations.
9. COUVERCLES LATERAUX: Pour installer les boulons et les écrous (necessaires pour fixer les projecteurs), ainsi que l'adaptateur de statif, vous doivent enlever un couvercle latorial de l'un des deux côts de l'appareil: dévissez simplement les 4 vis → enlevez le couvercle latorial → introduisez les écrous et le boulons et/ou l'adaptateur de statif dans le rail en les faisant coulisser → remettez le couvercle latorial en place → remettez les 4 vis → c'est terminé!

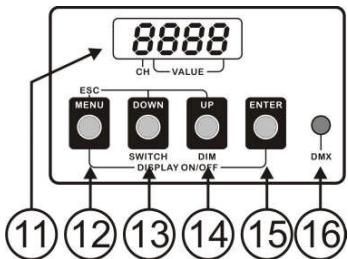

10. PANNEAU DE CONTROL: écran à fonctions multiples + 4 boutons pour naviguer dans le menu de configuration. Se reporter aux numéros ci-dessous.

1. ECRAN : il montre les informations en rapport avec la fonction sélectionnée ou le mode actif. Le caractère de gauche affiche le numéro de canal, les 3 autres affichent le statut du canal :
2. dans le menu d'adressage: l'adresse du canal est affichée, la plage de chiffres pouvant aller de 001 à 512;
3. dans le menu mode: le mode actif est affiché. ("d" = mode gradateur * "S" = mode switch);
4. dans le menu du gradateur et dans l'écran standard : le statut du canal de sortie est affiché :
5. si le canal est en mode gradateur : affichage du pourcentage de puissance du gradateur allant de 0% à 100%;
6. si le canal est en mode switch: "ON" = sortie 100% * "OFF" = sortie 0%.
7. BOUTON DE MENU : s'il vous plaît, se référer à la structure du menu pour comprendre les différents menus. Voici les différentes possibilités :
8. Si on parcourt le menu principal : appuyez sur le bouton du MENU en même temps que sur les boutons UP/DOWN ;
9. pour retourner au menu principal : appuyez sur le bouton du MENU pour retourner vers le menu principal (fonction escape);
10. pour afficher les fonctions de blackout : appuyez sur le bouton du MENU en même temps que sur le bouton ENTER pour allumer ou eteindre l'écran.
11. BOUTON DOWN : s'il vous plaît, se référer à la structure du menu pour comprendre les différents menus. Voici les différentes possibilités :
12. si I'on parcourt le menu principal : appuyez sur le bouton du MENU en même temps que sur les boutons UP/DOWN;
13. dans le menu d'adressage : appuyez sur le bouton DOWN pour donner au canal une adresse DMX qui correspond à un nombre plus petit (appuyez plus longtemps sur le bouton pour augmenter la vitesse de défilé);
14. dans le menu mode : appuyez sur le bouton DOWN pour faire passer le canal sélectionné en mode switch;
15. dans le menu dim : appuyez sur le bouton DOWN pour diminuer la valeur du gradateur (0~100%) quand le canal sélectionné est en mode gradateur (appuyez plus longtemps sur le bouton pour augmenter la vitesse de défilament); quand le canal sélectionné est en mode switch, vous pouvez l'éteindre.
16. BOUTON UP : s'il vous plaît, se référer à la structure du menu pour comprendre les différents menus. Voici les différentes possibilités :
17. si I'on parcourt le menu principal : appuyez sur le bouton du MENU en même temps que sur les boutons UP/DOWN;
18. dans le menu d'adressage : appuyez sur le bouton UP pour donner au canal une adresse DMX qui correspond à un nombre plus élevé (appuyez plus longtemps sur le bouton pour augmenter la vitesse de défillement);
19. dans le menu mode : appuyez sur le bouton UP pour faire passer le canal sélectionné en mode gradateur;
20. dans le menu dim : appuyez sur le bouton UP pour augmenter la valeur du gradateur (0~100%) quand le canal sélectionné est en mode gradateur (appuyez plus longtemps sur le bouton pour augmenter la vitesse de défilament); quand le canal sélectionné est en mode switch, vous pouvez l'allumer.
21. BOUTON ENTER : s'il vous plait, se reférer à la structure du menu pour comprendre les différents menus. Voici les différentes possibilités :
22. dans le menu principal : appuyez sur le bouton ENTER pour sélectionner le sous-menu désiré;
23. dans un sous-menu: appuyez sur le bouton ENTER pour naviguer entre les 4 canaux;
24. pour afficher les fonctions de blackout : appuyez sur le bouton du MENU en même temps que sur le bouton ENTER pour allumer ou éteindre l'écran.
25. LED DETECTRICE DE SIGNAL DMX : cette LED indique si l'appareil reçoit bien un signal DMX sur l'entrée DMX (n°6) :
26. si la LED est éclairée : aucun signal DMX n'est décelé sur l'entrée.
27. si la LED clignote : un signal DMX est bien décelé sur l'entrée.

STRUCTURE DU MENU...

Ce menu est utilisé pour sélectionner l'un des 3 sous-menus :

• appuyez sur le bouton du MENU en même temps que sur les boutons UP/DOWN pour parcourir le menu;
• appuyez sur le bouton ENTER pour sélectionner le sous-menu désiré.

Menud'adressage:

Ce menu est utilisé pour fixer l'adresse DMX des 4 canaux de sortie. Chaque canal peut être réglé sur une adresse DMX unique. Vous pouvez même attribuer la même adresse DMX à 2 canaux ou plus. - Appuyez sur le bouton ENTER pour naviguer dans le menu;

• Une fois que vous avez sélectionné le canal désiré, appuyez sur les boutons UP/DOWN pour en fixer l'adresse;
• appuyez sur le bouton MENU pour retourner vers le menu principal.

Ce menu est utilisé pour fixer le mode de fonctionnement des 4 canaux de sortie :

• mode DIM : ce mode est à utiliser quand vous connectez des lampes (projecteurs) à ce canal de sortie. Vous serez en mesure de tamiser la puissance de sortie en continu, de 0% à 100%.
• mode SWITCH: ce mode est à utiliser quand vous connectez de petits effets lumineux à ce canal de sortie. Vous pourrez ainsi invérer la sortie entre ON (100 % de la puissance) et OFF (0 % de la puissance). Vous serez ainsi en mesure de mettre en ou hors service de petits effets lumineux via votre contrôleur DMX.
• appuyez sur le bouton ENTER pour naviguer dans le menu;
• Une fois que vous avez sélectionné le canal désiré, appuyez sur les boutons UP/DOWN pour en fixer le mode de fonctionnement;
• appuyez sur le bouton MENU pour retourner vers le menu principal.

Il s'agit du mode indépendant ('stand alone') : tous les niveaux de sortie peuvent être réglés au panneau de contrôle, de sorte que l'on n'a pas besoin d'un contrôleur externe. Il est important de savoir que ces réglages des niveaux de sortie sont gardés en mémoire même quand l'appareil est déconnecté du réseau. Cette caractéristique fait de la barre d'alimentation DB-46 un outil très utile pour éclairer des stands d'expositions, etc...

• appuyez sur le bouton ENTER pour naviguer dans le menu;
• Une fois que vous avez sélectionné le canal désiré, appuyez sur les boutons UP/DOWN pour en fixer le niveau de sortie;
• appuyez sur le bouton MENU pour retourner vers le menu principal.

Alimentation:

230Vac/20A minimal (4600Watts)

Sorties de puissance :

4 x 230V CA / max. 8A (1850 watts)

Fusibles de canal :

250V/8A (taille 20 × 5 mm)

Fusible principal :

20A, coupe-circuit thermique avec fonction 'auto reset'

Entree DMX:

prise XLR mâle à 3 broches

Sortie DMX:

prise XLR femelle à 3 broches

Dimensions:

152 × 9 × 7 cm

Poids:

5,5 kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.briteq-lighting.com
