MODE D'EMPLOI LM430 BEGLEC

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems®. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

SURFEZ SUR: WWW. BEGLEC. COM ET INSCRIVEZ VOUS

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Modulateur de lumière à 4 canaux DMX :
• LM440G ~ LM440F : équipé de 4 gradateurs internes et de 4 prises de sortie (4x 1750W/res - puissance totale maximale = 3600W). Conviient aussi bien pour les charges inductives que résistives.
• LM430: ne comporte pas de gradateurs internes, doit être utilisé avec des unités de puissance DMX externes.
• 4 canaux supplémentaires pour allumer et éteindre les effets de lumière via un switch pack DMX en option (ex.: SW416).
• 4 modes utilisateurs :
• Réglage manuel individuel sur chacun des 4 canaux (éclairage de scène)
• Modulateur de lumière à 4 canaux (basses, médiums, aiguës, canal négatif) 9 programmes chenillards intégrés à 4 canaux :
• contrôle par source audio (micro intégré ou entrée audio cinch externe)
• contrôle par le curseur de vitesse.
• Gradateur individuel (commande par curseur) sur chaque canal, chacun avec bouton flash. Gradateur général avec bouton flash général. Gradateur pour niveau d'arrière plan.
• Interrupteur temporaire de coupure générale (black out)
• Sortie DMX pour blocs de puissance et switch packs supplémentaires :
• Canaux DMX 1-4: canaux commandés par gradateurs.
• Canaux DMX 5-8: canaux commandés par interrupteurs.

Vérifiez le contenu:

Vérifiez si la boîte contient les articles suivants :

• LM430 ou LM440G ~ LM440F avec son adaptateur CA. Mode d'emploi

Quelques instructions importantes :

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. Si l'appareil est effectivement endommagé, ne l'utilisez pas et contactez le vendeur.
• Important: cet appareil a quitté notre usine en parfaite condition et protégé par un emballage ajustat. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommages liés à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des dommages ou des problèmes, quels qu'ils soient, s'ils résultent du non respect des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation ultérieure. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Instructions de sécurité:

SK OF ELECTRIC SHOCK

DO NOT OPEN

ATTENTION : afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez replacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle signale la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour énergie. Ce symbole signifie : appareil pour contrôle des lampes. Ce symbole signifie : Lire le mode d'emploi. Ce symbole signifie : appareil construit selon les normes de sécurité classe II - Afin d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l’humidité. Pour éviter la formation de condensation à l’intérieur de l’appareil, patientez quelques minutes pour laisser l’appareil s’adapter à la température ambiante lorsqu’il arrive dans une pièce chauffée après le transport. La condensation empêche l’unité de fonctionner dans des conditions optimales et peut même causer des dommages. - Cette unité est destinée à une utilisation à l’intérieur uniquement. - Ne pas insérer d’objet métallique ou verser de liquide dans l’appareil. Aucun objet rempli de liquides, tels que des vases, ne peut être placé sur cet appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l’unité, déconnectez-la immédiatement de la source d’alimentation. - Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l’appareil. - Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résulte. - Ne pas utiliser dans un environnement poussiéreux ; nettoyer l’unité régulièrement. - Ne pas laisser l’unité à portée des enfants. - Les personnes non expérimentées ne doivent pas utiliser cet appareil. - La température ambiante maximum d’utilisation de l’appareil est de 40°C. Ne pas l’utiliser au-delà de cette température. - Débranchez toujours l’appareil si vous ne l’utilisez pas de manière prolongée ou avant d’entreprendre des réparations. - Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règles de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d’alimentation de la source d’alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l’étiquette de l’appareil. - La prise sera toujours accessible pour que le cordon secteur puisse être enlevé rapidement et à tout instant si nécessaire. - Le cordon d’alimentation doit toujours être en parfait état. Mettez immédiatement l’unité hors tension si le cordon a été écrabouillé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié. - Ne laissez jamais le cordon d’alimentation entrer en contact avec d’autres câbles! - Pour éviter tout risque de choc électrique, cet appareil doit être utilisé uniquement avec l’adaptateur secteur inclus. Si l’adaptateur est défectueux, il sera utilisé seulement par un module identique. - Le LM440G ~ LM440F doit être raccordé à la masse selon les règles de sécurité. - Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l’unité. - Pour éviter tout choc électrique, ne pas ouvrir l’appareil. En dehors du fusible principal, il ne contient aucune pièce pouvant être changée par l’utilisateur lui-même. - Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et de mêmes spécifications électriques! - En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l’appareil et contactez immédiatement votre revendeur. - Utilisez l’emballage d’origine si l’appareil doit être transporté. - Pour des raisons de sécurité, il est interdit d’apporter toute modification à l’unité non spécifiquement autorisée par les parties responsables.

Entretien

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatils tels que le benzène ou le thinner car ils peuvent endommager l'appareil.

1. INTERRUPEUR GENERAL : cet interrupteur sert à mettre l'unité sous et hors tension.
2. CANAUX GRADATEURS : il s'agit de 4 curses qui servent à fixer le niveau individuel de puissance des 4 canaux. En dessous de chaque curseur, il y a un bouton flash qui fait passer la puissance du canal correspondant à 100% (full) aussi longtemps que l'on presse le bouton. Les boutons flash sont tous rétro-éclairés de manière à pouvoir visualiser la sortie de chaque canal.
3. CANAUX ACTIVES PAR UN SWITCH : ces boutons servent àmettre en et hors service 4 effets de lumière individuels. Pour être en mesure d'utiliser ces boutons, il faut connecter un switch pack séparé à la sortie DMX de l'unité. (L'adresse DMX de ce switch pack doit être régulée sur 5).
4. MODE SELECT: sort à sélectionner un des 4 modes utilisateur :
5. HOLD DIM : ce mode peut être utilisé pour contrôler le niveau de gradation d’
6. HOLD SOUND : la source musicale est divisée en 4 fréquences séparées (basses, médiums, aigus, canal négatif). Chacun des 4 canaux de sortie réagira donc à une plage de fréquences différente.
7. PROGRAM SOUND: le programme chenillard sélectionné avec le bouton "program select" (6) entre en fonction. La vitesse du chenillard sera alors synchronisée au rythme de la musique.
8. PROGRAM SPEED : le programme chenillard sélectionné avec le bouton "program select" (6) entra en fonction. La vitesse du chenillard sera alors adaptée par le curseur de vitesse (12).
9. INDICATEUR MODE SELECT : ces LED montrent lequel des 4 modes est actif à cet instant.
10. PROGRAM SELECT : lorsqu'on a sélectionné l'un des 2 modes 'PROGRAM' (4), on peut alors se servir du bouton de sélection des programmes pour désirir le programme que l'on veut. On peut désirir entre neuf programmes de type chenillard (de 1 à 9). Le programme "0" (un zéro s'affiche à l'écran) est un programme aléatoire.
11. PROGRAM DISPLAY : l'écran montre quel est le programme chenillard sélectionné.
12. GRADATEUR MASTER : ce curseur contrôle le niveau général de gradation des 4 canaux.
13. INTERRUPTEUR FULL : On utilise ce bouton pour faire passer la puissance des 4 canaux à 100% (full) aussi longtemps que l'on presse le bouton.
14. NIVEAU DE BACKGROUND : ce curseur a pour but de fixer le niveau de background (le niveau minimum de sortie) des 4 canaux gradateurs. Cela permet d'adoucir les effets chenillards afin qu'il soit moins agressif.

Attention : il ne faut pas mettre ce curseur à fond, son niveau n'est plus possible de distinguer les figures des programmes chenillards ou de régler correctement les niveaux minimums de gradation des 4 canaux individuels.

1. INTERRUPEUR DE STANDBY : ce bouton sert à couper la sortie des 4 canaux gradateurs (black out). Les 4 canaux actifs par un switch (3) ne sont pas affectés par ce contrôle.
2. CONTROLE DE PROG SPEED : quand le mode "program speed" (4) est sélectionné, on peut modifier la vitesse du programme chenillard sélectionné (6) d'un rythme lent à rapide ou très rapide (13).
3. BOUTON SPEED x 10: ce bouton sert à augmenter ou diminuer la vitesse sélectionnée par le curseur de vitesse (12).
4. AUDIO SENSITIVITY: ce réglage sert à ajuster la sensibilité d'entrée du micro interne ou des entrées audio externes. Il faut ajuster le niveau jusqu'à ce que les fonctions dépendant du son réagissent de façon équitable au rythme de la musique.
5. MICRO INTERNE: le micro interne se trouve derrière cet orifice.

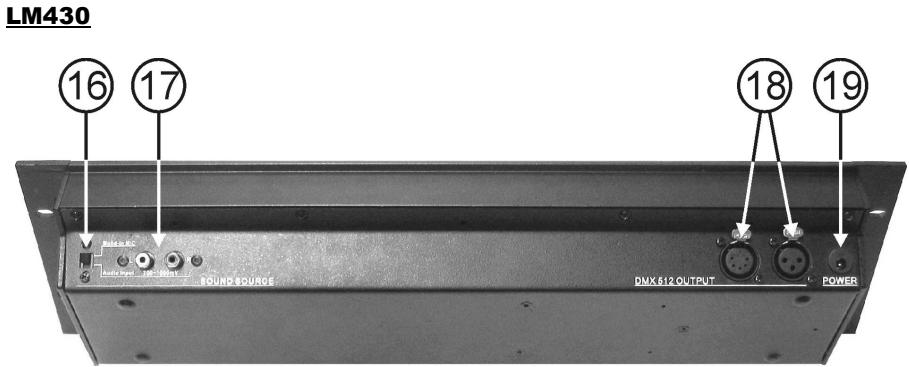

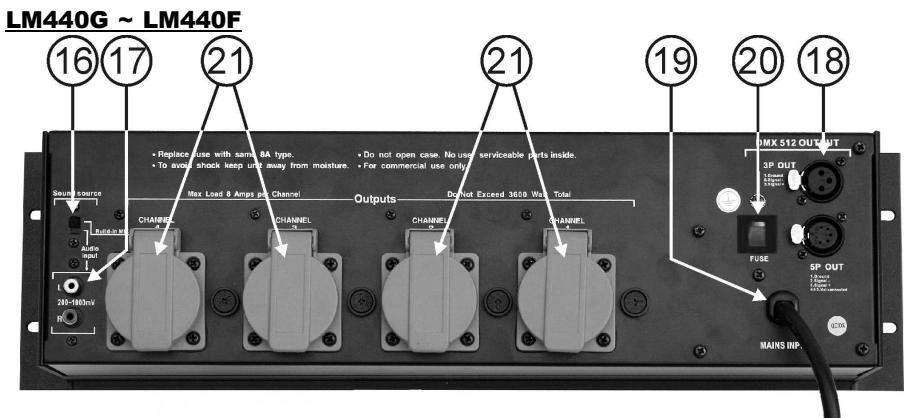

Fonctions (FACE arriere)

1. SELECTEUR DE SOUND SOURCE : cet interrupteur sert à Sélectionner quelle sera l'entrée audio qui sera utilisée pour synchroniser les fonctions dépendant du son :
2. MICRO INTEGRÉ: cette fonction s'utilise quand le niveau de la diffusion sociale est suffisamment élevé pour que le microphone interne puisse ainsi capter le son. C'est la manière la plus facile pour utiliser les fonctions dépendant du son.
3. ENTREE AUDIO: on recourt à cette fonction quand le niveau de la diffusion sociale n'est pas très élevé. Dans ce cas, il ne faut pas oublier de raccorder une source sonore aux connecteurs des entrées audio (17)!
4. AUDIO INPUT: quand le sélecteur de source sonore (16) est régle sur "AUDIO INPUT", il faut raccorder ces connecteurs Cinch/RCA à un signal audio analogue allant de 200mV à 1000mV. Dans la plupart des cas, une sortie destinée à l'enregistrement ou un master secondaire (disponibles sur une table de mixage) fera l'affaire.
5. SORTIES DMX : elles sont utilisées pour raccorder le modulateur de luminère à des unités de puissance DMX. On peut utiliser des prises XLR à 3 ou à 5 broches. Ces deux connecteurs véh âbles XLR (standard mâle/femelle) tels que nos câbles 7-0061 7-0068 véhiculant les signaux. Les canaux gradateurs, tout comme les canaux actifs par un switch, sont disponibles sur ces sorties :
6. CANAUX GRADATEURS : ils sont assignés aux adresses DMX 001 à 004. Réglez s'il vous plaît l'adresse de départ du dimmer pack connecté sur 001.
7. CANAUX ACTIVES PAR UN SWITCH : ils sont assignés aux adresses DMX 005 à 008. Réglez s'il vous plaît l'adresse de départ du switchpack connecté sur 005.

Tuyau : on peut connecter toutes sortes de dimmer et switch packs, mais cependant, dans le cas d'installations mobiles, nous suggérons l'utilisation de barres d'alimentation DMX JB Systems® PB41/STD. On peut facilement régler chaque canal en mode switch ou en mode gradateur. De plus, on peut directement fixer ses projecteurs et/ou ses effets de lumière à ces barres d'alimentation DMX.

1. ALIMENTATION : cette entrée est différente selon le nombre du modèle de jeu de lumière :
2. LM430 : entrée tension, c'est ici qu'il faut raccorder l'adaptateur CA fourni. En cas d'utilisation à une autre adaptateur, il est impér
3. LM440G - LM440F : câ âble à une prise de courant murale. La charge totale maximale est de 16A ou 3600 watts.
4. FUSIBLE PRINCIPAL: il s'agit d'un coupe-circuit automatique. Quand le fusible a disjoncté, il faut d'abord localiser le problème et apporter une solution à ce qui a provoqué le déclenchement du fusible. Quand ce problème a trou
5. SORTIES DES CANAUX: (remarque valable uniquement pour le LM440G ~ LM440F) Chaque sortie de canal a sa propre prise de sortie, à laquelle on peut raccorder n'importe quel projecteur, qu'il soit de type inductif et/ou résistif (PAR 36). Chaque canal est équipé d'un fusible. Il faut toujours remplaçer un fusible qui a sauté par un fusible qui possède les mêmes caractéristiques! (250V/8A rapide)

Remarque tres importante!

Il est très important de savoir que la charge maximum pour chaque canal est limitée à 8A ou 1750 watts. Cependant, la charge totale pour l'ensemble des 4 canaux ne peut pas dépasser 16A ou 3600 watts!

Voici juste quelques petits exemples, une foule de configurations et de combinaisons sont possibles!

LM430

Tension de service : CA 15V 1000 mA minimum.

Adaptateur CA: CA 230V, 50Hz 15V CA / 1000 mA (ou plus)

Sorties DMX : 3-pin XLR + 5-pin XLR

Entrée audio : micro interne

entrée audio externe, prise cinch/RCA (200 mV → 1000 mV)

Dimensions: 48,3 x 13,2 x 6,0 cm (19" / 3U)

Poids : 1,9 kg

Tension de service : 230V (CA) / 16A maximum (3600 watts)

Sorties de puissance : 4 x 230V (CA) / max. 8A (1750 watts)

Fusibles (6,35 x 32mm) : canaux : 250V/8A (T8AL250V)

Sorties DMX : 3-pin XLR + 5-pin XLR

Entrée audio : micro interne

Entrée audio externe, prise Cinch/RCA (200mV 1000mV)

Dimensions: 48,3 x 13,2 x 10,5 cm (19"/3U)

Poids : 3,1 kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web : www.beglec.com
