LB-30 - Équipement d'éclairage scène BEGLEC - Notice d'utilisation et mode d'emploi gratuit

Marque	BEGLEC
Modèle	LB-30
Type de produit	Pont d'éclairage multifonctionnel en aluminium
Matériau	Aluminium
Charge maximale répartie	100 kg
Poids total	20 kg
Hauteur réglable	1,62 m à 3,25 m
Distance entre les pieds (réglable)	90 à 120 cm
Largeur totale avec T-bars	4,2 m
Longueur des structures de pont	3 m (2 x 1,5 m)
Dimensions du T-bar	1,2 m (diamètre 38 mm)
Contenu du kit	2 stands télescopiques, 2 structures de pont, 2 T-bars, adaptateur central, vis et boutons de serrage
Sécurité	Câble de sécurité obligatoire, inspection annuelle par personnel qualifié
Entretien	Vérifier vis et absence de corrosion, intégrité des pièces
Applications	Éclairage de scène, DJ mobile, installations temporaires

FOIRE AUX QUESTIONS - LB-30 BEGLEC

Comment assembler le pont LB-30 ?

Réglez d'abord les sections verticales des stands à 46 cm au-dessus de l'embase. Assemblez les deux structures de pont avec l'adaptateur central (serrez les boulons). Placez les stands à environ 3 m l'un de l'autre, glissez les extrémités des ponts dans les adaptateurs et serrez. Descendez la section supérieure pour avoir au moins 40 cm entre le haut du mât et le pont. Fixez les T-bars de 120 cm sur le haut du mât. Réglez la hauteur souhaitée et serrez tous les boutons.

Quelle est la charge maximale supportée par le LB-30 ?

La charge maximale répartie est de 100 kg. Le poids du pont complet est de 20 kg. Assurez-vous de ne pas dépasser cette limite.

Puis-je utiliser ce pont en extérieur ?

Le pont est conçu pour une utilisation en intérieur. Une utilisation en extérieur peut l'exposer à la corrosion et à des charges de vent, ce qui n'est pas recommandé. Assurez-vous de le protéger des intempéries si utilisé à l'extérieur.

Quels sont les accessoires inclus dans le kit ?

Le kit LB-30 comprend : 2 stands télescopiques, 2 structures de pont (1,5 m chacune), 2 T-bars de 1,2 m, un adaptateur central, des vis et des boutons de serrage.

Comment régler la hauteur du pont ?

Les stands télescopiques sont divisés en trois sections. Vous pouvez régler la hauteur de 1,62 m à 3,25 m en desserrant les boutons de serrage, ajustant la section, puis en resserrant. Assurez-vous que la distance entre le haut du mât et la structure du pont soit d'au moins 40 cm.

Est-il possible d'ajouter d'autres sections de pont ?

Le LB-30 est conçu pour une longueur de pont de 3 m (2 sections de 1,5 m). L'ajout de sections supplémentaires n'est pas prévu et pourrait compromettre la stabilité. Utilisez des modèles plus grands de la gamme BEGLEC pour des configurations plus longues.

À quelle fréquence faut-il inspecter le pont ?

Une inspection annuelle par du personnel qualifié est recommandée. Vérifiez l'absence de corrosion, que toutes les vis sont serrées et que les pièces ne sont pas déformées.

Puis-je fixer des projecteurs sur les T-bars ?

Oui, les T-bars de 1,2 m (diamètre 38 mm) sont conçus pour accueillir des projecteurs. Utilisez des attaches adaptées et un câble de sécurité pour chaque projecteur.

Le pont est-il compatible avec d'autres marques ?

Le LB-30 utilise des tubes de 38 mm de diamètre et des connexions standard. Il peut être compatible avec d'autres systèmes de même diamètre, mais vérifiez toujours la compatibilité mécanique et les limites de charge.

Comment ranger le pont après utilisation ?

Démontez les structures en ordre inverse du montage. Les stands et T-bars peuvent être démontés pour un rangement compact. Conservez toutes les vis et boutons. Rangez dans un endroit sec pour éviter la corrosion.

MODE D'EMPLOI LB-30 BEGLEC

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTÉS, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW. BEGLEC. COM

• Pont économique multifonctionnel en aluminium. Composé de 2 stands avec T-bar et 2 éléments de pont.
• Les 2 stands avec T-bar peuvent être utilisés séparément!
• Parfait pour le DJ mobile : peut être rangé dans n'importe quel type de voiture ! Charge répartie jusqu'à 100kg !
• Distance entre les stands = 3m Largeur totale avec les T-bars installés = 4,2m Hauteur maximale = 3,25m

Avant utilisation

• Avant d'utiliser ce pont, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas le pont et contactez le vendeur.
• Important: ce pont a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Instructions de sécurité:

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'unité.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Installation de projecteurs en hauteur

• Important: L'installation en hauteur d'appareils exige de l'expérience! Les limites de charge doivent être scrupuleusement respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de l'installation, la désinstallation ou la maintenance.
• Utilisez systématiquement un câble de sécurité lors de l'installation d'appareils dans le pont.
• Les appareils doivent être bien fixés, un montage à balancement est dangereux et ne devrait pas être pris en considération !

Instructions de montage

Le LB30 est composé de 2 stands téléscopiques avec T-bar et de 2 structures de pont.

Les 2 stands téléscopiques sont divisés en 3 sections.

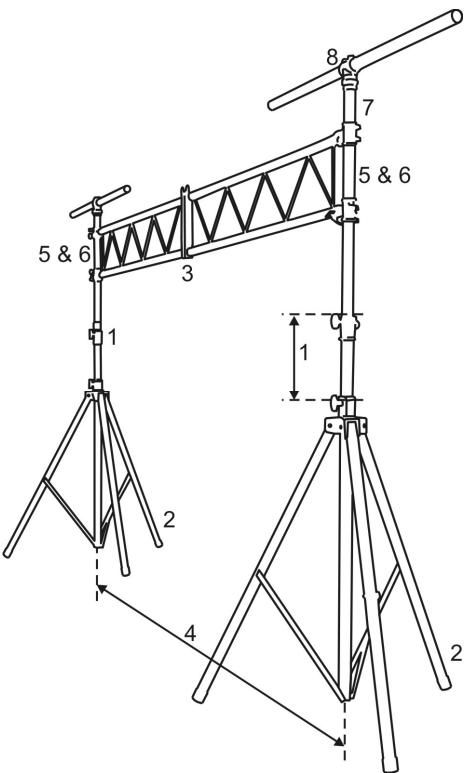

Remarque: les nombres ci-dessous correspondent aux nombres qui figurent sur le dessin.

1. Pour votre facilité, réglez les sections verticales des stands 46cm au dessus du haut de l'embase (ou les 3 pieds se rejoignent).
2. Reglez l'écartement de la base du stand: de 90 à 120cm
3. Assemblez les 2 structures de pont à l'aide de l'adaptateur central. Vous obtenez ainsi une structure de pont solide de 3 mètres de long. Une fois assemblé, serrez les boulons de l'adaptateur central.
4. Placez les 2 stands à environ 3 mètres l'un de l'autre.
5. Glissez les extrémités des structures de pont dans les adaptateurs de tubes qui se trouvent sur les stands.
6. Dès que les structures sont insérées : serrez les boulons des adaptateurs.
7. Descendez la section supérieure jusqu'à ce qu'il y ait une distance d'au moins 40cm entre le haut de mat et la partie supérieure des structures.
8. Placez les T-bars de 120cm sur le haut de mat et serrez les boutons de serrage.
9. Réglez la hauteur des stands selon vos désirs et serrez les boutons.
10. Installez tous les projecteurs sur les structures et T-bars.

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées lors de la maintenance.
• Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis de chacune des pièces doivent être bien fixées et non corrodées.
• Toutes les pièces du pont doivent être totalement intactes, sans aucune déformation.

Charge Max. répartie:

Poids du pont complet:

Hauteur du pont complet:

Distance entre les pieds:

Largeur totale, T-bars inclus:

Structures de pont (2pcs):

Dimensions du T-bar:

Pieds - section du dessus:

Pieds - section du milieu:

Pieds - embase:

100kg

20kg

1,62m to 3,25m

4.2m

L = 1,5m / pc total = 3m tube = 38mm

1,2m (D=38mm)

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
