FLEXI LED - Éclairage LED BEGLEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bandeau LED flexible
Marque	BEGLEC
Modèle	FLEXI LED
Longueur	5 mètres
Type de LED	5050 SMD (RGB ou monochrome)
Densité de LED	3 LED tous les 10 cm (30 LED/m)
Indice de protection	IP65 (revêtement PU)
Tension d'alimentation	24V CC, anode commune
Consommation (RGB)	6,5 W/m (2,2 W/m par couleur)
Consommation (monochrome)	6,5 W/m
Puissance totale (5 m)	Environ 33 W (RGB ou monochrome)
Fonctions principales	Éclairage décoratif RGB ou monochrome, gradation possible avec LED Manager
Connectique	Fils dénudés (2 fils pour monochrome, 4 fils pour RGB)
Température d'utilisation	Max 40 °C
Usage	Intérieur uniquement
Entretien et nettoyage	Nettoyer avec un chiffon doux et un produit pour verre ; sécher soigneusement
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; ne pas utiliser avec un variateur standard ; ne pas dépasser 5 m de long en série ; installation électrique par un professionnel qualifié
Réparabilité	Peut être coupé et soudé aux repères (tous les 10 cm) ; intervention réservée aux électriciens qualifiés
Contenu de l'emballage	Bandeau FLEXI LED 5 m, revêtement d'installation en silicone 5 m, mode d'emploi
Informations générales	Garantie non applicable en cas de dommage lié à une utilisation incorrecte ; recycler les emballages

FOIRE AUX QUESTIONS - FLEXI LED BEGLEC

Puis-je couper le FLEXI LED à la longueur souhaitée ?

Oui, vous pouvez le couper tous les 10 cm aux repères blancs à l'aide d'un cutter ou d'un couteau bien aiguisé.

Comment alimenter le FLEXI LED ?

Vous devez utiliser un LED Manager ou un LED PSU 50W/24V (non inclus). Ne branchez jamais directement sur secteur ou sur un variateur classique.

Quelle est la consommation électrique du FLEXI LED ?

La consommation est d'environ 6,5 W par mètre, soit environ 33 W pour 5 mètres (toutes couleurs allumées).

Le FLEXI LED est-il utilisable en extérieur ?

Non, il est conçu pour une utilisation en intérieur uniquement. Bien qu'il soit IP65, l'installation électrique ne résiste pas aux intempéries.

Puis-je connecter plusieurs bandeaux FLEXI LED ensemble ?

Oui, mais en parallèle uniquement, et sans dépasser 5 mètres par sortie du LED Manager pour éviter la surcharge.

Comment installer le FLEXI LED ?

Utilisez le revêtement en silicone fourni : fixez-le avec du double-face (sur surfaces délicates) ou avec de petites vis/agrafes (sur murs). Insérez ensuite le bandeau dans le revêtement.

Que faire si le FLEXI LED ne s'allume pas ?

Vérifiez les connexions, l'alimentation et la polarité. Assurez-vous que la longueur totale ne dépasse pas 5 m et que le LED Manager supporte la puissance.

Quelle est la différence entre la version RGB et la version monochrome ?

La version RGB utilise 4 fils et permet le mélange de couleurs via un LED Manager. La version monochrome (2 fils) est plus lumineuse (jusqu'à 3 fois) et peut être utilisée avec un LED PSU économique.

Puis-je utiliser un variateur classique pour dimmer le FLEXI LED ?

Non, utilisez uniquement un LED Manager compatible avec fonction de gradation. Un variateur classique pourrait endommager le produit.

Comment nettoyer le FLEXI LED ?

Débranchez l'alimentation, puis nettoyez avec un chiffon doux et un produit nettoyant pour verre. Séchez soigneusement avant de remettre sous tension.

MODE D'EMPLOI FLEXI LED BEGLEC

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.
• Strips (guirlandes) flexibles multicolores en plastique contenant des LED RGB, utilisées pour changer les couleurs des murs et des plafonds dans tous les types de lieux festifs : bars, discothèques, tavernes, magasins,...
• Plusieurs applications sont possibles : fixez les LED strips dans des meubles, derrière des panneaux plexi translucides pour créer des changements de couleurs des surfaces, murs et plafonds.
• Cette version flexible des strips à LED normaux ne présente que des avantages :
• Le strip, long de 5 metres, peut aisément etre sectionne a mesure sur les repres (presents tous les 10cm
• Il peut être facilement plié afin de suivre les courbes de n'importe quelle surface;
• Grâce à son revêtement PU, il répond à la norme IP65;
• Il possède un double revêtement en silicone, ce qui permet une installation aisée sur n'importe quelle surface
• Caractéristiques spécifiques à la version RGB (couleurs):
• Cette version peut être utilisée avec notre gamme complète et 100% compatible de LED Managers;
• Le mélange des couleurs est parfait, et la puissance lumineuse est imposante grâce aux LED RGB "trois en une" (de type 5050 SMD).
• Caractéristiques spécifiques à la version à couleur unique :
• Cette version doit être utilisée avec notre "LED PSU 50 W/24V CC" pour répondre à une solution économique;
• Cette version peut être utilisée avec notre gamme complète et 100% compatible de LED Managers quand la fonction de gradation (dimming) est importante;
• La puissance lumineuse est imposante (jusqu'à 3 fois plus que la version RGB) grâce aux LED de commande 5050.
• Esthétique très réussie, de type 'slim line'.
• La technologie utilisée garantit une très longue durée de vie aux LED!

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des defaults ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants:

Mode d'emploi - FLEXILEDTM, 5m (RGB, ou à une seule couleur). - Revêtement d'installation en silicone, 5m.

Instructions de sécurité:

Ce symbole signifie : uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.
• Ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne placez pas d'objets en métal ou ne renversez pas de liquide à l'intérieur de l'appareil. Si un corps étranger entre dans l'appareil, débranchez immédiatement la configuration de l'alimentation secteur.
• Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximum d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température. Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays.
• Les câbles doivent toujours être en parfait état : allumez le LED MANAGER immédiatement si les câbles sont écrasés ou endommagés.
• Cet appareil doit être utilisé avec le LED MANAGER : ne branchez pas l'appareil sur un variateur (dimmer) normal ou sur une autre alimentation secteur.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Le boîtier doit être remplacé s'il est visiblement endommagé.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

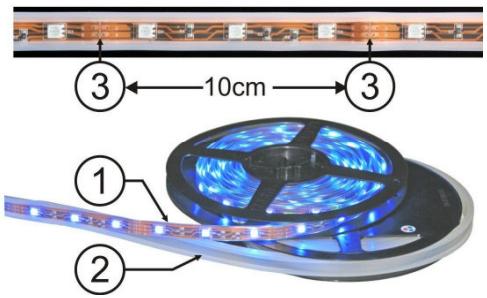

1. FLEXILED™: le LED strip de 5 mètres est flexible; de ce fait, il peut être plié à volonté afin de suivre les courbes de la surface sur laquelle il est fixé. Il est protégé par un revêtement PU, de manière à ce que cette protection réponde à la norme IP 65.
2. REVETEMENT D'INSTALLATION EN SILICONE : il est utilisé pour fixer sans difficulté le Flexiled™ sur n'importe quelle surface.
3. LIGNES (REPERES) DE COUPURE: tous les 10 cm, le Flexiled™ peut être coupé avec un couteau tranchant.

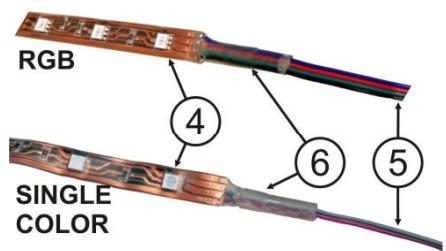

4. LED : tous les 10 cm, trois LED de type 5050 SMD sont présentes.
5. FILS DE CONNXION : ils sont utilisés pour connecter le Flexiled™ à un bloc d'alimentation pour LED :
6. VERSION A UNE SEULE COULEUR : on doit utiliser seulement 2 fils. Si vous ne désirez pas utiliser la fonction de gradation (dimming) sur votre Flexiled™, vous pouze connecter ces 2 fils au LED PSU-50W/24V (référence de commande : 4935). Par contre, si vous désirez utiliser la fonction de gradation (dimming) sur votre Flexiled™, vous pouze alors connecter les fils à l'un de nos LED Managers, dont il existe différents modéles. Prière de se reporter plus loin pour connaître la manière de réaliser les connexions correctement.
7. VERSION RGB : cette version a recours aux 4 fils qui doivent être connectés à un de nos LED Managers, dont il existe différents modèles. Prière de se reporter plus loin pour connaître la manière de réaliser les connexions correctement.
8. REVETEMENT IP 65 : le Flexiled™ est livré avec des fils isolés; si vous désirez ajouter des fils vous-mêm étractables (prière de se reporter au chapitre sur l'installation électrique).

Installation mecanique

Grâce au revêtement d'installation spécial en silicone, le Flexiled™ peut être monté de différentes manières.

Montage utilisant du papier adhésif double face :

Ce système est plus indiqué pour installer le Flexiled™ sur des surfaces délicates, sur lesquelles il n'est pas permis de faire des trous : les miroirs; les surfaces en verre, etc...

Grâce au revêtement en silicone, la colle du papier adhésif à double face n’aura pas tendance à chauffer et à se liquefier. En conséquence, vous obtiendrez donc de bons résultats à long terme.

• Veillez en tout cas à opter pour un papier adhésif à double face (en option, donc, non inclus) de très bonne qualité, et coupez-le à la longueur voulue.
• Apposez-le sur le côté arrière du revêtement d'installation en silicone, et fixez le revêtement sur la surface.
• Quand le revêtement est mis en place, vous pouvez alors installer le revêtement. Il y a lieu de s'assurer que le Flexiled™ ne sera jamais heurté par des objets durs!

Montage utilisant de petites vis ou des agrafes:

Ce système est plus indiqué pour installer le Flexiled™ sur toutes les surfaces sur lesquelles il est permis de faire des trous : des murs, des parois en bois, etc... Grâce au revêtement en silicone, il est possible d'utiliser de petites vis, des clous, ou même des agrafes sans que le Flexiled™ ne risque d'être abîmé.

• Il suffit de déployer le revêtement d'installation en silicone et de le fixer sur la surface à l'aide de petits clous, d'agrafes, etc.
• Quand le revêtement est mis en place, vous pouvez alors installer le Flexiled™ à l'intérieur du revêtement. Il y a lieu de s'assurer que le Flexiled™ ne sera jamais heures par des objets durs!

Astuce : vous pouvez installer les Flexiled™ derrière des panneaux plexi

translucides pour créer des changements de couleurs des murs et plafonds ou dans un bar, vous pouvez installer les bandes LEDs sous une étagère translucide pour illuminer les bouteilles et les verres par le dessous.

Installation electrique

L'installation électrique doit uniquement être effectuée par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans votre pays.

TRÈS IMPORTANT: Vérifiez le manuel de l'utilisateur du LED MANAGER pour voir la charge maximale permise sur les sorties! Le Flexiled™ ne peut jamais dépasser une longueur de 5 mètres, sinon, il serait détruit par un excès de courant. Par conséquent, ne combinez jamais deux Flexiled™ en série de sorte qu'ils dépassent une longueur totale de 5 mètres! Si vous avez besoin de longueurs supérieures à 5 mètres, vous pouvez utiliser plusieurs éléments, mais surtout, branchez-les en parallèle. Tenez compte du fait qu'un mètre consomme 6.5 watts, et pour des câbles plus longs (>10 m), ajoutez toujours une marge de 10 % à vos calculs, car des pertes sont possibles quand on connecte de plus longs câbles : et donc, 6,5 W/m devient +/-7,2 W/m

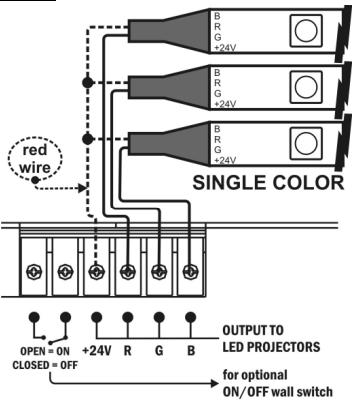

Pour connecter un flexiled™ à une seule couleur à un LED manager :

Si le Flexiled™ doit passer par un gradateur (dimmer) ou doit être contrôlé par un contrôleur (DMX) externe, cette solution est alors la plus courue.

Dénudez les deux fils du Flexiled™ et raccordez le fil rouge à la sortie + 24V du LED Manager. L'autre fil peut être connecté à l'une des autres sorties, R, G ou B :

• si vous connectez le fil à la sortie R, vous serez en mesure de contrôler le Flexiled™ en contrôlant la couleur "rouge" sur le LED Manager;
• si vous connectez le fil à la sortie G, vous serez en mesure de contrôler le Flexiled™ en contrôlant la couleur "verte" sur le LED Manager;
• si vous connectez le fil à la sortie B, vous serez en mesure de contrôler le Flexiled™ en contrôlant la couleur "bleue" sur le LED Manager.

Important : cela peut signifier que vous pouvez contrôler 3 Flexiled™ à une seule couleur différents avec un seul et même LED Manager. Cependant, il ne faut pas oublier qu'un Flexiled™ à une seule couleur consomme environ 6,5W/m (donc environ 33W pour

5 mètres, et ce, pour une seule couleur ! Par conséquent, quand vous installez 3 Flexiled™ à une seule couleur de 5 mètres chacun à un LED Manager, ils sont consommer trois fois plus qu'un Flexiled™ RGB : 3x 33W = 99W. Dans le cas où les connexions sont plus longues, il faut même ajouter 10% (99W devient donc 109W!) afin de compenser des pertes éventuelles. Tout cela est de première importance quand il s'agit de désirir le LED Manager qui convient !

Pour connecter un flexiled™ à une seule couleur à un LED PSU 50w/24v :

Si vous Flexiled™ à une seule couleur ne doit pas passer par un gradateur (dimmer), il s'agit clairement de la meilleure solution, et c'est aussi la plus économique. Il vous suffit de connecter les deux fils du Flexiled™ aux bornes de contact du LED PSU 50W/24V. Il convient de vous assurer que le fil rouge du Flexiled™ soit bien connecté au fil rouge du LED PSU. Vérifie également que

la consommation de courant du Flexiled™ soit inférieure à la puissance maximale du LED PSU.

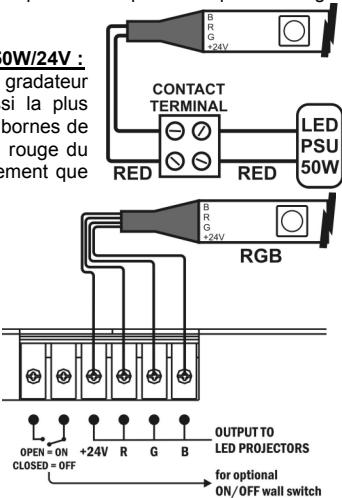

Pour connecter un flexiled™ RGB à un LED manager :

Dénudez les quatre fils du Flexiled™ et raccordez-les aux sorties correspondantes du LED Manager. Le Flexiled™ RGB consomme environ 6,5W/m, soit environ 33W pour 5 metres répartis en trois couleurs. Quand vous installez plus d'un Flexiled™, veuillez s'il vous plaît vérifier la puissance maximale du LED Manager employé. Et n'oublié pas d'ajouter 10 % pour couvrir les pertes éventuelles si vous êtes amené à utiliser des longueurs de câbles supérieures...

Pour couper un flexiled™ à mesure :

Il y a des cas où l'on n'a pas besoin de toute la longueur d'un Flexiled™ : mais ce n'est pas un problème puisque l'on peut le couper très facilement à la longueur désirée ! En effet, tous les 10 cm, vous verrez une petite ligne blanche où vous pourrez couper le Flexiled™ à l'aide d'un couteau bien aiguisé ou d'un cutter (voir la figure ci-contre).

Pour connecter le flexiled™ en utilisant des fils soudés :

Vous pouvez connecter plusieurs éléments de Flexiled™ en soudant leurs fils ensemble. Attention, cette tâche doit être exécutée uniquement par des electriciens de métier :

• Tout d'abord, coupe le Flexiled™ en suivant l'une des lignes de repère (prière de se reporter au point précédent).
• Pour dénuder les contacts à souder, enlever délicatement l'enveloppe PU avec un cutter. Faites bien attention : il faut être sûr de ne pas abimer les petits brins de cuivre des fils du Flexiled™!
• Une fois que les contacts à souder sont dénudés, vous pouvez souder les fils ensemble. Veillez bien à n'utiliser que du matériel de soudure ajustat, car une surchauffe pourrait détruire le Flexiled™!
• Flexiled™ RGB : il suffit de souder les quatre fils sur les différents contacts, idéalement en respectant les codes couleurs afin d'éviter toute erreur de polarité.

• Flexiled™ à une seule couleur : Les contacts appelés R, G et B doivent être connectés tous ensemble, et un câble noir peut y être soudé. Le 4ème contact est le + 24V, c'est un fil rouge qui devrait être soudé ici.

Important: si l'installation est utilisée à l'extérieur ou dans un environnement humide, les connexions devraient être scellées grâce à une combinaison de deux techniques : une époxy thermortractable et un gel de silicone. Une fois de plus, ce genre de travail ne peut être effectué que par des électriciens de métier.

Instructions d'utilisation

Étant donné que le Flexiled™ est contrôlé par le LED MANAGER, nous vous recommandons fortement de lire les instructions de fonctionnement dans le mode d'emploi du LED MANAGER.

Maintenance

• Mettez le LED Manager hors tension et enlevez le cordon secteur de sa prise avant de vous livrer à un entretien.
• Les câbles doivent être en parfait état et doivent être replacés immédiatement en cas de détection d'un problème, même bénin.
• Le nettoyage doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.

Connexions : simples connexions des fils soudés sur le Flexiled™.

Tension de service : 24V, CC, anode commune

Consommation (pertes de courant non comprises) : Type RGB : 6,5 W/m (2,2 W/m pour chaque couleur)

Type à une seule couleur : 6,5 W/m

Poids :

Dimensions :

longueur = 5m

voir ci-dessous pour d'autres dimensions.

Toute information est sujette aux changements sans notice préalable. Vous pouvez télécharger la dernière version du mode d'emploi sur notre site web: www.beglec.com
