C2- 800 - Équipement audio professionnel BEGLEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance audio professionnel
Marque	BEGLEC
Modèle	C2-800
Dimensions (L x P x H)	483 x 430 x 132 mm
Poids	Environ 20 kg (estimation)
Alimentation	230 V - 50 Hz
Puissance de sortie stéréo 8 Ω	450 W + 450 W
Puissance de sortie stéréo 4 Ω	780 W + 780 W
Puissance de sortie bridge 8 Ω	1300 W
Réponse en fréquence	10 Hz - 50 kHz (-1,5 dB)
Sensibilité d'entrée	0,77 V / 26 dB / 1,4 V (sélectionnable)
Impédance d'entrée (balancée active)	20 kΩ
Rapport signal/bruit (pondéré A)	> 100 dB
Diaphonie (8 Ω, 1 kHz)	> 70 dB
Facteur d'amortissement (1 kHz, 8 Ω)	> 200
Vitesse de balayage	40 V/μs
Entrées	XLR (femelle) et Jack 6,35 mm (balancé/non balancé)
Sorties haut-parleurs	Borniers et Speakon (NL4)
Modes de fonctionnement	Stéréo, Pont (Bridge), Parallèle
Protections	Court-circuit, limitation de courant, défaut DC, fusible secteur, coupure thermique (85 °C), transitoires marche/arrêt, démarrage progressif
Refroidissement	Ventilateur à vitesse variable
Entretien et nettoyage	Nettoyer les filtres anti-poussière à l'aspirateur régulièrement. Ne pas utiliser d'eau.
Sécurité	Débrancher avant entretien. Ne pas obstruer les ouvertures de ventilation.
Pièces détachées et réparabilité	Fusible remplaçable (même type et valeur). Contacter le revendeur pour toute défectuosité.

FOIRE AUX QUESTIONS - C2- 800 BEGLEC

Comment brancher l'amplificateur en mode bridge (mono) ?

Éteignez l'amplificateur. Connectez l'entrée uniquement sur le canal 1 (gauche). Connectez le haut-parleur entre les borniers rouges : borne rouge canal 1 (signal +) et borne rouge canal 2 (signal -). Impédance minimale 8 Ω. Placez l'interrupteur de mode sur BRIDGE puis allumez.

Quelle est la sensibilité d'entrée recommandée pour une table de mixage JB Systems ?

Utilisez la position 1,4 V du sélecteur de sensibilité d'entrée. Cela correspond à un gain de 26 dB.

Que faire si la LED de protection (jaune) s'allume ?

La LED jaune s'allume en cas de défectuosité ou si la température dépasse 85 °C. Vérifiez la ventilation et les connexions. Si elle reste allumée, éteignez l'amplificateur et contactez votre revendeur.

Puis-je utiliser une entrée Jack non balancée ?

Oui, utilisez un jack mono. Tip = signal, Sleeve = masse. Pour un signal balancé, utilisez un jack stéréo : Tip = signal +, Ring = signal -, Sleeve = masse.

Comment nettoyer les filtres anti-poussière ?

Les filtres se trouvent derrière la face avant. Utilisez un aspirateur pour les nettoyer régulièrement. Ne jamais utiliser d'eau.

Quelle est la puissance de sortie maximale en mode stéréo sur 4 ohms ?

Le modèle C2-800 délivre 780 W + 780 W en stéréo sous 4 ohms.

Comment remplacer le fusible ?

Débranchez l'amplificateur. Ouvrez le compartiment fusible et remplacez-le par un fusible de même type et valeur (indiqué près du porte-fusible). Si le problème persiste, consultez un technicien.

Que signifie la LED rouge 'Clip' allumée en continu ?

Une LED Clip allumée en continu indique un court-circuit en sortie. Éteignez l'amplificateur et vérifiez les connexions des haut-parleurs.

Puis-je utiliser l'amplificateur en mode parallèle ?

Oui, en mode parallèle, l'entrée est connectée au canal gauche seulement, et les deux canaux alimentent les mêmes haut-parleurs (connectés normalement). Placez l'interrupteur sur 'Parallel'.

Quel est le type de refroidissement de l'amplificateur ?

Le C2-800 est équipé d'un ventilateur à vitesse variable pour un refroidissement adapté à la charge.

MODE D'EMPLOI C2- 800 BEGLEC

1. Caractéristiques principales

Les amplificateurs de la série "C2" sont de très haute qualité et assurent de très bonnes performances. Afin d'en tirer les meilleurs résultats, ils sont équipés d'une alimentation à servocommande ("servo system power supply") et d'un ventilateur à vitesse réglable.

En voici les principales fonctions :

• Entrées symétriques avec connecteurs XLR et jack 6,35 mm (1/4")
• Sélecteur de sensibilité d'entrée
• Sorties sur borniers ou connecteurs Speakon
• Interrupteur à 3 modes : stéréo, mono (ponté) ou parallèle
• Circuit de temporisation à la mise sous tension
• Système de protection parfait pour les haut-parleurs
• Protection thermique (si la température dépasse 85 °C)
• Limiteur de courant

2. Précautions

• Utiliser une source d'alimentation adéquate.
• Éviter de mettre sous tension plusieurs amplificateurs simultanément.
• Ne jamais obstruer les orifices de ventilation.
• Un réglage du niveau d'entrée est présent sur chaque canal.
• Sorties prévues avec speakon ou borniers.
• Bien vérifier que l'interrupteur de mode est correctement positionné : stéréo, bridge ou parallèle.
• Nettoyer régulièrement l'amplificateur. Les filtres anti-poussière situés derrière la face avant doivent être nettoyés souvent.
• Pour ce faire, utiliser un aspirateur. Ne jamais utiliser d'eau.
• En cas de défectuosité, mettez-vous en contact avec votre revendeur.

3. Principales fonctions et contrôles

A. Face avant

1. Interrupteur ON/OFF

Ce bouton permet d'allumer l'amplificateur. Un retard à l'allumage sera constaté, il est dû au système "soft start".

2 et 3. Contrôle du niveau d'entrée

Grâce à ces potentiomètres, vous pouvez ajuster le niveau d'entrée de chaque côté. En mode Bridge ou parallèle, seul le potentiomètre gauche est actif.

4. Indicateur Power ON (vert)

Indique que l'amplificateur est allumé.

5. Indicateur de mode Bridge (mono) (vert)

Indique que l'amplificateur travaille en mode parallèle. Dans ce cas, seul le canal gauche nécessite un signal d'entrée.

6. Indicateur de mode parallèle (vert)

Indique que l'amplificateur travaille en mode parallèle. Le signal d'entrée sera donc uniquement appliqué au canal gauche.

7 et 8. LED de protection (jaune)

Cette LED s'allume en cas de défectuosité ou lorsque la température est supérieure à 85°C.

9 et 10. LED (Clip) du niveau maximum (rouge)

Cette LED s'allume dans deux cas :

a. Lorsque le signal de sortie atteint son niveau maximum, la LED s'allume. Ceci est accompagné d'une distorsion du signal audio. Si cela se produit, réduisez le niveau d'entrée. b. Si la LED s'allume de manière continue, cela signifie qu'il y a un court-circuit. Éteignez l'amplificateur et recherchez les causes du problème dans les connexions.

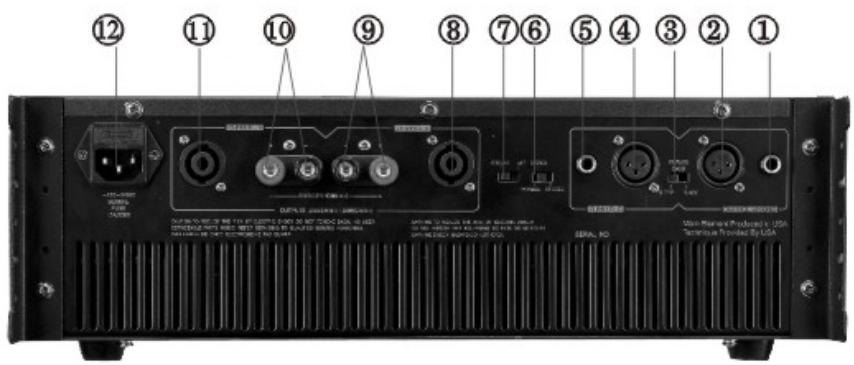

B. Panneau arrière

1 et 5. Entrées avec jack 1/4"

Vous pouvez utiliser un signal d'entrée symétrique ou asymétrique.

• Asymétrique : utiliser un jack mono. Tip = signal, Sleeve = masse - Symétrique : utiliser un jack stéréo. Tip = signal +, Ring = signal -, Sleeve = masse

2 et 4. Entrées avec XLR

Vous pouvez utiliser un signal d'entrée symétrique ou asymétrique.

• Asymétrique : Pin1 = masse, Pin2 = signal, Pin3 = masse - Symétrique : Pin1 = masse, Pin2 = signal +, Pin3 = signal -

3. Sélecteur de sensibilité d'entrée

La position de cet interrupteur est très importante et dépend du niveau de sortie du préamplificateur.

Il existe 3 positions :

• Puissance totale de sortie à 0.77V de niveau d'entrée • 26 dB de gain du niveau d'entrée
• Puissance totale de sortie à 1.4V de niveau d'entrée. Utiliser cette position avec les tables de mixage JB Systems.

6. Sélecteur de mode

Trois modes sont possibles : stéréo, mono "BRIDGE" ou parallèle.

• En mode stéréo, connecter l'entrée et la sortie des 2 canaux.
• En mode Bridge, le signal d'entrée doit uniquement être appliqué au canal gauche.
• En mode parallèle, le signal d'entrée doit uniquement être appliqué au canal gauche.

7. Interrupteur de mise à la terre

La position "lift", permet de couper la terre entre l'amplificateur et les châssis des autres composants (suppression de boucles de terre).

8 et 11. Sortie avec Speakon

En mode stéréo, vous pouvez utiliser des Speakon pour connecter vos haut-parleurs.

Les connexions sont :

1+ et 2+ : signal

1- et 2- : masse

1. Prise de courant et fusible

Si le fusible est cassé, remplacez-le par un nouveau de même type et de même valeur.

4. Fonctionnement en mode pont et parallèle

A. Mode pont

• Éteignez l'amplificateur. - Connectez l'entrée sur le canal 1 (gauche) uniquement. - Connectez le haut-parleur entre les borniers rouges (impédance minimale 8 ohms) :

■ Bornier rouge canal 1 : signal + - Bornier rouge canal 2 : signal – (masse)

- Mettez l'interrupteur de mode sur la position BRIDGE.

• Allumez l'amplificateur.

B. Mode parallèle

• Éteignez l'amplificateur. - Connectez l'entrée sur le canal 1 (gauche) uniquement. - Connectez les haut-parleurs de manière habituelle (comme en mode stéréo) : - Mettez l'interrupteur de mode sur la position Parallèle. - Allumez l'amplificateur.

1. Spécifications techniques

MODEL		C2-450	C2-650	C2-800
Output Power	Stereo 8 OhmStereo 4 OhmBridge 8 OhmParallel 8 OhmParallel 4 Ohm	300W + 300W450W + 450W800W	400W + 400W650W + 650W1000W	450 W + 450W780W + 780W1300W
Frequency Response		10Hz-50KHz-1,5dB	10Hz-50KHz-1,5dB	10Hz-50KHz-1,5dB
Input Sensitivity		0,77V/26dB/1,4V	0,77V/26dB/1,4V	0,77V/26dB/1,4V
Maximum Input Level		2 Volt	2 Volt	2 Volt
Input Impedance Active Balanced		20k Ohms	20K Ohms	20K Ohms
S/N Ratio A-Weighted RMS		>90dB	>95dB	>100dB
Crosstalk at rated output power 8 Ohm 1KHz		>70dB	>70dB	>70dB
Damping factor at 1KHz 8 Ohm		>150	>200	>200
Slew Rate Internal		30V/μs	35V/μs	40V/μs
Protection		Short circuit, current limited, DC fault, AC line fuse, thermal cut off, power up/down transients, slow start	Short circuit, current limited, DC fault, AC line fuse, limiter, thermal cut off, power up/down transients, slow start	Short circuit, current limited, DC fault, AC line fuse, limiter, thermal cut off, power up/down transients, slow start
Cooling		Variable Speed Fan
Power Supply		230V-50Hz
Dimensions (mm)		483 x 430 x 132
