Tipo de producto	Amplificador de potencia audio profesional
Marca	BEGLEC
Modelo	C2-800
Dimensiones (L x P x H)	483 x 430 x 132 mm
Peso	Aproximadamente 20 kg (estimación)
Alimentación	230 V - 50 Hz
Potencia de salida estéreo 8 Ω	450 W + 450 W
Potencia de salida estéreo 4 Ω	780 W + 780 W
Potencia de salida puente 8 Ω	1300 W
Respuesta en frecuencia	10 Hz - 50 kHz (-1,5 dB)
Sensibilidad de entrada	0,77 V / 26 dB / 1,4 V (seleccionable)
Impedancia de entrada (balanceada activa)	20 kΩ
Relación señal/ruido (ponderado A)	> 100 dB
Diafonía (8 Ω, 1 kHz)	> 70 dB
Factor de amortiguamiento (1 kHz, 8 Ω)	> 200
Velocidad de barrido	40 V/μs
Entradas	XLR (hembra) y Jack 6,35 mm (balanceado/no balanceado)
Salidas de altavoces	Bornes y Speakon (NL4)
Modos de funcionamiento	Estéreo, Puente (Bridge), Paralelo
Protecciones	Cortocircuito, limitación de corriente, fallo DC, fusible de red, corte térmico (85 °C), transitorios de encendido/apagado, arranque progresivo
Refrigeración	Ventilador de velocidad variable
Mantenimiento y limpieza	Limpiar los filtros antipolvo con aspiradora regularmente. No usar agua.
Seguridad	Desconectar antes del mantenimiento. No obstruir las aberturas de ventilación.
Piezas de repuesto y reparabilidad	Fusible reemplazable (mismo tipo y valor). Contactar al distribuidor por cualquier defecto.

Preguntas frecuentes - C2- 800 BEGLEC

¿Cómo conectar el amplificador en modo puente (mono)?

Apague el amplificador. Conecte la entrada solo al canal 1 (izquierdo). Conecte el altavoz entre los bornes rojos: borne rojo canal 1 (señal +) y borne rojo canal 2 (señal -). Impedancia mínima 8 Ω. Coloque el interruptor de modo en BRIDGE y luego encienda.

¿Cuál es la sensibilidad de entrada recomendada para una mesa de mezclas JB Systems?

Use la posición 1,4 V del selector de sensibilidad de entrada. Esto corresponde a una ganancia de 26 dB.

¿Qué hacer si se enciende el LED de protección (amarillo)?

El LED amarillo se enciende en caso de fallo o si la temperatura supera los 85 °C. Verifique la ventilación y las conexiones. Si permanece encendido, apague el amplificador y contacte a su distribuidor.

¿Puedo usar una entrada Jack no balanceada?

Sí, use un jack mono. Punta = señal, Manguito = masa. Para una señal balanceada, use un jack estéreo: Punta = señal +, Anillo = señal -, Manguito = masa.

¿Cómo limpiar los filtros antipolvo?

Los filtros se encuentran detrás del panel frontal. Use una aspiradora para limpiarlos regularmente. Nunca use agua.

¿Cuál es la potencia de salida máxima en modo estéreo a 4 ohmios?

El modelo C2-800 entrega 780 W + 780 W en estéreo a 4 ohmios.

¿Cómo reemplazar el fusible?

Desconecte el amplificador. Abra el compartimento del fusible y reemplácelo por un fusible del mismo tipo y valor (indicado cerca del portafusibles). Si el problema persiste, consulte a un técnico.

¿Qué significa el LED rojo 'Clip' encendido continuamente?

Un LED Clip encendido continuamente indica un cortocircuito en la salida. Apague el amplificador y verifique las conexiones de los altavoces.

¿Puedo usar el amplificador en modo paralelo?

Sí, en modo paralelo, la entrada se conecta solo al canal izquierdo, y ambos canales alimentan los mismos altavoces (conectados normalmente). Coloque el interruptor en 'Parallel'.

¿Cuál es el tipo de refrigeración del amplificador?

El C2-800 está equipado con un ventilador de velocidad variable para una refrigeración adaptada a la carga.

MANUAL DE USUARIO C2- 800 BEGLEC

Instrucciones para el uso

Manual de instrucciones

JBSYSTEMS

ESPAÑOL

1. Características principales

9 y 10. Bornes de altavoz

En modo estéreo:

Rojo = señal

Negro = masa

Las etapas de potencia de la serie «C2» son de alta calidad y prestación. Para obtener los mejores resultados, las etapas están equipadas con un «servo system power supply» y un ventilador con regulación de velocidad.

Las principales funciones incluyen:

• Entradas balanceadas con XLR y jack de 1/4''
• Interruptor de sensibilidad de entrada
• Salidas: bornes de altavoz o speakon
• Interruptor de 3 modos: estéreo, puenteado o paralelo
• Retraso al encendido
• Sistema de protección idóneo para los altavoces
• Protección térmica (si la temperatura supera los 85°)
• Protecciones DC

2. Precauciones

• Utilizar la fuente adecuada
• Evitar la puesta en marcha de varias etapas simultáneamente.
• No obstruir ninguna apertura de ventilación.
• Reglaje del nivel de entrada disponible para cada canal.
• Salidas previstas con bornes para altavoces y conectores "speakon"
• Verificar atentamente que el interruptor de modo esté en su posición correcta: estéreo, puenteado mono o paralelo mono
• Limpiar la etapa periódicamente. Los filtros situados detrás del panel frontal tienen que ser limpiados a menudo. Para este efecto, utilizar un aspirador. No utilizar agua.
• En caso de defectuosidad, póngase en contacto con su vendedor.

3. Principales funciones y controles

C. Panel frontal

1. Interruptor de encendido (ON/OFF)

Al pulsar este botón, se enciende el amplificador. Se puede notar un retraso al encendido, esto es debido al encendido en standby.

2 y 3. Control de nivel de entrada

Con estos potenciómetros, se puede regular el nivel de entrada de cada canal. En modo puenteado o paralelo, solo el potenciómetro izquierdo es activo.

4. Indicador de encendido (verde)

Indica que la etapa de potencia está encendida.

5. Indicador de puenteado (verde)

Indica que la etapa trabaja en modo puenteado. En ese caso, solo el canal izquierdo recibe señal de entrada.

6. Indicador de modo paralelo (verde)

Indica que la etapa trabaja en modo paralelo. La señal de entrada se aplicará únicamente al canal izquierdo.

7 y 8. Testigo de protección (amarillo)

Este testigo se enciende en caso de defectuosidad o cuando la etapa de potencia supera los 85°.

9 y 10. Indicador « Clip » de nivel máximo (rojo)

Este testigo se enciende en dos casos:

a. Cuando la señal de salida alcanza su nivel máximo, el testigo se enciende. Esto sobreviene con una distorsión de señal de audio. Si lo siguiente ocurre, se debe reducir el nivel de entrada.

b. Si este testigo se activa de manera continua, significa que hay un cortocircuito. Apague el amplificador y verifique las conexiones.

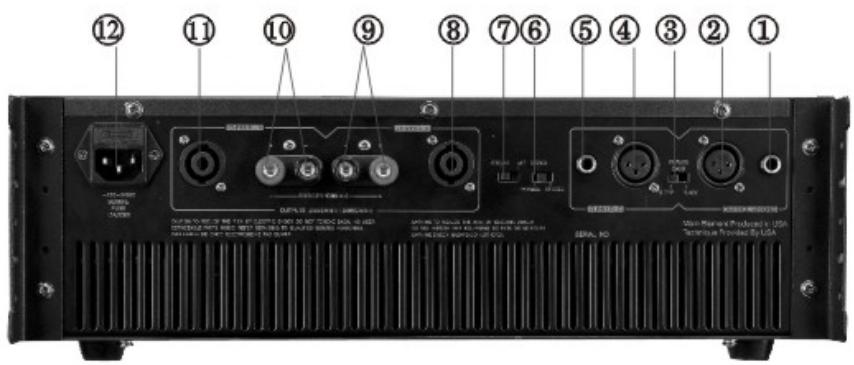

D. Panel trasero

1 y 5. Entradas con jack de 1/4"

Se puede utilizar un nivel de entrada balanceado o sin balancear.

• Sin balancear: utilizar un jack mono. Tip = señal, Sleeve = masa.
• Balanceado: utilizar un jack estéreo. Tip = señal +, Sleeve = masa, Ring = señal -.

2 y 4. Entradas con XLR

Se puede utilizar un nivel de entrada balanceado o sin balancear.

• Sin balancear: Pin1 = masa. Balanceado: Pin1 = masa.

Pin2 = señal

Pin3 = masa

Pin2 = señal +

Pin3 = señal -

3. Interruptor de sensibilidad de entrada

La posición de este interruptor es muy importante y depende del nivel de salida del preamplificador o mesa.

Existen 3 posiciones :

• Potencia total de salida a 0.77V de nivel de entrada • 26 dB de ganancia del nivel de entrada
• Potencia total de salida a 1.4V de nivel de entrada. Utilizar esta posición con las mesas mezcladoras JB Systems.

6. Selector de modo

Tres modos pueden ser elegidos : estéreo, puenteado o paralelo.

• En modo estéreo, conectar la entrada y la salida de los dos canales.
• En modo puenteado, la señal de entrada tiene que ser aplicada únicamente al canal izquierdo.
• En modo paralelo, la señal de entrada tiene que ser aplicada únicamente al canal izquierdo.

7. Interruptor de puesta a tierra

Sobre la posición « lift », mejora el sonido y suprime los parásitos y ruidos indeseables (evita « bucles » de tierra).

8 y 11. Salida con Speakon

Trabajando en modo estéreo, se pueden utilizar Speakon para conectar los altavoces.

Las conexiones son :

1+ y 2+ : señal

1- y 2- : masa

9 y 10. Bornes altavoz

En modo estéreo:

Rojo = señal

Negro = masa

1. Enchufe AC y fusible

Si es necesario, cambiar el fusible por uno nuevo del mismo tipo y del mismo valor.

4. Operación en modo puenteado y paralelo

A. Modo puenteado

• Apagar la etapa de potencia
• Conectar la entrada en el canal 1 (izquierdo) únicamente.

- Conectar el altavoz entre los bornes rojos (impedancia mínima 8 ohmios):

■ Borne rojo canal 1: señal + ■ Borne rojo canal 2: señal – (masa)

- Poner el interruptor de modo sobre Puenteado (BRIDGE)

• Encender la etapa de potencia

B. Modo paralelo

• Apagar la etapa de potencia
• Conectar la entrada en el canal 1 (izquierda) únicamente.
• Conectar los altavoces de manera normal (como si fuese en modo estéreo)
• Poner el interruptor de modo sobre Paralelo • Encender la etapa de potencia
• Especificaciones técnicas

MODEL		C2-450	C2-650	C2-800
Output Power	Stereo 8 OhmStereo 4 OhmBridge 8 OhmParallel 8 OhmParallel 4 Ohm	300W + 300W450W + 450W800W	400W + 400W650W + 650W1000W	450 W + 450W780W + 780W1300W
Frequency Response		10Hz-50KHz-1,5dB	10Hz-50KHz-1,5dB	10Hz-50KHz-1,5dB
Input Sensitivity		0,77V/26dB/1,4V	0,77V/26dB/1,4V	0,77V/26dB/1,4V
Maximum Input Level		2 Volt	2 Volt	2 Volt
Input Impedance Active Balanced		20k Ohms	20K Ohms	20K Ohms
S/N Ratio A-Weighted RMS		>90dB	>95dB	>100dB
Crosstalk at rated output power 8 Ohm1KHz		>70dB	>70dB	>70dB
Damping factor at 1KHz 8 Ohm		>150	>200	>200
Slew Rate Internal		30V/μs	35V/μs	40V/μs
Protection		Short circuit, current limited, DC fault, AC line fuse, thermal cut off, power up/down transients, slow start	Short circuit, current limited, DC fault, AC line fuse, limiter, thermal cut off, power up/down transients, slow start	Short circuit, current limited, DC fault, AC line fuse, limiter, thermal cut off, power up/down transients, slow start
Cooling		Variable Speed Fan
Power Supply		230V-50Hz
Dimensions (mm)		483 x 430 x 132
