Type de produit	Distributeur de courant triphasé
Marque	BEGLEC
Modèle	BRITEQ PD-32A
Alimentation	380-400 V / 50 Hz, triphasé, 3P + N + E, 32 A (prise CEE IEC60309)
Puissance globale maximale	22 080 W (3 x 32 A)
Puissance maximale par phase	7 360 W (32 A)
Puissance maximale par sortie 16 A	3 680 W (16 A)
Protection différentielle	30 mA, 4 pôles
Protection de chaque phase	2 disjoncteurs C16 (16 A, 1P+N)
Prises d'entrée	1 prise CEE 32 A (3P + N + E) sur câble de 1,5 m
Prises de sortie triphasées	1 prise CEE 32 A (3P + N + E) pour bypass
Prises de sortie monophasées	6 prises 16 A avec terre (2 par phase), type selon version
Affichages	Voltmètres et ampèremètres numériques à 3 chiffres pour chaque phase
Poids	7,4 kg
Classe de protection	Classe I (mise à la terre obligatoire)
Température d'utilisation	0 °C à 40 °C
Altitude maximale	2 000 m
Entretien et nettoyage	Nettoyer avec un chiffon doux et produit pour vitres. Inspection par un expert tous les 3 mois.
Sécurité	Disjoncteur différentiel 30 mA, test mensuel recommandé. Ne pas ouvrir l'appareil.

FOIRE AUX QUESTIONS - BRITEQ PD-32A BEGLEC

Comment tester le disjoncteur différentiel ?

Appuyez sur le bouton de test situé au-dessus du disjoncteur différentiel. Les sorties doivent se couper immédiatement. Effectuez ce test tous les 30 jours.

Quelle est la puissance maximale que je peux brancher sur une sortie 16 A ?

La puissance maximale par sortie 16 A est de 3 680 W (16 A sous 230 V). Ne dépassez jamais cette limite.

Puis-je utiliser ce distributeur à l'extérieur ?

Non, l'appareil est conçu pour une utilisation à l'intérieur uniquement. Ne pas exposer à la pluie ou à l'humidité.

Que faire si un disjoncteur saute ?

Réduisez la charge sur la phase concernée ou débranchez un appareil, puis réarmez le disjoncteur en remontant le levier. Si le problème persiste, faites vérifier l'installation par un électricien qualifié.

L'appareil peut-il être utilisé avec un générateur ?

Oui, à condition que le générateur fournisse une tension stable de 380-400 V triphasé avec neutre et terre, et que sa puissance soit suffisante.

Quelle est la section du câble d'alimentation ?

Le câble d'entrée est de section 5×6 mm² (H07RN-F 5G6). Les câbles internes sont en 10 AWG pour les circuits 32 A et 14 AWG pour les circuits 16 A.

Puis-je remplacer un disjonctateur moi-même ?

Non, l'ouverture de l'appareil est dangereuse et annule la garantie. Confiez toute réparation à un technicien qualifié.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux imbibé de produit nettoyant pour vitres. Séchez soigneusement. Ne pulvérisez jamais de liquide directement sur l'appareil.

Quelles sont les conditions d'installation ?

L'appareil doit être installé par un électricien qualifié. La prise d'entrée CEE doit être accessible. L'installation doit respecter les normes électriques en vigueur.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la prise d'alimentation est branchée correctement et que le disjoncteur différentiel et les disjoncteurs individuels sont en position haute. Si rien ne fonctionne, contactez un professionnel.

MODE D'EMPLOI BRITEQ PD-32A BEGLEC

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit BriteQ®. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

SURFEZ SUR: WWW.BEGLEC.COM ET INSCRIVEZ-VOUS

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Ce distributeur de courant triphasé est conçu pour améliorer la sécurité, tant pour les installations fixes que pour celles qui sont mobiles et/ou en location.
• Il est construit pour répondre aux plus hautes exigences européennes et internationales en matière de sécurité.
• Le coupe-circuit à courant résiduel de 30 mA à 4 pôles protège de toute décharge électrique.
• Le câblage interne est de dimensions supérieures à la normale pour augmenter la fiabilité.
• Présence de volt-mètres digitaux précis (à 3 caractères) pour chaque phase.
• Présence d'amperemètres digitaux précis (à 3 caractères) pour chaque phase.
• Deux modèles sont disponibles :

• Deux coupe-circuits automatiques C16 (16A - 1P+N) par phase
• Câble d'alimentation d'entrée de 1,5 m de long (3x 32A à 5 conducteurs), équipé d'une fiche de raccordement de 32A (CEE, 3P + N + E).
• Prise de sortie (3x 32A à 5 conducteurs) CEE (3P + N + E) pour le bypass.
• Six prises de sortie de 16 A avec prise de terre sur la face arrière (deux sorties par phase). Trois modèles différents sont disponibles :
• PD-32A/FR : prises secteur de 16A bleues de type France et Belgique;
• PD-32A/GE : prises secteur de 16A bleues de type allemand (Schuko - CEE - 7/4);
• PD-32A/SA : prises secteur de 16A bleues de type Afrique du Sud.

• coupe-circuit automatique C32 (32A - 3P) par sortie.
• Câble d'alimentation d'entrée de 1,5 m de long (3x 63A à 5 conducteurs), équipé d'une fiche de raccordement de 63A (CEE, 3P + N + E).
• Quatre prises de sortie (3x 32A à 5 conducteurs) CEE (3P + N + E).

Boîtier en métal extrêmement robuste.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants.

• PD-32A ou PD-63A. Mode d'emploi.

Quelques instructions importantes:

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la

responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.

• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez replacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : usage uniquement à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie : appareil construit selon les normes de sécurité classe I

Cet appareil peut être monté sur des surfaces inflammables courantes. Font partie de ces surfaces inflammables courantes, les matériaux de construction tels que le bois et des matériaux à base de bois d'une épaisseur supérieure à 2 mm.

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température.
• Afin de s'assurer que les coupe-circuits automatiques fonctionnent correctement, l'appareil ne peut pas être utilisé à des altitudes de plus de 2.000 mètres. L'appareil devrait être utilisé en présence d'un courant alternatif allant de 380 V à 400 V, à 50 Hz.
• Il ne faut JAMAIS dépasser la puissance maximale indiquée sur l'appareil.
• N'utilisez et ne connectez JAMAIS cet appareil durant les orages : en effet, l'appareil pourrait être détruit par des pics de tension !
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays.
• Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas cette indiquée à l'arrête de l'appareil.
• La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment.
• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrabouillé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• L'appareil doit être à la masse selon les règles de sécurité.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

FONCTIONS (PD-32A)

1. COUPE CIRCUIT DE COURANT RESIDUEL : il s'agit du dispositif de sécurité vital de ce distributeur de courant ! Quand quelqu'un touche accidentellement l'un des conducteurs de courant, le corps de la personne est "traversé" par une décharge électrique, et ce choc peut être mortel ! Dès qu'une telle fuite de courant est constatée dans une installation, les sorties du distributeur de courant sont déconnectées. La perte de courant maximale autorisée est de 30mA. Dans des conditions de fonctionnement normal, le levier situé sur la droite doit être en position relevée. Important: les fonctions de cet appareil devraient être testées tous les 30 jours en appuyant sur le bouton de test situé au-dessus : le résultat devrait être que, immédiatement, les prises de sorties soient déconnectées de l'arrivée de courant.
2. COUPE CIRCUITS INDIVIDUELS : chacune des trois phases est sécurisée via deux coupe circuits automatiques C16. Dans des conditions de fonctionnement normal, chaque levier doit être en position relevée.
3. VOLT METRES : chacune des trois phases possède son propre voltmètre à trois chiffres.
4. AMPERE METRES : chacune des trois phases possède son propre ampere metre à trois chiffres.
5. ENTREE 32A: Câble d'alimentation d'entrée de 1,5 m de long (3x 32A à 5 conducteurs), équipé d'une fiche CEE (3P + N + E).
6. SORTIE 32A: Prise de sortie (3x 32A à 5 conducteurs) CEE (3P + N + E), elle peut être utilisée pour alimenter des appareils fonctionnant sur courant triphase, avec un maximum de 32 A. Assurez-vous que le total aux entrées ne dépasse pas cette limite!
7. SORTIE 16 A SUR LA PHASE 1: ce sont deux prises de sortie de 230V et 16 A qui sont reliées à la phase 1 (L1);
8. SORTIE 16 A SUR LA PHASE 2: ce sont deux prises de sortie de 230V et 16 A qui sont reliées à la phase 2 (L2);
9. SORTIE 16 A SUR LA PHASE 3: ce sont deux prises de sortie de 230V et 16 A qui sont reliées à la phase 3 (L3);

FONCTIONS (PD-63A)

1. COUPE CIRCUIT DE COURANT RESIDUEL : il s'agit du dispositif de sécurité vital de ce distributeur de courant ! Quand quelqu'un touche accidentellement l'un des conducteurs de courant, le corps de la personne est "traversé" par une décharge électrique, et ce choc peut être mortel ! Dès qu'une telle fuite de courant est constatée dans une installation, les sorties du distributeur de courant sont déconnectées. La perte de courant maximale autorisée est de 30mA. Dans des conditions de fonctionnement normal, le levier situé sur la droite doit être en position relevée. Important : les fonctions de cet appareil devraient être testées tous les 30 jours en appuyant sur le bouton de test situé au-dessus : le résultat devrait être que, immédiatement, les prises de sorties soient déconnectées de l'arrivée de courant.
2. COUPE CIRCUITS INDIVIDUELS : chacune des 4 sorties (A, B, C, D) est sécurisée par trois coupe-circuits automatiques C32. Dans des conditions de fonctionnement normal, le levier doit être orienté vers la droite.
3. VOLT METRES : chacune des trois phases possede son propre volt metre à trois chiffres.
4. AMPERE METRES : chacune des trois phases possède son propre ampere metre à trois chiffres.
5. ENTREE 63A: Câble d'alimentation d'entrée de 1,5 m de long (3x 63A à 5 conducteurs), équipé d'une fiche CEE (3P + N + E).
6. SORTIE A, 32 A, 3 PHASES: Prise de sortie (3x 32A à 5 conducteurs) CEE (3P + N + E). Cette sortie est sécurisée par les trois coupe circuits automatiques marqués "A" sur le panneau avant.
7. SORTIE B, 32 A, 3 PHASES: Prise de sortie (3x 32A à 5 conducteurs) CEE (3P + N + E). Cette sortie est sécurisée par les trois coupe circuits automatiques marqués "B" sur le panneau avant.
8. SORTIE C, 32 A, 3 PHASES: Prise de sortie (3x 32A à 5 conducteurs) CEE (3P + N + E). Cette sortie est sécurisée par les trois coupe circuits automatiques marqués "C" sur le panneau avant.
9. SORTIE D, 32 A, 3 PHASES: Prise de sortie (3x 32A à 5 conducteurs) CEE (3P + N + E). Cette sortie est sécurisée par les trois coupe circuits automatiques marqués "D" sur le panneau avant.

DANGER de MORT!

Cet appareil ne peut être installé et électriquement raccordé que par un électricien qualifié et/ou agréé!

L'installation électrique doit être totalement conforme à toutes les règles de sécurité et à toutes les normes techniques en vigueur dans votre pays!

L'ensemble complet de l'installation doit être obligatoirement approuvé par un expert/agréé avant la première utilisation!

Tout changement apporté à une installation existante doit être de nouveau approuvé selon la même méthode!

• ENTREE DE L'ALIMENTATION : l'appareil doit être connecté à l'alimentation secteur via une prise CEE à 5 pôles, de 380 - 400 V, et de 32 A. La puissance globale maximale autorisée est de 22.080 watts, une limite qui, en aucun cas, ne doit jamais être dépassée!
• SORTIES : chaque phase est connectée via deux prises de sortie séparées de 16 A. La puissance globale maximale autorisée sur chaque phase est de 7.360 watts, chaque prise de sortie ayant donc pour maximum 3.680 watts, une limite qui en aucun cas, ne doit jamais être dépassée!

DANGER de MORT!

Mettez l'appareil hors tension et retirez le cordon d'alimentation de sa prise avant toute opération d'entretien ou de réparation !

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Les câbles doivent être en parfait état et doivent être replacés immédiatement en cas de détection d'un problème, même bénin.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Sèchez toujours les parties soigneusement.
• L'appareil, ainsi que les conditions en rapport avec son installation, doivent être inspectés et approuvés tous les trois mois par un expert/agréé!

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

PD-32A:

Puissance d'entrée: standard IEC60309, prise industrielle CEE de 32 A 380V - 400V / 50Hz, 3 phases, 5 conducteurs (3P + N + E) Puissance globale maximale: 22.080 watts (3 x 32 A)

Puissance maximale par phase : 7.360 watts (32 A)

Puissance maximale par sortie : 3.680 watts (16 A)

Classe de protection : classe I (à ne connecter qu'à des appareils de classe I)

Fuite de courant maximale autorisée : 30 mA

Fusibles automatiques / phase : 2 x C16 (Iₙ=16 A, courant de déclenchement instantané = 5 x Iₙ)

Diamètre du câble d'alimentation : 5 × 6 ~mm^2 (H07RN-F 5G6)

Diamètre du câblage interne : conducteurs 32 A : 10 AWG (5,2 mm²) - conducteurs 16 A : 14 AWG (2,1 mm²)

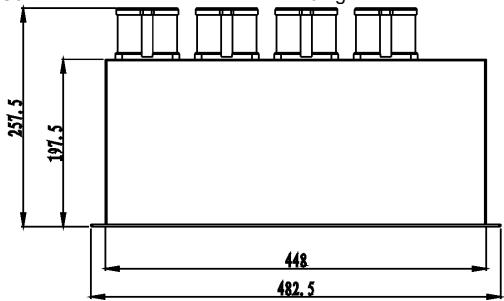

Dimensions : veuillez vous reporter aux figures ci-dessous Poids : 7,4 kilos

PD-63A:

Puissance d'entrée: standard IEC60309, prise industrielle CEE de 63 A 380V - 400V / 50Hz, 3 phases, 5 conducteurs (3P + N + E)

Puissance globale maximale : 44.160 watts (3 x 63 A)

Puissance maximale par phase: 14.490 watts (63 A)

Puissance maximale par sortie : 22.080 watts (3 x 32 A)

Classe de protection : classe I (à ne connecter qu'à des appareils de classe I)

Fuite de courant maximale autorisée : 30 mA

Fusibles automatiques / phase : 2 x C32 (Iₙ=32 A, courant de déclenchement instantané = 5 x Iₙ)

Diamètre du câble d'alimentation : 5 x 10mm² (H07RN-F 5G10)

Diamètre du câblage interne : conducteurs 63 A : 6 AWG (13,3 mm²) - conducteurs 32 A : 10

AWG (5,2mm^2)

Dimensions: prière de se reporter aux figures ci-dessous

Poids : 10 kilos

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com

alambres de 63A: 6 AWG (13,3mm^2) - alambres de 32 A: 10 AWG

(5,2 mm²)

Tamaño:

ver dibujos

Peso:

10 kg
