ANTARI X FAZER X-310 - Machine à fumée BEGLEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à fumée
Marque	BEGLEC
Modèle	ANTARI X FAZER X-310
Dimensions (L x l x H)	635 x 275 x 281 mm
Poids	20.5 kg
Alimentation électrique	AC 100-240 V, 50-60 Hz
Puissance du corps de chauffe	1000 W
Débit de fumée maximal	980 m³/min (3500 pi³/min)
Pression de sortie	0.686 bar
Temps de préchauffage	12 minutes
Capacité du réservoir	2.5 litres
Consommation de liquide	45 min/L à 100% de sortie, 2 h/L à 30% de sortie
Télécommandes compatibles	X-10 (filaire 10 m), X-20 (DMX), X-30 (sans fil 50 m)
Fonctions de la télécommande	Réglage du volume, durée, intervalles, ventilateur, corps de chauffe, affichage LCD, mémoire des réglages
Température de sortie de fumée	Environ 300 °C
Zone de sécurité autour de la buse	50 cm minimum pour matériaux inflammables
Espace de ventilation requis	60 cm tout autour et au-dessus
Entretien recommandé	Toutes les 40 heures : nettoyage avec mélange eau distillée/vinaigre blanc (80/20)
Liquide recommandé	Liquide à fumée homologué, non toxique et non inflammable
Accessoires inclus	Télécommande X-10, étrier de fixation
Utilisation	Intérieur uniquement

FOIRE AUX QUESTIONS - ANTARI X FAZER X-310 BEGLEC

Quel type de liquide utiliser avec la machine à fumée X-310 ?

Utilisez uniquement un liquide à fumée homologué, non toxique et non inflammable. N'utilisez jamais d'essence, de gaz ou de parfums, car cela pourrait endommager l'appareil et présenter un risque d'explosion.

Comment démarrer la machine et produire de la fumée ?

Remplissez le réservoir de liquide, branchez la télécommande et l'alimentation. Mettez l'interrupteur sur ON. Attendez le préchauffage (environ 12 min) jusqu'à ce que l'écran affiche 'READY TO FAZE'. Appuyez sur le bouton MANUAL, VOLUME ou TIMER de la télécommande pour déclencher la fumée.

Que faire si la machine ne produit pas de fumée ou très peu ?

Vérifiez le niveau de liquide, le fusible, la connexion de la télécommande et l'alimentation. Si tout est correct, appuyez sur le bouton de fumée pendant au moins 30 secondes pour purger l'air. Si le problème persiste, videz le réservoir et contactez le service après-vente.

Comment nettoyer et entretenir la machine à fumée ?

Toutes les 40 heures d'utilisation, nettoyez le système avec un mélange de 80% d'eau distillée et 20% de vinaigre blanc. Versez la solution dans le réservoir, faites fonctionner la machine jusqu'à épuisement, puis rincez à l'eau claire. Nettoyez l'embout de sortie avec du vinaigre et une curette.

Quelles sont les précautions de sécurité essentielles ?

Ne dirigez jamais la buse vers des personnes ou des sources inflammables. Maintenez une distance de 50 cm entre la buse et tout matériau inflammable. Assurez une ventilation d'au moins 60 cm autour de l'appareil. Utilisez uniquement à l'intérieur. Débranchez toujours avant de remplir le réservoir.

Comment utiliser la télécommande X-10 pour programmer des intervalles ?

Appuyez sur FUNCTION, puis utilisez les flèches UP/DOWN pour sélectionner TIMER. Réglez l'intervalle entre 1 et 900 secondes et la durée entre 1 et 200 secondes. Appuyez sur ENTER pour confirmer. Activez le timer en appuyant sur la touche TIMER.

Quelle est la capacité du réservoir et l'autonomie ?

Le réservoir a une capacité de 2,5 litres. À pleine puissance, il consomme environ 1 litre toutes les 45 minutes. À 30% de puissance, l'autonomie est d'environ 2 heures par litre.

Comment régler le volume et la ventilation ?

Utilisez la commande VOLUME sur la télécommande pour ajuster le pourcentage de sortie de fumée (1% à 100%). Le ventilateur peut être réglé via les options FAN. Pour un effet brume légère, réglez le volume entre 15 et 20% et le ventilateur à 100%.

La machine s'arrête toute seule quand le liquide est bas ?

Oui, lorsque le niveau de liquide est faible, la LED du réservoir clignote pendant 2 minutes, puis la machine s'arrête automatiquement pour éviter de tourner à vide. Remplissez le réservoir dès que possible.

Puis-je utiliser la télécommande sans fil X-30 ?

Oui, la télécommande X-30 (optionnelle) permet un contrôle sans fil jusqu'à 50 m. Assurez-vous que l'adresse sur la télécommande correspond à celle de l'émetteur. Le bouton bleu émet la fumée, le rouge arrête.

MODE D'EMPLOI ANTARI X FAZER X-310 BEGLEC

Lisez bien toutes ces informations avant de mettre en marche votre machine à fumée. De sérieux dommages peuvent survenir si ces instructions ne sont pas suivies.

Soyez également attentifs aux consignes mentionnées sur les étiquettes ou imprimées sur l'appareil.

DANGER De CHOC electrique

Veillez toujours à ce que cet appareil soit bien sec.

Cette machine n'est pas étanche. Si de la moisissure, de l'eau ou du liquide s'infiltré à l'intérieur de l'appareil, débranchez-la immédiatement et contactez une personne d'un service qualifié avant de l'utiliser à nouveau; Elle doit toujours être utilisée à l'intérieur. Elle n'a pas été conçue pour une utilisation extérieure.

Bien s'assurer que la machine à fumée est installée dans de bonnes conditions et que la tension d'alimentation est correcte.

La machine à fumée ne doit en aucun cas être branchée lorsque vous remplissez le réservoir.

Les machines à fumée non utilisées doivent être déconnectées de l'alimentation électrique, en débranchant la prise.

DANGER de blessures

L'utilisation de cette machine à fumée est strictement réservée à l'usage des adultes. Elle doit être installée hors de la portée des enfants. Ne jamais laisser sans surveillance la machine à fumée en fonctionnement.

Ne jamais diriger la buse en direction d'un individu, ou d'une source inflammable.

Placez la machine à fumée dans un endroit très ventilé. Ne couvrez jamais les trous d'aération de la machine. Afin de garantir une bonne ventilation, respectez un espace d'au moins 60 cm tout autour et au-dessus de l'appareil.

L'appareil devient très chaud, surtout au niveau de la sortie.

de la fumée (environ 300°C ) Mettre tout matériel inflammable à au moins 50cms de la buse, et évitez de vous approcher pendant que la machine fonctionne.

Attendez que la machine ait fumée refroidisse avant de la nettoyer ou de la réparer.

Si le cordon d'alimentation est abimé, il doit être remplacé par le fabricant ou un service qualifié afin d'éviter tout risque.

DANGER d'explosion

Ne jamais ajouter de liquide inflammable comme essence, gaz, parfum au liquide à fumée.

Il est vivement recommandé d'utiliser uniquement du liquide à fumée homologué (non toxique, non inflammable, sans huile ou graisse). L'utilisation d'autres produits pourrait causer des problèmes d'encrassement ou de crachotement.

Ne jamais laisser fonctionner la machine à fumée sans liquide dans le réservoir, ce qui causerait des dommages à la pompe ainsi qu'au corps de chauffe.

Si votre machine à fumée ne marche pas correctement, l'arrêter immédiatement et vider tout le liquide de la machine; emballez-la très soigneusement, de préférence dans son emballage d'origine. Ne jamais envoyer la machine à fumée en réparation avec du liquide dans le réservoir.

Ne jamais boire le liquide à fumée. Si cela se produit, appeler immédiatement un médecin. Si le liquide à fumée venait en contact avec la peau ou les yeux, rincer immédiatement très abondamment à l'eau.

Deballage et inspection

Ouvrir le carton d'emballage et vérifier que tous les équipements nécessaires au bon fonctionnement de l'appareil sont arrivés en bon état. Si un équipement venait à manquer, contacter votre magasin.

Avant de faire fonctionner votre machine à fumée, vérifier bien qu'il n'y ait eu aucun dommage au cours du transport. Si l'appareil ou un câble était endommagé, ne branchez pas la machine et n'essayez pas de l'utiliser sans avoir au préalable contacté le service après-vente du magasin.

Installation et operations

La prise est positionnée de façon à ce qu'elle puisse être accessible quand la machine est en marche.

Installez la machine à fumée sur une surface plate et ôtez le bouchon du réservoir.

Remplissez le réservoir avec du liquide à fumée homologué. L'utilisation d'autres produits pourrait endommager l'appareil. Une fois le réservoir rempli, refermez avec le bouchon.

Branchez la télécommande dans le connecteur situé à l'arrière de la machine à fumée.

Branchez la machine à fumée au secteur. Se placer sur la position « ON »

Le temps de préchauffage est terminé lorsque apparait l'inscription « READY TO FAZE » sur la télécommande. Notre machine à fumée est donc prête à fonctionner.

Pour déclencher le jet de fumée, pressez le bouton approprié sur la télécommande pour avoir la durée désirée.

Desserrez les vis des deux côtés du volet pour ajuster l'angle de sortie désiré.

« WARMING UP » sera inscrit sur la télécommande à chaque fois que la machine se réchauffe pour atteindre la température de fonctionnement nécessaire. À ce moment-là, « READY TO FAZE » s'inscrira.

Quand il reste peu de liquide à fumée, la LED à l'intérieur du réservoir clignote pendant 2 minutes, puis la machine s'arrête afin d'éviter qu'elle tourne à vide.

Votre machine à fumée peut être posée sur le sol ou suspendue. Un étrier de fixation est fourni.

Si cette machine doit être suspendue, veillez à ce qu'elle soit bien maintenue et que la buse ne soit pas dirigée directement vers le visage de quelqu'un. Quelle que soit l'installation, ne pas faire basculer la machine à fumée de plus de; au-delà, le liquide risque de se renverser.

Important: la visibilité est réduite pendant l'utilisation. Observez toujours le niveau du liquide à fumée au réservoir pendant les jets de fumée. Un emploi sans liquide à fumée endommagerait irrémédiablement votre appareil.

Si très peu de fumée sort de la buse, ou pas du tout, ou si vous entendez un bruit de pompe, débranchez l'appareil immédiatement. Vérifiez le niveau de liquide, le fusible externe, la connexion avec la télécommande et si l'appareil est bien branché. Si tous ces éléments paraisent corrects, branchez l'appareil à nouveau. Si la fumée ne sort toujours pas ou plusieurs très peu, après avoir appuyé au moins 30 secondes sur le bouton, assurez-vous que le liquide passe bien dans la buse. Si vous ne pouvez pas déterminer la cause du problème, retirez tout le liquide de la machine et renvoyez-la pour réparation.

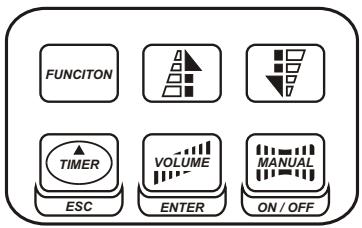

X-10 : La télécommande multifonction X-10 est reliée à un cordon de 10m, et est composée de 5 broches XLR, et peut être connectée aux différents modèles de machines à fumée X-310, X-510, X-515, et X-530.

Cette commande a pour fonction d'ajuster le temps, les intervalles, et le volume de vaporisation. L'affichage LCD des paramètres d'utilisation sont automatiquement munis d'une mémoire constante qui permet à la machine de ne perdre aucun réglage des fonctions lorsqu'elle est éteinte.

1. Grac à la touche « fonction», il est possible d'ajuster les réglages désirés, comme le volume, les intervalles de vaporisation, le ventilateur, et le corps de chauffe. La commande ENTER (volume) est utilisée pour sélectionner l'option désirée. Pour ajuster le réglage du début de fumée, utiliser la commande VOLUME. Ajuster le pourcentage de volume désiré grâce à la commande UP / DOWN. Pour ajuster le réglage des intervalles de temps, utiliser la commande TIMER avec la commande UP / DOWN (flèches). Pour les intervalles, ajuster entre 1 et 900 secondes, pour la durée, ajuster entre 1 et 200 secondes, pour le volume, ajuster entre 1% et le non-stop burst, c'est-à-dire le début permanent où la machine ne s'arrête pas pour une re-chaffue, ou un début d'environ 50%. Utiliser la commande ENTER pour sélectionner chaque option, et faire les changements désirés. Pour êtreindre le corps de chauffe et le ventilateur, utiliser la fonction HEAT et FAN. Utiliser la commande ENTER (volume) pour confirmer la seLECTION. Utiliser la commande ON / OFF (manual) pour allumer.
2. Toujours utiliser la commande ENTER (volume) pour confirmer les réglages. 3. Appuyer sur la commande ESC pour sortir du niveau du menu, et pour changer de niveau (précedent ou suivant). 4. Appuyer sur la commande TIMER pour activer la fonction du temps. L'affichage montre alors l'intervalle ajusté et l'appareil compte les secondes à partir de « 0 ». Ensuite, la

La sortie de fumée est déclenchée au volume ajusté sous l'option TIMER. La durée dépend des réglages ajustés sous l'option DURATION. Si vous souhaitez désactiver la fonction du temps, appuyez à nouveau dessus.

5. Appuyer sur la commande VOLUME pour déclencher immédiatement le jet de fumée au volume ajusté sous l'option VOLUME. Appuyer à nouveau pour arrêter le jet de fumée. 6. Appuyer sur la commande MANUAL pour déclencher immédiatement le jet de fumée avec un volume de 100%. Retirer votre doigt de la commande MANUAL, de façon à arrêter le jet de fumée. 7. Lorsque l'appareil est en mode « veille », appuyer sur la commande ON / OFF pour le réactiver.

X-20:

Valeur	Fonction
0 - 5	OFF
6 - 249	Contrôle du volume (5 % - 95 %)
250 - 255	Maximum Volume Output (100%)

Sur les machines X-510, X-515, et X-530, la télécommande X-20 utilise seulement 1 seul canal pour contrôler le volume de sortie de fumée. Sur la machine X-310, la télécommande utilise deux canaux pour contrôler à la fois le volume de fumée et le volume de ventilation (CH1 FAN, CH2 VOLUME, 20 à 100% ).

Quelle que soit le canal que vous sélectionner sur l'unité, le deuxième canal sera automatiquement sélectionner pour le contrôle du volume de ventilation.

Chaque canal a une série de valeurs de 0 à 225. La fonction du temps comme celle de la durée et des intervalles peut être programmée par la télécommande DMX ou par son logiciel, utilisée par les opérateurs de lumières et d'effets.

Si le CANAL AUNE VALEUR entre 0 a 5, l'unite est eteinte

Entre les valeurs 6 à 249, le volume de sortie de fumée est régulé. La valeur 6 est le volume minimum de fumée produit, et la valeur 249 approche le volume maximum.

Le volume de sortie s'élève lorsque la valeur de la DMX augmente.

Si la VALEUR est entre 250 et 255, la machine OPERE en SORTIE maximum

En général, l'appareil et la télécommande DMX X-20 sont conformes aux specifications suivantes :

1. Température d'utilisation moyenne de 250°C 2. Les machines à fumée peuvent maintenir un jet de fumée pendant plus de 60 secondes.

X-30 : A les mêmes caractéristiques que la X-10, mais a la faculté d'être sans fil. L'utilisation sans fil est possible jusqu'à une distance de 50m. L'adresse peut être réglée de 0 à 8, ce qui peut dire que 9 unités différentes peuvent être contrôlées séparément ou simultanément.

Appuyer sur FUNCTION pour sélectionner le mode RF afin de sélectionner le numéro de l'adresse désirée. S'assurer que le réglage de l'adresse sur la télécommande X-30 correspond au réglage de l'adresse de l'émetteur. Il y a deux boutons sur l'émetteur, le bleu pour émettre la fumée, et le rouge pour stopper l'utilisation.

Maintenance

Ne pas laisser le liquide à l'air. Refermez toujours les bouchons du bidon de liquide à fumée et du réservoir de la machine immédiatement après remplissage.

Toutes les 40 heures d'utilisation, il est recommandé d'entretenir le système avec un mélange composé de 80% d'eau distillée et de 20% de vinaigre blanc afin d'éviter l'accumulation de particules dans l'élément de chauffe.

Si vous voulez conserver votre machine à fumée en bon état, il est conseillé de suivre les recommandations suivantes :

1. Quand l'appareil est débranché et froid, dévissez l'embout d'où sort la fumée sur le devant de l'appareil et nettoyez-le en enlevant tous les débris avec du vinaigre et une curette.
2. Videz tout le liquide de la machine à fumée. Mettez la solution de nettoyage dans le réservoir. Branchez l'appareil et attendez qu'ilCHAFFE. 3. Faites fonctionner l'appareil dans un endroit bien ventilé jusqu'à ce que le réservoir soit vide. 4 REPLACE z l'embout. 5. Si le nettoyage est terminé Remplissez à nouveau avec du liquide à fumée. 6. Nettoyez l'extérieur de l'appareil avec un chiffon sec.
3. Rangez la machine à fumée dans un endroit sec.

MODELS	X-310
Tension d'alimentation	AC100V/120V/230V/240V, 50-60Hz
Corps de chauffe	1,000W
OUTPUT	3,500cu.ft/min
OUTPUT PRESSURE	0.686bar
HEAT UP TIME	12Min
Débit	980 m3/minute
TAUX DE CONSOMMATION DU LIQUIDE	45Min./Liter, 2 Hrs./Liter (100% Output, 30% Output)
CAPACITÉ DU RÉSERVOIR	2.5Liter
POIDS	20.5kg
DIMENSIONS (MM)	L635 W275 H281

Il est recommandé de régler le ventilateur à 100%, et le volume de sortie de fumée entre 15 et 20%. Avec ce réglage, vous aurez un jet continu avec un effet de fine brume.

Si toutefois vous voulez un effet plus important, appuyer sur la commande MANUAL afin que la fumée sorte instantanément à 100%.

Pour une utilisation discrète, baisser la sortie de ventilation comme désiré.

Toutes les machines à fumée ont des périodes courtes de temps mort après une longue utilisation, afin de préchauffer à nouveau. Pendant ce laps de temps, la fumée ne peut être produite.

Gote décline toute responsabilité en cas de mauvaise utilisation de l'appareil.
