ANTARI X FAZER X-310 - Nebelmaschine BEGLEC - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts ANTARI X FAZER X-310 BEGLEC als PDF.
| Produkttyp | Nebelmaschine |
| Marke | BEGLEC |
| Modell | ANTARI X FAZER X-310 |
| Abmessungen (L x B x H) | 635 x 275 x 281 mm |
| Gewicht | 20,5 kg |
| Stromversorgung | AC 100-240 V, 50-60 Hz |
| Leistung Heizkörper | 1000 W |
| Maximaler Nebelausstoß | 980 m³/min (3500 ft³/min) |
| Ausgangsdruck | 0,686 bar |
| Aufheizzeit | 12 Minuten |
| Tankkapazität | 2,5 Liter |
| Flüssigkeitsverbrauch | 45 min/L bei 100% Ausstoß, 2 h/L bei 30% Ausstoß |
| Kompatible Fernbedienungen | X-10 (kabelgebunden 10 m), X-20 (DMX), X-30 (drahtlos 50 m) |
| Funktionen der Fernbedienung | Einstellung von Volumen, Dauer, Intervallen, Lüfter, Heizkörper, LCD-Anzeige, Einstellungsspeicher |
| Austrittstemperatur Nebel | Ca. 300 °C |
| Sicherheitsabstand um die Düse | Mindestens 50 cm zu brennbaren Materialien |
| Erforderlicher Belüftungsabstand | 60 cm rundherum und darüber |
| Empfohlene Wartung | Alle 40 Stunden: Reinigung mit Mischung aus destilliertem Wasser/weißem Essig (80/20) |
| Empfohlene Flüssigkeit | Zugelassene Nebelflüssigkeit, ungiftig und nicht entflammbar |
| Mitgeliefertes Zubehör | Fernbedienung X-10, Montagebügel |
| Verwendung | Nur für den Innenbereich |
Häufig gestellte Fragen - ANTARI X FAZER X-310 BEGLEC
Benutzerfragen zu ANTARI X FAZER X-310 BEGLEC
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Nebelmaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch ANTARI X FAZER X-310 - BEGLEC und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. ANTARI X FAZER X-310 von der Marke BEGLEC.
BEDIENUNGSANLEITUNG ANTARI X FAZER X-310 BEGLEC
Wir beglückwünschen Sie zum Kauf Ihrnes neuen ANTARI X NEBELGERÄTES.
Einleitung
Vielen Dank, daß Sie sich für ein ANTARI X Nebelgerät entschieden haben. Sie sind nun im Besitz eines robusten und leistungsstarken Nebelgerätes. Vor Benutzung des Gerätesitte unbedingt diese Bedienungsanleitung sorgfältig lessen. Wenn Sie die Hinweise in dieser Bedienungsanleitung beachten, konnen Sie sich in den nachsten Jahren auf eine zuverlösige und überzeugende Leistung Ihres ANTARI Nebelgerätes freuen.
Bitte beachten Sie die folgenden Hinweise im Bezug auf Bedienung, Sicherheit und Wartung, um eine large Lebensdauer und einen sicheren Betrieb Ihres Nebelgerätes sicherzustellen.
Sicherheitschinweise
Gefahr eines elektrischen Schlages
Vor Nasse schützen.
Nur innerhalb geschlossener Räume betreiben. Nicht für den Betrieb im Freien geeignet.
Vor Befüllen des Tankes ist Ihr ANTARI Nebelgerät immer vom Netz zu trennen.
Achten Sie darauf, daß das Nebelgerät stets aufrecht installiert ist.
Wird das Gerät außer Betrieb genommen, ist das Gerät auszuschalten oder vom Netz zu trennen.
Dieses Gerät ist nicht wasser- oder spritzwassergeschützt.
Sollte Feuchtigkeit, Flüssigkeit oder Nebelfluid in das
Geräteinnere eindringen, trennen Sieitte das Nebelgerätsofar vom Netz und verständigen Sie einen
Servicetechniker oder ihren ANTARI-Handler, bevor Sie das Gerät wieder in Betriebephen.
Keine zu wartenden Teile im Geräteinnern.
Wartungsarbeiten sind nur vom Ihr hem ANTARI-Handler
oder qualifizierten Servicetechnikern durchzuführen.
Brandgefahr
Nur für Erwachsene. Das Nebelgerät muß außerhalb der Reichweite von Kindern installiert werden. Betreiben Sie das Gerät niemals unbeaufsichtigt.
Richten Sie die Nebelaustrittsdüse niemals direkt auf Personen.
Der Ausstoo des Nebelgerätes ist sehr heiß. Halten Sie während des Betriebes einen Sicherheitsabstand von ca. 60 cm zur Austrittsdüse ein.
Installieren Sie das Nebelgerät an einem gut belufteten Ort.
Niemals die Lufungsschlitze verdecken. Um eine ausreichende Belüfung zu gewährleisten, halten Sieitte einen Mindestabstand von 20 cm um und über dem Gerät ein.
Richten Sie die Austrittsdüse niemals auf offene Flammen. Die Austrittdüse wird während des Betriebes sehr heiß (300^) . Für leicht entflammbare Materialien muß ein Mindeststand von 50~cm zur Austrittsdüse eingehalten werden.
Lassen Sie Ihr ANTARI Nebelgerät vor Reinigungs- und Wartungsarbeiten abkühlen.
Explosionsgefahr
Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art (Öl, Gas, Luftstoffe) unter das Nebelfluid.
Bitte beachten Sie alle auf dem Gehäuse Ihres ANTARI NEBELGERÄTES angebrachten Warnhinweise und Anweisungen
Verwenden Sie ausschließlich hochwertige und von ihrem Handler empfohlene Nebelfluide auf Wasserbasis. Andere Nebelfluide können zum Verstopfen oder Tropfen des Gerätes führen.
Achten Sie unbedingt darauf, daß sich immer eine ausreichende Menge Nebelfluid im Tank befindet. Der Betrieb ohne Nebelfluid führt zu Pumpenschäden und zur Überhitzung des Heizelementes.
Sollte Ihr ANTARI Nebelgerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie esitte sofort ab. Entleeren Sie den Tank vollständig, verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es bei Ihrm ANTARI-Handler ein.
Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken oder transportieren.
Trinken Sie niemals Nebelfluid. Sollte es Dennoch einzeln verschluckt werden, konsultieren Sieitteibe sofort einen Arzt.
Sollte die Haut oder die Augen einzel mit Nebelfluid in Berührung kommt,itte sorgfaltig mit Wasser auswassen.
Auspacken & auf Transportschäden untersuchen
Öffnen Sie den Außenkarton und stellen Sie sicher, daß alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfrei Zustand eingetroffen sind.
Bitte vergewissern Sie sich vor der ersten Inbetriebnahme. Ihres ANTARI Nebelgerätes, daß kein schwerwiegender Transportschaden vorliegt. Soltte das Gehäuse oder das Netzkabel beschädigt sein, Gerät nicht an das Netz anschließen und einschalten, sondern ihren ANTARI-Händler um Rat Fragen.
Inbetriebnahme
Entfernen Sie jegliches Verpackungsmaterial vom
Versandkarton. Vergewissemn Sie sich, daß alle Schaumstoff- und Plastikeinlagen entfernt wird, insbesondere in der Nähere der Austrittsdüse.
Installieren Sie das Nebelgerät auf einer ebenen Oberfläche und schrauben Sie den Deckel des Fluidtankes ab.
Füllen Sie den Tank mit ANTARI Nebelflüssigkeit oder anderen hochwertigen Nebelfluids auf Wasserbasis. Alle anderen Fluidarten können Beschädigungen am Gerät zur Folge haben. Nach dem Befüllen verschlieben Sie den Tankitte wieder mit dem Deckel.
Stecken sie das Fernbedienungskabel fest in die richtige Eingangsbuchse auf der Rückseite des Gerätes ein.
Bedienung
Nicht im Gebrauch befindliche Geräte müssen allpolig spannungsfrei geschelt werden! Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichen, so muss netzseitig eine allpolige Abschaltung vorgenommen werden. Stecken Sie den Netzstecker in eine geerdete
Schukosteckdose ein. Wenn notwendig, schalten Sie den Netzschalter auf der Rückseite des Gerätes auf "ON". Die Aufheizzeit ist beendet, sobald "Ready to Fog" auf der Anzeige der Fernbedienung aufleuchtet.
Um den Nebelaussto auszulösen, drücken Sieitte den entsprechenden Knopf auf der Fernbedienung. Halten Sie den Knopf solange gedrückt, bis der gewünschte Ausstoo erreicht ist.
Die Lampe auf der Fernbedienung wird in dem Maße anund ausgehen, wie das Gerät wieder aufheizt, um die korrekte Betriebstemperatur zu erreichen.
Weitere Informationen zum Betrieb Ihr's ANTARI Nebelgerätes finden Sie unter "Bedienung über eine
Fernbedienung".
Wenn Ihr Modell über einen Hängebügel verfügt, kann das Gerät auf dem Boden oder hängend installiert werden. Wir das Gerät hängend installiert, achen Sieitte darauf, daß der Nebel niemals direkt in das Gesicht einer Person ausgestoßen wird. Welche Installationsmethode Sie auch wahlen, achen Sie darauf, daß der Neigungswinkel niemals 15 Grad überschreitet.
Achtung! Eingeschränkte Sichte während des Betriebes!
Wichtig: Während des Nebelns immer auf die Fluidtankanzeige achten. Der Betrieb eines Nebelgerätes ohne Fluid kann zu irreparablen Schäden Ihres Gerätes führen.
Sollten Sie einen verminderten Ausstob, Pumpgeräutsche oder überhaupt keinen Ausstob feststellen, sofort vom Netz trennen. Kontrollieren Sie den Fluidstand, die externe Sicherung, den Anschluß zur Fernbedienung und die Stromversorgung. Sollte nach 30 Sekunden permanenten Druckens des Fernbedienungsknopfes immer noch kein Ausstob erfolgen, überprüfen Sieitte den Verbindungsschlauch zum Tank und vergewissern Sie sich, daß Fluid hindurchfließen kann. Wenn Sie die Ursache des Problems nicht feststellen konnen, drucken Sieitte nicht weiter die Fernbedienungsstaste, da dies zu Schäden am Gerät führen kann. Schicken Sie das Gerät bei ihrem ANTARI- Handler ein.
Bedienung über eine Fernbedienung

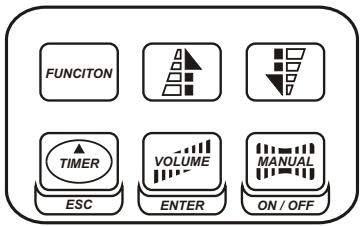

Die X-10 ist eine Fernbedienung, mit der sich über ein 10 Meter-Kabel mit 5poligem XLR-Stecker die ANTARI-Nebelgeräte X-310, X-510, X-515 und X-530 ansteuern halten. Nachdem das Gerät mit dem Aufheizen begonnen hat, erscheint auf dem Display "Warming Up". Ist das Gerät nach der Aufheizzeit betriebsbereit, erscheint auf dem Display "Ready to Fog".
Über die Function-Taste können Sie die gewürscheinten Einstellungen in den Menüvolum, Timer, Heat&Fan
vornehmen. Unter den Menüpunkt Volume konnen Sie die Nebelausstobmenge über die Up-/Down-Tasten zwischen 1 und 100% einstellen. Die Zeitabstände zwischen den einzelnen Nebelausstößen (zwischen 1 und 900 Sekunden) halten sich im Memü Timer über die Up-/Down-Tasten einstellen. Die Dauer jeder Nebelausstötes (zwischen 1 und 200 Sekunden) laßt sich über die Up-/Down-Tasten einstellen. Die Nebelausstobmenge lasst sich über die Up-/Down-Tasten zwischen 1 und 100% einstellen. Über das Menu Heat&Fan konnen Sie das Heizelement und den Luftfer abschalten. Durch Drücken der Timer-Taste aktivieren Sie die Timer-Funktion. Auf dem Display erscheint das eingestellte Zeitinterval, und das Gerät zahlt die Sekunden ruckwärts bis auf "0". Danach wird der Nebelaustob bei der unter "Timer Out" eingestallen Nebelmenge ausgelöst. Die Nebeldauer richtig sich nach der Einstellung unter "Duration Set". Wenn Sie die Timer-Funktion deaktivieren wollen, drücken Sie erneut die Timer-Taste.
Durch Drücken des Volume-Schalters wird der Nebelausstob bei der unter "Volume Out" eingestellt den Nebelmenge sofort ausgelöst. Wenn Sie den Nebelausstob stoppen wollen, drücken Sie erneut den Volume-Schalter.
Durch Drücken der Manual-Taste wird der Nebelausstob bei 100% Nebelmenge einzeln ausgelöst. Lassen Sie die Manual-Taste wieder los, wenn Sie den Nebelausstob stoppen wollen
Die X-30 ist eine Funkfernbedienung mit mit 5poligem XLR-Stecker für die ANTARI-Nebelgeräte X-310, X-510, X-515 und X-530. Über den Sender laßt sich Ihr ANTARI-Nebelgerät aus einer Entfernung von bis zu 50 Metern betreiben. Bei Verwendung der optionalen Funkfernsteuerung (bestehend aus Sender und Empfänger) wird der Empfänger an die Fernsteuerbuchse des Nebelgerätes eingesteckt. Diese Funkfernsteuerung ist jedoch nur für den Export ins Ausland erhältlich, da der Betrieb in der BRD nach dem Fernmeldegesetz z.Zt. nicht erlaubt ist.
Reinigen Sie Ihr Nebelgerät regelmäßig, um teure Ersatzteile und hohe Reparaturkosten zu sparen.
Wartung
Achten Sie darauf, daß das Nebelfluid nicht verunreinigt wird. Setzen Sie sofort nach Befüllen des Tankes den Deckel des Tankes sowie des Kanister wieder auf.
Nach 40 Betriebsstunden wird empfohlen, eine Reinigungsflüssigkeit bestehend aus 80% destilliertem Wasser
und 20% Essig durch das System laufen zu setzen. Dadurch setzen sich Ablagerungen im Heizelement vermeiden.itte gehen Sie wie folgt vor:
- Trennen Sie das Gerät vom Netz und halten Sie es abkühlen. Schrauben Sie die Austrittsdüse ganz vorne am Gerät ab und wischen Sie die Ablagerungen mit Essig und einer Schlauchbürste aus. Achten Sie darauf, daß sich keine Ablagerungen mehr in der Öffnung befinden.
- Entleeren Sie den Tank vollständig. Füllen Sie die Reinigungsflußigkeit in den Tank ein. Stecken Sie das Gerät ein und schalten Sie es an.
3.Betreiben Sie das Gerät in gut belufteten Räumen, bis der Tank leer ist. - Bringen Sie die Düse wieder an
5.Die Reinigung ist damit abgeschlossen. Füssen Sie den Tank wieder mit Nebelfluid.
Bitte beachten Sie: Alle Nebelgeräte sind aufgrund der Dickflüssigkeit des Nebelfluids und der hohen Verdampfungstemperatur anfällig für Verstopfungen. Nichtsdestotrotz sollte ein regelmäßig gewartetes Nebelgerät. Ihnen jahrelang treue Dienste leisten.
Reinigen Sie das Gerät nur mit einem trockenen Tuch.
Trocken lagern.
Hinweise zur Leistung
Alle Nebelgeräte bilden um die Austrittsdüse Kondenswasser. Beachten Sieitte bei der Installation, daß dies zu Flüssigkeitsansammlungen unterhalb der Austrittsdüse führen kann Alle Nebelgeräte konnen während des Betriebes oder bis ca. 1 Minute nachdem das Gerät außer Betrieb genommen wurde, gelegentlich etwas Nebel ausstosten. Alle Nebelgeräte benötigen nach längerem Dauerbetrieb Betriebspausen, um wieder auf die korrekte Betriebstemperatur zu kommt. Während diesen Pausen ist kein Nebelausstoß möglich. Während diesen Pausen erlischt die grüne "READY" LED auf der Fernbedienung. Sobald das Gerät wieder einsatzbereit ist, leuchtet die LED.
Bitte bewahren Sie diese Anleitung gut auf
Antari X-20II DMX-Einstellungen
DMX-Einstellungen für Z-Serien Nebelgeräte mit DMX-Ansteuerung
Kanal A
| Valeur | Fonction |
| 0 - 5 | Aus |
| 6 - 249 | Auszstoßregulierung(5% - 95%) |
| 250 - 255 | Maximaler Nebelausstob (100%) |
Die Nebelgeräte X-310, X-510, X-515 und X-530 setzen sich über einen DMX-Kanal im Ausstoß regulieren. Die X-Fazer X-310 bestehtight 2 Kanaale für Dunstausstoß und Lüfterleistung. jeder Kanal bewegt sich innerhalb der DMX-Werte 0 bis 255. Timer-Funktionen wie Nebeldauer und Intervall können über den DMX-Controller oder die DMX-software über das Lichteffektfenster programmiert werden.
Zwischen den Werten 0 und 5 von Steuerkanal A ist das Gerät aus.
Zwischen den Werten 6 bis 249 wird der Nebelausstoß reguliert. Dabei bezieht sich der Wert 6 auf den minimalen Nebelausstoß und 249 auf den maximalen Nebelausstoß. Der Nebelausstoß steigt mit zunehmendem DMX-Wert.
Zwischen den Werten 250 und 255 lauft das Gerät bei maximalem Nebelausstöß.
Bitte beachten Sie, daß wenn das Gerät in dem o.g. Beispiel auf die DMX-Startadresse 124 kodiert wurde, Kanal A genau dieserer DMX-Startadresse entspricht.
Im Allgemeinen verfügbar DMX-gesteuerte Antari Nebelgeräte über folgende Leistungsdaten::
1.Durchschnittliche Betriebstempoatur = 250^
2. Intervalldauer bei maximalem Nebelausstoß ca. 30 Sekunden
3.Konstanter Nebelausstob bei ca. 30% Nebelausstob (dies entspricht einem DMX-Wert zwischen 70 und 75).SICHERHEITSHINWEISE
SICHERHEITSHINWEISE
ACKTUNG! Seien Sie besonderss vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die-ser Spannung konnen Sie einen lebensgefahrlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb saferzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lessen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch. Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Das Gerätarf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das darauf entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstären. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden.
Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ staat, wenn Sie das Gerät ans Netz anschlieben.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommt! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an!
Vergewissern Sie sich, dass die anzuschliebende Netzspannung nicht hoher ist als auf der Rückseite angegeben. Stecken Sie die Netzleitung nur in geeignete Schukosteckdosen ein.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
ACHTUNG! Vor Befüllen Netzsteckerziehen.
Flüssigkeit niemals trinken, einnehmen oder äußertlich anwenden! Von Kindern fernhalten und unzugänglich aufbewahren. Bei Haut-/Augenkontakt mit viel Wasser ab-bzw. ausspülen (ggf. einen Arzt aufsuchen).
EXPLOSIONSGEFAHR! Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art unter das Nebelfluid.
Achten Sie darauf, dass das Gerät stets aufrecht installiert ist.
Richten Sie die Nebelaustrittsdüse niemals direkt auf Personen oder auf offene Flammen.
VERBRENNUNGSGEFAHR! Mindestens 50~cm Abstand zur Duse einhalten!
Bei Überkopfmontage (Montagehöhe >100~cm ) ist das Gerät immer mit einem geeigneten Sicherheitsfangseil zu sichern.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Grüfläche an undziehen Sie niemals an der Netzleitung!
Nicht im Gebrauch befindliche Geräte müssen allpolig spannungsfrei geschlossen werden! Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichen, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Kinder und Laien vom Gerät fern halten!
Das Gerätarfniemalsunbeaufsichtigtbetriebenwerden!
BESTIMMUNGSGEMÄSSE VERWENDUNG
Bei dieser Gerät handelt es sich um eine Nebelmaschine zur Erzeugung von dichtem Nebel aus speziellem Nebelfluid. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innernräumen konzipiert.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu große Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden ihre eigene und die Sicherheit Dritter!
Vor Befüllen des Gerätes vom Netz trennen! Keine bereits Flüssigkeiten eingullen!
Nur Präparate mit schriftlicher Eignungsangabe für diesen Gerätotyp verwenden. Verwenden Sie ausschließlich
hochwertige und von ihrem Handler empfehlene Nebelfluide auf Wasserbasis. Andere Nebelfluide können zum Verstopfen oder Tropfen des Gerätes führen.
Achten Sie unbedingt darauf, dass sich immer eine ausreichende Menge Nebelfluid im Tank befindet. Der Betrieb ohne Nebelfluid führt zu Pumpenschäden und zur Überhitzung des Heizelementes.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedieren, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt Funktionieren, ist das meindest das Ergebnis von unfachmännischer Bedienung!
Gerät immer trocken lagern.
Soll das Gerät transportiert werden, entleeren Sie immer den Tank und verwenden Sieitte die Originalverpackung, um Transportschäden zu vermeiden.
Beachten Sieitte, dass eigenmachtige Veränderungen an dem Gerat aus Sicherheitsgründen verboten sind.
Der Serienbarcodearf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschreiben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außendem ist jeder andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
Montage
Installieren Sie das Gerät an einem gut belufteten Ort. Ein Betrieb in unzureichend belufteten Räumen kann zur Kondensation des Nebelfluids führen. Die damit entstehende rutschige Oberfläche kann zu Unfallen führen. Halten Sie einen Mindestabstand von 20 cm um und über dem Gerät ein.
Desweiteren ist darauf zu achtenden, dass die Nebelaustrittsdüse nicht in Augenhöhe des Publikums ausgerichtet wird. Um einen eigenen Effekt zu erzielen, sollte der Abstand zum Publikum mindestens 1,5m betragen.
Stellen Sie die Nebelmaschine nur auf kratz- und wasserunempfindliche Oberflächen.
Bitte achten Sie darauf, dass die maximale Neigung von 15 Grad nicht überschritten wird.
Das Gerät ist sowohl zur stehenden wie hängenden Montage vorgesehen. Soll das Gerät über Kopf installiert werden, gelten folgende Sicherheitsvorschriften:
LEBENSGEFAHR!
Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70) und EN 60335-1:1996 zu beachten! Die Installationarf Nur vom autorisierten Fachhandel ausgefuhr werden!
Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann.
Während des Auf-, Um- und Abbaus ist der unnötie Aufenthalt im Bereich von Bewegungsflächen, auf Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten.
Der Unternehmer hat damit zu sorgen, dass Sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige geprüft werden. Der Unternehmer hat damit zu sorgen, dass Sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dazu zu sorgen, dass Sicherheitstechnische und maschinentechnische Einrichtungen mindestensomal jährlich durch einen Sachkundigen geprüft werden.
Vorgehensweise:
Das Gerät sollte idealerweise außerhalb des
Aufenthaltsbereiches von Personen installiert werden.
WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installationsmaterial und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installeur. Unsachgemäß Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen.
Das Gerät muss außerhalb des Handbereichs von Personen installiert werden.
Achtung: Über Kopf installierte Geräte konnen beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installmenten Sie das Gerät NICHT!
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann.
Befestigen Sie das Gerät mit dem Bügel über einen geeigneten Haken an Ihrtem Traversensystem. Die Bohrung hat einen Durchmesser von 10mm
Sichern Sie den Projektor bei Überkopfmontage immer mit einem Sicherheitsfangseil, das mindestens für das 12-fache Gewicht des Gerätes ausgelegt ist. Es dürfen nur Fangseile mit Schnellverschlussgliedern verwendet werden. Hängen Sie das Sicherheitsfangseil in der damit vorgesehenen Fangsicherung an der Geräterückseite ein und führen Sie es über die Traverse bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied ein undziehen Sie die Sicherungsmutter gut fest.
Der maximaler Fallabstand damit 20cm nicht überschreiben.
Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, damit nicht mehr als Sicherungsseil eingesetzt werden.
Stellen Sie den Neigungswinkel über den Hängebügel ein undziehen Sie die Feststellschrauben gut fest.
LEBENSGEFAHR!
Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverstandigen geprüf werden!
Anschluss ans Netz
Schlieben Sie das Gerät über den Netzstecker ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt:
| Leitung | Pin | International |
| Braun | Außenleiter | L |
| Blau | Neutralleiter | N |
| Gelb/Grün | Schutzleiter | ½ |
Der Schutzleiter muss unbedingt angeschlossen werden!
REINIGUNG UND WARTUNG
LEBENSGEFAHR!
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!
Die Nebelaustrittsdüse sollen regelmäßig von Nebelfluidrückständen gereinigt werden. Wischen Sie die Ablagerungen mit Essig und einer Schlauchbürste aus. Achten Sie daraufauf, daß sich keine Ablagerungen mehr in der Öffnung befinden.
Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Sicherungswechsel
Wenn die Feinsicherung des Gerätes defekt ist, damit diese nur durch eine Sicherung gleichen Typs ersetzt werden.
Vor dem Sicherungsswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzsteckerziehen).
Vorgehensweise:
Schritt 1: Drehen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher aus dem Gehäuse (gegen den Uhrzeigersinn).
Schritt 2: Entfernen Sie die defekte Sicherung aus dem
Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein und drehen Sieihn fest.
Sollten einmal Ersatzteile benötigt werden, verwenden Sieitte nur Originalersatzteile.
Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel ersetzt werden, um Gefährdungen zu vermeiden.
Nach einem Defekt entsorgen Sie das unbrauchbar gewordene Gerätitte gemäß den geltenden gesetzlichen Vorschriften.
Sollten Sie noch weitere Fragen haben, stehen Ihnen Ihr Fachhändler jederzeit richtig zur
Verfugung.Garantiebestimmungen
SPECIFICATIONS
| MODELS | X-310 |
| POWER | AC100V/120V/230V/240V, 50-60Hz |
| HEATER | 1,000W |
| OUTPUT | 3,500cu.ft/min |
| OUTPUT PRESSURE | 0.686bar |
| HEAT UP TIME | 12Min |
| FLUID CONSUMPTION RATE | 45Min./Liter, 2 Hrs./Liter (100% Output, 30% Output) |
| TANK CAPACITY | 2.5Liter |
| WEIGHT | 20.5kg |
| DIMENSIONS(mm) | L635 W275 H281 |
Garantiebestimmungen
Antari Lighting and Effect Ltd. gewährt für alle in der Europäischen Union erworbenen und betriebenen Geräte eine Garantiezeit von 2 Jahren ab Kaufdatum. Für alle anderen Länder gilt eine Garantiezeit von 6 Monaten. Innerhalb dieser Zeitaums wird ein defektes Gerät kostenfrei durch den ANTARI-Händler bei dem das Gerät erworben wurde, repariert oder ersetzt.
In einem Garantiefall ist kein anderer Fehlerbeschreibung auch
eine Kopie des Kaufbeleges bezulegen.
These Garantie gilt nicht für Geräte, die entgegen der bestimmungsgemäßen Verwendung eingesetzt wurden oder bei unsachgemäßem Gebrauch und/oder entgegen der Hinweise in der Bedienungsanleitung. These Garantie erlischt auch, wenn das Gerät von ungeschulten Personen geöffnet, verändert oder repariert wurde.
Der Betreiber these Gerätes ist verpflichtet, die Anweisungen in der Bedienungsanleitungen zu beachten und insbesondere die Hinweise zur Reinigung, Pflege und Wartung zu befolgen.
Bitte beachten Sie: Bei Verwendung anderer als in der Bedienungsanleitung empfohlenen Fluide erlischt die Garantie
C08ATR56
