Type de produit	Switch réseau Gigabit Ethernet géré
Marque	Cisco
Modèle	SG 300-52
Nombre de ports	50 ports RJ-45 10/100/1000
Ports d'extension	2 logements combo mini-GBIC (SFP) partagés avec les ports 49-50
Débit de commutation	Jusqu'à 100 Gbit/s (estimation)
Capacité de commutation	100 Gbit/s (estimation)
Alimentation	Adaptateur secteur externe ou PoE (non fourni), consommation ~30 W
Dimensions (L x P x H)	440 x 350 x 44 mm (approx.)
Poids	4,5 kg (approx.)
Type de ventilation	Ventilateur interne
Fonctions principales	Qualité de service (QoS), VLAN, liste de contrôle d'accès (ACL), routage statique, IPv6, gestion par interface web et CLI
Gestion	Interface Web, ligne de commande (CLI), SNMP, Cisco Smartports
Sécurité	ACL, VLAN invité, port security, 802.1X
Garantie	Garantie matérielle limitée à vie avec remplacement le jour ouvrable suivant
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et non pelucheux
Pièces détachées et réparabilité	Les pièces internes ne sont pas accessibles ; contacter le support Cisco pour réparation
Informations générales	Switch de la gamme Cisco 300, adapté aux petites entreprises, testé pour une fiabilité optimale

FOIRE AUX QUESTIONS - SG 300-52 CISCO

Comment configurer le switch SG 300-52 pour la première fois ?

Connectez-vous au switch via un câble Ethernet sur un port non configuré, puis ouvrez un navigateur et saisissez l'adresse IP par défaut (192.168.1.254). Utilisez les identifiants par défaut (admin/admin). Suivez l'assistant de configuration pour définir le mot de passe et les paramètres réseau.

Comment créer un VLAN sur le SG 300-52 ?

Accédez à l'interface Web, allez dans VLAN Management > Create VLAN. Saisissez un ID et un nom de VLAN, puis cliquez sur Apply. Pour assigner des ports au VLAN, allez dans Port to VLAN et sélectionnez le mode (Access ou Trunk).

Le SG 300-52 supporte-t-il le PoE ?

Non, le modèle SG 300-52 ne prend pas en charge l'alimentation par Ethernet (PoE). Pour des besoins PoE, reportez-vous aux modèles SG 300-10P ou SG 300-28P.

Comment réinitialiser le switch aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset à l'avant du switch pendant environ 10 secondes jusqu'à ce que le voyant système cligne. Relâchez, le switch redémarrera avec les réglages d'usine.

Quelle est la différence entre un port combo et un port standard ?

Un port combo est un port physique qui peut fonctionner soit comme un port cuivre RJ-45, soit comme un emplacement SFP pour fibre optique, mais pas les deux simultanément. Il permet de choisir le support de connexion selon les besoins.

Comment mettre à jour le firmware du SG 300-52 ?

Téléchargez la dernière version du firmware depuis le site Cisco. Dans l'interface Web, allez dans Administration > File Management > Upgrade/Backup Firmware. Sélectionnez le fichier et lancez la mise à jour. Ne coupez pas l'alimentation pendant l'opération.

Le switch est-il compatible avec les câbles SFP ?

Oui, les logements mini-GBIC acceptent les modules SFP standards (1 Gbit/s) de Cisco ou compatibles. Assurez-vous d'utiliser des modules approuvés pour garantir la compatibilité.

Comment configurer la qualité de service (QoS) sur le switch ?

Dans l'interface Web, allez dans Quality of Service > General > QoS Properties. Activez la QoS et choisissez le mode (basé sur les ports, les classes ou les politiques). Créez ensuite des règles pour prioriser le trafic, par exemple pour la voix sur IP.

Que faire si le switch ne démarre pas ?

Vérifiez le câble d'alimentation et la prise secteur. Essayez de réinitialiser le switch. Si le problème persiste, contactez le support Cisco. Le voyant système doit être vert fixe en fonctionnement normal.

Où trouver la notice d'utilisation complète du SG 300-52 ?

La notice est disponible en téléchargement gratuit sur notice-facile.com ou sur le site officiel de Cisco à l'adresse www.cisco.com. Recherchez le modèle SG 300-52 dans la section support.

MODE D'EMPLOI SG 300-52 CISCO

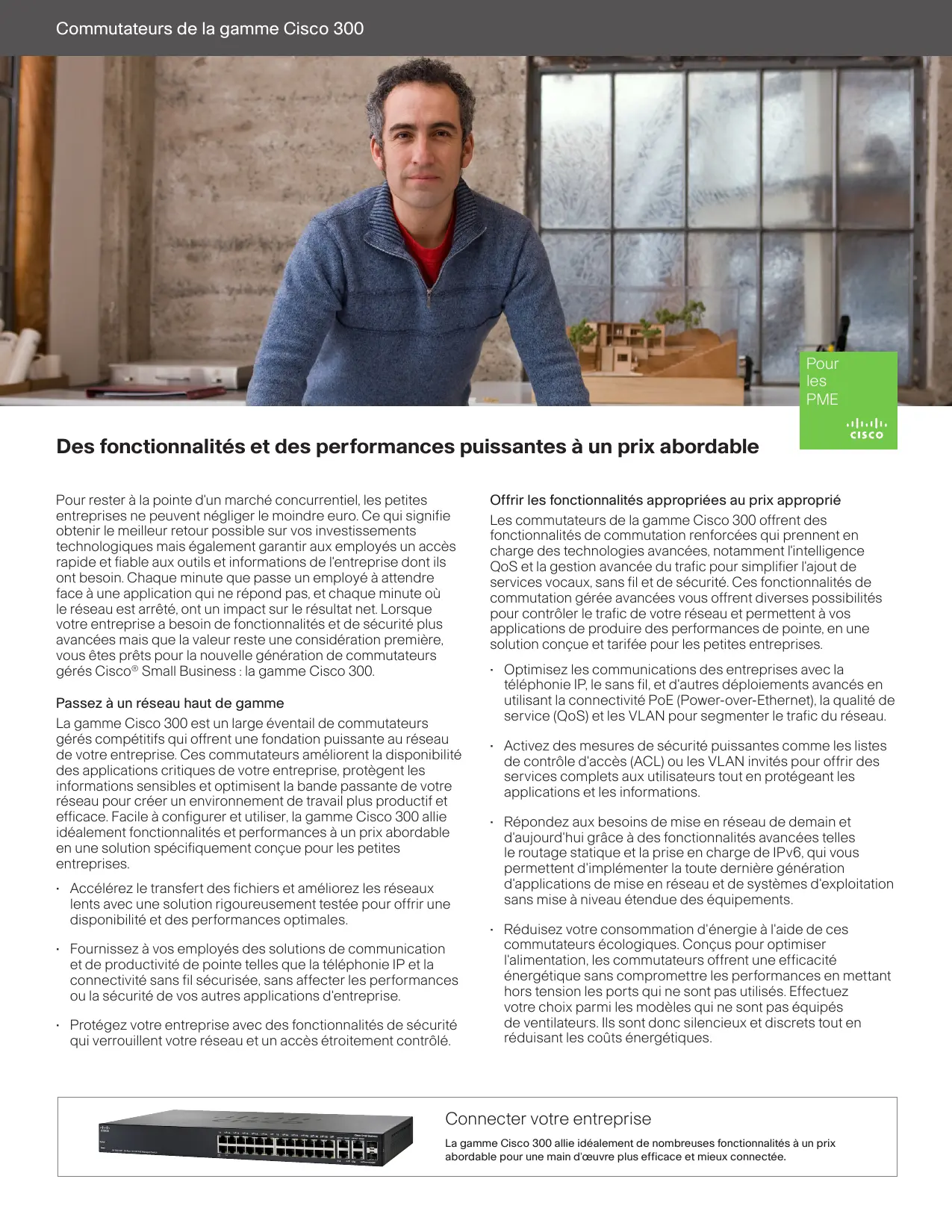

Des fonctionnalités et des performances puissantes à un prix abordable

Pour rester à la pointe d'un marché concurrentiel, les petites entreprises ne peuvent négliger le moindre euro. Ce qui signifie obtenir le meilleur retour possible sur vos investissements technologiques mais également garantir aux employés un accès rapide et fiable aux outils et informations de l'entreprise dont ils ont besoin. Chaque minute que passe un employé à attendre face à une application qui ne répond pas, et chaque minute où le réseau est arrêté, ont un impact sur le résultat net. Lorsque votre entreprise a besoin de fonctionnalités et de sécurité plus avancées mais que la valeur reste une considération première, vous êtes prêts pour la nouvelle génération de commutateurs gérés Cisco® Small Business : la gamme Cisco 300.

Passez à un réseau haut de gamme

La gamme Cisco 300 est un large éventail de commutateurs gérés compétits qui offrent une fondation puissante au réseau de votre entreprise. Ces commutateurs améliorent la disponibilité des applications critiques de votre entreprise, protègent les informations sensibles et optimisent la bande passante de votre réseau pour créer un environnement de travail plus productif et efficace. Facile à configurer et utiliser, la gamme Cisco 300 allie idéalement fonctionnalités et performances à un prix abordable en une solution spécifique conçue pour les petites entreprises.

• Accélérez le transfert des fichiers et améliorez les réseaux lents avec une solution rigoureusement testée pour offrir une disponibilité et des performances optimales.
• Fournissez à vos employés des solutions de communication et de productivité de pointe telles que la téléphonie IP et la connectivité sans fil sécurisée, sans affecter les performances ou la sécurité de vos autres applications d'entreprise.
• Protégez votre entreprise avec des fonctionnalités de sécurité qui verrouillent leur réseau et un accès étroitement contrôlé.

Offrir les fonctionnalités appropriées au prix approprié

Les commutateurs de la gamme Cisco 300 offrent des fonctionnalités de commutation renforcées qui prennent en charge des technologies avancées, notamment l'intelligence QoS et la gestion avancée du traffic pour simplifier l'ajout de services vocaux, sans fil et de sécurité. Ces fonctionnalités de commutation génèrent avancées vous offrent diverses possibilités pour contrôler le traffic de votre réseau et permettent à vos applications de produire des performances de pointe, en une solution concise et tarifée pour les petites entreprises.

• Optimisez les communications des entreprises avec la téléphonie IP, le sans fil, et d'autres déploiments avancés en utilisant la connectivité PoE (Power-over-Ethernet), la qualité de service (QoS) et les VLAN pour segmenter le traffic du réseau.
• Activez des mesures de sécurité puissantes comme les listes de contrôle d'accès (ACL) ou les VLAN invités pour offrir des services complets aux utilisateurs tout en protégeant les applications et les informations.
• Répondez aux besoins de mise en réseau de demain et d'aujourd'hui grâce à des fonctionnalités avancées telles que le routage statique et la prise en charge de IPv6, qui vous permettent d'implémenter la toute dernière génération d'applications de mise en réseau et de systèmes d'exploitation sans mise à niveau étendue des équipements.
• Réduisez votre consommation d'énergie à l'aide de ces commutateurs écologiques. Conçus pour optimiser l'alimentation, les commutateurs offrent une efficacité énergétique sans compromettre les performances en mettant hors tension les ports qui ne sont pas utilisés. Effectuez votre choix parmi les modèles qui ne sont pas équipés de ventilateurs. Ils sont donc silencieux et discrets tout en réduisant les coûts énergétiques.

La gamme Cisco 300 allie idéalement de nombreuses fonctionnalités à un prix abordable pour une main-d'œuvre plus efficace et connectée.

Tableau 1. Commutateurs de la gamme Cisco 300

Modèle	Ports	Ports d'extension	PoE
Fast Ethernet
SF 300-08	8 ports 10/100
SF 302-08	8 ports 10/100	2 logements mini-GBIC combinés*
SF 302-08P	8 ports 10/100	2 logements mini-GBIC combinés*	o
SF 302-08MP	8 ports 10/100	2 logements mini-GBIC combinés*	o
SF-300-24	24 ports 10/100	2 ports 10/100/1000 et 2 logements mini-GBIC combinés*
SF-300-24P	24 ports 10/100	2 ports 10/100/1000 et 2 logements mini-GBIC combinés*	o
SF-300-48	48 ports 10/100	2 ports 10/100/1000 et 2 logements mini-GBIC combinés*
SF-300-48P	48 ports 10/100	2 ports 10/100/1000 et 2 logements mini-GBIC combinés*	o
Gigabit Ethernet
SG 300-10	8 ports 10/100/1000	2 logements mini-GBIC combinés*
SG 300-10P	8 ports 10/100/1000	2 logements mini-GBIC combinés*	o
SG 300-10MP	8 ports 10/100/1000	2 logements mini-GBIC combinés*	o
SG 300-20P	18 ports 10/100/1000	2 logements mini-GBIC combinés*
SG 300-28P	26 ports 10/100/1000	2 logements mini-GBIC combinés*
SG 300-28P	26 ports 10/100/1000	2 logements mini-GBIC combinés*	o
SG 300-52	50 ports 10/100/1000	2 logements mini-GBIC combinés*

*Chaque port combiné mini GBIC (Gigabit Interface Converter) comporte un port Ethernet 10/100/1000 et un logement Gigabit Ethernet mini-GBIC/SPF (Small Form-Factor Pluggable), un seul port étant actif à la fois.

Configuration et gestion simplifiées

Les commutateurs de la gamme Cisco 300 sont conçus pour être faciles à configurer et à gérer. Ils facilitent la configuration et la gestion, même des environnements de réseau complexes, en réduisant le temps que votre équipe consacre à la gestion et au dépannage du réseau.

• Accélérez la configuration avec une interface intuitive basée sur Internet qui simplifie la sécurité, la hiérarchisation du traffic QoS ainsi que la configuration et la gestion.
• Équilibrez l'automatisation avec un contrôle granulaire à l'aide d'outils graphiques simples et d'options de configuration prédéfinies basées sur les pratiques recommandées Cisco et des déploiements prétestés avec Cisco Smartports (disponibles début 2011).
• Protégez votre investissement grâce à une solution qui a été conçue et testée pour s'intégrer facilement aux autres produits de mise en réseau et de communication Cisco, notamment la gamme complète Cisco Small Business.

Garantie matérielle limite à vie cisco

La gamme Cisco 300 offre une garantie matérielle limitée à vie avec remplacement anticipé le jour ouvrable suivant (sous réserve de disponibilité, sinon expédition le jour même) et une garantie limitée à vie pour les ventilateurs et les pièces de l'alimentation. De plus, Cisco propose des mises à jour logicielles pour corriger les bogues pendant la durée de la garantie, ainsi qu'une assistance téléphonique gratuite les 12 premiers mois suivant la date de l'achat. Les mises à jour logicielles sont disponibles à l'adresse suivante : http://www.cisco.com/cisco/web/download/index.html.

Pour en savoir plus sur les conditions de garantie et obtenir des informations supplémentaires sur les produits Cisco, visitez le site : www.cisco.com/go/warranty.

Les commutateurs de la gamme Cisco 300 sont couverts par l'assistance pour les produits Cisco Small Business, qui offre un support abordable pour une grande tranquillité d'esprit. Ce service par abonnement vous aide à protéger votre investissement et à tirer des produits de la gamme Cisco Small Business une valeur ajoutée maximale. Fourni par Cisco et soutenu par votre partenaire de confiance, ce service complet inclut une assistance téléphonique et un accès au centre d'assistance Cisco Small Business.

Une fondation réseau puissante pour le réseau des petites entreprises

Les commutateurs de la gamme Cisco 300 fournissent les fonctionnalités appropriées au prix approprié avec la fiabilité, les performances, la sécurité d'investissement que vous attendez d'un commutateur Cisco. Vous pouvez être certain que votre réseau a été rigoureusement testé pour offrir une disponibilité et des performances optimales à un prix abordable et qu'il est couvert par une garantie limitée à vie et par le centre d'assistance Cisco Small Business. Vous êtes également assuré que votre réseau se développera en même temps que votre entreprise. La gamme Cisco 300 a été conçue pour intégrer les déploiements futurs de mise en réseau et de communication et est entièrement compatible avec la gamme Cisco Small Business.

Pour en savoir plus, visitez le site www.cisco.com/go/300switches.
