SG 300-10 - Switch réseau CISCO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau géré Gigabit Ethernet
Marque	Cisco
Modèle	SG 300-10
Nombre de ports	8 ports 10/100/1000 + 2 logements mini-GBIC (combo)
Type de ports	RJ-45 Gigabit Ethernet et logements SFP/mini-GBIC
Alimentation	Externe, adaptateur secteur 12V / 1A (estimation)
Consommation électrique	Environ 10 W (maxi 15 W)
Dimensions (L x P x H)	Environ 280 x 180 x 44 mm (format 19 pouces 1U)
Poids	Environ 1,5 kg
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Fonctions principales	Qualité de service (QoS), VLAN, listes de contrôle d'accès (ACL), routage statique, IPv6, PoE (non supporté sur ce modèle)
Gestion	Interface Web intuitive, SNMP, CLI (via Telnet/SSH)
Smartports	Configuration automatisée basée sur les pratiques recommandées Cisco (disponible début 2011)
Sécurité	ACL, VLAN invités, protection contre les attaques DoS, 802.1X
Ventilation	Sans ventilateur (silencieux)
Économies d'énergie	Mise hors tension des ports inactifs, respect de l'Energy Efficient Ethernet
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux ; ne pas utiliser de produits liquides ou abrasifs
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; garantie limitée à vie avec remplacement anticipé
Garantie	Garantie matérielle limitée à vie (ventilateurs et alimentation également)
Assistance téléphonique	Gratuite les 12 premiers mois après l'achat
Compatibilité	Intégration avec l'ensemble des produits Cisco Small Business
Contenu de l'emballage	Switch, adaptateur secteur, kit de montage en rack, câble Ethernet, guide de démarrage rapide

FOIRE AUX QUESTIONS - SG 300-10 CISCO

Comment configurer le switch Cisco SG 300-10 pour la première fois ?

Branchez le switch à l'alimentation et à votre ordinateur via un câble Ethernet. Ouvrez un navigateur et saisissez l'adresse IP par défaut du switch (souvent 192.168.1.254). Connectez-vous avec le nom d'utilisateur et le mot de passe par défaut (généralement 'cisco'/'cisco'). Suivez l'assistant de configuration pour définir les paramètres réseau de base.

Le switch SG 300-10 supporte-t-il l'alimentation PoE ?

Non, le modèle SG 300-10 n'est pas équipé de PoE. Pour une alimentation via Ethernet, choisissez les modèles SG 300-10P ou SG 300-10MP.

Comment configurer un VLAN sur le SG 300-10 ?

Accédez à l'interface Web, allez dans 'VLAN Management' > 'Create VLAN'. Saisissez un ID et un nom. Ensuite, dans 'Port Management', affectez les ports souhaités à ce VLAN. N'oubliez pas de définir un port trunk si vous souhaitez interconnecter plusieurs switchs.

Quelle est la différence entre les modèles SG 300-10 et SG 300-10P ?

Le SG 300-10 est un switch Gigabit non PoE, tandis que le SG 300-10P offre une alimentation PoE sur certains ports (probablement 8 ports PoE). Les deux partagent les mêmes fonctionnalités de gestion.

Comment réinitialiser le switch aux paramètres d'usine ?

Utilisez un trombone ou un objet pointu pour appuyer sur le bouton Reset situé à l'arrière du boîtier, maintenez enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Le switch redémarrera avec les paramètres par défaut.

Le SG 300-10 est-il compatible IPv6 ?

Oui, ce switch prend en charge IPv6 pour le routage statique, ainsi que les listes de contrôle d'accès et la gestion via IPv6. Vous pouvez configurer ces options dans l'interface Web sous 'IPv6 Management'.

Comment mettre à jour le firmware du switch ?

Téléchargez le dernier firmware sur le site Cisco. Dans l'interface Web, allez dans 'Administration' > 'File Management' > 'Update Firmware'. Sélectionnez le fichier téléchargé et appliquez la mise à jour. Le switch redémarrera automatiquement.

Quelle est la garantie offerte avec le SG 300-10 ?

Cisco propose une garantie matérielle limitée à vie avec remplacement anticipé le jour ouvrable suivant (sous réserve de disponibilité). Les ventilateurs et l'alimentation sont également couverts à vie. De plus, une assistance téléphonique gratuite est incluse les 12 premiers mois.

Comment sécuriser l'accès à l'interface de gestion ?

Vous pouvez restreindre l'accès en configurant des ACL (Access Control Lists) pour n'autoriser que certaines adresses IP. Activez également HTTPS et SSH plutôt que HTTP et Telnet. Changez le mot de passe par défaut et désactivez les comptes inutilisés.

Le switch peut-il être monté en rack ?

Oui, le SG 300-10 est au format 19 pouces (1U) et est livré avec un kit de montage en rack. Fixez les supports sur les côtés du switch et vissez-le dans le rack à l'aide de vis appropriées.

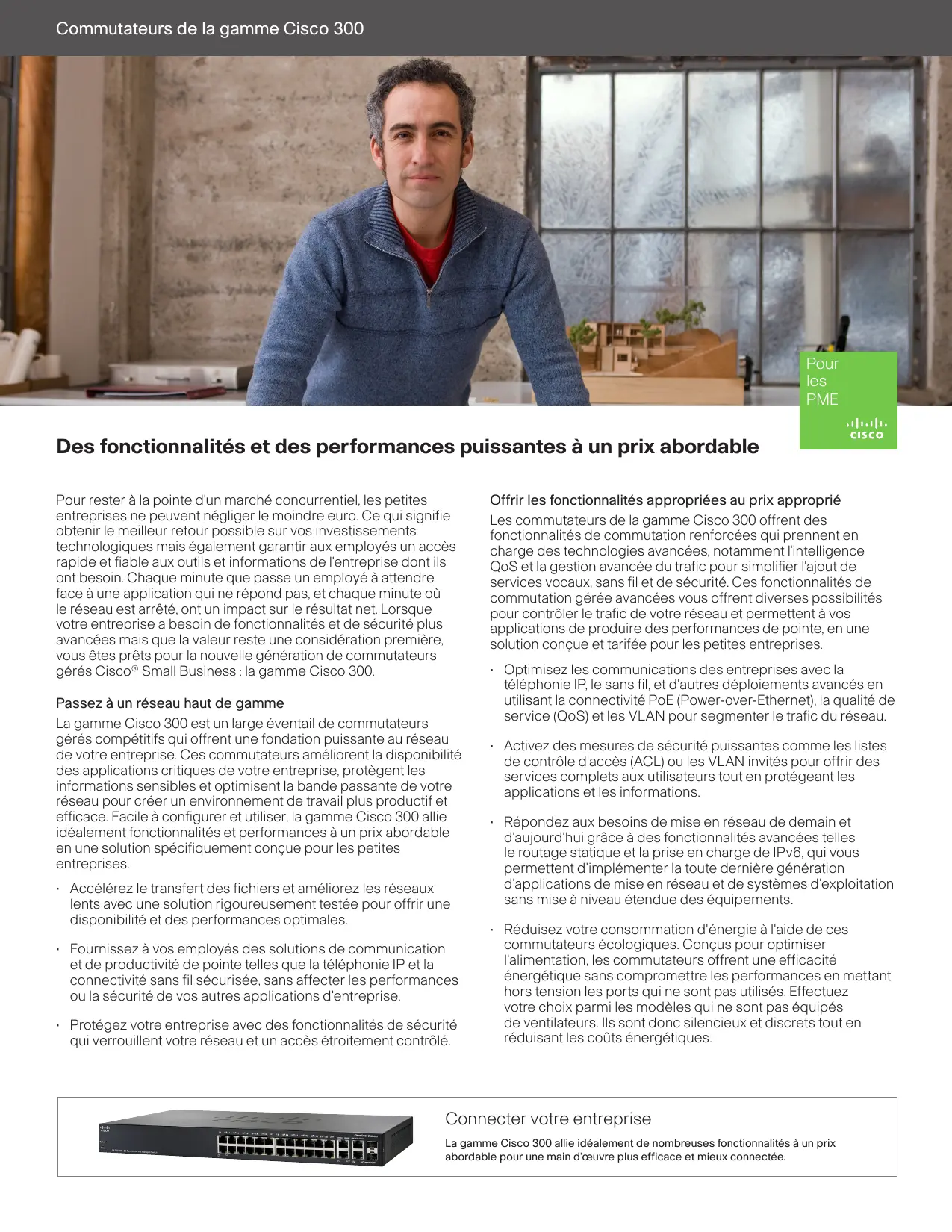

MODE D'EMPLOI SG 300-10 CISCO

Des fonctionnalités et des performances puissantes à un prix abordable

Pour les PME

clsc0

Pour rester à la pointe d'un marché concurrentiel, les petites entreprises ne peuvent négliger le moindre euro. Ce qui signifie obtenir le meilleur retour possible sur vos investissements technologiques mais également garantir aux employés un accès rapide et fiable aux outils et informations de l'entreprise dont ils ont besoin. Chaque minute que passe un employé à attendre face à une application qui ne répond pas, et chaque minute où le réseau est arrêté, ont un impact sur le résultat net. Lorsque votre entreprise a besoin de fonctionnalités et de sécurité plus avancées mais que la valeur reste une considération première, vous êtes prêts pour la nouvelle génération de commutateurs gérés Cisco® Small Business : la gamme Cisco 300.

Passez à un réseau haut de gamme

La gamme Cisco 300 est un large éventail de commutateurs gérés compétits qui offrent une fondation puissante au réseau de votre entreprise. Ces commutateurs améliorent la disponibilité des applications critiques de votre entreprise, protègent les informations sensibles et optimisent la bande passante de votre réseau pour créer un environnement de travail plus productif et efficace. Facile à configurer et utiliser, la gamme Cisco 300 allie idéalement fonctionnalités et performances à un prix abordable en une solution spécifique conçue pour les petites entreprises.

• Accélérez le transfert des fichiers et améliorez les réseaux lents avec une solution rigoureusement testée pour offrir une disponibilité et des performances optimales.
• Fournissez à vos employés des solutions de communication et de productivité de pointe telles que la téléphonie IP et la connectivité sans fil sécurisée, sans affecter les performances ou la sécurité de vos autres applications d'entreprise.
• Protégez votre entreprise avec des fonctionnalités de sécurité qui verrouillent leur réseau et un accès étroitement contrôlé.

Offrir les fonctionnalités appropriées au prix approprié

Les commutateurs de la gamme Cisco 300 offrent des fonctionnalités de commutation renforcées qui prennent en charge des technologies avancées, notamment l'intelligence QoS et la gestion avancée du traffic pour simplifier l'ajout de services vocaux, sans fil et de sécurité. Ces fonctionnalités de commutation gérée avancées vous offrent diverses possibilités pour contrôler le traffic de votre réseau et permettent à vos applications de produire des performances de pointe, en une solution concise et tarifée pour les petites entreprises.

• Optimisez les communications des entreprises avec la téléphonie IP, le sans fil, et d'autres déploiements avancés en utilisant la connectivité PoE (Power-over-Ethernet), la qualité de service (QoS) et les VLAN pour segmenter le traffic du réseau.
• Activez des mesures de sécurité puissantes comme les listes de contrôle d'accès (ACL) ou les VLAN invités pour offrir des services complets aux utilisateurs tout en protégeant les applications et les informations.
• Répondez aux besoins de mise en réseau de demain et d'aujourd'hui grâce à des fonctionnalités avancées telles que le routage statique et la prise en charge de IPv6, qui vous permettent d'implémenter la toute dernière génération d'applications de mise en réseau et de systèmes d'exploitation sans mise à niveau étendue des équipements.
• Réduisez votre consommation d'énergie à l'aide de ces commutateurs écologiques. Conçus pour optimiser l'alimentation, les commutateurs offrent une efficacité énergétique sans compromettre les performances en mettant hors tension les ports qui ne sont pas utilisés. Effectuez votre choix parmi les modèles qui ne sont pas équipés de ventilateurs. Ils sont donc silencieux et discrets tout en réduisant les coûts énergétiques.

La gamme Cisco 300 allie idéalement de nombreuses fonctionnalités à un prix abordable pour une main-d'œuvre plus efficace et connectée.

Tableau 1. Commutateurs de la gamme Cisco 300

Modèle	Ports	Ports d'extension	PoE
Fast Ethernet
SF 300-08	8 ports 10/100
SF 302-08	8 ports 10/100	2 logements mini-GBIC combinés*
SF 302-08P	8 ports 10/100	2 logements mini-GBIC combinés*	o
SF 302-08MP	8 ports 10/100	2 logements mini-GBIC combinés*	o
SF-300-24	24 ports 10/100	2 ports 10/100/1000 et 2 logements mini-GBIC combinés*
SF-300-24P	24 ports 10/100	2 ports 10/100/1000 et 2 logements mini-GBIC combinés*	o
SF-300-48	48 ports 10/100	2 ports 10/100/1000 et 2 logements mini-GBIC combinés*
SF-300-48P	48 ports 10/100	2 ports 10/100/1000 et 2 logements mini-GBIC combinés*	o
Gigabit Ethernet
SG 300-10	8 ports 10/100/1000	2 logements mini-GBIC combinés*
SG 300-10P	8 ports 10/100/1000	2 logements mini-GBIC combinés*	o
SG 300-10MP	8 ports 10/100/1000	2 logements mini-GBIC combinés*	o
SG 300-20P	18 ports 10/100/1000	2 logements mini-GBIC combinés*
SG 300-28P	26 ports 10/100/1000	2 logements mini-GBIC combinés*
SG 300-28P	26 ports 10/100/1000	2 logements mini-GBIC combinés*	o
SG 300-52	50 ports 10/100/1000	2 logements mini-GBIC combinés*

*Chaque port combiné mini GBIC (Gigabit Interface Converter) comporte un port Ethernet 10/100/1000 et un logement Gigabit Ethernet mini-GBIC/SPF (Small Form-Factor Pluggable), un seul port étant actif à la fois.

Configuration et gestion simplifiées

Les commutateurs de la gamme Cisco 300 sont conçus pour être faciles à configurer et à gérer. Ils facilitent la configuration et la gestion, même des environnements de réseau complexes, en réduisant le temps que votre équipe consacre à la gestion et au dépannage du réseau.

• Accélérez la configuration avec une interface intuitive basée sur Internet qui simplifie la sécurité, la hiérarchisation du traffic QoS ainsi que la configuration et la gestion.
• Équilibrez l'automatisation avec un contrôle granulaire à l'aide d'outils graphiques simples et d'options de configuration prédéfinies basées sur les pratiques recommandées Cisco et des déploiements prétestés avec Cisco Smartports (disponibles début 2011).
• Protégez votre investissement grâce à une solution qui a été conçue et testée pour s'intégrer facilement aux autres produits de mise en réseau et de communication Cisco, notamment la gamme complète Cisco Small Business.

Garantie matérielle limite à vie cisco

La gamme Cisco 300 offre une garantie matérielle limitée à vie avec remplacement anticipé le jour ouvrable suivant (sous réserve de disponibilité, sinon expédition le jour même) et une garantie limitée à vie pour les ventilateurs et les pièces de l'alimentation. De plus, Cisco propose des mises à jour logicielles pour corriger les bogues pendant la durée de la garantie, ainsi qu'une assistance téléphonique gratuite les 12 premiers mois suivant la date de l'achat. Les mises à jour logicielles sont disponibles à l'adresse suivante: http://www.cisco.com/cisco/web/download/index.html.

Pour en savoir plus sur les conditions de garantie et obtenir des informations supplémentaires sur les produits Cisco, visitez le site: www.cisco.com/go/warranty.

Les commutateurs de la gamme Cisco 300 sont couverts par l'assistance pour les produits Cisco Small Business, qui offre un support abordable pour une grande tranquillité d'esprit. Ce service par abonnement vous aide à protéger votre investissement et à tirer des produits de la gamme Cisco Small Business une valeur ajoutée maximale. Fourni par Cisco et soutenu par votre partenaire de confiance, ce service complet inclut une assistance téléphonique et un accès au centre d'assistance Cisco Small Business.

Une fondation réseau puissante pour le réseau des petites entreprises

Les commutateurs de la gamme Cisco 300 fournissent les fonctionnalités appropriées au prix approprié avec la fiabilité, les performances, la sécurité d'investissement que vous attendez d'un commutateur Cisco. Vous pouvez être certain que votre réseau a été rigoureusement testé pour offrir une disponibilité et des performances optimales à un prix abordable et qu'il est couvert par une garantie limitée à vie et par le centre d'assistance Cisco Small Business. Vous êtes également assuré que votre réseau se développera en même temps que votre entreprise. La gamme Cisco 300 a été conçue pour intégrer les déploiements futurs de mise en réseau et de communication et est entièrement compatible avec la gamme Cisco Small Business.

Pour en savoir plus, visitez le site www.cisco.com/go/300switches.
