SF-300-24P - Switch réseau CISCO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau géré Fast Ethernet

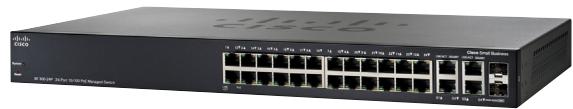

Marque et modèle	CISCO SF-300-24P
Nombre de ports Ethernet	24 ports 10/100 + 2 ports Gigabit Ethernet 10/100/1000
Ports d'extension	2 logements mini-GBIC combinés (partagés avec les ports Gigabit)
Alimentation via Ethernet (PoE)	Oui, sur tous les ports
Dimensions (L x P x H)	440 x 235 x 44 mm (format rack 1U)
Poids	Environ 3,6 kg
Alimentation électrique	Interne, 100-240 VAC, 50-60 Hz
Consommation électrique maximale	Environ 180 W (avec PoE)
Gestion et configuration	Interface web intégrée, Smartports, SNMP, CLI via Telnet/SSH
Fonctions de commutation	VLAN, QoS, listes de contrôle d'accès (ACL), routage statique, IPv6, IGMP snooping
Sécurité	ACL, VLAN invités, filtrage MAC, 802.1X, SSH/SSL
Garantie	Matérielle limitée à vie avec remplacement anticipé le jour ouvrable suivant
Assistance téléphonique	Gratuite les 12 premiers mois suivant l'achat
Température de fonctionnement	0 °C à 40 °C
Installation	Montage en rack ou sur une surface plane ; support de rack inclus
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser de produits chimiques
Pièces détachées et réparabilité	Alimentation et ventilateurs remplaçables ; pièces détachées disponibles auprès du fabricant

FOIRE AUX QUESTIONS - SF-300-24P CISCO

Comment réinitialiser le switch Cisco SF-300-24P aux paramètres d'usine ?

Appuyez sur le bouton Reset à l'avant du boîtier pendant environ 10 secondes jusqu'à ce que les voyants clignotent tous. Relâchez, le switch redémarrera avec les paramètres par défaut.

Quels types de câbles utiliser pour connecter le switch ?

Utilisez des câbles Ethernet Cat5e ou supérieurs pour les ports 10/100 et Gigabit. Pour la PoE, assurez-vous que les câbles supportent l'alimentation (Cat5e minimum).

Comment configurer un VLAN sur le SF-300-24P ?

Accédez à l'interface web, allez dans VLAN Management > Create VLAN. Saisissez un ID VLAN et un nom. Ensuite, attribuez les ports au VLAN via Port VLAN Membership.

Le switch prend-il en charge le routage entre VLAN ?

Oui, le SF-300-24P supporte le routage statique inter-VLAN. Vous devez configurer des interfaces VLAN et activer le routage dans les paramètres IP.

Comment activer l'alimentation PoE sur un port spécifique ?

Par défaut, le PoE est activé sur tous les ports. Pour le désactiver ou le vérifier, allez dans PoE > Settings et modifiez l'état pour chaque port. Le PoE est automatiquement actif si l'appareil connecté en a besoin.

Que faire si le switch ne détecte pas tous les périphériques ?

Vérifiez les connexions des câbles, assurez-vous que le périphérique est sous tension. Consultez les voyants LED : vert pour liaison, orange pour trafic. Essayez un autre port ou câble.

Comment mettre à jour le firmware du switch ?

Téléchargez le dernier firmware sur le site Cisco. Dans l'interface web, allez dans Administration > Firmware Update, sélectionnez le fichier et cliquez Update. Ne coupez pas l'alimentation pendant la mise à jour.

Le switch supporte-t-il l'IPv6 ?

Oui, le SF-300-24P gère IPv6 pour l'adressage, le routage statique et les listes d'accès. Configurez IPv6 dans IPv6 Management.

Comment sécuriser l'accès à l'interface de gestion ?

Activez HTTPS et SSH dans les paramètres de gestion. Modifiez le mot de passe administrateur par défaut et limitez l'accès aux adresses IP autorisées via ACL.

Quels sont les voyants LED et leur signification ?

Chaque port a une LED : vert fixe = liaison, vert clignotant = activité, orange = erreur. Les LED d'alimentation et système indiquent l'état général : vert = fonctionnement normal, rouge = panne.

MODE D'EMPLOI SF-300-24P CISCO

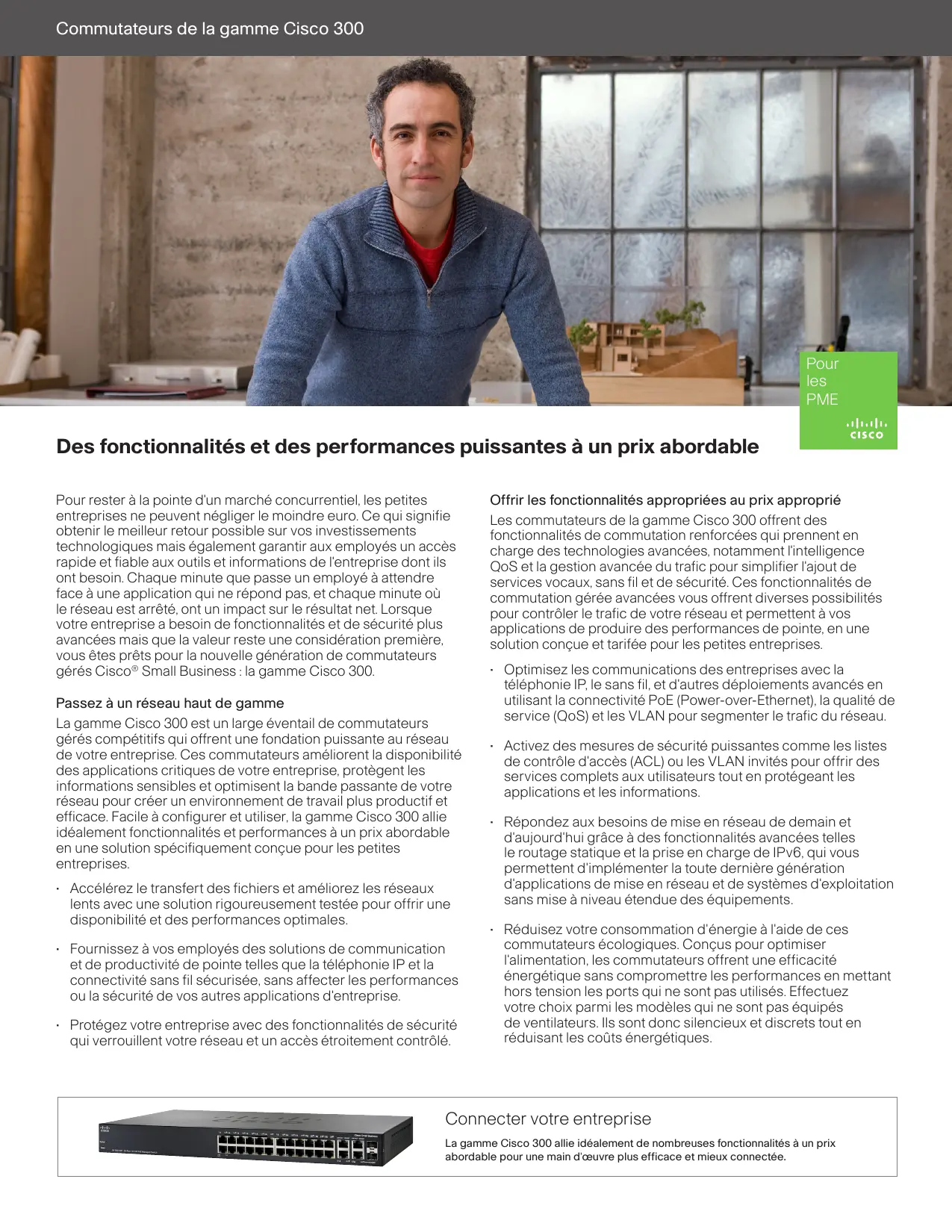

Des fonctionnalités et des performances puissantes à un prix abordable

Pour les PME

CISCO

Pour rester à la pointe d'un marché concurrentiel, les petites entreprises ne peuvent négliger le moindre euro. Ce qui signifie obtenir le meilleur retour possible sur vos investissements technologiques mais également garantir aux employés un accès rapide et fiable aux outils et informations de l'entreprise dont ils ont besoin. Chaque minute que passe un employé à attendre face à une application qui ne répond pas, et chaque minute où le réseau est arrêté, ont un impact sur le résultat net. Lorsque votre entreprise a besoin de fonctionnalités et de sécurité plus avancées mais que la valeur reste une considération première, vous êtes prêts pour la nouvelle génération de commutateurs gérés Cisco® Small Business : la gamme Cisco 300.

Passez à un réseau haut de gamme

La gamme Cisco 300 est un large éventail de commutateurs gérés compétits qui offrent une fondation puissante au réseau de votre entreprise. Ces commutateurs améliorent la disponibilité des applications critiques de votre entreprise, protègent les informations sensibles et optimisent la bande passante de votre réseau pour créer un environnement de travail plus productif et efficace. Facile à configurer et utiliser, la gamme Cisco 300 allie idéalement fonctionnalités et performances à un prix abordable en une solution spécifique conçue pour les petites entreprises.

• Accélérez le transfert des fichiers et améliorez les réseaux lents avec une solution rigoureusement testée pour offrir une disponibilité et des performances optimales.
• Fournissez à vos employés des solutions de communication et de productivité de pointe telles que la téléphonie IP et la connectivité sans fil sécurisée, sans affecter les performances ou la sécurité de vos autres applications d'entreprise.
• Protégez votre entreprise avec des fonctionnalités de sécurité qui verrouillent leur réseau et un accès étroitement contrôlé.

Offrir les fonctionnalités appropriées au prix approprié

Les commutateurs de la gamme Cisco 300 offrent des fonctionnalités de commutation renforcées qui prennent en charge des technologies avancées, notamment l'intelligence QoS et la gestion avancée du traffic pour simplifier l'ajout de services vocaux, sans fil et de sécurité. Ces fonctionnalités de commutation génèrent avancées vous offrent diverses possibilités pour contrôler le traffic de votre réseau et permettent à vos applications de produire des performances de pointe, en une solution concise et tarifée pour les petites entreprises.

• Optimisez les communications des entreprises avec la téléphonie IP, le sans fil, et d'autres déploiments avancés en utilisant la connectivité PoE (Power-over-Ethernet), la qualité de service (QoS) et les VLAN pour segmenter le traffic du réseau.
• Activez des mesures de sécurité puissantes comme les listes de contrôle d'accès (ACL) ou les VLAN invités pour offrir des services complets aux utilisateurs tout en protégeant les applications et les informations.
• Répondez aux besoins de mise en réseau de demain et d'aujourd'hui grâce à des fonctionnalités avancées telles que le routage statique et la prise en charge de IPv6, qui vous permettent d'implémenter la toute dernière génération d'applications de mise en réseau et de systèmes d'exploitation sans mise à niveau étendue des équipements.
• Réduisez votre consommation d'énergie à l'aide de ces commutateurs écologiques. Conçus pour optimiser l'alimentation, les commutateurs offrent une efficacité énergétique sans compromettre les performances en mettant hors tension les ports qui ne sont pas utilisés. Effectuez votre choix parmi les modèles qui ne sont pas équipés de ventilateurs. Ils sont donc silencieux et discrets tout en réduisant les coûts énergétiques.

La gamme Cisco 300 allie idéalement de nombreuses fonctionnalités à un prix abordable pour une main-d'œuvre plus efficace et connectée.

Tableau 1. Commutateurs de la gamme Cisco 300

Modèle	Ports	Ports d'extension	PoE
Fast Ethernet
SF 300-08	8 ports 10/100
SF 302-08	8 ports 10/100	2 logements mini-GBIC combinés*
SF 302-08P	8 ports 10/100	2 logements mini-GBIC combinés*	o
SF 302-08MP	8 ports 10/100	2 logements mini-GBIC combinés*	o
SF-300-24	24 ports 10/100	2 ports 10/100/1000 et 2 logements mini-GBIC combinés*
SF-300-24P	24 ports 10/100	2 ports 10/100/1000 et 2 logements mini-GBIC combinés*	o
SF-300-48	48 ports 10/100	2 ports 10/100/1000 et 2 logements mini-GBIC combinés*
SF-300-48P	48 ports 10/100	2 ports 10/100/1000 et 2 logements mini-GBIC combinés*	o
Gigabit Ethernet
SG 300-10	8 ports 10/100/1000	2 logements mini-GBIC combinés*
SG 300-10P	8 ports 10/100/1000	2 logements mini-GBIC combinés*	o
SG 300-10MP	8 ports 10/100/1000	2 logements mini-GBIC combinés*	o
SG 300-20P	18 ports 10/100/1000	2 logements mini-GBIC combinés*
SG 300-28P	26 ports 10/100/1000	2 logements mini-GBIC combinés*
SG 300-28P	26 ports 10/100/1000	2 logements mini-GBIC combinés*	o
SG 300-52	50 ports 10/100/1000	2 logements mini-GBIC combinés*

*Chaque port combiné mini GBIC (Gigabit Interface Converter) comporte un port Ethernet 10/100/1000 et un logement Gigabit Ethernet mini-GBIC/SPF (Small Form-Factor Pluggable), un seul port étant actif à la fois.

Configuration et gestion simplifiées

Les commutateurs de la gamme Cisco 300 sont conçus pour être faciles à configurer et à gérer. Ils facilitent la configuration et la gestion, même des environnements de réseau complexes, en réduisant le temps que votre équipe consacre à la gestion et au dépannage du réseau.

• Accélérez la configuration avec une interface intuitive basée sur Internet qui simplifie la sécurité, la hiérarchisation du traffic QoS ainsi que la configuration et la gestion.
• Équilibrez l'automatisation avec un contrôle granulaire à l'aide d'outils graphiques simples et d'options de configuration prédéfinies basées sur les pratiques recommandées Cisco et des déploiements prétestés avec Cisco Smartports (disponibles début 2011).
• Protégez votre investissement grâce à une solution qui a été conçue et testée pour s'intégrer facilement aux autres produits de mise en réseau et de communication Cisco, notamment la gamme complète Cisco Small Business.

Garantie matérielle limite à vie cisco

La gamme Cisco 300 offre une garantie matérielle limitée à vie avec remplacement anticipé le jour ouvrable suivant (sous réserve de disponibilité, sinon expédition le jour même) et une garantie limitée à vie pour les ventilateurs et les pièces de l'alimentation. De plus, Cisco propose des mises à jour logicielles pour corriger les bogues pendant la durée de la garantie, ainsi qu'une assistance téléphonique gratuite les 12 premiers mois suivant la date de l'achat. Les mises à jour logicielles sont disponibles à l'adresse suivante : http://www.cisco.com/cisco/web/download/index.html.

Pour en savoir plus sur les conditions de garantie et obtenir des informations supplémentaires sur les produits Cisco, visitez le site : www.cisco.com/go/warranty.

Les commutateurs de la gamme Cisco 300 sont couverts par l'assistance pour les produits Cisco Small Business, qui offre un support abordable pour une grande tranquillité d'esprit. Ce service par abonnement vous aide à protéger votre investissement et à tirer des produits de la gamme Cisco Small Business une valeur ajoutée maximale. Fourni par Cisco et soutenu par votre partenaire de confiance, ce service complet inclut une assistance téléphonique et un accès au centre d'assistance Cisco Small Business.

Une fondation réseau puissante pour le réseau des petites entreprises

Les commutateurs de la gamme Cisco 300 fournissent les fonctionnalités appropriées au prix approprié avec la fiabilité, les performances, la sécurité d'investissement que vous attendez d'un commutateur Cisco. Vous pouvez être certain que votre réseau a été rigoureusement testé pour offrir une disponibilité et des performances optimales à un prix abordable et qu'il est couvert par une garantie limitée à vie et par le centre d'assistance Cisco Small Business. Vous êtes également assuré que votre réseau se développera en même temps que votre entreprise. La gamme Cisco 300 a été conçue pour intégrer les déploiements futurs de mise en réseau et de communication et est entièrement compatible avec la gamme Cisco Small Business.

Pour en savoir plus, visitez le site www.cisco.com/go/300switches.
