PLV-Z2000 - Projecteur LOGICOM-SANYO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur vidéo LCD
Résolution	1920 x 1080 pixels (Full HD)
Luminosité	1000 lumens
Contraste	10000:1
Technologie d'affichage	LCD
Connectivité	HDMI, VGA, USB, Composite
Dimensions approximatives	30 x 23 x 10 cm
Poids	2,5 kg
Alimentation électrique	100-240V, 50/60Hz
Durée de vie de la lampe	3000 heures (normale), 5000 heures (éco)
Fonctions principales	Projection d'images et de vidéos, compatibilité avec divers formats multimédias
Entretien et nettoyage	Nettoyer régulièrement le filtre à air, remplacer la lampe selon les recommandations
Pièces détachées et réparabilité	Disponibilité de lampes de remplacement et filtres
Sécurité	Ne pas exposer à l'humidité, éviter les chocs, respecter les consignes d'utilisation
Informations générales	Idéal pour les présentations professionnelles et les projections à domicile

FOIRE AUX QUESTIONS - PLV-Z2000 LOGICOM-SANYO

Comment connecter le LOGICOM-SANYO PLV-Z2000 à un ordinateur ?

Utilisez un câble VGA ou HDMI pour connecter le projecteur à l'ordinateur. Assurez-vous que le projecteur est allumé et sélectionnez la source appropriée sur le projecteur.

Que faire si l'image projetée est floue ?

Vérifiez si l'objectif est propre. Utilisez la fonction de mise au point du projecteur pour ajuster l'image. Assurez-vous également que le projecteur est à la bonne distance de l'écran.

Le projecteur ne s'allume pas, que faire ?

Vérifiez que le projecteur est correctement branché et que la prise fonctionne. Assurez-vous que le câble d'alimentation est en bon état. Si le problème persiste, vérifiez le fusible.

Comment changer l'ampoule du LOGICOM-SANYO PLV-Z2000 ?

Éteignez le projecteur et débranchez-le. Attendez que l'ampoule refroidisse, puis retirez le couvercle de l'ampoule. Remplacez l'ampoule usagée par une nouvelle et refermez le couvercle.

Le son ne fonctionne pas, que faire ?

Vérifiez que le volume du projecteur n'est pas à zéro et que le réglage audio de l'appareil source est correct. Assurez-vous que les câbles audio sont bien connectés.

Comment ajuster les paramètres d'image ?

Accédez au menu de configuration du projecteur à l'aide de la télécommande. Dans la section 'Image', vous pouvez ajuster la luminosité, le contraste et la saturation selon vos préférences.

Le projecteur surchauffe, que faire ?

Assurez-vous que les orifices de ventilation ne sont pas obstrués. Éteignez le projecteur et laissez-le refroidir avant de le rallumer. Si le problème persiste, vérifiez le ventilateur.

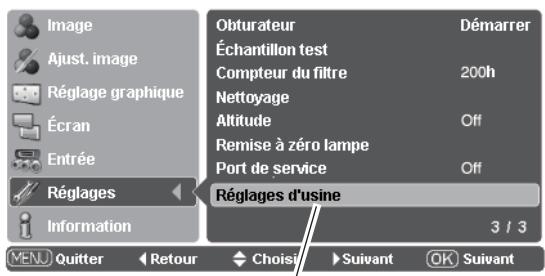

Comment réinitialiser le LOGICOM-SANYO PLV-Z2000 aux paramètres d'usine ?

Accédez au menu de configuration, recherchez l'option 'Réinitialiser' et suivez les instructions pour restaurer les paramètres d'usine.

Le projecteur ne détecte pas la source vidéo, que faire ?

Vérifiez les connexions entre le projecteur et la source vidéo. Changez de câble si nécessaire. Essayez de redémarrer le projecteur et la source vidéo.

Comment nettoyer l'objectif du projecteur ?

Utilisez un chiffon en microfibre propre et sec pour essuyer délicatement l'objectif. Évitez d'utiliser des produits chimiques agressifs.

MODE D'EMPLOI PLV-Z2000 LOGICOM-SANYO

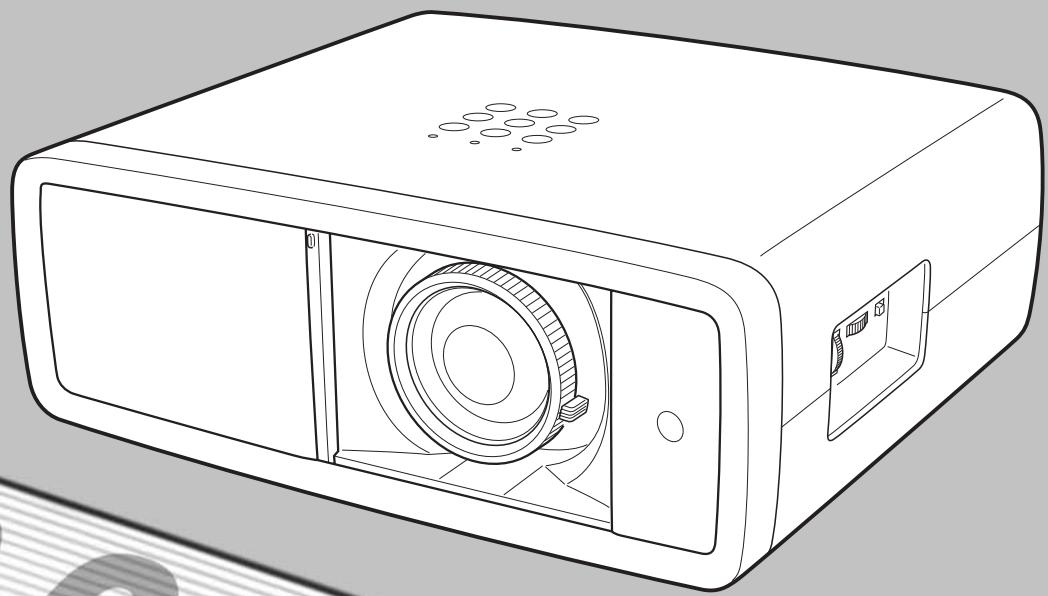

Projecteur multimédia

MODELE PLV-Z2000

Mode d'emploi

La technologie extrément sophistiquée utilise pour ce projecteur multimédia lui donne d'excellentes qualités de portabilité, de solidité et de facilité d'utilisation. Le projecteur utilise des fonctions multimédia incorporees, une palette de 1,07 milliards de couleurs, et une technologie d'affichage à cristaux liquides (LCD) à matrice active.

Lentille de zoom à grand angle et courte distance de projection

Ce projecteur est équipé d'une lentille de zoom à grand angle et courte distance de projection 2x pouvant projeter une image diagonale de 100'' d'une distance de 3,0 m à 6,1 m.

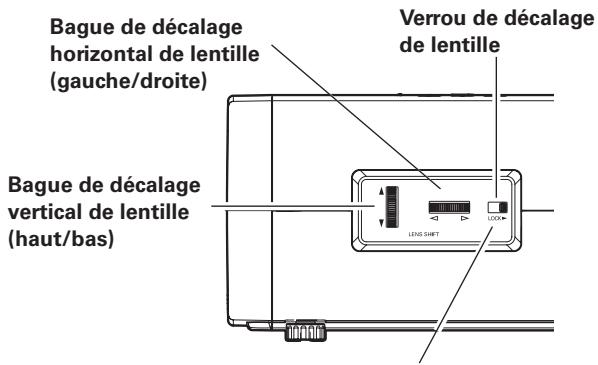

Décalage de lentille

La fonction Décalage de lentille vous offre davantage de possibilités pour positionner le projecteur. Vous pouvez ainsi l'utiliser à l'endroit youlu sans que l'image soit déformée (Reportez-vous à la page 14).

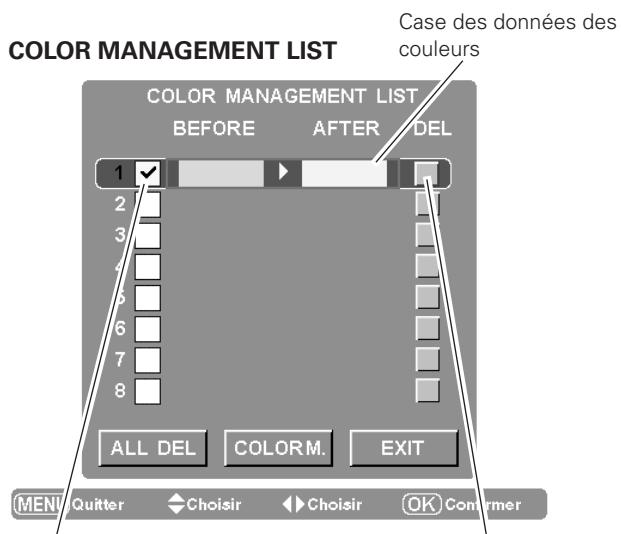

Fonction Reglage des paramètres couleur

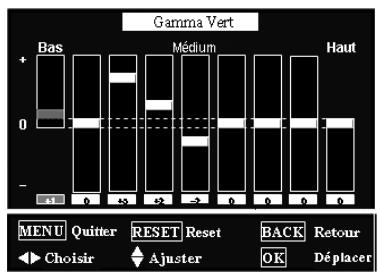

La fonction Réglage des paramètres couleur vous permet de régler les détails des couleurs de l'image selon vos préférences et les conditions du lieu d'utilisation (Reportez-vous aux pages 32 et 33).

Iris automatique

L'intégration de l'ouverture de la lampe accentue le contraste et la profondeur de l'image projetée.

Compatibilité

Le projecteur accepte les signaux d'une grande variété de sources: ordinateurs, systèmes de télévision analogiques (PAL, SECAM, NTSC, NTSC4.43, PAL-M et PAL-N), video component, S-video, Scart RGB et HDMI.

Configuration simple du système d'ordinateur

Le système de multibalayage dont ce projecteur est équipé lui permet de s'adapterrapidement à presque tous les signaux de sortie d'ordinateur (Reportez-vous à la page 26).

Grand écran 16:9

Le projecteur est équipé de panneaux LCD (résolution 1920 x 1080) de taux 16 : 9 afin que vous puissiez projeter en plein écran l'image provenant d'un signal video component tel qu'un lecteur DVD et un télévisuer haute définition.

Conversion progressive entrelacée

Cette technologie, qui convertit les signaux entrelacés en signaux progressifs, permet d'obtenir des images de haute qualité (Reportez-vous à la page 29).

Obturator coulissant automatique

L'obturateur coulissant automatique protège la lentille contre la poussière et les rayures. Il s'ouvre et se ferme automatiquement lorsque vous appuyez sur la touche ON/STAND-BY.

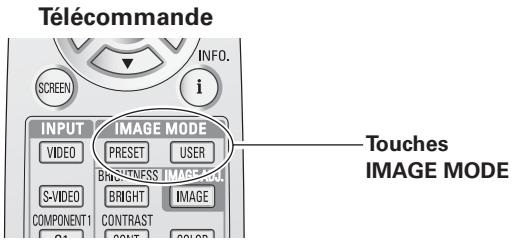

Sélection étendue des modes d'image

Vous pouvez seLECTIONner un mode d'image convenant parfaitement à l'environnement de visionnement ou à la qualité d'image voulue (Reportez-vous à la page 27). Vous pouvez aussiéménoriser les sept types différents d'images de votrechoix (Reportez-vous aux pages 28 - 33).

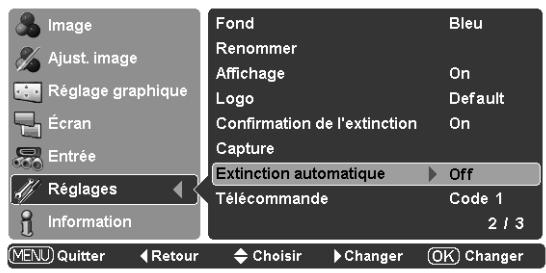

Extinction automatique

La fonction d'Extinction automatique permet de diminuer la consommation de courant et de conserver la durée de vie de la lampe (Reportez-vous à la page 41).

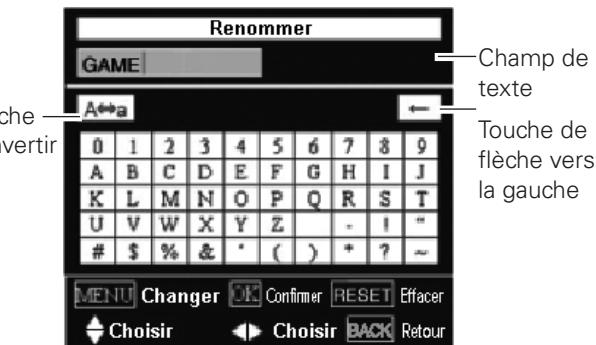

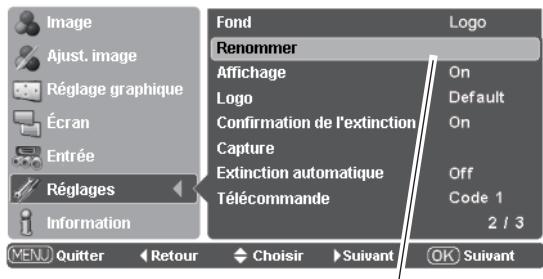

Fonction de Logo

La fonction de Logo vous permet de personneliser le logo d'écran à l'aide des fonctions de Logo (Reportez-vous à la page 40). Vous pouze capturer une image pour le logo d'écran et l'utiliser pour l'affichage de démarrage ou entre les presentations.

Contrôle de la lampe

Il est possible de sélectionner la luminosité de la lampe de projection (Reportez-vous aux pages 23 et 29).

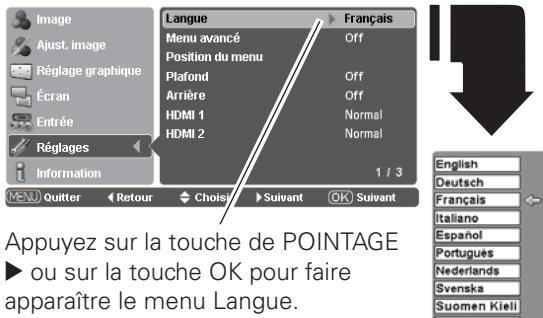

Affichage multi-lingues des menus

Le menu de fonctionnement est disponible en 16 langues: anglais, allemand, français, italien, espagnol, portugais, hollandais, suédois, finnois, polonais, hongrois, roumain, russe, chinois, coréen ou japonais (Reportez-vous à la page 37).

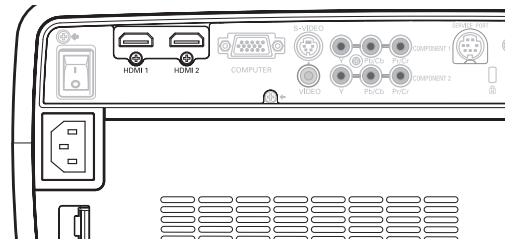

Deux bornes HDMI

Le projecteur est équipé de deux bornes HDMI (interface multimédia haute définition). Ces bornes permettent de connecter simplement les équipements numériques.

Remarques:

• Il est possible que le menu à l'écran et les illustrations contenues dans ce manuel soient légarement différents du produit réel.
• Le contenu de ce manuel est sujet à changement sans préavis.

a r c t a r i s t i q u e s e t c o n c e p t i o n 2

Table des matieres 3

Table des matieres 4

Instructions pour la sécurité 5

Circulation de l'air 6

Installation du projecteur à une position correcte 6

Déplacement du projecteur 6

Compatibilité 7

Nom des composants et leurs fonctions 8

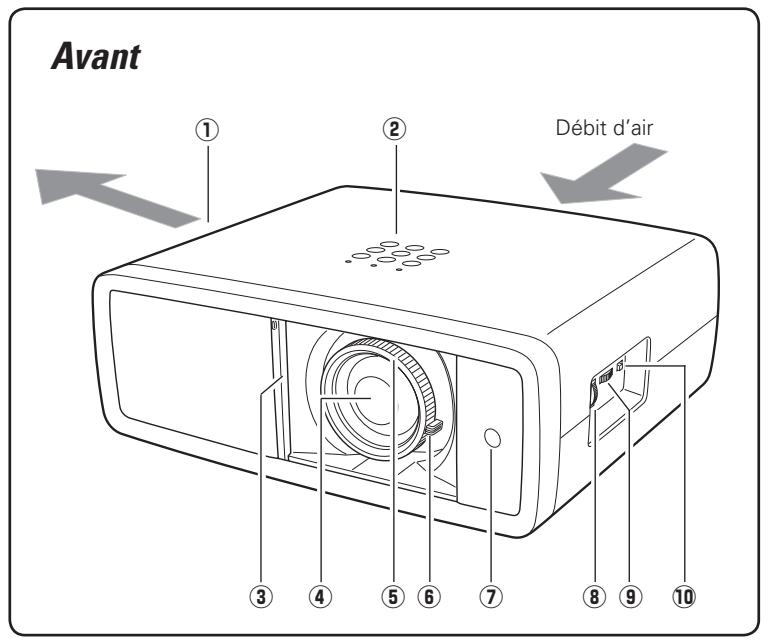

Avant 8

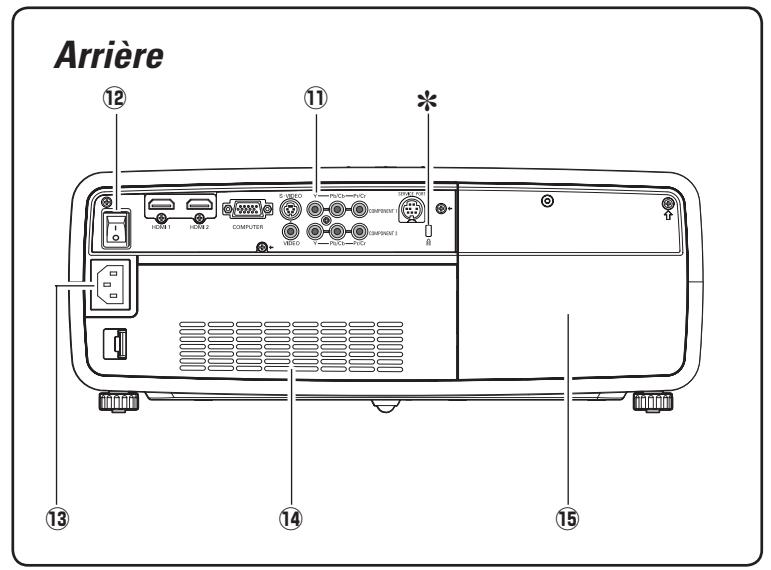

Arrière 8

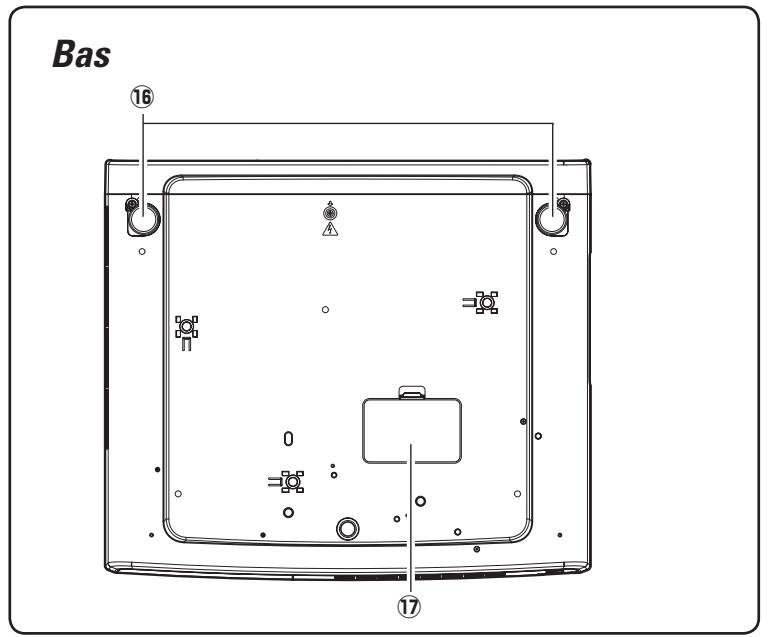

Bas 8

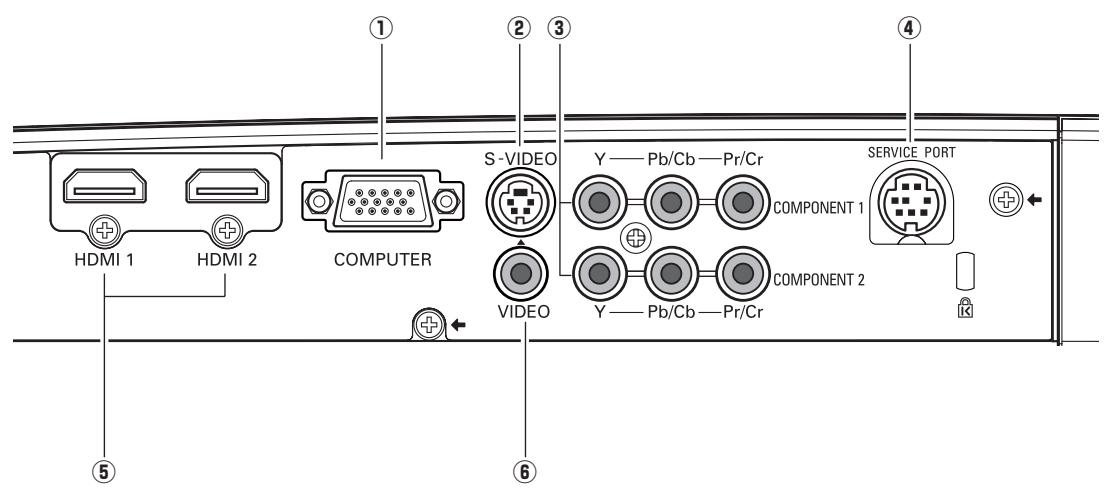

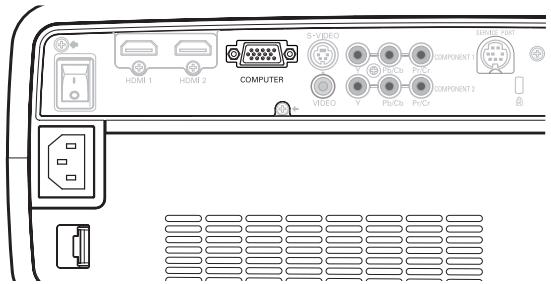

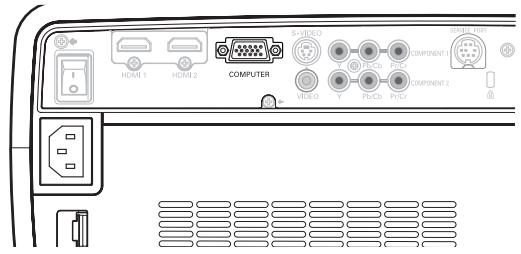

Borne arriere 9

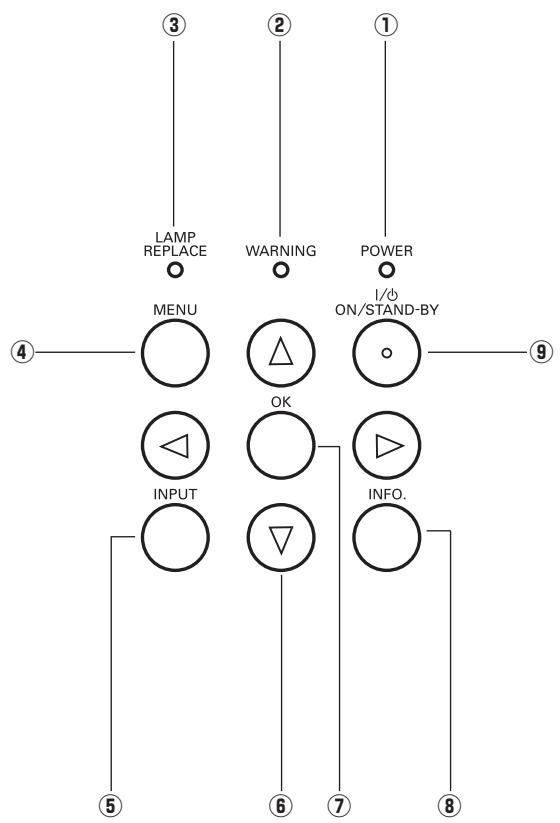

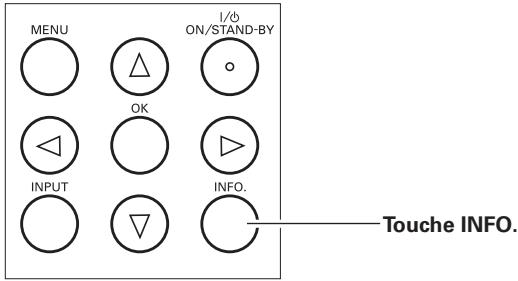

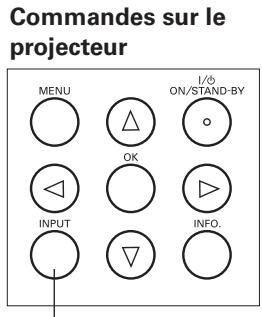

Commandes sur le projecteur 10

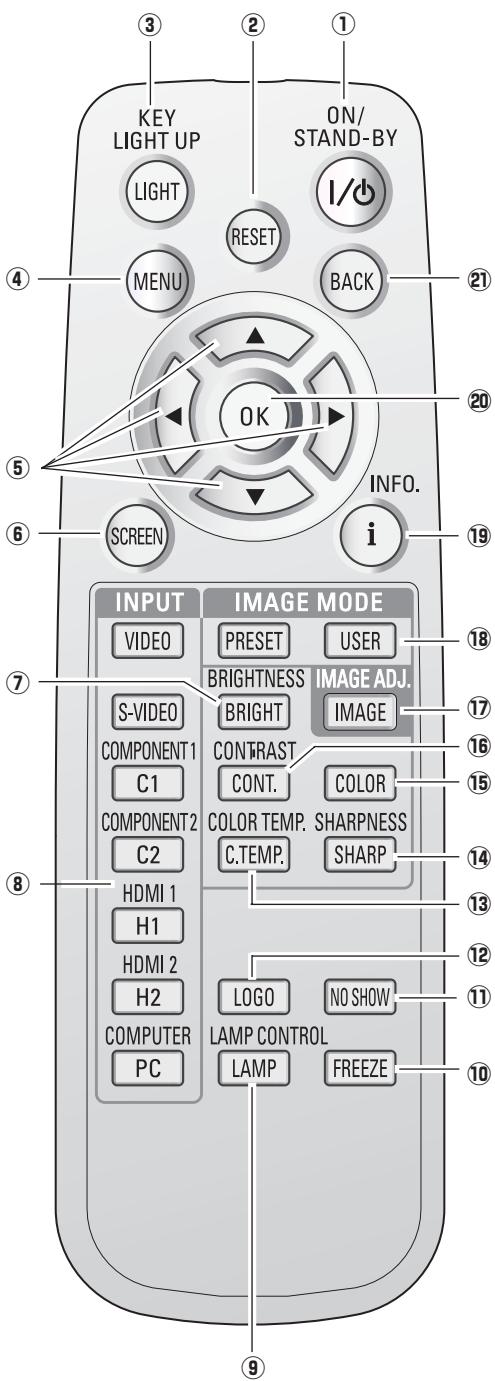

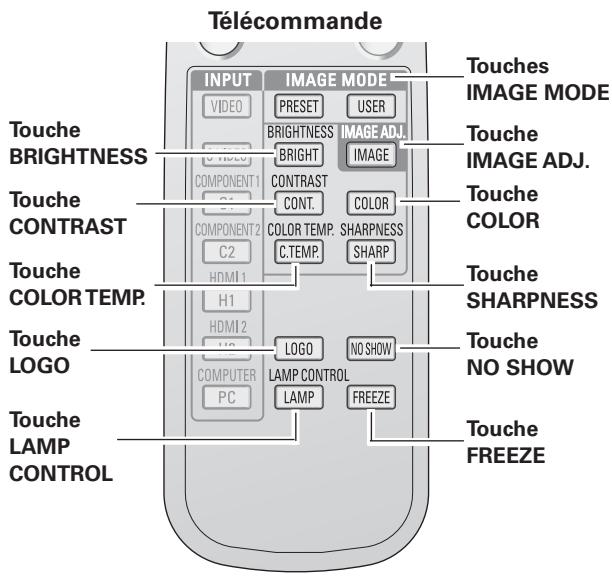

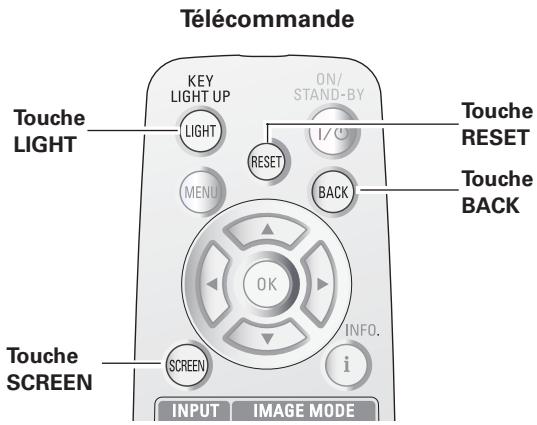

Télécommande 11

Plage d'utilisation de la télécommande 12

Installation des piles de la télécommande 12

Installation 13

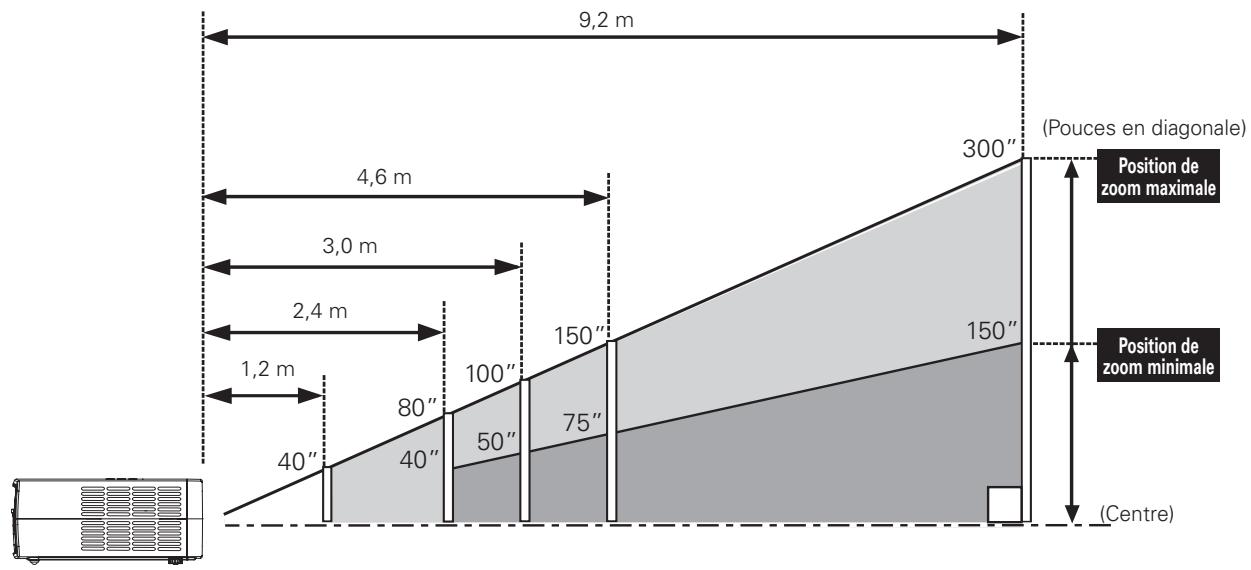

Positionnement du projecteur 13

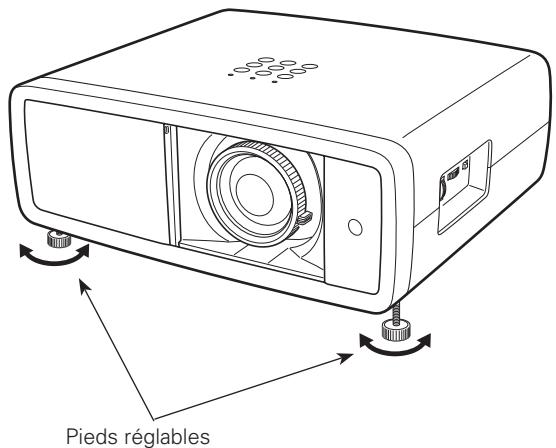

Pieds réglables 13

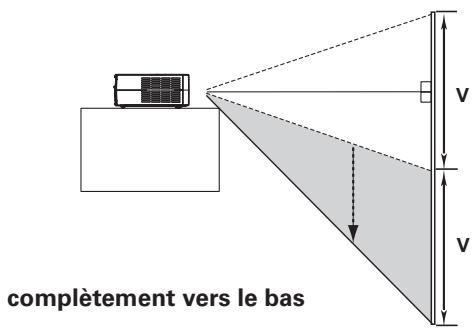

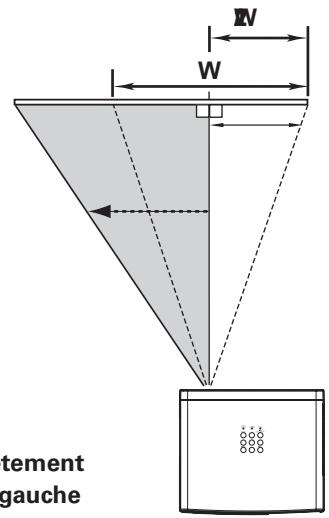

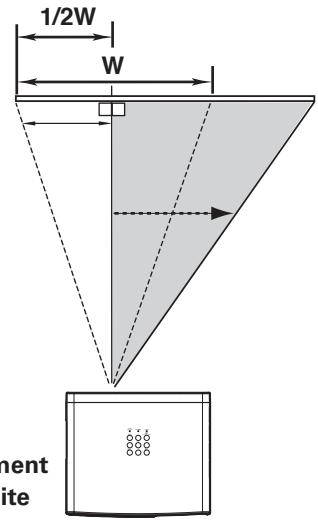

Déplacement de la lentille 14

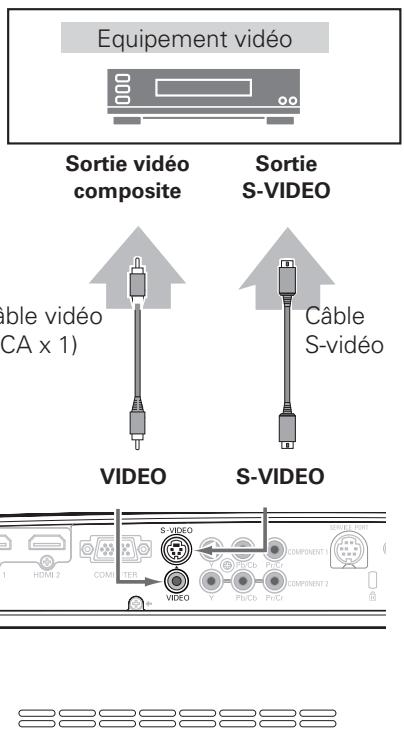

Branchement à un équipement video

(Vidéo, S-Viséo) 15

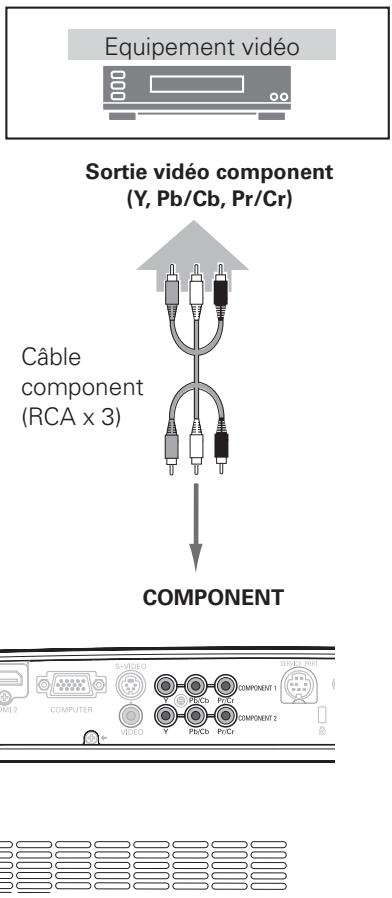

Branchement à un équipement video (Component) 15

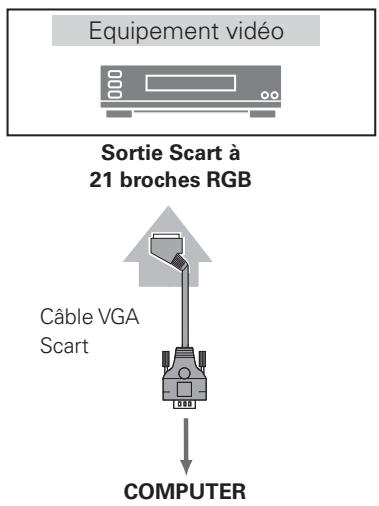

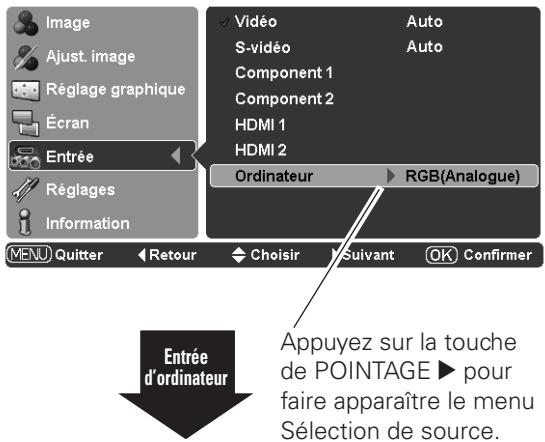

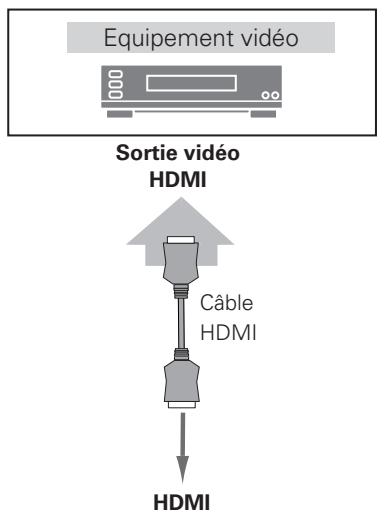

Branchement à un équipement video

(HDMI, RGB Scart) 16

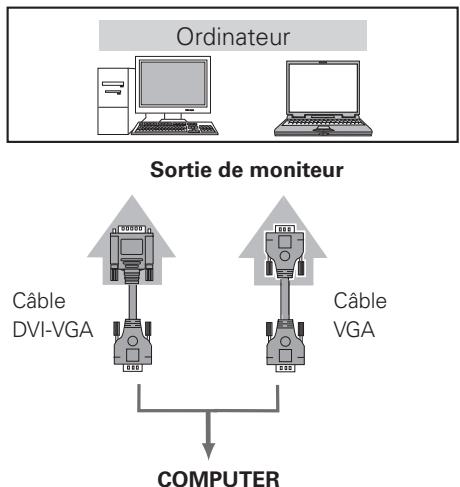

Branchement à un ordinateur 16

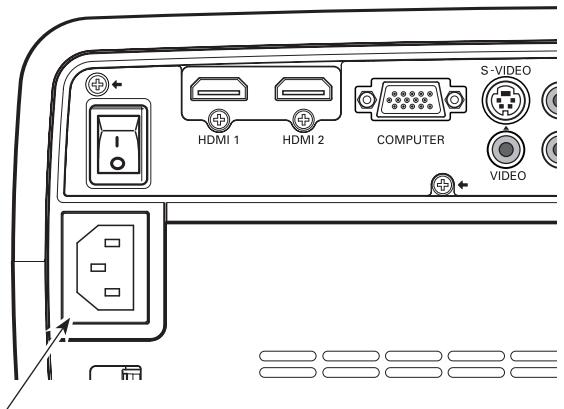

Branchement du cordon d'alimentation secteur 17

Fonctionnement de base 18

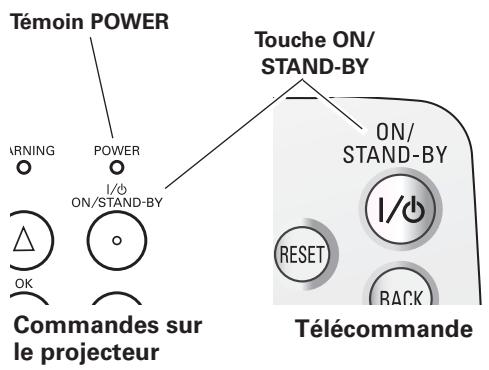

Mise sous tension du projecteur 18

Mise hors tension du projecteur 19

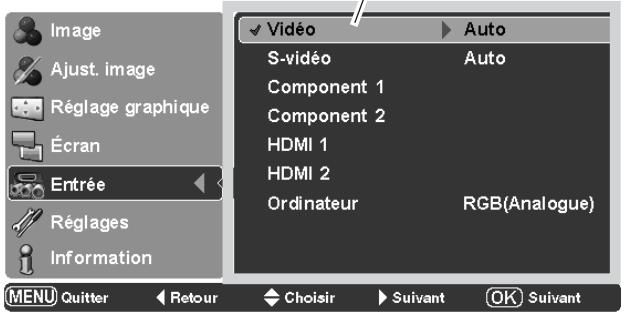

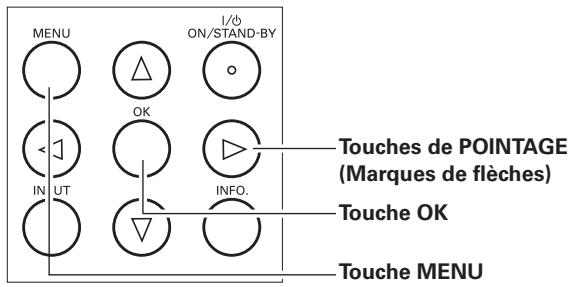

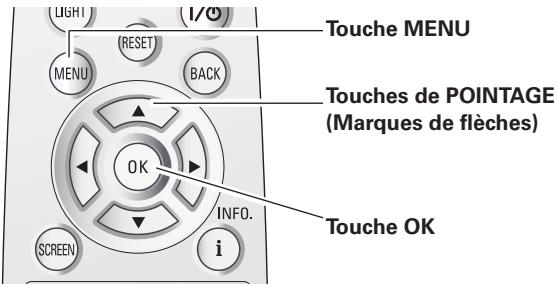

Utilisation du menu à l'écran 20

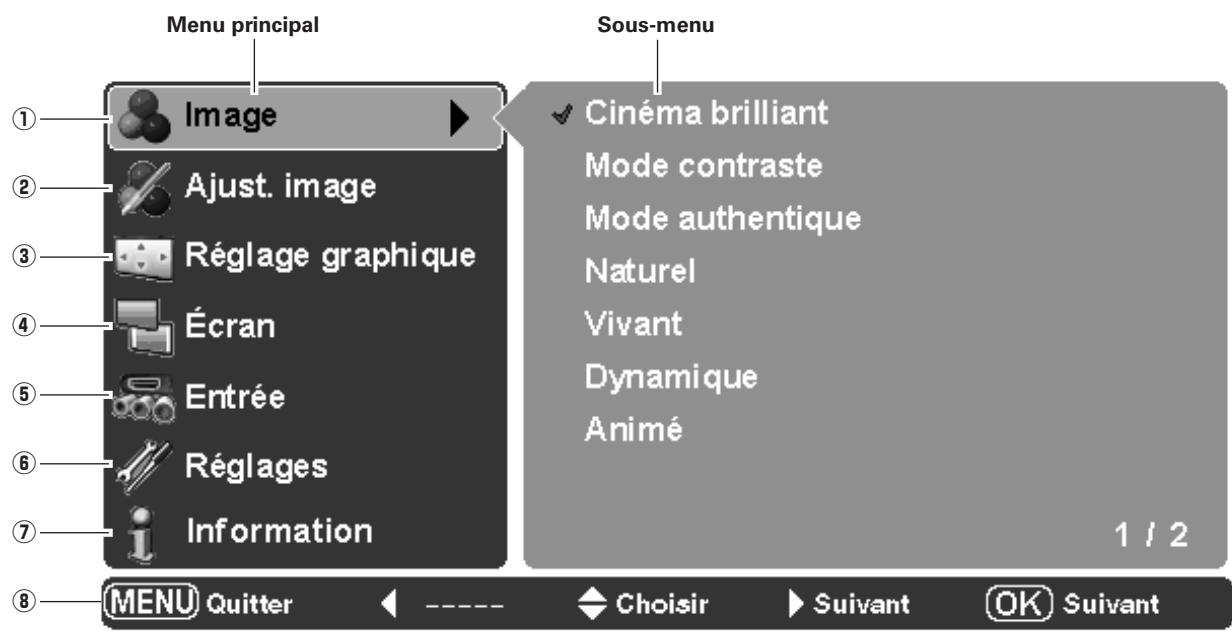

Le menu et ses fonctions 21

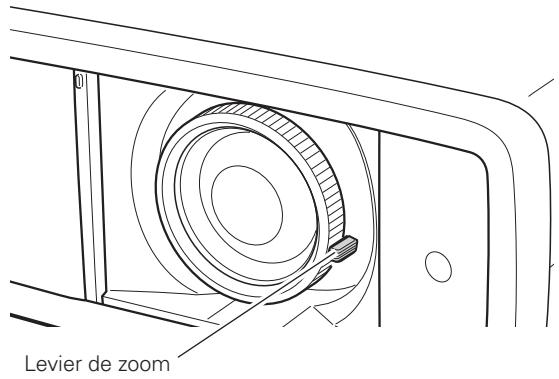

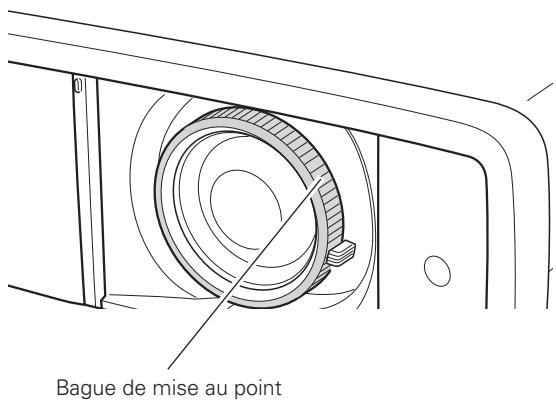

Réglage du zoom et de la mise au point 22

Fonctionnement de la télécommande 22

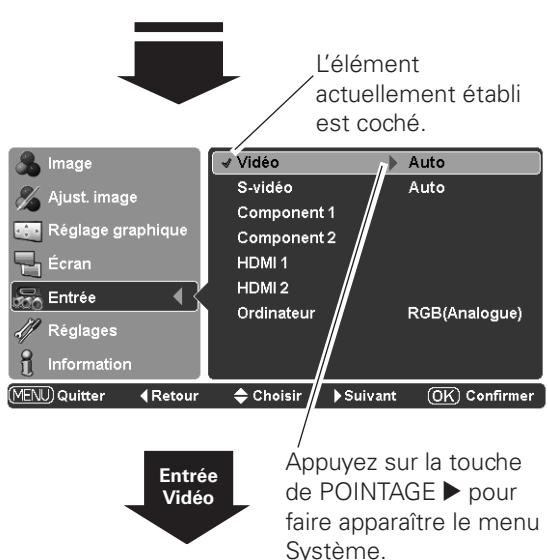

Entree 24

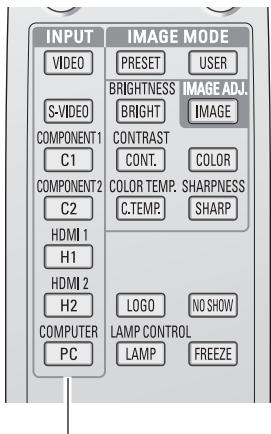

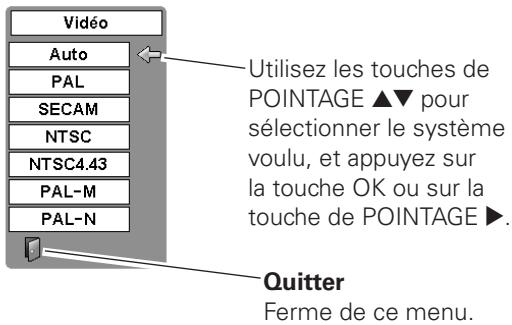

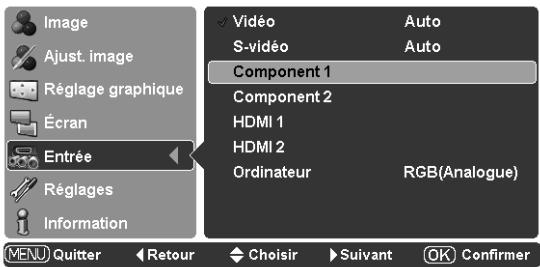

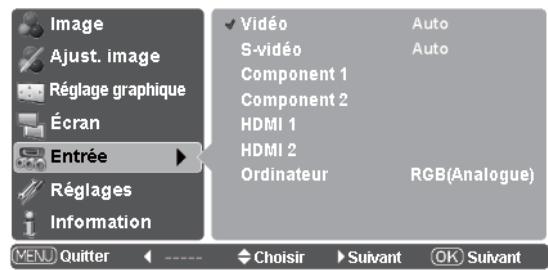

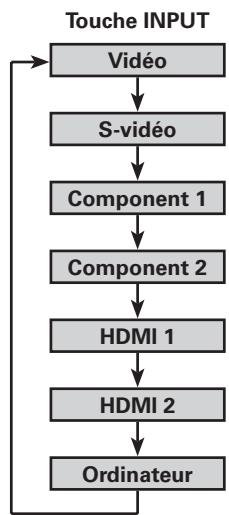

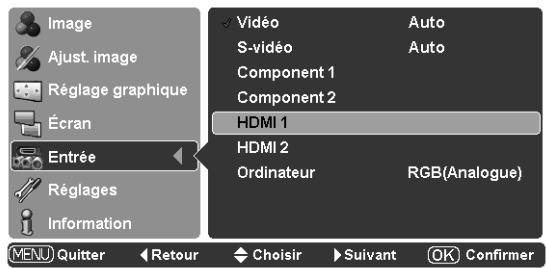

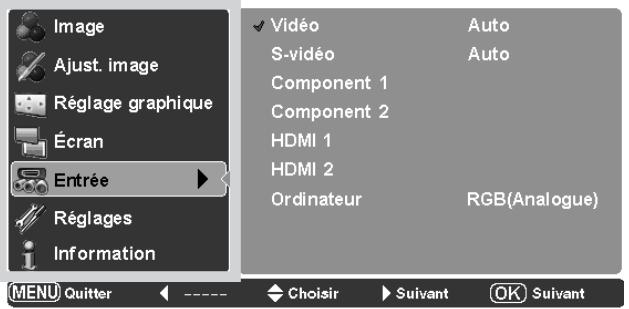

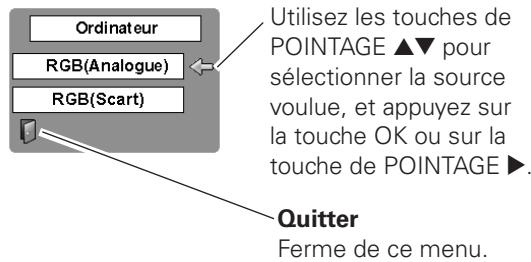

Sélection du système et de la source d'entrée 24

Image 27

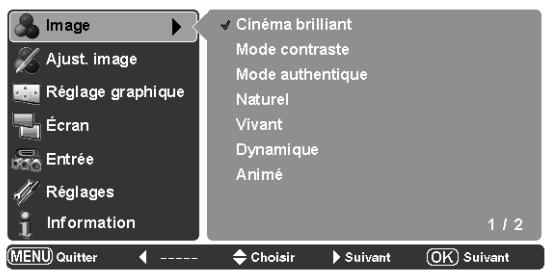

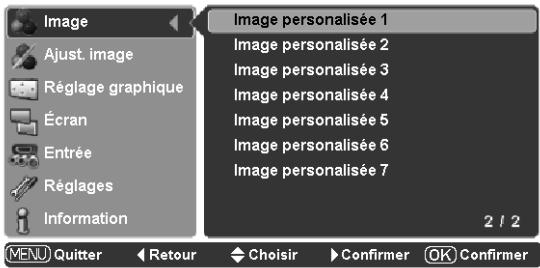

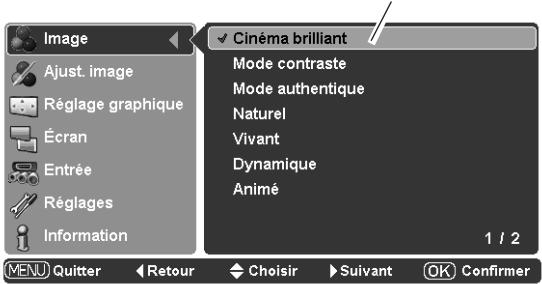

Sélection du mode d'image 27

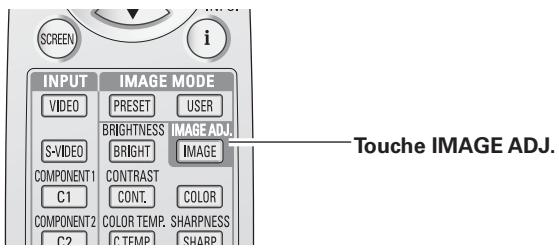

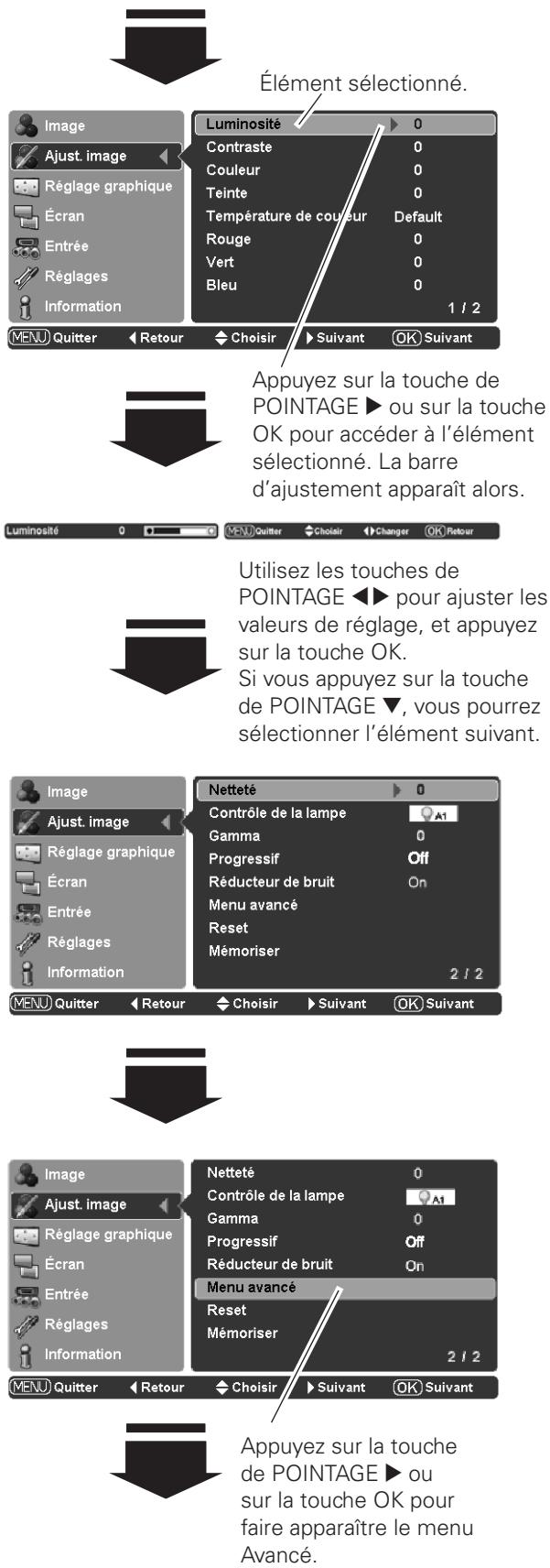

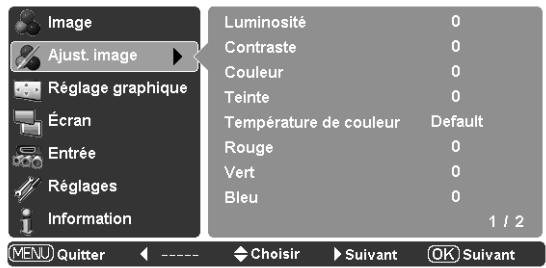

Ajustement d'image 28

Réglage du mode d'image 28

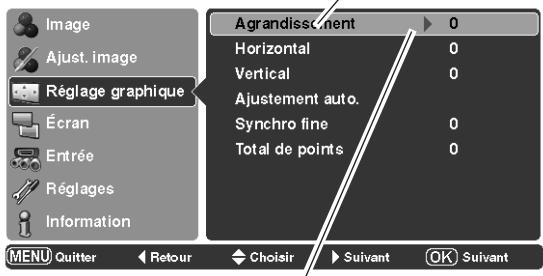

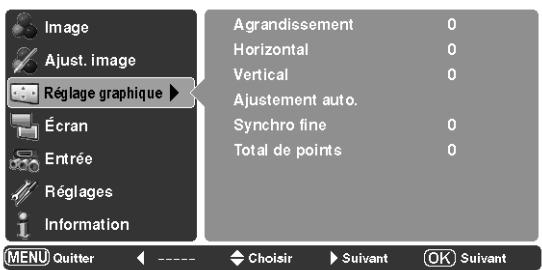

Réglage graphique 34

Réglage de l'écran et de la position d'image 34

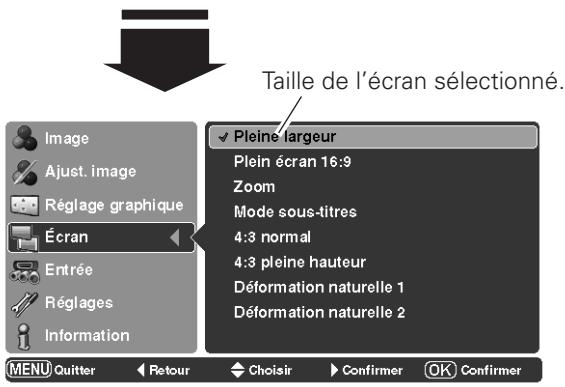

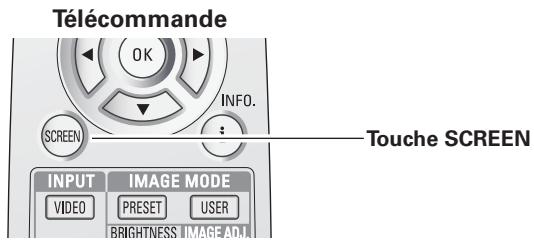

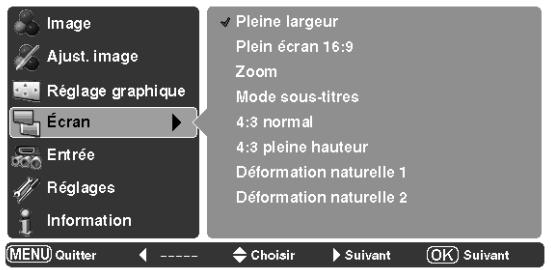

Écran 35

Réglage de laaille de l'écran 35

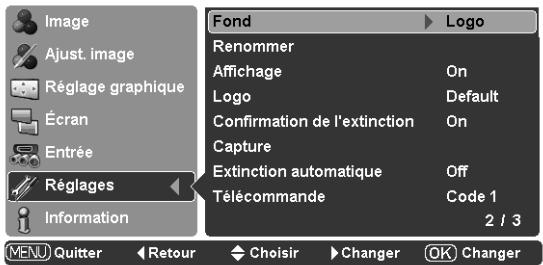

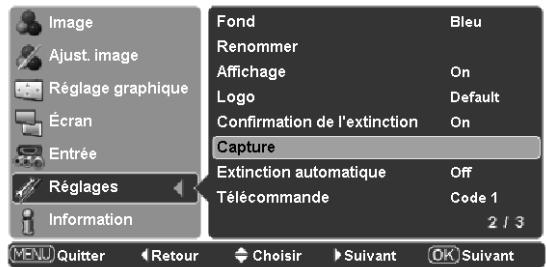

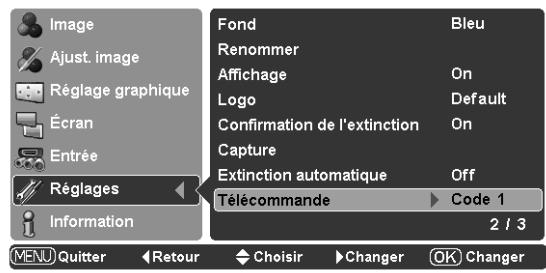

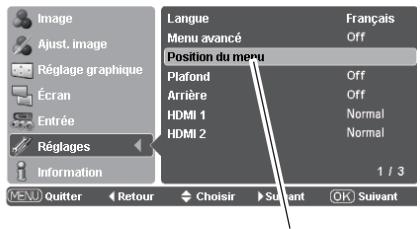

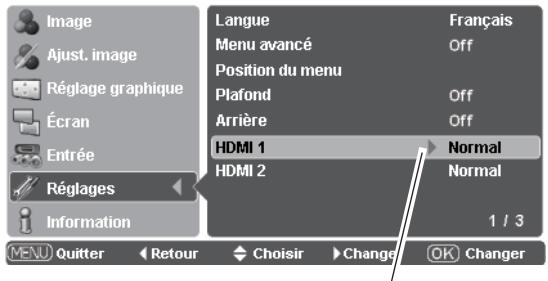

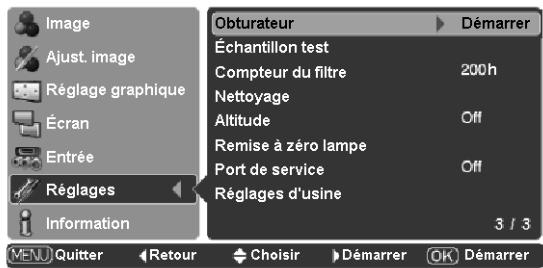

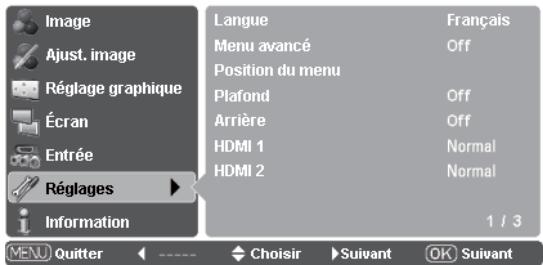

Réglages 37

Réglages 37

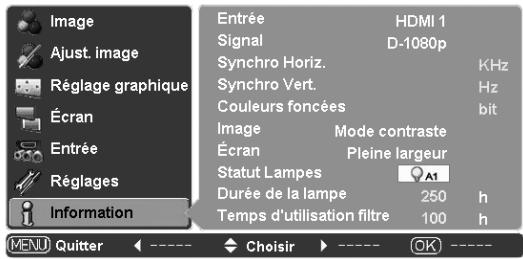

Information 43

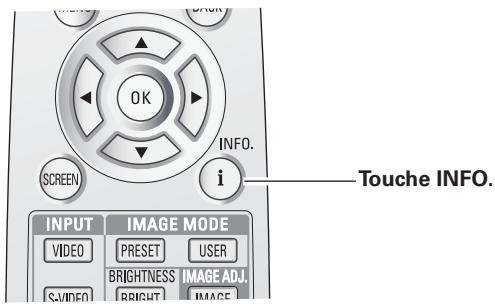

Affichage des informations relatives à la source d'entrée 43

Entretien et nettoyage 44

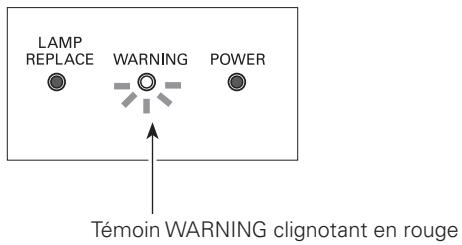

Témoin WARNING 44

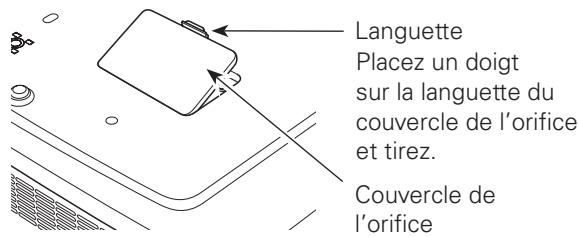

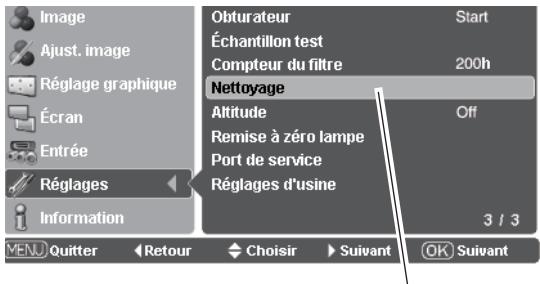

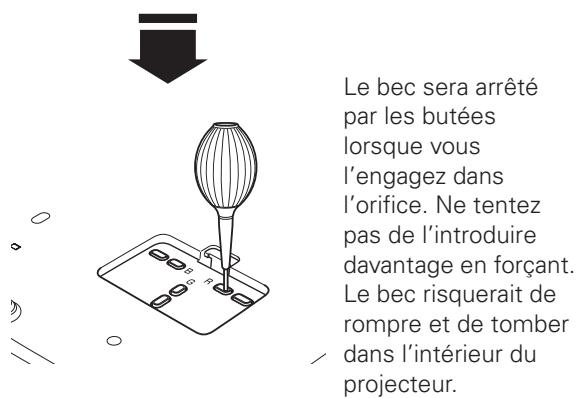

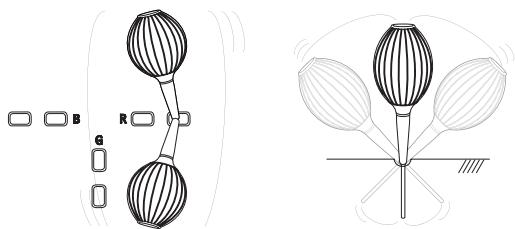

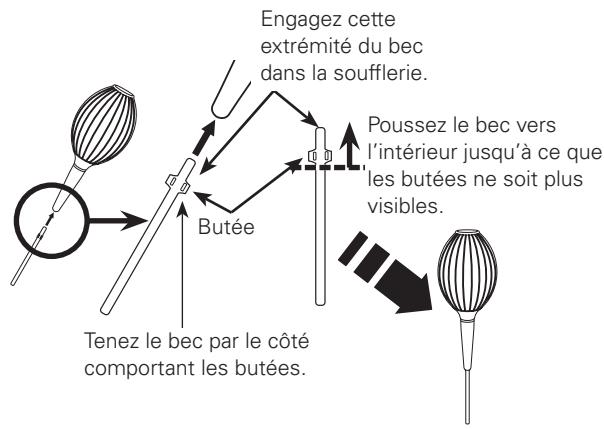

Nettoyage des orifices de nettoyage du panneau RGB45

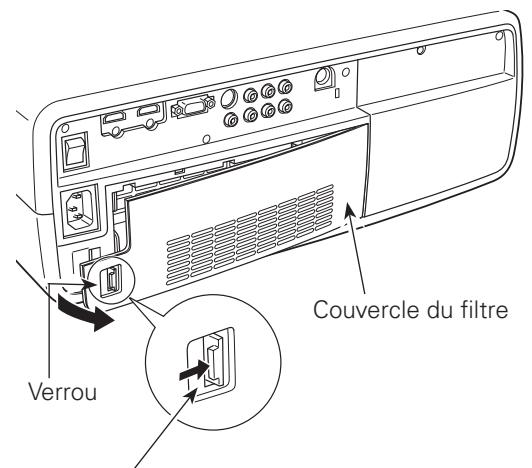

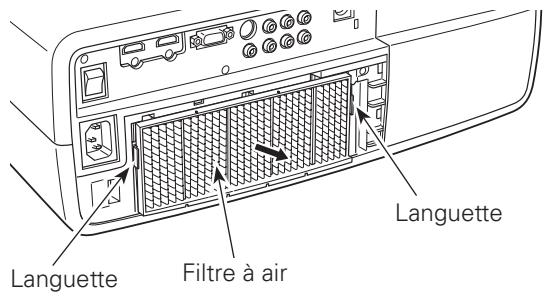

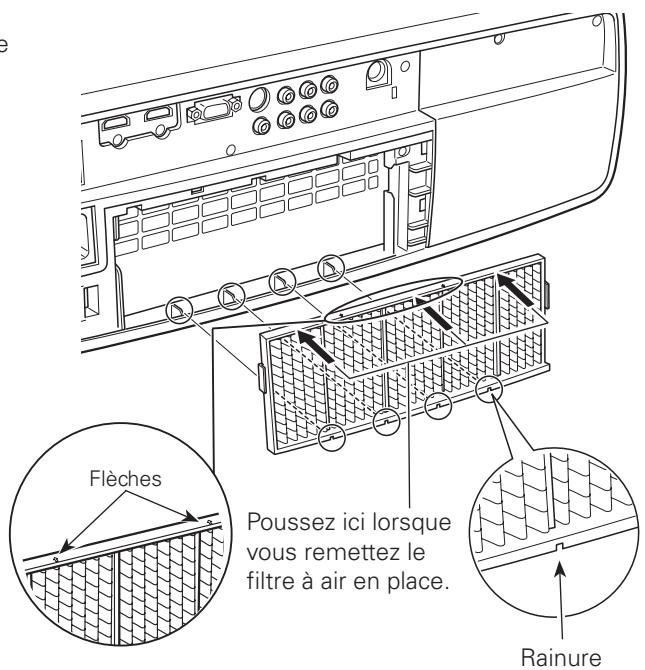

Nettoyage du filtré à air 47

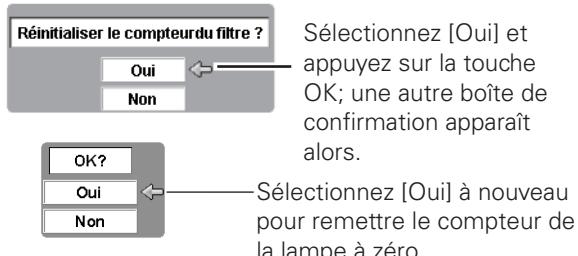

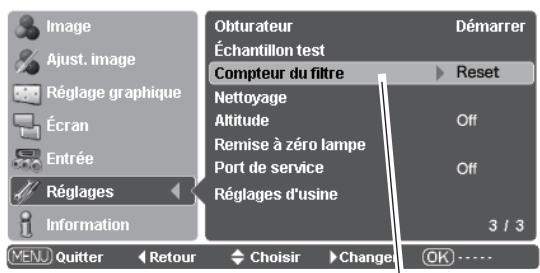

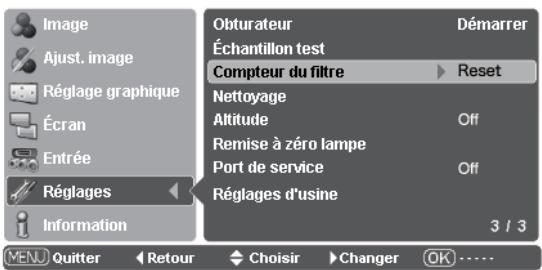

Remise a zéro du compteur du filtré 48

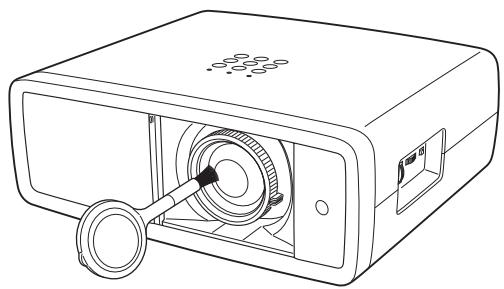

Nettoyage de la lentille du projection 48

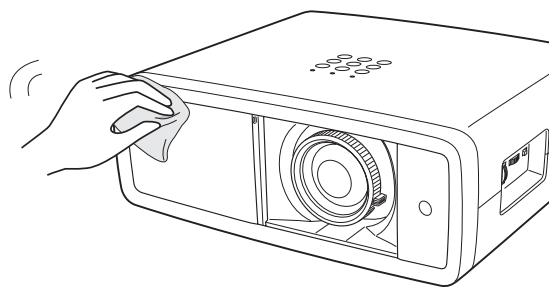

Nettoyage du coffret du projecteur 48

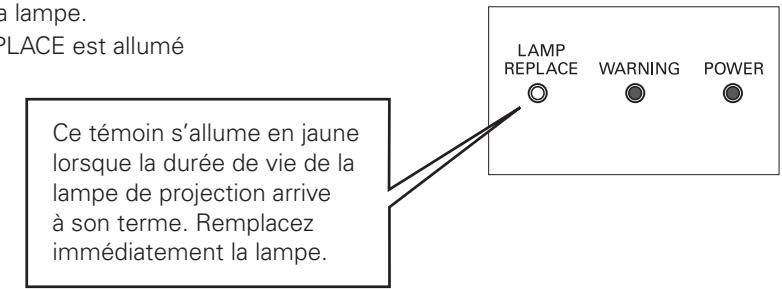

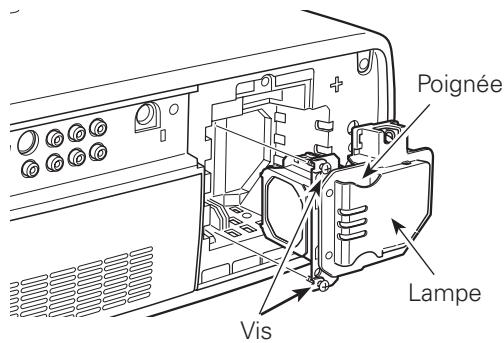

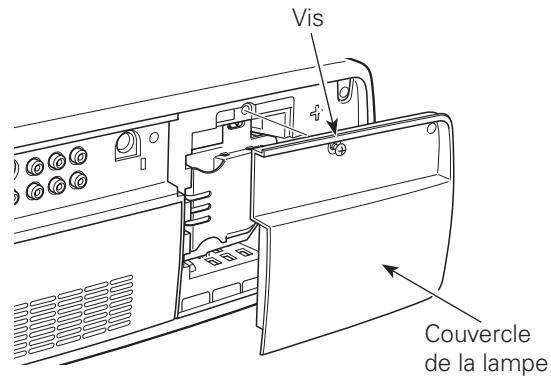

Remplacement de la lampe 49

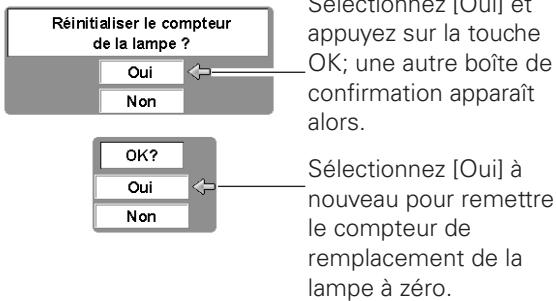

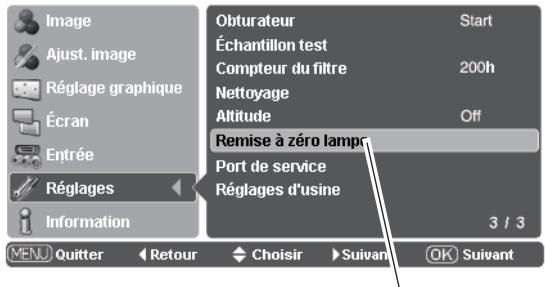

Remise à zéro du compteur de remplacement de la lampe 50

Annexe. 51

Guide de dépannage 51

Témoins et état du projecteur 53

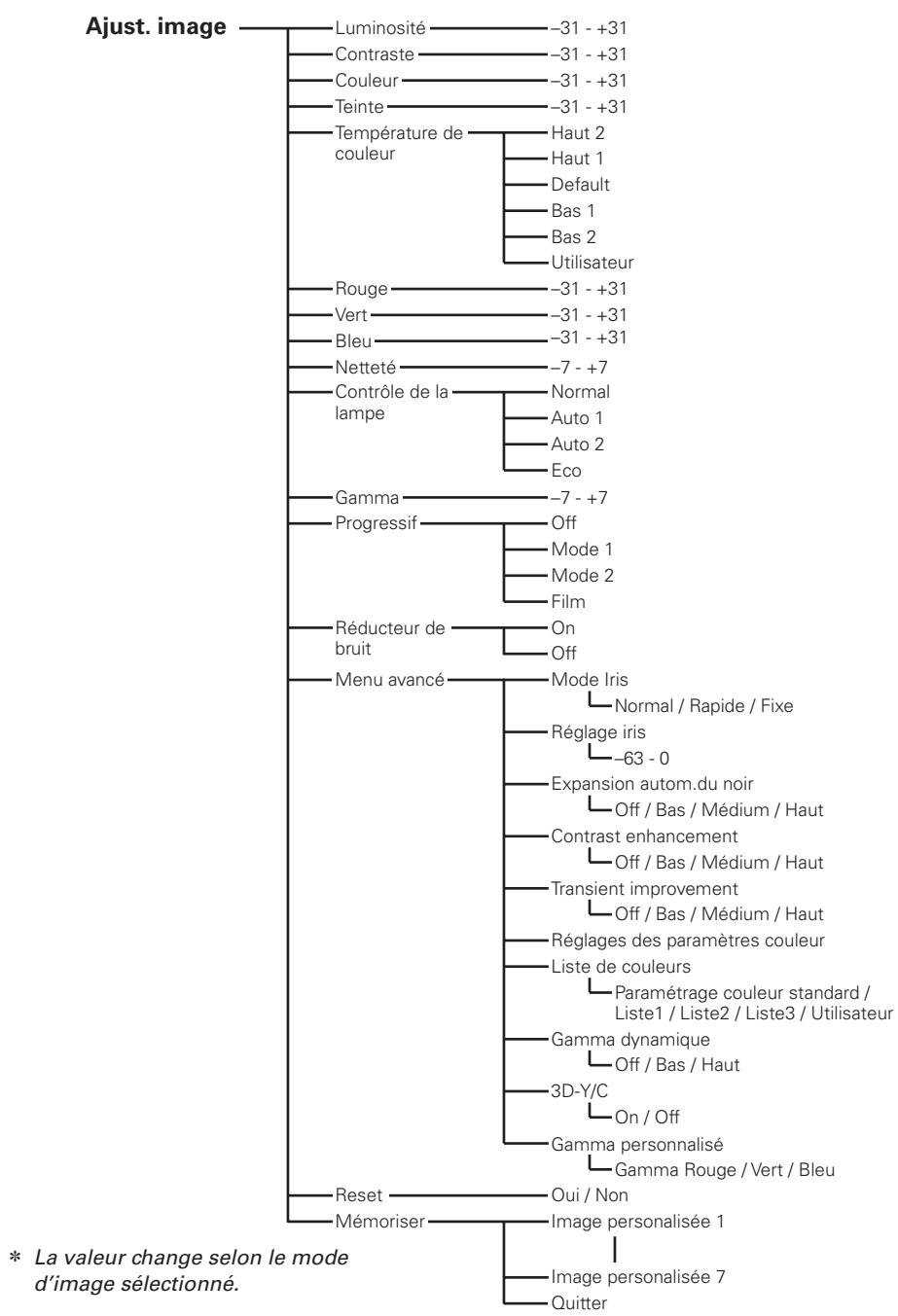

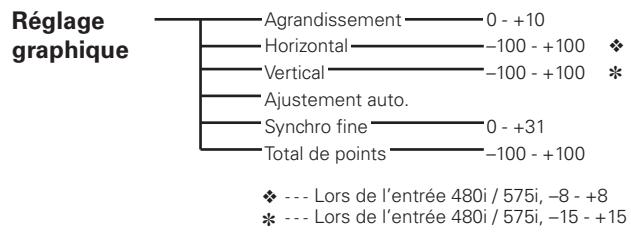

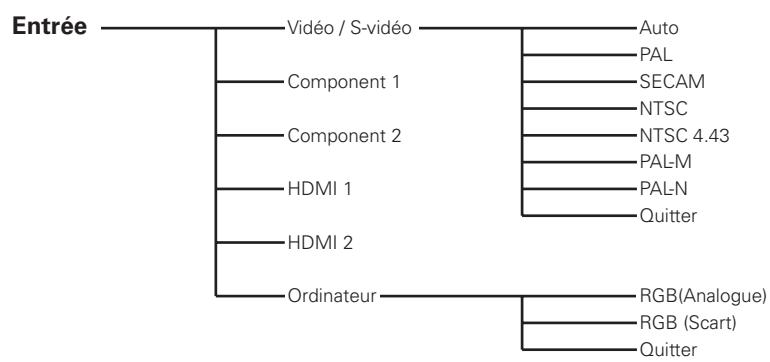

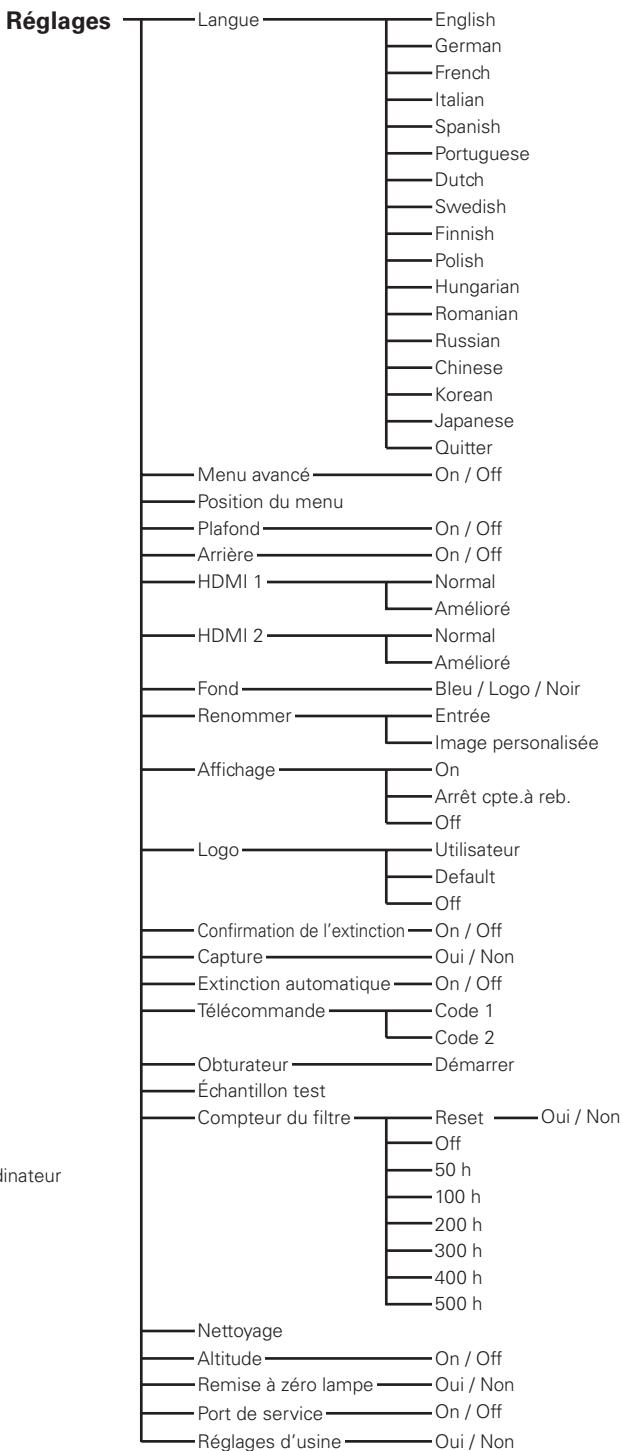

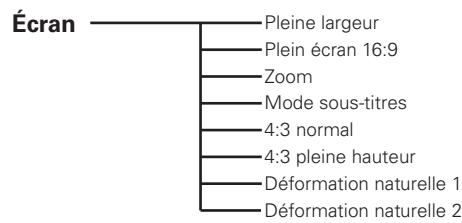

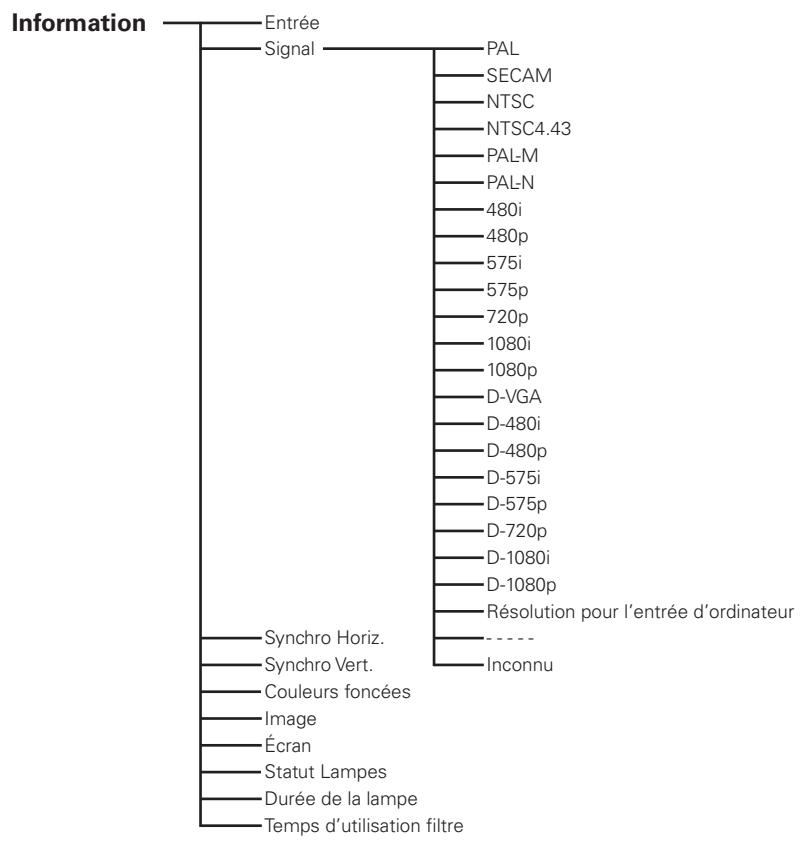

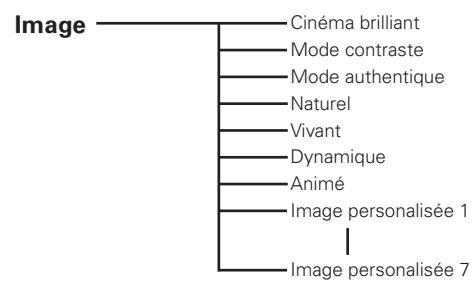

Arborescence des menus 54

Tableau des Modes Systeme 56

Spécifications techniques 57

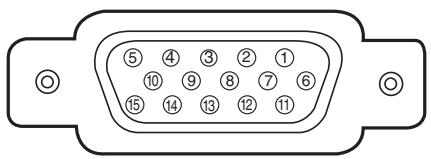

Configurations des bornes 58

Pièces en option 58

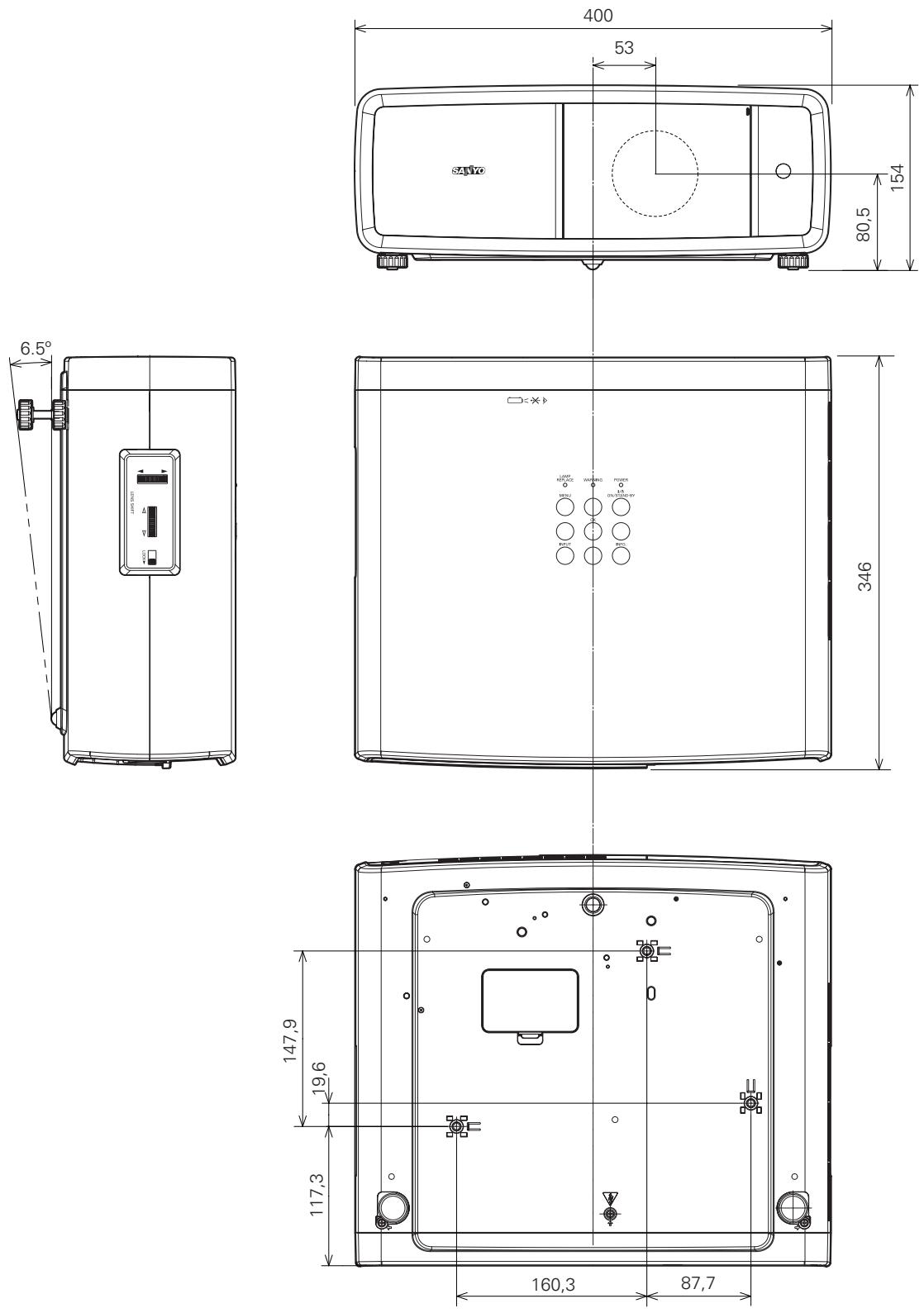

Dimensions 59

MARQUES DE COMMERCE

• Les noms de sociétés ou de produits mentionnés dans ce mode d'emploi sont des marques commerciales ou des marques déposées de leur société respective.

Avant d'utiliser ce projeteur, veuillez tire attentivement le present mode d'emploi; suivez correctement les instructions d'utilisation du projeteur.

Ce projecteur possède un grand nombre de caractéristiques et de fonctions très commodes. En suivant correctement les instructions d'utilisation du projecteur, vous pourrez utiliser au moins ses possibités, et le conserver en bon état de marchependant de longues années.

Si vous n'utilisez pas correctement l'appareil, non seulement如果您 réduirez la durée de vie du projecteur, mais vous risquerez de cause des anomalies de fonctionnement, un incendie ou d'autres accidents.

Si vous projecteur semble fonctionner incorrectly, lisez à nouveau ce mode d'emploi, vérifie les opérations et les branchements des cables, et essayez d'appliquer les solutions proposées dans la section "Guide de dépannage" se trouvant à la fin de ce manuel. Si l'anomalie persiste, contactez le revendeur chez qui vous avez acheté le projecteur ou un centre de service.

ATTENTION : POUR REDUIRE LE RISQUE

D'ELECTROCUTION, NE RETIREZ PAS LE COUVERCLE (OU LE DOS). L'APPAREIL NE CONTIENT AUCUNE PIECE SUSCEPTIBLE D'ETRE REPAREE PAR L'UTILISATEUR;

SEULE LA LAMPE POT ETRE REMPLACEE PAR L'UTILISATEUR. CONFIEZ TOUTES LES REPARATIONS A UN TECHNICIEN QUALIFIE.

CE SYMBOLE INDIQUE QU'UNE TENSION DANGEREUSE POUVANT CAUSER UNE ELECTROCUTION EST PRESENTE DANS L'APPAREIL.

!	CE SYMBOLE INDIQUE QUE LE MODE D'EMPLOI DE L'APPAREIL CONTIENT DES INSTRUCTIONS D'UTILISATION ET D'ENTRETIEN IMPORTANTES.

REMARQUE: Ce symbole et ce système de recyclage concernnet uniquement les pays de I'UE et ne concernent pas les autres pays.

Votre produit SANYO est donc et fabriqué avec des matériels et des composants de qualité supérieure qui peuvent être recyclés et réutilisés.

Ce symbole signifie que les équipements électriques et électroniques en fin de vie doivent être éliminés séparément des ordures menagères.

Nous vous prions donc de confier cet équipement à votre centre local de collecte/recyclage. Dans l'Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et électroniques usages.

Aidez-nous à conserver l'environnement dans lequel nous vivons!

VEUILLEZ LIRE ET CONSERVER CE MODE D'EMPLOI POUR REFERENCE ULTERIEURE.

Précautions de sécurité

AVERTISSEMENT: POUR REDUIRE LE RISQUE D'INCENDIE OU DE DECHARGE ELECTRIQUE, N'EXPOSEZ PAS L'APPAREIL A LA PLUIE OU A L'HUMIDITE.

• La lentille de projection du projecteur produit une lumière intense. Ne regardez pas directement dans la lentille de projection, ici pourrait entrainer des blessures aux yeux. Veiliez particulièrement à ce que des enfants ne regardent pas directement le rayon lumineux.
• Installez le projecteur à une position ajustée. Sinon, il y aurait risque d'incendie.

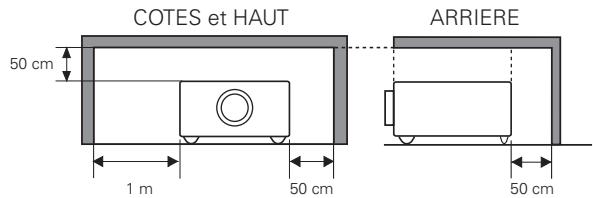

• Pour assurer une bonne circulation de l'air et un bon refroidissement de l'appareil, il est essentiel de laisser un espace suffisant au-dessus, sur les côts et à l'arrière du coffret du projecteur. Les dimensions mentionnées ici indiquent l'espace minimum requis. Si le projecteur doit être placé dans un meuble ou dans une installation fermée, il faut maintainir ces distances minimum.
• Veillez à ce que les ouvertures de ventilation du projecteur ne soient pas obstruées. Si le projecteur s'échauffe excessivement, ici risquera de réduire sa durée de service et de cause des accidents graves.

• Si le projeteur ne sera pas utilisé pendant une période prolongée, débranchez-le de la prise courant.

PRECAUTION POUR SUSPENDRE LE PROJECTEUR AU PLAFOND

Lorsque vous suspendez le projecteur au plafond, nettoyez les orifices d'entrée d'air, les filtres à air, ou le haut du projecteur périodiquement à l'aide d'un aspirateur. Si vous n'effectuez aucun nettoyage du projecteur

pendant une longue période, la poussière accumulée finira par bloquer le fonctionnement de la fonction de refroidissement, ce qui risquera de cause une panne ou un désastre.

NE PLACEZ PAS LE PROJECTEUR DANS UN ENDROIT COMPORTANT DES CORPS GRAS, DE L'HUMIDITE OU DE LA FUMEE, DANS UNE CUISINE PAR EXAMPLE, POUR EVITER DE CAUSER UNE PANNE OU UN DESASTRE. SI LE PROJECTEUR ENTRE EN CONTACT AVEC DE L'HUILE OU DES PRODUITS CHIMIQUES, IL RISQUERA D'ETRE ENDOMMAGE.

ATTENTION

Ne peut être utilisé dans une salle d'ordinateurs telle que définie dans la norme ANSI/NFPA 75 Standard for Protection of Electronic Computer/Data Processing Equipment.

Lisez toutes les instructions de sécurité et d'utilisation avant la mise en service du projecteur.

Lisez toutes les instructions données ici et conservez-les pour reférence ultérieure. Débranchez le projecteur de la prise secteur avant de le nettoyer. N'utilise pas de nettoyant liquide ou en aerosol. Pour le nettoyage, utilisez un chiffon humide.

Respectez tous les avertissements et instructions indiqués sur le projecteur.

Pour plus de protection lors d'un orage, ou si l'appareil est laissé sans surveillance ou non utilisé pendant une longue période, débranchez-le de la prise secteur. Ceci évitera des dommages dus aux éclairs et aux sautes de tension.

N'exposez pas cet apparéil à la pluie ou ne l'utilisez pas près de l'eau... par exemple dans un sous-sol humide, après d'une piscine, etc.

N'utilissez pas d'accessoires non recommends par le fabricant, car ils peuvent etre dangereux.

Ne place pas le projecteur sur un chariot, un support ou une table instables. Le projecteur risque de tomber et de causeur de graves blessures à un enfant ou un adulte, et d'être gravement endommagé. N'utilise qu'un chariot ou un support recommendé par le fabricant, ou vendu avec le projecteur. L'installation au mur ou sur une étagère doit être conforme aux instructions du fabricant, et doit être faite en utilisant un nécessaire d'installation approuvé par le fabricant.

L'ensemble projecteur/chariot doit etrem manipulé avec soin. Des arrêts brusques, une force excessive ou des surfaces irrégulières peuvent faire se renverser le chariot.

Des fentes et des ouvertures dans le coffret, à l'arrière et en dessous, sont prévues pour la ventilation, pour assurer un fonctionnement friable et pour éviter que l'appareil surchauffe.

Les ouvertures ne doivent jamais être couvertes avec un tissu ou d'autres objets, et les ouvertures inférieures ne doivent pas'être bloquées si le projecteur est placé sur un lit, un sofa, un tapis ou une autre surface du même type. Ce projecteur ne doit jamais être placé sur ou à proximé d'un radiateur ou d'une sortie de chauffage.

Ce projeteur ne doit pas etre place dans une installation encastrée telle qu'un meuble-bibliothèque, sans qu'une ventilation adequate ne soit prévue.

N'introduisez pas d'objets d'aucune sorte dans le projecteur par les fentes du coffret car ils risqueraient de toucher des composants placés sous haute tension dangereuse, ou de court-circuiter des pieces, ce qui pourrait causeur un incendie ou une décharge électrique. Ne renversez jamais de liquide sur le projecteur.

N'installez pas le projecteur à proximé des conduits de ventilation d'un climatisationur.

Ce projeteur ne doit fonctionner que sur une source d'alimentation conforme aux normes indiquées sur l'étiquette. En cas de doute, consultez votre revendeur agréé ou la compétie d'électricité locale.

Ne surchargez ni les prises de courant ni les rallonges car cela peut entraîner un incendie ou une décharge électrique. Ne placez aucun poids sur le cordon d'alimentation. Ne placez pas ce projecteur à un endroit où le cable d'alimentation risquera d'être piétiné et endommagé.

N'essayez jamais de réparer ce projecteur vous-même car l'ouverture ou le retrait de couvercles peut vous exposer à des tensions élevées dangereuses ou à d'autres dangers. Toutes les réparations doivent être effectuées par un personnel qualifié.

Débranche le projecteur de la prise secteur et confiez la réparation à un personnel qualifié dans les cas suivants:

a. Lorsque le cordon ou la fiche d'alimentation sont endommages ou effilochés.
b. Si du liquide a ete renversé sur le projecteur.
c. Si le projeteur a ete exposé à la pluie ou à l'eau.
d. Si le projecteur ne fonctionne pas normalement lorsqu'youesuivezcorrectementlesinstructions.Reglez unquiemement les commandes indiquees dansle mode d'emploi car un reglage incorrect d'autres commandes peutcauser des dommages exigeant l'intervention d'un technicien qualifie poureffectuer de gros travaux deréparation pour remettre le projecteur en état de marche
e. Si le projeteur est tombé ou si le coffret est endommagé.
f. Lorsque les performances du projecteur se dégrdent, il faut faire réparer l'appareil.

Lorsque des pieces de rechange sont requises, assurez-vous que le technicien a utilisé des pieces de rechange spécifiées par le fabricant, dont les caractéristiques sont identiques à celles de la piece originale. Les substitutions de pieces non autorisées peuvent cause un incendie, une décharge électrique ou des blessures corporelles.

Après tout travail de réparation ou d'entretien, demandez au technicien de faire les vérifications de sécurité habituelles pour confirmer que le projecteur est en parfait état de fonctionnement.

Pour l'utilisation aux Pays-Bas

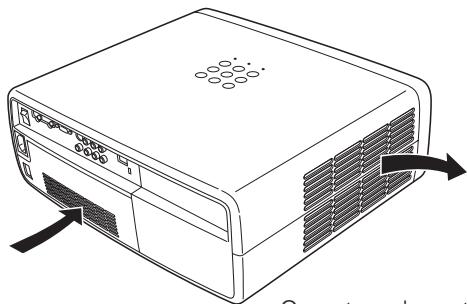

Circulation de l'air

Le coffret compte des ouvertures pour la ventilation, afin d'assurer le bon fonctionnement du produit et de le protégger contre la surchauffe; ces ouvertures ne doivent pas'être obstruées ou recouvertes par un objet.

ATTENTION

L'air chaud est expulsé par les ouvertures de sortie d'air. Lorsque vous utilisez ou que vous installez le projecteur, prenez les précautions suivantes.

• Ne placez aucun objet inflammable ou de bombe aérosol à proximé du projecteur, car de l'air chaud est expulsé par les ouvertures de ventilation.
• Veillez à ce que les ouvertures de sortie d'air seront situées à au moins 1 m des objets environnants.
• Ne touche pas les parties périphériques de l'ouverture de sortie d'air, en particulier les vis et les pieces métalliques. Ces parties deviennent chaudes lorsque le projecteur fonctionne.
• Ne posez pas d'objets sur le coffret. Les objets posés sur le coffret risquent non seulement d'être endommages, mais aussi ils risquent de s'enflammer sous l'effect de la chaleur dégagée par le projecteur.

Les ventilateurs dont le projecteur est équipé assurent son refroidissement. La vitesse de fonctionnement des ventilateurs change en fonction de la température interne du projeteur.

Ouverture d'entrée d'air
Ouverture de sortie d'air (sortie de l'air chaud)

Installation du projecteur à une position correcte

Installez le projecteur à une position correcte. Si vous l'installez à une position incorrecte, vous risquez de réduire la durée de vie de la lampe et de provoquer un incendie.

Ne penchez pas le projecteur de plus de 20 degrés d'un cotoé à l'autre.

Ne dirigez pas le projecteur vers le haut pour projeter une image.

NE PAS DIRIGER VERS LE HAUT

Ne dirigez pas le projecteur vers le bas pour projeter une image.

NE PAS DIRIGER VERS LE BAS

Ne place pas le projecteur sur l'un de ses cotses pour projeter une image.

NE PAS PLACER SUR LES COTES

Déplacement du projecteur

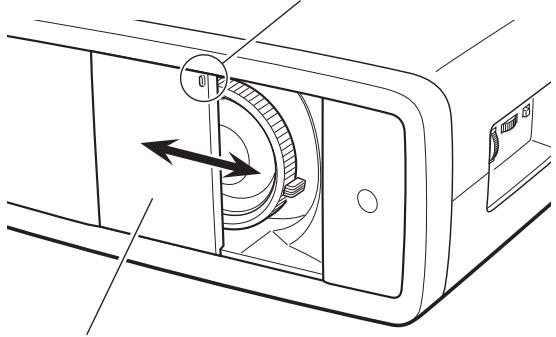

Lorsque vous déplacez le projecteur, veillez à ce que l'obturateur coulissant automatique soit fermé, rétractez les pieds régables, et verrouillez la lentille à l'aide du verrou de décalage de lentille afin d'éviter d'endommager la lentille et le coffret.

Si vous n'utilise pas le projecteur pendant une période prolongée, rangez-le dans un étui adéquat pour le protégger. Faites très attention lorsque vous manipulez le projecteur; veillez à ne pas le laisser tomber, le cogner, lui faire subir de forces excessives, ou empiler des objets sur son coffret.

PRECAUTION POUR LETRANSPORT DU PROJECTEUR

• Evitez absolument de laisser tomber ou de percuter le projecteur, sinon il pourrait subir des dommages ouprésenter des anomalies de fonctionnement.
• Pour transporter le projecteur, utilisez un étui de transport ajustat.
• Ne confiez le transport du projecteur à un agent de transport qu'après l'avoir mis dans un étui de transport ajustat. Sinon, le projecteur risquerait d'être endommagé. Pour faire transporter le projecteur par un agent de transport, demande conseil à votre revendeur.
• Ne rangez pas le projecteur dans son étui avant qu'il soit suffisamment refroidi.

Avis de la commission fédérale des communications

Cet apparéil a été testé et jugé conforme aux limites des apparèils numériques de la classe B, conformément à l'article 15 des jugements FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet apparéil produit, utilise et peut émettre de l'énergie de fréquence radio, et s'il n'est pas installé et utilisé conformément aux instructions, il pourrait produire des interférences affectant négativement les communications radio. Toutefois, il n'est pas garantie qu'aucune interférence ne se produit pas dans une installation particulière. Si cet apparéil cause des interférences affectant négativement la réception des émissions de radio et de télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, nous conseillons à l'utiliser d'essayer de corriger les interférences en prénant une ou plusieurs des mesures suivantes:

• Modifier l'orientation de l'antenne de réception, ou la placer à un autre endroit.
  Eloigner I'equipement du recepteur.
• Brancher l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Demander de l'aide au revendeur ou à un technicien de radio/télévision compétent.

L'utilisation d'un cable gainé est nécessaire pour que l'installation soit conforme aux limites de la classe B de la section B de l'article 15 des jugements FCC. N'effectuez aucun changement ou modification de l'équipement qui ne soit pas spécifique dans les instructions. Si vous effectuez de tels changements ou modifications, on pourrait为你 demander d'arrêter d'utiliser l'équipement.

Numéro(s) de modulo : PLV-Z2000

Nom commercial : Sanyo

Partie responsible : SANYO FISHER COMPANY

N° de téléphone : [phone]

NORMES DU CORDON D'ALIMENTATION SECTEUR

Le cordon d'alimentation secteur fourni avec ce projecteur est conforme aux normes d'utilisation du pays ou vous l'avez acheté.

Cordon d'alimentation secteur pour les Etats-Unis et le Canada:

Le cordon d'alimentation secteur utilisé aux Etats-Unis et au Canada figure dans la liste des

Underwriters Laboratories (UL) et est certifié par la Canadian Standard Association (CSA).

Le cordon d'alimentation secteur possède une fiche de ligne secteur avec mise à la masse. Ceci est un dispositif de sécurité qui garantit que la fiche est bien adaptée à la prise de courant. N'essayez pas de modifier ce dispositif de sécurité. Si vous ne pouvez pas introduire la fiche dans la prise, adressez-vous à votre électricien.

Cordon d'alimentation secteur pour le Royaume-Uni:

Ce cordon est déjà équipé d'une fiche moulée possédant un fusible, dont la valeur est indiquée sur la face de la broche de la fiche. Si vous doivent remplaner le fusible, un fusible BS 1362 de même calibre approuvé par ASTA et portant la marque ◎ doit être utilisé. Si le cache du fusible est détachable, n'utilise jamais la fiche sans son cache.

Si vous avez besoin de remplacer le fusible, veillez à ce qu'il soit d'une couleur identique à celle que vous pouvez voir sur la face de la broche de la fiche (rouge ou orange). Vous pouze vous procurer les caches de fusibles au service des pièces indiqué dans votre mode d'emploi. Si la fiche fournie n'est pas adaptée à votre prise de courant, veillez la couper et la détruire.

Youdevez préparercorrectementl'extrémiteducordonsoupleet fixerla ficheadéquate.

AVERTISSEMENT: IL EST DANGEREUX D'INTRODUIRE UNE FICHE DONT LE CORDON FLEXIBLE EST DENUDE DANS UNE PRISE DE COURANT SOUSTENSION.

Les fils du cordon secteur de cet apparil possedent des couleurs correspondant aux codes suivants:

Vert et jaune . Masse

Bleu Neutre

Brun . Conducteur

Comme les couleurs des fils du cordon secteur de cet apparéil peuvent ne pas correspondre aux marques de couleurs identifiant les bornes de votre fiche, procédez comme suit:

Le fil vert et jaune doit être connecté à la borne de la fiche marquee de la lecture E ou du symbole de masse de sécurité 12 , ou colorée en vert ou en vert et jaune.

Le fil bleu doit être connecté à la borne marquee de la dette N ou colorée en noir.

Le fil brun doit être connecté à la borne marquee de la lettuce L ou colorée en rouge.

AVERTISSEMENT: CET APPAREIL DOIT ETRE MISA LA MASSE.

LA PRISE DE COURANT DOIT ETRE INSTALLEE A PROXIMATE DE L'APPAREIL, ET ETRE FACILIMENT ACCESSIBLE.

① Ouverture de sortie d'air

ATTENTION

L'air chaud est expulsé par l'ouverture de sortie d'air. Ne placez pas d'objets sensibles à la chaleur à proximité de ce côte.

(2) Commandes et témoins sur le projecteur
③ Obturator coulissant automatique
(4) Lentille de projection
⑤ Bague de mise au point
6 Levier de zoom
⑦ Récepteur de télécommande infrarouge
Bague de décalage vertical de lentille (haut/bas)
Bague de décalage horizontal de lentille (gauche/droite)
10 Verrou de décalage de lentille
① Bornes et connecteurs
12 Interrupteur principal
13 Connecteur de cordon d'alimentation
14 Ouverture d'entrée d'air
15 Couvercle de la lampe
* Logement de sécurité Kensington

Ce logement a ete concu pour un verrou Kensingtonton utilise pour empesser tout vol du projecteur.

*Kensington est une marque déposée de ACCO Brands Corporation.

16 Pieds réglables
⑦ Couvercle de I'orifice de nettoyage du panneau RGB

Borne arrière

① COMPUTER

Connectez la sortie d'ordinateur ou la sortie video RGB. Scart à 21 broches à ce connecteur (p.16).

② S-VIDEO

• Branchez la sortie S-Viséo d'un équipement video à ce connecteur (p.15).

③ COMPONENT 1 ou COMPONENT 2

Branchez la sortie video component à ces connecteurs (p.15).

④ SERVICE PORT

Ce connecteur est utilisé pour effectuer des travaux d'entretien sur le projecteur.

⑤ HDMI 1 ou HDMI 2*

Branchez le signal de sortie HDMI d'un équipement video à ces bornes (p.16).

⑥VIDEO

Branchez la sortie videoe composite d'un équipement video à ce connecteur (p.15).

*Remarque concernant le connecteur HDMI:

Utilisez un connecteur HDMI d'une taille inférieure à celle indiquée ci-dessous. Sinon, vous ne pourrez pas connecter et utiliser les bornes HDMI 1 et HDMI 2 simultanément.

Dimensions maximum des connecteurs HDMI

LARGEUR

EPAISSEUR

Commandes sur le projecteur

① Témoin d'alimentation (POWER)

• Il s'allume continuellement en rouge lorsque le projeteur est en mode de veille.
• Il reste allumé en vert lorsque le projecteur fonctionne.
• Clignote en rouge pendant la période de refroidissement.
• Clignote en vert en mode d'extinction automatique (p.41).
• Clignote en orange lorsque l'obturator coulissant automatique est fermé pendant les opérations (p.53).

② Témoin d'alarme (WARNING)

• S'allume en rouge lorsque le projecteur a détecté une anomalie.
• Clignote en rouge lorsque la température interne du projecteur dépasse les limites d'utilisation (p.44, 53).

③ Témoin de remplacement de la lampe (LAMP REPLACE)

Ce témoin s'allume en jaune lorsque la durée de vie de la lampe du projecteur arrive à sa fin (p.49, 53).

④ Touche MENU

Utilisée pour ouvrir ou fermer le menu à l'écran (p.20).

⑤ Touche d'ENTREE (INPUT)

Utilisée pour selectionner la source d'entrée (p.24).

⑥ Touches de POINTAGE ▲▼▲

Pour sélectionner un élément ou ajuster les valeurs de réglage dans le menu à l'écran.

⑦ Touche OK

Pour executer l'objet selectionné ou l'utiliser pour acceder aux éléments des sous-menus (p.20).

⑧ Touche INFO.

Faite apparaitre les informations relatives à la source d'entrée (p.43).

9 Touche d'alimentation/attente (ON/STAND-BY)

Utilisée pour allumer ou eteindre le projecteur (p.18, 19).

Telecommande

① Touche d'ALIMENTATION/ATTENTE (ON/STAND-BY) Utilise pour allumer et eteindre le projecteur (p.18, 19).

② Touche de RÉINITIALISATION (RESET) Remise le réglage à la valeur précédente. Cette fonction n'est utilisable que quand vous Sélectionnez le menu Ajust. image (p.28 - 33) et le menu Réglage graphique (p.34).

③ Touche d'ECLAIRE (LIGHT)
Eclaire les touches de la télécommande pendant 10 secondes environ (p.22).

④ Touche MENU Utilisée pour ouvrir ou fermer le menu à l'écran (p.20).

⑤ Touches de POINTAGE ▲▼▲▶ Pour sélectionner un élément ou ajuster les valeurs de réglage dans le menu à l'écran.

6 Touche d'ECRAN (SCREEN) Sélectionne une taille d'écran (p.22, 35).

⑦ Touche de LUMINOSITE (BRIGHTNESS) Reglee la luminosite de l'imagre projetee (p.23, 28).

8 Touches d'ENTREE (INPUT) Sélectionne une source d'entrée (p.24).

⑨ Touche de CONTROL DE LA LAMPE (LAMP CONTROL) Sélectionne un mode de lampe (p.23, 29).

10 Touche d'ARRET SUR IMAGE (FREEZE) Pour immobiliser l'image projetée (p.23).

1 Touche SANS IMAGE (NO SHOW) Pour eteindre momentanement l'image projetee (p.23).

12 Touche de LOGO (LOGO) Pour afficher le logo Capture (p.23).

13 Touche de TEMPERATURE DE COULEUR (COLORTEMP) Pour régler la température de couleur de l'image projetée (p.28).

14 Touche de NETTETE (SHARPNESS) Pour régler la nettedé de l'image projetée (p.23, 29).

15 Touche de COULEUR (COLOR) Régée l'intensité de la couleur de l'image projetée (p.23, 28).

16 Touche de CONTRASTE (CONTRAST) Régèle le contraste de l'image projetée (p.23, 28).

17 Touche d'AJUSTEMENT DE L'IMAGE (IMAGE ADJ.) Pour afficher un par un les éléments du menu Ajust. image et régler directement les éléments sélectionnés (p.23, 28).

18 Touches de MODE D'IMAGE (IMAGE MODE) Pour selectionner un mode d'image (p.23, 27)

19 Touche INFO. Faite apparaitre les informations relatives à la source d'entrée (p.43).

2 Touche OK Pour executer l'objet selectionné ou l'utiliser pour acceder aux éléments des sous-menus (p.20).

② Touche ARRIERE (BACK) Pour revenir au menu précédent.

Remarque:

Pour garantir la sécurité des opérations, veuillez observer les précautions suivantes:

• Ne pliez pas, ne laissez pas tomber la télécommande, ne l'exposez pas à l'humidité ou à la chaleur.
• Pour le nettoyage, utilisez un chiffon doux et sec. N'applique pas de benzine, de diluant, de produit vaporisé ou de produit chimique sur la télécommande.

Plage d'utilisation de la télécommande

Dirigez la télécommande vers le projecteur (récepteur de télécommande infrarouge) lorsque vous appuyez sur une touche. La plage de fonctionnement maximale de la télécommande est de 5 m et 60^ environ, de l'arrête ou de l'avant du projecteur.

Installation des piles de la télécommande

1 Ouvrez le couvercle du compartment des piles.

Tirez le couvercle vers le haut et ouvrez-le.

2 Installez des piles neuves dans le compartment.

2 piles format AA

3 Replacez le couvercle du compartment des piles.

Pour assurer une bonne orientation des polarités (+ et -, veillez à ce que les bornes des piles soient fermement en contact avec les broches du logement.

• Lorsque vous remplacez les piles de la télécommande, le code de la télécommande revient automatiquement au code initial (Code 1) (p.41).

Pour assurer un fonctionnement correct, veuillez respecter les précautions suivantes:

• Utilisez des piles de type alcalin 2 AA ou LR06.
• Remplacez toujours les piles par yeux.
• N'utilisez pas une nouvelle pile avec une pile usée.
  Evitez tout contact avec de l'eau ou d'autres liquides.
• N'exposez pas les télécommandes à une humidité excessive ou à la chaleur.
• Ne faites pas tomber la télécommande.
• Si les piles ont fuit dans la télécommande, essuyez le compartment des piles et installez de nouvelles piles.
• Risque d'explosion si les piles sont remplacées par un type de piles incorrect.
• Jetez les piles usées conformément aux instructions.

Positionnement du projecteur

Ce projecteur a ete conu pour efectuer la projection sur une surface plane, avec une plaque de mise au point de 1,2 m à 9,2 m à la valeur de zoom maximum, et une plaque de 2,4 m à 18,4 m à la valeur de zoom minimum. Pour plus de details concernant la taille de I'ecran et la distance entre le projecteur et I'ecran, reportez-vous au tableau et a l'illustration ci-dessous.

Taille d'écran (L x H) mm Taux d'aspect 16 : 9	40"	80"	100"	150"	300"
	886 x 498	1771 x 996	2214 x 1245	3321 x 1868	6641 x 3736
Zoom (min.)	2,4 m	4,9 m	6,1 m	9,2 m	18,4 m
Zoom (max.)	1,2 m	2,4 m	3,0 m	4,6 m	9,2 m

Remarques:

• La luminosité de la salle a une grande influence sur la qualité de l'image. Il est conseilé de baisser l'éclairage ambient pour obtenir des images plus belles.
• Toutes les mesures sont approximatives et peuvent être différentes des valeurs réelles.

Pieds réglables

Vou puez regler l'angle de projection jusqu'à 6,5 degrés à l'aide des pieds réglabes.

1 Tournez les pieds réglables et inclinez le projecteur à la hauteur ajusté; pour élever les pieds, tournez les deux pieds dans le sens des aiguilles d'une montre.
Pour abaiser ou pour rétracter les pieds régiables, tournez les deux pieds dans le sens inverse des aiguilles d'une montre.

Déplacement de la lentille

Voupez deplacer manuellement la lentille de projection vers le haut et vers le bas, ou vers la gauche et vers la droite, à l'aide des bagues de decalage de lentille, afin d'ajuster la position d'une image projetée. Une fois la position ajustée, verrouilz la lentille à l'aide du verrou de decalage de lentille.

Déplacez la lentille de projection vers la gauche ou vers la droite à l'aide de la bague de décalage horizontal de lentille.

Déplacez la lentille de projection vers le haut ou vers le bas à l'aide de la bague de décalage vertical de lentille.

Décalage horizontal de lentille (gauche/droite)

Avant d'utiliser les bagues de décalage de lentille, assurez-vous que ce verrou est bien déverrouillé.

Décalage vertical de lentille (haut/bas)

completement vers le haut

Remarques:

• La(Meilleure image est obtuengete neralment sur l'axe central de la plaque de decalage de la lentille.
  Lorsque la lentille est decalée au maximum dans chaque direction, il est possible que l'image soit déformée sur le bord de l'écran.
  Lorsque la lentille est decalée au maximum dans le sens horizontal, il est impossible d'obtenir le decalage de lentille vertical maximum, et vice versa.
• Les bagues de décalage de lentille ont été verrouillées en usine. Avant d'utiliser les bagues de décalage de lentille, assurez-vous que le verrou de décalage de lentille soit bien déverrouillé.

Voupce necte ce pecteur a six appareils a la fois au maximum. Pour plus de details concernant les connexions, reportez-vous aux illustrations ci-dessous.

Branchement à un équipement video (Védo, S-Viséo)

Video, S-video

Utilisez un cable video ou un cable S-video (disponible dans le commerce).

Branchement à un équipement video (Component)

Component

Utilisez un cable component (en option).

Remarques:

• Pour plus de détails concernant la commande de cables en option, reportez-vous à la page 58.
• Lorsque vous raccordez un équipement HDTV aux bornes COMPONENT 1/2 du projecteur, il est possible que du bruit à lignesizontales apparaisse parfois. Dans ce cas, réglez la valeur de Synchro fine. Vous pouvez régler la valeur entre 0 et +31 (reportez-vous à la page 34).

Débranche les cordons d'alimentation du projecteur et de l'appareil extérieur de la prise secteur avant de brancher les câbles.

Branchement à un équipement video (HDMI, RGB Scart)

HDMI

Utilisez un cable HDMI (en option) pour HDMI.

RGB Scart

Utilisez un cable Scart-VGA fourni en option.

Branchement à un ordinateur

Ordinateur (Analogue)

Utilisez un cable VGA (disponible dans le commerce) ou un cable DVI-VGA (disponible dans le commerce).

Remarque:

• Pour plus de détails concernant la commande de câbles en option, reportez-vous à la page 58.

Débranche les cordons d'alimentation du projecteur et de l'appareil extérieur de la prise secteur avant de brancher les câbles.

Branchement du cordon d'alimentation secteur

Ce projecteur utilise une tension nominale d'entrée de 100 - 120 V CA ou 200 - 240 V CA. Le projecteur fera automatiquement la sélection de la tension d'entrée correcte. Il est unconçu pour fonctionner avec des systèmes d'alimentation monophasé avec conducteur neutre de prise de terre. Pour réduire les risques de décharge électrique, ne branche pas le projecteur dans un另一种 type de système d'alimentation.

Consultez votre revendeur autorisé ou un centre de service en cas de doute sur l'alimentation actuellément utilisée.

Branchez le projecteur à l'équipement périphérique avant d'allumer le projecteur.

ATTENTION

La prise de courant doit se trouver à proximé de cet apparéil et être facilement accessible.

Remarque:

Par mesure de sécurité, débranchez le cordon d'alimentation secteur lorsque le projecteur n'est pas utilisé.

Lorsque ce projecteur est branché à la prise de courant avec le cordon d'alimentation secteur et que l'interrupteur d'alimentation principal est sur la position de marche, le projecteur est en mode d'attente et consomme alors une faible quantité de courant.

Mettez l'interrupteur d'alimentation principal sur la position d'arrêt lorsque le projecteur n'est pas utilisé.

Branchez le cordon d'alimentation secteur (fourni) au projecteur.

REMARQUE CONCERNANT LE CORDON D'ALIMENTATION Le cordon d'alimentation secteur doit être conforme aux normes d'utilisation en vigueur dans le pays où vous utilisez le projecteur. Vérifiez le type de fiche secteur en vous référant au tableau ci-dessous; il faut utiliser le cordon d'alimentation secteur adéquat. Si le cordon d'alimentation secteur fourni n'est pas adapté à la prise secteur, adressez-vous à votre revendeur.
Côté projecteur	Côté prise secteur
Vers le connecteur du cordon d'alimentation du projecteur.	Pour les Etats-Unis et le Canada Masse Vers la prise secteur. (120 V CA)	Pour l'Europe continentale Vers la prise secteur. (200 - 240 V CA)	Pour le Royaume-Uni Vers la prise secteur. (200 - 240 V CA)

Mise sous tension du projecteur

1 Accomplir tous les branchements périphériques (avec l'ordinateur, le magnétoscope, etc.) avant d'allumer le projecteur.
2 Branchez le cordon d'alimentation secteur du projecteur dans une prise secteur, et mettez l'interrupteur principal sur la position de marche. Le témoin POWER s'allume alors en rouge.
3 Appuyez sur la touche ON/STAND-BY du projecteur ou de la télécommande.

Le témoin POWER devient vert, et les ventilateurs se mettent en marche. L'obturator coulissant automatique s'ouvre, puis un affichage des préparats apparait sur l'écran et le compte à rebours commence.

4 Une fois le compte à rebours terminé, la source d'entrée seLECTIONnée en dernier apparait sur l'écran.

Remarques:

• Si l'obturateur coulissant automatique ne s'ouvre pas correctement, le projecteur ne s'allumera pas et le témoin POWER clignotera en orange. Appuyez à nouveau sur la touche ON/STAND-BY pour faire redémarrer le projecteur.
• Lorsque "Arrêt cpte. à reb." ou "Off" est seLECTIONné dans la fonction Affichage, le compte à rebours n'apparait pas sur l'écran (p.40).
• Pendant la durée du compte à rebours, toutes les opérations sont inutilisables.
• Il est possible que l'image apparaisse foncée momentanément après que le projecteur a été allumé. Il faut un certain temps à la lampe pour se stabiliser après que l'alimentation électrique a été établie. Le mode des lampes et le mode d'image mémorés seront actifs une fois que la lampe se sera stabilisée.

Interrupteur principal

Source d'entrée sélectionnée

Utilisez cette languette lorsque vous effectuez les opérations manuellement.

Obturator coulissant automatique

Ne touche pas l'obturateur coulissant pendant qu'il se déplace, car vous pourriez causer une panne ou vous blesser.

Mise hors tension du projecteur

1 Appuyez sur la touche ON/STAND-BY sur le projecteur ou sur la télécommande; un message "Eteindre?" apparait alors sur l'écran. Appuyez à nouveau sur la touche ON/STAND-BY pour éteindre le projecteur.

Lorsque la fonction Confirmation de l'extinction est sur "Off", le projecteur s'éteint sans confirmation. (Reportez-vous à la section "Confirmation de l'extinction" dans le menu Réglages à la page 40.)

L'obturator coulissant automatique se ferme et le tímoin POWER se met à clignoter en rouge. Le clignotement continue pendant 90 secondes environ pendant que les ventilateurs fonctionnent.

2 Une fois que le projecteur s'est suffisamment refroidi pour pouvoir etre a nouveau allumé,le témoin POWER cesse de clignoter. Vous pouvez ensuitemettre l'interrupteur principal sur la position d'arrêt et débrancher le cordon d'alimentation secteur.

POUR CONSERVER LA DUREE DE VIE DE LA LAMPE,
ATTENDEZ AU MOINS 5 MINUTES AVANT D'ETEINDRE LA LAMPE APRES L'AVOIR ALLUMEE.

NE DEBRANCHEZ PAS LE CORDON D'ALIMENTATION
SECTEUR PENDANT QUE LES VENTILATEURS
FONCTIONNENT OU AVANT QUE LE TEMOIN POWER AIT
CESSE DE CLSIGNOTER. SINON, LA DUREE DEVIE DE LA
LAMPE SERA DIMINUEE.

NE FAITES PAS FONCTIONNER LE PROJECTEUR CONTINUELLEMENT SANS AUCUN INTERRUPTION. L'UTILISATION CONTINUE RISQUE DE DIMINUER LA DUREE DEVIE DE LA LAMPE. ETEIGNZE LE PROJECTEUR ET LAISSEZLE ETEINT PENDANT ENVIRONUNE HEURE PAR 24 HEURES.

Remarques:

• Si l'obturator coulissant automatique est fermé pendant le fonctionnement, le projecteur s'éteint automatiquement par mesure de sécurité. Veiliez à étéindre le projecteur en appuyant sur la touche ON/STAND-BY du projecteur ou de la télécommande après avoir utilisé le projecteur.
• Pendant que le témoin POWER clignote, le refroidissement de la lampe est en cours et il est impossible d'allumer le projecteur. Attendez que le témoin POWER ait cessé de clignoter pour allumer le projecteur.
• La vitesse de fonctionnement des ventilateurs change en fonction de la température interne du projecteur.
• Si le témoin WARNING clignote ou s'allume en rouge, reportez-vous à la section "Témoin WARNING" à la page 44.
• Ne rangez pas le projecteur dans son étui avant qu'il soit suffisamment refroidi.

Le message disparait après 4 secondes.

Utilisation du menu à l'écran

Vous pouvez régler ou configurer le projecteur en utilisant le menu à l'écran. Les menus possèdent une structure hierarchique comportant un menu principal divisé en sous-menus, qui sont eux-mêmes divisés en autres sous-menus. Pour plus de détails concernant la procédure utilisé pour effectuer les réglages, reportez-vous aux sections correspondantes dans ce mode d'emploi.

1 Appuyez sur la touche MENU du projecteur ou de la télécommande pour afficher le menu à l'écran.
2 Utilisez les touches de POINTAGE ▲▼ pourmettre en surbrillance ou selectionner un élément du menu principal. Appuyez sur la touche de POINTAGE ou sur la touche OK pour acceder aux éléments des sous-menus. (L'élément sélectionné est mis en surbrillance en ORANGE.)
3 Utilisez les touches de POINTAGE pour selectionner l'élément de sous-menu, et appuyez sur la touche de POINTAGE ou sur la touche OK pour acceder à l'élément sélectionné.
4 Utilisez les touches de POINTAGE ou la touche OK pour régler les paramètres ou passer d'une option à une autre, puis appuyez sur la touche OK ou sur la touche de POINTAGE pour l'activer et revenir au sous-menu.
5 Revenues au menu principal en appuyant sur la touche de POINTAGE. Pour quitter le menu à l'écran, appuyez à nouveau sur la touche MENU.

Commandes sur le projeteur

Télécommande

Menu à l'écran (Menu principal)

L'élément sélectionné est mis en surbrillance en ORANGE.

Menu à l'écran (Sous-menu)

Le menu et ses fonctions

Pour plus de détails concernant le contenu des menus, reportez-vous à l'Arborescence des menus aux pages 54 et 55.

① Image

Selectionnez un mode d'image parmi Cinéma brillant, Mode contraste, Mode authenticate, Naturel, Vivant, Dynamique, Animé, et Image personnalisée 1 - 7 (p.27).

② Ajust. image

Règle la Luminosité, Contraste, Couleur, Teinte, Température de couleur, Balance des gris (Rouge/Vert/Bleu), Nettété, Contrôle de la lampe, Gamma, Progressif, Réducteur de bruit, Menu avancé, Reset, Mémoriser (p.28 à 33).

③ Réglage graphique

Sélectionne Agrandissement, Horizontal, Vertical, Ajustement auto., Synchro fine et Total de points pour régler les paramètres correspondant au format du signal d'entrée (p.34).

④ Écran

Règle la taille de l'écran parmi Pleine largeur, Plein écran 16:9, Zoom, Mode sous-titres, 4:3 normal, 4:3 pleine hauteur, Déformation naturelle 1, Déformation naturelle 2 (p.35 à 36).

⑤ Entrée

Sélectionne une source d'entrée parmi Video, S-video, Component 1, Component 2, HDMI 1, HDMI 2 et Ordinateur. Pour l'entrée Video et S-video, Sélectionne un système video parmi AUTO, PAL, SECAM, NTSC, NTSC4.43, PAL-M, PAL-N (p.24 à 26).

⑥ Réglages

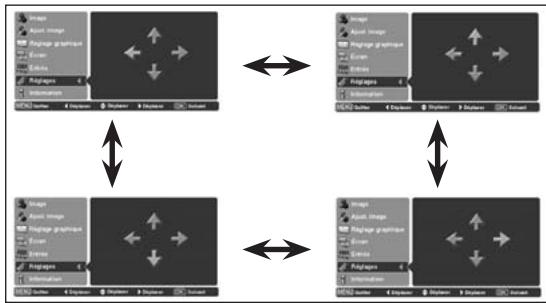

Pour changer différents réglages: Langue, Menu avancé, Position du menu, Plafond, Arrière, HDMI 1, HDMI 2, Fond, Renommer, Affichage, Logo, Confirmation de l'extinction, Capture, Extinction automatique, Télécommande, Obturator, Échantillon test, Compteur du filtr, Nettoyage, Altitude, Remise à zéro lampe, Port de service, et Réglages d'usine (p.37 - 42).

⑦ Information

Pour afficher les informations relatives à la source d'entrée: Source d'entrée, Signal, Synchro Horiz., Synchro Vert., Couleurs fonciées, Mode d'image, Taille de l'écran, Statut Lamps, Durée de la lampe et Temps d'utilisation filtre (p.43).

⑧ Guide

L'opération par touches est affichée.

Réglage du zoom et de la mise au point

Tournez le levier de zoom pour agrandir ou réduire l'image au zoom.

Tournez la bague de mise au point pour régler la mise au point de l'image projetée.

Fonctionnement de la télécommande

Pour certaines opérations utilisées fréquèment, il est conseillé d'utiliser la télécommande.

Voupe effectuer l'opération voulue en appuyant simplement sur l'une des touches, sans avoir a afficher le menu à l'écran.

Touche LIGHT

Appuyez sur la touche LIGHT pour éclairer les touches de la télécommande. Les éclairages seront éteints automatiquement lorsque vous n'appuyez sur aucune touche de la télécommande pendant 10 secondes.

Touche RESET

Appuyez sur la touche RESET pour réinitialiser les données réglées. Lorsqu'un élément du menu principal est sélectionné, tous les éléments de ses sous-menus sont réinitialisés; lorsqu'un élément de sous-menut est sélectionné, l'objet de sous-menut sélectionné seulement est réinitialisé. Cette fonction n'est utilisable que quand vous SéLECTIONNZ le menu Ajust. image (p.28 - 33) et le menu Réglage graphique (p.34).

Touche BACK

Pour revenir au menu précédent, appuyez sur la touche BACK. Lorsqu'il n'y a pas de menu précédent, le menu affiché actuellément disparaît.

Touche SCREEN

Appuyez sur la touche SCREEN pour sélectionner la taille d'écran voulue. Pour plus de détails, reportez-vous à la page 35.

Remarque:

• Pour plus de détails concernant les autres touches, reportez-vous à la page suivante.

Touches IMAGE MODE

Appuyez sur les touches IMAGE MODE (PRESET ou USER) pour selectionner le mode d'image youlu de l'écran. Pour plus de détails, reportez-vous à la page 27.

Touche IMAGE ADJ.

Appuyez sur la touche IMAGE ADJ. pour afficher les éléments du menu Ajust. image un par un, et régler directement l'élement sélectionné. Pour plus de détails, reportez-vous à la page 28.

Touche BRIGHTNESS

Appuyez sur la touche BRIGHTNESS pour faire apparaitre la barre d'ajustement de Luminosité, et utilisez les touches de POINTAGE ↓▶ pour ajuster la valeur de réglage. Une fois le réglage terminé, appuyez sur la touche MENU. Pour plus de détails, reportez-vous à la page 28.

Touche CONTRAST

Appuyez sur la touche CONTRAST pour faire apparaitre la barre d'ajustement de Contraste, et utilisez les touches de POINTAGE pour ajuster la valeur de réglage. Une fois le réglage terminé, appuyez sur la touche MENU. Pour plus de détails, reportez-vous à la page 28.

Touche COLOR TEMP.

Appuyez sur la touche COLOR TEMP. pour faire apparaitre la barre de réglage de température de couleur, et utilisez les touches de POINTAGE pour sélectionner les options désirées. Une fois le réglage terminé, appuyez sur la touche MENU. Pour plus de détails, reportez-vous à la page 28.

Touche COLOR

Appuyez sur la touche COLOR pour faire apparaitre la barre d'ajustement de Couleur, et utilisez les touches de POINTAGE ↓▶ pour ajuster la valeur de réglage. Une fois le réglage terminé, appuyez sur la touche MENU. Pour plus de détails, reportez-vous à la page 28.

Touche SHARPNESS

Appuyez sur la touche SHARPNESS pour faire apparaitre la barre de réglage de nettoyé, et utilisez les touches de POINTAGE «▶ pour ajuster la valeur de réglage. Une fois le réglage terminé, appuyez sur la touche MENU. Pour plus de détails, reportez-vous à la page 29.

Touche LOGO

Pour afficher l'image établie dans le réglage de logo. Pour annuler, appuyez à nouveau sur la touche LOGO, ou appuyez sur n'importe qu'elle autre touche. Pour plus de détails, reportez-vous à la page 40.

Touche LAMP CNTROL

Appuyez sur la touche LAMP CONTROL pour sélectionner le mode de lampe youlu pour changer la luminosité de l'écran.

Normal Luminositénormale.
Auto 1 . Luminosité correspondant au signal d'entrée.
Auto 2 . Moins lumineux et plus doux que Auto 1.
Eco Diminue la luminosité et réduit la consommation de courant de la lampe.

Le mode des lampes est mis automatiquement sur "Eco" lorsqu'aucun signal n'est entré.

Touche NO SHOW

Appuyez sur la touche NO SHOW pour faire apparaitre une image entièrement noire. Pour returner à la normale, appuyez de nouveau sur la touche NO SHOW ou appuyez sur n'importe qu'elle autre touche.

Touche FREEZE

Appuyez sur la touche FREEZE pour immobiliser l'image sur l'écran. Pour annuler la fonction de arrêt sur image, appuyez de nouveau sur la touche FREEZE ou appuyez sur n'importe qu'elle autre touche.

Remarques:

• Pour les autres touches, reportez-vous à la page précédente.
• Si vous appuyez sur la touche OK après avoir reglé chaque éléments du menu Ajust. image, le menu principal apparait.

Remarque:

• Il est impossible de sélectionner l'utilisateur lorsque l'image n'a pas eté capturée.

Le message disparait après 4 secondes.

Sélection du système et de la source d'entrée

Choisissez une source d'entrée en appuyant sur la touche INPUT du projeteur ou sur les touches INPUT de la télécommande (voir ci-dessous).

Remarque:

• Avant de sélectionner une source d'entrée à l'aide de ces touches, vous doivent régler chaque entrée sur les formes de signal correctes en utilisant les opérations par menu décrites aux pages 25 et 26.

Touche INPUT

Touches INPUT de la télécommande

Appuyez sur les touches VIDEO, S-VIDEO, C1, C2, H1, H2 ou PC de la télécommande en fonction de la source d'entrée utilisé.

VIDEO Lorsque le signal d'entrée video est connecté au connecteur VIDEO, Sélectionnez VIDEO.
S-VIDEO Lorsque le signal d'entrée video est connecté au connecteur S-VIDEO, selectionnez S-VIDEO.
C1 Lorsque le signal video est connecté au connecteur COMPONENT 1, appuyez sur C1.
C2 Lorsque le signal video est connecté au connecteur COMPONENT 2, appuyez sur C2.
H1 Lorsque le signal video est connecté à la borne HDMI 1, appuyez sur H1.
H2 Lorsque le signal video est connecté à la borne HDMI 2, appuyez sur H2.
PC Lorsque le signal d'entrée de l'ordinateur est branché au connecteur COMPUTER, Sélectionnez PC.

Télécommande
Touches INPUT

Remarque:

• Lorsque vous passez de HDMI1 à HDMI2 ou vice versa, il est possible que le signal soit momentanément interrompu selon l'équipement utilisé.

Opération par Menu

1 Sélectionnez le menu Entrée à l'aide des touches de POINTAGE ▲▼ et appuyez sur la touche de POINTAGE ou sur la touche OK pour acceder aux éléments des sous-menus.
2 Utilisez les touches de POINTAGE ▲▼ pour sélectionner une source d'entrée et appuyez sur la touche de POINTAGE ◆ ou sur la touche OK. L'élement selektionné sera alors coché.
3 Lorsque vous selectionnez Video ou S-video, appuyez sur la touche de POINTAGE pour faire apparaitre le menu Systeme.
4 Utilisez les touches de POINTAGE ▲▼ pour sélectionner le système voulu, et appuyez sur la touche OK ou sur la touche de POINTAGE ▷.
5 Lorsque vous sélectionnez Ordinateur, appuyez sur la touche de POINTAGE pour faire apparaitre le menu Sélection de source.
6 Utilisez les touches de POINTAGE ▲▼ pour sélectionner la source voulue, et appuyez sur la touche OK ou sur la touche de POINTAGE ▷.

Védo ou S-Viséo

Lorsque le signal d'entrée video est branché au connecteur VIDEO ou S-VIDEO, Sélectionnez Video ou S-video respectivement.

Auto

Le projecteur détecte automatiquement le système video entre, puis se règle automatiquement pour offrir un fonctionnement optimal.

Lorsque le système video est PAL-M ou PAL-N, Sélectionnez le système manuellement.

Si le projecteur ne peut pas reproduire l'image video correcte, il est nécessaire de selectionner un format de signal de diffusion spécifique parmi les systèmes PAL, SECAM, NTSC, NTSC 4.43, PAL-M ou PAL-N.

Component 1 ou Component 2

Lorsque le signal d'entrée video est connecté aux connecteurs Y-Pb/Cb-Pr/Cr, sélectionnez Component 1 ou Component 2.

Le projecteur détecte automatiquement le système video entre, puis se règle automatiquement pour offrir un fonctionnement optimal.

Menu Entrée

Menu Systeme (Video/S-Video)

HDMI 1 ou HDMI 2

Lorsque le signal video est connecté aux bornes HDMI 1 ou HDMI 2, selectionnez HDMI 1 ou HDMI 2 respectivement.
Le projecteur detecte automatique le système video entre, puis se rgle automatique pour offrir un fonctionnement optimal.

Si le signal de sortie de l'équipment video ne correspond pas au signal d'entrée du projecteur, vous risquez de ne pas pouvoir obtenir une image de très bonne qualité.

Si la partie foncée de l'image n'apparait pas clairment (trop foncée ou trop claire), essayez de selectionner "HDMI 1" ou "HDMI 2" dans le menu Réglages à la page 38.

Remarque:

• Lorsque vous passez de HDMI1 à HDMI2 ou vice versa, il est possible que le signal soit momentanément interrompu selon l'équipement utilisé.

Ordinateur

Lorsque le signal d'entrée est branché au connecteur COMPUTER, Sélectionnez Ordinateur.

RGB (Analogue)

Lorsque la source d'entrée est une source analogue provenant d'un ordinateur connecté à la borne COMPUTER, Sélectionnez RGB (Analogue).

RGB (Scart)

Lorsque la source d'entrée est Scart, avec un lecteur DVD connecté à la borne COMPUTER, Sélectionnez RGB (Scart).

Ce projecteur se règle automatiquement sur les différents types d'ordinateurs basés sur VGA, SVGA, XGA,WXGA ou SXGA grâce à son système de multibalayage et à sa fonction Ajustement auto (p.34). Si Ordinateur est sélectionné comme source de signal, ce projecteur détecte automatiquement le format du signal et s'accorde pour projeter une image correcte sans qu'il soit nécessaire d'effectuer d'autres réglages. (Les formats de signal disponibles dans ce projecteur sont indiqués à la page 56.)

Menu Sélection de source

Sélection du mode d'image

You pouze selectionner le mode d'imag pour chaque source d'entree.

Opération directe

Appuyez sur les touches IMAGE MODE (PRESET ou USER) de la télécommande pour selectionner le mode d'image youlu.

Utilisez la touche PRESET pour sélectionner Cinéma brillant, Mode contraste, Mode authenticate, Naturel, Vivant, Dynamique et Animé. Utilisez la touche USER pour sélectionner Image personnalisée 1 - 7.

Vous pouvez aussi changer le mode d'image en appuyant sur la touche PRESET ou sur la touche USER de la télécommande pendant plus de 2 secondes. Lorsque vous appuyez sur la touche PRESET, le sous-menu Prééglage apparait avec une coche sur le mode d'image actuellément établi. Lorsque vous appuyez sur la touche USER, le sous-menue Utilisateur apparait avec une coche sur le mode d'image actuellément établi. Utilisez les touches de POINTAGE ▲▼ pour sélectionner le mode d'image désiré, puis appuyez sur les touches de POINTAGE ▲ ou OK. L'élement sélectionné est coché.

Opération par Menu

1 Appuyez sur les touches de POINTAGE ▲▼ pour sélectionner le menu Image, et appuyez sur les touches de POINTAGE ▷ ou sur la touche OK pour acceder aux éléments des sous-menus.
2 Utilisez les touches de POINTAGE ▲▼ pour sélectionner le mode d'image vous, puis appuyez sur les touches de POINTAGE ◆ ou sur la touche OK. L'élement sélectionné sera alors coché.

Cinéma brilliant

Pour visionner des films dans une salle lumineuse.

Mode contraste

Pour visionner des images en 3D contrastées dans une salle obscure.

Mode authentique

Pour visionner des images aux tons de couleurs plus doux, sans contraste excessif, dans une salle obscure.

Naturel

Pour visionner des images reproduites fidèlement, sans aucun contrôle par le projecteur, dans une salle obscure.

Vivant

Pour visionner des images video claires et contrastées telles que des images télévisées de sport ou de films, dans une salle obscure.

Dynamique

Pour visionner des images contrastées dans une salle lumineuse.

Animé

Pour visionner des images contrastées avec une extension maximum.

Image personalisable 1 - 7

Pour afficher le mode d'image préréglée par l'utilisateur dans le menu Ajust. image. (p.28 - 33).

Remarque:

• Il est impossible d'utiliser le menu Image sans signal d'entrée.

Touche PRESET

Cinéma brilliant Mode contraste

Mode authentique Naturel Vivant

Dynamique Vivid Cinéma brilliant ……

Touche USER

Image personalisée 1 Image personalisée 2

Image personalisée 3 Image personalisée 4

Image personalisée 5 Image personalisée 6

Image personalisée 7 Image personalisée 1

Menu Image

Mode d'image sélectionné

Appuyez sur la touche de POINTAGE pour passer aux éléments suivants.

Réglage du mode d'image

Vou puez regler le mode d'imag pour chaque source d'entree; le reglage sera conservé jusqu'a ce que le projecteur soit eteint ou que le mode d'imag soit changé.

Opération directe

Appuyez sur la touche IMAGE ADJ. de la télécommande pour faire apparaitre les éléments du menu Ajust. image un par un et régler directement l'objet selectionné.

Utilisez les touches de POINTAGE ▲▼ pour sélectionner l'élement voulu, et les touches de POINTAGE ▲▷ pour ajuster les régliages. Une fois les régliages terminés, appuyez sur la touche MENU. Si vous appuyez sur la touche OK après avoir réglié chaque éléments, le menu à l'écran apparait.

Opération par Menu

1 Appuyez sur les touches de POINTAGE ▲▼ pour sélectionner le menu Ajust. image, et appuyez sur les touches de POINTAGE▶ ou sur la touche OK pour acceder aux éléments des sous-menus.
2 Utilisez les touches de POINTAGE pour selectionner l'élément youlu, et appuyez sur la touche de POINTAGE ou sur la touche OK pour acceder à l'élément sélectionné. La barre d'ajustement apparait alors.
3 Utilisez les touches de POINTAGE pour ajuster les valeurs de réglage, et appuyez sur la touche OK.

Luminosite

Appuyez sur la touche de POINTAGE ↓ pour diminuer la luminosité; appuyez sur la touche de POINTAGE ↑ pour augmenter la luminosité. (De -31 à +31)

Contraste

Appuyez sur la touche de POINTAGE pour diminuer le contraste; appuyez sur la touche de POINTAGE pour augmenter le contraste. (De -31 à +31)

Couleur

Appuyez sur la touche de POINTAGE pour diminuer l'intensité de la couleur; appuyez sur la touche de POINTAGE pour augmenter l'intensité de la couleur. (De -31 à +31)

Teinte

Utilisez les touches de POINTAGE pour régler la valeur de la teinte pour obtenir une balance des couleurs ajustée. (De -31 à +31)

Température de couleur

Utilisez les touches de POINTAGE pour sélectionner le niveau de température de couleur désiré (Haut 2, Haut 1, Default, Bas 1 ou Bas 2). Default est basé sur le mode d'image actuément établi (p.27).

Remarques:

• Il est impossible de sélectionner Teinte lorsque le système video est PAL, SECAM, PAL-M ou PAL-N dans l'entrée Video ou S-video.
• Il est impossible d'utiliser le menu Ajust. image sans signal d'entrée.

Telecommande

Lorsque le menu Avancé est régle sur Off.

Luminosite Contraste Couleur Teinte Température de couleur Rouge Vert Bleu Nettete Contrôle de la lampe Gamma Progressif Réducteur de bruit Luminosite ....

Lorsque le menu Avancé est régèle sur On.

Luminosite Contraste Couleur Teinte Température de couleur Rouge Vert Bleu Netteté Contrôle de la lampe Gamma Progressif Reducteur de bruit Mode Iris Réglage iris Expansion autom.du noir Renforcement de contraste Pics de transitions Réglages des paramètres couleur Liste de couleurs Gamma dynamique 3D-Y/C Gamma personnelisé Luminosite ....

Remarque:

• Selon le signal d'entrée, il est possible que 3D-Y/C n'apparaisse pas.

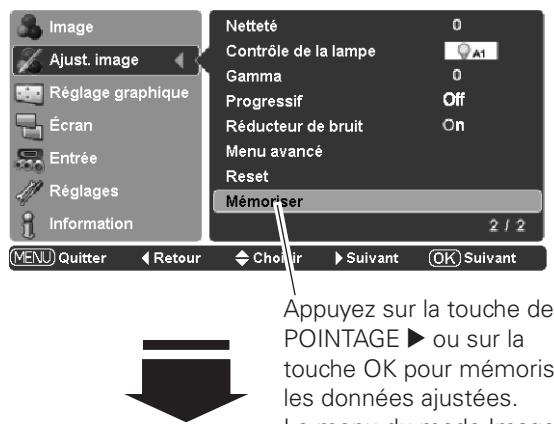

Menu Ajust. image

Remarque:

• L'image ci-dessus est un exemple avec le mode d'image régle sur "Naturel." Chaque valeur varie selon le mode d'image sélectionné (p.27).

Passez à la page suivante...

Balance des gris (Rouge)

Appuyez sur la touche de POINTAGE ↓ pour éclairir les tons rouges; appuyez sur la touche de POINTAGE ▷ pour fencer les tons rouges. (De -31 à +31)

Balance des gris (Vert)

Appuyez sur la touche de POINTAGE pour éclairir les tons verts; appuyez sur la touche de POINTAGE pour foncer les tons verts. (De -31 à +31)

Balance des gris (Bleu)

Appuyez sur la touche de POINTAGE pour éclairir les tons bleus; appuyez sur la touche de POINTAGE pour fencer les tons bleus. (De -31 à +31)

Netteté

Appuyez sur la touche de POINTAGE pour diminuer la nettete de l'image; appuyez sur la touche de POINTAGE pour augmenter la nettete de l'image. (De -7 à +7)

Contrôle de la lampe

Cette fonction permet de modifier la luminosité de l'écran. Utilisez les touches de POINTAGE pour sélectionner le mode des lampes youlu. Vous pouvez aussi sélectionner le mode des lampes en appuyant sur la touche LAMP CONTROL de la télécommande.

Normal.... Luminositénormale.
Auto 1 . . . . Luminosite correspondant au signal d'entrée.
Auto 2 . . . . Moins lumineux et plus doux que Auto 1.
Eco. Diminue la luminosité et réduit la consommation de courant de la lampe.

Le mode des lampes est mis automatiquement sur "Eco" lorsqu'aucun signal n'est entrez.

Gamma

Utilisez les touches de POINTAGE pour régler la valeur de gamma pour obtenir un contraste moins équilibré. (De -7 à +7)

Progressif

Un signal video peut être affiché en signal progressif. Utilisez les touches de POINTAGE pour sélectionner les options voulues.

Off . . . . Non activé.

Mode1 .. Sélectionnez "Mode1" pour les images animées.

Mode2 .. Sélectionnez "Mode2" pour les images fixes.

Film . . . . Sélectionnez " Film " pour visionner un film. Grâce à cette fonction, le projecteur peut reproduce les images avec la qualité du film d'origine; cette fonction est utilisable avec les sources video à déroulement 3-2 et 2-2.

Réducteur de bruit

Il est possible de réduire les interférences de bruit sur l'écran.

Appuyez sur les touches de POINTAGE pour changer le mode de réducteur de bruit.

Off . . . . Le mode de réducteur de bruit est désactivé (Off).

On . . . . Le mode de réducteur de bruit est activé (On).

Remarques:

• Si I'un quelconque des paramètres de la balance des gris (Rouge, Vert ou Bleu) est ajusté, le niveau de température de couleur passera à "Utilisateur."
• Il est impossible de selectionner Progressif avec l'entrée d'ordinateur lorsque le format du signal video est 480p, 575p, 720p ou 1080p.

Passez à la page suivante...

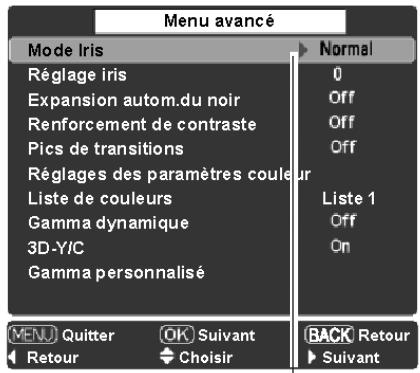

Menu avancé

Cette fonction ne peut être selectionnée que quand le menu Avancé est sur "On" dans le menu Réglages (p.37). Vous pouvez régler les éléments suivants en utilisant cette fonction.

Mode Iris

Réglez l'ouverture de la lampe. Sélectionnez parmi les options suivantes:

Normal . . Vitesse d'ouverture-fermeture normale

Rapide . . Vitesse d'ouverture-fermeture rapide

Fixe. . . . . Ouverture fixe de la lampe régée dans la plage d'iris

Remarque:

• Le bruit acoustique augmente lorsque l'option "Rapide" est sélectionnée.

Réglage iris

Réglez la limite supérieure de l'ouverture de la lampe (De -63 à 0).

Remarque:

• La valeur change selon le mode d'image sélectionné.

Expansion autom.du noir

Renforce le noir dans les zones claires d'une image. Vous pouvez désirier parmi 4 niveaux de réglage (Off/Bas/Mémium/Haut).

Renforcement de contraste

Règle le contraste des scènes claires en 4 niveaux (Off/Bas/Mémium/Haut).

Pics de transitions

Règle la nettété des contours de l'image en 4 niveaux (Off/Bas/Médium/Haut).

Réglages des paramètres couleur

Règle le niveau, la phase et le gamma de n'importequelle couleur. Vous pouvez<mémoriser jusqu'à huit (8) données de réglage des paramètres couleurs. Pour plus de détails, reportez-vous à “RéGLAGES DES PARAMÉTRES COULEUR” à la page 32.

Listede couleurs

Sélectionnez une liste de couleurs parmi les options suivantes:

Paramétrage couleur standard....... Pas de correction des couleurs

Liste 1 . . Correction générale des couleurs mémorisées

Liste 2 . . Correction des couleurs de peau

Liste 3 . . . Renforcement de la luminosité des couleurs primaires

Utilisateur . . Correction personalisée dans les listes de couleurs ci-dessus

Remarques:

• L'option "Utilisateur" ne sera affichée que si la fonction de Réglage des paramètres couleurs est exécutée.
• Si aucun mode d'image personnalisée n'est mémorisé, la valeur par défaut sera affichée.

Gamma dynamique

Règle le niveau pour la correction de gamma dynamique. Sélectionnez parmi les options suivantes:

Off . . . . . Désactive la correction de gamma dynamique.

• L'une des options ci-dessus apparaît selon le mode d'image sélectionné.

Appuyez sur la touche de POINTAGE ou sur la touche OK pour acceder à l'élément sélectionné. La barre d'ajustement apparait alors.

Utilisez les touches de POINTAGE pour ajuster les valeurs de réglage, et appuyez sur la touche OK. Si vous appuyez sur la touche de POINTAGE , vous pourrez seLECTIONner l'élément suivant.

3D-Y/C

Sépare au mieux la couleur et le signal de luminosité pour réduire les croisements de couleurs et les interférences de points. Appuyez sur les touches de POINTAGE pour changer le mode 3D-Y/C.

On . . . . Le mode 3D-Y/C est activé (On).

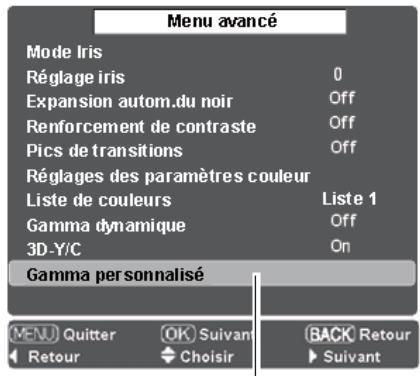

Gamma personnelé

Réglez R, G, B pour Brokeré de contraste désiré.

Selectionnez Gamma personnelé dans le menu Avancé, puis appuyez sur les touches de POINTAGE ou OK. La fenêtre de gamma personnelé apparait. Utilisez les touches de POINTAGE

▲▼ pour selectionner l'élement désiré parmi Gamma Rouge, Gamma Vert et Gamma Bleu, puis appuyez sur les touches de POINTAGE ou OK pour faire apparaitre la fenêtre de réglage de gamma. Le pointeur gamma coloré indique l'emplacement où vous faites le réglage. Le pointeur gamma blanc indique l'emplacement où la valeur est réglée.

Remarques:

• La position par défaut du pointeur gamma est située au centre de la barre de gamma. Une fois que vous avez effectué un réglage, le pointeur gamma reste à l'emplacement où le réglage a été effectué.
• Les valeurs sont régles à 0 lorsqu'aucun réglage n'est effectué.

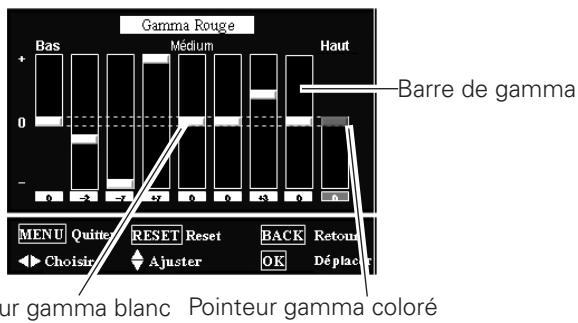

Utilisez les touches de POINTAGE pour déplacer le pointeur gamma coloré parmi les barres de gamma (9 barres) pour sélectionner une barre de gamma désirée. Utilisez les touches de POINTAGE pour déplacer le pointeur gamma coloré dans la barre de gamma (de -7 à +7 , sauf pour les barres des extrémités gauche et droite) pour régler la valeur de gamma. Le réglage que vous effectuez est reflêté sur l'écran lorsque vous changez la valeur de réglage.

Remarque:

• Lorsque vous appuyez sur la touche de POINTAGE à l'extrémité droite de la barre de gamma, la fenêtre de réglage de couleur de gamma suivante apparait (R → G → B → R → …). Lorsque vous appuyez sur la touche de POINTAGE à l'extrémité gauche de la barre de gamma, la fenêtre de réglage de couleur de gamma suivante apparait (R → B → G → R → …).

Appuyez sur les touches de POINTAGE ou OK pour acceder à l'objet selectionné. La fenêtre de gamma personnelé apparaît.

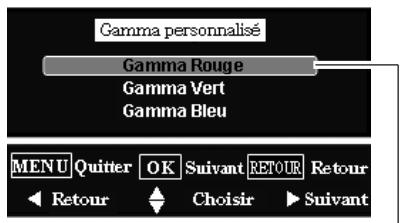

GAMMA PERSONNALISE

Utilisez les touches de POINTAGE ▲▼ pour sélectionner l'objet désiré, puis appuyez sur les touches de POINTAGE▶ ou OK. La fenêtre de réglage de gamma apparait.

REGLAGE DE GAMMA

Lorsque you appuyez sur la touche de POINTAGE à l'extrémité droit de la barre de gamma dans Gamma Rouge, le Gamma Vert doté du pointeur gamma coloré sur la barre de gamma à l'extrémité gauche apparait.

RéGLAGES DES PARAMÉTRES COULEUR

COLOR MANAGEMENT LIST

Délectionnez Réglages des paramètres couleur dans le menu Avancé, puis appuyez sur la touche OK ou sur la touche de POINTAGE . La COLOR MANAGEMENT LIST apparait alors. Vous pouvez memoriser jusqu'à 8 données de réglages des paramètres couleur de la liste.

Dans la COLOR MANAGEMENT LIST, les données des couleurs ajustées sont cochées pour reflérer les changements apportés à l'image. Vous pouvez aussi désirir s'il faut où ou non appliquer les données de couleur régles de la liste à une image projetée.

Supprimez la coche si vous ne voulez pas appliquer les données de couleur régles; sélectionnez la coche puis appuyez sur la touche OK. La coche est alors supprimée.

Si vous voulez refaire le réglage de la couleur, Sélectionnez une case de données de couleur dans la liste et appuyez sur la touche OK. La fenêtre COLOR SELECTION apparait, et vous pouvez alors refaire le réglage de la couleur. Pour la sélection des couleurs, voir ci-dessous.

Si vous voulez supprimer des données de couleur particulieres de la liste, Sélectionnez la boîte DEL des données de couleur puis appuyez sur la touche OK. La boîte de confirmation apparait alors. Sélectionnez [Oui] puis appuyez sur la touche OK.

Appuyez sur la touche OK lorsque vous sélectionnez les éléments suivants.

ALL DEL. Supprime toutes les données de la liste. Appuyez sur la touche OK; la boîte de confirmation apparait alors. Sélectionnez [Oui] puis appuyez sur la touche OK.

COLOR M. . . . . Aliez à COLOR SELECTION.

EXIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Quittez le mode Réglages des paramètres couleur et revenez au menu Avancé. Pour mémoriser les données ajustées, reportez-vous à la section “Mémoriser” à la page suivante.

Appuyez sur la touche MENU lorsque vous poulez revenir au menu Avancé.

COLOR SELECTION

Appuyez sur la touche OK lorsque "COLOR M." est sélectionné dans la COLOR MANAGEMENT LIST. La Color management list disparait alors, et le pointeur des Réglages des paramètres couleur apparait.

Utilisez les touches de POINTAGE ▲▼▲▶ pour placer le pointeur dans un endroit où vous pouze ajuster la couleur, puis appuyez sur la touche OK. L'image projetée s'immobilise et la fenêtre COLOR SELECTION apparait. (Il se peut que certaines couleurs ne soient pas ajustées; dans ce cas, un point d'exclamation s'affiche.)

Sélectionnez COLOR LEVEL, COLOR PHASE ou GAMMA à l'aide des touches de POINTAGE ▲▼, et utilisez les touches de POINTAGE ▲▷ pour les régler. Pendant que vous effectuez ce réglage, les changements correspondants sont reflétés dans l'image projetée. Si vous appuyez sur la touche MENU pendant que vous utilisez la sélection des couleurs, le pointeur de Réglages des paramètres couleur sera réinitialisé.

Une fois le réglage terminé, appuyez sur la touche OK pour faire apparaitre la Color management list.

Supprimez la coche de la case si vous ne poulez pas appliquer ces données de couleur régles à l'image projetée.

Selectionnez la case DEL si vous voulez supprimer les données régles. La boîte de confirmation apparait alors.

Sélectionnez [Oui] pour supprimer les données des couleurs sélectionnées.

COLOR SELECTION

Pointeur des Reglages des paramètres couleur

Utilisez les touches de POINTAGE ▲▼

pour placer le pointeur sur une zone où vous ajuster la couleur, puis appuyez sur la touche OK. La fenêtre COLOR SELECTION apparait alors.

COLOR SELECTION

COLOR LEVEL

BEFORE

COLOR PHASE

AFTER

GAMMA

(MEN) Retour

Choisir

Ajuster

OK Suivant

Après avoir reglé les paramètres Color level, Color phase et Gamma, appuyez sur la touche OK.

Faites apparaitre la Color management list

Pour mémoriser les données réglées, quitterz le mode de Réglages des paramètres couleur et placez-vous sur "Mémoriser" dans le menu Ajust. image. (Reportez-vous à la page 33.)

Reset

Pour réinitialiser les données régles, Sélectionnez Reset et appuyez sur la touche de POINTAGE ou sur la touche OK. La boîte de confirmation apparait alors. Sélectionnez [Oui] puis appuyez sur la touche OK. Tous les réglages reviennentront à leur valeur précédente. Vous pouvez aussi réinitialiser les données régles en appuyant sur la touche RESET de la télécommande.

Mémoriser

Pour mémoriser les données régles, Sélectionnez Mémoriser et appuyez sur la touche de POINTAGE ou sur la touche OK. Utilisez les touches de POINTAGE ▲▼ pour sélectionner l'un des sept (7) modes d'image personnalisée, puis appuyez sur les touches de POINTAGE ou OK. La boîte de confirmation apparait alors. Sélectionnéz [Oui] puis appuyez sur la touche OK.

Pour quitter le menu du mode Image personnalisée, allez sur l'icone Quitter et appuyez sur la touche OK ou sur la touche de POINTAGE. Vous pouze rappeler les données mémorisées en sélectionnant "Image personnalisée 1 - 7" dans la Sélection du mode d'image décrite à la page 27.

Remarques:

• Si vous changez le mode d'image (reportez-vous à la page 27) ou si vous éteignez le projecteur sans avoir méorisé les paramétres ajustés, tous les paramétres ajustés seront réinitialisés.
• Lors de la réinitialisation, les données régles dans le menu Avancé seront réinitialisées, et ce que le menu Avancé soit sur "On" ou non dans le menu Réglages. Reportez-vous à la page 37.

Appuyez sur la touche de POINTAGE ou sur la touche OK pour memoriser les données ajustées. Le menu du mode Image personnalisée apparait alors

Quitter

Utilisez les touches de POINTAGE ▲▼ pour sélectionner l'un des sept (7) modes d'image personnalisée, puis appuyez sur les touches de POINTAGE▶ ou OK. La boîte de confirmation apparait alors.

Appuyez sur la touche OK ou sur la touche de POINTAGE pour quitter le menu du mode Image personnelisée.

Selectionnez [Oui] puis appuyez sur la touche OK.

Réglage de l'écran et de la position d'image

Certaines sources d'entrée utilisent des formats de signaux spéciaux que le système d'accord automatique de ce projecteur ne pourrait pas peut-être pas accorder. La fonction de réglage graphique vous permet de régler précisément plusieurs paramètres manuellement pour effectuer l'adaptation à ces formats de signaux. Les paramètres régés manuellement seront mémorisés pour chaque entrée.

1 Appuyez sur les touches de POINTAGE ▲▼ pour sélectionner le menu Réglage graphique, et appuyez sur les touches de POINTAGE ▷ ou sur la touche OK pour acceder aux éléments des sous-menus.
2 Utilisez les touches de POINTAGE pour selectionner l'élément youlu, et appuyez sur la touche de POINTAGE ou sur la touche OK pour acceder à l'élément sélectionné. La barre d'ajustement apparait alors.
3 Utilisez les touches de POINTAGE pour ajuster les valeurs de réglage, et appuyez sur la touche OK.

Agrandissement

Utilisez les touches de POINTAGE pour régler la zone d'agrandissement. Ceci est utilisable seulement pour réduire la partie agrandie de l'écran. (De 0 à +10)

Horizontal

Utilisez les touches de POINTAGE pour ajuster la position horizontale de l'image. (De -100 à +100)

Vertical

Utilisez les touches de POINTAGE pour ajuster la position verticale de l'image. (De -100 à +100)

Ajustement auto.

Lorsque le signal d'entrée provient d'un ordinateur, Sélectionnez Ajustement auto. Appuyez sur la touche de POINTAGE ou sur la touche OK; les paramètres Synchro fine, Total de points et les positions Horizontal et Vertical sont alors ajustés automatiquement pour s'adapter à votre ordinateur.

Synchro fine

Élimine le tremblement de l'image affichée. Utilisez les touches de POINTAGE ↓▶ pour ajuster la valeur. (De 0 à +31)

Total de points

Ajusté le nombre de points totaux dans une période horizontalie. Utilisez les touches de POINTAGE pour ajuster le nombre adapté à l'image de votre ordinateur. (De -100 à +100)

Remarques:

• L'Agrandissement ne peut être selectionné qu'avcqu'entree video.
• Lorsque le signal numérique est sélectionné et que des bruits apparaissent dans l'image sur le bord de l'écran, utilisez l'Agrandissement pour effectuer le réglage.
• La plage d'ajustement pour les positions Horizontal et Vertical et Total de points diffère selon le signal d'entrée. Lorsque le format de signal video est 480i ou 575i, la plage d'ajustement pour la position Horizontal sera comprise entre -8 et +8.
• Il est impossible d'utiliser la fonction Ajustement auto. avec une entrée video, et avec certains signaux numériques et signaux d'entrée d'ordinateur incompatibles.
• Il est impossible d'utiliser Synchro fine et Total de points lorsque le format de signal video est 480i ou 575i, et avec certains signaux numériques et signaux d'entrée d'ordinateur incompatibles.
• Il est impossible d'utiliser le menu Réglage graphique sans signal d'entrée.
• Lorsque le réglage dépasse la plage de signal de Horizontal, l'image projetée risque d'être déformée.

Menu Réglage graphique

Élement sélectionné.

Appuyez sur la touche de POINTAGE ou sur la touche OK pour acceder à l'élément sélectionné. La barre d'ajustement apparait alors.

Utilisez les touches de POINTAGE▶ pour ajuster les valeurs de réglage et appuyez sur la touche OK pour revenir au sous-menu.

Si vous appuyez sur la touche de POINTAGE , vous pourrez selectionner l'élément suivant.

Réglage de la taille de l'écran

Ce projecteur possède une fonction de modification de taille de l'écran d'image permettant de faire apparaitre l'image dans la taille désirée.

Opération directe

Déformation naturelle 1 et Déformation naturelle 2 en appuyant sur la touche SCREEN de la télécommande.

Opération par Menu

1 Appuyez sur les touches de POINTAGE ▲▼ pour sélectionner le menu Écran, et appuyez sur les touches de POINTAGE ▶ ou sur la touche OK pour acceder aux éléments des sous-menus.
2 Utilisez les touches de POINTAGE ▲▼ pour sélectionner la taille d'écran voulue et appuyez sur les touches de POINTAGE ▷ ou sur la touche OK.

Pleine largeur

Adapte l'image à la taille de l'écran en augmentant uniformément la largeur de l'image. Cette fonction peut être utilisée pour projeter un signal video comprime avec le taux d'aspect video grand écran 16:9.

Plein écran 16:9

Adapte l'image à la taille de l'écran en augmentant la largeur de l'image et en la projetant au centre de l'écran avec le taux d'aspect video grand écran 16 : 9. (Vous pouvez obtenir une image de haute qualité bien que l'image projetée soit petite.)

Zoom

Adapte l'image à la taille de l'écran (taux d'aspect 16 : 9) en augmentant uniformément la largeur et la hauteur de l'image. Avec des signaux d'entrée autres que 1080p, 1080i ou 720p, cette fonction peut etre utilise pour projeter une image en mode boite à lettres (image a taux d'aspect 4 : 3 avec barre noire sur les bords supérieur et inférieur) avec le taux d'aspect video grand écran 16 : 9. Lorsque le signal d'entrée est 1080p, 1080i ou 720p, vous pouvez projeter une image en mode boite à lettres dans un écran 16 : 9 en en l'agrandissant au taux d'aspect video grand écran 16 : 9. Vous pouze aussi ajuster la plage d'affichage à l'aide de la fonction Ajustement vertical en mode Zoom. Pour plus de détails, reportez-vous à la section "Ajustement vertical" à la page suivante.

Mode sous-titres

Adapte l'image à la taille de l'écran (taux d'aspect 16 : 9) en comprimant l'image, sous-titres compris.

Avec des signaux d'entrée autres que 1080p, 1080i ou 720p, cette fonction permet de projeter une image 4 : 3 sous-titrée avec un taux d'aspect video grand écran 16 : 9.

Lorsque le signal d'entrée est 1080p, 1080i ou 720p, vous pouvez projeter une image importante des sous-titres en écran 16 : 9 en l'aggrandissant au taux d'aspect video grand écran 16 : 9.

Si une partie des sous-titres dépasse les limites de l'écran, ajustez la plage d'affichage à l'aide de la fonction Ajustement vertical. Pour plus de détails, reportez-vous à la section "Ajustement vertical" sur cette page.

Pleine largeur Plein écran 16:9 Zoom Mode sous-titres 4:3 normal 4:3 pleine hauteur Déformation naturelle 1 Déformation naturelle 2 Pleine largeur ....

Menu Écran

Ajustement vertical

En mode Zoom ou en Mode sous-titres, appuyez sur les touches de POINTAGE ▲▼ pour faire apparaitre la boîte de dialogue Ajustement vertical. Utilisez les touches de POINTAGE ▲▼ pour ajuster la position verticale. La plage d'ajustement diffère selon le signal d'entrée.

La valeur ajustée est utilisable uniquement en mode Zoom et en Mode sous-titres.

La boîte de dialogue Ajustement vertical ne peut pas être affichée lorsquè le menu à l'écran est affchéé.

Remarques:

• Il est impossible d'utiliser le menu Écran sans signal d'entrée.
• La fonction Ajustement vertical est utilisable uniquement quand Zoom ou Mode sous-titres est selectionné.

4:3 normal

Place l'image au centre de l'écran avec un taux d'aspect video normal 4 : 3.

4:3 pleine hauteur

Place l'image au centre de l'écran sans modification. (Voues pouvez obtenir une image de haute qualité bien que l'image projetée soit petite.)

Déformation naturelle 1

Modifie une image de taux d'aspect 4 : 3 pour l'adapter à la taille de l'écran (taux d'aspect 16 : 9) en l'agrandissant pour lui donner une apparènce naturelle.

Déformation naturelle 2

Modifie l'image de taux d'aspect 4:3 en signaux 16:9 pour l'adapter à la taille de l'écran (taux d'aspect 16:9) en agrandissant l'image pour lui donner une apparènce naturelle.

Remarques:

• Lorsque le format de signal video est 720p, 1080i ou 1080p, il est impossible de selectionner le menu Écran à l'exception de Pleine largeur, Zoom, Mode sous-titres, 4:3 pleine hauteur et Déformation naturelle 2.
• Lorsque 4:3 normal est selectionné avec une entree d'ordinateur, l'image est projetée avec la résolution entree.
• Ce projecteur ne permet pas d'obtenir un affichage de résolution supérieure à 1920 x 1080. Si la résolution de l'écran de votre ordinateur est supérieure à cette valeur, réglez la résolution à une valeur inférieure avant de brancher le projecteur.

• Les données d'image d'une résolution autre que 1920 × 1080 sont modifiées pour s'adapter à la taille de l'écran en mode initial.

• Les images figurant dans le tableau ci-dessous sont données à titre d'exemple, et peuvent être différentes des images réelles.

Listedes imagesprojetees

4:3 Composite • S-video • 480i • 480p • 575i • 575p		4:3 (Reserse) Composite • S-video • 480i • 480p • 575i • 575p	4:3 Cinecco LB (Bolte àlettres)	4:3 Vista (16:9) LB (Bolte àlettres)	16:9 720p • 1080i • 1080p	16:9 720p • 1080i • 1080p
			sous-titres	sous-titres
Signal d'origine (image)
Pierre largeur
Pierre ecran 16:9
Zoom
Zoom
4:3 normal	4:3 normal
4:3 pléne hanteur
4:3 pléne hanteur
Deformation naturelle 1	Deformation naturelle 1
Deformation naturelle 2	Deformation naturelle 2

Écran: Apparait foncé avec le réglage actuel.

Réglages

Le menu Réglages vous permet de configurer les quelques autres fonctions décrites ci-après.

1 Appuyez sur les touches de POINTAGE ▲▼ pour sélectionner le menu Réglages, et appuyez sur les touches de POINTAGE ▷ ou sur la touche OK pour acceder aux éléments des sous-menus.
2 Utilisez les touches de POINTAGE ▲▼ pour sélectionner l'élement youlu, et appuyez sur la touche de POINTAGE ▲ ou sur la touche OK pour acceder à l'élement sélectionné.
3 Utilisez les touches de POINTAGE pour ajuster le réglage.

Langue

Vou puez besoin la langue utilisée dans le menu Affichage parmi les langues suivantes: anglais, allemand, français, italien, espagnol, portugais, hollandais, suédois, finnois, polonais, hongrois, roumain, russe, chinois, coréen ou japonais.

Menu avancé

Lorsque cette fonction est sur "On", vous pouvez selectionner le menu Avancé dans Réglage du mode d'image. Appuyez sur les touches de POINTAGE ou OK pour basculer entre On et Off. Pour plus de détails, reportez-vous à "Réglage du mode d'image" à la page 30.

Position du menu

Cette fonction permet de changer la position du menu à l'écran. Sélectionnez la Position du menu et appuyez sur la touche de POINTAGE ou sur la touche OK. L'écran Position du menu apparait alors. Sélectionnez la position voulue à l'aide des touches de POINTAGE ▲▼▲ et appuyez sur la touche OK.

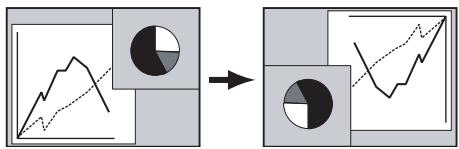

Plafond

Lorsque cette fonction est sur "On", l'image est inversée haut/bas et gauche/droite. Cette fonction est utilisée pour projeter les images à partir d'un projeteur monté au plafond. Appuyez sur la touche de POINTAGE ou sur la touche OK pour basculer entre On et Off.

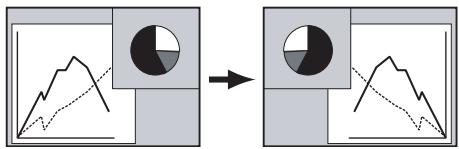

Arrière

Lorsque cette fonction est sur "On," l'image est inversée gauche/ droite. Cette fonction est utilisé pour projeter les images sur un écran de projection arrière. Appuyez sur la touche de POINTAGE ou sur la touche OK pour basculer entre On et Off.

Menu Reglages

Langue

Choisissez une langue et appuyez sur la touche de POINTAGE ou sur la touche OK. Le pointeur se place alors sur cette icône. Appuyez à nouveau sur la touche de POINTAGE ou sur la touche OK pour l'activer.

Position du menu

Selectionnez la Position du menu et appuyez sur la touche de POINTAGE ou sur la touche OK. L'écran Position du menu apparait alors.

HDMI 1 / HDMI 2

Selectionnez Normal ou Amélioré selon le signal de sortie de l'équipement video. Appuyez sur les touches de POINTAGE > ou OK pour basculer entre les options.

Normal . . . . Lorsque la sortie de l'équipement video est régée sur "STANDARD".

Amélioré... Lorsque la sortie de l'équipment video est régée sur "AMÉLIORÉ".

Les noms des réglages de sortie des équipements video sont différents selon les appareils. Pour plus de détails, reportez-vous au mode d'emploi de l'équipment video.

Fond

Selectionnez l'écran de fond pour le cas oùaucun signal d'entree n'est détecté. Appuyez sur la touche de POINTAGE ou sur la touche OK pour passer d'une option à une autre.

Bleu . . . . Projette un fond bleu.

Logo . . . . Projette une image sélectionnée dans le réglage Logo.

Noir.... Projette un fond noir.

Remarque:

• Lorsque le réglage Logo (reportez-vous à la page 40) est réglé sur "Off" avec le fond "Logo", le réglage du Fond passera à "Bleu."

HDMI 1

Appuyez sur la touche de POINTAGE ou sur la touche OK pour selectionner Normal ou Amélioré selon le signal de sortie de l'équipment video utilisé.

Fond

Renommer

Cette fonction permet de changer le nom de l'entrée ou de l'image personnalisée. Sélectionnez Renommer et appuyez sur les touches de POINTAGE ou OK. La fenêtre Renommer apparait. Utilisez les touches de POINTAGE ▲▼ pour sélectionner Entrée ou Image personnalisée, puis appuyez sur les touches de POINTAGE ou OK pour faire apparaitre la fenêtre de selection d'élement à renOMmer.

Utilisez les touches de POINTAGE ▲▼ pour sélectionner l'élement désiré, puis appuyez sur la touche de POINTAGE ▷ pour faire apparaitre le clavier à l'écran.

Remarque:

• Personnelé est vide et il est impossible de placer une coche lorsqu'un élément n'a pas été renommé.

Utilisez les touches de POINTAGE ▲▼▲▶ pour sélectionner un caractère ou une fonction désiré(e). La touche de flèche vers la gauche déplace le curseur d'une position vers l'arrière, ou supprime le caractère précédent. La touche Convertir effectue la conversion entre les caractères majuscules et minuscules. La touche sélectionnée sera entourée en rouge. Appuyez sur la touche OK pour exécuter votre sélection. Appuyez sur la touche RESET pour annuler votre entrée.

Pour accomplir l'entrée du nom, appuyez sur la touche MENU. La boîte de dialogue de confirmation apparaît alors. Sélectionnez [Oui] et appuyez sur la touche OK; le nom personnelisé sera alors enregistrré. La fenêtre de selection d'élement à renomer avec le nouveau nom enregistrré sous le champ personnelisé apparaît alors.

Pour annuler l'entrée du nom, appuyez sur la touche MENU. La boîte de dialogue de confirmation apparait alors. Sélectionnez [Non] et appuyez sur la touche OK pour continuer. Une autre boîte de dialogue de confirmation apparait; sélectionnez [Oui] pour annuler votre entrée.

Pour revenir au clavier à l'écran afin de changer le nom personnelisé, appuyez sur la touche MENU. La boîte de dialogue de confirmation apparait alors. Sélectionnez [Non] et appuyez sur la touche OK pour continuer. Une autre boîte de dialogue de confirmation apparait alors; sélectionnez [Non]. Le clavier à l'écran avec le nom personnelisé nouvellement entrez dans le champ de texte apparait alors. Vous pouvez corriger ou changer le nom personnelisé.

Remarques:

• Il est impossible de taper des caractères lorsque la longueur du nom dépasse la limite du champ de texte. La longueur maximum de caractères que vous pouvez taper varie selon l'objet ou le type de caractères.
• Il est impossible d'enregistrer le nom personnelisé lorsque le champ de texte est rempli d'espaces et qu'aucun caractère n'est entré.

Sélectionnez [Oui] et appuyez sur la touche OK pour enregistrer le nom personnelisé.

Selectionnez [Oui] et appuyez sur la touche OK pour annuler l'entrée de nom.

Sélectionnez [Non] et appuyez sur la touche OK; une autre boîte de confirmation apparait alors.

Renommer

Sélectionnez Renommer et appuyez sur les touches de POINTAGE ou OK. La fenêtre Renommer apparait.

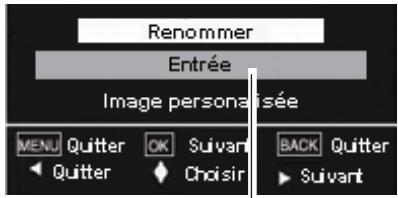

FENETRE RENOMMER

Utilisez les touches de POINTAGE ▲▼ pour sélectionner Entrée ou Image personnalisée, puis appuyez sur les touches de POINTAGE ◆ ou OK pour faire apparaitre la fenêtre de selection d' éléments à denommer.

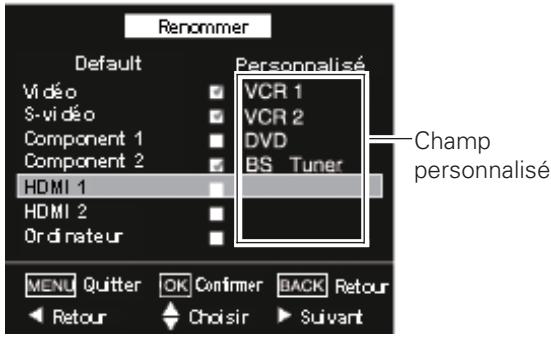

FENETRE DE SELECTION D'ELEMENT A RENOMMER

CLAVIER A L'ECRAN

Pour accomplir l'entrée du nom, appuyez sur la touche MENU. La boîte de dialogue de confirmation apparait alors.

Affichage

Cette fonction permet d'établier si ou non les affichages à l'écran apparaisent. Appuyez sur la touche de POINTAGE ou sur la touche OK pour passer d'une option à une autre.

On . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fait apparaitre tous les affichages à l'écran. Utilisez cette fonction lorsqu vous pouze projeter des images après que la lampe soit devenue suffisamment lumineuse. Cette option est celle du réglage par défaut.

Arrêt cpte. à reb. . . . Fait appararître l'image d'entrée au lieu du compte à rebours lorsque vous allumez le projecteur. Utilisez cette fonction lorsque vous pouze projeter l'image le plus+tôt possible, même si la luminosité de la lampe n'est pas encore suffisante.

Off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ne fait apparaitre aucun affichage à l'écran, sauf:

• Menu à l'écran
• "Éteindre?"
• "Pas de signal" pour le mode Extinction automatique (p.41)
  "Patientez"
• Écran d'utilisation des Réglages des paramètres couleur (p.32)

Logo

Cette fonction établit les éléments qui seront affichés au démarrage. Appuyez sur la touche de POINTAGE ou sur la touche OK pour passer d'une option à une autre.

Utilisateur. . . . l'imag que vous avez capturée.

Logo usine . . . le logo par défaut.

Off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Compte à rebours seulement.

Remarque:

• Vous ne pouvez pas selectionner l'option "Utilisateur" sans capturer une image.

Confirmation de l'extinction

Lorsque cette fonction est sur "On", la boîte de dialogue de confirmation avec le message "Éteindre?" apparait lorsque vous éteignez le projecteur (p.19). Appuyez sur la touche de POINTAGE

ou sur la touche OK pour basculer entre On et Off.

Capture

Cette fonction est utilisé pour capturer l'image projetée; utilisez-la pour faire apparaitre un affichage de démarrage ou lors d'un intervalle des presentations. Sélectionnez Capture et appuyez sur la touche de POINTAGE ou sur la touche OK. La boîte de confirmation apparait; sélectionnez [Oui] pour capturer l'image projetée. L'image capturée apparaitra lorsque vous allumerez le projecteur la fois suivante. Pour annuler la fonction Capture, sélectionnez [Non].

Remarques:

• Un signal provenant d'un ordinateur peut être capturé jusqu'à XGA (1024 x 768).
• L'image qui a été ajustée dans le menu Ajust. Image ne sera pas reflêtée, même si elle a été capturée.
• Si la fonction Capture ne parvient pas à capturer une image ou qu'elle arrête l'opération de capture à mi-chemin, l'élement Capture réapparait dans le menu à l'écran.
• Il est impossible d'utiliser la fonction Capture avec des signaux non supportés.
• Lorsque vous commencez à capturer une nouvelle image, l'imagé stockée auprèsant est effacée, même si vous annulez la capture.

Capture

Sélectionnez [Oui] pour capturer l'image projetée.

Selectionnez [Oui] pour arreter la capture.

Extinction automatique

Pour diminuer la consommation de courant et conserver la durée de vie de la lampe, la fonction Extinction automatique éteint la lampe de projection lorsque le projecteur n'est pas utilisé pendant un certain temps.

Lorsque cette fonction est sur "On," si le signal d'entrée est interrompu et que vous n'appuyez sur aucune touche pendant plus de 30 secondes, l'affichage du programmateur avec l'indication "Pas de signal" apparait sur l'écran. Le compte à rebours commence alors jusqu'à ce que la lampe soit étente. La durée du compte à rebours est réglée à cinq minutes. Lorsque le compte à rebours est terminé, la lampe s'éteint pour pouvoir refroidir. Le témoin POWER clignote en rouge pendant la période de refroidissement. Une fois que la lampe est complètement refroidie, le témoin POWER se met à clignoter en vert. Vous pouvez alors rallumer la lampe lorsque le signal d'entrée est reconnectcé ou que vous appuyez sur n'importe laquelle des touches du projecteur ou de la télécommande.

Appuyez sur la touche de POINTAGE ou sur la touche OK pour basculer entre On et Off.

Telecommande

Deux codes de télécommande différents sont attribués à ce projecteur: le code normal prérégisé en usine (Code 1) et le code secondaire (Code 2). Cette fonction de commutation permet d'empêcher que différentes télécommandes produit des interférences lorsque plusieurs projecteurs ou plusieurs appareils video sont utilisés à proximité. Lorsque vous faites fonctionner le projecteur sous le "Code 2", le projecteur et la télécommande doivent tous deux être commutés au "Code 2".

Pour changer le code du projecteur:

Appuyez sur la touche de POINTAGE ou sur la touche OK pour basculer entre Code 1 et Code 2.

Pour changer le code de la télécommande:

Maintenez enfoncées les deux touches MENU et IMAGE ADJ. de la télécommande pendant plus de 10 secondes pour basculer entre Code 1 et Code 2.

Après avoir changé le code, vérifie si la télécommande fonctionne bien correctement.

Remarque:

• Lorsque vous remplacez la pile de la télécommande, le code de télécommande revient automatiquement au code normal (Code 1).

Obturateur

Appuyez sur la touche de POINTAGE ou sur la touche OK pour faire demarrer l'essay d'obturateur. L'obturateur coulissant automatique se ferme une fois avec la lampe allumée, et s'ouvre à nouveau. Ceci permet de vérifier le fonctionnement de l'obturateur coulissant automatique.

Remarque:

• Il n'est pas possible d'utiliser la fonction Obturator de façon continue. Une fois que vous l'avez fait demarrer, vous ne pourrez pas la sélectionner à nouveau pendant cinq secondes environ.

Extinction automatique

Télécommande

Obturateur

Échantillon test

Un échantillon test pour le réglage du zoom et de la mise au point peut être utilisé lors de l'installation du projecteur.

Compteur du filtré

Cette fonction est utilisé pour régler la fréquence de nettoyage du filtré.

Lorsque le projecteur a atteint un intervalle spécifique entre les nettoyages, une icône d'alarme du filtré apparait sur l'écran pour signaler qu'il est temps de procéder au nettoyage.

Utilisez la touche de POINTAGE pour selectionner le réglage de minuterie voulu [Off/ 50 h/ 100 h/ 200 h/ 300 h/ 400 h/ 500 h], puis appuyez sur la touche OK. ÀpRES avoir nettoyé le filtré, veillez à selectionner [Reset] et à régler la minuterie. L'icone d'alarme du filtré ne s'éteindra que lorsque vous aurez remis le compteur du filtré à zéro.

Pour plus de détails concernant la remise à zéro de la minuterie, reportez-vous à la section "Remise à zéro du compteur du filtré" à la page 48.

Nettoyage

Cette fonction est utilisée pour nettoyer l'intérieur du projecteur. Il est plus efficace d'utiliser simultanément une soufflerie. Reportez-vous à la page 46.

Appuyez sur la touche de POINTAGE ou sur la touche OK; l'image projetée devient alors obscure momentarilyement, et ce qu'une source d'entrée soit Sélectionnée ou pas.

Pour annuler la fonction de nettoyage, remettez le projecteur en position correcte, puis appuyez sur n'importequelle autre touche pendant les opérations de nettoyage.

Remarque:

• Il est impossible d'utiliser la fonction d'Extinction automatique pendant le nettoyage.

Altitude

Lorsque vous utilisez le projecteur dans une région d'altitude elevée (à environ 1200 m ou plus au-dessus du niveau de la mer), mettez cette fonction sur "On." Appuyez sur la touche de POINTAGE ou sur la touche OK pour faire passer la fonction de On à Off et vice versa.

Remise à zéro lampe

Cette fonction permet de remettre le compteur de remplacement de la lampe à zéro. Lorsque vous remplacez la lampe de projection, remettez le compteur de remplacement de la lampe à zéro en utilisant cette fonction. Pour plus de détails concernant cette opération, reportez-vous à la page 50.

Port de service

A l'attention des techniciens SEULEMENT. Réglez cette fonction sur Off.

Réglages d'usine

Cette fonction permet de remettre aux valeurs par défaut toutes les valeurs de réglage, à l'exception du logo d'utilisateur, du compteur du filtré et de la durée de la lampe.

Compteur du filtré

Utilisez la touche de POINTAGE pour sélectionner le réglage de minuterie youlu (Reset/ Off/ 50 h/ 100 h/ 200 h/ 300 h/ 400 h/ 500 h], selon l'environnement d'utilisation.

Avertissement fille

L'icone d'alarme du filtré apparait sur l'écran lorsque le temps régle est atteint.

Remarque:

• L'icone de remplacement du filtré n'apparait pas lorsque la fonction Affichage a ete mise sur "Off" (p.40), et lorsque l'appareil est en mode "Arrêt sur image" (p.23) ou "Pas d'image" (p.23).

Réglages d'usine

Selectionnez Reglages d'usine et appuyez sur la touche de POINTAGE ou sur la touche OK. Le message "Retour aux Reglages d'usine" s'affiche alors.

Selectionnez [Oui] et appuyez sur la touche OK; une autre boîte de confirmation apparait alors.

Selectionnez [Oui] à nouveau pour revenir aux réglages par défaut.

Affichage des informations relatives à la source d'entrée

Le menu Information est utilisé pour vérifier l'etat du signal de l'image en cours de projection et du fonctionnement du projecteur.

Opération directe

Appuyez sur la touche INFO. du projecteur ou de la télécommande pour faire apparaitre le menu Information.

Opération par Menu

Appuyez sur les touches de POINTAGE ▲▼ pour sélectionner le menu Information. Le menu Information apparait alors.

Pour plus de détails concernant les informations affichées, voir ci-dessous.

Entrée

La source d'entrée seLECTIONNée s'affiche.

Signal

Video ou S-video

Un des systèmes de couleur du signal video connecté PAL, SECAM, NTSC, NTSC4.43, PAL-M ou PAL-N apparait alors.

Component

Un des modes de système du signal video connecté 480i, 480p, 575i, 575p, 720p, 1080i ou 1080p apparait alors.

HDMI

Un des modes de système du signal video connecté D-VGA, D-WXGA, D-480i, D-480p, D-575i, D-575p, D-720p, D-1080i ou D-1080p apparait alors.

PC

Une résolution du signal d'ordinateur connecté apparait alors.

Pas de signal

Lorsqu'aucun signal n'est entre, l'indication "----"appearait.

Non identifiable

Lorsque la source d'entrée connectée n'est pas identifiable, le message "Inconnu" apparait.

Synchro Horiz.

La fréquence horizontale d'un signal d'entrée est affichée en KHz, ou indiquée par "--------" lorsqu'il n'y a pas de signal.

V-sync freq.

La fréquence verticale d'un signal d'entrée est affichée en Hz, ou indiquée par "-----" lorsqu'il n'y a pas de signal.

Couleurs foncées

Le degré de profondeur de la couleur du signal d'entrée HDMI est affchéé.


Le mode d'image sélectionné s'affiche.

Écran

La taille d'écran sélectionnée s'affiche.

Statut Lamps

Le mode des lampes selectionné s'affiche.

Durée de la lampe

Le temps de fonctionnement cumulé de la lampe est affché.

Temps d'utilisation filtre

Le temps cumulé d'utilisation du filtré est affché.

Commandes sur le projecteur

Telecommande

Menu Information

Témoin WARNING

Le témoin WARNING indique l'état de la fonction qui protège le projecteur. Vérifiez l'état du témoin WARNING et le témoin POWER pour effectuer un entretien correct.

Le projeteur est et le témoin WARNING clignote en rouge.

Lorsque la température interne du projecteur atteint un certain niveau, le projecteur est étêt automatiquement pour protégé l'intérieur du projecteur. Le tímoin POWER clignote pendant que le projecteur se refroidit. Une fois que le projecteur s'est suffisamment refroidi (jusqu'à sa température de fonctionnement normale), vous pouvez le rallumer en appuyant sur la touche ON/STAND-BY.

Remarque:

• Àprousequela température interne du projecteur est redevenu normale,le témoin WARNING continue tousjà clignoter. Lorsque le projecteur est rallumé,le témoin WARNING cette de clignoter.

Vérifiez ensuite les éléments suivants.

-Avez-vous laissé un espace suffisant pour assurer la bonne ventilation du projecteur? Vérifiez l'etat de l'installation pour voir si les fentes de ventilation ne sont pas obstruées.
-Avez-vous installé le projecteur à proximé d'un conduit ou d'un orifice de ventilation d'un climatiseur/chauffage? Installez le projecteur plus loin du conduit ou de l'orifice de ventilation.
-Le filtré à air est-il propre?Nettoyez périodiquement le filtré à air, ou remplaceze-le par un filtré neuf.

Le projeteur s'eteint et le témoin WARNING s'allume en rouge.

Lorsque le projecteur détecte une anomalie, il s'éteint automatiquement pour protéger les composants internes, et le témoin WARNING s'allume en rouge. Dans ce cas, débranchez le cordon d'alimentation secteur et rebranchez-le, puis rallumez le projecteur pour vérifier. Si le projecteur est toujours étéint et si le témoin WARNING est toujours allumé en rouge, débranchez le cordon d'alimentation et confiez les vérifications et les réparations éventuelles à un centre de service.

ATTENTION

SI UNE ANOMALIE SE PRODUIT, NE LAISSEZ
PAS LE CORDON D'ALIMENTATION SECTEUR DU
PROJECTEUR BRANCHE. UN INCENDIE OU UNE
ELECTROCUTION RISQUERAIENT DE S'ENSUIVRE.

Commandes sur le projeteur

Commandes sur le projecteur

Nettoyage des orifices de nettoyage du panneau RGB

Si de la poussière adhére aux composants optiques à l'intérieur du projecteur, il est possible que la luminosité diminue ou que des zones ombres apparaissent sur l'écran, affectant la qualité de l'image.

Ce projecteur est équipé d'orifices de nettoyage de panneau RGB situés sur la base du projecteur qui permettent de nettoyer les composants internes (teils que les composants optiques) du projecteur. Lorsque vous utilisez le projecteur de façon continue pendant plusieurs heures, ou si des ombres dues à la poussière apparaisent sur l'image projetée, nettoyez l'intérieur du projecteur à l'aide de la soufflerie fournie.

En utilisant la soufflerie fournie et la fonction Nettoyage dans le menu Réglage (p.42), vous pouvez éliminer les poussières prsentes à l'intérieur du projecteur.

Remarque:

• Il est possible que ces opérations ne suffisent pas à éliminer complètement la poussière. Dans ce cas, adressez-vous à votre revendeur ou au centre de service.

ATTENTION

INTERDIT

PRECAUTIONS D'UTILISATION DE LA SOUFFLERIE ET DU BEC

• Lorsque vous utilisez la soufflerie, returnez le projeteur.
  Utilisez uniquement la soufflerie et le bec fournis afin d'éviter de causeur une panne ou des dommages au projecteur. Si vous utilisez des outils non fournis, nous déclinons toute responsabilité en cas de panne ou de dommage au projecteur.
• N'utilise pas de soufflerie en vente dans le commerce, sinon l'air froid pourrait cause des anomalies de fonctionnement.
• Posez le projecteur sur un chiffon mou pour ne pas rayer sa surface.
• Ouvrez le couvercle de l'orifice uniquement quand vous nettoyez l'intérieur du projecteur.
• Ne regardez pas directement dans les orifices. La lumière intense risque de vous abîmer les yeux. (Ne regardez pas non plus directement dans l'orifice d'entrée d'air ou dans l'orifice de sortie d'air.)
  Utilisez la soufflerie et lebec uniquement pour nettoyer le projecteur. Ne tentez pas de lesutiliser pour un autre usage. N'utilise pas la soufflerie et lebec sur une personne (en particulier ses yeux, sa boute, ses oreilles, etc.). Veillez a ce que des enfants n'introduisent pas la soufflerie et lebec dans leur boute ou quils ne les avalent pas.
• Ne tentez pas de détacher le bec de la soufflierie. Si le bec se détache, remettez-le en place dans la soufflierie.
• N'utilise pas la soufflerie fournie avec ce projeteur (modèle: Z2000) pour nettoyer les autres modèles: Z3 et Z1X.

Si vous remarquez un phénomène inhabituel (fumée, bruit étrange, odeur anormale, etc.) pendant que vous effectuez le nettoyage, éteignez et débranchez immédiatement le projecteur, puis appelezez votre revendeur ou le centre de service.

Si le bec s'est detaché....

Le bec est équipé de butées. Introduisez le côté comportant les butées dans la soufflerie. Engagez fermement le bec dans la soufflerie jusqu'à ce que les butées ne soient plus visibles. Lorsque vous mettez le bec dans la soufflerie, tenez le côté comportant les butées afin de ne pas rompre le bec. Veillez à ne pas forcer lorsque vous détachez le bec de la soufflerie.

Effectuez le nettoyage en utilisant la fonction Nettoyage dans le menu Réglage

1 Allumez le projecteur et appuyez sur la touche MENU pour faire apparaitre le menu à l'écran. Sélectionnez le menu Réglages à l'aide des touches de POINTAGE ▲▼. Appuyez sur la touche de POINTAGE ▷ ou sur la touche OK pour acceder aux éléments des sous-menus.
2 Sélectionnez Nettoyage puis appuyez sur la touche OK ou sur la touche de POINTAGE. L'écran devient obscur momentanément.
3 Retournez le projecteur. Placez un doigt sur la languette du couvercle de l'orifice, et tirez pour ouvrir le couvercle de l'orifice.
4 Engagez le bec de la soufflerie dans un orifice.
5 Tout en regardant la position de la poussière sur l'écran, soufflez de l'air dans le projecteur à l'aide de la soufflerie.
6 Une fois le nettoyage terminé, retirez la soufflerie de l'orifice et remettez le couvercle de l'orifice en place.
7 Remettez le projecteur en position normale, puis appuyez sur l'une quelconque des touches du projecteur ou de la télécommande pour quitter la fonction Nettoyage.

• N'ouvre le couvercle inférieur que quand vous nettoyez l'intérieur du projecteur.
  Les composants optiques risqueraient d'être endommages, sur tout pendant que le projecteur fonctionne.

Dansquel orifice engagerlebec?

Lorsque you regardez I'ecran:

• Lorsqu'il y a surtout des points rouges (poussière), engagez le bec dans les orifices de nettoyage du panneau R.
• Lorsqu'il y a suntout des points verts (poussière), engagez le bec dans les orifices de nettoyage du panneau G.
• Lorsqu'il y aurtout des points bleus (poussière),engagez lebec dans les orifices de nettoyage du panneau B.

Nettoyage

Selectionnez Nettoyage dans le menu Reglages.

Lorsque you effectuez le nettoyage, introduisez le bec dans le projecteur en le faisant onduler vers l'arriere et vers l'avant. (Ne tentative pas de faire plier le bec en forçant.)

Utilisez uniquement la soufflerie et le bec fournis.

N'utilisez pas de soufflerie en vente dans le commerce, sinon l'air froid pourrait causer des anomalies de fonctionnement des composants internes. Si vous utilisez des outils non fournis, nous déclinons toute responsabilité en cas d'anomalie de fonctionnement ou de rupture.

Nettoyage du filtré à air

Le filtré empêche la poussière de s'accumuler sur la surface des composants optiques à l'intérieur du projecteur. Si le filtré à air est bouché par des particules de poussière, l'efficacité des ventilateurs de refroidissement sera réduite, ce qui pourrait causer une éLEVation de la température interne du projecteur et une réduction de sa durée de vie. Nettoyez le filtré à air en procédant comme suit.

1 Appuyez sur le verrou pour le libérer. Retirez le couvercle du filtré.
2 Retirez le filtré à air du projecteur. Lorsque vous retirez le filtré à air, placez vos doigs ts sur les languettes du filtré à air et tirez. Ne tentez pas de tirer la partie fragile du filtré.
3 Eliminez la poussiere et les saletes à l'aide d'une Brosse douce ou d'un aspirateur. Veillez à ne pas endommager le filtré à air; ne le nettoyez pas avec de l'eau. Lorsque le filtré à air est poussiereux et encrassé, remplacez-le. Pour commander un filtré de rechange, adressez-vous à votre revendeur.
4 Remettez le filtré à air en place. N'appuyez pas sur la partie fragile du filtré. Veillez à ce que le filtré à air soit correctement et complètement inséré.
5 Fermez le couvercle du filtré.
6 Remettez le compteur du filtré à zéro (p.48).

RECOMMANDATION

Nos you recommendons d'eviter d'utiliser le projecteur dans un environnement poussiereux ou enfume. Dans de tels environnement, l'image pourrait etre de mauvaise qualite.

Lorsque vous utilisez le projecteur dans un endroit poussiereux ou enfume, de la poussiere risque de s'accumuler sur une lentille, les panneaux LCD, ou les éléments optiques de l'intérieur du projecteur. Ceci risque d'amoindir la qualite de l'imagre projetée. Si de tels problèmes se produit, confiez le nettoyage à votre revendeur ou a un centre de service agreés.

Appuyez sur le verrou et retirez les couvercles de filtré.

Lorsque you remetteze ce filtré à air en place, veillez à ce que les flèches marquées sur le filtré soient orientées vers le projecteur.
Rainure

Remise à zéro du compteur du filtré

Après avoir nettoyé ou remplace le filtré, veillez à remetre le compteur du filtré à zéro.

1 Allumez le projecteur et appuyez sur la touche MENU pour faire apparaitre le menu à l'écran. Sélectionnez le menu Réglages à l'aide des touches de POINTAGE ▲▼. Appuyez sur les touches de POINTAGE ▷ ou OK pour acceder aux éléments du sous-menu.
2 Sélectionnez Compteur du filtré, utilisez la touche de POINTAGE pour selectionner [Reset], puis appuyez sur la touche OK. Le message "Réinitialiser le compteur du filtré?" apparait alors. Sélectionnez [Oui], puis appuyez sur la touche OK.
3 Une autre boîte de dialogue de confirmation apparait alors; sélectionné [Oui] pour remettre le compteur du filtré à zéro.

Remarque:

• Ne remettez pas le compteur du filtré à zéro sans nettoyer ou replacer le filtré à air. Veillez à ne remetre le compteur du filtré à zéro qu'après avoir nettoyé ou replacé le filtré à air.

Compteur du filtré

Sélectionnez Compteur du filtré, utilisez la touche de POINTAGE▶ pour sélectionner [Reset], puis appuyez sur la touche OK. Le message “Réinitialiser le compteur du filtré?” apparait alors.

Nettoyage de la lentille du projection

Débranche le cordon d'alimentation secteur avant d'entrepreneire les travaux de nettoyage.

Essuyez soigneusement la lentille de projection avec un chiffon de nettoyage humecté d'une petite quantité de produit de nettoyage non abrasif pour lentille d'appareil photo, ou utilisez du papier de nettoyage de lentille ou une soufflerie en vente dans le commerce pour nettoyer la lentille. Evitez d'utiliser une trop grande quantité de produit de nettoyage. Les produits de nettoyage abrasifs, les diluants ou les autres produits chimiques trop puissants risquent de rayer la surface de la lentille.

Lorsque vous n'utilise pas le projecteur, remettez le capuchon de lentille en place.

Nettoyage du coffret du projecteur

Débranche le cordon d'alimentation secteur avant d'entrepreneire les travaux de nettoyage.

Essuyez soigneusement le corps du projecteur avec un chiffon de nettoyage doux et sec. Si le corps du projecteur est très sale, utilisez une petite quantité de détergent doux, puis essuyez avec un chiffon de nettoyage doux et sec. Evitez d'utiliser une trop grande quantité de produit de nettoyage. Les produits de nettoyages abrasifs, les diluants ou les autres produits chimiques trop puissants risquent de rayer la surface du coffret.

Lorsque vous n'utilise pas le projecteur, mettez le projecteur dans la housse de transport pour le protégé de la poussière et ne pas le rayer.

Remplacement de la lampe

Lorsque la durée de vie de la lampe de ce projecteur arrive à son terme, le témoin LAMP REPLACE s'allume en jaune. Si ce témoin s'allume en jaune, remplacez immédiatement la lampe. La durée pendant laquelle le témoin LAMP REPLACE est allumé dépend du mode des lampes utilisé.

Commandes sur le projecteur

ATTENTION

Avant d'ouvrir le couvercle de la lampe, laissez le projecteur refroidir pendant au moins 45 minutes avant d'ouvrir le couvercle de la lampe. La température peut s'élever considérablement à l'intérieur du projecteur.

ATTENTION

Pour assurer un fonctionnement sûr, remplacez la lampe par une lampe du même type.

Veillez à ne pas laisser tomber l'unité de lampe et à ne pas toucher l'ampoule en verre! Le verre risquerait de se briser et de cause des blessures.

Pour remplacer la lampe, procedez comme suit.

1 Eteigneze le projecteur et debranchez le cordon d'alimentation secteur. Laissez le projecteur refroidir pendant au moins 45 minutes.
2 Desserrez la vis qui fixe le couvercle de la lampe, puis ouvre le couvercle de la lampe.
3 Desserrez les deux (2) vis qui fixent la lampe. Retirez la lampe en utilisant la poignée incorporee.
4 Remplacez la lampe et reisserrez les 2 vis à leur position d'origine. Veillez à ce que la lampe soit bien mise en place. Remettez le couvercle de la lampe en place et serrez reisserrez la vis.
5 Branchez le cordon d'alimentation secteur au projecteur et allumez le projecteur.
6 Remettez le compteur de remplacement de la lampe à zéro (p.50).

COMMANDE D'UNE LAMPE DE RECHANGE

Demandez à votre revendeur de commander une lampe de rechange. Pour commander la lampe, donnez les informations suivantes à votre revendeur.

• N^ de modulo de votre projecteur : PLV-2000
• N° du type de lampe de rechange : POA-LMP114

(Pièces de service n° 610 336 5404)

Remise à zéro du compteur de remplacement de la lampe

Après avoir remplaced la lampe, veillez à remetre le compteur de remplacement de la lampe à zéro. Lorsque le Compteur de remplacement de la lampe est remis à zéro, le témoin LAMP REPLACE s'éteint.

1 Allumez le projecteur et appuyez sur la touche MENU pour faire apparaitre le menu à l'écran. Sélectionnez le menu Réglages à l'aide des touches de POINTAGE ▲▼. Appuyez sur les touches de POINTAGE ▷ ou OK pour acceder aux éléments du sous-menu.
2 Sélectionnez Remise à zéro lampe puis appuyez sur la touche de POINTAGE ou sur la touche OK. Le message "Réinitialiser le compteur de la lampe ?" s'affiche alors. Sélectionnez [Oui] puis appuyez sur la touche OK.
3 Une autre boîte de dialogue de confirmation apparait et sélectionné [Oui] pour remettre le Compteur de remplacement de la lampe à zéro.

Remarque:

• Ne remettez pas le compteur de remplacement de la lampe à zéro sans avoir remplaced la lampe. Ne le remettez à zéro qu'après avoir remplaced la lampe.

Remise à zéro lampe

Selectionnez Remise à zéro lampe puis appuyez sur la touche de POINTAGE ou sur la touche OK. Le message "Réinitialiser le compteur de la lampe ?" s'affiche alors.

PRECAUTIONS DE MANIPULATION DE LA LAMPE

Ce projeteur utilise une lampe à haute pression qui doit être manipulée soignement et correctement. Si la lampe est manipulée incorrectly, ceci risquera de cause un accident, des blessures ou un incendie.

• La durée de vie de la lampe peut être différente d'une lampe à l'autre, selon l'environnement d'utilisation. Une durée de vie identique ne peut être garantie pour toutes les lampes. Certaines lampes pourrait tomber en panne ou arriver au terme de leur durée de vie plus rapidement que d'autres lampes similaires.
• Si le projecteur indique que la lampe doit être remplaçée, autrement dit si le témoin LAMP REPLACE s'allume, remplacez IMMEDIATEMENT la lampe après que le projecteur se soit refroidi. (Suivez soigneusement les instructions de la section REMPLACEMENT DE LA LAMPE de ce manuel.) Si vous continuez d'utiliser la lampe alors que le témoin LAMP REPLACE est allumé, le risque d'explosion de la lampe augmentera.
• Une lampe risque exposer sous l'effet de vibrations, de chocs ou de la détérioration resultant de nombreuses heures d'utilisation lorsque sa durée de vie arrive à son terme. Les risques d'explosion peuvent être différents selon l'environnement ou les conditions dans lesquelles le projecteur et la lampe sont utilisés.

SI UNE LAMPE EXPLOSE, IL FAUT PRENDRE LES MESURES DE SECURITE SUIVANTES.

Si une lampe explode, débranchez immédiatement la fiche secteur du projecteur de la prise secteur. Faites vérifier le bloc de lampe et replacer la lampe par un centre de service agréé. En outre, vérifiez bien qu'aucun éclat de verre ne se trouve à proximité du projecteur ou ne soit expulsé par les orifices de circulation d'air de refroidissement. Eliminez soigneusement tous les éclats de verre. Seuls des techniciens comptents agrésés habitués à effectuer des opérations d'entretien sur les projecteurs peuvent vérifier l'intérieur du projecteur, à l'exclusion de toute autre personne.

Si une personne n'ayant pas reçu une formation appropriée tarde d'effectuer des operations d'entretien de façon inadéquate, un accident ou des blessures causées par des éclats de verre risqueront de se produit.

Guide de dépannage

Avant de faire appel à votre revendeur ou à un centre de service, veillez vérifier les points suivants. - Vérifiez que vous avez bien branché le connecteur à l'équipement périhérique, comme indiqued dans les sections "Branchement à un équipement video" et "Branchement à un ordinateur" aux pages 15 - 16. - Assurez-vous que tous les équipements sont bien branchés à la prise secteur et que l'alimentation électrique est établie. - Lorsque vous faites fonctionner le projecteur avec un ordinateur et que l'image n'est pas projetée, redémarrez l'ordinateur. Problème: - Solutions
Pas d'alimentation	- Branchez le cordon d'alimentation du projeteur dans la prise secteur. - Vérifiez si l'obturateur coulissant automatique est ouvert à demi seulement. S'il est ouvert à demi, le témoin POWER clignote en orange et il est impossible d'allumer le projeteur. (Reportez-vous à la page 18.) - Vérifiez si l'interruption principal est sur la position de marche. - Avant de allumer le projeteur, attendez 90 secondes après avoir étéint le projeteur. Le projeteur peut être allumé après que le témoin POWER se soit allumé en rouge. (Reportez-vous à la page 19.) - Vérifiez le témoin WARNING. Si le témoin WARNING est allumé en rouge, il est impossible d'allumer le projeteur. (Reportez-vous à la page 44.) - Vérifiez la lampe de projection. (Reportez-vous à la page 49.) - Vérifiez si le projeteur est installé sur une surface plane.
Le décalage de lentille ne fonctionne pas.	- Déverrouillez le verrou du décalage de lentille. (Reportez-vous à la page 14.)
L'affichage initial n'apparait pas.	- Vérifiez si "Off" ou "Arrêt cpte.à reb." n'ont pas étéchoisis pour la fonction Affichage. (Reportez-vous à la page 40.)
L'affichage initial est différent de l'affichage par défaut.	- Vérifiez si "Utilisateur" ou "Off" n'ont pas étéchoisis pour la fonction de logo. (Reportez-vous à la page 40.)
L'icône d'alarme du filtre apparait lorsque vous allumez le projeteur ou que vous basculez la source d'entrée.	- Vérifiez le filtre à air. (Reportez-vous aux pages 42, 47.)
L'image n'est pas au point.	- Réglez la mise au point. (Reportez-vous à la page 22.) - Laissez un écarts adéquat entre le projeteur et l'écran de projection. (Reportez-vous à la page 13.) - Regardez si la lentille doit être nettoyée. (Reportez-vous à la page 48.) - Si le projeteur est déplaced d'un endroit froid à un endroit chaud cela peut causeer la condensation d'humidité sur la lentille. Dans ce cas, éteignez le projeteur est attendez que la condensation disparaisse. - Si vous effectuez la projection en inclinant excessivement le projeteur par rapport à l'écran, vous risquè de causeurer une déformation du trapèze et de fausser partiellement la mise au point. (Reportez-vous à la page 14.)
Pas d'image	- Vérifiez le branchement entre l'ordinateur ou l'équipment vidéo et le projeteur. (Reportez-vous aux pages 15 - 16.) - Vérifiez si le signal d'entrecie est correctement émis par toute ordinateur. Lorsque vous branchez un ordinateur portable, selon le type de celui-ci, il pourrait être nécessaire de change le réglage pour la sortie de moniteur. Pour plus de détails concernant de réglage, reportez-vous au mode d'emploi de chaque ordinateur. - Il faut environ 20 secondes pour que l'image apparaisse après avoir allumé le projeteur. - Vérifiez si le système sélectionné correspond bien à yoursome ordinateur ou à yoursappeil vidéo. (Reportez-vous aux pages 24 - 26.) - Sélectionné à nouveau la source d'entrecie correcte en utilisant l'opération par menu. (Reportez-vous aux pages 25 - 26.) - Veillez à ce que la température ne soit pas hors des limites de la plage de température d'utilisation (5°C - 35°C). - Lorsque le mode "Pas d'image" est activé, il est impossible de faire apparaitre l'image. Appuyez sur la touche NO SHOW ou sur n'importée qu'elle autre touche de la télécommande. (Reportez-vous à la page 23.) - Lorsque le mode "Nettoyage" est activé, il est impossible de faire apparaitre l'image. Appuyez sur n'importée qu'elle touche du projeteur ou de la télécommande. (Reportez-vous à la page 42.)
L'image n'est pas assez lumineuse.	- Vérifiez si "Contraste" ou "Luminosite" sont bien régles correctement. (Reportez-vous à la page 28.) - Vérifiez si "Mode d'image" est sélectionné correctement. (Reportez-vous à la page 27.) - Vérifiez le témoin de remplacement des lampes. S'il est allumé, la durée de vie de la lampe arrive à son terme. Remplacez la lampe dans les plus brefs délais. (Reportez-vous aux pages 49 - 50, 53.) - Vérifiez la fonction de Contrôle de la lampe. (Reportez-vous à la section "Reportez-vous aux pages 23, 29.)
Problème:	-Solutions
Des bruits à lignes horizontales sont produits.	-Pour la connexion entre l'équipment video HDTV et les bornes COMPONENT 1/2 du projecteur, un bruit à lignes horizontales pourra parfois apparaitre. Dans ce cas, réglez la valeur de Synchro fine (Reportez-vous à la page 34.)
L'image est inversée horizontally.	-Vérifiez l'élement Plafond/Arrière. (Reportez-vous à la page 37.)
L'image est inversée verticallement.	-Vérifiez l'élement Plafond. (Reportez-vous à la page 37.)
Le bord de l'image est déformé.	-Lorsque le décalage de lentille est maximum, il peut y avoir une déformation de l'image. (Reportez-vous à la page 14.)
Ajustement auto ne fonctionne pas.	-Il est impossible d'utiliser la fonction Ajustement auto avec l'entrée video, avec des entrées de certains ordinateurs incompatibles et certains signaux numériques. (Reportez-vous à la page 34.)
L'image est déformée ou voilée.	-Vérifiez le menu "Réglage graphique" ou le menu "Écran", et réglez-les.
Certains affichages n'apparaissent pas lors des opérations.	-Vérifiez l'élement Affichage. (Reportez-vous à la page 40.)
Le réglage n'est pas conservé après que le projecteur a été étient.	-Vérifiez si vous avez bien sélectionné "Mémoriser" après avoir réglé les paramètres. Il est impossible de mémoriser certains réglages si vous ne les avez pas enregistrés avec "Mémoriser".
Extinction automatique ne fonctionne pas.	-Il est impossible d'utiliser la fonction d'extinction automatique lorsque "Arrêt sur image" (p.23), "Pas d'image" (p.23), "Nettoyage" (p.42) ou "Échantillon test" (p.42) sont activés ou que Logo est affché. (Reportez-vous à la page 41.)
L'image disparaît automatiquement.	-Vérifiez la fonction d'extinction automatique dans les Réglages. La fonction d'extinction automatique a été réglée par défaut sur "On" en usine. (Reportez-vous à la page 41.)
La fonction Logo capture écran ne fonctionne pas.	-Vérifiez la connexion pour s'assurer que le signal est bienprésent.
Il est impossible de sélectionner certains menus.	-Vérifiez la connexion pour s'assurer que le signal est bienprésent. Il est impossible de sélectionner "Image," "Ajust. image," "Réglage graphique" et "Écran" sans qu'un signal d'entrée soitprésent.
Basculer entre HDMI 1 et HDMI 2 prend du temps.	-Lorsque vous passerez de HDMI1 à HDMI2 ou vice versa, il est possible que le signal soit momentarily interrompu selon l'opération utilisé. (Reportez-vous à la page 26.)
L'image n' apparait pas avec HDMI 1 ou HDMI 2.	-Allumez à nouveau l'équipment vidéo.
	-Vérifiez le branchement des cables.
Les télécommandes ne fonctionnent pas.	-Vérifiez les piles.
	-Assurez-vous qu'il n'y ait aucun obstacle entre le projecteur et la télécommande.
	-Assurez-vous que vous n'étés pas placé trop loin du projecteur lorsque vous utilisez les télécommandes. La plage d'utilisation maximale est de 5 m.
	-Vérifiez si le code de la télécommande est bien conforme au projecteur. (Reportez-vous à la page 41.)
La touche RESET ne fonctionne pas.	-Cette fonction n'est utilisable que quand vous sélectionné le menu Ajust. image et le menu Réglage graphique. (Reportez-vous à la page 22.)
La touche LOGO ne fonctionne pas.	-Vérifiez le réglage de Logo. Assurez-vous que Logo ne soit pas régisé sur Off. (Reportez-vous à la page 40.)
Les témoins clignotent ou s'allument.	-Vérifiez l'état du projecteur en vous reportant à la section "Témoins et état du projecteur." (Reportez-vous à la page 53.)
Un bruit anormal est émis pendant la projection.	-Un bruit de moteur ou un bruit d'obturator se fait entendre lorsque vous sélectionné ou basculer "Image", ou que vous projetez une image ayant de grandes variations de luminosité.
Le point d'exclamation apparait sur l'écran.	-Votre opération est invalide. Effectuez correctement l'opération.

AVERTISSEMENT:

Ce projecteur contient des composants placés sous haute tension. Ne tentez pas d'ouvir le coffret.

Si le problème persististe après avoir suivi toutes les instructions d'utilisation, adressez-vous à votre revendeur ou à un centre de service. Indiquez-lui le numéro de modèle et expliquez le problème de façon détaillée. Nous vous indiquerons comment obtenir le service nécessaire.

Témoins et état du projecteur

Vérifiez les témoins indiquant l'objet du projecteur.

Témoins			Etat du projecteur
POWER rouge/vert/orange	WARNING rouge	LAMP REPLACE jaune
●	●	●	L'interrupteur principal est sur la position d'accêt ou le cordon d'alimentation secteur est débranché.
●	●	*	Le refroidissement de la lampe de projection est en cours. Le projecteur ne peut pas se rallumer tant que le refroidissement n'est pas terminé.
●	●	*	Le projecteur est prét (READY) à être allumé en actionnant la touche ON/STAND-BY.
○	●	*	Le projecteur fonctionne normalement.
○	●	*	Le projecteur est en mode de gestion d'alimentation.
○	●	*	La température interne du projecteur est anormalement élevé. Il est impossible d'allumer le projecteur. Lorsque le projecteur s'est refroidis suffisamment et que la température estvenue à un niveau normal, le témoin POWER s'allume en rouge et il est alors possible d'allumer le projecteur. (Le témoin WARNING continue à clignoter.) Vérifiez et nettoyez le filtre à air.
○	●	*	Le projecteur s'est refroidi suffisamment et la température estvenue à un niveau normal. Lorsque vous allumez le projecteur, le témoin WARNING cesse de clignoter. Vérifiez et nettoyez le filtre à air.
○	●	*	Le projecteur détecte un état anormal et ne peut pas être allumé. Débranchez le cordon d'alimentation secteur et rebranchez-le pour allumer le projecteur. Si le projecteur s'éteint à nouveau, débranchez le cordon d'alimentation secteur et confiez la vérification et les réparations du projecteur à votre revendeur ou au centre de service. Ne laissez pas le projecteur allumé. Une électrocution ou un incendie risqueraient de se produit.
○	●	●	La lampe ne s'allume pas car une panne s'est produit ou que la durée de vie de la lampe arrive à son terme.
○	●	*	L'obturator coulissant automatique ne fonctionne pas correctement.

• • vert

• clignote en vert

• clignote en orange

• •• éteint

• • • rouge

• clignote en rouge

• clignote en jaune

• Lorsque la durée de vie de la lampe de projection arrive à son terme, le tímoin LAMP REPLACE s'allume en jaune. Lorsque ce tímoin s'allume en jaune, remplacez immédiatement la lampe de projection. Remettez le compteur de Replacement de la lampe à zéro après avoir remplaced la lampe. La durée pendant laquelle le tímoin LAMP REPLACE est allumé dépend du mode des lampes utilisé. Reportez-vous aux pages 49 et 50.

Arborescence des menus

Tableau des Modes Système

Fondamentalement, le PLV-Z2000 accepte les signaux provenant de tous les ordinateurs et de certains équipements videoe possedant une frquence horizontal et vertical mentionnee ci-dessous et une vitesse d'horloge inférieure a 100 MHz.

Mode Systeme	Fréquence horizontal (kHz)	Fréquence vertical (Hz)
640x480	31,47	59,88
640x480	37,86	74,38
640x480	37,85	72,81
640x480	37,50	75,00
640x480	43,269	85,00
720x400	37,927	85,039
640x480	35,00	66,67
832x624	49,72	74,55
1152x870	68,68	75,06
800x600	35,156	56,25
800x600	37,88	60,32
800x600	46,875	75,00
800x600	53,674	85,06
800x600	48,08	72,19
800x600	37,90	61,03
800x600	34,50	55,38
800x600	38,60	60,31
800x600	32,70	51,09
848x480	31,02	60,00

Mode Système	Fréquence horizontal (kHz)	Fréquence verticale (Hz)
1024x768	56,47	70,07
1024x768	44,00	54,58
1024x768	63,48	79,35
1024x768	62,04	77,07
1024x768	61,00	75,70
1024x768	46,90	58,20
1024x768	58,03	72,00
1152x864	64,20	70,40
1152x900	61,20	65,20
1152x900	61,85	66,00
1280x768	47,776	59,87
720x480	15,73	59,94/60
720x575	15,63	50,00
1280x720	37,50	50,00
720p	45,00	60,00
1080i	33,75	30,00 (Entrelacement)
1080i	28,12	25,00 (Entrelacement)
1080p	56,25	50,00
1080p	67,50	60,00

Lorsque le signal d'entrée provenant de la borne HDMI est numérique, reportez-vous au tableau ci-dessous.

Mode Système	RESOLUTION	Fréquence horizontal (kHz)	Fréquence vertical (Hz)
D-VGA	640x480	-	59,94/60
D-WXGA	1280x768	47,776	59,870
D-WXGA	1280x768	60,289	74,893
D-WXGA	1280x768	68,633	84,837
D-480i	720x480	-	59,94/60
D-575i	720x575	-	50,00
D-480p	720x480	-	59,94/60
D-575p	720x575	-	50,00

Mode Système	RESOLUTION	Fréquence horizontal (kHz)	Fréquence verticale (Hz)
D-720p	1280x720	-	59,94/60
D-720p	1280x720	-	50,00
D-1080i	1920x1080	-	59,94/60
D-1080i	1920x1080	-	50,00
D-1080p	1920x1080	-	59,94/60
D-1080p	1920x1080	-	50,00
D-1080p	1920x1080	-	24,00

Remarque:

• Il est possible que vous puissiez projeter des images même lorsque des signaux autres que ceux mentionnés ci-dessus sont entrés. Dans ce cas cependant, les fonctions du projecteur pourront être limitées.

Spécifications techniques

Type de projecteur	Projecteur multimédia
Dimensions (L x H x P)	400mm x 146mm x 346mm (parties saillantes non comprises)
Poids net	7,3 kg
Système d'affichage à cristaux liquides	Type à matrice active TFT de 0,74 po., 3 panneaux
Résolution d'affichage	1920 x 1080 points
Nombre de pixels	6.220.800 (1920 x 1080 x 3 panneaux)
Système de couleur	PAL, SECAM, NTSC, NTSC4.43, PAL-M et PAL-N
Signaux TV haute définition	480i, 480p, 575i, 575p, 720p, 1080i et 1080p
Fréquence de balayage	Sync. H 15 - 80 kHz, Sync. V 50 - 100 Hz
Taille d'image de projection (Diagonale)	Réglable de 40 po. à 300 po.
Lentille de projection	Lentille F2,0 - 3,05 avec mise au point et focus manuel de f22,6 mm - 45,3 mm
Distance de jet	1,2 m - 18,4 m
Lampe de projection	165 watts
Connecteurs d'entrée vidéo	Type RCA x 1 (Vidéo), Type RCA x 3 (Y, Pb/Cb, Pr/Cr) x 2 et Mini DIN 4 broches x 1 (S-vidéo)
Borne d'entrée d'ordinateur	Mini D-sub 15 broches x 1
Bones d'entrée HDMI	Borne HDMI à 19 broches x 2
Connecteur de port de service	1 Mini DIN 8 broches
Réglage des pieds	0 à 6,5°
Tension et consommation	100 - 120 V CA (2,9 A max. ampères), 50/60 Hz (Etats-Unis et Canada)200 - 240 V CA (1,5 A max. ampères), 50/60 Hz (Europe continentale et Royaume-Uni)
Température de fonctionnement	5 °C - 35 °C
Température d'entreposeage	-10 °C - 60 °C
Télécommande	Source d'alimentation : AA ou LR06 1,5 V type ALKALINE x 2Plage d'utilisation : 5m / ±30°Dimensions : 54mm x 26,3mm x 173mmPoids net : 95,5g (sans les piles)
Accessoires	Mode d'emploi (CD-ROM)Guide de référence rapideCordon d'alimentation secteurTélécommande et pilesSoufflerie

• Les specifications sont sujettes à changements sans préavis.
• Les panneaux à cristaux liquides sont fabriqués en utilisant les normes les plus haute. Au moins 99,99% des pixels sont efficaces; toute fois, une proportion infime (0,01% ou moins) des pixels pourrait être inefficaces selon les caractéristiques des panneaux à cristaux liquides.

US LISTED

Ce symbole marqué sur la plaque d'identification indique que le produit figure sur la liste des Underwriters Laboratories Inc. L'appareil a été conçu et fabriqué conformément aux normes de sécurité U.L. rigoureuses contre les risques d'incendie, les accidents et les électrocutions.

La marque CE est une marque de conformité aux directives de la Communauté Européenne (CE).

pixelworks

Circuits intégrés Pixelworks utilisés.

Configurations des bornes

Borne Video

Borne: HDMI

Configuration des broches
19 broches type A

1	TMDS Entrée de données 2+	11	Masse (TMDS Horloge)
2	Masse (TMDS Données 2)	12	TMDS Entrée d'horloge-
3	TMDS Entrée de données 2-	13	----
4	TMDS Entrée de données 1+	14	----
5	Masse (TMDS Données 1)	15	SCL
6	TMDS Entrée de données 1-	16	SDA
7	TMDS Entrée de données 0+	17	Masse (DDC/CEC)
8	Masse (TMDS Données 0)	18	Puisssance +5 V
9	TMDS Entrée de données 0-	19	Détection d'insertion de fiche
10	TMDS Entrée d'horloge+

Borne d'ordinateur

Borne: VGA

Configuration des broches

1	Entrée Rouge	9	----
2	Entrée Vert	10	Masse (Sync.vert.)
3	Entrée Bleu	11	Masse / ----
4	----	12	----
5	Masse (Sync.horiz.)	13	Sync. horiz. entrée/sortie (sync. H/V composite)
6	Masse (rouge)	14	Sync. vert.
7	Masse (verte)	15	----
8	Masse (bleue)

Pièces en option

Les pièces mentionnées ci-dessous sont fournies en option. Si vous commandez ces pièces, indiquez le type et le numéro du type au revendeur.

Cable HDMI

N^ du type: POA-CA-HDMI

(Ce cable est compatible avec HDMI 1.0 à 1.2a. Lorsque vous effectuez la connexion à un équipement de reproduction compatible avec HDMI 1.3 (ou version ultérieure), veuillez utiliser un cable HDMI en vente dans le commerce.)

(Ce cable est utilisé pour la sortie video à 21 broches Scart RGB de l'equipement video.)

Dimensions

Unité: mm
