MODE D'EMPLOI QSC QSC AUDIO

Fondée en 1968 par des passions de musique qui révaient de l' amplificateur idéal, QSC Audio occupe aujourd'hui une place de leader avec une production de plus de 15 000 amplificateurs professionnels par mois. Implantée en Californie entre Los Angeles et San Diego, employant plus de 400 personnes, QSC Audio réalise un chiffre d'affaires annuel de 100 Millions de dollars et exporte 50 % de sa production. Ajourd'hui, QSC Audio va encore plus loin et offre des solutions complètes de sonorisation avec une gamme de proceseurs numériques, d' amplificateurs, et d'enceintes amplifiées ou passives. Du Line Array de sonorisation aux haut-parleurs de plafond, QSC Audio propose une palette de produits répondant à toute application sonore. Chaque enceinte est conçue pour offrir un plus significatif par rapport aux produits du marché . système d'accroche rapide exclusif pour la gamme d'enceintes AD-S, technologie 2 voies pour les haut- parleurs de plafond, couverture sonore exceptionnelle de 140^ pour le Wideline, logiciel de prédiction acoustique EASE Focus, tout est fait pour faciliter l'installation et l'utilisation des systèmes. Avec plus de 40 modèle s' amplificateurs répartis en 6 gâmes, QSC Audio répond à toutes les applications et à tous les budgets : tournée, renforcement sonore, cinema, distribution sonore ligne 100 V, club. QSC Audio est à l'origine de nombreuses innovationstechnologiques majorés comme l'alimentation a découpage PowerWave® presente dans les amplificateurs PLX2 et PL2, qui prouve que l'on peut réaliser un ampli léger et très puissant. QSC Audio aujourd'hui, c'est également LA solution complète en sonorisation professionnelle.

QSC Audio fournisseur de solutions de sonorisation professionnelle

Chaque projet de sonorisation est unique. Il ne suffit pas d'assembler un groupe de produits à priori pouvant fonctionner les uns avec les autres pour construire un système cohérent. Afin de proposer des solutions de sonorisations globales, QSC Audio a développé des enceintes acoustiques, des processeurs numériques et des amplificateurs conçus pour fonctionner ensemble. Que ce soit pour le renforcement sonore d'un club, de l'installation fixe d'un aéroport, d'une tournée internationale, ou de l'équipement d'un bar musical, il existe désormais une solution de sonorisation complète avec la garantie performance/fiability QSC Audio.

Besoin d'un exemple ? Tournez la page....

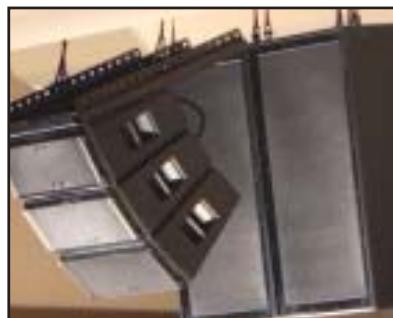

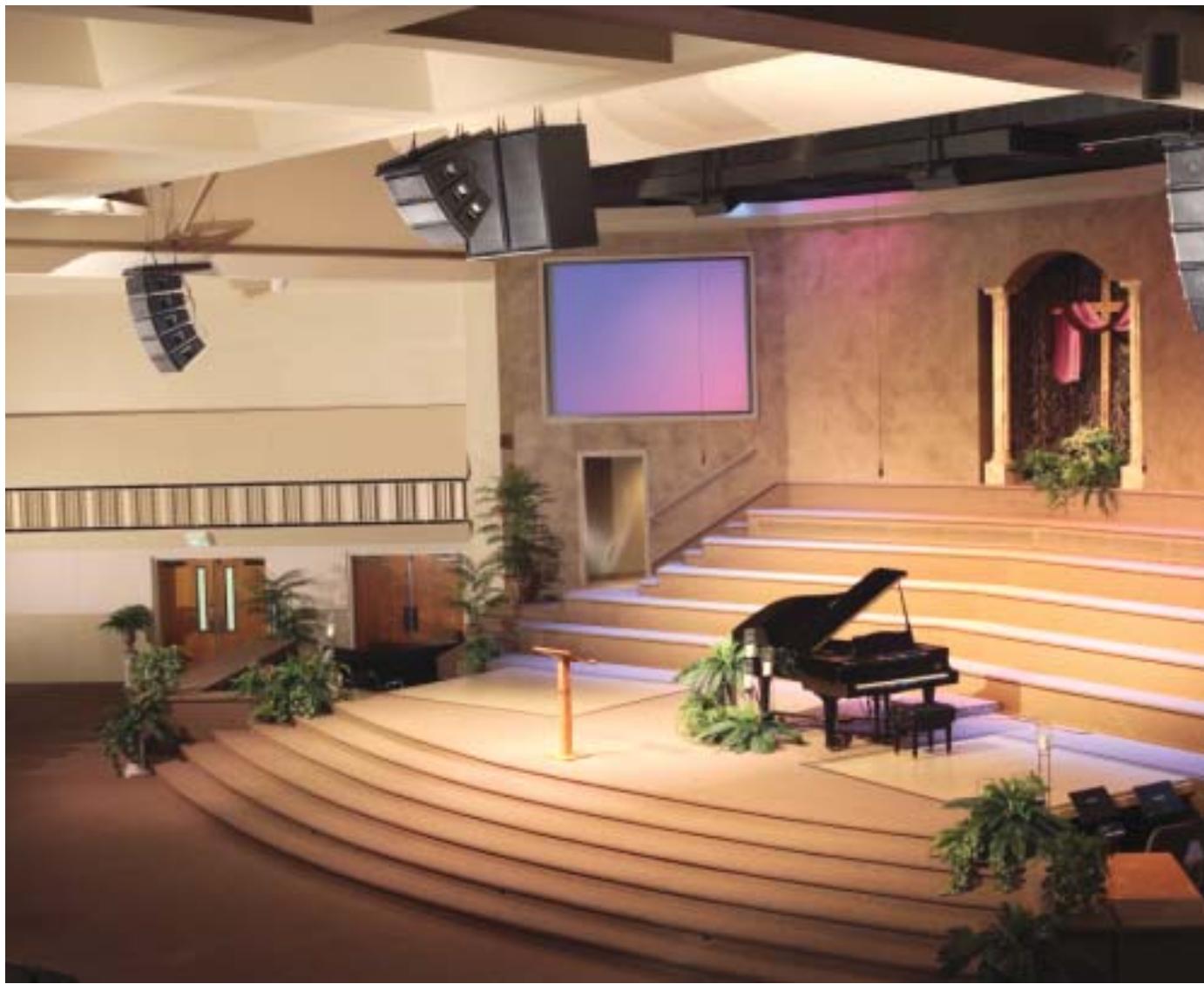

L'église de Modesto en Californie, une réussite totale...

QSControl.net BASIS/RAVE

• Système de mise en réseau audio sur Ethernet
• Fonctions de visualisation, surveillance et contrôle à distance
• Transport audio numérique au protocole CobraNet™ et fonctions DSP
• Interface logicielle unifiée

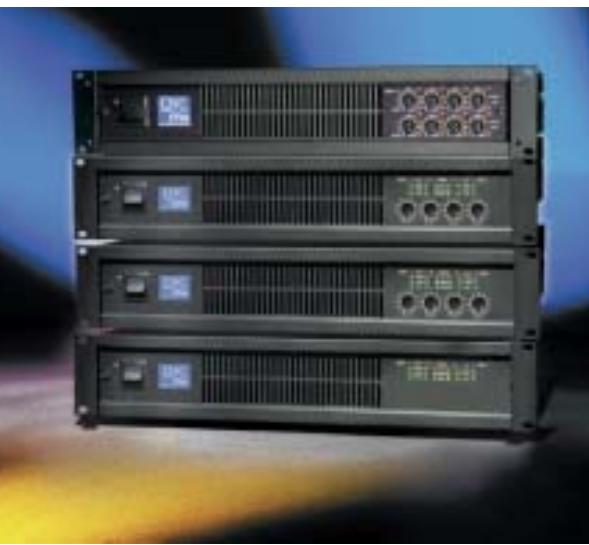

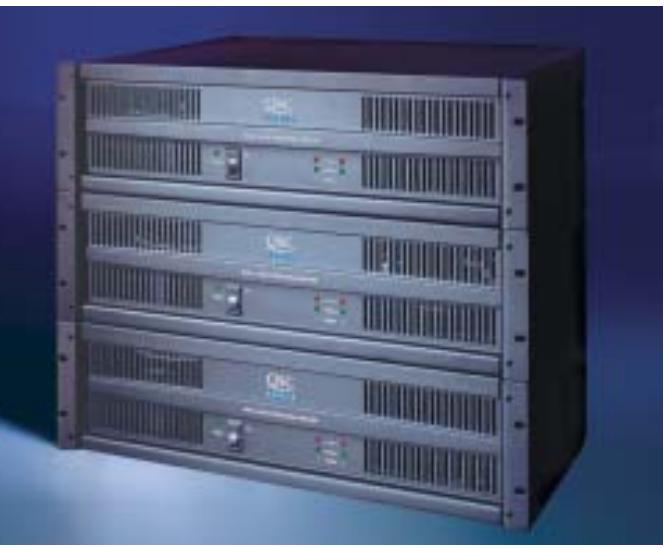

Amplificateurs 2 canaux, gamme CX

• Conçus pour les installateurs
  Commande par ordinateur, réseau via port données

Caissons de basses

• Réponse en fréquence plane jusqu'à 30 Hz
  16 points d'attache
• Disponible en finition noire ou blanche

Line Arr

Angle d horizon
- Coffreten mat (seulem
3 voies, biampli triampl

ay ISIS WideLine

e dispersion

tale : 140°

lēger,

ériau composite

ent 32kg

selection

fication/

ification

Face à ce challenge une solution complète s'est imposée…

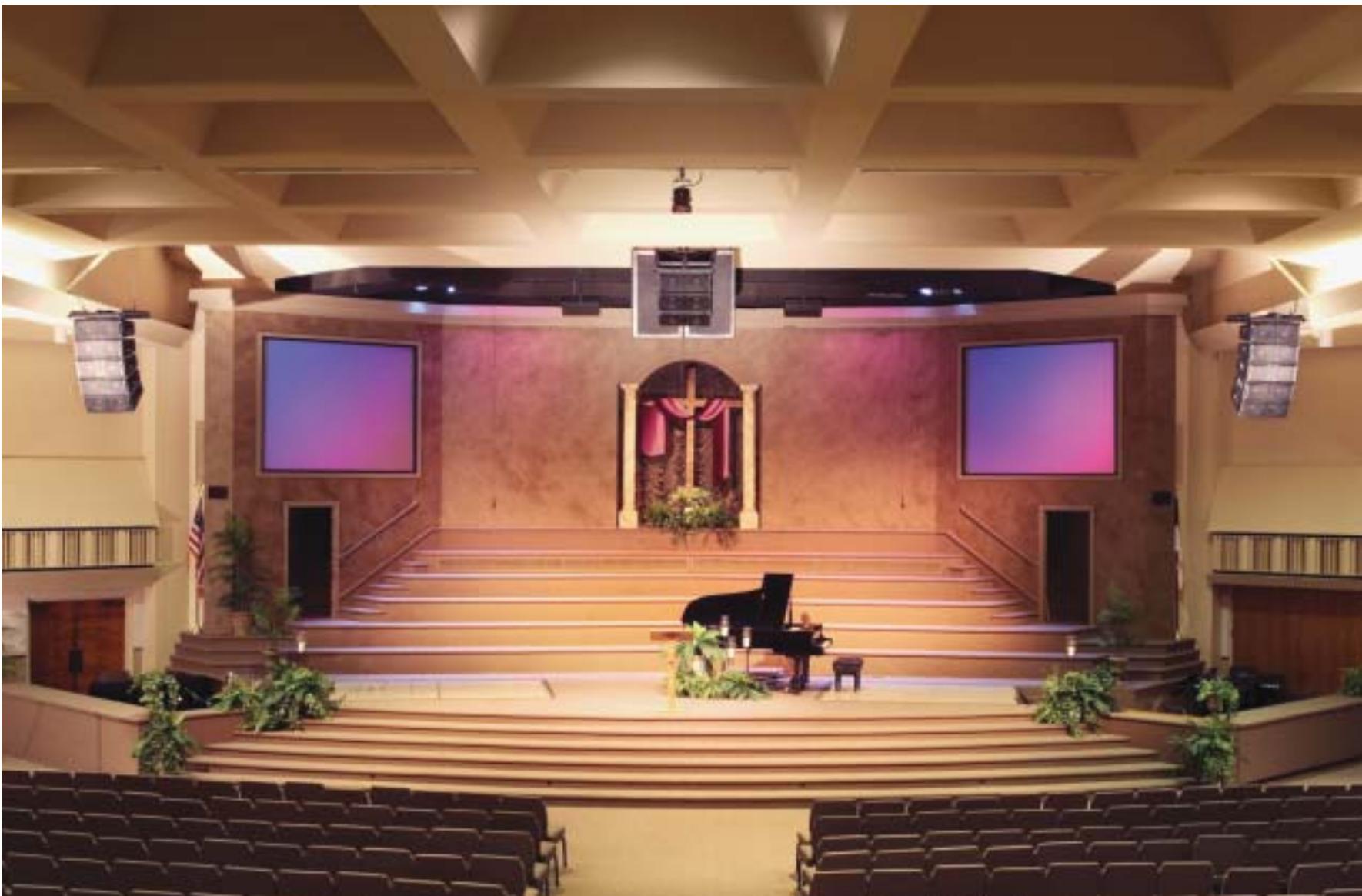

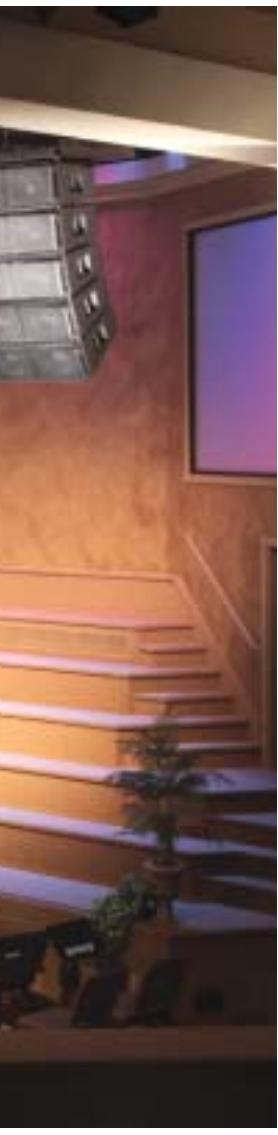

Lorsque l'église Big Valley Grace Community Church de Modesto, en Californie, a désirécréer un environnement acoustique alliant à la fois une intimité et une énergie sonore en champ direct, ses responsables ont demandé l'aide de Michael Garrison Associates (MGA), installés à Fresno (Californie).

Le responsable du projet, Brian Roggow, a pensé que la suggestion d'utiliser un système line array allait dans la bonne direction. « Le seul problème », précise-t-il, « était que cette église n'était pas l'endroit idéal pour la plupart des systèmes line array, à cause d'une hauteur sous plafond réduite »

Heureusement, Brian avait entendu peu avant une démonstration du système line array QSC ISIS WideLine. Il avait été impressionné par leur angle de dispersion horizontale très large (140°), et par leur courbe de réponse tout aussi exceptionnelle : 55 Hz à 20 kHz. Ces caractéristiques, alliées à une conception compacte et légère et à un dispositif de fixation novateur, l'on convaincu que le système était parfaitement adapté pour

Big Valley.

Un son vraimentigne d'eloges

En collaboration étroite avec l'équipe d'étude système chez QSC, Brian a spécifique 10 enceintes WideLine pour la configuration principale, et 3 autres en downfill. Il a ajouté une paire de caissons de graves QSC ModularDesign™, pour obtenir une réponse étendue dans le grave. Un rack d'amplificateurs QSC CX amplifie le système, qui intégre également la solution de réseau numérique QSCControl.net.

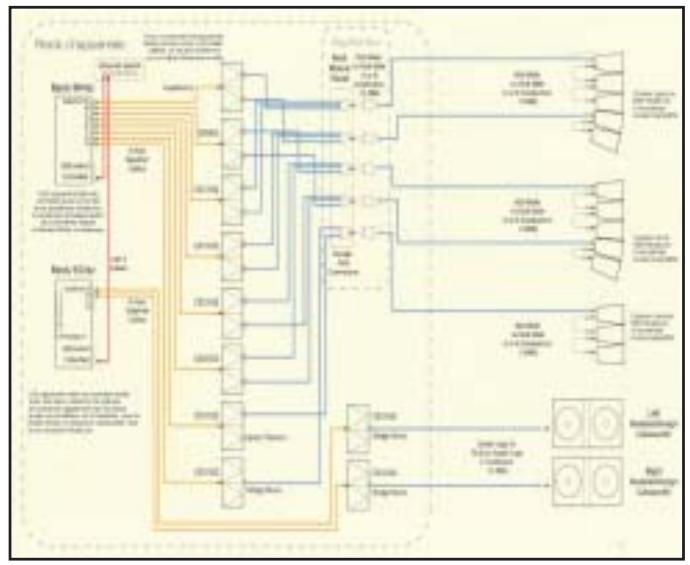

Synoptique de l'installation de Big Valley

Liste de l'équipement – Big Valley

• 13 × ISIS WL 2102 (enceintes)
• 2 x MD-S218 (caissons de graves)
• 2 x CX 502 (amplificatesurs)
• 8 x CX 1102 (amplificatesurs)
• 1 x BASIS 904zz, QSControl.net (amplificateurs)
• 1x BASIS 922zz, QSControl.net

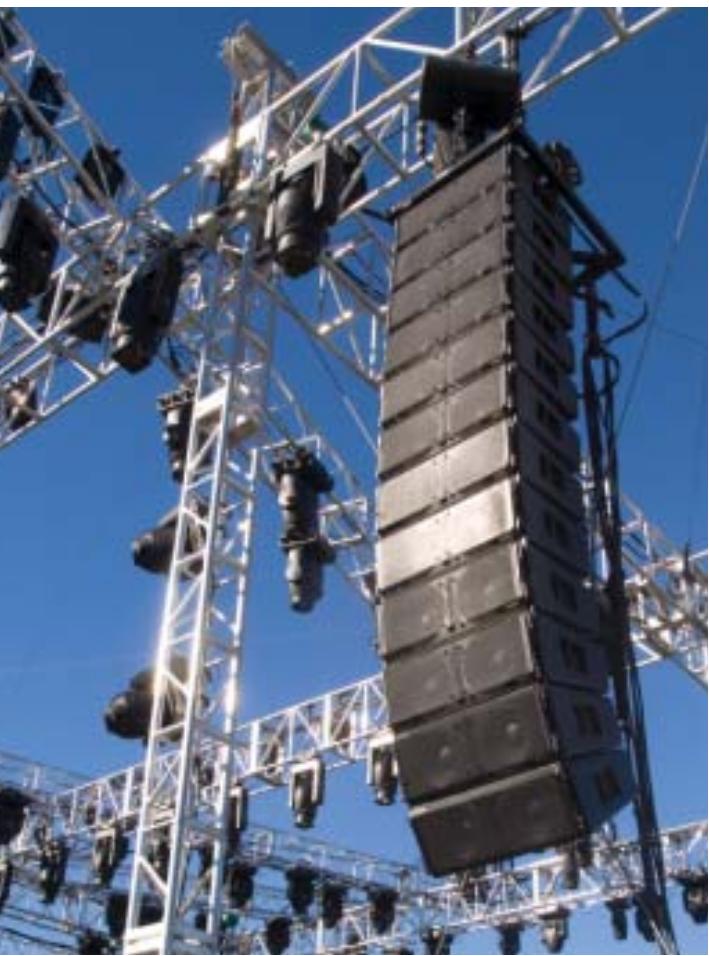

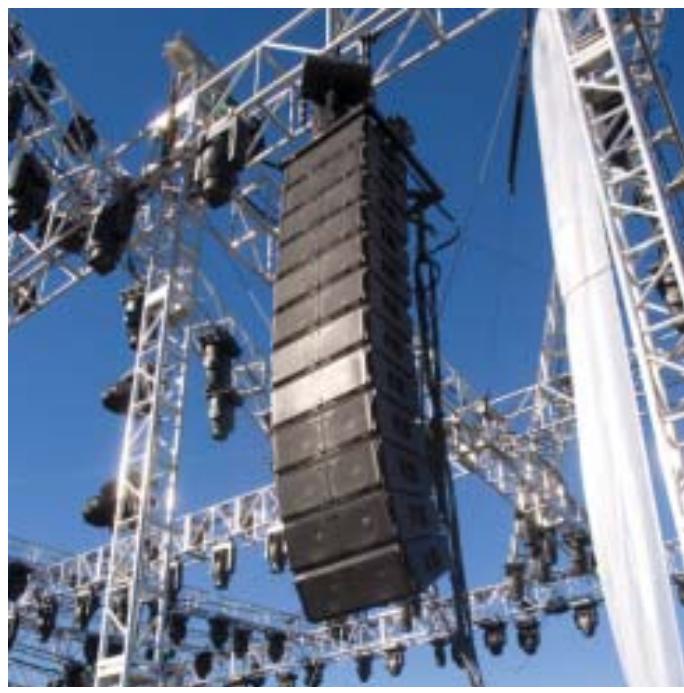

Systeme Line Array Wideline

Tournées - Spectacles - Prestataires

Avec le Wideline, QSC propose un système professionnel hautes performances offrant la plus large dispersion horizontal de marché (140°). Le nombre d'enceintes nécessaires s'en trouve réduit d'autant. Grace a sa réponse en fréquence optimisée dans le grave jusqu'à 55 Hz, le Wideline conviendra à une majorité d'applications, sans nécessiter un caisson de basses. Conçue en Compositite™ un matériel au composite ultra-résistant, chaque enceinte ne pese que 32 Kg, (système d'accrochage inclus) facilitant ainsi l'installation du système. Pour plus de souplesse il est possible deCHOISIR vers quels haut-parleurs les mediums seront envoyés afin de linéariser la réponse du système. Une version en multipli est également disponible.

• Systeme Line Array

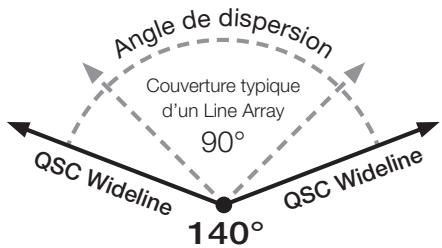

• Exceptionnelle couverture horizontale de 140^
• Ouverture verticalie 0 / 10^
• Puissance admissible très élevé
• Boomers 10^ grande excursion à forte puissance admissible
• Enceinte trapēzoidale bass-reflex
• Systeme résistant à l'humidité et aux UV
• Matériau très léger en Compositite™
• Possibilité d'utilisation en 3 voies, bi-amplification ou tri-amplification
• Possibilité deCHOISIRversquels haut-parleurs 10^ sontenvoyeslesmediums
• Compression 1,4'' charge par un guide d'ondes multi ouverture à diffraction acoustique
• Systeme d'accroche solidaire de chaque enceinte
• Possibilité de stacker ou d'accrocher le système

	Puisss. W	Impéd. Ω	Rép. en Frêq. Hz	Aigu	Grave	Connecteur
I-WL2102	700	16	55 - 18000	1,4"	2 x 10"	Speakon
WL218-sw	1700	4	37 - 200	-	2 x 18"	Speakon

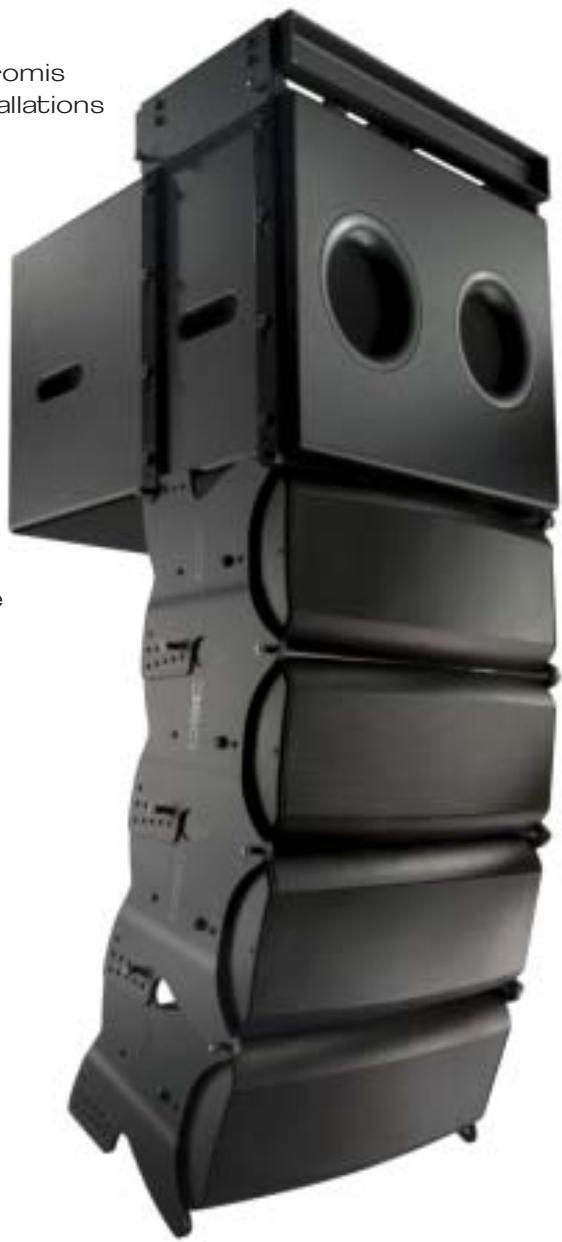

Line Array pour installation fixe ILA

Théâtres - Congrès - Plateaux TV

Le système Line Array ILA a été développé pour les installations fixes. Sous un desgin compact et élégant l'ILA vous offre une qualité sonore professionnelle avec une large couverture acoustique de 140^ . Utilisable en bi ou tri-amplification le système est disponible en blanc pour s'intégrer à tout type de décor.

Module large bande WL2082-i

• Line Array offrant des performances sans compromis pour un prix abordablet une vaste gamme d'installations
• Compact et esthétique
• Disponible en noir ou en blanc pour une(Meilleure) intégration suivant le type d'environnement
  Large couverture horizontal de 140^
• Système de suspension économique, facile à installer, offrant une parfaite sécurité et une grande souplesse de configuration

Caisson de basses WL115-sw

• Subwoofer 15^ passe bande du 4^e ordre
• Puissance admissible de 650 W
• Réponse descendant jusqu'à 35 Hz
• Possibilité de montage sur le dessus ou en arrêté du système
• Disponible en noir ou en blanc

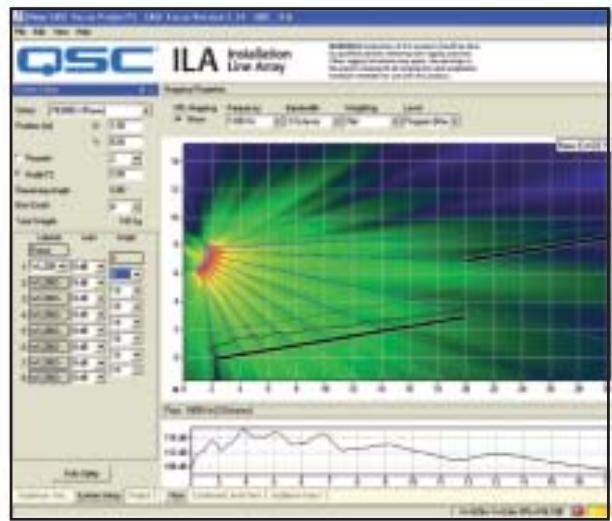

Logiciel de simulation acoustique, EASE Focus

Puiss. W
Imp.
Rép. en Fréq. Hz
Connecteur

WL2082-i	100/400	8/16	80 Hz ā 20 kHz (±3 dB)	2 x NL8 Speakon
WL115-sw	650	8	37 ā 107 Hz (±3 dB)	2 x NL8 Speakon

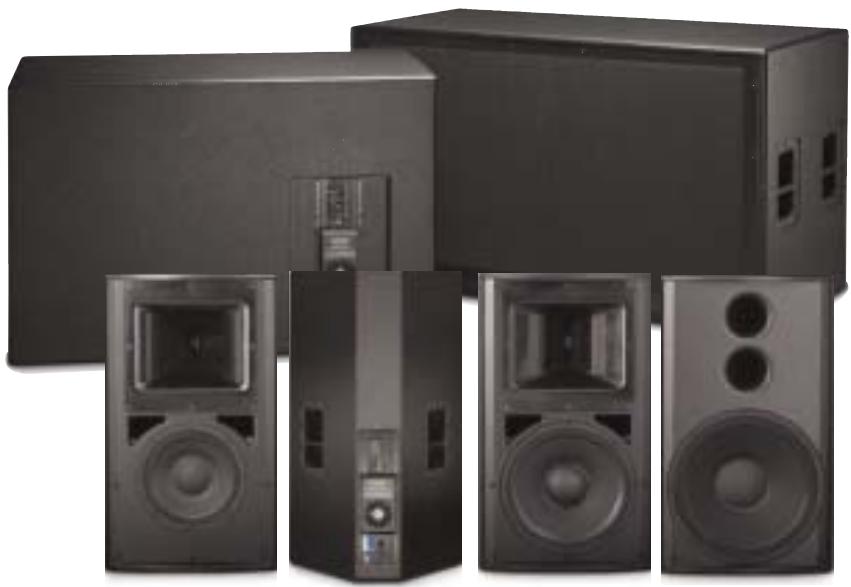

Enceintes de sonorisation moyenne puissance gamme MD

Théâtres - Stades - Clubs

La gamme Modular Design comprend huit modèles passifs et quatre versions actives qui répondent aux besoin de la sonorisation de moyenne et forté puissance en installation fixe. Elle est ideale pour les théâtres, les discothesques, le renforcement sonore de moyenne portée. Facies à assembler en cluster grâce à leurs dimensions communes, les enceintes série MD s'installent rapidement et de façon très sure grâce à de multiples et solides inserts filetés. Les diverses possibités d'utilisation en mode passif large bande ou en bi-amplification procurent une grande souplesse d'application.

Large gamme de produits repondant à tout besoin en installation fixe
- Ébénisterie trapézoidale pour une association simple en cluster
Grille de protection en acier
- Robuste ébénisterie en multipli
- 15 inserts pour accroche
- Versions disponibles en blanc
- Versions bi-amplifiées par module PM-1 000 (800/200 W)
- Caisson de basse disponible dans la gamme (MD-S)

	Puisw. W	Imp. Ω	Rép. en Frêq. Hz	Aigu	Grave	Connecteur	Couverture
MD-F122/64r	400	8	45 - 18 500	1,4"	12"	Speakon	60 x 40°
MD-FPI22/64r*	-	-	45 - 18 500	1,4"/200 W	12"/800 W	-	60 x 40°
MD-F122/94r	400	8	45 - 20 000	1,4"	12"	Speakon	90 x 40°
MD-FPI22/94r*	-	-	45 - 20 000	1,4"/200 W	12"/800 W	-	90 x 40°
MD-F122/124r	400	8	45 - 18 000	1,4"	12"	Speakon	120 x 40°
MD-F152/64r	400	8	45 - 16 500	1,4"	15"	Speakon	60 x 40°
MD-FPI52/64r*	-	-	45 - 16 500	1,4"/200 W	15"/800 W	-	60 x 40°
MD-F152/94r	400	8	45 - 17 000	1,4"	15"	Speakon	90 x 40°
MD-FPI52/94r*	-	-	45 - 17 000	1,4"/200 W	15"/800 W	-	90 x 40°
MD-F152/124r	400	8	45 - 17 000	1,4"	15"	Speakon	120 x 40°
MD-L115	700	8	35 - 1 900	-	15"	Speakon	-
MD-S215	1 200	4	22 - 2 300	-	2 x 15"	Speakon	-
MD-L118	700	8	45 - 2 500	-	18"	Bornnier	-
MD-S218	1 200	4	22 - 2 000	-	2 x 18"	Bornnier	-

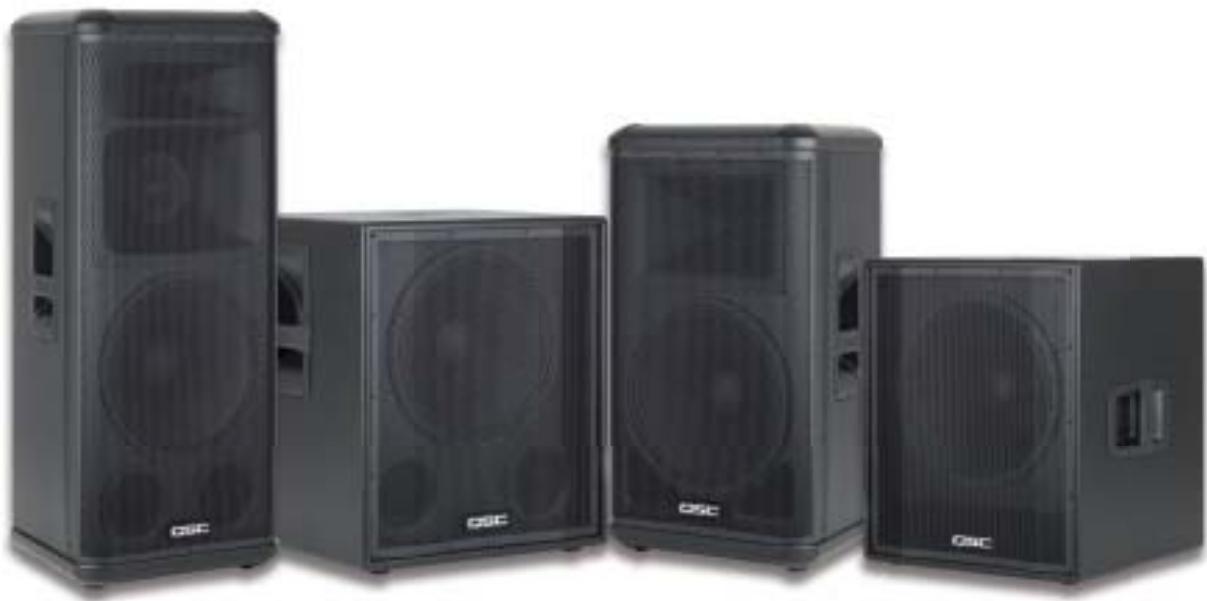

Enceintes amplifiées HPR

Clubs - Discothéques - Musiciens

La gamme HPR offre aux musiciens la puissance, la technologie et la légendaire fiabilité des amplificateurs QSC, alliées à la simplicité d'utilisation et au côte pratique des enceintes actives. Quelle que soit votre application, renforcement de la voix, spectacle musical ou Rock'n'roll pur et dur, il existe une enceinte HPR répondant à vos besoin.

Contrôles

• Les seules enceintes actives offrant la puissance et la fiabilité légendaire des amplificateurs QSC
• Amplificateurs à composants discretés (pas de circuits intégrés)
• Puissance continue élevée : 700 Watts pour les caissons de graves, jusqu'à 600 Watts pour les enceintes
• Look professionnel et esthétique
• Ebénisteries robustes en bouleau multipli
  Grilles acier a l'épreuve des tournées
• Puits de diamètre 35 mm
• Caissons de graves munis de filtres actifs stéreo, dotés de sorties pour enceintes satellites amplifiées

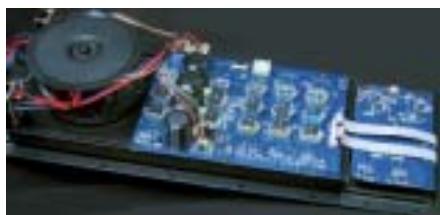

Module d'amplification

Rép. en Fréq.
Imp. d'entrée
Ampli.

HPR 152F	50 - 20 000 Hz	22 kΩ	Grave 400 W classe H Aigu 100 W classe AB+B
HPR 153F	38 - 20 000 Hz	22 kΩ	Grave 400 W classe H Médium 100 W classe AB+B Aigu 100 W classe AB+B
HPR 15IW	43 - 140 HZ	22 kΩ	Grave 700 W classe H
HPR 18IW	39 - 140 Hz	22 kΩ	Grave 700 W classe H

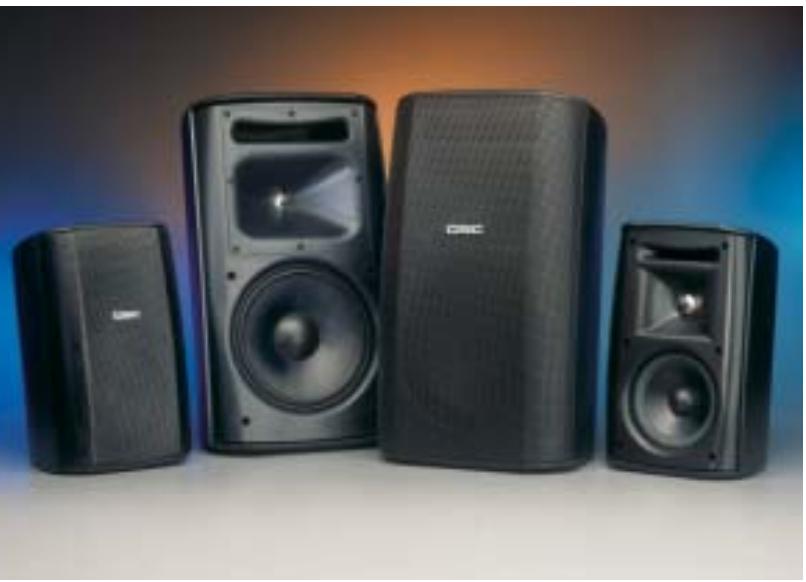

Enceintes pour installation fixe gamme AD-S

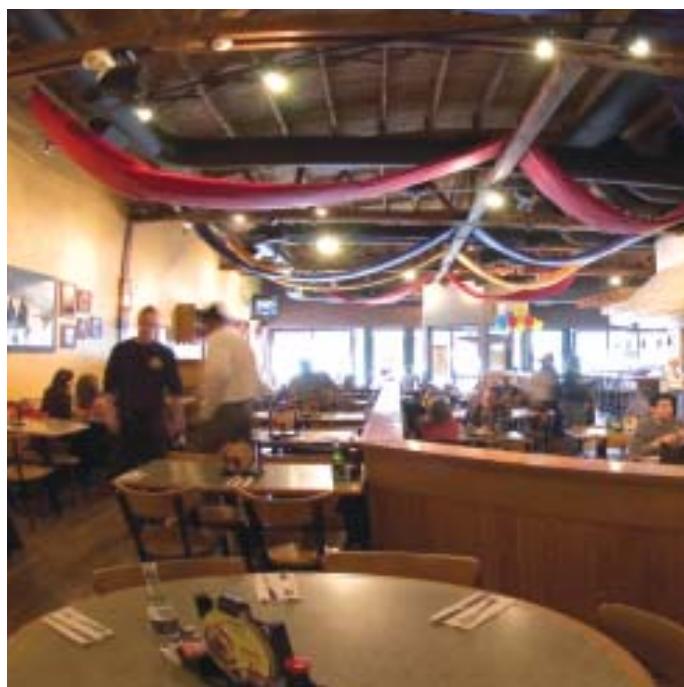

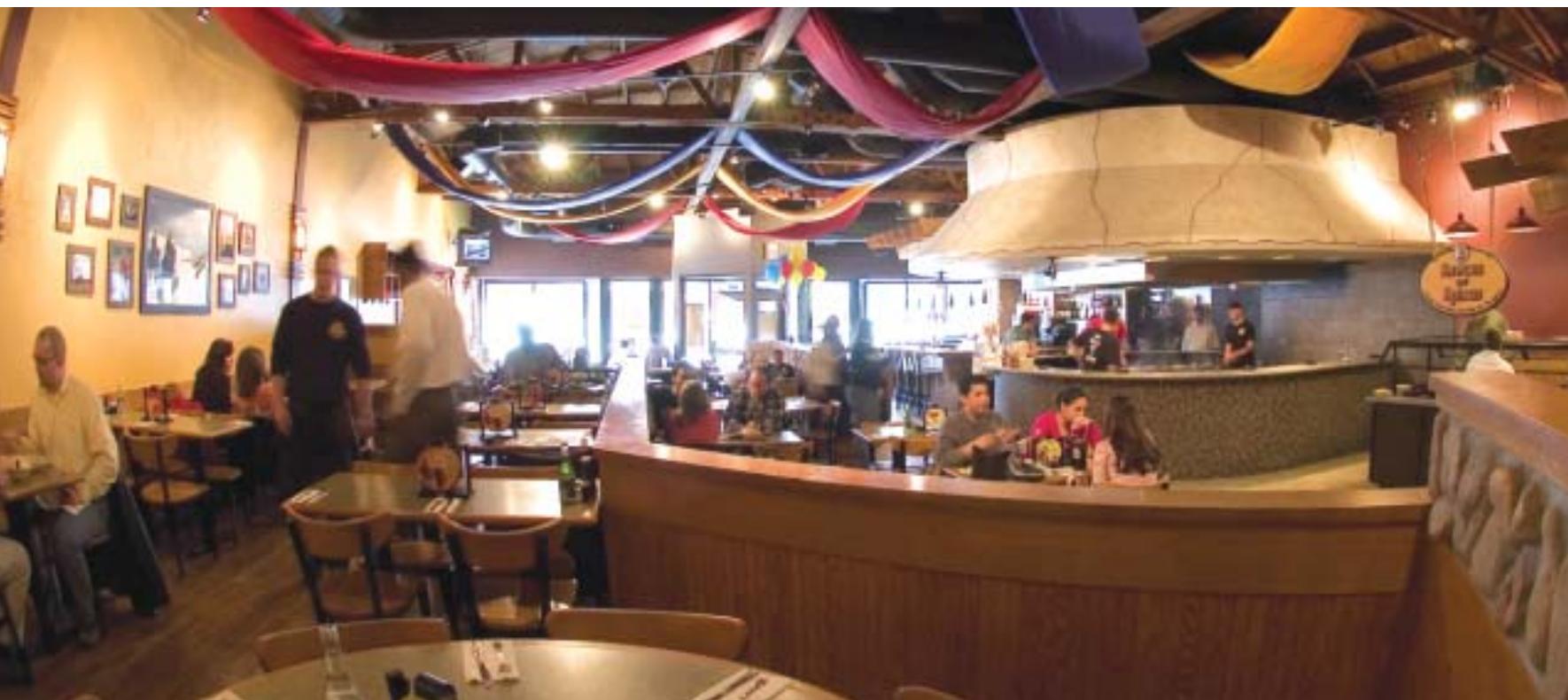

Sonorisation de lieux publicsBars - Restaurants

La gamme AD-S offre une tres grande souplesse d'utilisation pour la sonorisation et la distribution sonore de haute qualite. Dotees d'un elegant boitier en polypropylene, ces enceintes offrent des solutions performantes pour toutes les installations de diffusion sonore ou une qualite d'ecoute hi-fi est recherchee. Dotees d'un facteur d'intelligibilité elevé et d'une excellente musicalite, les enceintes AD-S se montrent a l'aise sur tous les types de messages sonores. Elles sont ideales pour les salles de conférence, les restaurants, les bars, les hotels, la sonorisation d'ambiance ou la distribution sonore. Disponible en 100 V ou en basse impédance, l'AD-S82 intègre le système exclusif d'accroche rapide IntelliDock™.

• Enceintes 2 voies performantes, esthétiques et polyvalentes
• Éligant boîtier en polypropylène anti-vibration
• Fonctionnement en deux voies pour une reproduction de haute qualité
  Large couverture angulaire
• Branchement rapide grâce au bornier à ressorts
• Versions blanches disponibles pour tous les modêles
• Versions avec transformateur pour distribution sonore
• Woofers blindés magnétiquement pour une utilisation à proximé d'un monieur video
• Système résistant à l'humidité: fonctionne dans tous les types d'environnements
• Facilité de fixation murale par étrier ou par rotule
• Système IntelliDock™ pour AD-S82 : système de fixation mural permettant à la fois le montage et le raccordement instantané de l'enceinte (en option)

	Puiss. W	Impéd. Ω	Rép. en Frêq. Hz	Aigu	Grave	Connecteur
AD-S52	60	8	60 - 20 000	1"	5"	Bornier
AD-S52 T	60	100 V/8 Ω	60 - 20 000	1"	5"	Bornier
AD-S82	110	8	65 - 19 000	1"	8"	Bornier
AD-S82 H	240	8	60 - 22 000	1"	8"	Bornier
AD-S282 H	450	8	60 - 29 500	1"	2 x 8"	Bornier
AD-S282 HT	450	100 V/8 Ω	60 - 29 500	1"	2 x 8"	Bornier

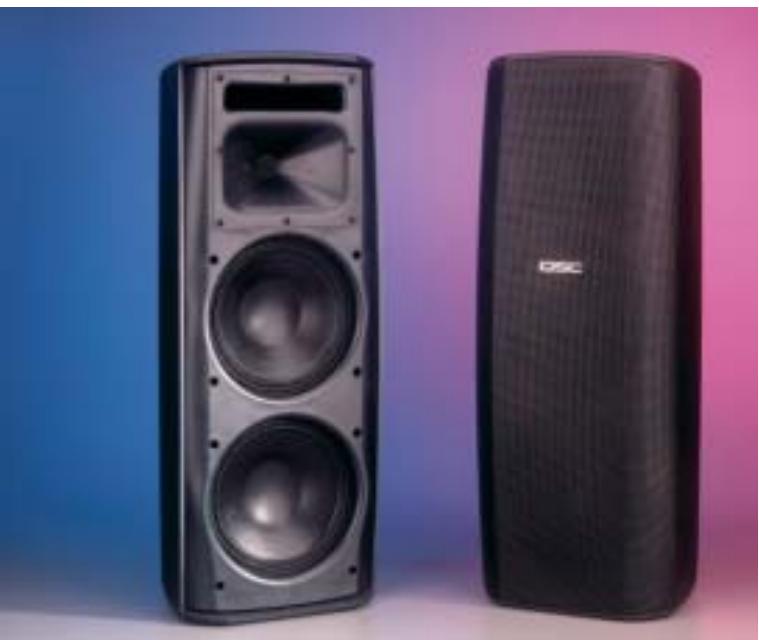

Enceintes de sonorisation gamme ISIS

Sonorisation de conférences Palais des congrès

Les enceintes ISIS ont été conçues pour des applications exigeantes de sonorisation oùaucun compromis sur la qualité sonore n'est possible. Polyvalentes, elles utilisent des haut-parleurs de forte puissance admissible afin de reproductive le programme musical le plus percutant. Robustes, grâce à leurs boîtiers en polypropylène, les enceintes ISIS affronteront sans problème les conditions de transport les plus difficiles.

• Système 2 voies large bande, performant et esthétique
• Montage sur pied, étrier ou porteuse
• Compacte, légère et facile à transporter
• Systeme résistant à l'humidité
• Woofer de 8'' a double suspension
• Compression de 1" chargee par guide d'ondes pivotable a directivite controlee
• 2 connecteurs Speakons en parallēle
• Utilisation verticale ou horizontalie
• Possibilité de montage sur pied

	Puis. W	Impéd. Ω	Rép. en Fréq. Hz	Aigu	Grave	Connecteur
I-82 H	240	8	60 - 22 000	1"	8"	Speakon
I-282 H	450	8	80 - 20 700	1"	2 x 8"	Speakon

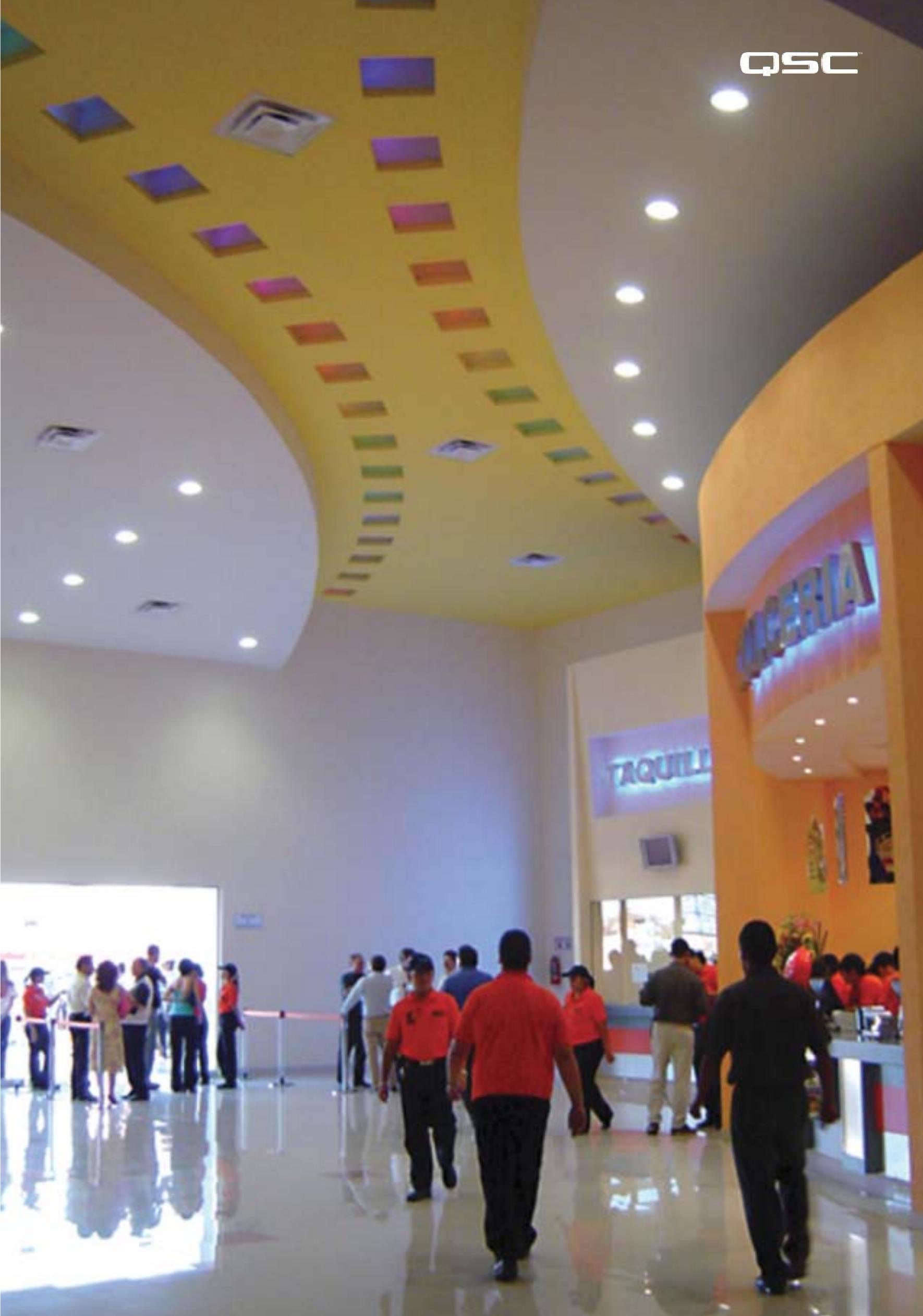

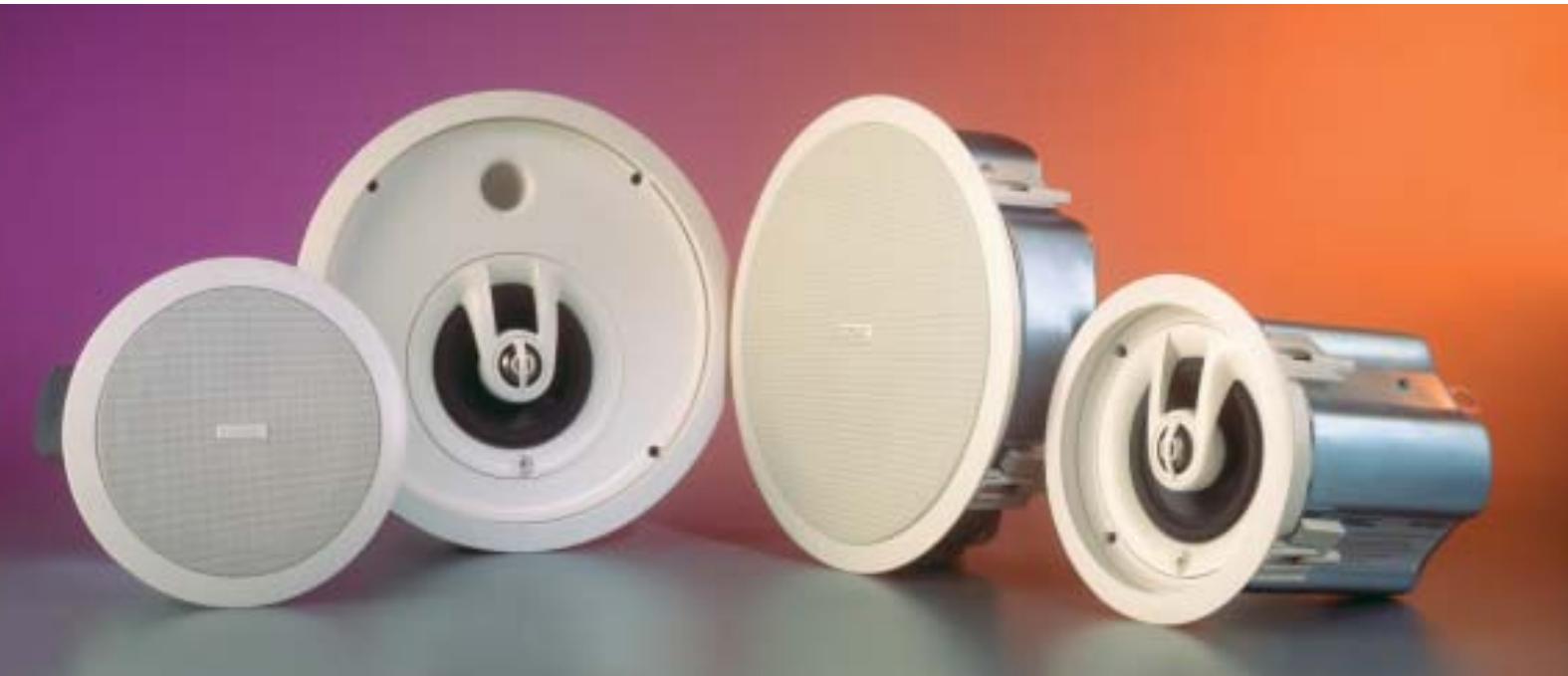

Haut-parleurs de plafond gamme AD-C

Sonorisation de lieux publics

La gamme de plafonniers AD-C utilise les mêmes haut-parleurs que la gamme AD-S pour une plus grande homogénéité sonore. Tous les modèles comprendnent un robuste boîtier métallique de protection contre les agents extérieurs. Un facteur d'intelligibilité élevé permet une parfaite compréhension de la parole. Le design moderne a été particulièrement étudie afin de s'intégrer dans tout type d'intérieur avec une grande discrétion. Un système de montage simple permet une installation rapide dans tous les types de plafonds. Ces haut-parleurs peuvent être utilisés dans toutes sortes de lieux, même humides.

• Enceintes de plafond 2 voies Hi-Fi performantes et polyvalentes
• Grande cohérence sonore avec la série AD-S
• Robuste boîtier métallique
  Large couverture sonore
• Transducteurs résistant à l'humidité
• Tweeter ā dôme en titane néodyme
• Montage et encastrement facile
• Livre avec accessoires de montage
• Possibilité de peindre les grilles
• Modèle faible enchambrement pour intégration facile

	Puiss. W W	Impéd. Ω	Rép. en Fréq. Hz	Aigu	Grave	Connecteur
AD-CI52	40	100 V/8 Ω	65 - 20 000	1"	5"	Bornier
AD-CI52 S	40	100 V/8 Ω	53 - 20 000	1"	5"	Bornier

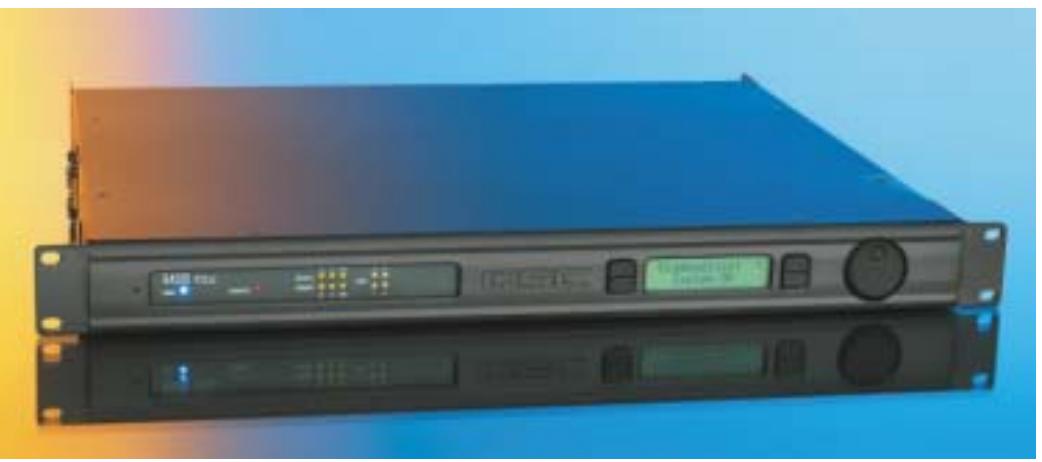

Processeurs numériques RAVE / Basis

Installations fixes de grandes dimensions

Les processeurs numériques QSC Audio assurent le traitement du signal et son monitoring dans un unique système intégré. Développés pour fonctionner avec les amplis QSC Audio, ils permettent d'optimiser les performances des haut-parleurs tout en simplifier le câblage et la configuration des ensembles de sonorisation professionnelles.

Processeur numérique Basis 922 az

• Proesseur 1 U universel : contrôle et télécommande des amplificateurs et enceintes, traitement numérique du signal (Crossover inclus), transport numérique Cobranet
• 8 entretes lignes analogiques sur connecteurs Eurostyle
• 4 sorties stéreō vers amplificateurs Dataport
• Port de télécommande Ethernet
• Port de transport du son Cobranet
• Fonctions DSP: matrice, contrôle de gain, égaliseur, filtré, crossover, compresseur, bruit rose/blanc/ sinus, délié...

Modèle	Entrée Analog.	Entrée numér.	Entrée CobraNet	Sortie Analog.	Sortie DataPort	Sortie CobraNet	Monitor E/S
BASIS 722az	8 niv. ligne	-	-	-	4 (8 Ch)	-	Oui
BASIS 902zz	-	-	24 de 32	-	4 (8 Ch)	32	Oui
BASIS 904zz	-	-	24 de 32	-	8 (16 Ch)	32	Oui
BASIS 914lz	4 XLR niv. ligne	-	16 de 32	-	8 (16 Ch)	32	-
BASIS 922az	8 niv. ligne	-	16 de 32	-	4 (8 Ch)	32	Oui
BASIS 922dz	-	25 pin AES/EBU (8 canaux)	16 de 32	-	4 (8 Ch)	32	Oui
BASIS 922uz	8 univ. mic/ligne	-	16 de 32	-	4 (8 Ch)	32	Oui
DSP 322ua	8 univ. mic/ligne	-	-	8 niv. ligne	-	-	-
RAVE 520uz	8 univ. mic/ligne	-	16 de 32	-	-	32	-
RAVE 522aa	8 niv. ligne	-	16 de 32	8 niv. ligne	-	32	-
RAVE 522ua	8 universel	-	16 de 32	8 niv. ligne	-	32	-

Exampie de configuration

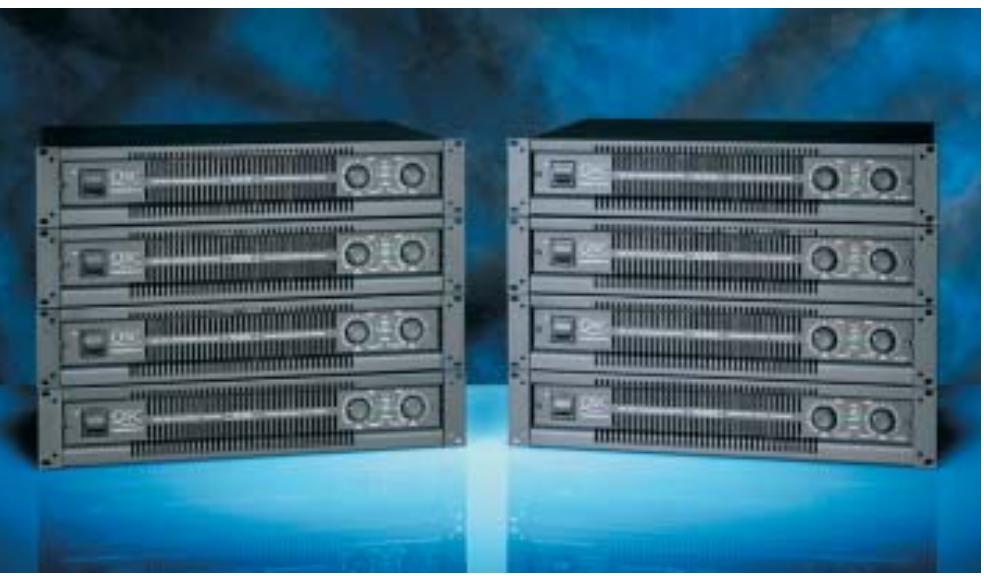

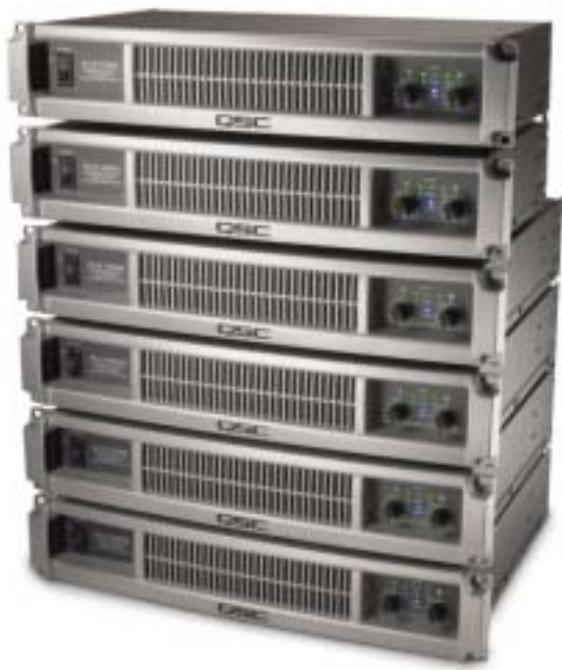

Amplificateurs de forte puissance gamme Powerlight 2/2A

Loueurs professionnelles

Sonorisation de tournée

Must absolu en matiere de technologie, les amplis serie PowerLight 2 et 2A representent la toute derniere generation d'amplificateurs professionnels. Ils offrent des puissances par canal allant de 900 W a 1850 W (2 ohms), dans seulement 2 U de rack 19'' et pour un poids inférieur a 10kg . Tous les amplis sierie Powerlight 2 et 2A integrent l'alimentation a decoupage PowerWave® perpettant de disposer en permanence d'une importante puissance instantanee. Les Powerlight 2A comportent une carte electronique de traitement analogique du signal, ainsi qu'une sensibilité et un gain commutable.

• Alimentation à découpage PowerWave®, fiabilité, faible bruit, poids réduit, puissance instantanée très élevé
• Classe H (PL 224, 230, 236) : étages de puissance à très haut rendement, consommation de courant et échauffement réduit de plus de 40 %
• Ventilation optimisée : de l'arrête vers l'avant permettant le rackage des amplis sans espace entre eux
• Port data: pour contrôle à distance par ordinateur connecté au QSC Control
• Version Powerlight 2A : interrupteur de réglage de Sensibilité/Gain (+4 dBu, 32 dB ou 26 dB) - Traitément analogique du signal intégré

	2 Ω	4 Ω	8 Ω	Bridgê 4 Ω
PL 218/218A	900 W	600 W	350 W	1 800 W
PL 224/224A	1 200 W	825 W	475 W	2 400 W
PL 230/230A	1 500 W	1 050 W	625 W	3 000 W
PL 236/236A	1 850 W	1 300 W	800 W	3 700 W

Amplificateurs polyvalents gamme PLX 2

Discothéques - Prestataires Sonorisation de puissance

La gamme PLX 2 a été conçue pour répondre aux besoin des sonorisateurs de spectacle. Assurant un niveau de performances très élevé, et une grande fiabilité, ces amplificateurs sont dotés des dernières innovations technologiques QSC Audio. Compacts et de poids réduit les PLX 2 permettent de configurer des racks facibles à manipuler en tournaëe. Avec des puissances allant de 325 W à 3600 W, la gamme des amplificateurs PLX 2 permet d'aborder les applications les plus variees. Côté technique, les PLX 2 sont dotés de circuits d'alimentation ultra performants, capables de délivrer une importante puissance instantanée. Les circuits de puissance des modèles 02 permettent de travailler en toute sécurité, sans dégradation des performances, avec des charges de 2 Ohms. La partie mécanique des ampli PLX 2 fait appel à des matériaux très robustes permettant une utilisation intensive sans aucun problème de fiabilité.

• Alimentation à découpage PowerWave® de 3e génération.
• Contrôle de gain crante en face avant, 21 positions, pour un calibrage précis.

Particularités modèles 04

• Poids très réduit: 5,9 kg
• Faible profondeur: 22,7 cm
• Sorties sur Speakon NL4
• Qualité audio et fiabilité sans compromis pour les applications ne demandant pas de pouvoir travailler avec des charges de 2 Ohms

Particularités modèles 02

• Poids très réduit: 9,5 kg
• Sorties sur Speakon NL4 et bornier
• Filtres passer-haut et passer-bas 100 Hz pour bi-amplification subwoofer et satellite
• Filtre infrasonique 33 Hz commutable, pour la protection des woofers

	2 Ω	4 Ω	8 Ω	Bridgê 4 Ω
PLX2 1104	-	550 W	325 W	-
PLX2 1804	-	900 W	600 W	-
PLX2 1802	900 W	575 W	330 W	1800 W
PLX2 2502	1250 W	750 W	450 W	2500 W
PLX2 3102	1 550 W	1 000 W	600 W	3 100 W
PLX2 3602	1 800 W	1 250 W	775 W	3 600 W

Amplificateurs gamme ISA

Installation fixe - Ligne 100 V

Cinemā

Une gamme d'amplis ideale pour la sonorisation fixe, le cinéma et la distribution sonore ligne 100 V. Pour les systèmes son cinéma, des circuits d'alimentation indépendants pour chaque canal permettent de satisfaire aux importants appeals de puissance instantanée, indispensable à une reproduction optime des effets surround (en particulier dans le grave). Avec les modèles "T", la sonorisation ligne 100 V atteint un très haut niveau de qualité et de fiabilité. Les amplificateurs série ISA sont dotés d'étages de puissance de classe AB à très haut rendement (Classe H pour le 750). Cette technologie permet de-disposer d'une puissance très élevé. L'échauffement et la consommation d'énergie sont réduits d'environ 40% par rapport aux amplis traditionnels.

• Souplesse d'application : 3 modèles pour utilisation en basse impédance et 3 modèles pour l'amplification ligne 100 V
• Contrôles de gain sur panneau arrêté : ajustables par pas de 2 dB permettant un réglage rapide et facilement reproducible
• Raccordement facile : connecteurs d'entrée XLR et borniers Eurostyle détachables
• Limiteurs indépendants et débrayables pour chaque canal
• Filtres salle-haut : commutables, assurant la protection des HP
• Multiprotection : circuits assurant la protection de l'ampli et des haut-parleurs
• Classe H (ISA 750 et 800T) : réduction des appel de courant et diminution de l'échauffement de 40%
• Ventilateur à vitesse variable automatique : refroidissement efficace en cas d'échauffement, silence total en conditions de fonctionnement normales
• Sorties 25, 70 et 100 V (modèles T) : avec possibilité de sortie basse impédance simultanée
• Amplificateur agree THX

Les amplis ISA et DCA sont agreés THX.

	2 Ω	4 Ω	8 Ω	Bridge 4 Ω	100 V
ISA 280	430 W	280 W	185 W	830 W	-
ISA 450	700 W	425 W	260 W	1 400 W	-
ISA 750	1 200 W	650 W	450 W	2 400 W	-
ISA 300 Ti	430 W	280 W	185 W	-	300 W
ISA 500 Ti	700 W	425 W	260 W	-	500 W
ISA 800 Ti	1 200 W	650 W	450 W	-	800 W

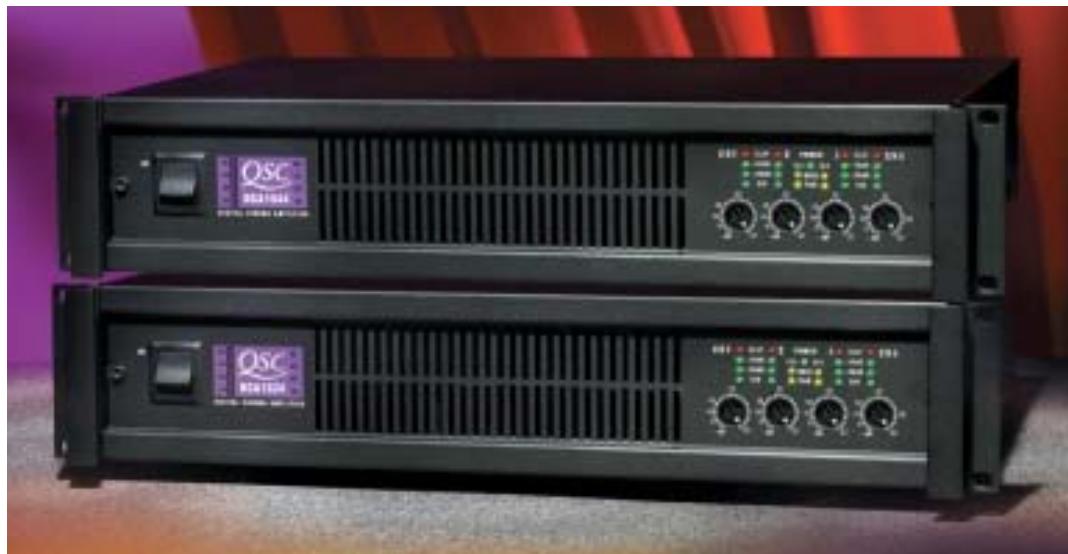

Amplificateurs de forte puissance gamme DCA

Installations cinema de haute qualité

La gamme DCA a été consque pour les installations cinema où des performances top niveaux sont recherchées. Elle possède une sortie monitor pour une écoute de contrôle en cabine. Un port data permet le contrôle à distance. Des modules optionnels de filtrage pour bi-amplification, tri-amplification et subwoofoers ajoutent à la souplesse d'utilisation. Limiteurs, filtres subsoniques et sélecteur de mode intégrés et commutables. Un bruit propre très faible, associé à l'alimentation exclusive PowerWave® permet de dispose r'une exceptionnelle dynamique. Des filtres passehaut commutables permettent de dispose r'une puissance plus élevée dans le grave, aux fréquences réellement utiles. Les modèles DCA 1222 et DCA 1622 fonctionnent en classe AB et les DCA 2422 et 3422 en classe H.

• Alimentation à découpage PowerWave® : fiabilité, faible bruit, poids réduit
• Version 2 ou 4 canaux : encombrement minimum sous 2 U de rack 19"
• Sortie monitor : sur le bornier de sortie (double par des connecteurs Speakon) une sortie monitor est prévue pour le contrôle du son en cabine
• Appel de courant nul à l'allumage : le muting des sorties à l'allumage et à l'extinction évite tout bruit et protège les haut-parleurs
• Modules optionnels : souplesse de configuration (filtres pour bi ou tri-amplification et subwooofers)
• Normes cinéma : les amplis série DCA ont le label THX et vont au-delà des plus haute exigences des systèmes son cinéma, numériques ou analogiques

	2 Ω	4 Ω	8 Ω	Bridgê 4 Ω
DCA 1222	600 W	375 W	215 W	1 200 W
DCA 1622	800 W	600 W	350 W	1 600 W
DCA 2422	1 200 W	825 W	475 W	2 400 W
DCA 3022	1 500 W	1 050 W	625 W	3 000 W
DCA 3422	1 700 W	1 250 W	800 W	3 400 W
DCA 1644 (4 Ch)	-	400 W	250 W	-
DCA 1824 (4 Ch)	450 W	250 W	170 W	900 W

Amplificateurs gamme CX 2/4/8 canaux

Installations fixes de haute qualité Multidiffusion

Spécifquèment pensés pour les installations fixes, les amplis CX 2 canaux sont proposés en deux versions : CX pour la sonorisation générale et CX-V pour la ligne 70 V. La gamme CX a été développée en collaboration avec des installateurs et des scénographes de façon à répondre aux contraintes spécifiées des installations fixes de sonorisation. Dotés de l'alimentation PowerWave®, les amplis série CX offrent des puissances élevées associées à de haute performances. Les amplis série CX sont en conformité avec les normes internationales les plus rigoureuses. Les amplis de la série CX-V peuvent fonctionner simultanément en passif ou en ligne 70 V. Trois modèles couvrent un large évientail de puissances et par là même la totalité des applications.

• Alimentation à découpage PowerWave® : fiabilite, faible bruit, poids réduit
• Grande polyvalence : idéal pour tous les types d'installations fixes
• Port data (HD 15): pilotage a distance par système QSC control via un PC
• Classe H (à partir du CX 702) : faible distorsion, rendement et dynamique élevés
• Seulement 2 U de rack 19''.^ encombrement minimum
• Ventilation forcee : évacuation thermique optimale , ventilateur ultrasilencieux
• Multiprotection : circuits assurant la protection de l'ampli et des haut-parleurs
• Connecteurs : entrées XLR et Eurostyle, sorties sur bornier
  Protection des réglages : gains crantés avec plaque de sécurité
• Version 4 ou 8 canaux : encombrement minimum sous 2 U de rack 19"

	2 Ω	4 Ω	8 Ω	Bridge 4 Ω	70 V
CX 302	600 W	375 W	215 W	1 200 W	-
CX 502	800 W	600 W	350 W	1 600 W	-
CX 702	1 200 W	825 W	475 W	2 400 W	-
CX 902	1 500 W	1 050 W	625 W	3 000 W	-
CX 1102	1 700 W	1 250 W	800 W	3 400 W	-
CX 302V	-	-	-	-	250 W
CX 602V	-	-	550 W	-	440 W
CX 1202V	-	1 100 W	700 W	-	1 000 W
CX 254 (4 Ch)	450 W	250 W	170 W	900 W	-
CX 404 (4 Ch)	-	400 W	250 W	-	-
CX 204V (4 Ch)	-	-	-	-	200 W
CX 168 (8 Ch)	-	130 W	90 W	-	-
CX 108V (8 Ch)	-	-	-	-	100 W

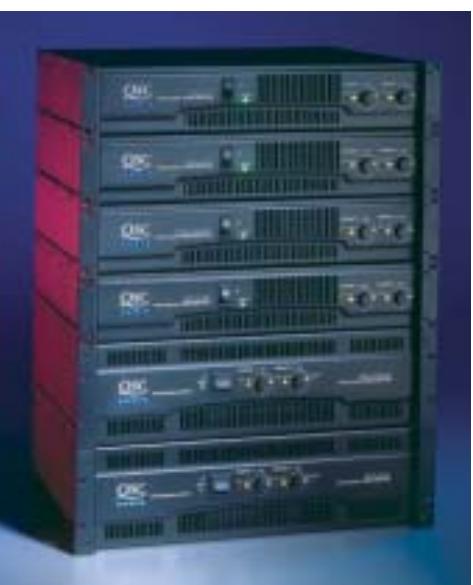

Amplificateurs polyvalents gamme RMX

Clubs - DJ - Musiciens

Sonorisation de moyenne puissance

La série RMX offre un rapport performances/prix que seul QSC Audio pouvait vous offrir. Ces amplificateurs proposent de très nombreuses possibités de branchement, rarement disponibles à ce niveau de gamme. Dôtes de puissants transformateurs toroïdaux et de capacités de filtrage largement dimensionnées, l'ampli possède de générées réserves d'énergie pour répondre aux appeals de puissance instantanée. Les étages de sortie assurent une grande linéarité du signal et un taux de distorsion extrémement réduit (< 0,05 % DHT). La technologie SMT permet de délivrer jusqu'à 2 400 W avec un encombrement mini 2 U de rack 19" pour une profondeur de moins de 40 cm. Comme tous les amplis QSC Audio, des circuits de protection sophistiques offrent une totale sécurité de fonctionnement de l'amplificateur et des enceintes.

• Transformateursurs toroïdaux haut rendement : grande puissance de sortie (jusqu'ā 2 ohms)
• Polyvalence des entrées : entrées sur jacks 6,35 mm (TRS), XLR, borniers
• Polyvalence des sorties : sorties sur bornes à vis et Speakon
• Limiteurs de clipping commutables et indépendants sur chaque canal : réduction de la distorsion, fiabilité améliorée
• Filtres passé-haut commutables et indépendants sur chaque canal : marge dynamique plus élevée. Protection des haut-parleurs et des amplis
• Indicateurs LED : présence du signal et clipping
• Multiprotection : circuits sophistiqués assurant la protection de l'ampli et des enceintes

	2 Ω	4 Ω	8 Ω	Bridgē 4 Ω
RMX 850	430 W	300 W	200 W	830 W
RMX 1450	700 W	450 W	280 W	1 400 W
RMX 1850 HD	900 W	600 W	360 W	1 800 W
RMX 2450	1 200 W	750 W	500 W	2 400 W
RMX 4050 HD	2 000 W	1 400 W	850 W	4 000 W
RMX 5050	2 500 W	1 600 W	1 100 W	5 000 W

Specifications des enceintes

Système Line Array Wideline
I-WL2102	2 x 380	700 (HF/MF) 300 (HF)	-
WL218-sw	1 700	-	-
ILA
WL2082-i	100/400	-	-
WL115-sw	650	-	-
Série MD
MD-F122/64r	400	800	-
MD-FP122/64r	-	-	800
MD-F122/94r	400	800	-
MD-FP122/94r	-	-	800
MD-F122/124r	400	800	-
MD-F152/64r	400	800	-
MD-FP152/64r	-	-	800
MD-F152/94r	400	800	-
MD-FP152/94r	-	-	800
MD-F152/124r	400	800	-
MD-L115	700	800	-
MD-S215	1 200	2 400	-
MD-L118	700	800	-
MD-S118	1 200	2 400	-
Série HPR
HPR I52F	-	-	400
HPR I53F	-	-	400
HPR I51W	-	-	700
HPR I81W	-	-	700
Série AD-S
AD-S52	60	120	-
AD-S52 T	60 (8 Ω)/30/15/7,5 W (100 V)	-	-
AD-S82	110	180	-
AD-S82 H	240	400	-
AD-S282 H	450	900	-
AD-S282 HT	450 (8 Ω)/200/100/50 W (100 V)	-	-
Série Isis
I-82 H	240	400	-
I-282 H	450	900	-
Série AD-C
AD-C152	40 (8 Ω)/30/15/7,5/3,8 W (100 V)	-	-
AD-C152 S	40 (8 Ω)/30/15/7,5/3,8 W (100 V)	-	-

Puisance méd-aigu (W)	Réponse dans l'axe (Hz)	Impédance nominale (Ω)	Impédance mini (Ω)	Diamètre Woofer (*)	Diamètre Aigu (*)
-	55 - 18 000	8/16 Ω	-	2 x 10"	Comp. 1,4"
-	37 - 200	4 Ω	-	2 x 18"	-
-	80 - 20000	8/16 Ω	-	2 x 8"	2 Comp.
-	37 - 107	8 Ω	-	15"	-
-	45 - 18 500	8 Ω	-	12"	Comp. 1,4"
200	45 - 18 500	-	-	12"	Comp. 1,4"
-	45 - 20 000	8 Ω	-	12"	Comp. 1,4"
200	45 - 20 000	-	-	12"	Comp. 1,4"
-	45 - 18 000	8 Ω	-	12"	Comp. 1,4"
-	45 - 18 500	8 Ω	-	15"	Comp. 1,4"
200	45 - 18 500	-	-	15"	Comp. 1,4"
-	45 - 20 000	8 Ω	-	15"	Comp. 1,4"
200	45 - 20 000	-	-	15"	Comp. 1,4"
-	45 - 20 000	8 Ω	-	15"	Comp. 1,4"
-	35 - 1 900	8 Ω	-	15"	-
-	22 - 2 300	4 Ω	-	2 x 15"	-
-	45 - 2 500	8 Ω	-	18"	-
-	22 - 2 000	4 Ω	-	2 x 18"	-
100	50 - 18000	-	-	15"	Comp. 1,75"
100	42 - 1900	-	-	15"	HP 6,5 + Comp. 1,4
-	47 - 110	-	-	15"	-
-	42 - 110	-	-	18"	-
-	60 - 20 000	8	-	5,25"	Tweeter 1"
-	60 - 20 000	70/100 V/8 Ω	-	5,25"	Tweeter 1"
-	65 - 19 000	8	5,4	8"	Tweeter 1"
-	60 - 22 000	8	7	8"	Comp. 1"
-	60 - 29 500	8	5,25	2 x 8"	Comp. 1"
-	60 - 29 500	70/100 V/8 Ω	5,25	2 x 8"	Comp. 1"
-	60 - 22 000	8 Ω	7	8"	Comp. 1"
-	60 - 29 500	8 Ω	5,25	2 x 8"	Comp. 1"
-	65 - 20 000	70/100 V/8 Ω	-	5"	Tweeter 1"
-	53 - 20 000	70/100 V/8 Ω	-	5"	Tweeter 1"

Specifications des enceintes (suite)

	Sensibilité dans l'axe 1 W/1 m	SPL max à 1 m	Directivité horizontal	Directivité vertical	Matériau de l'enceinte
Système Line Array Wideline
I-WL2102	97 dB (bi)/99 dB (Tri)	-	140°	-	ComposititeTM
WL218-sw	101 dB	-	-	-	Multipli
ILA
WL2082-i	96 dB	126 dB	140°	-	-
WL115-sw	96 dB	124 dB	-	-	-
Série MD
MD-F122/64r	95 dB	-	60°	40°	Multipli
MD-FPI22/64r	-	126 dB	60°	40°	Multipli
MD-F122/94r	95 dB	-	90°	40°	Multipli
MD-FPI22/94r	-	126 dB	90°	40°	Multipli
MD-F122/124r	95 dB	-	120°	40°	Multipli
MD-F152/64r	95 dB	-	60°	40°	Multipli
MD-FPI52/64r	-	126 dB	60°	40°	Multipli
MD-F152/94r	95 dB	-	90°	40°	Multipli
MD-FPI52/94r	-	126 dB	90°	40°	Multipli
MD-F152/124r	95 dB	-	120°	40°	Multipli
MD-LII5	95 dB	-	-	-	Multipli
MD-SII5	97 dB	128 dB	-	-	Multipli
MD-LII8	96 dB	-	-	-	Multipli
MD-SII8	98 dB	129 dB	-	-	Multipli
w134 dB	-	-	-	-	Multipli
Série HPR
HPR I52F	-	135 dB	90°	60°	-
HPR I53F	-	133 dB	90°	40°	-
HPR I51W	-	133 dB	-	-	-
HPR I81W	-	134 dB	-	-	-
Série AD-S
AD-S52	86,5 dB	104 dB	90°	90°	Polypropylène
AD-S52 T	86,5 dB	101 dB	90°	90°	Polypropylène
AD-S82	90,5 dB	110 dB	90°	60°	Polypropylène
AD-S82 H	90,5 dB	113 dB	90°	60°	Polypropylène
AD-S282 H	93 dB	119 dB	90°	60°	Polypropylène
AD-S282 HT	93 dB	119 dB	90°	60°	Polypropylène
Série Isis
I-82 H	90,5 dB	113 dB	90°	60°	Polypropylène
I-282 H	93 dB	119 dB	90°	60°	Polypropylène
Série AD-C
AD-CI52	87 dB	103 dB	-	-	Polypropylène
AD-CI52 S	87 dB	103 dB	-	-	Polypropylène

Finiton	Connecteurs	Dimensions en mm (H x L x P)	Poids en Kg	Accessoires Option
Noir/Blanc	2 speakon	273 x 698,5 x 514,3	31,8	Fly Grid/Stacking Grid
Noir	2 speakon	541 x 1 166 x 882	92,5	Fly Grid
Noir/Blanc	2 speakon	300x686x340	16,8	EB2802/FB2802
Noir/Blanc	2 speakon	561x686x768	50,4	-
Noir	Speakon	889 x 519 x 423,4	39	-
Noir	-	889 x 519 x 423,4	42	-
Noir	Speakon	889 x 519 x 423,4	39	-
Noir	-	889 x 519 x 423,4	42	-
Noir	Speakon	889 x 519 x 423,4	39	-
Noir	Speakon	889 x 519 x 423,4	38	-
Noir	-	889 x 519 x 423,4	41	-
Noir	Speakon	889 x 519 x 423,4	38	-
Noir	-	889 x 519 x 423,4	41	-
Noir	Speakon	889 x 519 x 423,4	38	-
Noir	Speakon	889 x 519 x 423,4	41	-
Noir	Speakon	590,6 x 1 016 x 660,4	97	-
Noir	Speakon	889 x 519 x 423,4	40	-
Noir	Speakon	609,6 x 1 219,2 x 711,2	98	-
Noir texturē	XLR	559 x 711 x 582	58	-
Noir	XLR	813 x 485 x 455	45,5	-
Noir	XLR	1137 x 485 x 455	54	-
Noir	XLR	635 x 559 x 525	44,5	-
Noir	XLR	711 x 597 x 582	58	-
Noir ou blanc	Bornier	286,5 x 178,3 x 211,6	6,8	Étrier
Noir ou blanc	Bornier	286,5 x 178,3 x 211,6	8,2	Étrier
Noir ou blanc	Bornier	441 x 255 x 285	7,4	IntelliDock/Étrier
Noir ou blanc	Bornier	441 x 255 x 285	7,7	IntelliDock/Étrier
Noir ou blanc	Bornier	665 x 259 x 351	12,6	-
Noir ou blanc	Bornier	665 x 259 x 351	12,6	-
Noir	2 speakon	442 x 257 x 284	7,9	I-82H accessories
Noir	2 speakon	442 x 257 x 284	12,9	-
Blanc	Bornier	*186,7 x P 235,7	-	-
Blanc	Bornier	*290,9 x P 95,25	-	-

Specifications des amplificateurs

Puiss.

W/8Ω

Puiss.

W/4 Ω

Puiss.

W/2Ω

Puiss.

W/16 Ω

Bridg

W/8Ω

Bridg

W/4 Ω

Ligne

100 V

Rapport

S/B dBA

Sensibilité

d'entre/E/V.

Série Powerlight

PL 218/218A	350	600	900	-	-	1800	-	-	-
PL 224/224A	475	825	1200	-	-	2400	-	-	-
PL 230/230A	3000	1050	1500	-	-	3000	-	-	-
PL 236/236A	800	1300	1850	-	-	3700	-	-	-

Série PLX2

PLX2 1104	325	550	-	-	-	-	Non	106	1,18
PLX2 1804	600	900	-	-	-	-	Non	106	1,2
PLX2 1802	330	575	900	-	-	1800	Non	107	1,28
PLX2 2502	450	750	1250	-	-	2500	Non	106	1,15
PLX2 3102	600	1000	1550	-	-	3100	Non	107	1,23
PLX2 3602	775	1250	1800	-	-	3600	Non	107	1,25

Série ISA

ISA 280	185	280	430	-	600	830	Non	100	1,15
ISA 450	260	425	700	-	900	1400	Non	100	1,07
ISA 750	450	650	1200	-	1500	2400	Non	100	1,07
ISA 300 Ti	185	280	430	-	600	830	2 x 300	100	1,15
ISA 500 Ti	260	425	700	-	900	1400	2 x 500	100	1,07
ISA 800 Ti	450	650	1200	-	1500	2400	2 x 800	100	1,07

Série DCA

DCA 1222	215	375	600	400	700	1200	Non	106	1
DCA 1622	350	600	800	600	1100	1600	Non	107	1,2
DCA 2422	475	825	1200	850	1500	2400	Non	108	1,5
DCA 3022	625	1050	1500	1100	2000	3000	Non	107	1,7
DCA 3422	800	1250	1700	1400	2200	3400	Non	107	1,9
DCA 1824 (4 Ch)	4 × 170	4 × 250	4 × 450	2 × 340	2 × 500	2 × 900	Non	105	0,93
DCA 1644 (4 Ch)	4 × 250	4 × 450	n/a	2 × 500	2 × 900	n/a	Non	105	1,12

Gain	Facteur	Connecteur d'entrée	Connecteurs de sortie	Classe	Data port	Poids kg	Dimensions Pouces/U/cm
32	500	XLR / Jack* / Eurostyles	Speakons / Bornes isolées	AB	Oui	9,5	19" / 2 U / 35,6
34	500	XLR / Jack* / Eurostyles	Speakons / Bornes isolées	H, 2 étages	Oui	9,5	19" / 2 U / 35,6
35	500	XLR / Jack* / Eurostyles	Speakons / Bornes isolées	H, 2 étages	Oui	9,5	19" / 2 U / 35,6
36	500	XLR / Jack* / Eurostyles	Speakons / Bornes isolées	H, 2 étages	Oui	9,5	19" / 2 U / 35,6

32,5	200	XLR / Jack	Speakons	AB	NON	5,9	19" / 2 U / 22,7
35	200	XLR / Jack	Speakons	H, 2 Żages	NON	5,9	19" / 2 U / 22,7
32	500	XLR / Jack	Speakons / Bornes isolëes	AB	NON	9,5	19" / 2 U / 32,6
34	500	XLR / Jack	Speakons / Bornes isolëes	H, 2 Żages	NON	9,5	19" / 2 U / 32,6
35	500	XLR / Jack	Speakons / Bornes isolëes	H, 2 Żages	NON	9,5	19" / 2 U / 32,6
36	500	XLR / Jack	Speakons / Bornes isolëes	H, 2 Żages	NON	9,5	19" / 2 U / 32,6

30,5	200	Eurostyle / XLR	Borniers protégés	AB	Oui	16,3	19" / 3 U / 40
33	200	Eurostyle / XLR	Borniers protégés	AB	Oui	16,3	19" / 3 U / 40
35	200	Eurostyle / XLR	Borniers protégés	H	Oui	21,3	19" / 3 U / 40
30,5	200	Eurostyle / XLR	Borniers protégés	AB	Oui	20	19" / 3 U / 40
33	200	Eurostyle / XLR	Borniers protégés	AB	Oui	20	19" / 3 U / 40
35	200	Eurostyle / XLR	Borniers protégés	H	Oui	24,9	19" / 3 U / 40

32	500	XLR / Jack / Eurostyles	Borniers ā vis / Speakons	AB+B	Oui	9,5	19" / 2 U / 35,6
32	500	XLR / Jack / Eurostyles	Borniers ā vis / Speakons	AB+B	Oui	9,5	19" / 2 U / 35,6
32	500	XLR / Jack / Eurostyles	Borniers ā vis / Speakons	H, 2 Żages	Oui	9,5	19" / 2 U / 35,6
32	500	XLR / Jack / Eurostyles	Borniers ā vis / Speakons	H, 2 Żages	Oui	9,5	19" / 2 U / 35,6
32	500	XLR / Jack / Eurostyles	Borniers ā vis	H, 2 Żages	Oui	9,5	19" / 2 U / 35,6
32	500	Eurostyle	Borniers ā vis	AB+B	Oui	9,5	19" / 2 U / 35,6
32	500	Eurostyle	Borniers ā vis	AB+B	Oui	9,5	19" / 2 U / 35,6

Specifications des amplificateurs (suite)

Puiss.	Puiss.	Puiss.	Puiss.	Bridgé	Bridgé	Ligne	Rapport	Sensibilité
W/8 Ω	W/4 Ω	W/2 Ω	W/16 Ω	W/8 Ω	W/4 Ω	100 V	S/B dBA	d'entrée/V.

Série CX

CX 302	215	375	600	400	700	1200	Non	107	1,26
CX 502	350	600	800	600	1100	1600	Non	107	1,23
CX 702	475	825	1200	850	1500	2400	Non	106	1,16
CX 902	625	1050	1500	1100	2000	3000	Non	106	1,17
CX 1102	800	1250	1700	1400	2200	3400	Non	106	1,35
CX 602V	550	-	-	-	-	-	440	-	-
CX 1202V	700	1100	-	-	-	-	1000	-	-
CX 254 (4 Ch)	4 x 170	4 x 250	4 x 450	2 x 340	2 x 500	2 x 900	Non	106	1,22
CX 404 (4 Ch)	4 x 250	4 x 400	n/a	2 x 500	2 x 800	n/a	Non	106	1,22
CX 168 (8 Ch)	-	8 x 90	8 x 130	4 x 180	4 x 260	-	Non	107	1,35
CX 108V (8 Ch)	-	-	-	-	-	-	100	-	-

Série RMX

RMX 850	200	300	430	-	600	830	Non	100	1,15
RMX 1450	280	450	700	-	900	1400	Non	100	1,15
RMX 1850 HD	360	600	900	-	1200	1800	Non	100	1,16
RMX 2450	500	750	1200	-	1500	2400	Non	100	1,23
RMX 4050 HD	850	1400	2000	-	2800	4000	Non	100	1,25
RMX 5050	1100	1600	2500	-	3600	5000	Non	100	1,42

Gain	Facteur	Connecteur d'entrée	Connecteurs de sortie	Classe	Data port	Poids kg	Dimensions Pouces/U/cm
30	500	Eurostyle / XLR	Borniers protégés	AB+B	Oui	9,5	19" / 2 U / 35,6
32	500	Eurostyle / XLR	Borniers protégés	AB+B	Oui	9,5	19" / 2 U / 35,6
34	500	Eurostyle / XLR	Borniers protégés	H, 2 étages	Oui	9,5	19" / 2 U / 35,6
35	500	Eurostyle / XLR	Borniers protégés	H, 2 étages	Oui	9,5	19" / 2 U / 35,6
35	500	Eurostyle / XLR	Borniers protégés	H, 2 étages	Oui	9,5	19" / 2 U / 35,6
'29	500	Eurostyle	Borniers protégés	AB+B	Oui	9,5	19" / 2 U / 35,6
31	500	Eurostyle	Borniers protégés	AB+B	Oui	9,5	19" / 2 U / 35,6
26	200	Eurostyle	Borniers protégés	AB+B	Oui	9,5	19" / 2 U / 35,6

30	300	XLR / Jack / borniers ā vis	Bornes isolées / Speakons	AB	Non	15,9	19" / 2 U / 40
32	300	XLR / Jack / borniers ā vis	Bornes isolées / Speakons	AB	Non	18,2	19" / 2 U / 40
33	300	XLR / Jack / borniers ā vis	Bornes isolées / Speakons	H	Non	20,2	19" / 2 U / 40
34	300	XLR / Jack / borniers ā vis	Bornes isolées / Speakons	H	Non	20,2	19" / 2 U / 40
36	250	XLR / Jack / borniers ā vis	Bornes isolées / Speakons	H	Non	30,84	19" / 3 U / 40,39
36	250	XLR / Jack / borniers ā vis	Bornes isolées / Speakons	H	Non	34,02	19" / 3 U / 40,39

Distribué par Sennheiser France 128 bis av. Jean Jaurès 94851 Ivry-sur-Seine cedex Tél.: [phone] - Fax: [phone] - www.sennheiser.fr
