FOIRE AUX QUESTIONS - Q-SYS QSC AUDIO

Comment réinitialiser le système Q-SYS ?

Pour réinitialiser le système Q-SYS, allez dans le menu 'Paramètres', sélectionnez 'Système' puis 'Réinitialiser'. Confirmez l'action pour redémarrer le système avec les paramètres d'usine.

Pourquoi mon audio est-il en retard ou désynchronisé ?

Un retard audio peut être causé par des paramètres de latence incorrects. Vérifiez vos réglages de latence dans le logiciel Q-SYS et ajustez-les selon vos besoins.

Comment mettre à jour le firmware de mon appareil Q-SYS ?

Pour mettre à jour le firmware, ouvrez le logiciel Q-SYS, allez dans le menu 'Aide' et sélectionnez 'Vérifier les mises à jour'. Suivez les instructions pour télécharger et installer la dernière version.

Que faire si je n'entends pas de son ?

Vérifiez d'abord les connexions audio et assurez-vous que les niveaux de volume sont réglés correctement. Ensuite, examinez les paramètres de routage audio dans Q-SYS pour vous assurer que le signal est correctement acheminé.

Comment ajouter un nouvel appareil au système Q-SYS ?

Pour ajouter un nouvel appareil, ouvrez le logiciel Q-SYS, allez dans le menu 'Système', puis 'Ajouter un appareil'. Suivez les instructions pour connecter et configurer le nouvel appareil.

Mon interface Q-SYS ne se connecte pas au réseau. Que faire ?

Vérifiez que les câbles réseau sont bien connectés et que l'appareil est alimenté. Assurez-vous également que les paramètres IP sont correctement configurés et que l'appareil est sur le même réseau que votre ordinateur.

Comment configurer des scènes dans Q-SYS ?

Pour configurer des scènes, ouvrez le module 'Scènes' dans le logiciel Q-SYS, créez une nouvelle scène et ajustez les paramètres audio, de routage et d'effet selon vos besoins. Enregistrez la scène une fois les réglages terminés.

Que faire si le logiciel Q-SYS ne s'ouvre pas ?

Assurez-vous que votre ordinateur répond aux exigences système minimales pour le logiciel Q-SYS. Essayez de redémarrer votre ordinateur et réinstallez le logiciel si le problème persiste.

MODE D'EMPLOI Q-SYS QSC AUDIO

Plate-forme système intégrée – une nouvelle approche qui va changer vos idées sur la conception des systèmes audio.

Q-sys

La solution à système intégré la plus complète au monde

Q-Sys™ est une plate-forme système intégrée complète qui couvre toute la chaîne audio, de l'entrée aux enceintes. Le Q-Sys fournit la totalité du routage audio, du traitement, du contrôle et du monitoring nécessaires à toute installation tout en conservant la qualité audio et la fiabilité qui font la renommée de QSC. Conçu spécifiquement pour les impératifs rigoureux des applications de grande envergure, le Q-Sys a une puissance qui en fait un besoin logique pour les stades et arènes, les parcs d'attraction et parcs à thèmes, les sites de prestation artistique, les centres de transport, les assemblées législatives et tribunaux, les hôtels et

casinos, les lieux de culte, les campus d'entreprise, les établissements éducatifs et partout ailleurs où il faut une solution audio performante couvrant l'ensemble du système.

Composants

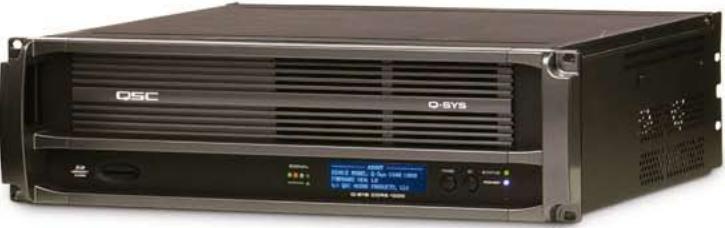

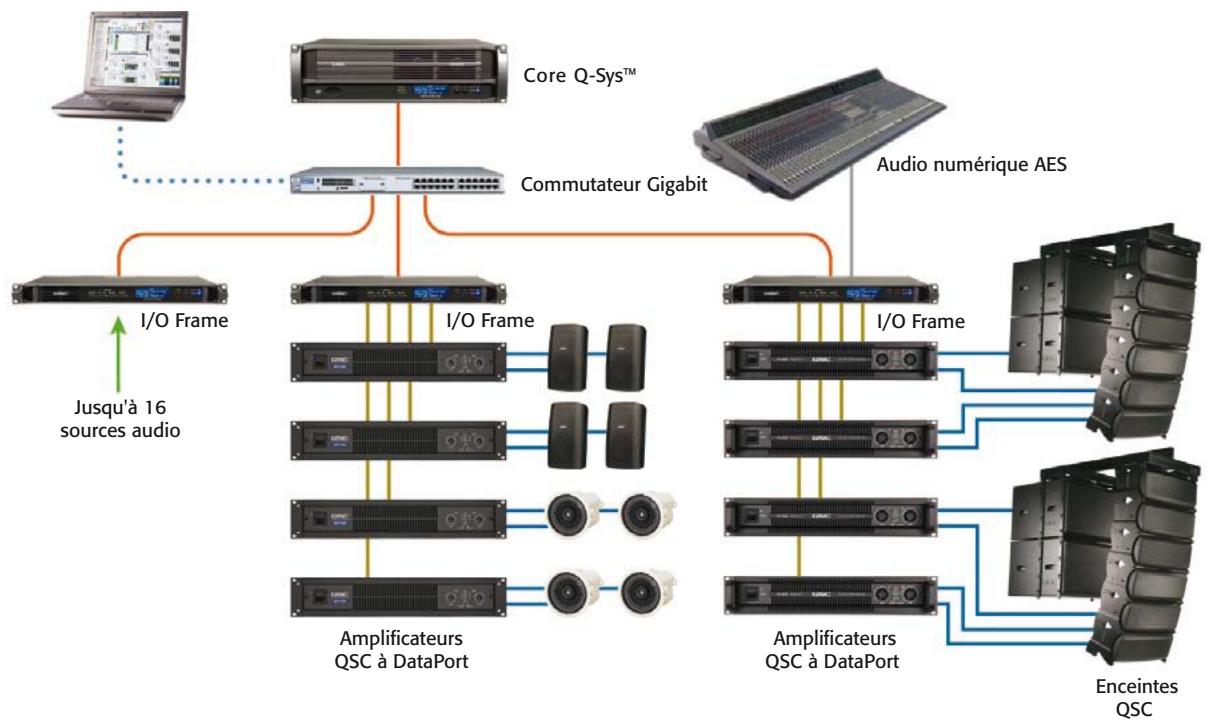

Les principaux composants du système Q-Sys sont le Core et l'I/O Frame (chassis d'entrées/sorties). Le Core est le cerveau système ; il accomplit tout le routage et le traitement audio, et gère toutes les fonctions de commande. Le Core Q-Sys est disponible en trois tailles, Core 1000, 3000 et 4000, et dispose d'une architecture de

traitement centralisé. Le fait que tout le traitement se fasse en une seule unité donne au concepteur une flexibilité totale tout en permettant une redondance simplifiée du système. Avec une architecture centralisée, n'importe quelle entrée peut être routée vers n'importe quelle sortie sans parcours de signal alambiqué.

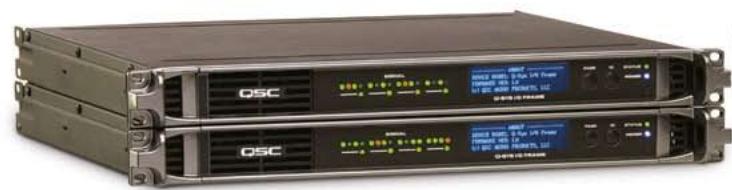

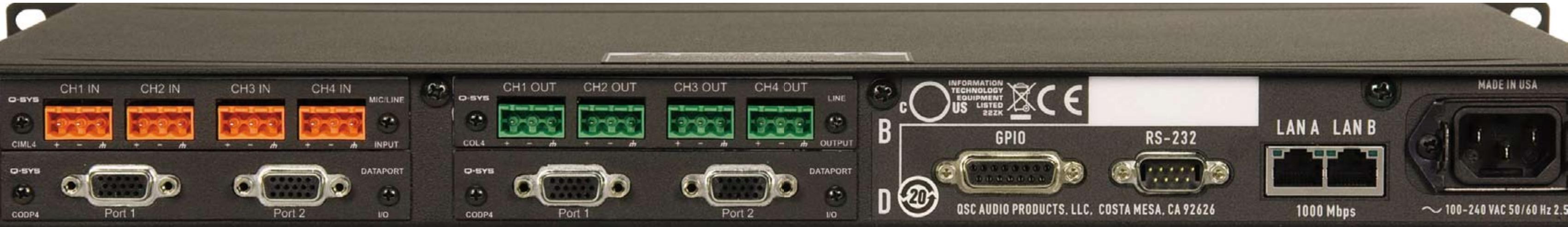

Bien que le Q-Sys emploie une structure centralisée, il conserve la capacité de disposer physiquement les connexions d'entrée et de sortie près de leur source et destination à l'aide des châssis I/O Frame. Chaque I/O Frame peut contenir jusqu'à

quatre cartes d'entrées/sorties, permettant à une seule unité de faire entrer ou sortir 16 canaux. Les cartes disponibles comprennent : une carte d'entrée micro/ligne à 4 entrées standard et 4 entrées micro/ligne de qualité supérieure, une carte de sortie ligne 4 canaux, une carte AES avec 4 canaux d'entrée et de sortie et une carte 4 canaux pour le branchement d'amplificateurs QSC à DataPort. Des cartes supplémentaires seront proposées aussi consultez le site internet QSC pour les toutes dernières informations.

Redondance

Les produits QSC sont réputés pour leur fiabilité. Mais la redondance est parfois un impératif. Q-Sys prend en charge ces multiples niveaux de redondance :

• La redondance réseau peut être mise en œuvre par le simple ajout de commutateurs réseau et de câblages

supplémentaires. Dans le cas d'une panne réseau, les composants Q-Sys basculent instantanément sur le réseau de secours.

• La redondance de Core permet le branchement d'un second Core au réseau. Si le premier Core tombe en panne, le second prend le relais. La redondance d'I/O Frame offre au concepteur la possibilité d'ajouter des chassis d'entrées/sorties redondants pour les zones hautement prioritaires.
• La redondance d'amplificateur est aussi possible grâce au DAB-801 QSC (panneau de sauvegarde d'amplificateur à DataPort). Cet accessoire relie les entrées et sorties de 5 amplificateurs QSC à DataPort à un ampli servant de sauvegarde aux quatre autres (redondance 4 + 1, avec des amplificateurs à 2 canaux). Un second DAB-801 peut être ajouté pour une redondance 8 + 1.

Réseau

Q-Sys repose sur la mise en œuvre du Q-LAN, un réseau Ethernet Gigabit exclusif, à base standard et faible latence. Le Q-LAN est responsable du routage audio entre les appareils et assure la transmission de tous les signaux de la source à la destination en moins d'un tiers de milliseconde. Le système Q-Sys combine le Q-LAN avec une distribution de qualité audiophile en 32 bits à virgule flottante et des convertisseurs A/N et N/A à haute performances, ce qui a pour résultat une fidélité remarquable et une latence totale du système – de n'importe quelle entrée à n'importe quelle sortie avec jusqu'à 10 sauts de commutateurs en réseau – de moins de 2,5 millisecondes. En plus de la distribution à faible latence, le système Q-Sys prend également en charge le flux audio IP longue distance sur des réseaux étendus (WAN) ainsi que l'autodetection et la configuration des nœuds.

Q-Sys™ emploie un moteur de traitement 64 bits, une distribution à faible latence en 32 bits à virgule flottante, et des convertisseurs A/N et N/A à haute performances pour fournir une qualité audiophile.

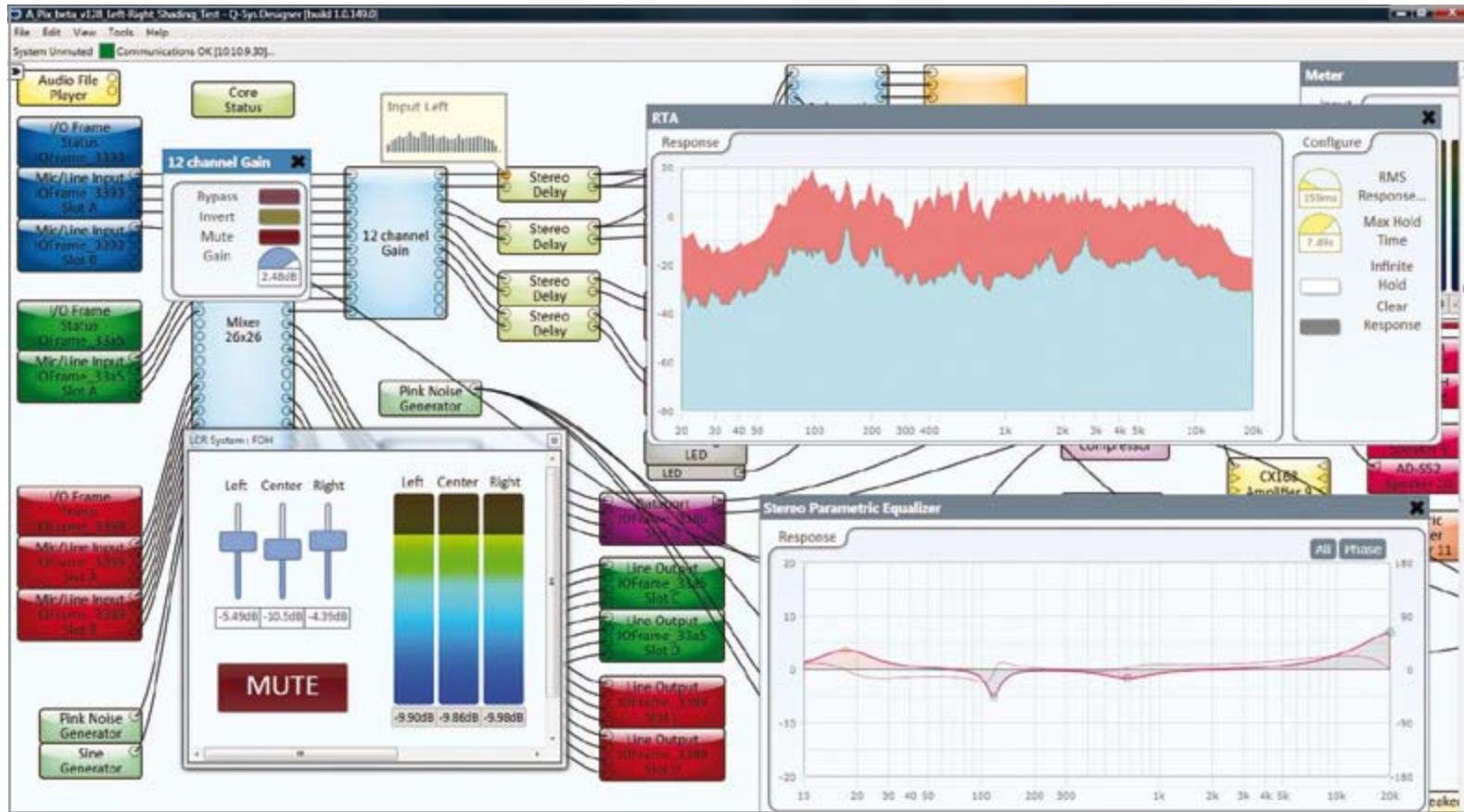

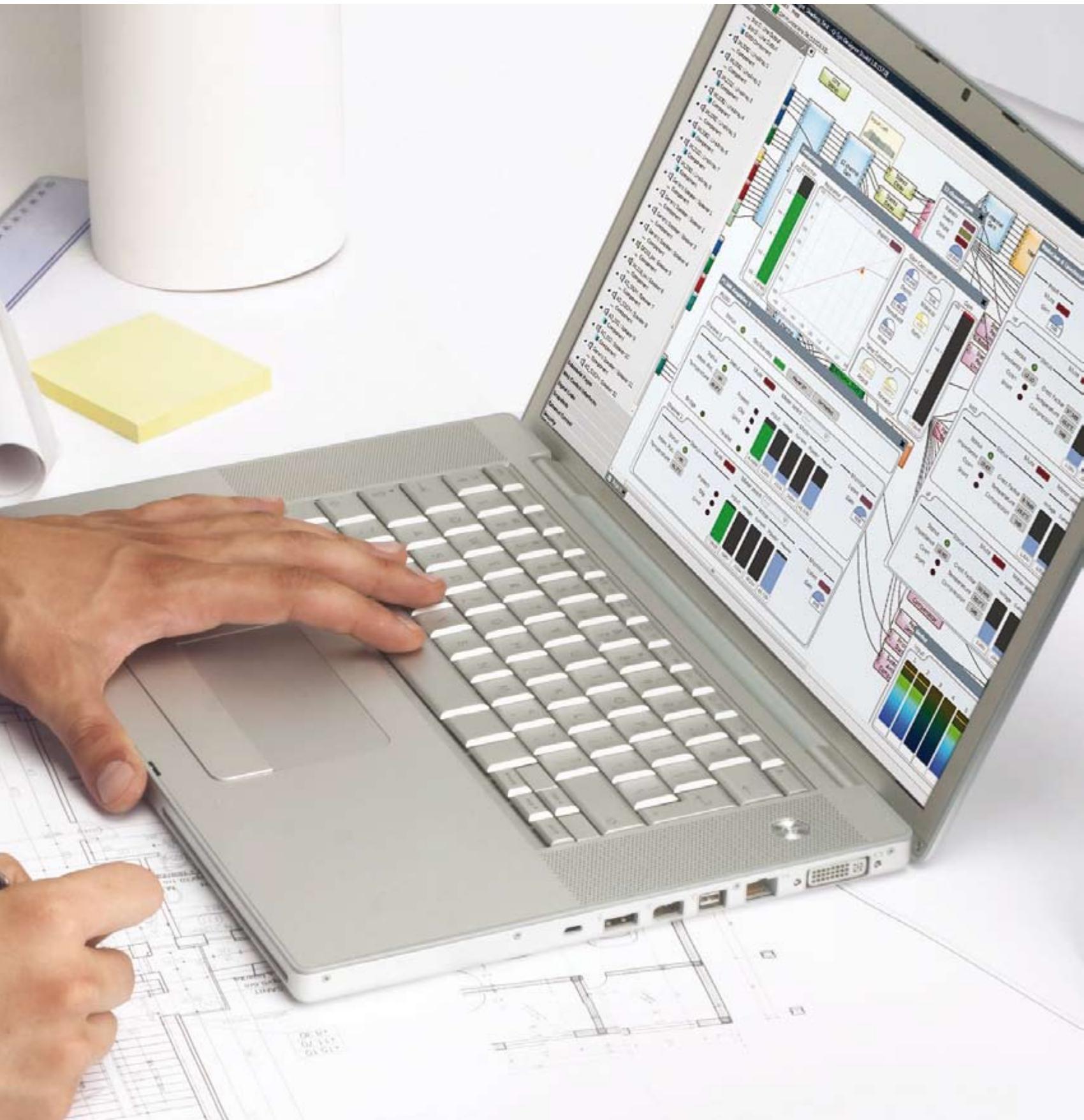

Copies d'écran de la page gauche : tous les éléments du système sont réunis dans une interface graphique utilisée intuitive sous Q-Sys™ Designer.

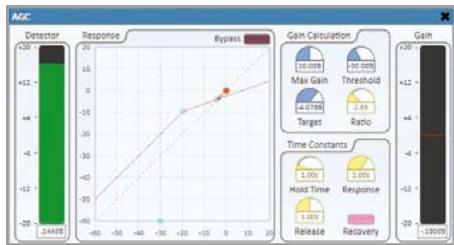

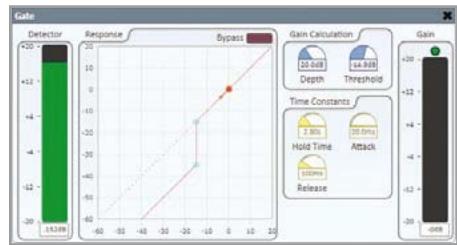

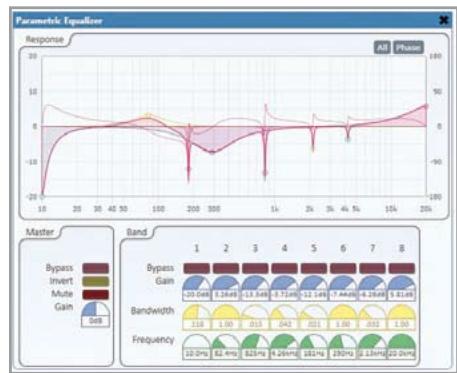

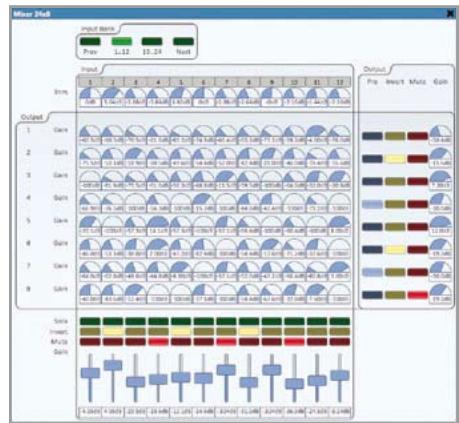

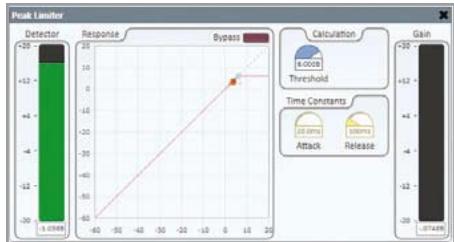

Copies d'écran de la page droite : limiteur de crête | mixeur 24 x 8 | gate égaliseur paramétrique | contrôle de gain automatique | analyseur en temps réel

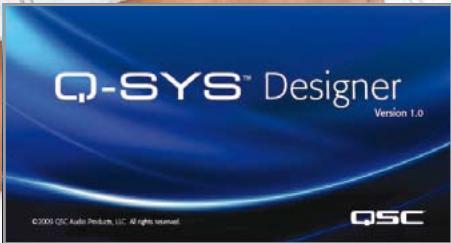

Suivez la visite guidée du Q-Sys™ et chargez une copie gratuite du logiciel Q-Sys™ Designer. qscaudio.com

Conception et installation

L'environnement de conception de système a été spécifiquement créé pour être intuitif et simple d'emploi. Son organisation est dépouillée et sans menus compliqués à multiples niveaux. Vous pourrez exploiter votre talent à concevoir le système plutôt qu'à comprendre le logiciel. Le Q-Sys fait également gagner du temps durant l'installation et la mise en œuvre du système. Alors que de nombreux systèmes existants sont atrocement lents pour assembler une nouvelle configuration, les conceptions Q-Sys peuvent être compilées et déployées en quelques secondes. Une fois le système conçu, vous constaterez que le Q-Sys offre également une panoplie pratique d'outils de dépannage et de mesure. Une sonde test fournit un affichage d'analyse en temps réel (RTA) du signal en tout point de la conception. L'analyse en temps réel à base de FFT et la réponse impulsionnelle sont également fournies pour des mesures acoustiques sur

Site. Vous n'aurez besoin que d'un microphone de mesure.

Traitement

Un des principaux buts du développement était de créer une plate-forme ayant des ressources virtuellement illimitées et Q-Système véritablement ses promesses en ce domaine avec une étendue et une profondeur de traitement sans égales. Dans les Core Q-Sys, le traitement interne se fait en 64 bits, ce qui procure une marge incroyable et assure de hautes performances. Même dans le Core 1000, le plus petit modèle, les ressources DSP sont immenses. À titre d'exemple, la plupart des fonctions de traitement peuvent produire simultanément jusqu'à 256 canaux et les mixeurs peuvent fournir jusqu'à 512 canaux d'entrée et de sortie. En plus de l'enorme capacité de traitement, Q-Sys offre une sélection complète de fonctions de traitement et de contrôle, dont:

Crossovers (filtres répartiteurs)

• Crossovers jusqu'à 6 voies
• Topologies Butterworth, Linkwitz-Riley, Bessel-Thompson et Tchebychev

• Jusqu'à 32 dérivations, chacune jusqu'à 60 secondes

Dynamique

Compensateur de bruit ambiant - Contrôle de gain automatique - Compresseur - Expandeur - Noise Gate - Limiteur de crête - Ducker (attenuateur automatique) à priorité

Indicateurs de niveau

• Bargraph RMS/crête
• Indicateur de présence de signal

Filtres et égaliseurs

Filtre passe-tout - Filtre coupé-bande Filtre passe-haut - Filtre coupé-bas - Filtre coupe-bande - Égaliseur en plateau double Égaliseur graphique Égaliseur d'aigus en plateau Égaliseur de graves en plateau Égaliseur paramétrique

Mixeurs et routeurs

• Mixeur automatique à gain commun
• Mixeur automatique avec gate
• Mixeur matriciel
• Mixeur avec room
• Routeur

Autres

Monitoring de charge d'amplificateur - Lecteur de fichiers audio - Q-Sys lira directement les fichiers .wav et .mp3 depuis le Core - Supervision des enceintes - Coupure audio du système - Coupure d'urgence

Tests et mesures

• Générateur de CC
• Générateur de bruit rose
• Générateur de bruit blanc
• Générateur de sinusoïdale
• Injecteur de signal - permet d'injecter un signal n'importe où dans le parcours audio
• Sonde de signal - permet de vérifier n'importe quel signal dans le parcours audio

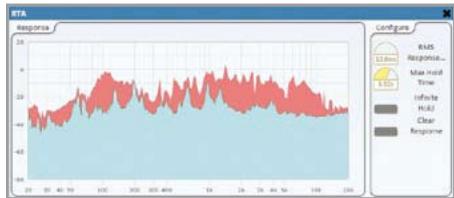

• Analyseur en temps réel
• Responsalyzer - c'est un outil basé sur la FFT, permettant une mesure de magnitude, phase, réponse impulsionnelle et analyse en temps réel sur deux canaux

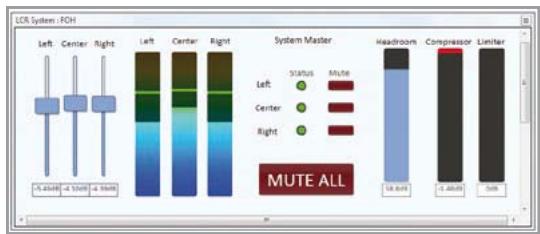

Voici un exemple d'un panneau de commande personnalisé créé à l'aide de l'outil pour interface de commande personnalisée Q-Sys™. Une fois créés, ces panneaux peuvent servir sur divers contrôleurs web, écrans tactiles et ordinateurs.

Avec une robuste architecture centralisée, Q-Sys™ offre une flexibilité de conception exceptionnelle tout en permettant une redondance simplifiée du système.

Contrôle

En plus de ses puissantes possibilités de traitement, Q-Sys offre des niveaux complets de contrôle du système qui peuvent être aussi simples ou sophistiqués que souhaité suivant l'application. Quasiment tout paramètre de traitement audio peut être une source ou destination de commande, tout comme des commutateurs de fermeture ou potentiomètres via l'interface GPIO (entrée/sortie générique) intégrée. Des opérateurs de commande spécifiques tels que des fonctions logiques booléennes ou arithmétiques peuvent alors être utilisés pour améliorer les possibilités de gestion par l'opérateur ou l'entrée de contrôle du système.

De plus, des instantanés de tout ou partie des fonctions peuvent être créés et rappelés à l'aide de l'outil Snapshot.

Quand une interface utilisateur plus riche est nécessaire, des panneaux de commande ayant un aspect personnalisé peuvent facilement être créés à l'aide de l'outil d'interface de commande personnalisée. Ces panneaux peuvent être conçus en faisant glisser directement des éléments depuis le schéma, ce qui permet un contrôle prédéfini par l'utilisateur final depuis des panneaux qui peuvent être visualisés et pilotés au moyen d'un ordinateur réseau ou de tout autre appareil compatible web. Le protocole IP de contrôle exter ne assure que le Q-Sys puisse être relié à des contrôleurs de

tierce partie pour des capacités de contrôle véritablement sans limites.

Intégration

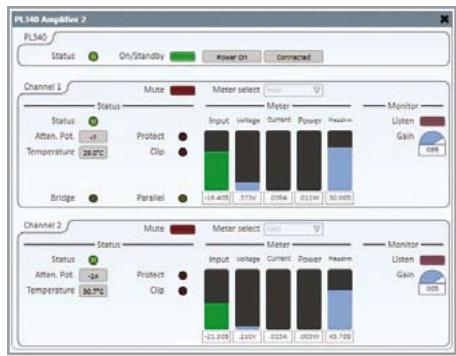

L'intégration d'amplificateurs QSC dotés d'un DataPort est d'une très grande simplicité. Les paramètres de l'amplificateur peuvent être surveillés et commandés en temps réel via le réseau à l'aide de l'interface utilisateur Q-Sys™.

Bien sûr, le Q-Sys peut être utilisé avec n'importe quels amplificateurs ou enceintes, mais la puissance du système s'accroît exponentiellement lorsqu'on l'intègre à des enceintes QSC et à des amplificateurs équipés d'un DataPort. Utiliser la carte de sortie DataPort en konjection avec les amplificateurs PowerLight™, PL2, PL3, CX, ou DCA permet une télémétrie et une supervision complètes d'un bout à l'autre du système. L'ajout d'enceintes QSC à l'ensemble offre des possibilités de contrôle supérieures et accroît la fiabilité du système en apportant des fonctions telles que la limitation de course du haut-parleur et la détection de pannes d'enceinte. Par exemple, incorporer un line array QSC

alimenté par des amplificateurs QSC dans une configuration en voiture et faire la connexion via une carte DataPort met automatiquement en œuvre l'accordage Intrinsic Correction™ adapté, optimisant ses performances acoustiques. Réglez simplement les propriétés pour le nombre d'enceintes et l'angle de couverture de l'array et le Q-Sys gère le reste.

Q-Sys™ : la solution

Le Q-Sys est une solution complète de routage, traitement et contrôle. Bien qu'il puisse être possible de créer des systèmes en associant des produits de différents fabricants, le Q-Sys offre ces possibilités

Dans une élégante plate-forme matérielle/logicielle venant d'un même fabricant, assurant ainsi un processus d'intégration aisé et un fonctionnement sans défaut. Il est rapide, incroyablement puissant, fiable, et offre de solides performances soutenues par une maintenance sans rivale et une assistance sur laquelle QSC a bâti sa réputation. Si vous concevez la sonorisation pour un parc à thèmes ou d'attraction, un aéroport ou centre de transport, hôtel, casino, centre de convention, des installations sportives, une église, un campus éducatif, d'une assemblée ou un tribunal, un théâtre ou un site d'entreprise, le Q-Sys est pour vous.
