CONTROL.NET DSP - DSP (Digital Signal Processing) QSC AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plateforme DSP réseau audio pour gestion d'amplificateurs et enceintes
Marque	QSC Audio
Modèle	CONTROL.NET DSP (compatible BASIS, RAVE, DSP 322ua)
Logiciel de contrôle	Venue Manager
Technologie de transport audio	CobraNet sur Ethernet standard
Nombre d'entrées/sorties DSP	Jusqu'à 24x24 selon modèle (voir tableau des modèles)
Types d'entrées	Analogiques niveau ligne, micro/ligne universelles, AES/EBU numériques, CobraNet RJ45
Types de sorties	Analogiques niveau ligne, DataPort HD-15, CobraNet RJ45, moniteur Phoenix
Fonctions DSP	Snapshots, mélangeur 24x24, automélangeurs, routeurs, gain, correcteurs graphiques, filtres, crossovers, compresseurs, limiteurs, AGC, gates, duckers, générateurs de tonalité, retards, macros
Latence de traitement	Fixe et courte, quel que soit le trajet du signal
Gestion d'amplificateurs	Connexion directe via DataPort sur amplificateurs QSC ajustats avec contrôle et monitoring réseau
Fonction de limitation automatique de puissance	APL (Automatic Power Limiting) sur processeurs BASIS pour protéger les haut-parleurs
Compatibilité systèmes de contrôle	AMX et Crestron
Environnement réseau	Plusieurs ordinateurs peuvent contrôler et surveiller simultanément toutes les unités
Alimentation	Non spécifiée (alimentation secteur standard pour équipement rack)
Dimensions (rack)	1U (pour modèles BASIS) ; autres modèles varient
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants. Débrancher avant nettoyage.
Sécurité	Utiliser uniquement dans un environnement sec. Respecter les spécifications électriques. Ne pas ouvrir.
Pièces détachées et réparabilité	Contacter un service agréé QSC pour toute réparation. Pas de pièces détachées grand public.
Informations générales	Système unifié intégrant gestion amplificateurs, traitement DSP et transport audio numérique.

FOIRE AUX QUESTIONS - CONTROL.NET DSP QSC AUDIO

Qu'est-ce que CONTROL.NET DSP ?

CONTROL.NET DSP est une plateforme audio en réseau de QSC qui intègre la gestion des amplificateurs et enceintes, le traitement paramétrable de signal numérique (DSP) et le transport audio numérique (CobraNet) en un système unifié contrôlé par le logiciel Venue Manager.

Quels modèles sont compatibles avec cette plateforme ?

Les processeurs BASIS (722az, 902zz, 904zz, 914lz, 922az, 922dz, 922uz), RAVE (520uz, 522aa, 522ua) et DSP 322ua fonctionnent tous sous QSControl.net et sont compatibles avec CONTROL.NET DSP.

Quel logiciel est utilisé pour contrôler le système ?

Le système est contrôlé par le logiciel Venue Manager, qui permet de configurer et surveiller tous les paramètres DSP, les snapshots, les routages, etc.

Comment se fait la connexion audio entre les unités ?

La connexion audio utilise la technologie CobraNet sur des câbles Ethernet standards, permettant de transporter plusieurs canaux audio sur de longues distances sans bruit ni parasite, réduisant le nombre de câbles nécessaires.

Quelles sont les principales fonctions DSP disponibles ?

Les fonctions incluent : snapshots (configurations instantanées), mélangeur 24x24, automélangeurs, routeurs, correcteurs graphiques, filtres (passe-haut/passe-bas/passe-tout), crossovers, processeurs de dynamique (compresseurs, limiteurs, AGC, gates, duckers), générateurs de tonalité, retards et macros personnalisables.

Qu'est-ce que la limitation automatique de puissance (APL) ?

APL (Automatic Power Limiting) est une fonction des processeurs BASIS qui établit une boucle de réinjection entre les enceintes et les amplis QSC, évalue la réponse thermique du haut-parleur et limite dynamiquement la puissance pour protéger le haut-parleur sans affecter le son tant que la limite n'est pas dépassée.

Le système est-il compatible avec des systèmes de contrôle externes ?

Oui, QSControl.net est compatible avec les systèmes de contrôle AMX et Crestron, permettant une intégration dans des installations plus vastes.

Puis-je utiliser plusieurs ordinateurs pour contrôler le système ?

Oui, plusieurs ordinateurs en réseau peuvent contrôler et surveiller simultanément toutes les unités du système via le logiciel Venue Manager.

Quelle est la latence de traitement ?

Le sous-système DSP de QSC offre une latence de traitement fixe et courte quel que soit le trajet du signal, résolvant les problèmes de latence variable des systèmes DSP précédents.

Comment nettoyer et entretenir l'appareil ?

Utilisez un chiffon sec et doux pour nettoyer l'appareil. Ne pas utiliser de solvants ni de produits abrasifs. Débranchez l'appareil avant tout nettoyage. Pour toute réparation, contactez un service agréé QSC.

MODE D'EMPLOI CONTROL.NET DSP QSC AUDIO

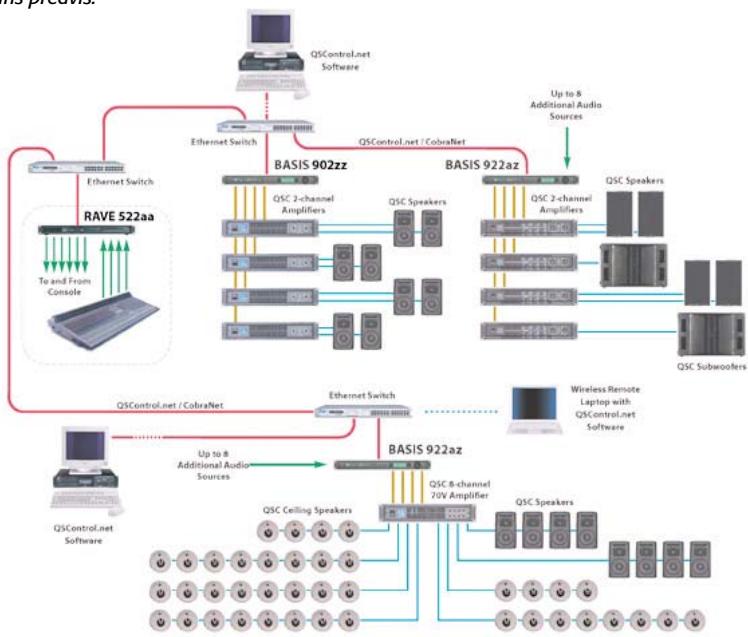

QSControl.net est une plate-forme audio en réseau qui intègre de façon transparente la gestion des amplificateurs et enceintes, le traitement paramétrable de signal numérique et le transport audio numérique QSC en un système unifié géré au travers d'une interface graphique conviviale. Les BASIS, RAVE (520uz, 522aa/ua) et DSP 322ua de QSC fonctionnent tous sous QSControl.net, en réseau, et sont contrôlés par le logiciel Venue Manager. En outre, plusieurs ordinateurs en réseau peuvent contrôler et surveiller simultanément toutes les unités. QSControl.net est compatible AMX® et Crestron®.

QSC a développé un système révolutionnaire de transport du signal qui emploie la technologie CobraNet™ pour faire passer plusieurs canaux audio par des câbles et interfaces Ethernet standard. Ce réseau peut remplacer des centaines de câbles audio, réduisant ainsi spectaculairement le temps d'installation, les efforts et les coûts de câble tout en améliorant la souplesse de routage et les performances audio. Cette technologie, intégrée à nos produits RAVE et BASIS, est le système de transport audio idéal pour les stades, théâtres et centres de diffusion qui doivent convoyer plusieurs canaux sur de longues distances sans bruits ni parasites.

Logiciel Venue Manager

• Snapshots (configurations instantanées) : rappel de blocs de configuration et/ou de réglages de paramètres
• Mélangeur matériel : toute taille jusqu'à 24x24 Automelangeurs : partage du gain
• Routeurs : toute taille jusqu'à 24x24
• Commandes de gain : jusqu'à 24 canaux
• Correcteurs graphiques
• Filtres : passe-haut/passe-bas/passe-tout. Plat, plateau paramétrique, Butterworth, Bessel-Thomson et Linkwitz-Riley passe-haut et passe-bas
• Crossovers : Linkwitz-Riley, Butterworth, Bessel-Thomson (en phase, symétrique, 2/3/4 voies polyvalent réglable)
• Processeurs de dynamique : compresseurs, limiteurs de crête, contrôleurs automatiques de gain (AGC), gates, duckers (jusqu'à 8 canaux, durées de fondu (fade-in/out) jusqu'à 60 s, mixage prioritaire)
• Générateurs de tonalité : bruit rose/blanc, onde sinusoidale Retards

Macros : blocs personnalisables définissables par l'utilisateur

Les processeurs BASIS réunissant la gestion des amplificateurs et des enceintes, un DSP paramétrable et le transport audio numérique CobraNet (sauf le BASIS 722az) dans un rack compact 1U. Les processeurs BASIS peuvent être globalement considérés comme l'association d'une unité RAVE à une unité DSP 322ua.

La limitation automatique de puissance (Automatic Power Limiting*) est une des fonctions les plus performantes des produits BASIS. Cette technologie établit une boucle de réinjection entre les enceintes et les amplis QSC, évalue la réponse thermique du haut-parleur par rapport à la véritable puissance qui lui est fournie et utilise cette information pour limiter dynamiquement

la puissance autorisée à atteindre le haut-parleur. La limitation de puissance n'a pas d'effet sur le son tant que la limite thermique désignée n'est pas dépassée, après quoi la puissance envoyée au haut-parleur est réduite à un niveau sûr. Cela maximise les performances de chaque haut-parleur sans sortir de sa plage de fonctionnement sûre.

Les précédents systèmes DSP paramétrables ont souvent souffert du problème de latence variable pour le signal devant se propager au travers de différents parcours de traitement. QSC a résolu ce problème en autorisant dans son sous-système DSP une courte latence de traitement fixe quel que soit le trajet du signal.

Les processeurs BASIS se connectent directement au port de données DataPort des amplificateurs QSC ajustats, apportant le contrôle et le monitoring en réseau des fonctions de l'amplificateur. Tous les modèles intégrant les fonctions DSP évoquées dans le logiciel Venue Manager.

En plus de leurs fonctions de transport audio numérique, les modèles RAVE 520uz, 522aa et 522ua intégrant les fonctions DSP contrôlées par le logiciel Venue Manager.

DSP 322UA

Le DSP 322ua fonctionne sous QSControl.net mais sans les possibilités de transport audio numérique de CobraNet. Il intègre les fonctions DSP contrôlées par le logiciel Venue Manager.

Tous les appareils BASIS, RAVE et DSP fonctionnent avec le même logiciel Venue Manager. Les unités diffèrent par les entrées et sorties qu'elles offrent.

Entrées Sorties

Modèle	Analogiques1	Numériques2	CobraNet3	DSP	Analogiques1	DataPort4	CobraNet3	E/S moniteur5
BASIS 722az	8 niv. ligne	-	-	24x24	-	4 (8 canaux)	-	OUI
BASIS 902zz	-	-	24 sur 32	24x24	-	4 (8 canaux)	32	OUI
BASIS 904zz	-	-	24 sur 32	24x24	-	8 (16 canaux)	32	OUI
BASIS 914lz	4 XLR niv. ligne	-	16 sur 32	24x24	-	8 (16 canaux)	32	-
BASIS 922az	8 niv. ligne		16 sur 32	24x24	-	4 (8 canaux)	32	OUI
BASIS 922dz	-	25 pin AES/EBU (8 canaux)	16 sur 32	24x24	-	4 (8 canaux)	32	OUI
BASIS 922uz	8 universelles micro/ligne	-	16 sur 32	24x24	-	4 (8 canaux)	32	OUI
DSP 322ua	8 universelles micro/ligne	-	-	24x24	8 niv. ligne	-	-	-
RAVE 520uz	8 universelles micro/ligne	-	16 sur 32	24x24	-	-	32	-
RAVE 522aa	8 niv. ligne	-	16 sur 32	24x24	8 niv. ligne	-	32	-
RAVE 522ua	8 universelles micro/ligne	-	16 sur 32	24x24	8 niv. ligne	-	32	-

1 Niveau ligne analogique et micro/ligne universel via barrettes de connexion détachables 3 broches «type phoenix» (type euro). Les entrées XLR sont des prises mixtes symétriques XLR/jack 3 points (TRS) (Broche 1/pointe : point chaud, Broche 2/bague : point froid, Broche 3/manchon : blindage) 2 DB-25 à 25 broches style AES/EBU symétrisées électriquement, 48 kHz de fréquence d'échantillonnage 3 Connecteur RJ45 4 Connecteur HD-15 Dataport 5 Barrette de connexion détachable à 5 broches «type phoenix» (type euro)

Caractéristiques sujettes à modification sans préavis.
