Type de produit	Enceinte passive
Caractéristiques techniques principales	Haut-parleur de 8 pouces, réponse en fréquence de 70 Hz à 20 kHz, sensibilité de 89 dB
Alimentation électrique	Non applicable (enceinte passive)
Dimensions approximatives	Dimensions : 40.6 cm x 25.4 cm x 25.4 cm
Poids	Poids : 5.4 kg
Compatibilités	Compatible avec amplificateurs de puissance adaptés
Type de batterie	Non applicable (enceinte passive)
Tension	Non applicable (enceinte passive)
Puissance	Puissance nominale : 100 W, puissance maximale : 200 W
Fonctions principales	Conception pour des installations fixes, sonorisation d'événements, utilisation en intérieur et extérieur
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le fabricant
Sécurité	Utiliser avec un amplificateur approprié pour éviter les dommages
Informations générales utiles	Idéale pour les installations commerciales, les événements en direct et les systèmes de sonorisation

FOIRE AUX QUESTIONS - AD-S82 QSC AUDIO

Comment connecter le QSC AD-S82 à un amplificateur?

Pour connecter le QSC AD-S82 à un amplificateur, utilisez des câbles audio appropriés. Assurez-vous que l'amplificateur est éteint avant de faire les connexions. Branchez les fils de haut-parleur aux bornes de sortie de l'amplificateur, puis connectez l'autre extrémité aux bornes de l'AD-S82.

Quelle est la plage de fréquence du QSC AD-S82?

La plage de fréquence du QSC AD-S82 est de 60 Hz à 20 kHz.

Le QSC AD-S82 est-il résistant à l'humidité?

Oui, le QSC AD-S82 est conçu pour résister à l'humidité, ce qui le rend adapté à une utilisation dans des environnements intérieurs et extérieurs.

Comment régler le niveau de son sur le QSC AD-S82?

Le réglage du niveau de son se fait généralement via l'amplificateur auquel l'AD-S82 est connecté. Assurez-vous d'ajuster le volume de l'amplificateur pour obtenir le niveau sonore souhaité.

Y a-t-il un mode d'emploi disponible pour le QSC AD-S82?

Oui, un mode d'emploi est disponible sur le site Web de QSC ou dans l'emballage du produit. Il contient des informations détaillées sur l'installation et l'utilisation.

Quelle est la puissance nominale du QSC AD-S82?

La puissance nominale du QSC AD-S82 est de 100 watts RMS.

Puis-je utiliser le QSC AD-S82 pour des événements en extérieur?

Oui, le QSC AD-S82 est conçu pour être utilisé dans des événements en extérieur, à condition qu'il soit protégé des intempéries extrêmes.

Comment savoir si le QSC AD-S82 fonctionne correctement?

Pour vérifier si le QSC AD-S82 fonctionne correctement, assurez-vous qu'il est correctement connecté à l'alimentation et à l'amplificateur, puis écoutez s'il émet du son sans distorsion.

Quelle est la taille du haut-parleur du QSC AD-S82?

Le QSC AD-S82 est équipé de haut-parleurs de 8 pouces.

Comment nettoyer le QSC AD-S82?

Pour nettoyer le QSC AD-S82, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs ou des nettoyants à base d'eau qui pourraient endommager le revêtement.

MODE D'EMPLOI AD-S82 QSC AUDIO

• Enceinte et composants résistant aux intempéries, de style contemporain - idéale pour un large éventail d'applications.
• Système 2 voies, 8'' - dans une enceinte polyvalente légère protégée par une grille renforcée en aluminium à revêtement poudré.
• Système Intellidock™ de montage intelligent - constitué d'une plaque de montage et d'une station d'amarrage détachable intégrant les points de raccordement du cablage. Les avantages en sont la facilité d'installation et la réduction du risque de vol de l'enceinte. L'IntelliDock ID-8T contient un transformateur 70 V/100 V.
• Guide d'onde orientable Advanced DirectivityTM - (60^ × 90^) permutant à l'enceinte de produit un son à focalisation précise, quelle que soit l'orientation de montage.
• Versions standard et haute puissance - Les puissances admissibles convenant à une multitude d'environnements, avec protection dynamique intégrée en cas de surcharge.

L'AcousticDesign™ AD-S82 de QSC est une enceinte large bande ayant un style élégant, contemporain, qui convient parfaitement au montage en surface dans de multiples milieux et applications dont les hôtels, restaurants, centres de convention et environnements multimédias. Elle intègre le système de montage intelligent de QSC, le révolutionnaire IntelliDock™ (brevet en cours) associé au guide d'onde orientable Advanced Directivity™. Disponibles en noir ou en blanc, ces enceintes au son remarquable, résistant aux intempéries, peuvent être peintes pour s'intégrer à tout décor.

Existant en version standard et en version haute puissance, l'AD-S82 est un système 2 voies logé dans une enceinte à évent en polystyrène antichoc moulé par injection. Cette enceinte comprend un transducteur BF 8'' à l'épreuve des intempérières, avec une robuste suspension à double rouleau en tissu. Les versions haute puissance employant un moteur de compression HF de 1'' tandis que les versions standard ont un tweeter à dôme en titane pur de 1''. Les deux versions sont disponibles avec ou sans transformateur (le transformateur 70 V/100 V est inclus dans le système de montage optionnel IntelliDock ID-8T). Le moteur HF est couplé au guide d'onde orientable Advanced Directivity propre à QSC - permettant à l'enceinte de produire un son à focalisation précise, quelle que soit l'orientation de montage.

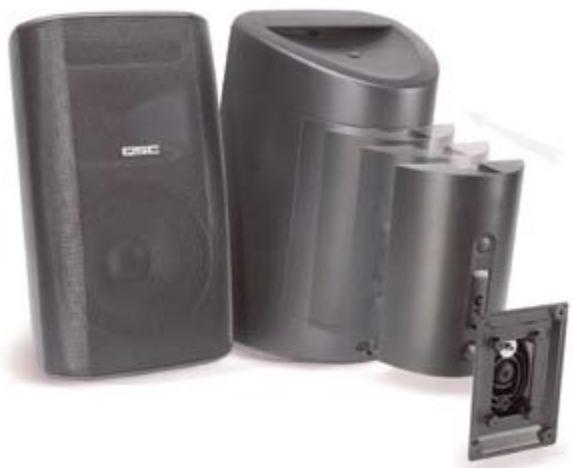

L'IntelliDock, le nouveau système de montage intelligent de QSC, place la barre plus haut en matière de facilité et de sécurité d'installation pour les prestataires. La station d'amarrage IntelliDock réunit en un seul boîtier - indépendant de l'enceinte - tous les composants nécessaires pour monter, cabler et positionner l'enceinte. En verrouillant l'enceinte sur cette station d'amarrage, les connexions électriques et le maintien de l'enceinte en place sont simultanément assurés. Cette conception exceptionnelle a en plus l'avantage de la sécurité - réduisant le risque de vol. Avant l'inauguration, enchainez les enceintes dans les stations d'amarrage et envoyez le programme audio. Trois configurations de montage sont disponibles - dont un étrier standard.

CHARACTERISTIQUES	AD-S82H (haute puissance)	AD-S82
Configuration	Enceinte compacte deux voies à évent	Enceinte compacte deux voies à évent
Transducteurs
Basses fréquences	8" haute puissance à côte en papier enduit, bobine acoustique de 2", aimant néodymeMoteur de compression 1" haute puissance	8" à côte en fibre de verre, bobine acoustique 1,25"Tweter à dôme titane 1" avec aimant néodyme
Hautes fréquences
Bande passante1
Réponse en fréquence (±3 dB)	80 Hz - 21 kHz	85 Hz - 18 kHz
Bande passante exploitable (-10 dB)	60 Hz - 22 kHz	65 Hz - 19 kHz
Pression sonore maximale2
En continu	114 dB SPL	111 dB SPL
En crête	120 dB SPL	117 dB SPL
Impédance nominale	8 ohms (7 ohms minimum, 135 ohms maximum)	8 ohms (5,4 ohms minimum, 50 ohms maximum)
Puissance admissible3	240 W (IEC, 8 heures)	110 W (IEC, 8 heures)
	200 W (IEC, 100 heures)	90 W (IEC, 100 heures)
Puissance d'ampli max.recommendée	400 W RMS	180 W RMS
Limitation de puissance	Circuit de protection dynamique, large bande, activé par la saturation du signal	Circuit de protection dynamique, large bande, activé par la saturation du signal
Sensibilité4	90,5 dB, 1 m, champ libre (4pi)	90,5 dB, 1 m, champ libre (4pi)
Couverture nominale	90° H x 60° V (-6 dB)(orientable pour 60° H x 90° V)	90° H x 60° V (-6 dB)(orientable pour 60° H x 90° V)
Charge acoustique	Évent, accordé à 65 Hz	Évent, accordé à 65 Hz

Transformateur (disponible avec le système de montage optionnel ID-8T IntelliDock)

Type	Noyau feuilleté personnelé à faible distorsion, conception large bande	Noyau feuilleté personnelé à faible distorsion, conception large bande
Réglages	70 V : 60/30/15/7,5 watts 100 V : 60/30/15 watts	70 V : 60/30/15/7,5 watts 100 V : 60/30/15 watts
Enceinte
Matériau	Polystyrene antichoc résistant aux intempéries, moulé par injection
Finition	Noire ou blanche ( peut être peinte)
Résistance aux intempéries	Oui
Grille	Aluminium renforcé à revêtement poudré
Connecteurs	Paire de borniers 5 points cachés, en conjonction avec le système de montage/connexion IntelliDock
Support de montage	Options IntelliDock AcousticDesign ou étrier de montage
Poids	7,7 kg net 9,2 kg brut	7,4 kg net 8,9 kg brut

Toutes les plages de fréquences spécifiées se réfèrent à des mesures de réponse en champ libre (4π). 2. Calculée d'après la puissance admissible spécifiée et la sensibilité du système (pour un rapport crête/signal moyen de 6 dB). 3. Signal test IEC continu. 4. Basée sur l'impédance nominale, mesurée en plein espace.

Caractéristiques sujettes à modification sans préavis.

AD-S82H

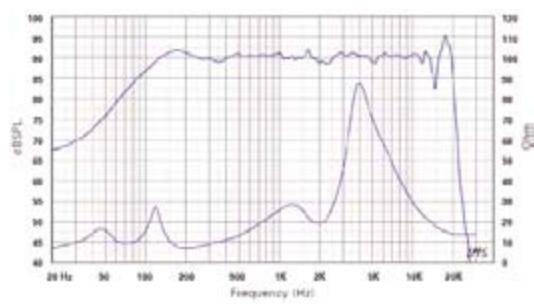

AD-S82H Réponse en fréquence et impédance*

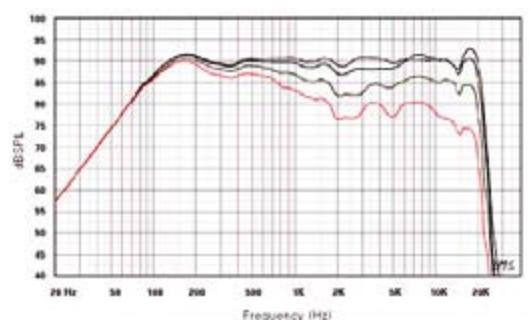

AD-S82H Réponse en fréquence et impédance** (0°, 20°, 40°, 60°)

AD-S82

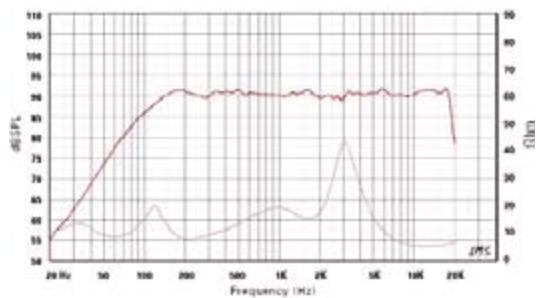

AD-S82 Réponse en fréquence et impédance*

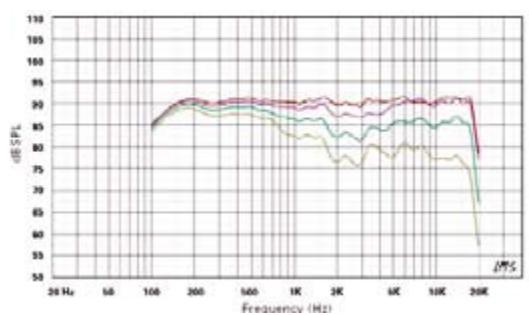

AD-S82 Réponse en fréquence et impédance** (0^, 20^, 40^, 60^)

Le graphique représente le niveau de pression sonore (SPL) pour 1 watt, à 1 m en champ libre. Un lissage au 1/3 d'octave est appliqué aux courbes hors axe pour plus de clarté.

Caractéristiques sujettes à modification sans préavis.

QSC et le logo QSC sont des marques déposées de QSC Audio Products Inc. auprès de l'U.S. Patent and Trademark Office et dans d'autres pays. AcousticDesign est une marque commerciale de QSC Audio Products, Inc. Toutes les autres marques commerciales sont la propriété de leurs détenteurs respectifs.

Étai de montage

IntelliDockTM
