AD-S82H - Enceinte audio QSC AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte de diffusion audio
Caractéristiques techniques principales	Haut-parleur de 8 pouces, tweeter de 1 pouce, réponse en fréquence de 60 Hz à 20 kHz
Alimentation électrique	100-240 V AC, 50/60 Hz
Dimensions approximatives	410 x 250 x 250 mm
Poids	4,5 kg
Compatibilités	Compatible avec les systèmes audio professionnels et les installations fixes
Fonctions principales	Diffusion audio, installation en intérieur et extérieur, montage en surface ou en suspension
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le fabricant
Sécurité	Utiliser dans des conditions appropriées, éviter l'exposition à l'humidité excessive
Informations générales utiles	Idéale pour les événements en direct, les installations commerciales et les systèmes de sonorisation

FOIRE AUX QUESTIONS - AD-S82H QSC AUDIO

Comment connecter le QSC AUDIO AD-S82H à un amplificateur?

Pour connecter le QSC AUDIO AD-S82H à un amplificateur, utilisez des câbles audio appropriés (XLR ou TRS). Branchez une extrémité du câble à la sortie de l'amplificateur et l'autre extrémité à l'entrée du haut-parleur AD-S82H.

Quelle est la puissance maximale du QSC AUDIO AD-S82H?

Le QSC AUDIO AD-S82H a une puissance maximale de 200 W (crête) avec une impédance de 8 ohms.

Le QSC AUDIO AD-S82H est-il résistant à l'humidité?

Oui, le QSC AUDIO AD-S82H est conçu pour résister à des environnements humides, ce qui le rend adapté pour des installations en extérieur ou dans des zones à forte humidité.

Comment régler le son pour le QSC AUDIO AD-S82H?

Pour régler le son, utilisez le contrôleur de volume de votre amplificateur et assurez-vous que les égaliseurs sont réglés selon vos préférences. Il est également recommandé de vérifier les réglages de votre source audio.

Quels types de câbles sont recommandés pour une connexion optimale?

Pour une connexion optimale, utilisez des câbles de qualité tels que des câbles XLR ou TRS avec une bonne isolation pour éviter les interférences.

Comment installer le QSC AUDIO AD-S82H au mur?

Pour installer le QSC AUDIO AD-S82H au mur, utilisez les supports de montage fournis. Assurez-vous de fixer le haut-parleur sur une surface stable et de suivre les instructions d'installation fournies dans le manuel.

Le QSC AUDIO AD-S82H est-il compatible avec des systèmes audio multi-zones?

Oui, le QSC AUDIO AD-S82H est compatible avec des systèmes audio multi-zones, tant que l'impédance et la puissance sont respectées.

Quelle est la fréquence de réponse du QSC AUDIO AD-S82H?

La fréquence de réponse du QSC AUDIO AD-S82H est de 60 Hz à 20 kHz, ce qui permet une reproduction audio claire et précise.

Que faire si le son est faible ou distordu?

Si le son est faible ou distordu, vérifiez les connexions des câbles, assurez-vous que l'amplificateur est correctement réglé et examinez les égaliseurs pour toute distorsion. Il est également conseillé de tester avec une autre source audio.

MODE D'EMPLOI AD-S82H QSC AUDIO

• Enceinte et composants résistants aux intempéries, de style contemporain - idéale pour un large éventail d'applications.
• Système 2 voies, 8'' - dans une enceinte polyvalente légère protégée par une grille renforcée en aluminium à revêtement poudré.

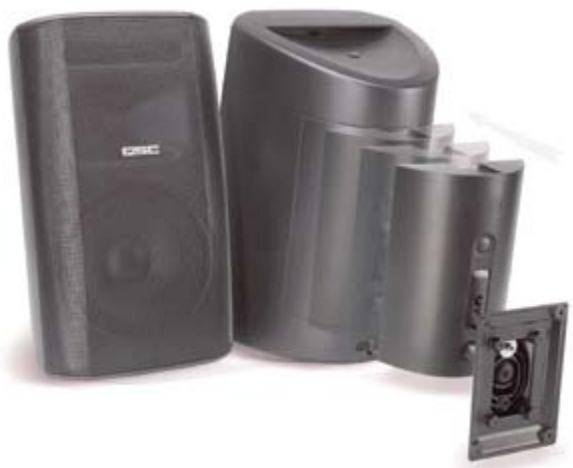

• Système IntelliDock™ de montage intelligent - constitué d'une plaque de montage et d'une station d'amarrage détachable intégrant les points de raccordement du câblage. Les avantages en sont la facilité d'installation et la réduction du risque de vol de l'enceinte. L'IntelliDock ID-8T contient un transformateur 70 V/100 V.
• Guide d'onde orientable Advanced DirectivityTM - (60^ × 90^) permutant à l'enceinte de produit un son à focalisation précise, quelle que soit l'orientation de montage.
• Versions standard et haute puissance - Les puissances admissibles convenant à une multitude d'environnements, avec protection dynamique intégrée en cas de surcharge.

L'AcousticDesign™ AD-S82 de QSC est une enceinte large bande ayant un style élégant, contemporain, qui convient parfaitement au montage en surface dans de multiples milieux et applications dont les hôtels, restaurants, centres de convention et environnements multimédias. Elle intègre le système de montage intelligent de QSC, le révolutionnaire IntelliDock™ (brevet en cours) associé au guide d'onde orientable Advanced Directivity™. Disponibles en noir ou en blanc, ces enceintes au son remarquable, résistant aux intempéries, peuvent être peintes pour s'intégrer à tout décor.

Existant en version standard et en version haute puissance, l'AD-S82 est un système 2 voies logé dans une enceinte à évent en polystyrène antichoc moulé par injection. Cette enceinte comprend un transducteur BF 8'' à l'épreuve des intempérières, avec une robuste suspension à double rouleau en tissu. Les versions haute puissance employant un moteur de compression HF de 1'' tandis que les versions standard ont un tweeter à dôme en titane pur de 1''. Les deux versions sont disponibles avec ou sans transformateur (le transformateur 70 V/100 V est inclus dans le système de montage optionnel IntelliDock ID-8T). Le moteur HF est couplé au guide d'onde orientable Advanced Directivity propre à QSC - permettant à l'enceinte de produire un son à focalisation précise, quelle que soit l'orientation de montage.

L'IntelliDock, le nouveau système de montage intelligent de QSC, place la barre plus haut en matière de facilité et de sécurité d'installation pour les prestataires. La station d'amarrage IntelliDock réunit en un seul boîtier - indépendant de l'enceinte - tous les composants nécessaires pour monter, cabler et positionner l'enceinte. En verrouillant l'enceinte sur cette station d'amarrage, les connexions électriques et le maintien de l'enceinte en place sont simultanément assurés. Cette conception exceptionnelle a en plus l'avantage de la sécurité - réduisant le risque de vol. Avant l'inauguration, enchainez les enceintes dans les stations d'amarrage et envoyez le programme audio. Trois configurations de montage sont disponibles - dont un étrier standard.

CHARACTERISTIQUES	AD-S82H (haute puissance)	AD-S82
Configuration	Enceinte compacte deux voies à évent	Enceinte compacte deux voies à évent
Transducteurs
Basses fréquences	8" haute puissance à côte en papier enduit, bobine acoustique de 2", aimant néodymeMoteur de compression 1" haute puissance	8" à côte en fibre de verre, bobine acoustique 1,25"Tweter à dôme titan 1" avec aimant néodyme
Hautes fréquences
Bande passante1
Réponse en fréquence (±3 dB)	80 Hz - 21 kHz	85 Hz - 18 kHz
Bande passante exploitable (-10 dB)	60 Hz - 22 kHz	65 Hz - 19 kHz
Pression sonore maximale2
En continu	114 dB SPL	111 dB SPL
En crête	120 dB SPL	117 dB SPL
Impédance nominale	8 ohms (7 ohms minimum, 135 ohms maximum)	8 ohms (5,4 ohms minimum, 50 ohms maximum)
Puissance admissible3	240 W (IEC, 8 heures)	110 W (IEC, 8 heures)
	200 W (IEC, 100 heures)	90 W (IEC, 100 heures)
Puissance d'ampli max.recommendée	400 W RMS	180 W RMS
Limitation de puissance	Circuit de protection dynamique, large bande, activé par la saturation du signal	Circuit de protection dynamique, large bande, activé par la saturation du signal
Sensibilité4	90,5 dB, 1 m, champ libre (4pi)	90,5 dB, 1 m, champ libre (4pi)
Couverture nominale	90° H x 60° V (-6 dB)(orientable pour 60° H x 90° V)	90° H x 60° V (-6 dB)(orientable pour 60° H x 90° V)
Charge acoustique	Évent, accordé à 65 Hz	Évent, accordé à 65 Hz

Transformateur (disponible avec le système de montage optionnel ID-8T IntelliDock)

Type	Noyau feuilleté personnelé à faible distorsion, conception large bande	Noyau feuilleté personnelé à faible distorsion, conception large bande
Réglages	70 V : 60/30/15/7,5 watts 100 V : 60/30/15 watts	70 V : 60/30/15/7,5 watts 100 V : 60/30/15 watts
Enceinte
Matériau	Polystyrene antichoc résistant aux intempéries, moulé par injection
Finition	Noire ou blanche ( peut être peinte)
Résistance aux intempéries	Oui
Grille	Aluminium renforcé à revêtement poudré
Connecteurs	Paire de borniers 5 points cachés, en conjonction avec le système de montage/connexion IntelliDock
Support de montage	Options IntelliDock AcousticDesign ou étrier de montage
Poids	7,7 kg net 9,2 kg brut	7,4 kg net 8,9 kg brut

Toutes les plages de fréquences spécifiées se réfèrent à des mesures de réponse en champ libre (4π). 2. Calculée d'après la puissance admissible spécifiée et la sensibilité du système (pour un rapport crête/signal moyen de 6 dB). 3. Signal test IEC continu. 4. Basée sur l'impédance nominale, mesurée en plein espace.

Caractéristiques sujettes à modification sans préavis.

AD-S82H

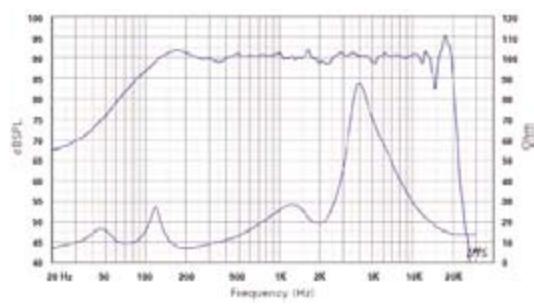

AD-S82H Réponse en fréquence et impédance*

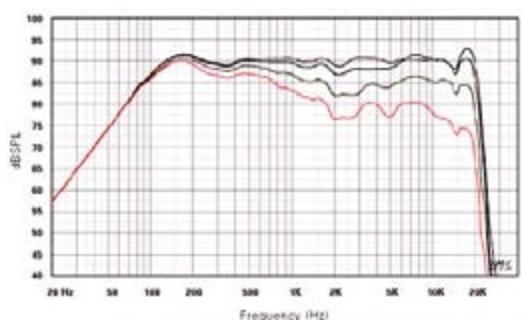

AD-S82H Réponse en fréquence et impédance** (0^, 20^, 40^, 60^)

AD-S82

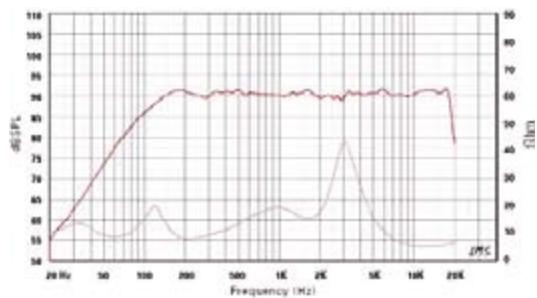

AD-S82 Réponse en fréquence et impédance*

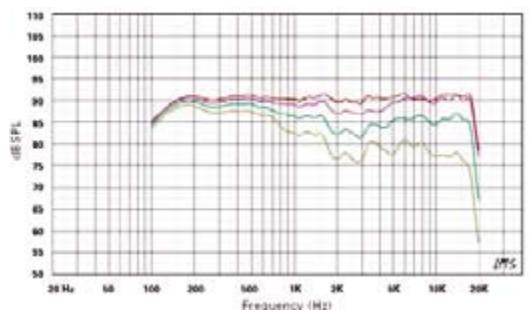

AD-S82 Réponse en fréquence et impédance** (0^, 20^, 40^, 60^)

Le graphique représente le niveau de pression sonore (SPL) pour 1 watt, à 1 mètre en champ libre. Un lissage au 1/3 d'octave est appliqué aux courbes hors axe pour plus de clarté.

Caractéristiques sujettes à modification sans préavis.

QSC et le logo QSC sont des marques déposées de QSC Audio Products Inc. auprès de l'U.S. Patent and Trademark Office et dans d'autres pays. AcousticDesign est une marque commerciale de QSC Audio Products, Inc. Toutes les autres marques commerciales sont la propriété de leurs détenteurs respectifs.

Étai de montage

IntelliDockTM
