AD-S52 - Haut-parleurs QSC AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte encastrable
Caractéristiques techniques principales	Deux voies, haut-parleur de 5,25 pouces, tweeter de 1 pouce
Alimentation électrique	Non applicable (passif)
Dimensions approximatives	Dimensions : 22,9 x 22,9 x 15,2 cm
Poids	2,5 kg
Compatibilités	Compatible avec amplificateurs standard
Type de batterie	Non applicable
Tension	Non applicable
Puissance	50W RMS, 200W crête
Fonctions principales	Sonorisation de fond, installations commerciales, systèmes audio résidentiels
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée, consulter le fabricant pour les pièces
Sécurité	Ne pas exposer à l'humidité, respecter les spécifications d'installation
Informations générales	Idéale pour les environnements commerciaux et résidentiels, installation facile

FOIRE AUX QUESTIONS - AD-S52 QSC AUDIO

Comment connecter le QSC AUDIO AD-S52 à un amplificateur ?

Pour connecter le QSC AUDIO AD-S52 à un amplificateur, utilisez des câbles de haut-parleur de qualité. Branchez le fil positif (+) du haut-parleur à la sortie positive de l'amplificateur et le fil négatif (-) à la sortie négative.

Quelle est la puissance nominale du QSC AUDIO AD-S52 ?

Le QSC AUDIO AD-S52 a une puissance nominale de 50 watts RMS.

Quel type de montage est recommandé pour le QSC AUDIO AD-S52 ?

Le QSC AUDIO AD-S52 peut être monté en surface ou suspendu. Assurez-vous d'utiliser un matériel de montage approprié pour garantir la sécurité de l'installation.

Comment régler le son du QSC AUDIO AD-S52 ?

Pour régler le son, utilisez l'égaliseur de votre amplificateur pour ajuster les fréquences selon vos préférences. Testez différents réglages pour obtenir le meilleur son possible.

Le QSC AUDIO AD-S52 est-il résistant aux intempéries ?

Oui, le QSC AUDIO AD-S52 est conçu pour une utilisation en extérieur et est résistant aux intempéries, mais il est recommandé de le protéger des éléments extrêmes pour prolonger sa durée de vie.

Que faire si le son du QSC AUDIO AD-S52 est faible ?

Vérifiez d'abord le niveau de volume de votre amplificateur. Assurez-vous également que les câbles sont correctement connectés et en bon état. Si le problème persiste, essayez de tester le haut-parleur avec un autre amplificateur.

Quels accessoires sont compatibles avec le QSC AUDIO AD-S52 ?

Le QSC AUDIO AD-S52 est compatible avec divers supports de montage, câbles de haut-parleur et systèmes d'amplification. Vérifiez les spécifications de chaque accessoire pour assurer la compatibilité.

Comment nettoyer le QSC AUDIO AD-S52 ?

Pour nettoyer le QSC AUDIO AD-S52, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la finition du haut-parleur.

Le QSC AUDIO AD-S52 peut-il être utilisé pour des événements en direct ?

Oui, le QSC AUDIO AD-S52 est idéal pour des événements en direct grâce à sa qualité sonore et sa robustesse. Assurez-vous de l'associer à un amplificateur approprié pour de meilleures performances.

MODE D'EMPLOI AD-S52 QSC AUDIO

• Modèle 2 voies, 5,25'' - enceinte polyvalente légère de style contemporain
• Transducteur BF blindé magnétiquement - idéal pour l'emploi après d'écrans video

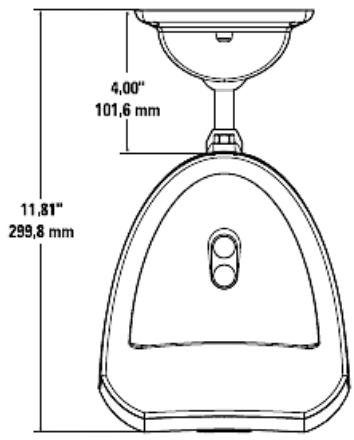

• Rotule de fixation incluse - pour une installation pratique
• Versions à transformateur 70 V/100 V disponibles - pour l'emploi avec des systèmes de distribution audio
• Étrier de fixation disponible en option

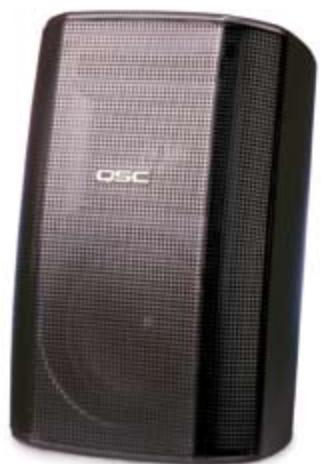

L'AcousticDesign™ AD-S52 de QSC est une enceinte large bande ayant un style élégant, contemporain, qui convient parfaitement au montage en surface dans de multiples milieux et applications dont les hôtels, restaurants, centres de convention et environnements multimédias. Son haut-parleur de basses fréquences est blindé magnétique, ce qui rend l'AD-S52 parfaite pour l'emploi après de moniteurs video. Disponibles en noir ou en blanc, ces enceintes au son remarquable, résistant aux intempéries, peuvent être peintes pour s'intégrer à tout décor.

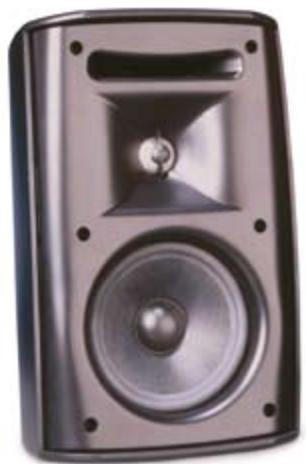

L'AD-S52 est un modele 2 voies à haute puissance intégrant un transducteur BF 5,25'' à l'épreuve des intempéries et un tweeter néodyme 1'' . Cette enceinte exceptionnelle a en plus l'avantage de posseder une protection dynamique intégrée - assurant ainsi la fiabilité du système en cas de surcharge.

Les modèles AD-S52T sont équipés d'un transformateur ligne 70 V/100 V pour les systèmes de distribution audio. Un sélection Situé en face arrêté permet de régler le niveau de puissance de l'enceinte. Il peut aussi être réglé pour un fonctionnement en 8 ohms, le transformateur étant alors complètement court-circuité - procurant une plus grande flexibilité que la plupart des produits concurrents.

Le système AD-S52 comprend une rotule de fixation pour une installation commode de l'enceinte selon une grande diversité d'orientations. Si désiré, la plaque arrête de la fixation à rotule peut être retiree, ce qui réduit la profondeur totale de l'ensemble et la surface de la fixation sur le mur. De plus, l'ensemble comprend un cache de connecteur d'entrée résistant aux intempères pour protéger les borniers d'entrée 5 points.

CHARACTERISTIQUES	AD-S52	AD-S52T
Configuration	Enceinte compacte deux voies à évvent	Enceinte compacte deux voies à évvent
Transducteurs
Basses fréquences	5,25", blindé, résistant aux intempéries	5,25", blindé, résistant aux intempéries
Hautes fréquences	Tweeter néodyme 1"	Tweeter néodyme 1"
Bande passante1
Réponse en fréquence (±3 dB)	75 Hz - 19 kHz	75 Hz - 19 kHz
Bande passante exploitable (-10 dB)	60 Hz - 20 kHz	60 Hz - 20 kHz
Pression sonore maximale2
En continu	104 dB SPL	104 dB SPL
En crête	110 dB SPL	110 dB SPL
Impédance nominale	8 ohms	8 ohms, commutable
Puisance admissible3	60 W (IEC, 100 heures)	60 W (IEC, 100 heures)
Puisance d'ampli max. recommends	120 W RMS	120 W RMS
Sensibilité4	86,5 dB, 2,83 V, 1 m, champ libre (4pi)	86 dB, 2,83 V, 1 m, champ libre (4pi)
Couverture nominale	90° H x 90° V	90° H x 90° V
Transformateurs
Type	n/d	Noyau feuilleté personnelisé à faible distorsion, conception large bande
Réglages	n/d	70 V: 30/15/7,5/3,75 watts 100 V: 30/15/7,5 watts
Enceinte
Matériau	Polystyrene antichoc résistant aux intempéries, moulé par injection
Finition	Noire ou blanche (peut être peinte)
Résistance aux intempéries	Oui
Grille	Aluminium renforcé à revêtement poudré
Connecteurs	Paire de borniers 5 points
Support de montage	Rotule de fixation incluse; étrier de montage en option
Poids	6,8 kg net	8,2 kg net
	10 kg brut	11,4 kg brut

Toutes les plages de fréquences spécifiées se référent à des mesures de réponse en champ libre (4pi)
2 Calculée d'après la puissance admissible spécifiée et la sensibilité du système (pour un rapport créè/signal moyen de 6 dB).
3 Signal test IEC continu
4 Basée sur l'impédance nominale, mesure en plein espace.

Caracteristiques suttes à modification sans préavis.

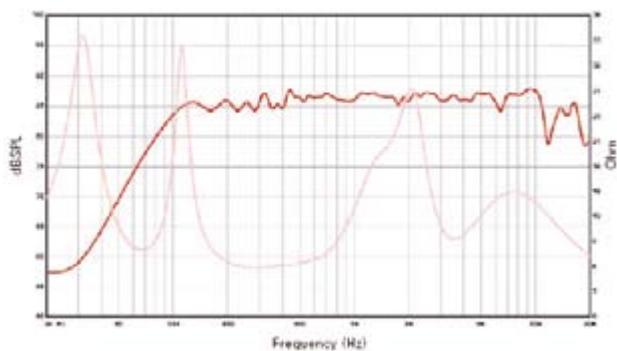

Réponse en fréquence et impédance*

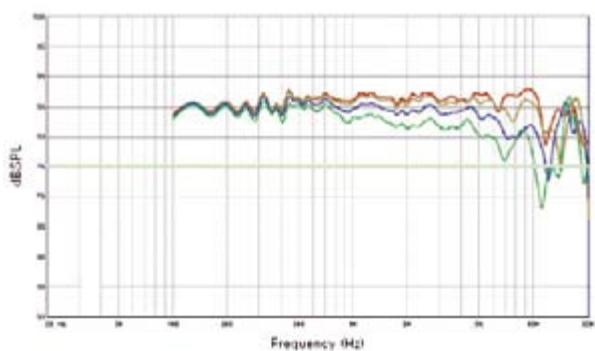

Réponse en fréquence hors axe horizontal** (0^, 15^, 30^, 45^)

Le graphique représenté le niveau de pression sonore (SPL) pour 1 watt, à 1 m en champ libre.
*Un lissage au 1/3 d'octave est appliqué aux courbes hors axe pour plus de clarté.

\section*{Caracteristiques sujettes à modification sans préavis.}
