KW153 - Enceintes actives QSC AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte active 3 voies (trapézoïdale)
Marque	QSC AUDIO
Modèle	KW153
Dimensions (H x L x P)	1094 mm x 470 mm x 427 mm
Poids net	39,5 kg
Alimentation	100-240 V CA, 50-60 Hz, universelle
Consommation électrique	2,3 A (100 V), 2,01 A (120 V), 1,13 A (230 V) à 1/8 de puissance
Puissance amplificateur	1000 W continue, classe D (2 x 500 W)
Réponse en fréquence (-6 dB)	35 Hz - 18 kHz
Bande passante (-10 dB)	33 Hz - 20 kHz
Couverture nominale (-6 dB)	75° axisymétrique
SPL maximum (à 1 m)	134 dB crête
Transducteurs graves	1 x cône 38 cm
Transducteur médiums	1 x cône 16 cm
Transducteur aigus	Moteur de compression à diaphragme de 44 mm
Connectique entrée	2 x XLR/jack 6,35 mm (micro/ligne), RCA stéréo, commande gain à distance
Connectique sortie	2 x XLR symétriques (large bande), sortie mix XLR
Fonctions DSP	Intrinsic Correction™, DEEP™, GuardRail™, DMT™
Réglages	Gain (0/12/24/36 dB), LF (Normal/DEEP/Ext Sub), HF (Flat/Vocal Boost), LED façade (On/Off/Limit)
Montage	Embase mât 35 mm avec Tilt-Direct™ (inclinaison 7,5°) et points d'accrochage M10
Matériau de l'enceinte	Contreplaqué de bouleau de 15 mm, peinture texturée noire
Grille de protection	Acier 1,3 mm à revêtement poudré noir
Accessoires inclus	Housse KW153, kit M10 (en option)

FOIRE AUX QUESTIONS - KW153 QSC AUDIO

Quelle est la puissance de l'amplificateur du KW153 ?

L'amplificateur délivre 1000 watts en continu (2 x 500 W) en classe D, conçu par QSC.

Comment régler le gain d'entrée sur le KW153 ?

Utilisez le sélecteur de gain à quatre positions (0, 12, 24, 36 dB) situé à l'arrière. Pour une source micro, choisissez 24 ou 36 dB ; pour une source ligne, 0 ou 12 dB.

Puis-je utiliser le KW153 en retours de scène ?

Le KW153 est une enceinte trapézoïdale large bande, mais il n'est pas spécialement conçu pour les retours de scène. Le modèle KW122 est plus adapté à cet usage.

Comment incliner l'enceinte avec le système Tilt-Direct ?

Tournez simplement la molette Tilt-Direct™ pour incliner l'enceinte de 7,5° vers le bas, ce qui permet de diriger le son vers le public et d'éviter les réflexions.

Quels sont les modes de réglage des basses fréquences (LF) ?

Le commutateur LF offre trois positions : NORM (réponse standard), DEEP™ (extension des graves) et EXT SUB (pour utilisation avec un caisson de graves externe).

Comment connecter plusieurs enceintes KW153 en cascade ?

Utilisez les sorties XLR symétriques (sortie mix) pour chaîner l'enceinte à une autre. Vous pouvez également contrôler le gain à distance via un potentiomètre externe.

Que signifie la LED de façade du KW153 ?

La LED peut être réglée sur Power (allumée lorsque l'enceinte est sous tension), Off (éteinte) ou Limit (s'allume en cas de limitation de l'amplificateur).

Quelle est la tension d'alimentation requise ?

L'enceinte dispose d'une alimentation universelle acceptant 100 à 240 V CA, 50-60 Hz. Assurez-vous que le câble IEC est bien verrouillé.

Puis-je suspendre l'enceinte KW153 ?

Oui, grâce aux points d'accrochage M10 intégrés. Utilisez le kit KWM10 (vendu séparément) et respectez les consignes de sécurité de la notice.

Comment nettoyer la grille et l'enceinte ?

Utilisez un chiffon doux et sec pour dépoussiérer la grille en acier. Évitez les produits abrasifs ou liquides qui pourraient endommager la peinture texturée.

MODE D'EMPLOI KW153 QSC AUDIO

• Performances de la gamme K avec une conception légère en bouleau
• Module de puissance classe D de 1000 watts dans tous les modèles (2 x 500 watts)
• Le DSP complet avec DEEP™ et Intrinsic Correction™ améliore les performances du système
• La DMT™ (Directivity Matched Transition) assure une couverture uniforme sur la totalité du champ sonore
• Enceintes robustes en bois avec peinture à texture
• Quatre réglages de gain micro/ligne (modèles large bande)
• Grilles en acier de 1,3 mm résistant aux tournées
• Poignées ergonomiques comportables
• Embase pour mât de 35 mm avec Tilt-Direct™ (KW122, KW152)
• Points d'accrochage M10 pour installation en suspension (modèles large bande)
• La KW122 s'emploie aussi comme retour de scène

Sur la lancée du succès de notre gamme K, la gamme KW représente la prochaine étape de l'évolution pour les enceintes en bois. Nos ingénieurs système ont créé la gamme KW pour offrir tous les attributs électroniques révolutionnaires de notre célèbre gamme K tout en concevant des produits à la fois plus petits et significativement plus légers que les précédents modèles en bois.

Haut niveau de sortie : comme dans la gamme K, chacun des quatre modèles de la gamme KW dispose d'un module de puissance classe D de 1000 watts (2 x 500) conçu par QSC, et selon la tradition de la gamme K, est doté de moteurs HF à haut rendement de 44 mm (modèle large bande) et de woofers d'une aussi haute qualité de conception, quelle que soit leur taille.

Zone de couverture définie : la DMTTM

(Directivity Matched Transition) apporte une couverture BF et HF assortie sur la totalité de la zone d'écoute, éliminant les zones de fréquences artificiellement "mortes" ou trop générées.

DSP : d'un bout à l'autre, un traitement étendu du signal procure des niveaux de clarté sonore et de puissance totale qui surpassent toutes les attentes pour un produit de cette catégorie :

• l'Intrinsic Correction™, apparue pour la première fois dans nos produits de line array de haut de gamme, applique 65-75 mesures moyennes spatialement aux filtres RII et RIF qui reglent de façon active la réponse temporelle, fréquentière et en amplitude dans le but d'obtenir un passé-bande d'une réguläre optimale. Le résultat est une enceinte qui se comporte bien sur la totalité du champ sonore.
• DEEP™ et la limitation d'excursion permettent une réponse étendue dans les basses fréquences par une gestion active des transitoires de basse fréquence sans dégradation du signal sous-jacent ni des fréquences adjacentes.
• La protection GuardRail™, introduite pour la première fois dans nos amplificateurs de la gamme GX, protège à la fois le module amplificateur et votre prestation de tout écrêtement non naturel et destructeur.

Connectique: la gamme KW possède un sélecteur de gain micro/ligne à quatre positions qui permet de connecter une grande variété de sources. Les entrées mixtes XLR et jack 6,35 mm 3 points (TRS) acceptent une entrée de niveau micro ou ligne tandis que les entrées RCA/cinch (hors KW181) autorisent la connexion supplémentaire de lecteurs MP3 portables, lecteurs de CD et mélangeurs de niveau ligne. Trois sources audio peuvent être mixées en interne et additionnées à destination d'une sortie symétrique pour chaîner "en cascade" plusieurs unités. Des sorties directes séparées sont aussi prévues sur chaque canal pour encore plus de flexibilité de sortie.

Contrôle : les commutateurs intégrés permettent des préroglages de correction (égaliseur). Le réglage HF (modèles large bande) peut être réglé sur VOCAL BOOST pour une présence supplémentaire dans la zone critique des mediums ou FLAT pour une reproduction fidèle du signal entrant. Le commutateur LF peut être réglé sur NORM, DEEP™ pour une extension supplémentaire dans les graves ou EXT SUB (modèles large bande) pour l'emploi avec un caisson de graves externe. Le commutateur LED de la face arrière peut être réglé sur POWER, faisant s'allumer la LED de face avant quand l'unité

est sous tension, OFF pour les applications où il n'est pas souhaitable de voir une LED allumée en façade ou LIMIT pour qu'elle signale à l'opérateur du système toute entrée en service du circuit limiteur d'échec.

Tilt-Direct™: les KW122 et KW152 disposent d'un système de montage à embase de mât Tilt-Direct™. Une simple rotation de la molette entraîne une inclinaison de l'enceinte de 7,5°, permettant de maintenir l'énergie acoustique sur le public et à l'écart des surfaces réfléchissantes dans les applications où l'on souhaite une couverture maximale à partir d'une enceinte haute.

Gain à distance : la possibilité de contrôle du gain à distance est offerte via un potentiomètre (non fourni) branché au connecteur intégré de style Phoenix. Dans une installation fixe, plusieurs enceintes de la gamme KW peuvent être chaînées "en cascade" pour un contrôle de gain total à partir d'un simple potentiomètre de télécommande. Le mode de mise en veille automatique est activé après 5 minutes d'inactivité.

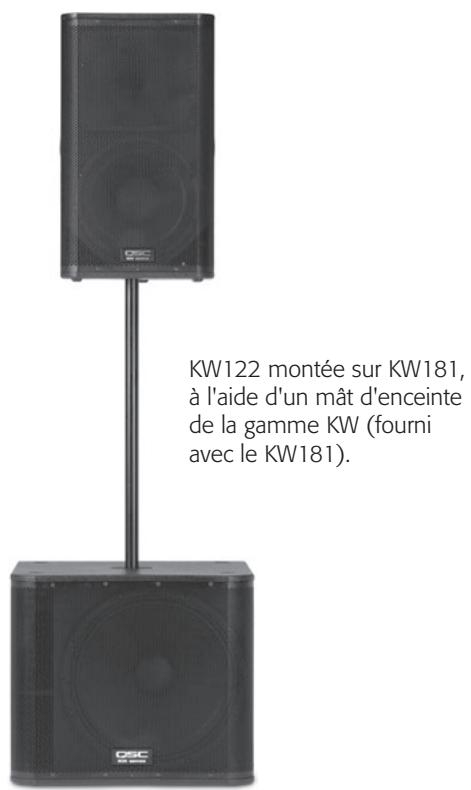

Matériaux de première qualité : la gamme KW est conçue pour résister aux rigueurs d'un usage professionnel. Des processus de fabrication perfectionnés, des enceintes en bouleau de la Baltique de première qualité, des poignées ergonomiques moulées en aluminium, des roulettes à faible bruit (KW181) et une grille en acier hautement protectrice facilitent le transport et assurent la durabilité à long terme. Les points de suspension M10 intégrés permettent les applications en suspension avec un kit KWM10 (vendu séparément) et un réceptacle de mât fileté (KW181) permet le montage stable sur un mât d'enceinte filtré (fourni).

KW122

KW152

KW153

KW181

Configuration	Enceinte polyvalente 2 voies, 30 cm	Enceinte trapézoidal 2 voies, 38 cm	Enceinte trapézoidal 3 voies, 38 cm	Caisson de grave,s 45 cm
Transducteurs
Basses fréquences	Transducteur à cône de 30 cm	Transducteur à cône de 38 cm	Transducteur à cône de 38 cm	Transducteur à cône de 45 cm
Fréquences moyennes	-	-	Transd. de médiuns à cône de 16 cm	-
Hautes fréquences	Moteur de compression à diaph. de 44 mm	Moteur de compression à diaph. de 44 mm	Moteur de compression à diaph. de 44 mm	-
Réponse en fréquence (-6 dB)	53 Hz - 18 kHz	47 Hz - 18 kHz	35 Hz - 18 kHz	43 Hz - 97 kHz
Bande passante (-10 dB)	50 Hz - 20 kHz	44 Hz - 20 kHz	33 Hz - 20 kHz	39 Hz - 145 Hz
Couverture nominale (-6 dB)	75° axisymétrique	60° axisymétrique	75° axisymétrique	-
SPL maximum (à 1 m)	131 dB en créée	133 dB en créée	134 dB en créée	132 dB en créée
Amplificateurs
Puisance de sortie	1000 W, classe D (500 W BF, 500 W HF) en continu		1000 W, classe D (500 W BF, 500 W MF/HF) en continu	1000 W, classe D en continu
Impédance d'entrée (Ω)	XLR/jack 6,35 mm : 40 k symétrique / 20 k asymétrique • RCA : 10 k			XLR/jack 6,35 mm : 40 k symétrique / 20 k asymétrique
Commandes	Alimentation • Gain A • Gain B • Gain d'entrée de canal A (0 dB/12 dB/24 dB/36 dB) • Mode BF (caisson ext./Norm/DEEP™) • Mode HF (neutre/renfort vocal), DEL de face avant (On/Off / Limueur)			Alimentation • Gain • Mode BF (Normal / DEEP™) • Polarité (normale / inverse) • DEL de face avant (On/Off/Limueur)
Voyants	Alimentation • Signal A • Signal B • Veille • Limueur • Micro (réglages 24 dB et 36 dB)			Alimentation • Signal • Veille • Limueur
Connecteurs	Entrée de niveau micro/ligne symétrique sur XLR/jack 6,35 mm femelle • Entrée de niveau ligne symétrique sur XLR/jack femelle 6,35 mm • Double sortie symétrique large bande de niveau ligne sur XLR maje • Sortie "mix" symétrique sur XLR maje • Entrée stérisde de niveau ligne sur RCA • Commande de gain à distance • Connecteur d'alimentation IEC à verrouillage			Double entrée symétrique de niveau ligne sur XLR/jack 6,35 mm femelle • Double sortie symétrique large bande de niveau ligne sur XLR maje • Commande de gain à distance • Connecteur d'alimentation IEC à verrouillage
Refroidissement	Ventilateur à vitesse variable de 5 mm fonctionnant à la demande
Protection de l'ampli	Limitation thermique • Surcharge en sortie • Coupure en cas de surchauffe • GuardRailTM
Protection des transducteurs	Limitation thermique • Limitation d'exercision
Alimentation électrique	Alimentation électrique universelle pour CA 100 - 240 V, 50 - 60 Hz
Consommation électrique	CA 100 V, 2,3 A • CA 120 V, 2,01 A • CA 230 V, 1,13 A 1/8e de puissance
Enceinte	Contreplaqué de bouleau peint de 15 mm
Finition	Peinture texturée noire
Grille	Acier 1,3 mm à revêtement poudré noir
Dimensions (H x L x P)	660 mm x 381 mm x 391 mm	816 mm x 445 mm x 386 mm	1094 mm x 470 mm x 427 mm	510 mm x 595 mm x 761 mm avec roulettes
Poids (net)	22,2 kg	29 kg	39,5 kg	37,6 kg
Accessoires disponibles	Kit KW SUS 122 • Housse KW122 • Kit KW M10	Housse KW152 • Kit KW M10	Housse KW153 • Kit KW M10	Housse KW181

KW152 sur pied d'enceinte avec Tilt-Direct™ en service pour une inclinaison vers le bas de 7,5°.

KW122 en position de scène

KW122 Dessus

Face

Profil

KW153 Dessus

Face

Profil

KW152 Dessus

Face

Profil

KW181 595 mm Dessus

Face

Profil

sez à recyclier Caractéristiques sujettes à modification sans préavis
