MODE D'EMPLOI 114.260 BARTSCHER
Pont chauffant infrarouge avec 2 lampes chauffantes
1.1 Informations concernant la notice d'utilisation 26 1.2 Explication des symboles 26 1.3 Responsabilité et garantie 27 1.4 Protection des droits d'auteur 27 1.5 Déclaration de conformité 27
2. Sécurité 28
2.1 Généralités 28 2.2 Consignes de sécurité relatives à l'usage de l'appareil 28-29 2.3 Utilisation conforme 29
3. Transport, emballage et stockage 30
3.1 Inspection suite au transport 30 3.2 Emballage 30 3.3 Stockage 30
4. Caractéristiques techniques 31
4.1 Aperçu des composants 31 4.2 Indications techniques 32
5. Installation et utilisation 32
5.1 Consignes de sécurité 32-33 5.2 Installation et branchement 33 5.3 Utilisation 34
6. Nettoyage et maintenance 35
6.1 Consignes de sécurité 35 6.2 Nettoyage 35 6.3 Consignes de sécurité relatives à la maintenance 35
7. Élimination des éléments usés 36
Bartscher GmbH
1.1 Informations concernant la notice d'utilisation
La présente notice d'utilisation décrit l'installation, la manipulation et la maintenance de l'appareil, elle sert de source d'informations et d'ouvrage de référence.
La connaissance et l'observation de toutes les consignes de sécurité et des instructions mentionnées dans le mode d'emploi sont la condition sine qua non d'une utilisation sèré et correcte de l'appareil.
En outre, il convient de respecter les consignes locales de prévention des accidents et les dispositions générales de sécurité valables pour l'utilisation de l'appareil.
La présente notice d'utilisation fait partie intégrante du produit; la conserver à proximité de l'appareil afin que le personnel d'installation, de commande, de maintenance et de nettoyage puisse y accéder en tout temps pour une future consultation.
1.2 Explication des symboles
Les consignes de sécurité et informations techniques importantes concernant l'appareil sont indiquées dans la présente notice d'utilisation par des symboles. Il est impératif de respecter ces consignes afin d'éviter les accidents ou les dommages corporels et matériels.
Avertissement!
Ce symbole caractérise les dangers pouvant entraîner des blessures.
Respecter exactement les avertissements indiqués concernant la sécurité du travail et faire preuve de prudence dans ces situations.
Avertissement! risque lié au courant électrique!
Ce symbole attire l'attention sur les situations dangereuses liées au courant électrique. Risque de blessure ou risque de mort en cas de non-respect des consignes de sécurité.
Attention!
Ce symbole désigne les consignes dont la non-observation peut entraîner l'endommagement, les dysfonctionnements et/ou une panne complète de l'appareil.
Remarque!
Ce symbole met en valeur les conseils et informations devant être respectés afin d'assurer une utilisation efficace et sans défaut de l'appareil.
Avertissement! les surfaces externes sont très chaudes!
Ce symbole en avertit l'utilisateur durant le fonctionnement de l'appareil. Tout non-respect entraîne des risques de brûlures!
1.3 Responsabilité et garantie
Toutes les indications et consignes contenues dans la présente notice d'utilisation ont été réunies en tenant compte des prescriptions en vigueur, du niveau actuel de développement technique ainsi que de nos connaissances et expériences de plusieurs années.
Les traductions de la notice d'utilisation ont été également effectuées consciencieusement. Nous déclinons toutefois toute responsabilité en cas d'erreurs de traduction. La version allemande ci-jointe de la présente notice d'utilisation fait foi.
Le contenu effectif de la livraison peut différer eventuellement des explications décrites ici et des représentations graphiques pour les modèles spéciaux, lorsque vous bénéficiaz d'options de commande supplémentaires, ou liées aux dernières modifications techniques. Pour toutes questions, veuillez vous adresser au constructeur.
Remarque!
Lire attentivement la présente notice d'utilisation avant le début des opérations d'utilisation sur et avec l'appareil, en particulier avant sa mise en service. Le constructeur n'assume aucune responsabilité en cas de dommages et pannes résultat du non-respect de la notice d'utilisation.
Cette dernière doit être conservée directement avec l'appareil et être accessible à toute personne travaillant sur et avec l'appareil. Nous nous réservons le droit d'apporter des modifications techniques sur le produit pour améliorer ses qualités fonctionnelles et son développement.
1.4 Protection des droits d'auteur
La notice d'utilisation et les textes, les dessins, figures et autres représentations qui y sont contenus sont protégés par la loi sur les droits d'auteur. Les reproductions de tous types et de toutes formes - même partielles - ainsi que l'exploitation et/ou la transmission de son contenu ne sont pas permises sans autorisation écrite du fabricant. Toute violation de ces dispositions ouvre droit à des dommages et intérêts. Les autres droits demeurent réservés.
Remarque!
Les indications du contenu, les textes, dessins, figures et autres représentations sont protégés par les droits d'auteur et soumis à d'autres droits de propriété industrielle. Toute exploitation abusive est passible de peine.
1.5 Déclaration de conformité
L'appareil correspond aux normes et directives actuelles de l'Union européenne.
Nous l'attestons dans la déclaration de conformité CE.
Nous vous ferons parvenir sur demande la déclaration de conformité correspondante.
2. Sécurité
Ce chapitre donne un aperçu de tous les aspects importants de la sécurité.
De plus, des consignes concrètes de sécurité visant à écarter les dangers sont mentionnées dans les chapitres individuels et caractérisées par des symboles. Veiller en outre à respecter les pictogrammes indiqués sur l'appareil, les étiquettes et les inscriptions et à en préserver leur lisibilité.
L'observation de toutes les consignes de sécurité permet une protection optimale contre les risques et garantit un fonctionnement sûr et sans défaut de l'appareil.
2.1 Généralités
L'appareil est conçu d'après les règles techniques valables actuellement. Néanmoins, celui-ci peut comporter des risques en cas d'utilisation non conforme ou inappropriée.
La connaissance du contenu de la présente notice d'utilisation constitue une des conditions qui vous permet de vous protéger contre les risques, d'éviter les erreurs et, par conséquent, d'assurer une utilisation sûre et à l'abri des pannes.
Pour éviter tout risque et garantir une performance optimale de l'appareil, celui-ci ne doit être ni modifié ni transformé sans autorisation expresse du fabricant.
N'utiliser l'appareil que lorsque celui-ci est en parfait état de sécurité et de fonctionnement.
2.2 Consignes de sécurité relatives à l'usage de l'appareil
Les indications afférentes à la sécurité du travail se réfèrent aux ordonnances de l'Union européenne valables au moment de la fabrication de l'appareil.
En cas d'usage commercial de l'appareil, l'exploitant s'engage, pendant la durée totale de son utilisation, à constater la conformité des mesures citées en matière de sécurité du travail avec l'état actuel de l'arsenal de conseils et à respecter les nouvelles prescriptions.
À l'extérieur de l'Union européenne, respecter les lois sur la sécurité du travail et les dispositions régionales en vigueur sur le lieu d'exploitation de l'appareil.
Outre les consignes en matière de sécurité du travail mentionnées dans la présente notice d'utilisation, il convient d'observer et de respecter les consignes de sécurité et de prévention des accidents universelles pour le domaine d'utilisation de l'appareil, ainsi que les dispositions de protection de l'environnement en vigueur.
Attention!
L'appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) aux moyens physiques, sensoriels ou intellectuels limités, ou sans expérience suffisante et/ou sans connaissances suffisantes, à moins que ces personnes se trouvent sous la surveillance d'une personne responsable de leur sécurité ou qu'elles obtiennent de cette personne les indications pour utiliser l'appareil. Les enfants devraient se trouver sous surveillance afin d'être sur qu'ils ne s'amusent pas avec l'appareil. ○ Conserver soigneusement le présent mode d'emploi. En cas de cession de l'appareil à une autre personne, il faut lui remettre également la notice d'utilisation. ○ Toutes les personnes qui utilisent l'appareil doivent se tenir aux indications mentionnées dans la notice d'utilisation et respecter les consignes de sécurité. N'utiliser l'appareil que dans des locaux fermés.
2.3 Utilisation conforme
La sécurité de fonctionnement de l'appareil est garantie uniquement lors de l'utilisation conforme de celui-ci.
Toutes les interventions techniques, y compris le montage et la mise en état, doivent être uniquement effectuées par le service après-vente qualifié.
Le pont chauffant est destiné uniquement à dévelopir les alimentés au chaud.
Ne pas utiliser le pont chauffant pour:
chauffer ou réchauffer des liquides ou des matériaux facilement inflammables, toxiques, facilement volatiles ou tout autre produitensible.
Attention!
Toute autre utilisation que celle indiquée et/ou toute utilisation différente de l'appareil est interdite et est considérée comme non conforme.
Les prétentions de tous types contre le fabricant et/ou ses fondés de pouvoir par suite de dommages résultant d'une utilisation non conforme de l'appareil sont exclues.
L'exploitant est seul responsable en cas de dommages liés à une utilisation non conforme.
3.1 Inspection suite au transport
Vérifier l'intégrité et l'absence de dommages dus au transport dès réception du produit.
En cas de dommages identifiables extérieurement dus au transport, refuser ou accepter le produit livré uniquement sous réserve. Noter l'étendue du dommage sur les documents de transport/le bon de livraison du transporteur. Engager une réclamation.
Dès détention des defaults cachés, formuler immédiatement une réclamation, les prétentions à dommages et intérêts étant valables uniquement dans les délais prescrits.
3.2 Emballage
Ne jeter le carton extérieur de l'appareil. Vous en avez besoin eventuellement pour garder l'appareil, lors d'un déménagement ou lorsque vous devez envoyer l'appareil à notre service après-vente en cas d'éventuels dommages. Retirer complètement les emballages extérieur et intérieur avant la mise en service de l'appareil.
Remarque!
Si vous désirez éliminer l'emballage, respectez les consignes en vigueur dans votre pays. Réintroduisez les matériaux d'emballage récupérables dans le circuit de recyclage.
Contrôlez si l'appareil et les accessoires sont complets. S'il devait manquer des éléments, veuillez contacter notre service après-vente.
3.3 Stockage
Garder les emballages fermés jusqu'à l'installation de l'appareil et en respectant les indications d'installation et de stockage apposées à l'extérieur.
Stocker les emballages uniquement dans les conditions suivantes :
- Ne pas garder les emballages à l'extérieur.
- Les tenir à l'abri de l'humidité et de la poussière.
- Ne pas les exposer aux fluides agressifs.
- Les protéger des rayons du soleil.
- Eviter les secousses mécaniques.
- En cas de stockage prolongé (> 3 mois), contrôlez régulièrement l'état général de tous les éléments et de l'emballage. Si nécessaire, les rafraîchir et les renouveler.

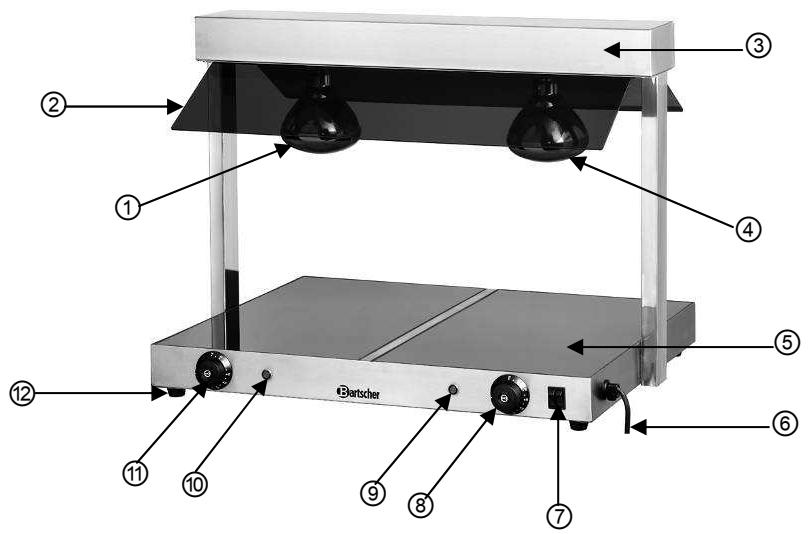

4.1 Aperçu des composants
① Lampe chauffante infrarouge gauche (2) Pare-haleine ③ Cache supérieur ④ Lampe chauffante infrarouge droite ⑤ Plaque chauffante, divisée ⑥ Câble de raccordement au réseau électrique ⑦ Interrupteur ON/OFF pour les lampes chauffantes (2) ⑧ Régulateur de température de la plaque chauffante droite ⑨ Témoin de contrôle (vert) de la plaque chauffante droite Témoin de contrôle (vert) de la plaque chauffante gauche ⑪ Régulateur de température de la plaque chauffante gauche ② Pieds réglables
| Nom | Pont chauffant infrarouge avec 2 lampes chauffantes |
| No de l'article: | 114.260 |
| Finition: | Boîtier: acier inoxydable; pare-haleine en plexiglas; plaque chauffante : surface en vitrocéramique |
| Puisance électrique: | 230 V ~ 50 Hz 800 W |
| Amplitude de température: | 30℃ - 85℃ |
| Dimensions: | larg. 738 x prof. 560 x haut. 560 mm |
| Poids: | 13,7 kg |
Sous réserve de modifications!
5.1 Consignes de sécurité
AVERTISSEMENT! Risque lié au courant électrique!
L'appareil ne peut être branché qu'à une prise monophasée conforme, avec système de protection.
Ne jamais retirer la fiche de la prise en tirant sur le câble.
Le câble d'alimentation ne doit pas entrer en contact avec des pièces chaudes.
Veiller à ce que le cordon n'entre pas en contact avec des sources de chaleur ou des arêtes vives. Ne pas laisser le cordon pendre d'une table ou d'un comptoir.
AVERTISSEMENT! Surfaces chaudes!
Durant le fonctionnement, certains éléments de l'appareil s'échauffent fortement. Afin d'éviter les brûlures, ne pas toucher les éléments soumis à de fortes températures!
- Ne pas utiliser l'appareil lorsque celui-ci ne fonctionne pas correctement, est endommagé ou tombé par terre.
- N'utiliser aucun accessoire ou aucune pièce détachée non recommandés par le fabricant. Ceux-ci pourraient présenter un danger pour l'utilisateur ou endommager l'appareil et entraîner des dommages corporels, en plus la garantie expire.
- Ne pas poser le cordon sur la moquette ou autres isolations thermiques. Ne pas couvrir le cordon. Tenir le cordon éloigné des zones de travail.
- Ne pas bouger ou pencher l'appareil pendant le fonctionnement.
Avertissement! risque lié au courant électrique!
L'appareil peut causer des blessures en cas d'installation non conforme.
Avant de procéder à son installation, comparer les données du réseau électrique local aux indications techniques de l'appareil (voir plaque signalétique).
Brancher l'appareil uniquement lorsqu'il y a conformité!
Respecter les consignes de sécurité !
5.2 Installation et branchement
- Déballer l'appareil et retirer tout le matériel d'emballage.
- Retirer l'appareil du film de protection. Si des restes de colle doivent être éliminés, utiliser un dissolvant approprié.
- Placez l'appareil sur un endroit plan et sûr, capable de supporter le poids de l'appareil et résistant à la chaleur.
- Ne placez jamais l'appareil sur une surface inflammable (comme par ex. : une nappe, un tapis, etc.).
- Ne pas installer l'appareil à proximité de deux ouverts, de fours électriques, de poêles de chauffage ou d'autres sources de chaleur.
- Le lieu de travail autour de l'appareil doit toujours être propre et sec. Garder un espace suffisant (min. 30 cm) entre l'appareil et les murs ou d'autres objets inflammables ou pouvant se décolorer.
- Chaque câble électrique de la prise doit être protégé à au moins 16A. Ne brancher l'appareil que directement à une prise au mur; n'utiliser aucun répartiteur ni aucune prise multiple.
- Placer l'appareil de manière à avoir un accès facile à la prise de courant afin de pouvoir le débrancher rapidement en cas de nécessité.
5.3 Utilisation
- Avant la première utilisation de l'appareil, bien le nettoyer à l'aide d'une lavette humide et soupe et avec un produit de nettoyage délicat.
- Bien sécher ensuite l'appareil avec un torchon sec.
- Brancher l'appareil à une prise de courant simple et mise à la terre.
- L'appareil est équipé de 2 lampes chauffantes infrarouges. Ces lampes peuvent être utilisées ensemble ou séparément. Allumer les lampes chauffantes infrarouges à l'aide de l'interrupteur ON/OFF correspondant. Le témoin de contrôle vert s'allume.
- La plaque chauffante est divisée en son centre en 2 plaques chauffantes, ce qui permet de les faire chauffer séparément et de n'utiliser qu'une plaque si nécessaire. La température des plaques chauffantes (30°C - 85°C) est réglable à l'aide des régulateurs de température (gauche et droit).
- Afin de réchauffer le haut et le bas des plats ou des aliments, les placer sur la plaque chauffante, sous la lampe chauffante.
Attention!
Les plaques chauffantes ne conviennent pas à un contact direct avec les alimentés. Utiliser des récipients adéquats!
- Veiller à garder un espace suffisant entre les alimentés et la lampe chauffante. Il devrait être d'env. 30 cm.
Attention!
C'est en gardant un espace suffisant que la température de service idéale des alimentés peut être obtenue, sans conséquences sur leur qualité (surchauffe).
Avertissement! surfaces chaudes!
Durant le fonctionnement de l'appareil, ses surfaces s'échauffent fortement. Afin d'éviter toutes blessures, ne pas toucher les surfaces chaudes les mains nues.
- Si l'appareil ne devait plus être utiliser, le débrancher de la prise de courant (retirer la fiche!).
6.1 Consignes de sécurité
Avant de nettoyer et de réparer l'appareil, débrancher celui-ci en retirant la fiche de la prise de courant et laisser refroidir l'appareil. Ne pas utiliser de détergents caustiques et veiller à ce que l'eau ne pénétre pas à l'intérieur de l'appareil. Ne jamais plonger l'appareil, le cordon et la fiche dans l'eau ou autres liquides.
Attention!
L'appareil n'est pas conçu pour le nettoyage par jet d'eau direct. Par conséquent, vous ne devez jamais le laver avec un jet d'eau sous pression!
6.2 Nettoyage
Nettoyer l'appareil régulièrement. Nettoyer le boîtier et les plaques chauffantes à l'aide d'une lavette douce et humide et d'un produit de nettoyage délicat. Nettoyer les lampes chauffantes et le pare-haleine à l'aide d'une lavette douce et humide. N'utiliser qu'un chiffon doux et ne jamais utiliser une sorte de chiffon ou d'éponge grossier sous risque de rayer le métal. Après le nettoyage, utilisez un chiffon doux et sec pour sécher et polir la surface. Avant d'utiliser à nouveau l'appareil, vérifier s'il a été correctement nettoyé et séché.
6.3 Consignes de sécurité relatives à la maintenance
o Vérifier de temps en temps l'absence d'endommagements au niveau du cordon secteur. Ne jamais utiliser l'appareil lorsque le cordon est endommagé. Si le cable est endommagé, il doit être changé par le service après-vente ou par un électricien qualifié, afin d'éviter les risques. En cas de dommages ou de pannes, adressez-vous à votre commerce spécialisé ou à notre service après-vente. ○ Toute intervention de maintenance ou de réparation ne doit être effectuée que par un spécialiste ou un atelier spécialisé qui utilise les pièces de rechange et les accessoires d'origine. Ne tentez jamais de réparer vous-même l'appareil !
Appareils usagés
Procédure à l'élimination de l'appareil usagé à la fin de sa durée de vie conformément aux prescriptions nationales. Il est recommandé de contacter une entreprise spécialisée dans la gestion des éléments usés ou de contacter le département d'élimination de votre commune.
Avertissement!
Afin d'exclure l'abus et les risques encourus, rendre l'appareil usage inutilisable avant son élimination. Débrancher pour cela l'appareil de l'alimentation secteur etsteroler le cable d'alimentation de l'appareil.
Remarque!
Pour l'élimination de l'appareil, veuillez respecter les prescriptions en vigueur dans votre pays et votre commune.
Bartscher GmbH
