Type de produit	Plaque de cuisson à gaz
Marque	BARTSCHER
Modèle	1152083
Dimensions (L x P x H)	60 x 52 x 8 cm
Poids	15 kg
Alimentation	Gaz (butane/propane ou gaz naturel)
Matériau	Acier inoxydable
Nombre de brûleurs	1 (plaque unique avec option grill)
Allumage	Piézoélectrique
Sécurité	Thermostat de sécurité et thermocouple
Nettoyage	Chiffon humide, détergent doux, bac à graisse amovible
Pièces détachées	Disponibles (buse, brûleur, allumeur, etc.)
Réparabilité	Pièces listées dans la notice, réparation possible
Accessoires inclus	Grill plate, spatule, stopton pour vidange graisse

FOIRE AUX QUESTIONS - 1152083 BARTSCHER

Comment allumer la plaque de cuisson BARTSCHER 1152083 ?

Utilisez l'allumeur piézoélectrique intégré. Tournez le bouton de commande sur la position d'allumage et appuyez simultanément sur le bouton piézo jusqu'à ce que la flamme apparaisse.

Quel type de gaz utiliser ?

La plaque est compatible avec le gaz butane, propane ou gaz naturel. Vérifiez les buses fournies (références 70 à 290) selon votre type de gaz. Consultez la notice pour le montage.

Comment nettoyer la plaque ?

Nettoyez la surface avec un chiffon humide et un détergent doux. Le bac à graisse (fettschublade) est amovible pour un nettoyage facile. Évitez les produits abrasifs.

Puis-je utiliser la plaque sans le grill ?

Oui, la plaque de cuisson peut être utilisée directement. Le grill est un accessoire optionnel (pièce n°2). Vous pouvez cuisiner sans.

Comment vidanger la graisse ?

Utilisez le stopton ovale (pièce n°4) pour boucher l'évacuation pendant la cuisson. Après refroidissement, retirez le bouchon et videz la graisse dans le bac collecteur.

Que faire si la flamme est irrégulière ?

Vérifiez que la buse (düse) n'est pas obstruée. Nettoyez le brûleur (brenner) et le filtre d'évacuation (abblauffilter). Assurez-vous que la pression de gaz est correcte.

Où trouver des pièces de rechange ?

Les pièces détachées sont listées dans la notice avec leurs références (ex: brûleur 01031501000, allumeur 01936100). Contactez le service après-vente BARTSCHER ou un revendeur agréé.

La plaque est-elle sécurisée contre les fuites de gaz ?

Oui, elle est équipée d'un thermostat de sécurité et d'un thermocouple qui coupent l'arrivée de gaz si la flamme s'éteint.

Quelles sont les dimensions exactes de la plaque ?

Les dimensions approximatives sont 60 cm de large, 52 cm de profondeur et 8 cm de hauteur. Vérifiez l'espace d'encastrement avant installation.

Comment installer la plaque correctement ?

L'installation doit être réalisée par un professionnel qualifié. Assurez-vous que la plaque est raccordée à une alimentation gaz adaptée et que la ventilation est conforme aux normes en vigueur.

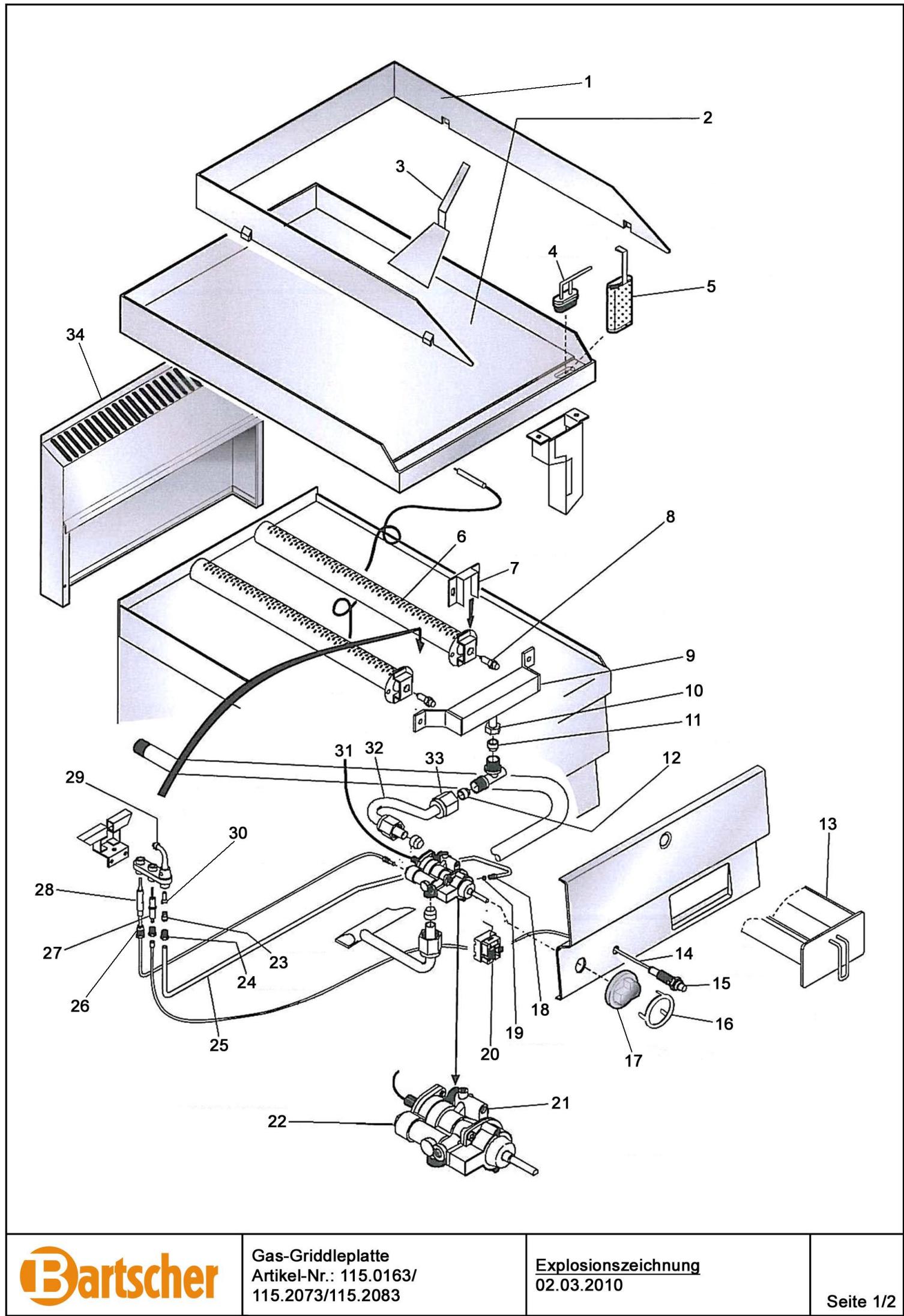

MODE D'EMPLOI 1152083 BARTSCHER

Pos.	Artikelbeschreibung		Description of item	Articlel Nr./Item No.
1	Spritzschutz zu 115.0163		splash guard for 115.0163	0MA1044314900
	Spritzschutz zu 115.2073/.2083		splash guard for 115.2073/.2083	0MA1044315000
2	Grillplatte zu 115.0163		grill plate for 115.0163	Auf Anfr./On req.
	Grillplatte zu 115.2073		grill plate for 115.2073	01041723313
	Grillplatte zu 115.2083		grill plate for 115.2083	Auf Anfr./On req.
3	Spatel		spattle	01030000600
4	Stopfen oval für Fettablauf		plug drain for fat drain	097313000
5	Ablauffilter		drain filter	01041110100
6	Brenner		burner	01031501000
7	Luftschieber		air pusher	Auf Anfr./On req.
8	Düse 70		nozzle 70	01909600
	Düse 80		nozzle 80	01695100
	Düse 120		nozzle 120	01522300
	Düse 135		nozzle 135	02715400
	Düse 230		nozzle 230	Auf Anfr./On req.
	Düse 290		nozzle 290	02715200
9	Düsenhalter		nozzle holder	01031105314
10	Verschraubung 16 x 1,5 A19		screw connection 16 x 1,5 A19	01326500
11+12	Schneidring		olive	Auf Anfr./On req.
13	Fettschublade		fat collecting drawer	Auf Anfr./On req.
14	Zündkabel		ignition wire	0011MA0952
15	Piezo-Zünder		piezo ignitor	01936100
16	Blending für Gasventil		blind ring for gas valve	01039121600
17	Knebel		knob	01841800
18	Mutter, Ø 4 mm		nut, Ø 4 mm	024540
19	Doppelkegelring, Ø 4 mm		double bevel ring	024541
20	Sicherheitsthermostat		safety thermostat	01942900
21	By-Pass zum Hahn		by-pass for cock	01882400
	Kleinstellschraube		screw	01889100
22	Thermostatarmatur zu 0163/2083		thermostat couple for 0163/2083	01031503900
	Gashahn zu 115.2073		gas cook for 115.2073	01031504000
23	Zündflammenbrenner		pilot burner	=> Pos. 29
24	Zündflammenbrenner		pilot burner	=> Pos. 29
25	Zündgasleitung		ignition gas pipe	Auf Anfr./On req.
26	Zündflammenbrenner		pilot burner	=> Pos. 29
27	Zündkerze		ignition plug	0011MA1627
28	Thermoelement		thermocouple	01206400
29	Zündflammenbrenner		pilot burner	0509900
30	Zündgasdüse Erdgas		ignition nozzle natural gas	0933100
	Zündgasdüse G30/29		ignition nozzle G30/29	Auf Anfr./On req.
	Zündgasdüse Propan		ignition nozzle propane	0932900
	Zündgasdüse 110/8, 120/8, 140/8		ignition nozzle 110/8, 120/8, 140/8	Auf Anfr./On req.
31	Hauptgasleitung		main gas pipe	Auf Anfr./On req.
32				Auf Anfr./On req.
33	Verschraubung 16 x 1,5 A19		screw connection 16 x 1,5 A19	01326500
34	Rückwand mit Kamin 400 mm		back board with chimney 400 mm	01041115100
	Rückwand mit Kamin 600 mm		back board with chimney 600 mm	01041115200
