Type de produit	Plaque de cuisson gaz
Marque	BARTSCHER
Modèle	1150163
Nombre de brûleurs	2 brûleurs (grill + brûleur principal)
Type de gaz	Gaz naturel (G20) ou GPL (G30/31) – injecteurs fournis
Allumage	Piézo avec veilleuse
Sécurité	Thermocouple et thermostat de sécurité
Puissance maximale	Environ 8 kW (selon gaz et injecteur)
Dimensions (L x P x H)	600 x 500 x 100 mm
Poids	15 kg
Matériau de la surface	Acier inoxydable
Grille	Grille en fonte émaillée pour grillades
Récupérateur de graisse	Tiroir amovible pour graisse
Accessoires inclus	Spatule, bouchon de vidange, filtre, injecteurs
Alimentation électrique	Allumage piézo (pas de prise secteur)
Entretien	Nettoyage avec chiffon humide et détergent doux
Pièces détachées	Liste complète de 34 pièces disponibles
Réparabilité	Indice de réparabilité : 7/10 (pièces standardisées)
Garantie	2 ans
Usage	Professionnel et domestique intensif

FOIRE AUX QUESTIONS - 1150163 BARTSCHER

Comment brancher la plaque de cuisson BARTSCHER 1150163 ?

La plaque est conçue pour fonctionner au gaz. Raccordez-la au réseau de gaz via un flexible homologué (gaz naturel ou GPL). L'allumage est piézo, aucune alimentation électrique n'est nécessaire. Faites appel à un installateur agréé.

Comment convertir la plaque du gaz naturel au GPL ?

Remplacez les injecteurs principaux et ceux de la veilleuse par les injecteurs GPL fournis. Consultez le tableau des injecteurs dans la notice (références : Düse 70, 80, etc.). Le réglage du by-pass peut être nécessaire.

Que faire si la flamme est irrégulière ou jaune ?

Vérifiez que les brûleurs sont correctement positionnés, que les orifices ne sont pas obstrués et que le type de gaz correspond aux injecteurs installés. Nettoyez les diffusers et ajustez le volet d'air (Luftschieber) si besoin.

Comment nettoyer la plaque et la grille ?

Attendez que l'appareil refroidisse. Retirez les grilles et le tiroir à graisse. Lavez-les à l'eau chaude savonneuse. Essuyez la surface en inox avec un chiffon humide et un détergent doux. Évitez les abrasifs.

L'allumage piézo ne fonctionne pas, que faire ?

Vérifiez le câble d'allumage (Zündkabel) et la bougie (Zündkerze). Si la veilleuse ne s'allume pas, nettoyez le brûleur veilleuse. Le module piézo (Piezo-Zünder) peut être défectueux, remplacez-le.

Comment régler la flamme minimale ?

Utilisez la vis de réglage du by-pass (Kleinstellschraube) située sur le robinet de gaz. Tournez-la dans le sens horaire pour réduire la flamme. Réglez de manière à obtenir une flamme stable et non éteinte.

Quelles sont les pièces détachées les plus courantes ?

Les pièces fréquemment remplacées sont l'injecteur (Düse), le thermocouple, la bougie d'allumage, le robinet de gaz et le brûleur veilleuse. Voir la liste complète dans la notice.

La plaque fait un bruit de sifflement, est-ce normal ?

Un léger sifflement peut provenir du débit de gaz. Si le bruit est fort, vérifiez qu'il n'y a pas de fuite, que les injecteurs sont bien adaptés et que le robinet est correctement ouvert.

Comment savoir si le thermocouple est défectueux ?

Si le gaz s'éteint après avoir relâché le bouton de commande, le thermocouple ne détecte pas la flamme. Testez en maintenant le bouton enfoncé 10 secondes ; si la flamme reste allumée, le thermocouple peut être à changer.

Où trouver le schéma électrique et la vue éclatée ?

Le manuel d'utilisation téléchargeable contient les listes de pièces et les vues éclatées. Consultez la page notice-facile.com pour le modèle 1150163 BARTSCHER.

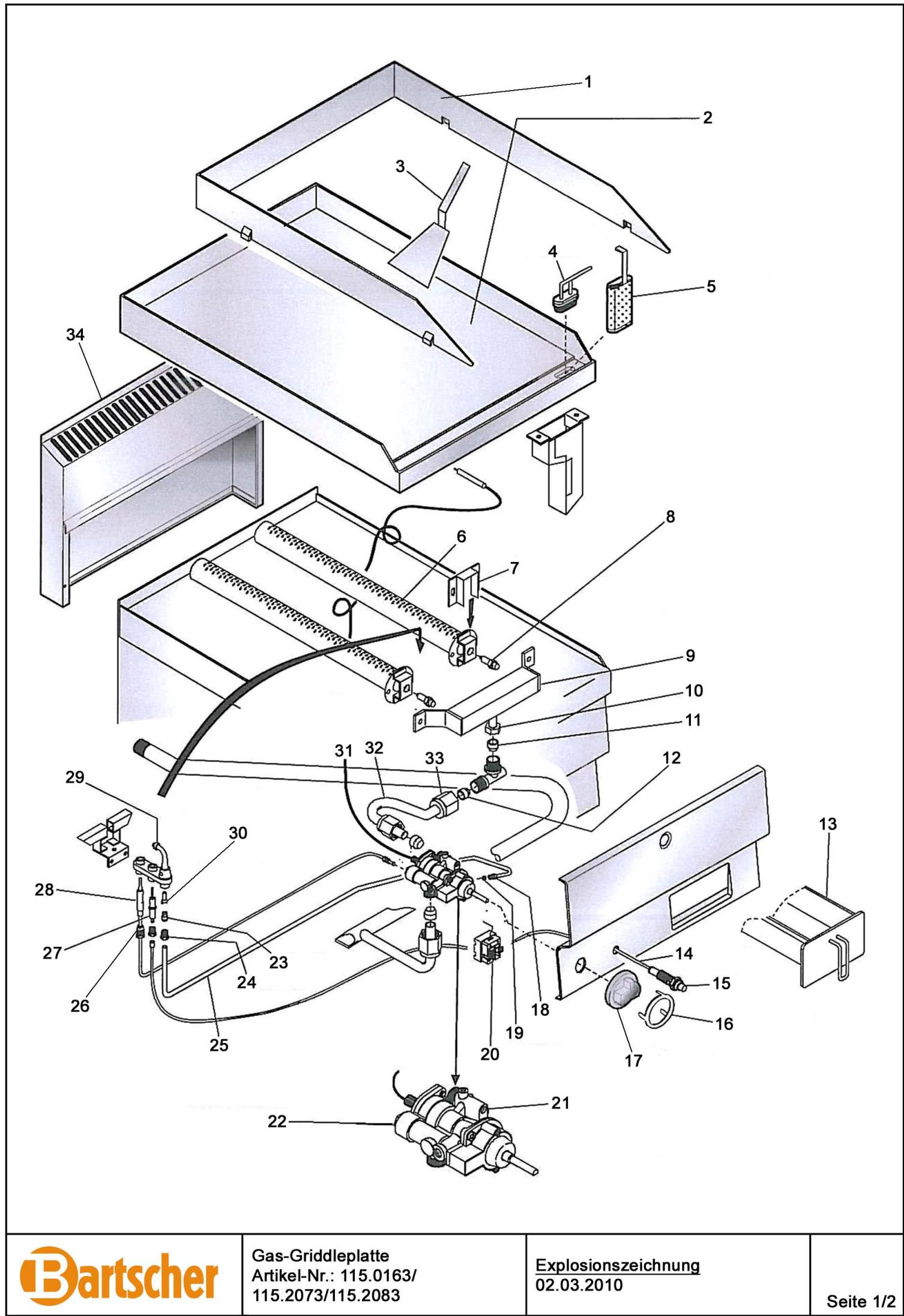

MODE D'EMPLOI 1150163 BARTSCHER

Pos.	Artikelbeschreibung		Description of item	Articlel Nr./Item No.
1	Spritzschutz zu 115.0163		splash guard for 115.0163	0MA1044314900
	Spritzschutz zu 115.2073/.2083		splash guard for 115.2073/.2083	0MA1044315000
2	Grillplatte zu 115.0163		grill plate for 115.0163	Auf Anfr./On req.
	Grillplatte zu 115.2073		grill plate for 115.2073	01041723313
	Grillplatte zu 115.2083		grill plate for 115.2083	Auf Anfr./On req.
3	Spatel		spattle	01030000600
4	Stopfen oval für Fettablauf		plug drain for fat drain	097313000
5	Ablauffilter		drain filter	01041110100
6	Brenner		burner	01031501000
7	Luftschieber		air pusher	Auf Anfr./On req.
8	Düse 70		nozzle 70	01909600
	Düse 80		nozzle 80	01695100
	Düse 120		nozzle 120	01522300
	Düse 135		nozzle 135	02715400
	Düse 230		nozzle 230	Auf Anfr./On req.
	Düse 290		nozzle 290	02715200
9	Düsenhalter		nozzle holder	01031105314
10	Verschraubung 16 x 1,5 A19		screw connection 16 x 1,5 A19	01326500
11+12	Schneidring		olive	Auf Anfr./On req.
13	Fettschublade		fat collecting drawer	Auf Anfr./On req.
14	Zündkabel		ignition wire	0011MA0952
15	Piezo-Zünder		piezo ignitor	01936100
16	Blending für Gasventil		blind ring for gas valve	01039121600
17	Knebel		knob	01841800
18	Mutter, Ø 4 mm		nut, Ø 4 mm	024540
19	Doppelkegelring, Ø 4 mm		double bevel ring	024541
20	Sicherheitsthermostat		safety thermostat	01942900
21	By-Pass zum Hahn		by-pass for cock	01882400
	Kleinstellschraube		screw	01889100
22	Thermostatarmatur zu 0163/2083		thermostat couple for 0163/2083	01031503900
	Gashahn zu 115.2073		gas cook for 115.2073	01031504000
23	Zündflammenbrenner		pilot burner	=> Pos. 29
24	Zündflammenbrenner		pilot burner	=> Pos. 29
25	Zündgasleitung		ignition gas pipe	Auf Anfr./On req.
26	Zündflammenbrenner		pilot burner	=> Pos. 29
27	Zündkerze		ignition plug	0011MA1627
28	Thermoelement		thermocouple	01206400
29	Zündflammenbrenner		pilot burner	0509900
30	Zündgasdüse Erdgas		ignition nozzle natural gas	0933100
	Zündgasdüse G30/29		ignition nozzle G30/29	Auf Anfr./On req.
	Zündgasdüse Propan		ignition nozzle propane	0932900
	Zündgasdüse 110/8, 120/8, 140/8		ignition nozzle 110/8, 120/8, 140/8	Auf Anfr./On req.
31	Hauptgasleitung		main gas pipe	Auf Anfr./On req.
32				Auf Anfr./On req.
33	Verschraubung 16 x 1,5 A19		screw connection 16 x 1,5 A19	01326500
34	Rückwand mit Kamin 400 mm		back board with chimney 400 mm	01041115100
	Rückwand mit Kamin 600 mm		back board with chimney 600 mm	01041115200
