Type de produit	Plaque de cuisson électrique
Marque	BARTSCHER
Modèle	115009
Tension d'alimentation	230 V
Puissance	1,3 kW
Plage de température	50 °C à 300 °C
Type de thermostat	Thermostat de sécurité et thermostat réglable
Dimensions (L x P x H)	600 mm x 400 mm x 150 mm (estimé)
Poids net	12 kg (estimé)
Matériau de la surface de cuisson	Acier inoxydable
Nombre de zones de cuisson	1
Fonctions principales	Cuisson à plat, grillade, maintien au chaud
Équipements inclus	Plaque de cuisson, spatule, tiroir à graisse, pare-éclaboussures
Accessoires optionnels	Grille supplémentaire, plaque de grill
Entretien et nettoyage	Nettoyer après chaque usage avec un chiffon humide ; le tiroir à graisse et le filtre sont amovibles et lavables
Sécurité	Thermostat de sécurité, arrêt automatique en cas de surchauffe, voyants de contrôle vert et orange
Pièces détachées disponibles	Élément chauffant, thermostat, bouton, voyants, joint, câble d'alimentation, etc. (voir liste des pièces)
Réparabilité	Pièces détachées disponibles sur demande ; réparation possible par un professionnel
Garantie	2 ans (standard, à vérifier)

FOIRE AUX QUESTIONS - 115009 BARTSCHER

Comment nettoyer la plaque de cuisson BARTSCHER 115009 ?

Laissez refroidir la plaque, puis nettoyez-la avec un chiffon humide et un détergent doux. Le tiroir à graisse et le filtre peuvent être retirés et lavés séparément. Évitez les produits abrasifs.

Quelle est la tension d'alimentation de l'appareil ?

L'appareil fonctionne sous une tension de 230 V et une puissance de 1,3 kW.

Quelle est la plage de température de la plaque ?

La température réglable va de 50 °C à 300 °C, idéale pour la cuisson douce ou la saisie.

Puis-je utiliser la plaque pour griller ?

Oui, la plaque est également adaptée pour le grill. Des accessoires comme une grille supplémentaire sont disponibles en option.

Comment changer l'élément chauffant ?

Débranchez l'appareil, retirez le cadre, déconnectez l'ancien élément (réf. 01037300713) et remplacez-le par un neuf. Faites appel à un professionnel si nécessaire.

Que faire si le voyant vert ne s'allume pas ?

Vérifiez l'alimentation électrique et le fusible. Si le voyant reste éteint, il peut être défectueux. Remplacez-le par une ampoule de rechange (réf. 01037300810).

Comment vider le tiroir à graisse ?

Attendez que la graisse refroidisse, retirez le tiroir (réf. 7) par l'avant, videz-le et nettoyez-le avec de l'eau savonneuse.

Où trouver les pièces de rechange ?

Les pièces listées dans la notice (thermostat, élément chauffant, joints, etc.) sont disponibles sur demande auprès du fabricant ou de revendeurs agréés. Référez-vous aux numéros d'article.

L'appareil est-il équipé d'une sécurité ?

Oui, il dispose d'un thermostat de sécurité et d'un arrêt automatique en cas de surchauffe. Les voyants vert (marche) et orange (chauffe) informent de l'état.

Quelles sont les dimensions approximatives de la plaque ?

Les dimensions estimées sont d'environ 600 mm de largeur, 400 mm de profondeur et 150 mm de hauteur. Le poids est d'environ 12 kg.

MODE D'EMPLOI 115009 BARTSCHER

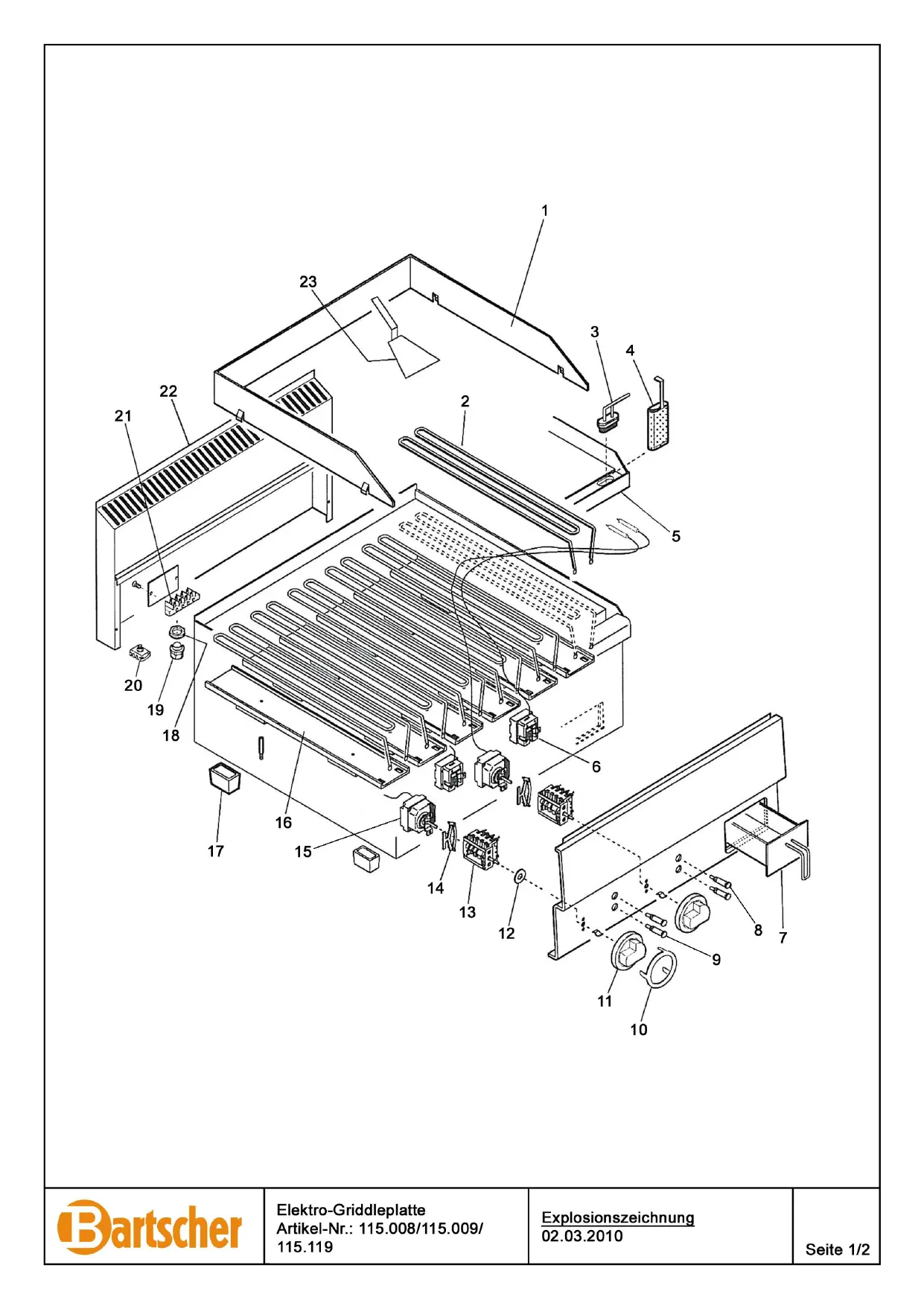

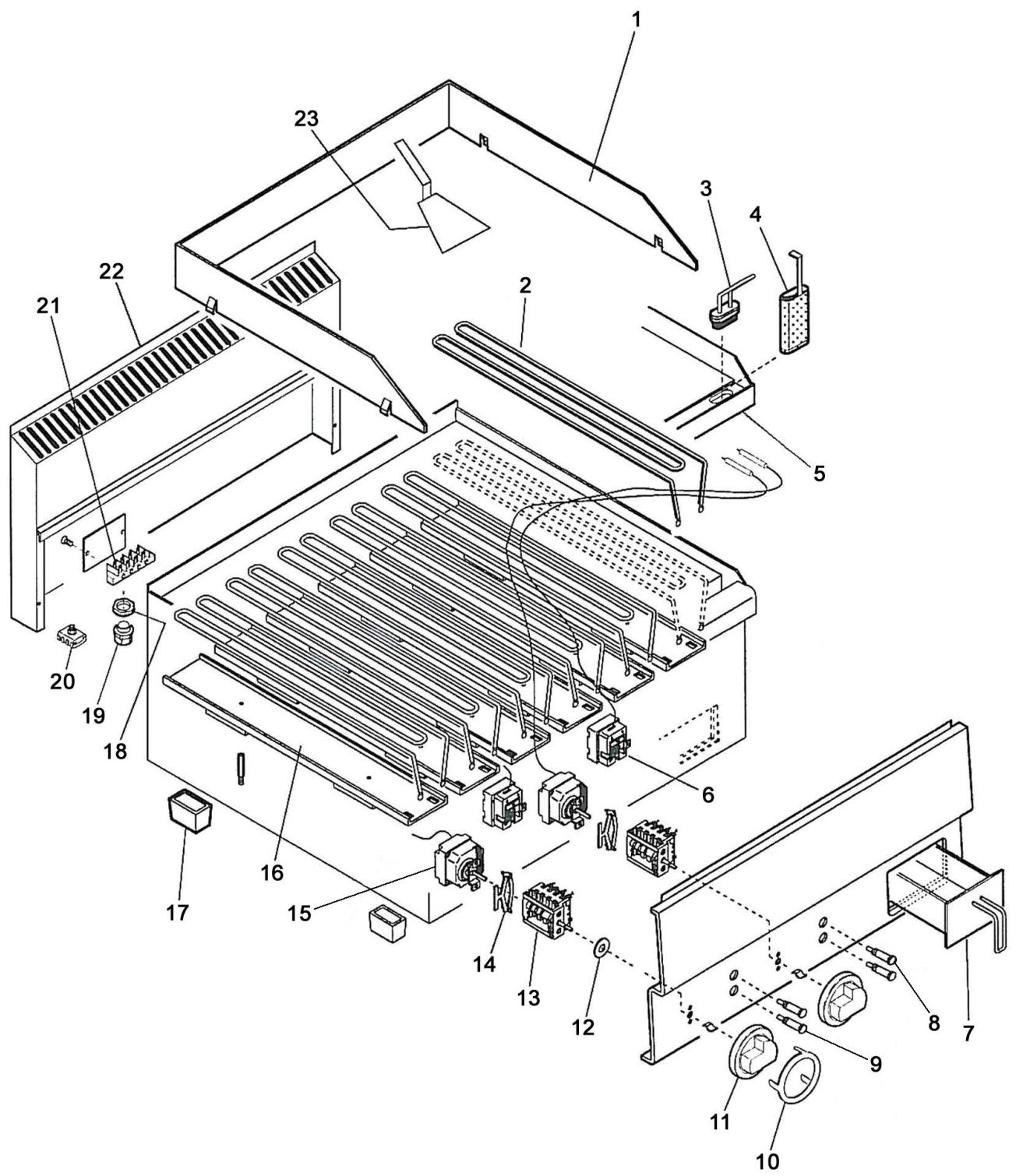

Pos.	Artikelbeschreibung		Description of item	Articlel Nr./Item No.
1	Spritzschutz zu 115.008		splash guard for 115.008	0MA1044314900
	Spritzschutz zu 115.009/115.119		splash guard for 115.009/115.119	0MA1044315000
2	Heizelement, 230 V, 1,3 kW		heating element, 230 V, 1,3 kW	01037300713
3	Stopfen oval für Fettablauf		plug for fat drain	097313000
4	Ablauffilter		drain filter	01041110100
5	Rahmen für 115.008		frame for 115.008	Auf Anfr./On req.
	Rahmen für 115.009/115.119		frame for 115.009/115.119	Auf Anfr./On req.
6	Sicherheitsthermostat		safety thermostat	01878500
7	Fettschublade		fat collecting drawer	Auf Anfr./On req.
8	Kontrollampe grün		control lamp green	01037300810
9	Kontrollampe orange		control lamp orange	01037300910
10	Blending (50 - 300 °C)		blind ring (50 - 300 °C)	01840400
11	Knebel, schwarz		black knob	01036700900
12	Dichtring (Silikon) zur Schaltuhr		gasket	02993700
13	Hauptschalter 4-polig		switch 4-poles	016933
14	Halteklammern zum Thermostat		clip for thermostat	018276
15	Thermostat 50 - 300 °C		thermostat 50 - 300 °C	01309115
16	Isolierungsschiene		isolation rail	Auf Anfr./On req.
17	Fuß		foot	01036021613
18	Zugentlastung		strain relief	Auf Anfr./On req.
19
20	Potentiallyausgleichsklemme		clip	01878400
21	Anschlussklemme, 6-polig		connecting terminal, 6-poles	0A036206
22	Rückwand mit Kamin 400 mm		back board with chimney 400 mm	01041115100
	Rückwand mit Kamin 600 mm		back board with chimney 600 mm	01041115200
23	Spatel		spattle	01030000600
ohne Abbildung	Grillplatte zu 115.008		grill plate for 115.008	0MA1041706443R
	Grillplatte zu 115.009		grill plate for 115.009	Auf Anfr./On req.
	Grillplatte zu 115.119		grill plate for 115.119	Auf Anfr./On req.
