MODE D'EMPLOI MD3 TC ELECTRONIC

Le site Internet de l'assistance interactive de TC vous apporte les réponses à vos problèmes spécifique sur les produits TC, 24 heures sur 24 et 7 jours sur 7. Toutes les solutions aux problèmes sont sauvégardées dans une base de données pouvant être consultée par mot cef, par produit, par catégorie, ou par phrase.

Cette base de données est constamment mise à jour pour vous permettre de la consul-ter. Consultez notre section Q&A et découvert de nouveaux aspects de votre produit TC. Si vous ne trouvez pas la réponse à votre question sur notre site Internet, vous pouvez soumettre une question à nos techniciens qui vous répondrons par e-mail. L'équipe des techniciens TC reste constamment à votre écoute pour vous aider du moins possible.

Adresse Internet: www.tcsupport.tc

CONTACT

You pouvez également contacter votre distributeur TC Electronic ou écrire à :

International :

TC ELECTRONIC A/S

Customer Support

Sindalsvej 34

Risskov DK-8240

Denmark

USA :

TC Electronic, Inc.

5706 Corsa Ave. Suite 107

Westlake Village, Ca. 91362

www.tcelectronic.com

© PAR TC ELECTRONIC A/S 2004. TOUS LES NOMS DE SOCIÉTÉS ET DE PRODUITS SONT DES MARQUES DEPOSEES PAR LEURS PROPRIÉTAIRES. VST EST UNE MARQUE DEPOSEEE DE STEINBERG A.G., AUDIO UNITS EST UNE MARQUE DEPOSEEE DE APPLE, COMPUTER. CARACTERISTIQUES SUJETTES À MODIFICATION SANS PREAVIS. TOUS DROITS RÉSERVÉS. TC ELECTRONIC EST UNE SOCIÉTÉ DE TC GROUP COMPANY.

TABLE DES MATIÈRES

TABLE DES MATIÈRES 1
INTRODUCTION AU MD3 2
MISE EN OEUVRE 3
SYSTEMES REQUIS 3
RETARD DE TRAIEMENT 4
POWERCORE NÉCESSAIRE 4
TOUR D'HORIZON DES PARAMÉTRES 5
PAGE PRINCIPALE MAIN 6
EXPANDEUR/COMPRESSEUR 8
PAGE EQ 9
PAGE NORMALIZER 13
PAGE EXPANDER 14
PAGE COMPRESSOR 16
PAGE OUTPUT 18
LIMITEUR BRICKWALL 20
GESTION DES PRESETS 22
COMPARaison RAPIDE DE PRESETS 22

Introduction

TC Electronic est fier de vousprésenter le Package stéreo MD3 pour TC PowerCore. Il regroupe notre algorithme de traitement multibande de la dynamique MD3 et notre algorithme de limiteur infranchissable BrickWall. Vous disposez ainsi des salariés outils de Mastering stéreo du marché, issus de notre célibre System 6000.

CHARACTERISTIQUES GENÉRALES

• Égaliseur paramétrique quatre bandes (fonctionne également en double mono)
• Normalizer
• Expandeur/Compresseur/Limiteur 3 bandes
  Codeur/décodeur MS
• Limiteur infranchissable BrickWall précis à l'échantillon pres.

MD3

Le Plug-In MD3 offre à la fois un traitement double mono et stéreo de la dynamique sur trois bandes. Le traitement 48 bits vous garantit une qualité de signal irréprochable.

Le gain de compensation du niveau de sortie peut être appliqué automatiquement ou manuellement — vous pouvez configurer l'algorithmie pour tout type de traitement : de la limitation pure à l'optimisation du niveau.

Du fait de sa vérable double configuration, le MD3 peut également appliquer les traitements de compression/limitation les plus exigeants sur deux voies séparées, caractéristiques que vous ne trouvez pas sur les autres proceseurs de dynamique multibandes.

Le traitement par anticipation peut également être utilisé pour améliorer la gestion des créées et vous garantir une distorsion minimale.

Utilisé en Mastering, le MD3 peut être considéré comme un outil de Mastering haut de gamme. Les composantes M et S d'un signal stéreo peuvent être traitées séparément ce qui vous offre un contrôle accru, en utilisant de façon optimale le Spectral Stereo Enhancer.

Page I/O et paramètre Headroom

Si vous travailliez avec des niveaux très élevés dans votre application audio, vous pouvez saturer l'entrée du MD3 ou du limiteur BrickWall.

Dans ce cas, il est conseilé de diminuer le niveau de sortie du Plug-In en avant, ou de diminuer le niveau d'entrée ou de départ de la voie.

Si le problème persiste, utilisez le paramètre de réserve dynamique Headroom de la page I/O du Plug-In, pour gagner en réserve dynamique. Cette opération réduit néanmoins la résolution en bits.

Le fait de régler le paramètre Headroom sur une valeur autre que 0 dB modifie deux gains : le gain d'entrée natif est régileo pour réduire le niveau du signal, alors que le gain en entrée de l'algorithmme 48 bits sert à compenser cette atténuation.

Il en résultat que tous les paramètres de l'algorithmme (notamment les réglages de seuil) affectent le signal de la même façon, qu'elle que soit la valeur du paramètre Headroom.

Par contre, certains des bits inférieurs sont perdus dans le trajet en 24 bits de l'algorithmme. Ceci dit, vous obtiendriez la même perte en réduisant le niveau du signal en utilisant un paramètre de niveau d'entrée.

Mise en œuvre

SYSTEMES REQUIS

Le Plug-In requiert POWERCORE PCI ou POWERCORE FIREWIRE version 1.9 ou plus récent pour tourner sur votre système.

MAC OS X

• PowerCore PCI/Element ou PowerCore FireWire, version 1.9 ou plus récent
  G4 ou G5 (800 MHz ou plus rapide)
  256 Mo de RAM (512 Mo ou plus conseillé)
  Mac OS X (10.2.6 ou plus recent)
• Toute application hôte compatible VST ou AudioUnits
• Le système doit répondre aux exigences minimums de l'application hôte
• Connexion Internet pour activer le produit.

WINDOWS

• PowerCore PCI ou FireWire, version 1.9 ou plus récent
• Pentium III à 1 GHz ou plus rapide
  256 Mo de RAM (512 Mo ou plus conseillé)
• Windows XP
• Toute application hôte compatible VST
• Le système doit répondre aux exigences minimums de l'application hôte
• Connexion Internet pour activer le produit.

RETARD DE TRAITEMENT

En plus du retard typique lié à l'utilisation de Plug-Ins DSP, le MD3 et le limiteur BrickWall disposent d'un temps de retard intrinsèque qui vient s'ajouter au temps de latence global. L'utilisation d'un retard d'anticipation plus important dans MD3 accroit la latence globale. La plupart des applications hôte disposent d'une fonction automatique de compensation du retard des Plug-Ins. Consultez le mode d'emploi de votre application hôte pour contrôle qu'elle dispose d'une telle fonction.

POWERCORE NÉCESSAIRE!

Le Package de Mastering stéreo MD3 nécessite l'utilisation de PowerCore.

COMPATIBILITÉ AVEC LA MOLETTE DE DÉFILEMENT DE VOTRE SOURIS

Si vous utilisez une application hote compatible avec cette fonction, tous les parametes du MD3 et du limiteur BrickWall peuvent etre controlés par cette molette — sous Windows XP et Mac OS X. Placez la souris sur le parametre à modifier et utilisez la molette pour modifier la valeur du parametre.

ASTUCES

Si vous souhaitez en savoir plus sur les paramètres du MD3, appuyez sur le point d'interrogation pour activer la fonction d'astuces automatiques. Dans ce cas, le fait de placer la souris sur les paramètres fait apparaitre une fenêtre d'information sur le paramètre. Vous pouvez ensuite désactiver cette fonction.

AFFICHAGE DÉSACTIVÉ

Si votre PowerCore est totalement chargé et manque de ressource de traitement DSP, le Plug-In se désactive. Dans ce cas, supprimeze le Plug-In du mixage.

Groupe utilisateur - Touche d'assignation

Vou puez regrouper les paramètres que vous utilisez le plus dans un groupe utilisateur situé en bas du Plug-In, ce qui vous évite d'avoir à changer constamment de page.

En cliquant sur le sélecteur Control Group/touche vers le haut, vous accédez à la fonction de groupe utilisateur. Dans ce groupe, vous pouvez assigner n'importe quel paramètre à n'importe que champ de contrôle du groupe. Le groupe de paramètres utilisateur est sauvégardié avec le Preset.

• Cliquez sur Link.
• Sélectionnez le champ de contrôle à affecter à un paramètre en cliquant sur le champ.
• Cliquez sur le paramètre à associer au champ de contrôle sélectionné.

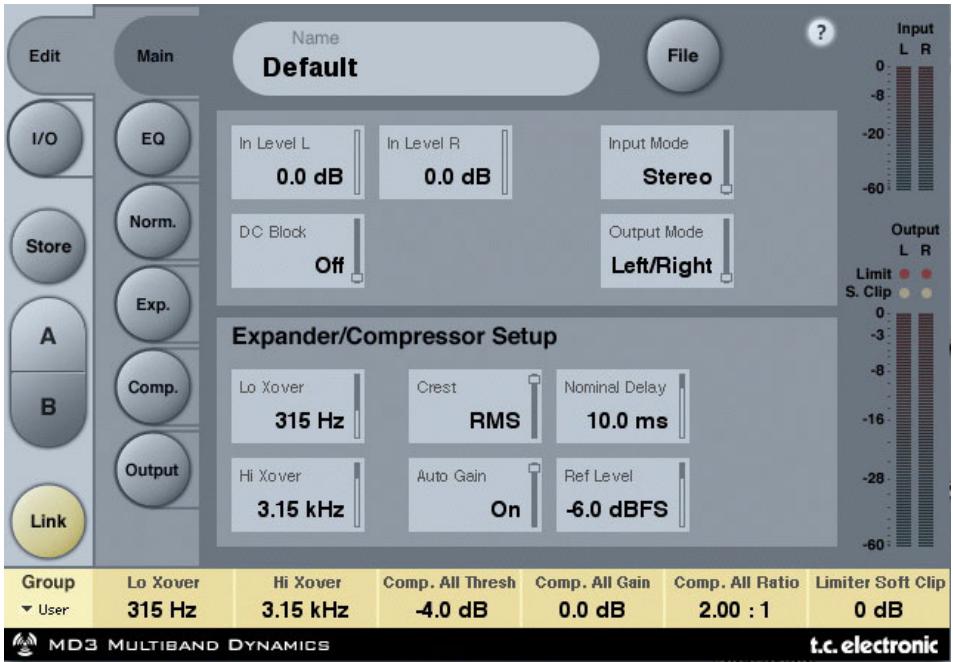

TOUR D'HORIZON DES PARAMÉTRES

Le MD3 est un algorithme de traitement de la dynamique à 3 bandes et 2 canaux. L'algorithmie contient :

• Égaliseur stéreo 4 bandes de précision (coupled ou double mono)
• Compression stéreo 3 bandes avec circuits de commande coupés ou séparés
  Codage/décodage MS en entrée et en sortie.

Le MD3 fonctionne avec une fréquence d'échantillonnage maximale de 96 kHz.

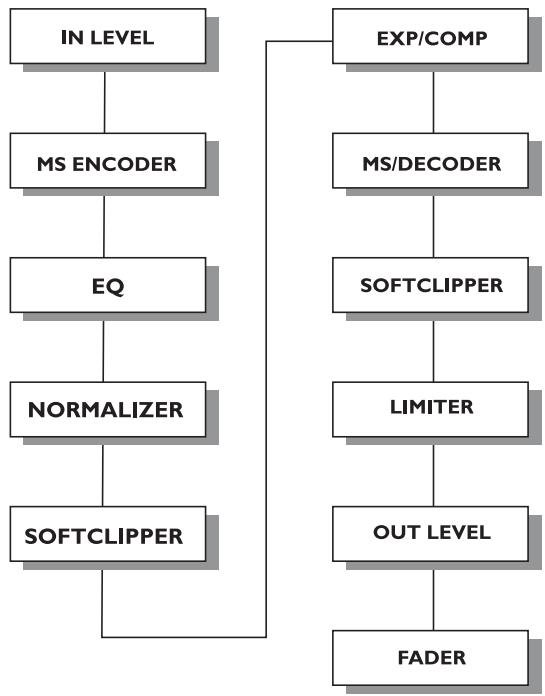

Trajet du signal dans l'algorithmme :

Inlevel Left et Inlevel Right

Plage: Off à 0 dB

<-40 dB par pas de 3 dB

-40 dB par pas de 0,5 dB

Déterminé le niveau d'entrée des deux entrées.

Input Mode

Plage : Stereo, Dual Mono, MS Linked, MS Unlink.

Sélectionne le mode d'entrée.

Stereo

En mode Stereo, la section Expandeur/Compresseur de l'algorithmte utilise un circuit de commande (SideChain) commun aux canaux gauche et droit et la section d'égalisation est couplée.

Remarquez qu'en provenance, par exemple, du mode d'égalisation Dual Mono, les réglages du canal gauche sont appliqués directement au canal droit.

Dual Mono

En mode Dual Mono, la section Expandeur/Compresseur de l'algorithmte utilise deux circuits de commande (SideChain) individuels aux canaux gauche et droit. Les deux canaux peuvent etre utilisés séparément.

Linked

En mode MS Linked, le codeur MS est activé et la section Expandeur/Compresseur de l'algorithmme utilise un circuit de commande (SideChain) commun aux canaux gauche et droit et la section d'égalisation n'est pas couplée.

MS Unlinked

En mode MS Unlinked, le codeur MS est activé et la section Expandeur/Compresseur de l'algorithmé utilise un circuit de commande (SideChain) séparé pour les canaux gauche et droit. La section d'égalisation n'est pas couplée.

REMARQUE : Lors du traitement d'un signal mono, seul le canal gauche de l'algorithm me est actif.

Output Mode

Plage:Left/Right,MS

Left/Right : Sortie directe sans décodage MS.

MS : Décodage MS appliqué avant le limiteur.

DC block

Plage: Off, On

Le paramètre DC block insère un contrôle passé-haut servant toute composante électrique inférieure à 2 Hz.

CONFIGURATION DE L'EXPANDEUR/COMPRESSEUR

Lo Xover

Plage:Off,25,32,40,50,63,80Hz 16kHz

Déterminé la fréquence de coupure entre les bandes Lo et Mid des deux canaux de l'Expandeur/Compresseur.

Hi Xover

Plage:Off,25,32,40,50,63,80Hz 16kHz

Déterminé la fréquence de coupure entre les bandes Mid et Hi des deux canaux de l'Expandeur/Compresseur.

REMARQUE : La valeur du paramètre Lo Xover ne peut pas etre supérieure a cette du parametre Hi Xover.

Crest

Plage:Peak,6,10,12,14,16,20,24,RMS

Sélectionne le mode de compression (RMS/Efficace ou PEAK/Crête) des trois bandes. Les valeurs en dB entre les paramètres RMS et Peak correspondant au nombre de dB nécessaires pour qu'une valeur crête devienne prioritaire sur la mesure RMS et soit perché comme une valeur de seuil (Threshold).

Example :

Si le paramètre Crest est régle sur 6 dB, le compréseur réagit aux valeurs efficaces (RMS) et aux créées 6 dB au-dessus de la valeur efficace.

Auto Gain

Plage : Off/On

Active la compensation de gain de sortie automatique des bandes de compression.

Avec la valeur On, le gain de chaque bande est régé en fonction des réglages de seuil (Threshold) et de taux (Ratio). Avec la valeur Off, aucune compensation automatique de gain de sortie n'est appliquée.

Nominal Delay

Plage:0à15ms

<2 ms par pas de 0,1 ms

2 ms par pas de 0,5 ms

Déterminé le retard nominal du signal par rapport au signal du circuit de commande Sidechain.Ce "retard d'anticipation" permet au compresseur d'anticiper sur le signal d'entrée et de fournir une compression plus précise.

Reference Level

Plage: -24 dBFS à 0 dBFS par pas de 0,5 dB

Ce paramètre déterminé le niveau de référence de l'algorithmme.

Le niveau de référence est le niveau correspondant au niveau de référence utilisé lorsque le seuil Threshold est régé sur 0 dB.

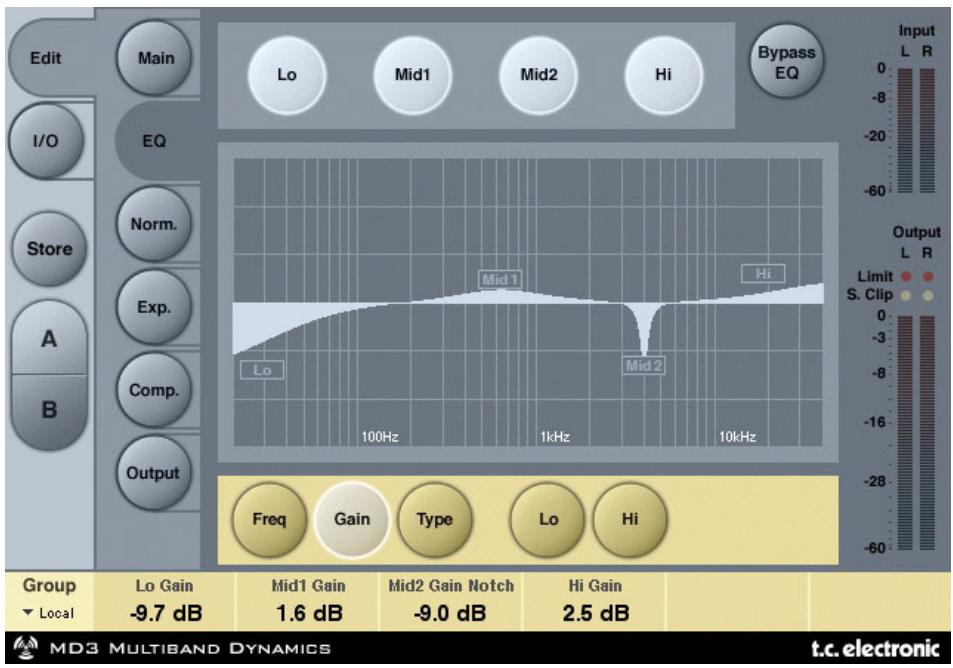

INTRODUCTION

Cet égaliser numérique dispose de quatre bandes paramétriques avec deux filtres configurables en passé-bas, passer-haut, Notch, paramétrique, Baxendall et filtres d'atténuation. Le filtrtre Notch ultra-sélectif descend jusqu'à 0,01, et les filtres Baxendall offrent une pente variable commençant à 3 dB/octave jusqu'à 6, 9 et 12 dB/octave. Les filtres d'atténuation sont configurables avec une pente maximum de 12 dB/octave, en configuration Butterworth ou Bessel. Le correcteur paramétrique offre une largeur de bande variable parfaitement définie et naturelle,quelle que soit le gain ou la largeur de bande.

UTILISATION ÉLÉMENTAIRE

• Cliquez sur les touches Lo, Mid1, Mid2 et Hi pour activer/désactiver les bandes.
• Sélectionnéz les paramètres Freq, Gain, Type ou Lo/Hi pour accéder aux quatre paramètres de chaque bande.
• Cliquez sur Bypass EQ pour bypasser les quatre bandes.

SELECTEUR TYPE

• Cliquez sur Type et utilisez les Faders 1-4 pour selectionner les types de filtré.

Pour les filtres Lo et Hi, Sélectionnez les types :

Parametric, Notch, Shelve ou Cut.

Pour les filtres Mid 1 et Mid 2, Sélectionnez les types :

Parametric et Notch.

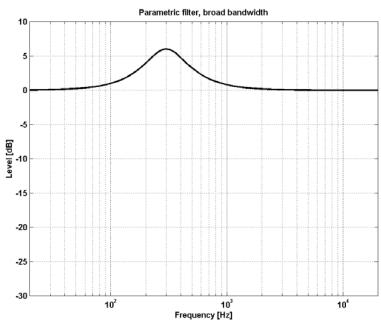

Filtre paramétrique — faible sélectivité

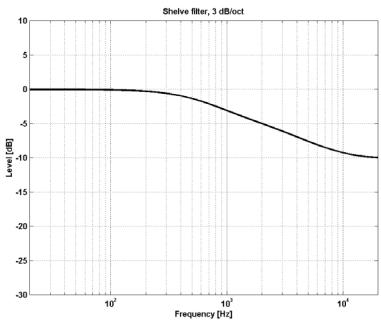

Filtre Baxendall (Shelving)

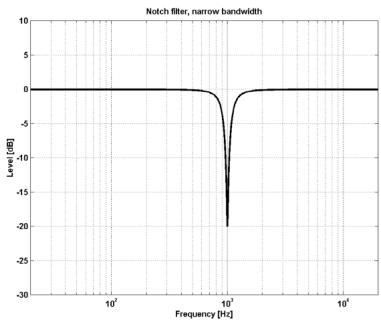

Filtre Notch — Largeur de bande étroite

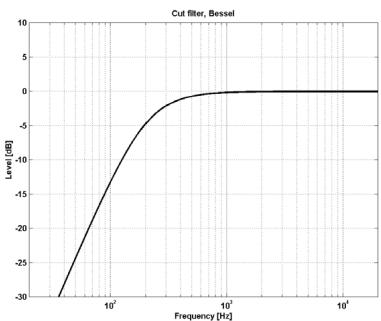

Filtre d'atténuation Cut — Type Bessel

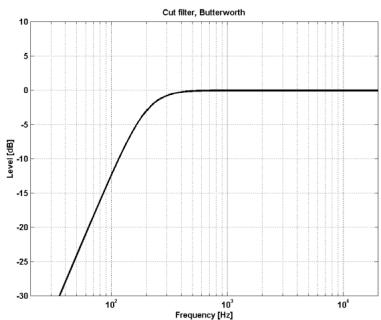

Filtre d'atténuation Cut — Type Butterworth

Freq

Cliquez sur Freq et utilisez les Faders 1 à 4 pour selectionner la fréquence des quatre bandes.

Plage-BandeLo :20Hzà20kHz

Plage-BandeMid1 :20Hzà20kHz

Plage-BandeMid2 : 20Hzà20kHz

Plage-Bande Hi :20Hzà40kHz

Gain

Cliquez sur Gain et utilisez les Faders 1 - 4 pour régler le gain de chacune des quatre bandes.

Plage des types Parametric, Shelve et Cut :

Lo Gain : -12 dB à +12 dB

Mid1 Gain : -12 dB à +12 dB

Mid2 Gain : -12 dB à +12 dB

Hi Gain : -12 dB à +12 dB

Plage du filtrte Notch :

Lo Gain : - infini ; -97 dB à 0 dB

Mid1 Gain : - infiniti ; -97 dB à 0 dB

Mid2 Gain : - infiniti ; -97 dB à 0 dB

Hi Gain : - infini ; -97 dB à 0 dB

TYPE

Plage du filtrne Notch :

Lo BW : 0,02 oct à 1 oct

Mid1 BW : 0,02 oct à 1 oct

Mid2 BW : 0,02 oct à 1 oct

Hi BW : 0,02 oct à 1 oct

Plage du filtré Parametric :

Lo BW : 0,1 oct à 40 kHz

Mid1 BW : 0,1 oct à 40 kHz

Mid2 BW : 0,1 oct à 40 kHz

Hi BW : 0,1 oct à 40 kHz

Plage du filtre Shelve :

Lo BW : 3 dB/oct à 12 dB/oct

Hi BW : 3 dB/oct à 12 dB/oct

Plage du filtré Cut :

Lo BW : Bessel ou Butterworth

Hi BW : Bessel ou Butterworth

Largeur de bande/Facteur Q :

BW Q

0,5 - 2,87

0,7 - 2,04

1 1,41

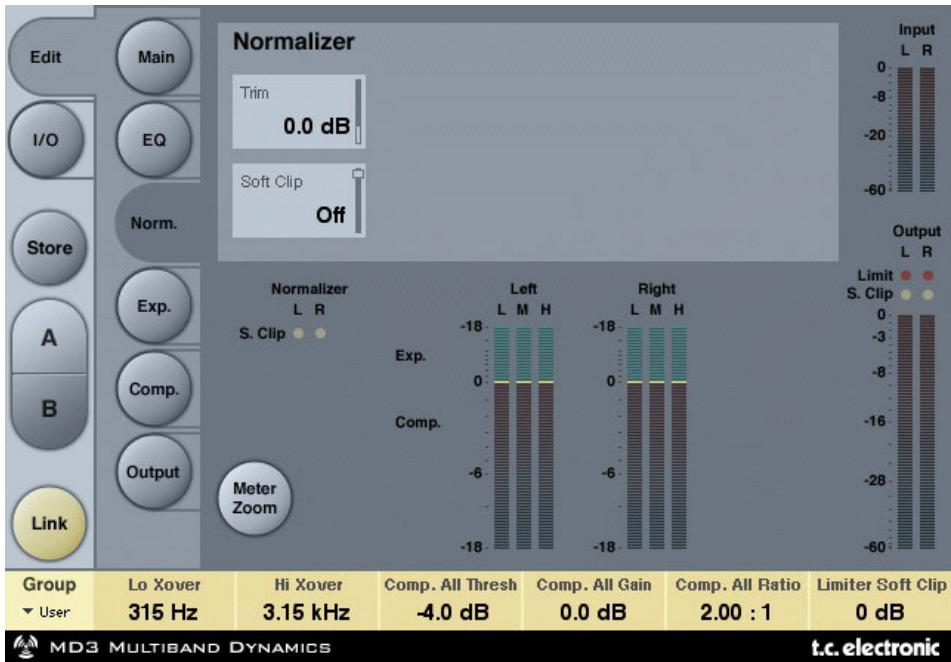

Normalizer

Lorsque vous utilisez la section d'égalisation (située juste avant le Normalizer) le gain peut avoir bougé. Le Normalizer permet d'optimiser le gain avant d'attaquer la section Expandeur/Compresseur.

Trim Left et Trim Right

Plage: -6 à +18 dB par pas de 0,1 dB

Paramètre de niveau entre la section EQ et Exp/Comp.

Lorsque le mode d'entrée est reglé sur Stereo, les paramètres sont couprés.

Soft clip

Plage: +5 dB; Off

L'étage d'échéage deux est place entre le Normalizer et la section Exp/Comp. En activant l'échéateur deux Soft Clip, vous réduisez la possibilité de laisser passer certaines pointes de signal qui ne sont pas traitées.

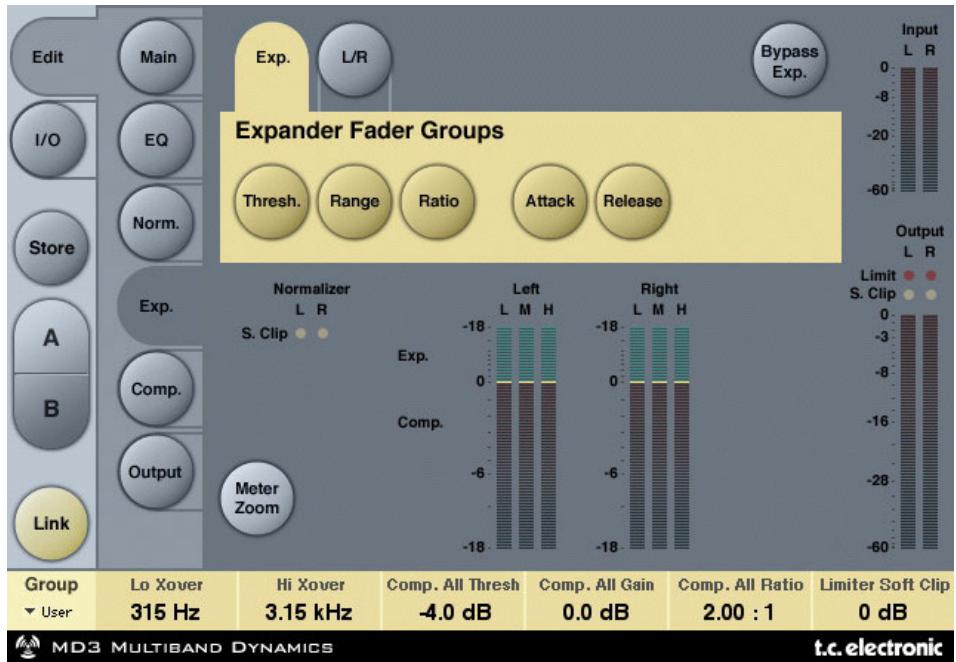

Page Expander

Le fait de cliquer sur Threshold, Range, Ratio, Attack ou Release assigne immédiatement les valeurs Lo, Mid, Hi et Master de ces paramètres aux Faders 1-4. Cliquez sur L/R pour afficher tous les paramètres en même temps.

Paramètres de seuil Threshold

Plage : -50 dB à 0 dB (par pas de 0,5 dB)

Lorsque le signal chute sous la valeur de seuil Threshold, l'expandeur est activé.

Range

Plage: -40 dB à 0 dB, par pas de 0,5 dB

Le paramètre Range déterminé l'atténuation max. par rapport au signal de réference.

Exemple : Avec une valeur Ref Level de -6 dB et une plage Range de -10, l'atténuation maximum autorisée est de -16 dB.

Paramètres de taux Ratio

Plage: Off à l'infini

Correspond au taux de réduction de gain appliquée.

Exemple : Si le signal chute de 1 dB sous le niveau de seuil Threshold avec un taux Ratio de 1:3, l'atténuation est de 3 dB.

Attack

Plage: 0,3 à 100 ms (exponentiel)

L'attaque correspond au temps que met l'expandeur à cesser la réduction de gain spécifique par le paramètre de taux Ratio, une fois que le niveau du signal d'entrée dépasse le seuil Threshold.

Release

Plage: 20 ms à 7 s (exponentiel)

Le rétablissement correspond au temps que met l'expandeur pour atténuer le signal une fois que son niveau repasse au-dessous du niveau de seuil Threshold.

Meter Zoom

Cliquez sur ce bouton pour modifier l'échelle de l'afficheur de réduction de gain.

L/R

Appuyez sur ce bouton pour visualiser en même temps tous les paramètres de l'algo- rithme.

Page Compressor

Le fait de cliquer sur Threshold, Range, Ratio, Attack ou Release assigne immediatement les valeurs Lo, Mid, Hi et Master de ces paramètres aux Faders 1-4. Cliquez sur L/R pour afficher tous les paramètres en même temps.

Threshold

Plage: -25 dB à 20 dB (par pas de 0,5 dB).

Valeur calculée par rapport au signal de reference.

Explication : Lorsque le niveau d'entrée dépasse la valeur de seuil Threshold, le comprésseur attenue le signal selon le taux Ratio spécifique.

Gain

Plage: Off, -18 dB à 12 dB par pas de 0,5 dB.

Gain manuel de compensation du niveau de sortie de chaque bande.

Alors que la fonction Auto Gain de la page Main compense la perte de gain totale généree par le compresseur, les reglages de Gain des pages Compressor permettent de modifier manuellement le gain de sortie de chacune des bandes de traitement.

Ratio

Plage: Off à l'infini

Déterminé le taux de compression appliqué.

Exemple : Avec un taux Ratio de 2:1, le compresseur attenue le signal d'entrée de 1 dB à chaque fois que son niveau dépasse le seuil de 2 dB.

Attack

Plage:0,3à100ms

L'attaque correspond au temps mis par le compresseur pour atténuer le signal d'entrée une fois que son niveau dépasse le seuil.

Exemple : Si le niveau du signal d'entrée dépasse le seuil de 4 dB avec un taux de 2:1 et un temps d'attaque de 20 ms, le compréseur met 20 ms pour réduire le signal de 2 dB.

Release

Plage : 20 ms à 7 s

Temps de rétablissement correspondant au temps mis par le compréseur pour cesser de traiter le signal une fois que son niveau est repassé en dessous du niveau de seuil.

Meter Zoom

Cliquez sur ce bouton pour modifier l'échelle de l'afficheur de réduction de gain.

L/R

Appuyez sur ce bouton pour visualiser en même temps tous les paramètres de l'algo- rithme.

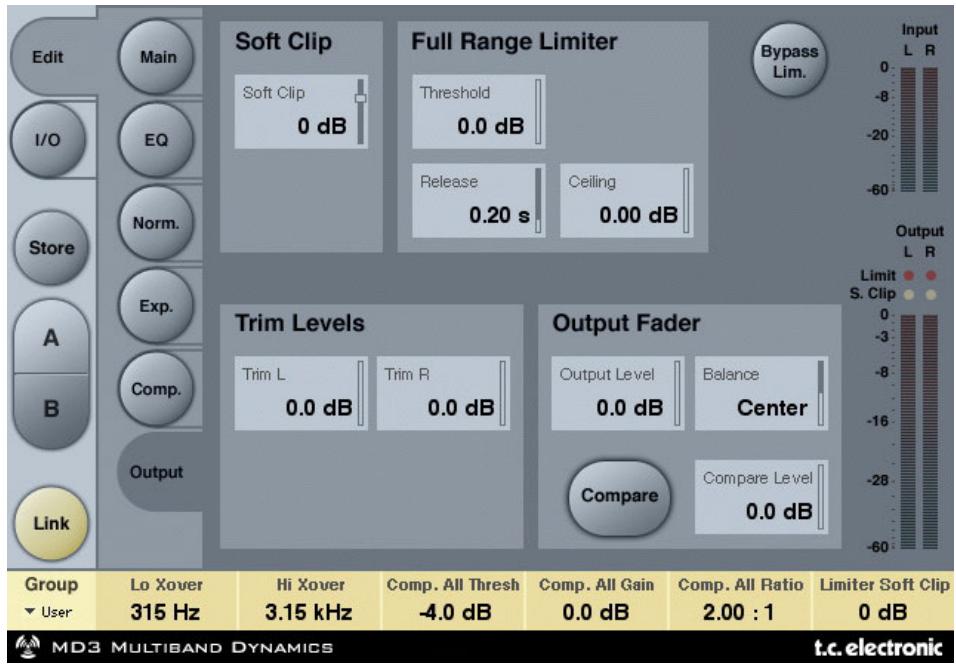

Page Output

FULL RANGE LIMITER (LIMITEUR LARGE BANDE)

Soft clip

Plage: -6 dB à 0 dB par pas de 1 dB; +3 dB; Off.

Liminéur doux situé après le compréseur.

Le niveau de seuil Threshold est relatif au niveau 0 dBFS - pas au niveau Ref Level.

Threshold

Le niveau de seuil Threshold est relatif au niveau 0 dBFS - pas au niveau Ref Level.

Plage: -12 à +3 dB

-6 à + 3 par pas de 0,1 dB

-12 à -6 par pas de 0,5 dB

Release

Plage : 20 ms à 7 s

Temps de rétablissement du limiteur.

Ceiling (plafond)

Plage: 0 à -0,10 dB par pas de 0,01 dB.

Parametre fin de plafond du limiteur.

Ce paramètre évite au signal de sortie de dépasser le niveau de seuil Threshold. Il peut être utilisé pour "masquer" les surcharges pour les équipements en aval, mais ne supprime pas la distorsion issue d'un écrêtage.

TRIM LEVELS

Trim L

Plage: 0 à -12 dB par pas de 0,1 dB

Attenuateur de niveau de sortie gauche situé en aval du compresseur et du paramètre de mode de sortie (M/S) et situé en amont du limiter.

Trim R

Plage: 0 à -12 dB par pas de 0,1 dB

Attenuateur de niveau de sortie croit situé en aval du compresseur et du paramètre de mode de sortie (M/S) et situé en amont du limiteur.

Output Fader

Plage: Off à 0 dB (<-40 dB: pas de 3 dB, >-40 dB: pas de 0,5 dB)

Fader pour les deux sorties.

Balance

Plage: -6 dBL à -6 dBR

Modifie I'équilibre du niveau entre les sorties G et D.

Touche COMPARE

Du fait des différences de niveau, il est souvent difficile de comparer les signaux "traités" par rapport aux signaux "non-traités" avec la touche BYPASS. Utilisez la touche Compare pour compenser.

Cliquez pour activer la fonction de comparaison.

Compare Level

Plage: -20 à 0 dB

Bypass Lim.

Cliquez pour bypasser le limiteur.

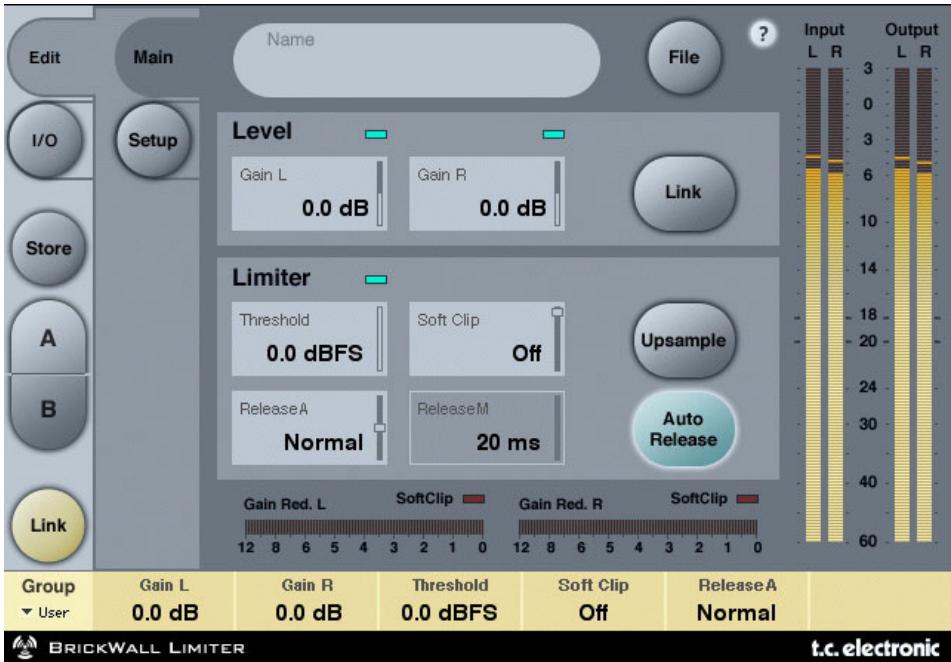

BRICKWALL LIMITER

MISE EN OEUVRE

Le limiteur BrickWall ne peut pas éviter la destruction de la plage dynamique aux étapes précédentes de la production, mais il peut éviter tous les signaux qui seront par la suite distordus par les lecteurs de CD, proceseurs radio ou Codecs de réduction des données.

Precision du niveau et des durées

Le limiteur BrickWall opère avec une extrème précision sur les niveaux (48 bits sur la totalité du traitement) et dans le temps (surrechantillonnage 5 fois). Les calculs à double précision sont constamment utilisés, bien que l'hyper-precision des données temporelles du limiteur puisse être activée ou désactivée par la touche Upsample.

Les afficheurs de niveau utilisent toujours la plus grande précision pour identifier les inter-echantillons et les créées dépassant 0 dBFS sur les entrées et les sorties.

L'échelle est étendue à +3 dBFS, car les surcharges sont en général comprises entre 0 et +3 dBFS, et la plupart des équipements grand public générent une distorsion sévère à +0,5 dBFS.

Il est conseilé d'utiliser le limiteur BrickWall en mode Upsample. Ceci dit, si vous ne souhaitez limiter le signal que sur une base de valeurs d'échantillon à échantillon, comme les limiteurs numériques conventionnels, vous pouvez désactiver la fonction. Dans ce cas, le limiteur ne vous protège pas des crétes à 0 dBFS.

Données temporelles du limiteur

Le limiteur utilise des valeurs temporelles variables pour combattre la distorsion sur les basses fréquences tout en conservant une réaction rapide sur les créées.

Vous pouvez saisir un temps de rétablissement manuel si vous désactivez la fonction Auto Release. Il est conseilé d'utiliser le réglage Auto avec le Release réglé sur Default. Si vous avez besoin d'un rétablissement rapide et si vous avez besoin de niveau moyen constant, réglez la valeur Release vers Fast.

Le traitement de signaux complexes et difficiles peut s'avérer meilleur en réglient le paramètre Release vers des valeurs Slow.

Transparence absolue de la résolution

Lorsque le limiteur BrickWall n'attenue pas le signal, celui n'est absolument pas traité, avec une résolution totale, jusqu'àu 24^ème bit. Par conséquent, le limiteur BrickWall peut être utilisé pour supprimer les créées supérieures à 0 dBFS sur les signaux masterisés et avec Dither. Lorsque le limiteur n'affecte pas la résolution du signal, un témoin vert situé à côté du paramètre Threshold s'allume.

Les niveaux d'entrée et de sortie sont régibles par pas de 0,1 dB, mais prennant la résolution courante avec les réglages de 0, 6, 12, 18 et 24 dB. Lorsqu'une variation de résolution est sélectionnée, un tímoin vert s'allume à l'écran. La transparence de résolution entre l'entrée et la sortie est obtenue lorsque les paramètres Input Gain et Output Fader atteignent ces valeurs et que leur valeur totale est de 0 dB, par exemple Input/Output 0/0 dB, -6/+6 dB, -12/+12 dB, etc.

Transparence de la structure de la résolution

Lorsqu'uniquement les déséquilres de résolution de gain sont appliqués à l'entrée et à la sortie, les structures de résolution restent intactes dans la totalité de l'algorithmme, mais peuvent, si vous le souhaitez, être augmentées (vers le MSB) ou réduites (vers le LSB). Par exemple, Input/Output +6/0 (+1), 0/-12 (-2).

Couplage

Il est possible d'utiliser les deux canaux du limiteur BrickWall séparément ou couplés. Si la limitation d'un signal stéreo est importante, il est utile de coupler les deux canaux pour éviter toute dérive de l'image stéreo. Si la limitation appliquée est légère et occasionnelle, découvertes les canaux, même sur des signaux stéreo pour obtenir lesassageurs résultatssonsores.

GESTION DES PRESETS

Les Presets TC sont sauvégardés sous la forme de simples fichiers individuels, ce qui facilitate grandement leur gestion. Vous pouvez ainsi organiser vos Presets selon la manière convenant le mieux à votre travail, échanger des Presets avec d'autres utilisateurs, qu'elle que soit la plateforme ou l'application utilisée. Les Presets sont sauvégardés sous la forme de fichiers indépendants sur votre disque dur. Une fois qu'un Preset est sauvégarde dans l'emplacement par défaut, il apparait automatiquement dans le menu 'File' à chaque fois que vous utilisez le Plug-In. Les fichiers peuvent alors être organisés dans des sous-répertoires, dans lesquels vous pouvez supprimer, réorganiser ou créé vos propres sous-répertoires, en fonction de vos besoins.

REMARQUE : Un réseau n'apparait pas dans le menu Preset File si le réseau ne contient pas au moins un Preset !

MENUPRESETFILE

Cliquez sur la touche 'File' pour ouvrir le menu des fichiers du Plug-In. Les options suivantes sont accessibles depuis le menu File.

CHARGEMENT D'UN PRESET

Selectionnez 'Load' pour vous rendre dans n'importe quel repertoire du système avec accès en lecture, ce qui comprend tous les repertoires partages. Par défaut, ils sont charges depuis l'emplacement par défaut des Presets du MD3 et du limiteur BrickWall. Seuls les Presets situés dans le repertoire par défaut des Presets s'affichent dans le menu déroulant des Presets du MD3 et du limiteur BrickWall.

NOMMER UN PRESET

• Double-cliquez sur le champ du nom
• Saisissez le nouveau nom
• Appuyez sur Enter

SAUVEGARDE D'UN PRESET

En selectionnant 'Save', vous pouvez sauvegarder votre Preset dans n'importe quel repertoire du système autorisé en écriture, dont les repertoires partages. Par défaut, les Presets sont sauvégardés dans le repertoire par défaut des Presets du MD3 et du limiteur BrickWall.

COMPARAISON RAPIDE ENTRE PRESETS

La fonction 'A / B' du MD3 et du limiteur BrickWall permet la comparaison rapide entre deux régles différents.

Délectionnez 'Store' puis 'A' ou 'B' pour sauvégarder un réglage dans la mémoire 'A' ou 'B'. ÀpRES avoir sauvégardié deux réglages dans les mémoires 'A' et 'B', il vous suffit de sélectionner 'A' ou 'B' pour les comparer immédiatement. Ces mémoires ne sont que temporaires et sont PERDUES lorsque vous fermez le Plug-In! Pensez donc à sauvégarder vos réglages dans un Preset si vous souhaitez les conserver!

EMPLACEMENT PAR DÉFAUT DES PRESETS :

Les emplacements évoqués ci-dessous vous indiquent où vous pouvez tracer les Presets du MD3 et du limiteur BrickWall. Ceux-ci sont sauvegardés dans un réseau unique à chaque Plug-In :

MAC OS X

Les fichiers sont sauvégardés dans votre réseau utilisé :

\sim \ Library \ Application Support \ TC Electronic \ Presets\MD3 Multiband Dynamics
\~ \Library \Application Support \TC Electronic \Presets\BrickWall Limiter
\~ Fait referrer a votre dossier Utilisateurs\ Notre nom

WINDOWS

Les fichiers sont sauvégardés sur le disque dur de Windows.

\~ \ TCWorks \ PowerCore \ TC Electronic \ Presets\ MD3 Multiband Dynamics
\TCWorks\PowerCore\TC Electronic\Presets\BrickWall Limiter
\~ Fait referrerce au trajet de votre disque dur systeme \ Program Files
- Pour supprimer un fichier, place-le simplement dans la corbeille.
- Pour creer un nouveau sous-repertoire, qui apparait dans le menu du Plug-In, creez simplement un nouveau repertoire dans le repertoire du Plug-In qui resides dans le repertoire PRESETS du MD3 ou du limiteur BrickWall.

REMARQUE : Les répertoires n'apparaissent pas dans le menu File s'ils ne possèdent pas au moins un fichier.
