MODE D'EMPLOI MB SHURE

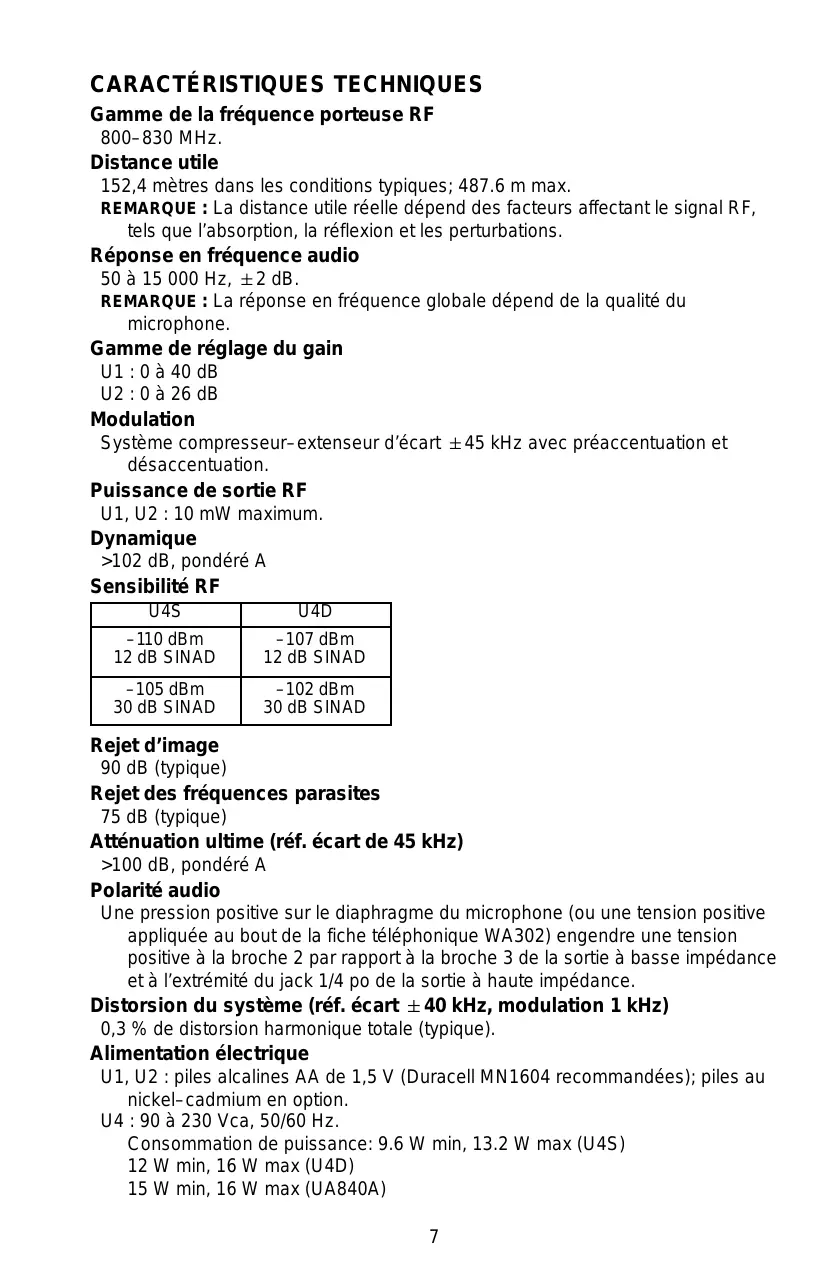

CARACTÉRISTIQUES TECHNIQUES

Gamme de la fréquence porteuse RF 800–830 MHz. Distance utile 152,4 mètres dans les conditions typiques; 487.6 m max. REMARQUE : La distance utile réelle dépend des facteurs affectant le signal RF, tels que l’absorption, la réflexion et les perturbations. Réponse en fréquence audio 50 à 15 000 Hz, 2 dB. REMARQUE : La réponse en fréquence globale dépend de la qualité du microphone. Gamme de réglage du gain U1 : 0 à 40 dB U2 : 0 à 26 dB Modulation Système compresseur–extenseur d’écart 45 kHz avec préaccentuation et désaccentuation. Puissance de sortie RF U1, U2 : 10 mW maximum. Dynamique >102 dB, pondéré A Sensibilité RF U4S U4D –110 dBm 12 dB SINAD –107 dBm 12 dB SINAD –105 dBm 30 dB SINAD –102 dBm 30 dB SINAD Rejet d’image 90 dB (typique) Rejet des fréquences parasites 75 dB (typique) Atténuation ultime (réf. écart de 45 kHz) >100 dB, pondéré A Polarité audio Une pression positive sur le diaphragme du microphone (ou une tension positive appliquée au bout de la fiche téléphonique WA302) engendre une tension positive à la broche 2 par rapport à la broche 3 de la sortie à basse impédance et à l’extrémité du jack 1/4 po de la sortie à haute impédance. Distorsion du système (réf. écart 40 kHz, modulation 1 kHz) 0,3 % de distorsion harmonique totale (typique). Alimentation électrique U1, U2 : piles alcalines AA de 1,5 V (Duracell MN1604 recommandées); piles au nickel–cadmium en option. U4 : 90 à 230 Vca, 50/60 Hz. Consommation de puissance: 9.6 W min, 13.2 W max (U4S) 12 W min, 16 W max (U4D) 15 W min, 16 W max (UA840A)

Capacité des piles (typique) 12 heures d’utilisation (piles alcalines AA de 1,5 V Duracell MN1500). Température de fonctionnement –20 à +50 C. REMARQUE : Les caractéristiques des piles peuvent changer ces valeurs. Poids net U1 : 175,2 g sans piles U2/58, U2/Beta 58A : 375,6 g sans piles U2/87, U2/BETA 87 : 303,1 g sans piles U4S : 3,30 kg U4D : 3,85 kg Homologation U1, U2 : Type homologué par le BAPT dans le cadre de FTZ 17TR 2019 et BAPT 122 R1; type homologué par le. EMC homologué dans le cadre de ETS 300 U4S, U4D : VDE Certifiéde EN 60950; type homologué par le BAPT dans le cadre de FTZ 17TR 2019 et BAPT 122 R1; EMC homologué dans le cadre de ETS Conforme aux directives de l’Union européenne, éligible pour recevoir le sceau de la CE. Entrée de l’émetteur U1 (Figure 1) Connecteur : Switchcraft TA4F Tini ”QG” ou LEMO (en option) Configuration de l’entrée : Asymétrique, active Impédance réelle : 18 kW avec micro–cravate 1 MW avec cordon d’instrument Niveau d’entrée maximal : 6 V c–à–c (+7 dBV) pour 1 % DHT; gain minimal et signal de 1 kHz Affectation des broches TA4F Tini ”QG” : Broche 1 : à Masse Broche 2 : à +5 V Broche 3 : à Audio Broche 4 = 20 k à Masse et Audio (Sur le cordon adaptateur d’instrument, la broche 4 est flottante) Broche 1 : à Broche 3 et 10 kW à Masse Broche 2 : à +5 V Broche 3 : à Broche 1 Broche 4 : à Blindage (Masse por biase positif) +5V alimenté à la cartouche du microphone Affectation des broches LEMO : Tension d’alimentation fantôme :

TABLEAU DE U1

500 Ω +5 V 27 pF 20K Ω 500 Ω AUDIO 27 pF

MASSE Sortie de l’émetteur U1 Connecteur : Antenne Impédance réelle : 50 Ω Niveau de sortie nominal : +10 dBm Niveau de sortie maximal : +11 dBm Affectation des broches : Entrée de l’émetteur U2 Configuration de l’entrée : Asymétrique, active Impédance réelle : 20 kΩ Niveau d’entrée maximal : 3 V c–à–c (+0.5 dBV) pour 1 % DHT; gain minimal et signal de 1 kHz Sortie de l’émetteur U2 Connecteur : SMC Impédance réelle : 50 Ω Niveau de sortie nominal : +10 dBm Niveau de sortie maximal : +11 dBm Affectation des broches : Entrée des récepteurs U4S et U4D Connecteur : Antenne Entrée secteur Interface réseau Type de connecteur : BNC CEI D 25 broches Impédance réelle : 50 Ω

Niveau d’entrée nominal : –95 à –30 dBm 90 à 230 Vca, 50/60 Hz Logique CMOS Niveau d’entrée maximal : +6 dBm (–20 dBm recommandé) 230 V ca, 50/60

Affectation des broches : Tension d’alimentatio fantôme : Sortie des récepteurs U4S et U4D Connecteur : Écouteurs de contrôle Sortie secteur Audio à bass impédance* Symétrique Interface réseau

Audio à haute impédance Asymétrique Configuration de la sortie : Mono asymétrique, 1/4 po Impédance réelle : 300 Ω

1 kΩ 30 Ω Voir annexe Niveau d’entrée nominal :

Logique CMOS Affectation des broches : Protection tension/ intensité/ alimentation fantôme Oui Oui Oui 5V, 700 mA max. Voir annexe *Niveau de sortie: mic = ligne – 30 dB ACCESSOIRES FOURNIS Adaptateur de support de microphone (U2) . . . . . . . . . . . . . . . . . . . . . . . . . . WA370A Pochette à fermeture éclair (U1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26A13 Pochette à fermeture éclair (U2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26A14 Tournevis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80A498 Câble coaxial d’antenne (60 cm) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . UA802 Antenne demi–onde (782 à 810 MHz) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . UA820A Valise de transport pour l’émetteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65A8257 Insertion de valise de transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29B1577

ACCESSOIRES EN OPTION

Cordon adaptateur d’instrument (U1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WA302 Connecteur femelle 4 broches Switchcraft TA4F (U1) . . . . . . . . . . . . . . . . . . . . WA33 Commutateur audio en ligne (U1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WA360 Câble d’interface récepteur–mélangeur de 1,80 m (fiche téléphonique 1/4 po et fiche XLR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WA410 Rallonge d’antenne de 7,6 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . UA825 Rallonge d’antenne de 15,2 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . UA850 Kit d’antenne active à distance en ligne (800–830 MHz) . . . . . . . . . . . . . . . . UA830C Système répartiteur d’antennes/alimentation, 230 Vca . . . . . . . . . . . . . . . . . UA840C Antenne directionelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . UA870

PIÈCES DE RECHANGE

Kit d’installation (tournevis, pieds, serre–câbles) . . . . . . . . . . . . . . . . . . . . . 90VL1371 Adaptateurs de montage des antennes à l’avant . . . . . . . . . . . . . . . . . . . . . 95A8647 Cordon d’alimentation 230 Vca . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95A8247 Cordon d’alimentation en série 304 mm (230 V) . . . . . . . . . . . . . . . . . . . . . . 85A8678 Cartouche SM58 avec grille (U2/58) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . R158 Cartouche Beta 58A avec grille (U2/Beta 58) . . . . . . . . . . . . . . . . . . . . . . . . . . . R179 Cartouche SM87 avec grille (U2/87) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . R165 Cartouche BETA 87 avec grille (U2/BETA 87) . . . . . . . . . . . . . . . . . . . . . . . . . . . R166 Grille argent mat (U2/58) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RK143G Grille argent mat (U2/Beta 58) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RK265G Grille argent mat (U2/BETA 87) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RK313G Grille noire (U2/87) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RK214G Grille noire (U2/Beta 58) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RK323G Grille noire (U2/BETA 87) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RK324G Pince de ceinture (U1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53A8247A Antenne (U1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95A8646 Antenne (U2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95A2029

Gama de ajuste de ganancia U1: 0 a 40 dB U2: 0 a 26 dB GUIDE DE COMPATIBILITÉ DU SYSTÈME UHF SANS FIL Le tableau suivant donne une liste générale des systèmes compatibles en fréquence dans la bande de 800 à 830 MHz. Chacun des groupes primaires (1 à 9) comprend plusieurs canaux compatibles les uns avec les autres. Jusqu’à 22 systèmes Shure UHF sans fil peuvent être utilisés simultanément dans la bande de 800 à 830 MHz, dans une même installation. Lorsque des émissions de télévision UHF utilisent la bande, le nombre de canaux compatibles est réduit, quelle que soit l’application. Le groupe 1 est conforme aux réglementations allemandes BAPT pour utilisateurs publics (“Nutzergruppe 4”). Quinze canaux compatibles sont indiqués dans ce groupe. Les groupes 2 à 8 concernent les installations intérieures (“Nutzergruppe 5”). Chacun de ces groupes offre 21 ou 22 fréquences compatibles. Le groupe 9 est limité aux fréquences de 802 à 820 MHz. Dans ce groupe, 15 fréquences compatibles ont été choisies. En raison des réglementations danoises, les fréquences sont centrées sur la bande de 100 MHz. Pour tous les autres utilisateurs, les groupes 2 à 8 offrent 21 ou 22 fréquences compatibles de 802 à 830 MHz. N’hésitez pas à contacter le service clientèle de Shure pour toute assistance ou informations complémentaires concernant la sélection et le réglage des fréquences. Liste Maîtresse La “Liste maîtresse” (groupes A1 à b4) est un index complet de toutes les fréquences de systèmes utilisées dans la bande de 800 à 830 MHz, par tranches de 25 kHz. (Noter que les canaux de la “Liste maîtresse” des groupes A1 à b4 ne sont pas compatibles.)
